KULLANIM KILAVUZU DI5020 IFM

Kullanım kılavuzu

Kompakt devir bekçisi M30

DC sürümü

DI5020

İçerik

1 Ön bilgi 3
1.1 Kullanılan semboller 3
2 Güvenlik talimatları 4
3 Kullanım amacı 5
4 Fonksiyon 6
4.1 Anahtarlama fonksiyonu normalde açık. 6
4.2 Sönümleme.... 6
4.3 Fonksiyon diyagramı 6
5 Kurulum 7
6 Elektriksel bağlantı 8
7 Ayarlar 9
7.1 Anahtarlama noktasının normalde açık olarak ince ayarı 9
8 Çalışma.... 10
9 Bakım, onarım, imha etme 11

1 Ön bilgi

Cihazın / ambalajın üzerindeki QR modunu kullanarak veya www.ifm.com adresinde talimatlar, teknik veriler, onaylar ve diğer bilgileri bulabilirsiniz.

1.1 Kullanılan semboller

√ Koşul
Talimatlar
Reaksiyon, sonuç

[...] Anahtarların, butonların veya göstergelerin tanımı

→ Çapraz-referans

Önemli bilgi

Uyarılara uymamak, bozulma ve parazitlere sebep olabilir.

Bilgi

Tamamlayıcı not

2 Güvenlik talimatları

- Açıklanan cihaz, bir sisteme entegrasyon için kullanılan bir alt bileşendir.

– Sistem mimari, sistemin güvenliğinden sorumludur.
- Sistem mimari bir risk değerlendirmesi yapmak, operatöre ve sistem kullanıcısına vermek üzere yasal ve normlardaki gerekliliklere uygun dokümantasyon hazırlamakla yükümlüdür. Bu dokümantasyon; operatör, kullanıcı ve mevcutsa sistem mimari tarafından yetkilendirilen tüm servis personelleri için gerekli tüm bilgileri ve güvenlik talimatlarını içermelidir.

• Ürünü kurmadan önce bu belgeyi okuyun ve cihazın tüm kullanım ömrü boyunca saklayın.
• Ürün, hiçbir kısıtlama olmadan ilgili uygulamalar ve çevre koşulları için uygun olmalıdır.
• Ürünü sadece kullanım amacı doğrultusunda kullanın (→ Kullanım amacı).
• Kullanım kılavuzu veya teknik veri dikkate alınmazsa, kişisel yaralanmalar ve/veya maddi hasarlar oluşabilir.
• Üretici, ürünün kurcalanması veya operatör tarafından hatalı kullanılması durumunda oluşan hiçbir hasara yönelik olarak sorumluluk üstlenmez veya garanti vermez.
• Ürünün montaj, elektrik bağlantısı, kurulum, çalıştırma ve bakım işlemleri, makine operatörünün yetki verdiği kalifiye personel tarafından gerçekleştirilmelidir.
• Üniteleri ve kabloları hasara karşı koruyun.
• Ürünü orijinal ambalajında saklayın.

3 Kullanım amacı

Cihaz, ayarlanan bir dönme hızına ulaşılmadığını temassız olarak algılar ve bunu bir anahtarlama sinyali ile bildirir.

4 Fonksiyon

4.1 Anahtarlama fonksiyonu normalde açık

Transistör çıkışı	LED yeşil	Açıklama
Anahtarlanmış (iletiyor)	Açık	Dönme hızı > SP + Hy ve başlatma ge-cikmesi sırasında
Anahtarlanmamış (iletmiyor)	Kapalı	Dönme hızı < SP

SP = anahtarlama noktası

HY = histerezis

4.2 Sönümleme

Sarı LED, sensörün sönümleme durumunu anahtarlama fonksiyonu veya transistor çıkışının anahtarlama durumundan bağımsız olarak gösterir.

Sensör durumu	LED sarı
Sönümlenmemiş	Kapalı
Sönümlenmiş	Açık

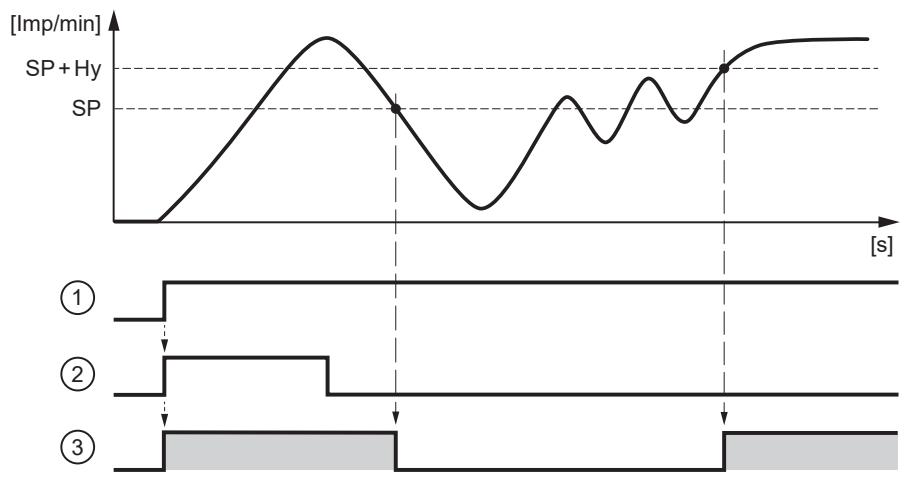

4.3 Fonksiyon diyagramı

1: Gerilim beslemesi

SP: Anahtarlama noktası

2: Başlangıç gecikmesi

Hy: Histerezis

3: Anahtarlama fonksiyonu normalde açık

= transistor çıkışı anahtarlanmış (iletiyor)

Başlatma gecikmesi, makine başlama prosesi içinde olduğu ve henüz minimum hızına ulaşmadığı sürece arıza mesajını bastırır. Voltaj beslemesinin uygulanmasından sonra başlatma gecikmesi sadece bir kez etkilidir.

Tesis sıkça çalıştırılıyor ve durduruluyorsa, sürücünün voltaj beslemesinin ve devir bekçisinin bağlanması, makine her açıldığında başlatma gecikmesinin etkili olmasını sağlar.

5 Kurulum

Şekil 1: Montaj prensibi

Şekil 2: Montaj talimatları

▶ Cihazı bir montaj braketi kullanarak sabitleyin ve gevşememesi için verilen somunlarla sağlamlaştırın.
▶ Doğru fonksiyonu sağlamak için yukarıda belirtilen montaj talimatlarına uyunuz.
▶ Cihazı aynı hizada takın.

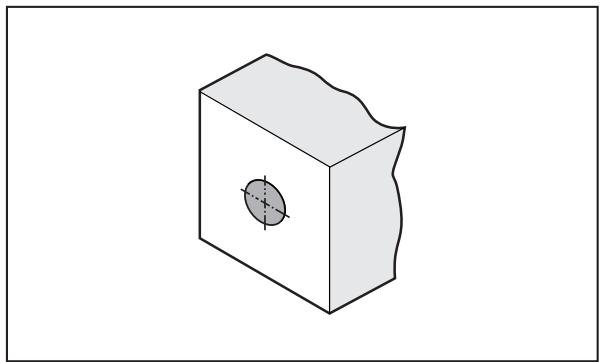

Şekil 3: Silindirik tasarım, gömme

6 Elektriksel bağlantı

Ürün işi bilen bir elektrikçi tarafından bağlanmalıdır.

▶ Elektriksel ekipmanın kurulumu için gerekli yerel ve uluslararası düzenlemeleri dikkate alınız.

▶ Gücü kesin.
▶ Ürünü şu şekilde bağlayın:

BK: siyah

BN: kahverengi

BU: mavi

7 Ayarlar

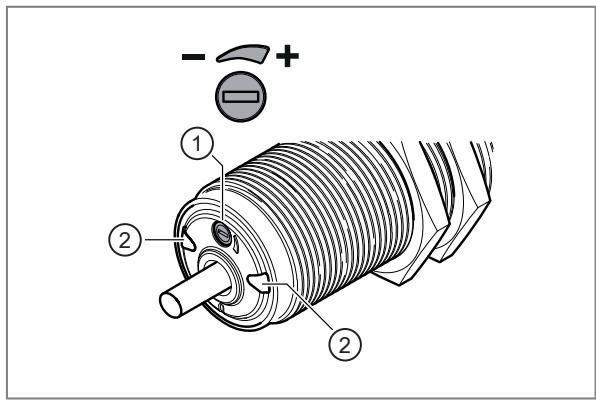

Şekil 4: Çalışma ve gösterge elemanları

▶ Sahada izlenecek minimum hızı sabit bir seviyede tutun.
▶ Cihazı besleme voltajına bağlayın.
▶ Başlatma gecikmesi bitene kadar bekleyin.
▶ Anahtarlama noktasını yeşil LEDin durumuna göre ayarlayın.

1: Anahtarlama noktası ayarı için çok-turlu potansiyometre (Sonlandırmasız)

2: LEDler:\

• → Fonksiyon anahtarlama durumu göstergesi için yeşil LED
• Sönümleme göstergesi (giriş sinyali) → Sönümleme için sarı LED

7.1 Anahtarlama noktasının normalde açık olarak ince ayarı

Yeşil LED kapalıyken:

▶ Yeşil LED açılana kadar potansiyometreyi yavaşça saat yönünün tersine (-) çevirin.
▷ Ayar bitti.

Yeşil LED açıklken:

▶ Yeşil LED kapanana kadar potansiyometreyi saat yönünde (+) çevirin.

▶ Yeşil LED açılana kadar potansiyometreyi yavaşça saat yönünün tersine (-) çevirin.

▷ Ayar bitti.

8 Çalışma

Çalışma bakım gerektirmez.

Doğru fonksiyon için şunları sağlayın:

▶ Algılama yüzeyini ve algılanacak yeri metal artıklardan ve yabancı maddelerden temizleyin.
▶ Yüksek elektromanyetik alan yoğunluğuna sahip cihazları (örn. cep telefonları) devir bekçisineyakın alanlarda çalıştırmayın.

9 Bakım, onarım, imha etme

Ünitenin çalışması bakım gerektirmez.

Sadece imalatçı ürünü tamir etmeye yetkilidir.

▶ Kullandıktan sonra cihazı lütfen çevreye zarar vermeyecek bir şekilde ve yürürlükteki ulusal yönetmeliklere uygun şekilde tasfiye edin.
