NÁVOD K OBSLUZE DI5020 IFM

Návod k obsluze

Kompaktní monitor rychlosti M30

Stejnosměrné provedení

DI5020

Obsah

1 Poznámka na úvod 3
1.1 Použité symboly 3
2 Bezpečnostní pokyny 4
3 Používání ke správnému účelu 5
4 Funkce 6
4.1 Spínací funkce spínače.... 6
4.2 Tlumení.... 6
4.3 Funkční schéma 6
5 Montáž 7
6 Elektrické připojení 8
7 Nastavení 9
7.1 Jemné nastavení spínacího bodu jako normálně otevřený 9
8 Provoz.... 10
9 Údržba, opravy a likvidace 11

1 Poznámka na úvod

Pokyny, technické údaje, certifikace a další informace zobrazíte pomocí QR kódu na přístroji/obalu nebo na stránkách www.ifm.com.

1.1 Použité symboly

√ Požadavek
Pokyny
▷ Reakce, výsledek

[...] Označení ovládacích prvků, tlačítek nebo ukazatelů

→ Křížový odkaz

Důležité upozornění

Nerespektování může vést k nesprávnému fungování nebo rušení.

Informace

Dodatečná poznámka

2 Bezpečnostní pokyny

- Popisovaný výrobek je komponentou určenou k integraci do systému.

– Za bezpečnost systému odpovídá jeho projektant.
- Architekt systému je povinen provést posouzení rizik a vytvořit dokumentaci podle právních předpisů a norem, kterou poskytne obsluze a uživatelům systému. Tato dokumentace musí obsahovat všechny potřebné informace a bezpečnostní pokyny pro provozovatele, uživatele popř. servisní pracovníky schválené projektantem systému.

• Přečtěte si tento dokument před nastavením a uvedením přístroje do provozu a uchovejte jej po celou dobu provozu.
• Produkt musí být bez omezení vhodný pro odpovídající aplikace a podmínky okolí.
• Používejte výrobek jen k uvedenému účelu (→ Uvedený účel).
• Nedodržování návodu k obsluze nebo technických údajů muže vést k úrazům a/nebo poškození věcí.
• Výrobce nenese žádnou odpovědnost za následky nesprávné manipulace či nesprávného použití přístroje operátorem.
• Instalace, elektrické připojení, nastavení, provoz a údržba výrobku musí být prováděny kvalifikovaným personálem pověřeným operátorem stroje.
• Chraňte přístroje a kabely před poškozením.
  • Výrobek skladujte v původním obalu.

3 Používání ke správnému účelu

Přístroj bezdotykově zjišťuje nedosažení nastaveného počtu otáček a tuto skutečnost hlásí spínacím signálem.

4 Funkce

4.1 Spínací funkce spínače

Tranzistorový výstup	LED zelená	Popis
Sepnuto (vede proud)	Zap.	Otáčky > SP + Hy a během zpoždění spuštění
Nesepnuto (nevede proud)	Vyp.	Otáčky < SP

SP = spínací bod

HY = Hystereze

4.2 Tlumení

Žlutá kontrolka indikuje stav tlumení senzoru bez ohledu na spínací funkci a na spínací stav výstupu tranzistoru.

Stav senzoru	LED žlutá
Netlumený	Vyp.
Tlumený	Zap.

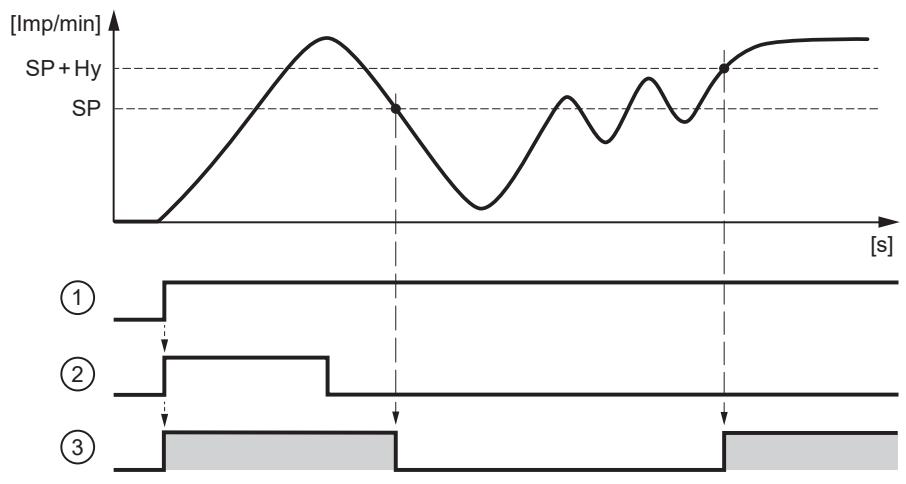

4.3 Funkční schéma

1: Elektrické napájení

SP: spínací bod

2: Doba přemostění náběhu

Hy: hystereze

3: Spínací funkce spínače

= sepnutý výstup tranzistoru (vede proud)

Zpoždění spuštění potlačuje chybový signál, dokud je stroj ve fázi spouštění a dokud nedosáhne minimálních otáček. Po připojení napájení se zpoždění spuštění aktivuje pouze jednou.

Pokud je zařízení často spouštěno a zastavováno, propojení napájení pohonu a monitoru rychlosti zajistí, že zpoždění spuštění bude účinné při každém zapnutí stroje.

5 Montáž

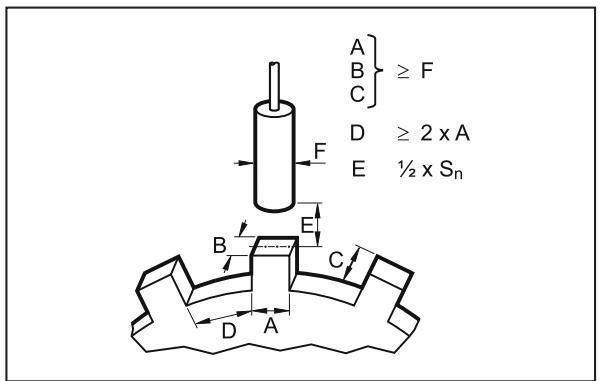

Obr. 1: Princip montáže

Obr. 2: Specifikace pro montáž

▶ Přístroj upevněte pomocí montážní konzoly a zajistěte jej pomocí dodaných matic, aby se nemohl uvolnit.
▶ Abyste zajistili správné fungování, dodržujte výše uvedené specifikace pro montáž.
▶ Zařízení nainstalujte v zapuštěné poloze.

Obr. 3: Válcový design, vazební montáž

6 Elektrické připojení

Přístroj smí instalovat jen kvalifikovaný elektrotechnik.

▶ Dodržujte národní a mezinárodní předpisy pro zřizování elektrotechnických zařízení.

▶ Uved'te zařízení do stavu bez napětí.
▶ Přístroj připojte takto:

BK: černá

BN: hnědá

BU: modrá

7 Nastavení

Obr. 4: Ovládací a signalizační prvky

1: Víceotáčkový potenciometr pro nastavení spínacího bodu (bez koncového dorazu)
2: Kontrolky:

- Zelená LED dioda pro indikaci stavu přepnutí → Funkce

- Žlutá LED dioda pro indikaci tlumení (vstupní signál) → Tlumení

▶ Minimální otáčky monitorované v rámci výrobního zařízení udržujte na konstantní úrovni.
▶ Připojte zařízení k síťovému napětí.
▶ Počkejte, až uplyne doba zpoždění spuštění.
▶ Nastavte spínací bod podle stavu zelené kontrolky.

7.1 Jemné nastavení spínacího bodu jako normálně otevřený

Když zelená LED dioda nesvítí:

▶ Otáčejte potenciometrem pomalu proti směru hodinových ručiček (-), dokud se zelená kontrolka nerozsvítí.
▷ Nastavení bylo dokončeno.

Když zelená LED dioda svítí:

▶ Otáčejte potenciometrem ve směru hodinových ručiček (+), dokud zelená LED dioda nezhasne.
▶ Otáčejte potenciometrem pomalu proti směru hodinových ručiček (-), dokud se zelená kontrolka nerozsvítí.
▷ Nastavení bylo dokončeno.

8 Provoz

Provoz je bezúdržbový.

Pro bezvadnou funkci zajistěte následující:

▶ Aktivní plochu a volný prostor udržujte bez kovových usazenin a cizích těles.
▶ Nepoužívejte přístroje s vysokou intenzitou vyzařovaného pole (např. mobilní telefony) v bezprostřední blízkosti monitoru rychlosti.

9 Údržba, opravy a likvidace

Provoz tohoto přístroje nevyžaduje údržbu.

Přístroj smí opravovat pouze jeho výrobce.

▶ Po ukončení provozu zajistěte ekologickou likvidaci přístroje podle platných národních předpisů.
