KULLANIM KILAVUZU KM 100100 R Bp Pack Kärcher

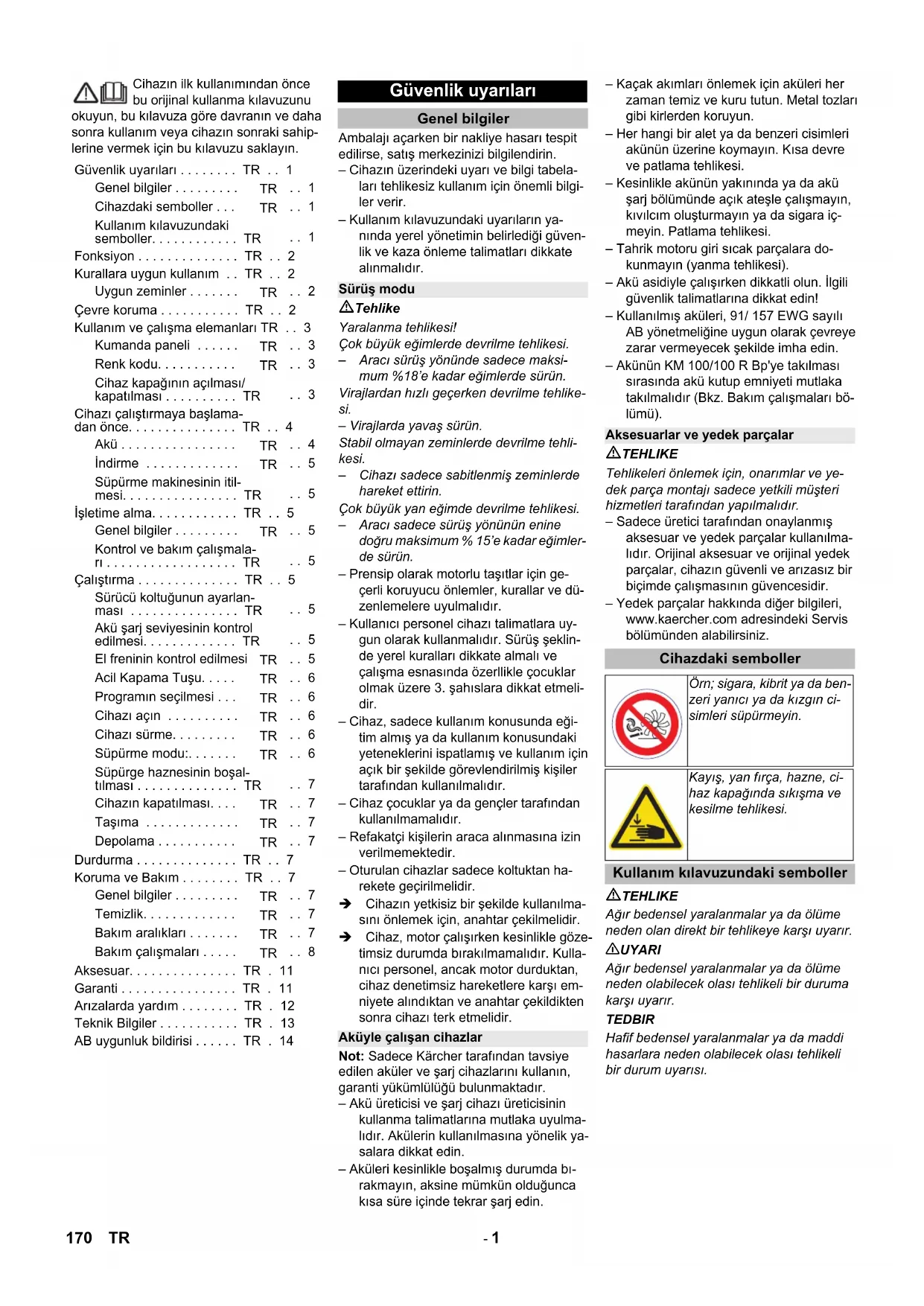

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 92 Εγγυημένη: 94 Chairman of the Board of Management Director Regulatory Affairs & Certification 169EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin. – Cihazın üzerindeki uyarı ve bilgi tabela- ları tehlikesiz kullanım için önemli bilgi- ler verir. – Kullanım kılavuzundaki uyarıların ya- nında yerel yönetimin belirlediği güven- lik ve kaza önleme talimatları dikkate alınmalıdır. Tehlike Yaralanma tehlikesi! Çok büyük eğimlerde devrilme tehlikesi. – Aracı sürüş yönünde sadece maksi- mum %18’e kadar eğimlerde sürün. Virajlardan hızlı geçerken devrilme tehlike- si. – Virajlarda yavaş sürün. Stabil olmayan zeminlerde devrilme tehli- kesi. – Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. – Aracı sadece sürüş yönünün enine doğru maksimum % 15’e kadar eğimler- de sürün. – Prensip olarak motorlu taşıtlar için ge- çerli koruyucu önlemler, kurallar ve dü- zenlemelere uyulmalıdır. – Kullanıcı personel cihazı talimatlara uy- gun olarak kullanmalıdır. Sürüş şeklin- de yerel kuralları dikkate almalı ve çalışma esnasında özerllikle çocuklar olmak üzere 3. şahıslara dikkat etmeli- dir. – Cihaz, sadece kullanım konusunda eği- tim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. – Cihaz çocuklar ya da gençler tarafından kullanılmamalıdır. – Refakatçi kişilerin araca alınmasına izin verilmemektedir. – Oturulan cihazlar sadece koltuktan ha- rekete geçirilmelidir. Cihazın yetkisiz bir şekilde kullanılma- sını önlemek için, anahtar çekilmelidir. Cihaz, motor çalışırken kesinlikle göze- timsiz durumda bırakılmamalıdır. Kulla- nıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı em- niyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir. Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır. – Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulma- lıdır. Akülerin kullanılmasına yönelik ya- salara dikkat edin. – Aküleri kesinlikle boşalmış durumda bı- rakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin. – Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun. – Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi. – Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara iç- meyin. Patlama tehlikesi. – Tahrik motoru giri sıcak parçalara do- kunmayın (yanma tehlikesi). – Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin! – Kullanılmış aküleri, 91/ 157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin. – Akünün KM 100/100 R Bp'ye takılması sırasında akü kutup emniyeti mutlaka takılmalıdır (Bkz. Bakım çalışmaları bö- lümü). TEHLIKE Tehlikeleri önlemek için, onarımlar ve ye- dek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır. TEDBIR Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı. Güvenlik uyarıları . . . . . . . . TR . . 1 Genel bilgiler . . . . . . . . .

Kullanım kılavuzundaki semboller. . . . . . . . . . . . TR

Çevre koruma . . . . . . . . . . . TR . . 2 Kullanım ve çalışma elemanları TR . . 3 Kumanda paneli . . . . . .

Cihaz kapağının açılması/ kapatılması . . . . . . . . . . TR

Cihazı çalıştırmaya başlama- dan önce. . . . . . . . . . . . . . . TR . . 4 Akü . . . . . . . . . . . . . . . .

Kontrol ve bakım çalışmala- rı . . . . . . . . . . . . . . . . . . TR

Çalıştırma . . . . . . . . . . . . . . TR . . 5 Sürücü koltuğunun ayarlan- ması . . . . . . . . . . . . . . . TR

Akü şarj seviyesinin kontrol edilmesi. . . . . . . . . . . . . TR

Programın seçilmesi . . .

Cihazın kapatılması. . . .

Bakım aralıkları . . . . . . .

Bakım çalışmaları . . . . .

Aksesuar. . . . . . . . . . . . . . . TR . 11 Garanti . . . . . . . . . . . . . . . . TR . 11 Arızalarda yardım . . . . . . . . TR . 12 Teknik Bilgiler . . . . . . . . . . . TR . 13 AB uygunluk bildirisi . . . . . . TR . 14 Güvenlik uyarıları Genel bilgiler Sürüş modu Aküyle çalışan cihazlar Aksesuarlar ve yedek parçalar Cihazdaki semboller Örn; sigara, kibrit ya da ben- zeri yanıcı ya da kızgın ci- simleri süpürmeyin. Kayış, yan fırça, hazne, ci- haz kapağında sıkışma ve kesilme tehlikesi. Kullanım kılavuzundaki semboller 170 TR- 2 Süpürme makinesi, kontra prensibine göre çalışır. – Yan süpürgeler (3) süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir. – Döner silindir (4) kiri doğrudan süpürge haznesine (5) aktarır. – Haznede girdaba tutulan toz, toz filtresi (2) üzerinden ayrılır ve filtrelenen temiz hava emiş fanından (1) emilir. Bu süpürme makinesini sadece bu kulla- nım kılavuzundaki bilgilere uygun olarak kullanın. Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. – Bu süpürme makinesi, iç ve dış alanlar- da kirlenmiş yüzeyleri temizlemek için üretilmiştir. – Cihaz, açık trafikte kullanım için uygun değildir. – Cihaz, zararlı tozların emilmesi için uy- gun değildir. – Cihaz üzerinde değişiklikler yapılma- malıdır. – Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyi- niz/madde temizlemeyiniz! Buna, emi- len havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü mad- de de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bula- şabilir. – Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz. – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. – Sadece işletmeci veya yetkilisi tarafın- dan, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. – Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. – Genel olarak şu geçerlidir: Kolay tutu- şabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi). – Asfalt – Sanayi zeminleri – Çimentolu döşeme – Beton – Kaldırım taşları –Halı İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Fonksiyon Kurallara uygun kullanım Uygun zeminler Çevre koruma Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılığıyla imha edin. 171TR- 3 1 Anahtar şalteri 2 Direksiyon simidi 3 Koltuk (koltuk kontak şalterli) 4 Toz filtresi 5 Islak/kuru kapakçık 6 Cihaz kapağı 7 Arka conta çıtası 8Akü (KM 100/100 R Bp Pack) 9 Şarj cihazı (cihaz kapağının altında) (KM 100/100 R Bp Pack) 10 Yan conta çıtası 11 Süpürme haznesi (çift taraflı) 12 Yan kaplama 13 Döner silindir 14 Ön sızdırmaz çıta 15 Kaba kir kapakçığı 16 Kaba kir kapakçığı pedalını indirin/kal- dırın 17 Sol yan süpürge (isteğe bağlı) 18 Yan fırça sabitlemesi 19 Sağ yan süpürge 20 Gaz pedalı 21 Ön kaplama 22 Kumanda paneli 1 Program anahtarı 2 Acil Kapama Tuşu 3 Filtre temizliği 4 Korna 5 Çalışma saati sayacı 6 Kontrol lambaları A Akü şarj seviyesi (kırmızı/sarı/yeşil) B Sürüş motorunda aşırı yük (kırmızı) C Süpürme silindirinde aşırı yük (kırmızı) – Temizlik prosesinin kullanım elemanları sarıdır. – Bakım ve servis kullanım elemanları açık gridir. TEHLIKE Cihaz kapağını kapatırken ezilme tehlikesi. Bu nedenle cihaz kapağını yavaşça kapa- tın. Cihaz kapağını öngörülen tutamak çu- kurundan açın (yukarı çekin). Tutucu kolu tutucudan dışarı çekin. Kullanım ve çalışma elemanları Kumanda paneli Kontrol lambaları Renk kodu Cihaz kapağının açılması/kapatılma-

172 TR- 4 Tutucu kolu emme fanının yuvasına ta- kın. Cihaz kapağını kapatmak için, tutucu kolu yuvasından çekin ve cihaz kapağı- nın tutucusuna oturtun. Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın: Tehlike Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Tehlike Yaralanma tehlikesi! Yaraları kesinlikle kur- şunla temas ettirmeyin. Akülerdeki çalış- malardan sonra ellerinizi yıkayın. TEHLIKE Yanma ve patlama tehlikesi! – Sigara içmek ve açık ateş yasaktır. – Akülerin şarj edildiği bölümler, şarj işle- mi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalan- dırılmış olmalıdır. – Aküler açık havada şarj edilmemelidir. Tehlike Yaralanma tehlikesi! – Göz ya da deriye asit temas etmesi du- rumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. – Daha sonra zaman kaybetmeden dok- tora gidin. – Kirlenmiş giysileri suyla yıkayın. Not: KM 100/100 R Bp Pack'da akü ve şarj cihazı daha önceden takılmıştır. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Aküyü akü tutucu konumuna getirin. Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. Kutup terminalini eksi kutba (-) bağla- yın. Not: Akü kutuplarında ve kutup terminalle- rinde kutup koruyucu gresle yeterli düzey- de koruma kontrolü yapın. TEDBIR Cihazı devreye sokmadan önce aküyü şarj edin. TEHLIKE Patlama tehlikesi! Şarj işlemi sırasında ci- haz kapağı açık kalmalıdır. Tehlike Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj ciha- zı üreticisinin kullanım talimatını dikkate alın. Tehlike Aküyü sadece uygun bir şarj cihazıyla şarj edin. Not: Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra akü- den ayırın. Tehlike Yaralanma tehlikesi! Şarj cihazı, sadece elektrik başlantı kablosu hasar görmemişse çalıştırılmalıdır. Hasar görmüş bir elektrik bağlantı kablosu, zaman kaybetmeden üre- tici, müşteri hizmetleri ya da kalifiye bir kişi tarafından değiştirilmelidir. Not: Cihaz, standart olarak bakım gerektir- meyen bir aküyle donatılmıştır. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Şarj cihazının elektrik fişini prize takın. Akü kontrol göstergesi, şebeke soketi takıl- mış durumdayken şarj işleminin ilerleyişini gösterir: TEHLIKE Aküyü sadece uygun, KÄRCHER tarafın- dan tavsiye edilen şarj cihazıyla (Sipariş No. 6.654-107) şarj edin. Şarj işleminin bitmesinden bir saat önce saf su ekleyin, asit seviyesinin doğru ol- masına dikkat edin. Akü gerekli şekilde işaretlenmiştir. TEHLIKE Kimyasal yanık tehlikesi. Akü boş durum- dayken su doldurulması, asit sızıntısına yol açabilir! Akü asidiyle çalışırken koruyucu gözlük kullanın; yaralanmaları ve giysilerin tahrip olmasını önlemek için yönetmeliklere uyun. Cildinize veya giysilerinize asit sıçra- ması durumunda bu bölgeleri derhal boş su ile yıkayın. TEDBIR Hasar görme tehlikesi. Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (VDE 0510) kullanın. Yabancı katkı lar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kay- beder. Şarj cihazını kapatın ve şebekeden ayı- rın. Şarj cihazı takılmamış cihazlarda: Akü soketini şarj kablosundan çekin ve ciha- za bağlayın. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Kutup terminalini eksi kutuptan (-) sö- kün. Kutup terminalini artı kutuptan (-) sö- kün. Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemele- re göre tasfiye edin. TEDBIR Asitle doldurulmuş akülerde düzenli olarak

vı seviyesini kontrol edin. – Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. – Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. – Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Cihazı çalıştırmaya başlama- dan önce Akü Akünün güvenlik uyarıları Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla- ra dikkat edin! Koruyucu gözlük kullanın! Çocukları asit ve akülerden uzak tutun! Patlama tehlikesi! Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır! Yaralanma tehlikesi! İlk yardım! Uyarı notu! Tasfiye edilmesi! Aküyü çöp bidonuna atmayın! Akünün takılması ve bağlanması Aküyü şarj edin (1) Şarj işlemi KM 100/100 R Bp Pack Akü şarj ediliyor sarı olarak yanar Akü şarj edildi Yeşil olarak yanar Arıza Kırmızı olarak yanar (2) Şarj işlemi KM 100/100 R Bp Bakım gerektirmeyen aküler Şarj işleminden sonra Akünün sökülmesi Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi 173TR- 5 Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir nu- mune alın. Asit numunesini tekrar aynı hücreye dö- kün. Çok düşük sıvı seviyesinde hücreleri damıtılmış suyla işarete kadar doldu- run. Aküyü şarj edin. Hücre bağlantılarını takın. TEHLIKE Yaralanma ve hasar tehlikesi! Cihazı indir- mek için forklift kullanmayın. Not: Tüm fonksiyonları düzgün bir şekilde devre dışı bırakmak için Acil Kapama tuşu- na basın ve anahtar şalterini “0” konumuna getirin. Yükü boşaltırken aşağıdaki gibi hareket edin: Plastik ambalaj bandını kesin ve folyo- yu çıkartın. Gergi bandı sabitlemesini tahdit nokta- larından çıkartın. Palete ait işaretlenmiş dört zemin tabla- sı cıvatalarla sabitlenmiştir. Bu tahtaları sökün. Tahtaları paletin kenarına koyun. Tah- taları, cihazın tekerleklerinin önünde olacak şekilde hizalayın. Tahtaları cıva- talarla sabitleyin. Ambalajda bulunan kirişleri, destekle- me amacıyla rampanın altına itin. Tekerlekleri kilitlemek için kullanılan ah- şap takozları çıkartın ve rampanın altı- na itin. El frenini bırakın (Bkz. Süpürme maki- nesinin itilmesi). Cihazı, hazırlanan rampayı kullanarak paletten itin. Aküyü bağlayın (bkz. Bakım ve uyarı bölümü). Acil kapama tuşunun kilidini döndüre- rek açın. Program şalterini 1. kademeye (Sürüş) getirin. Anahtar şalterini “1” konumuna getirin. Cihazı yavaşça rampadan aşağı doğru hareket ettirin. Anahtar şalterini tekrar “0” konumuna getirin. Tehlike Yaralanma tehlikesi! El frenin bırakmadan önce, cihaz kaymaya karşı emniyet altına alınmalıdır. El freni bırakıldıktan sonra, ci- haz frenlenmemiş şekilde kayar. Fren kolunu tekerlekten çekin ve bu po- zisyonda sabit tutun. Bununla birlikte el freni devre dışıdır; cihaz itilebilir. Süpürme makinesini düz bir yüzeye bı- rakın. Anahtarı çekin. Akünün şarj seviyesini kontrol edin. Yan süpürgeleri kontrol edin. Döner silindiri kontrol edin. Toz filtresini temizleyin. Süpürge haznesini boşaltın. Lastik hava basıncını kontrol edin. Not: Açıklama için Bkz. Temizlik ve bakım bölümü. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Koltuk raylarının kanatlı somunlarını bi- raz gevşetin. Koltuğu uygun pozisyona itin. Kanatlı somunları sıkın. Not: Ayar aralığı yetersizde, başka bir ayarlama olanağı daha bulunmaktadır. Koltuk kontak şalterinin plakasındaki 4 cıvatayı sökün. Plakayı çıkartın. Koltuğu öne doğru çevirin. Koltuk sabitlemesinin 4 cıvatasını gev- şetin. Koltuğu kaydırın ve vidalayın. Koltuk kontak şalterinin plakasını takın. – Kontrol lambası yeşil olarak yanıyor Akü dolu. – Kontrol lambası sarı yanıyor Akü neredeyse boş. Süpürme modunu durdurun ve aküyü şarj edin. – Kontrol lambası kırmızı yanıp sönüyor Boşalma sınırına ulaşıldı. 3 dakika daha sürüş yapılabilir, daha sonra cihaz kapanır.

Cihaz daha sonra çalıştırılamaz, akü en az 3 saat şarj edilmelidir. – Kontrol lambası kırmızı yanıyor Akü boş. Kumanda süpürme sistemini ka- pattı. Aküyü şarj edin. Tehlike Kaza tehlikesi. Her çalışmadan önce, el fre- ninin çalışıp çalışmadığı düz bir zeminde kontrol edilmelidir. Koltuk pozisyonunu sabitleyin. Acil kapama tuşunun kilidini döndüre- rek açın. Program şalterini 1. kademeye (Sürüş) getirin. Anahtar şalterini “1” konumuna getirin. Gaz pedalına hafifçe basın. Frenin kilitleri duyulur şekilde açılmalı- dır. Cihaz düz zeminde yavaşça hare- ket etmelidir. Pedal bırakılırsa fren duyulur şekilde devreye girer. Yukarı- daki durumun oluşmaması durumunda cihaz devre dışı bırakılmalı ve müşteri hizmetleri aranmalıdır. İndirme (1) Akü takılmamış cihaz (2) Akü takılmış cihaz Süpürme makinesinin itilmesi İşletime alma Genel bilgiler Kontrol ve bakım çalışmaları Çalıştırma Sürücü koltuğunun ayarlanması Akü şarj seviyesinin kontrol edilme-

El freninin kontrol edilmesi 174 TR- 6 – Cihaz bir Acil Stop tuşuna sahiptir. Bu tuşa basılırsa, cihaz aniden durur ve otomatik el freni etki eder. – Cihazı tekrar devreye sokmak için, ilk önce Acil Stop tuşunun kilidini açın, daha sonra anahtar şalterini kısa süreli kapatın ve tekrar açın. 1 Sürüş Kullanım yerine sürün. 2 Döner silindirle süpürme. Döner silindir alçaltılır. Süpürme mer- danesi ve yan fırça döner. 3 Sağ yan süpürgeyle süpürme Döner silindir ve sağ yan süpürge indiri- lir. 4 Sol yan süpürgeyle süpürme (isteğe bağlı) Döner silindir ve sol yan süpürge indiri- lir. 5 Her iki yan süpürgeyle süpürme (isteğe bağlı) Döner silindir ve her iki yan süpürge in- dirilir. Not:Cihaz, bir koltuk kontak şalteriyle do- natılmıştır. Araç koltuğundan çıkılırken, ci- haz kapatılır ve park freni otomatik olarak kavrar. Sürücü koltuğuna oturun. Gaz pedalına BASMAYIN. Program şalterini 1. kademeye (Sürüş) getirin. Anahtar şalterini “1” konumuna getirin. TEHLIKE Devrilme tehlikesi! Sürüş sırasında ayakta durmayın. Not:Cihaz koltuk kontak şalteri üzerinden kapatılırsa, kumanda panosundaki 5 LED yanar. Cihazı anahtarlı şalterle kapatın. Not:Gaz pedalına basılmış durumdayken koltuk kontak şalteri ya da anahtarlı şalter açılırsa, sürüş tahriki kapanır ve yan fırça- lar, süpürme silindiri, fan ve LED'ler açılır (Servis fonksiyonu). Yardım: Gaz pedalını serbest bırakın. Gaz pedalına yavaşça basın. TEHLIKE Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmama- lıdır, gerekirse yönlendirme yardımı alın. Gaz pedalına yavaşça basın. – Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. – Rampa yokuşlarda güç düşüşü meyda- na gelirse sürüş pedalını hafifçe geri çe- kin. Sürüş pedalını bırakın, cihaz kendiliğin- den frenler ve durup kalır. 50 mm’ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ileri doğru üstünden geçin. 50 mm’nin üstündeki sabit engellerin üstün- den geçilmesi: Engellerin üstünden sadece uygun bir rampayla geçilebilir. Sürüş tahrikindeki hasarları önlemek için, cihaz bir aşırı yük göstergesi ve bir kapat- ma mekanizmasıyla donatılmıştır. – Sürüş tahrikindeki yük kritik bir aralığa ulaşınca aşırı yük göstergesi yanıp sö- ner. Yüklenme 1 dakika boyunca tutula- bilir, daha sonra kumanda cihazı kapatır. – Sürüş tahrikindeki yük aşırı yük sınırını aşarsa, kumanda cihazı hemen kapatır. Anahtar şalterini “0” konumuna getirin, kısa süre bekleyin ve tekrar “1” konu- muna getirin. Süpürme sistemindeki hasarları önlemek için, cihaz bir aşırı yük göstergesi ve bir ka- patma mekanizmasıyla donatılmıştır. – Süpürme sistemindeki yük aşırı yük sı- nırına ulaşırsa, aşırı yük göstergesi ya- nar ve kumanda süpürme sistemini 4 saniye sonra kapatır. Anahtar şalterini “0” konumuna getirin, kısa süre bekleyin ve tekrar “1” konu- muna getirin. Tehlike Yaralanma tehlikesi! Döner silindir, açık kaba kir kapakçığında taşları veya taş kırın- tılarını öne doğru fırlatıp atar. Kişilerin, hay- vanların veya cisimlerin zarar görmemesine dikkat edin. TEDBIR Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur. TEDBIR Zeminde bir hasar oluşumunu önlemek için süpürme makinesini sabit konumda çalış- tırmayın. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalı- dır. Not: Süpürme haznesi, çalışma sırasında düzenli aralıklarla boşaltılmalıdır. Not: Yüzey temizliğinde sadece süpürme silindirini alçaltın. Not: Yan kenarları temizlerken ayrıca yan süpürgeleri alçaltın. Program şalterini 2. kademeye getirin. Döner silindir alçaltılır. Süpürme mer- danesi ve yan fırça döner. Not: İçecek kutusu gibi 60 mm’lik yüksekli- ğe sahip büyük parçaları süpürmek için kaba kir kapakçık kısa süreliğine kaldırıl- malıdır. Kaba kir kapakçığının kaldırılması: Kaba kir kapakçığı pedalını öne doğru bastırın ve basılı tutun. Tahliye etmek için ayağınızı pedaldan çekin. Not: Sadece kaba kir kapakçığı tümüyle in- dirilmişken optimum bir temizleme sonucu elde edilebilir. Program şalterini 3. kademeye getirin. Yan fırça ve süpürme silindiri indirilir. Not: Süpürme silindiri ve yan süpürgeler otomatik olarak çalışır. Not: Süpürme haznesi, çalışma sırasında düzenli aralıklarla boşaltılmalıdır. Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir. Islak/kuru kapağını kapatın. Acil Kapama Tuşu Programın seçilmesi Cihazı açın Cihazı sürme

İleri sürme Geriye doğru sürüş Sürüş durumu Frenleme Engellerin üstünden geçilmesi Sürüş motorunda aşırı yük Süpürme merdanesinde aşırı yük Süpürme modu: Döner silindirle süpürme. Kaldırılmış kaba kir kapakçığıyla süpür-

Yan süpürgelerle süpürme Kuru zemini süpürme 175TR- 7 Islak/kuru kapağını açın. Not: Bu şekilde filtre sisteminin tıkanması önlenir. Islak/kuru kapağını açın. Not: Filtre, bu şekilde nemden korunur. – Manuel filtre temizlemeyi çalıştırın. Filtre temizleme tuşuna basın. Filtre, 15 saniye boyunca temizlenir. Not: Süpürge haznesini açmadan ve bo- şaltmadan önce filtre temizliğinin sona er- mesine ve tozun çökmesine kadar bekleyin. Süpürme haznesi kolayca kaldırılıp dı- şarı çekilebilir. Süpürge haznesini boşaltın. Süpürme haznesini içeri itin ve kilitleyin. Karşıdaki süpürme haznesini boşaltın. Program şalterini 1. kademeye (Sürüş) getirin. Yan süpürgeleri ve döner silindir kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Not: Cihazın kapatılmasından sonra, toz filtresi otomatik olarak yaklaşık 15 saniye boyunca temizlenir. Bu süre zarfında cihaz kapağını açmayın. Not: Cihaz, motorun durdurulması sırasın- da ve koltuktan ayrılırken aktif olan otoma- tik bir park freni ile donatılmıştır. TEHLIKE Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Cihazı tekerleklerden takozlar koyarak emniyet altına alın. Cihazı gergili kemerlerle veya halatlarla emniyet altına alın. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Not: Ana çerçevedeki sabitleme bölgesinin işaretlerini dikkate alın (Zincir sembolü). Ci- haz, sadece maksimum % 18'e kadar eğimlerde yükleme ve boşaltma işlemleri için kullanılmalıdır. TEHLIKE Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Süpüme makinesi uzun süre boyunca kul- lanılmadığı zaman aşağıdaki hususları dik- kate alın: Süpürme makinesini düz bir yüzeye bı- rakın. Program şalterini 1. kademeye (Sürüş) getirin. Fırçanın kıllarına zarar gelme- mesi için döner silindir ve yan süpürge- ler kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Süpürme makinesini kaymaya karşı emniyete alın. Süpürme makinesini içten ve dıştan te- mizleyin. Cihazı korumalı ve kuru bir yere bırakın. Akü kutup başlarını çıkartın. Aküyü şarj edin ve yaklaşık 2 aylık ara- lıklarla şarj etmeye devam edin. Cihazın temizlenmesi ve bakımı, parça- ların değiştirilmesi ya da başka bir fonk- siyona geçişten önce, cihaz kapatılmalı, anahtar çıkartılmalı ve akü soketi çekilmeli veya akü kutup başları sökülmelidir. Elektrik sisteminde çalışmalar sırasın- da, akü soketi çekilmeli ya da akü kutup başları sökülmelidir. – Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. – Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir. – Sadece cihazın bulunduğu ya da kulla- nım kılavuzunda belirtilen süpürme merdaneleri/yan frenler kullanın. Diğer süpürme merdaneleri/yan frenlerin kul- lanılması güvenliği kısıtlayabilir. TEDBIR Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi). Tehlike Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın. Cihaz kapağını kapatın. Not: Toz filtresi suyla yıkanabilir. Tekrar yerleştirmeden önce filtreyi tamamen kuru- tun. Cihazı, hafif yıkama çözeltisine batırıl- mış nemli bir bezle temizleyin. Not: Agresif temizlik maddesi kullanmayın. Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir. Günlük bakım: Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Lastik hava basıncını kontrol edin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Haftalık bakım: Akü asit seviyesini kontrol edin. Kumanda telleri ve hareketli parçalara kolay çalışma kontrolü yapın. Döner bölgedeki sızdırmaz çıtalarda ayar ve aşınma kontrolü yapın. Toz filtresini kontrol edin ve gerekirse filtre kutusunu temizleyin. Vakum sistemini kontrol edin. Her 100 çalışma saatinde bakım: Koltuk kontak şalterine çalışma kontro- lü yapın. Tahrik kayışının (V kayışı ve yuvarlak kayış) gerginliğini, aşınmasını ve çalış- masını kontrol edin. Aşınmaya göre bakım: Sızdırmaz çıtaları değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin. Not: Açıklama için Bkz. Bakım çalışmaları bölümü. Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uz- man tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servi- sine başvurulabilir. 8 çalışma saatinden sonra bakım: İlk bakımı uygulayın. 20 çalışma saatinden sonra bakım Her 100 çalışma saatinde bakım Her 300 çalışma saatinde bakım Her 500 çalışma saatinde bakım Her 1000 çalışma saatinde bakım Her 1500 çalışma saatinde bakım Not: Garanti taleplerini sağlamak için, ga- ranti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır. Süpürülecek lifli ve kuru malzemeyi (Örn; kuru çim, saman) süpürün. Nemli veya ıslak zeminleri temizlemek Filtre temizliği Süpürge haznesinin boşaltılması Cihazın kapatılması Taşıma Depolama Durdurma Koruma ve Bakım Genel bilgiler Temizlik Cihazın iç temizliği Cihazın dış temizliği Bakım aralıkları Müşteri talebi sonucunda bakım Müşteri hizmeti talebi sonucunda bakım 176 TR- 8 Ön hazırlık: Süpürme makinesini düz bir yüzeye bı- rakın. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. TEHLIKE Yaralanma tehlikesi! Durdurulduktan sonra, filtre temizliğinin motoru 15 saniye daha çalışmaya gereksi- nim duyar. Bu zaman diliminde cihaz kapa- ğını açmayın. Tehlike Yaralanma tehlikesi! Tüm bakım ve onarım çalışmalarından önce cihazı yeterli düzey- de soğutun. TEDBIR Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin. Tüm hücre bağlantılarını sökün. Çok düşük sıvı seviyesinde hücreleri damıtılmış suyla işarete kadar doldu- run. Aküyü şarj edin. Hücre bağlantılarını takın. Süpürme makinesini düz bir yüzeye bı- rakın. Hava basınç kontrol cihazını lastik valfa bağlayın. Hava basıncını kontrol edin ve gerekti- ğinde basıncı düzeltin. Arka lastiklerin hava basıncı 6 bar’a ayarlanmalıdır. Tehlike Yaralanma tehlikesi! Süpürme makinesini düz bir yüzeye bı- rakın. Anahtarı çekin. Akıcı trafiğin tehlike bölgesinde yapılan açık yoldaki onarım çalışmalarında uyarı elbisesi giyinin. Alt zeminde stabilite kontrolü yapın. Ay- rıca cihazı altlık takozlarla kaymaya karşı emniyet altına alın. Lastiklerin kontrol edilmesi Lastiği aşınma yüzeyinde geçilmiş ci- simleri kontrol edin. Cisimleri sökün. Uygun, piyasadan temin edilen lastik onarım malzemesini kullanın. Not: İlgili üreticinin önerilerini dikkate alın. Yola devam edilmesi ürün üreticisinin bilgi- lerine uyulmasıyla mümkündür. Lastik de- ğişimi veya tekerlek değişimini mümkün olan en erken sürede yapın. Süpürme haznesini ilgili taraftan hafifçe kaldırın ve dışarı çekin. Tekerlek bijonunu gevşetin. Krikoyu yerleştirin. Kriko sabitleme noktası (arka tekerlekler) Cihazı krikoyla kaldırın. Tekerlek bijonunu sökün. Tekerleği sökün. Stepneyi yerleştirin. Tekerlek bijonunu vidalayın. Cihazı krikoyla indirin. Tekerlek bijonunu sıkın. Süpürme haznesini içeri itin ve kilitleyin. Not: Piyasadan temin edilen uygun bir kri- ko kullanın. – Süpürme sistemi, vakum sisteminin yardımıyla devreye girer. – Yan fırça ya da süpürme merdanesi in- dirilmezse, vakum tüplerindeki hortum bağlantılarının doğru yapılıp yapılmadı- ğı kontrol edilmeli, gerekirse ilgili hor- tum yerine takılmalıdır. – Yan fırça ya da süpürme merdanesi buna rağmen inmezse, vakum siste- minde bir sızıntı vardır. Bu durumda müşteri hizmetleri bilgilendirilmelidir. Yan fırça indirme mekanizmasının vakum tüpüne giden hortum bağlantısı Süpürme merdanesi indirme mekanizması- nın vakum tüpüne giden hortum bağlantıla-

Vakum pompasına ve vakum tüpüne (haz- ne) giden hortum ba ğlantıları Not: Vakum pompası, sadece sistemde va- kum oluşturulurken çalışır. Pompa kendi kendine çalışırsa müşteri hizmetleri bilgi- lendirilmelidir. Süpürme makinesini düz bir yüzeye bı- rakın. Program şalterini 1. kademeye (Sürüş) getirin. Yan süpürgeler kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. 3 sabitleme cıvatasını alt taraftan gev- şetin. Aşınmış yan fırçayı çıkartın. Yeni yan süpürgeyi taşıyıcıya takın ve vidalayın. Süpürme makinesini düz bir yüzeye bı- rakın. Program şalterini 1. kademeye (Sürüş) getirin. Döner silindir kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. Cihazı takozla kaymaya karşı emniyet altına alın. Süpürme haznesini iki taraftan hafifçe kaldırın ve dışarı çekin. Bantları veya ipleri döner silindirden çı- kartın. Değişim, fırça kıllarının aşınması sonucun- da fırçanın fonksiyonu olumsuz yönde etki- lendiği takdirde gerekli olur. Süpürme makinesini düz bir yüzeye bı- rakın. Program şalterini 1. kademeye (Sürüş) getirin. Döner silindir kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. Cihazı takozla kaymaya karşı emniyet altına alın. Süpürme haznesini iki taraftan hafifçe kaldırın ve dışarı çekin. Bakım çalışmaları Genel güvenlik uyarıları Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi Lastik hava basıncının kontrol edilmesi Tekerleğin değiştirilmesi Vakum sisteminin kontrol edilmesi Yan süpürgelerin değiştirilmesi Döner silindirin kontrolü Döner silindirin değiştirilmesi 177TR- 9 Sağ yan kaplamanın öndeki sabitleme cıvatasını gevşetin. Sağ yan kaplamanın öndeki arkadaki cıvatalarını gevşetin. Yan kaplamayı çıkartın. Cıvataları gevşetin. Kumanda telinin sabitleme cıvatasını gevşetin ve kumanda telini çıkartın. Süpürme merdanesi salıncağının dön- me noktasındaki cıvatayı sökün. Döner silindir sarkacını çıkartın. Süpürme merdanesi kapağını çıkartın. Döner silindiri dışarı çıkartın. Döner silindirin sürüş yönünde montaj yeri Yeni döner silindiri döner silindir kutusu- na itin ve tahrik uçlarına sokun. Not: Yeni süpürme silindirini takarken fırça- nın konumuna dikkat edin. Not: Kumanda telini, süpürme merdanesi tabandan yaklaşık 10 mm kaldırılacak şe- kilde ayarlayın. Döner silindir koruyucusunu entegre edin. Süpürme merdanesi salıncağını yerleş- tirin. Kumanda telini yerine takın. Sabitleme cıvatalarını vidalayın. Yan kaplamayı takın. Süpürme haznesini iki taraftan içeri itin ve kilitleyin. Program şalterini 1. kademeye (Sürüş) getirin. Döner silindir ve yan süpürgeler kaldırılır. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Program şalterini 2. kademeye getirin. Döner silindir alçaltılır. Gaz pedalına hafifçe basın ve süpürme merdanesini kısa süreli döndürün. Döner silindiri kaldırın. Kaba kir kapakçığını kaldırmak için pe- dala basın ve pedala basılı tutun. Cihazı geriye doğru sürün. Süpürge aynasının biçimi, 50-70 mm ge- nişlikte, eşit oranda bir dörtgen oluşturur. Not: Süpürme silindirinin yüzen yatağı ne- deniyle, fırça kıllarının aşınması durumun- da süpürge aynası otomatik olarak sonradan ayarlanır. Aşırı düzeyde aşınma olursa süpürme silindiri değiştirilmelidir. Süpürme makinesini düz bir yüzeye bı- rakın. Program şalterini 1. kademeye (Sürüş) getirin. Döner silindir kaldırılır. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. Cihazı takozla kaymaya karşı emniyet altına alın. Süpürme haznesini iki taraftan hafifçe kaldırın ve dışarı çekin. Yan kaplamaların sabitleme cıvatalarını her iki taraftan gevşetin. Yan kaplamaları çıkartın. Ön sızdırmaz çıta Ön sızdırmazlık çıtasının sabitleme so- munlarını biraz gevşetin, değiştirmek için sökün. Yeni sızdırmaz çıtayı takın ve somunla- rı henüz sıkmayın. Sızdırmaz çıtayı hizalayın. Sızdırmaz çıtanın zemin mesafesini, 35 - 40 mm'lik bir aşınmayal arkaya doğru yatacak şekilde ayarlayın. Somunları sıkın. Arka sızdırmaz çıta Döner silindirin süpürme aynasını kon- trol edin Sızdırmaz çıtaların ayarlanması ve de- ğiştirilmesi 178 TR- 10 Sızdırmaz çıtanın zemin mesafesini, 5 - 10 mm'lik bir aşınmayal arkaya doğru yatacak şekilde ayarlayın. Aşındığında değiştirin. Döner silindiri sökün. Arka sızdırmazlık çıtasının sabitleme somunlarını sökün. Yeni sızdırmaz çıtayı takın. Yan sızdırmaz çıtalar Yan sızdırmaz çıtanın sabitleme so- munlarını biraz çözün, değiştirmek için sökün. Yeni sızdırmaz çıtayı takın ve somunla- rı henüz sıkmayın. Zemin aralığını ayarlamak için, 1 - 2 mm kalınlıktaki altlığa alta sokun. Sızdırmaz çıtayı hizalayın. Somunları sıkın. Yan kaplamaları takın. Süpürme haznesini iki taraftan içeri itin ve kilitleyin. 몇 UYARI Toz filtresinin değiştirilmesine başlamadan önce süpürge haznesini boşaltın. Filtre sis- teminde çalışırken toz koruyucu maske ta- kın. Ince tozlarla uğraşırken güvenlik talimatlarını dikkate alın. TEDBIR Zarar görme tehlikesi! Toz filtreyi yıkamayın. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Filtre tutucusunun tutamağını mümkün olduğunca dışarı çekin ve yerine otur- tun. Lamelli filtreyi çıkartın. Yeni filtre yerleştirin. Tahrik tarafındaki taşıyıcıda deliğe otur- tun. Filtre temizleme mekanizmasının tuta- mağını tekrar yerine oturtun. Not: Yeni filtrenin takılmasında, disklerin zararsız kalmasına dikkat edin. Filtre kutusunun contasını cihaz kapa- ğındaki yivden sökün. Yeni contayı yerleştirin. Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın. Acil kapama tuşuna basın. Cihaz kapağını açın, tutucu kolu yerleş- tirin. Emme fanının tahrik kayışına (V kayışı) gerginlik, aşınma ve hasar kontrolü ya- pın. Süpürme merdanesi tahrikinin V kayışı- na gerginlik, aşınma ve hasar kontrolü yapın. Emme fanındaki körüğe düzenli aralık- larla düzgün oturma kontrolü yapın. Kaplamanın her iki tarafındaki cıvataları gevşetin. Arızalı sigortaları yenileyin. Ön kaplamayı tekrar yerleştirin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. Toz filtresinin değiştirilmesi Filtre kutusu contasının değiştirilmesi Tahrik kayışının kontrolü Körüğün kontrol edilmesi Sigortaların değiştirilmesi 179TR- 11 1 Somun 2 Akü şarj kablosu 3 Kutup emniyeti 4Köprü 5Cıvata Arızalı sigortayı yenileyin. Not:Arızalı kutup emniyeti, sadece Kärcher müşteri hizmetleri ya da yetkili bir teknisyen tarafından değiştirilmelidir. Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece üc- retsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile bir- likte satıcınıza veya size en yakın yetkili servisimize başvurunuz. Kutup emniyeti Aksesuar Yan fırça 6.905-986.0 İç ve dış yüzeyler için standart fırça dona- nımlı. Yan fırça; yumuşak 6.906-133.0 İç yüzeylerdeki ince toz için; ıslanmaya da- yanıklı. Yan fırça, Sert 6.906-065.0 Dış bölgelerde sıkı yapışmış kirin temizlen- mesi için, ıslanmaya dayanıklı. Standart süpürme merdanesi 6.906-375.0 Aşınmaya ve ıslanmaya dayanıklı. İç ve dış temizlik için çok amaçlı fırça donanımı. Süpürme silindiri, yu- muşak 6.906-533.0 Özellikle iç bölgelerdeki kaygan zeminler- de ince tozları süpürme için doğal fırçalar. Islanmaya dayanıklı değildir, aşındırıcı yü- zeyler için uygun değildir. Süpürme silindiri, sert 6.906-532.0 Dış bölgelerde sıkı yapışmış kirin temizlen- mesi için, ıslanmaya dayanıklı. Toz filtresi 6.414-532.0 Akü seti 6.654-112.0 Şarj cihazı 6.654-143.0 Garanti 180 TR- 12

Tehlike Yaralanma tehlikesi. Cihazdaki tüm çalış- malardan önce anahtar şalterini “0” konu- muna getirin ve anahtarı çekin. Acil kapama tuşuna basın. Arızalarda yardım Arıza Arızanın giderilmesi Cihaz çalıştırılamıyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir. Acil kapama tuşunun kilidini açın Anahtar şalterini “1” konumuna getirin Sigortaları kontrol edin. Aküyü kontrol edin, gerekirse değiştirin. Kärcher-müşteri hizmetini bilgilendirin Cihaz yavaş gidiyor Park freninin konumunu kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Cihaz doğru süpürmüyor Döner silindirde ve yan süpürgelerde aşınma kontrolü yapın, gerekirse silindiri değiştirin Kaba kir kapakçığının çalışmasını kontrol edin Sızdırmaz çıtalarda aşınma kontrolü yapın, ihtiyaç anında fırçaları ayarlayın veya değiştirin. Süpürme tahrikinin kayışını kontrol edin. Vakum sistemine sızdırmazlık kontrolü yapın Kärcher-müşteri hizmetini bilgilendirin Cihaz toz kaldırıyor Süpürge haznesini boşaltın Emme fanının tahrik kayışını kontrol edin Emme fanındaki körüğü kontrol edin Toz filtresini kontrol edin, temizleyin veya değiştirin Toz filtreyi yıkamayın. Filtre kutusu contasını kontrol edin Islak/kuru kapağını kapatın. Sızdırmaz çıtalarda aşınma kontrolü yapın, ihtiyaç anında fırçaları ayarlayın veya değiştirin. Kärcher-müşteri hizmetini bilgilendirin Yan fırça dönmüyor Sigortayı kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Kenar bölgede kötü süpürme Yan süpürgeleri değiştirin Sızdırmaz çıtalarda aşınma kontrolü yapın, ihtiyaç anında fırçaları ayarlayın veya değiştirin. Kärcher-müşteri hizmetini bilgilendirin Yan süpürgeler veya döner silindir kapatması çalışmıyor Vakum sistemine sızdırmazlık kontrolü yapın Kärcher-müşteri hizmetini bilgilendirin Yetersiz emme kapasitesi Filtre kutusu contasını kontrol edin Emme fanındaki körüğü kontrol edin Emme fanındaki hortumlara sızdırmazlık kontrolü yapın. Lamelli filtreyi doğru şekilde takın, Bkz. Toz filtresinin değiştirilmesi Kärcher-müşteri hizmetini bilgilendirin Döner silindir dönmüyor Bantları veya ipleri döner silindirden çıkartın Kärcher-müşteri hizmetini bilgilendirin 181TR- 13 Teknik Bilgiler KM 100/100 R Bp KM 100/100 R Bp Pack Cihaz bilgiler Uzunluk x Genişlik x Yükseklik mm 2006 x 1005 x 1343 2006 x 1005 x 1343 Boş ağırlık kg 300 300 Taşıma ağırlığı kg 375 375 Müsaade edilen toplam ağırlık kg 660 660 Sürüş hızı km/h 5,5 5,5 Süpürge hızı km/h 5,5 5,5 Tırmanma kapasitesi (max.) % 18 18 Döner silindir çapı mm 285 285 Döner silindir genişliği mm 710 710 Yan süpürge çapı mm 450 450 2 yan süpürgesi olan yüzey gücü m

/h 7150 7150 Yan süpürgeleri olmayan çalışma genişliği mm 710 710 1 yan süpürgesi olan çalışma genişliği mm 1000 1000 2 yan süpürgesi olan çalışma genişliği mm 1290 1290 Süpürge haznesinin hacmi l 100 100 Su damla korumalı koruma türü -- IPX 3 IPX 3 Motorlar – Sürüş motoru Tip: -- İleri ve geriye sürüş için doğru akım sabit mıknatıslı motor İleri ve geriye sürüş için doğru akım sabit mıknatıslı motor Motor düzeni -- Ön tekerlekteki poyra motoru Ön tekerlekteki poyra motoru Gerilim V 24 24 Nominal akım A 37 37 Nominal güç (mekanik) W 750 750 Koruma şekli -- IP 44 IP 44 Devir 1/min Kademesiz Kademesiz – Fan ve döner silindir motoru Tip: -- Doğru akım sabit mıktanıslı motor Doğru akım sabit mıktanıslı motor Motor düzeni -- B14 B14 Gerilim V 24 24 Nominal akım A 35 35 Nominal güç (mekanik) W 600 600 Koruma şekli -- IP 20 IP 20 Devir 1/min 3500 3500 – Yan fırça motoru Tip: -- Doğru akım sabit mıktanıslı motor Doğru akım sabit mıktanıslı motor Motor düzeni -- Şanzıman motoru (açılı şanzıman) Şanzıman motoru (açılı şanzıman) Gerilim V 24 24 Nominal akım A 5 5 Nominal güç (mekanik) W 100 100 Koruma şekli -- IP 44 IP 44 Devir 1/min 70 70 Akü Tip: -- -- 24V 4 PzS 240 I Kapasite Ah -- 240 Tam olarak boşalmış akünün şarj süresi h -- 10...15 Birden çok kez şarj edildikten sonra çalışma süresi h -- ca. 2,5 Şarj cihazı Şebeke gerilimi V~ -- 230 Çıkış gerilimi V -- 24 Çıkış akımı A -- 30 Sigortalar Ana sigorta A 150 150 Yan fırça motoru A 30 30 Filtre tahrik motoru A 10 10 182 TR- 14 İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili gü- venlik ve sağlık yükümlülüklerine uygun ol- duğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Kumanda A 5 5 Vakum pompası A 3 3 Lastik Arka ebatlar -- 4.00-8 4.00-8 Arka hava basıncı bar 6 6 Frenler Çalışma freni -- Elektronik Elektronik Park freni -- Disk fren, elektrik kumandalı (yaylı) Disk fren, elektrik kumandalı (yaylı) Filtre ve emme sistemi İnce toz filtresi filtre yüzeyi m

6,0 6,0 Sağlığı tehdit eden tozlar için filtre kullanım ka- tegorisi -- U U Emme sisteminin nominal vakumu mbar 12 12 Emme sisteminin nominal hacim akımı l/s 50 50 Çevre koşulları Sıcaklık °C -5...+40 -5...+40 Hava nemi, çiy ile ıslanmamıştır % 20 - 90 20 - 90 60335-2-72'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 75 75 Güvensizlik K

dB(A) 2 2 Ses basıncı seviyesi L

dB(A) 94 94 Cihaz titreşimleri El-kol titreşim değeri m/s

Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 92 Garanti edi- len:
