Ürün Tipi	Yüksek Basınçlı Temizleyici
Marka	Kärcher
Model	HD 8/18-4 M (HD 8184 M Plus)
Çalışma Basıncı	18 MPa (180 bar)
Su Akış Hızı	12,5 l/dk
Bağlı Güç	4,6 kW
Şebeke Gerilimi	400 V / 3 faz / 50 Hz
Ana Sigorta	16 A (yavaş)
Koruma Türü	IPX5
İşletme Ağırlığı	41 kg
Boyutlar (U × G × Y)	455 × 400 × 700 mm (alçak kılavuz)
Yüksek Kılavuzlu Yükseklik	970 mm
Maks. Besleme Sıcaklığı	60 °C
Maks. Besleme Basıncı	1 MPa
Min. Besleme Debisi	12 l/dk
Maks. Emme Yüksekliği	0,5 m
Pompa Yağ Türü	15W40
Yağ Miktarı	0,35 l
Ses Basıncı Seviyesi	75 dB(A)
Garantili Ses Gücü Seviyesi	91 dB(A)
El-Kol Titreşimi	2,3 m/s² (belirsizlik K=0,7)
Bağlantı Sistemi	EASY!Lock
Ana Fonksiyonlar	Yüksek basınç, deterjan, rotabuse dahil (Plus model), basınç/debi ayarı, basınç şalteri
Bakım	Haftalık su filtresi temizliği, her 500 saat veya 1 yılda bir yağ değişimi
Güvenlik	Geri dönüş valfi, emniyet valfi, tetik kilidi, emniyet mandalı
Su Beslemesi	Şebeke bağlantısı veya tank emişi (kit ile)

Sık sorulan sorular - HD 8184 M Plus Kärcher

Cihazım neden çalışmıyor?

Öncelikle güç kablosunun hasarlı olmadığını ve şebeke geriliminin uygun olduğunu kontrol edin (400V/3 faz). Cihaz aşırı ısındıysa, anahtarı 0 konumuna getirin ve yeniden başlatmadan önce 15 dakika soğumaya bırakın. Kalıcı bir elektrik arızası durumunda satış sonrası servisle iletişime geçin.

Kullanımdan önce cihaz nasıl havalandırılır?

Lansın meme ucunu sökün, su girişini açın ve hava kabarcığı kalmayana kadar tabancayı çalıştırın. Gerekirse 10 saniye akıtın, kapatın ve tekrarlayın. Ardından meme ucunu tekrar takın.

Basınç yetersizse ne yapmalı?

Meme boyutunu kontrol edin (bu model için kalibre 042), su besleme bağlantısındaki filtreyi temizleyin, yeterli besleme debisi olduğundan emin olun (min. 12 l/dk) ve cihazı havalandırın. Sorun devam ederse teknik servise danışın.

Deterjan nasıl doğru şekilde eklenir?

Köpük lansı (isteğe bağlı) ve hazne kullanın. Uygun tıpayı seçin (3 = yüksek debi, 2 = orta, 1 = düşük). Hazneyi Kärcher deterjanla doldurun, vidalayın ve lansı tabancaya takın. Kuru yüzeye püskürtün ve kurumadan bekletin.

Deterjan neden yeterince çıkmıyor?

Köpük lansının haznesini doldurun. Debi düşükse daha büyük bir tıpa takın. Emiş hortumunu ve köpük memesini deterjan kalıntılarından ılık suyla temizleyin.

Cihaz donmaya karşı nasıl korunur?

Cihazı donmayan bir yerde saklayın. Mümkün değilse, suyunu boşaltın ve ardından otomobiller için glikol bazlı bir antifrizi cihaza pompalayarak pompa ve hatlar boşalana kadar maksimum 1 dakika çalıştırın.

Pompa yağı nasıl boşaltılır?

Elektrik bağlantısını kesin. Kapağı çıkarın (4 vida), yağ boşaltma hortumunu aşağı doğru çevirin, tıpayı çıkarın ve yağın bir kaba akmasını bekleyin. Tıpayı tekrar takın, hortumu geri çevirin, 0,35 l 15W40 yağ ile doldurun, kapağı ve kapağı geri takın.

Önerilen bakım sıklığı nedir?

Her kullanımdan önce: kabloyu ve yüksek basınç hortumunu (hasar olmadığını) ve sızdırmazlığı kontrol edin (maks. 3 damla/dk). Her hafta: su giriş filtresini temizleyin. Her 500 saatte bir veya yılda en az 1 kez: teknik servise bakım yaptırın (yağ değişimi dahil).

Geri dönüştürülmüş su kullanabilir miyim?

Evet, ancak geri dönüştürülmüş su sınır değerlere uymalıdır: pH 6,5-9,5, iletkenlik maks. 2000 µS/cm, aşındırıcı madde yok, hidrokarbon <20 mg/l, klorür <300 mg/l, vb. Kirli su cihaza zarar verir.

Kullanımdan sonra cihaz nasıl saklanır?

Su girişini kapatın, basıncı boşaltmak için tabancayı açın, emniyet mandalını kilitleyin. Yüksek basınç hortumunu sarıcıya (MX modeli) sarın veya lastikle desteğe asın (M modeli). Güç kablosunu kablo tutucuya sarın. Kılavuzu indirin ve cihazı iç mekanda saklayın.

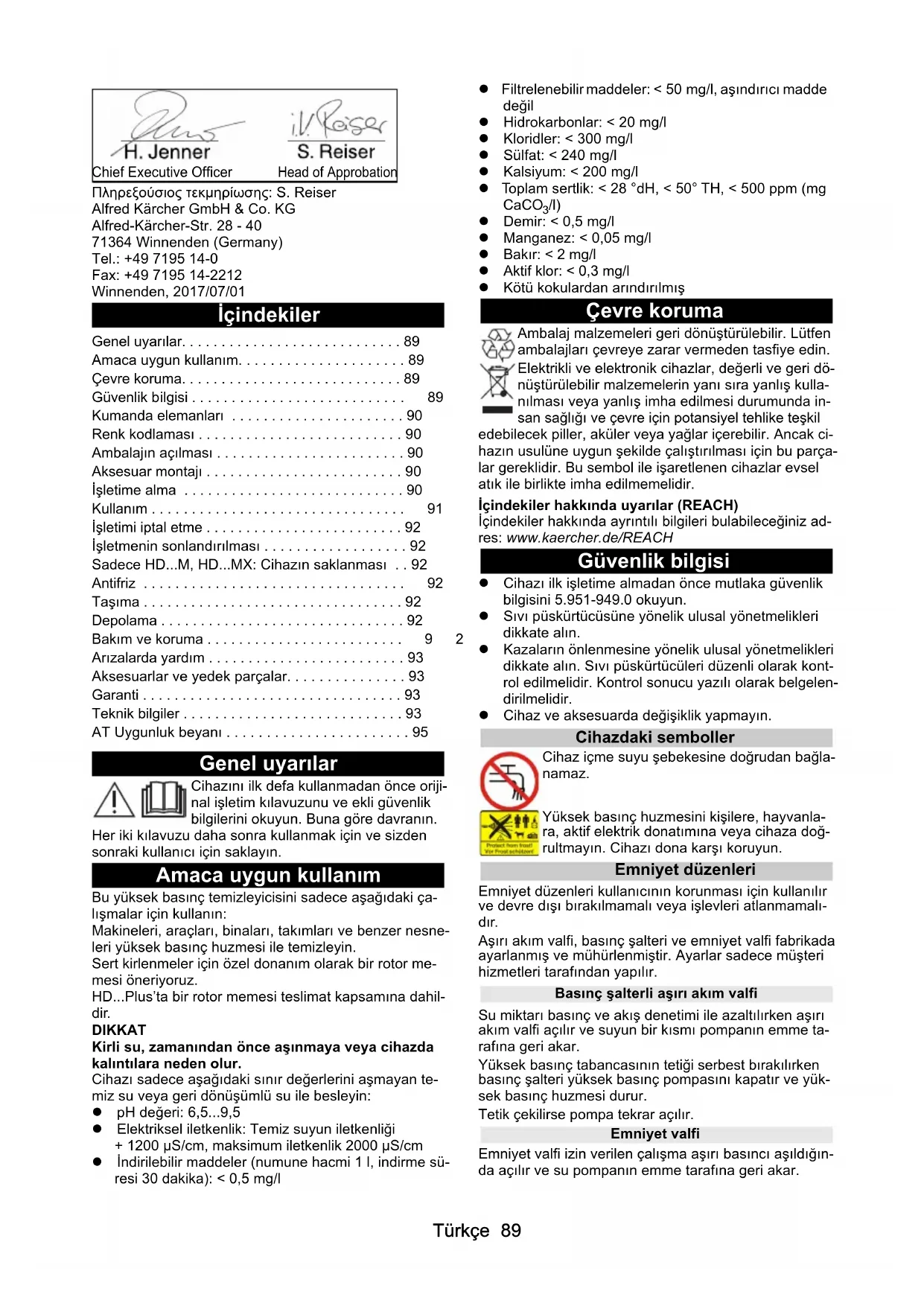

KULLANIM KILAVUZU HD 8184 M Plus Kärcher

Amaca uygun kullanim. 89

Cevre koruma. 89

Güvenlik bilgisi 89

Kumanda elemanlari 90

Renk kodlamasi 90

Ambalajin acilmasi 90

Aksesuar montaji 90

Isletime alma 90

Kullanim 91

Isletimiiptal etme 92

Isletmenin sonlandirilmasi 92

Sadece HD...M, HD...MX: Cihazin saklanmasi . 92

Antifriz 92

Tasima 92

Depolama 92

Bakim ve koruma 9

Anizalarda yardim 93

Akesuarlarveyedekparcalar. 93

Garanti 93

Teknik bilgiler 93

AT Uygunluk beyani 95

Genel uyarilar

Cihazini ilk defa kullanmadan once orijinal isletim kilavuzunu ve ekli guvenlik bilgilerini okuyun. Buna gore davranin.

Her iki kilavuzu daha sonra kullanmak icin ve sizden sonraki kullanici icin saklayin.

Amaca uygun kullanim

Bu yuksek basin temizleyicisini sadece asagidaki calismalar icin kullanin:

Makineri, araçları, binaları, takimları ve benzer nesneleri:yüksek basınç huzmesi ile temizleyin.

Sert kilenmeler icin özel donanim olarak bir rotor memesi oneriyoruz.

HD...Plus'ta bir rotor memesi teslimat kapsamina dahildir.

DIKKAT

Kirli su, zamanindan once asinmaya vya cihazda kalintilara neden olur.

Cihazi sadee asagidaki sinir degerlerini aşmayan temiz su veya geri donusumlu su ile besleyin:

pH degeri: 6,5...9,5
Elektriksel iletkenlik: Temiz suyun iletkenligi +1200 S / cm , maksimum iletkenlik 2000 S / cm
- Indirilebilir maddeler (numune hacmi 1 l, indirme su-resi 30 dakika): < 0,5 mg/l

Filtrelenebilir maddeler: < 50mg / l aindirici maddedegil
- Hidrokarbonlar: < 20 mg/l
- Kloridler: < 300 mg/l
Sulfat: < 240mg / l
Kalsiyum: < 200mg / l
- Toplam sertlik: < 28^ dH, < 50^ TH, < 500ppm( mg. CaCO_3/I )
Demir: < 0.5mg / l
- Manganez: < 0.05mg/l
- Bakir: < 2 mg/l
Aktif klor: < 0,3mg / l
Kotukokulardararindirlmis

Cevre koruma

Ambalaj malzemeleri geri donuusturulebilir. Lufen ambalajlar cevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, degerli ve geri donnusturulebilir malzemelerin yanı sira yanlş kulla-nilmasi veya yanlş imha edilmesi durumunda in-san sagligi ve cevre icin potansiyel tehlike teskil

edebilecek piller, aküler veya yaglar icerebilir. Ancak cihazin usulüne uygun seksilde calistirlmasiicensbu parçalar gereklidir. Bu sembol ile isaretlenen cihazlar evsel atik ile birlikte imha edilmemelidir.

icindekker hakkinda uyarilar (REACH)

Içindekiler hakkinda ayrintü bilgileri bulabileceginiz adres: www.kaercher.de/REACH

Güvenlik bilgisi

Cihazi ilk istetime almadan once mutlaka güvenlik bilgisini 5.951-949.0 okuyun.
Sivupuskurtucusune yonelik ulusal yonetmelikleri dikkate alin.
- Kazalarin onlenmesine yonelik ulusal yonetmelikleri dikkate alin. Sivi piskurtucileri duzenli olarak kontrol edilmelidir. Kontrol sonucu yazili olarak belgelendirilmelidir.
Cihaz ve aksesuarda degisiklik yapmayin.

Cihazardaki semboller

Cihaz ici suyu sebekesine匐ran baglanamaz.

Yuksek basinç huzmesini kiselere, hayvanla-ra, aktif elektrik donatimina veya cihaza dog-ultmayin. Cihazi dona karı Koruyun.

Emniyet duzenleri

Emniyet duzenleri kullanin korkuması icin kullanilir ve devre disi birakilmamalı veya islevleri atanmamalı dir.

Asirakimvalfi,basingsalteri ve emniyet valfifabrikada ayarlanmisve muhurlenmistir.Ayarlar sadece musteri hizmetleri tarafindan yapilir.

Basinc salterli asiri akim valfi

Su miktari basinç ve akis denetimi ile azaltilirken asiri akim valfi acilir ve suyun bir kismi pompanin emme tarafina geri akar.

Yüksek basinç tabancasinin tetigi serbest birakilirken basinç salteri yüksek basinç pompasini kapatir ve yüksek basinç huzmesi durur.

Tetakekilirspompa tekrar acilir.

Emniyet valfi

Emniyet valfi izin verilen calisma airi basinci asildiginda acilir ve su pompanin emme tarafina geri akar.

Kumanda elemanlari

Bakiniz grafik sayfası

①Koruma parcasi
②Meme
③Basingveakisdenetimi*
Huzme borusu EASY!Lock
⑤Yuksek basinç tabancasi EASY!Force
⑥Emniyet kolu
⑦Teik
⑧ Kilitaçma kolu
9Yuksek basinç hortumu EASY!Lock
10ltme dirsegi, ust (disari surulmus)
Hortum tamburu
12ltme dirsegi, alt (iceri surulmus)
⑬Lastik bant
14Kablo tutucu, HD...M'de hortum tutucusu da
(15)Huzme boru tutucusu
16 Rotor memesi icin meme tablasi
⑰Cihaz salteri
Huzme borusu icin kllif
Yuksek basinç baglantisi EASY!Lock
20Suzge
2 Hortum nipeli
22Rakor somunu
23Su baglantisi
24Kayarpabuc,sabitpabuc
25Kopukmemesi tutucusu*
26Yüsey temizleyici için taşima tutucusu
27ltme dirsegi kilit aqma mekanizmasi
(28)Kol

• tum cihaz varyasyonlarinda teslimat kapsamina dahildehyde gildir

Renk kodlamasi

• Temizleme sureci icin kumanda elemanlari sarı renklidir.
• Bakim ve servis icin kumanda elemanlari aqik gri renklidir.

Ambalajin acilmasi

1. Ambalaj iceriğini ambalaji acarken kontrl edin.
2. Tāṣṭma hasarlari varsa hemen bayiyi bilgilendirin.
3. Sadece HD...M PU icin: Cihazin duvar montaji icin ambalajin uzerindeki delik sablonunu saklayin.

Aksesuar montaji

Not

HD...M PU'da hiçbir aksesuar teslimat kapsamina dahil degildir.

Not

EASY!Lock sistemi bileşenleri bir hizl disli yardimiyla sadece bir tur ile hizl ve guvenli bir sekilde birleşirir.

Resim A

1. Yüksek basinç memesini huzme borusuna takin.
2. Rakor somununu takin ve elle sikin (EASY!Lock).
3. Huzme borusunu yüksek basinç tabancasina baglayin ve elinizle sikin (EASY!Lock).
4. Itme dirsegi kilit acma mekanizmasini czun.
5. ltme dirsejini on konumda disari cekin.

Hortum tamburu olmayan cihazlarda:

1. Yüksek basınç hortumunu cihazın yüksek basınç tabancası ve yüksek basınç böglantınsı baglıyan ve elinizle seks (EASY!Lock).

Hortum tamburu alan cihazlarda:

1. Önceden monte edilmigi yüksek basinç hortumundaki kablo böglayicisini Çikarin ve hortumu dikkatli bir sekilde tamburdan dondürün.
2. Yüksek basinç hortumunu diz bir sekilde yere koyun.
3. Kolu saat yönunde dondürun ve bu sirada yüksek basinç hortumunu eşit konumlarda hortum tamburuna sarin. Hortumun bülmemesine dikkat edin.
4. Yüksek basinç hortumunu yüksek basinç tabanca-sina baglayin ve elinizle sikin (EASY!Lock).

Isletime alma

Montaj HD...M PU

ATEHLIKE

Yaralanma tehlikesi, elektrik carpma tehlikesi

Su beslemesinin, elektrik baglantisinin ve yuksek basinç sebekesinin kurulumunu sadece yetkili uzmanlara yaptirin.

Ortam kosullari

Kuru, donsuz ortam.
- Patlama tehlikesi yok.
- Sabit, diz zemin veya tasa gucune sahip duvar.
- Oturma odalarinin veya ofislerin yakinina kurmayin (ses emisyonu).
- Bakim calismalari icin erisilebilir.
Kurulum yerinde su ciksi

Cihazi sabitleme

Not

Tutucuyu sabitlemek icin civatalari ve dubel teslimat kapsamina dahil degildir. Bunlar ek alınmaili ve takma yerinin taleplerine uygun olmalidir. Gerekli civata capi 6...8 mm.

ATEHLIKE

Yere duşen cihaz nedeniyle yaralanma tehlikesi

Sabitlme elemani secilirken cihazin agiriigi ve takmayerinin taima kapasitesini dikkate alin.

Resim B

1 Duvar montaji
Zemin montaji
③Montajacikligi
4 Tutucu

1. Duvar veya zemindeki delikleri delik sablonu ile isaretleyin.
2. Delikleri takın.
3. Tutucuyu takin, civatalari sadece hafifce sikin.
4. Tutucunun mesafesini açikağizl anahtar ile dondürerek ayarlayin.
5. Vidalari sikin.
6. Cihazi takin.

Elektrik baglantisi

ATEHLIKE

Elektrik carpması nedeniyle yaralanma tehlikesi Cihazi bir fişle elektrik sebekesine baglıyan. Elektrik sebekesi ile ayrilamaz bir böglanti kurulması)yasaktı.Fiş, sebeke ayirma icin kullanilir.

HD...M PU: Cihazin isletimi icin gerekli akim beslemesi sarekli isletim icin tasarlanmaldir.

HD...M PU: Calisma alanindaki akim taşiyan parçalar, kablolar ve cihazlar su huzmesi korumali olmalidir.

1. Sebeke fişini prize takın.

Su baglantisi

Bir su hattina baglanti

UYARI

Kirli suyun icme suyu sebekesine geri akisindan kaynaklanan saglik tehlikesi.

Su beslesemin yonetmeliigi dinkkate alin. Gecerli yonetmelikler uyarinca cihaz system ayirici si olmadan icme suyu sebekesinde isletilemez. KARCHER system ayirici syea EN 12729 Tip BA uyarinca alternatif bir system ayirici kullanin. Bir system ayirici sindan gecen su icilemez olarak siniflandirilamaz. Sistem ayirici si daima su beslesmesine baglayin,ogrudan cihazin su baglantisina asla baglamayin.

1. Su beslemsini giris basinci, giris sicutigi ve giris miktari aciisindan kontrl edin. Talepler icin bkz. Bolum "Teknik veriler".
2. Cihazin system ayirici ve su baglantisin bir hortum ile birleşirin (asgari uzunluk 7,5 m, asgari cap 1").

Giriṣ hortumu teslimat kapsamina dahil degildir.

1. Su girisini acin.

Suyu hazneden boşaltma

1. Vakum hortumunu (siparis numarası 4.440-207.0) ve filtreyi (siparis numarası 4.730-012.0) su baglantısina vidalayin.
2. Cihazin havaşın boşaltın.

Cihazin havasinibosaltin

1. Memeyi huzme borusundan dokun.
2. Su, baloncuksuz bir sekilde disari cikana kadar cihazi calistirin.
3. Havalandirma problelmerinde cihazi 10 saniye calistirin, arindan kapatin. Islemi birkac kez tekrarlayin.
4. Cihazi kapatin.
5. Memeyi tekrar vidalayin.

Sadece HD...M PU: Yüksek basinç kurulumu

Kurulumda sabit kurulu yuksek basin temizlememe systemleri icin ulusal olarak geleerli duzenlemeler dikkate alinmalidir.

1. Cihazi bir yüksek basinç hortum hatti ile sabit kurulu boru sebekesine baglayin.
2. Sabit kurulu boru sebekesini yön degisikligi gerekmeyecek sekilde doseyin.
3. Boru sebekesini basinç ve isi genlşmesinin dengelenmesi icin sonumlemeli hareketli kelepçe ve sabit kelepcelerle doseyin.
4. Asgari hat kesitleri: a Boru hatlari: Nominal genislik DN 15 (1/2"). b Hortum hatlari: Nominal genislik DN 6.

Kullanim

△TEHLIKE

Yüksek basinç su huzmesinden kaynaklanan yaralanma tehlikesi

Tetigi ve emniyet kolunu asla calistirilan konumda sabitlemeyin.

Yüksek basinç tabancası, emniyet kolu hasarlıysa kullanmayın.

Cihaz üzerindeki:tüm calismalardan once yuksek basinç tabancasinin emniyet kolunu one dokru itin.

Yüksek basinç tabancasını acma/kapatma

1. Yüksek basınç tabancasıni yüz: Emniyet kolunu ve tetigi calıstırın.
2. Yüksek basinç tabancasini kapatin: Emniyet kolun ve tetigi serbest birakin.

Yuksek basinç ile isletim

Cihaz dikey veya yatay isletilebirir.

Not

Cihaz basinç salteri ile donatilmşir. Motor sadece yüksek basinç tabancasi açiksa calisir.

1. Hortum tamburlu cihaz: Yüksek basç hortumunu hortum tamburundan tamamen Çikarin.
2. Cihaz Şalterini "I" konumuna aln.
3. Yüksek basinç tabancasin nin kilidini acin, bunun icin yüksek basinç tabancasin nin emniyet kolunu arkayaDOGRU itin.
4. Yüksek basinç tabancasini acın.
5. Basinç ve miktar denetimli cihazlarda: Çalışma basincini basinç ve miktar denetimini dondürerek ayarlayın.

Temizlememaddeleriyileisletme

Not

Temizleme maddeleri ile isletim icin bir kopuk puskurtucu (opsiyon) gereklidir.

△UYARI

Temizleme maddelerinin yanlş kullanimindan kaynaklanan saglik tehlikesi

Temizleme maddelerindeki güvenlik bilgisini dikkate alin.

DIKKAT

Uygun olmayan temizleme maddeleri cihaza ve temizlenecek nesneye zarar verebilir.

Sadece KÄRCHER tarafindan izin verilen temizlememaddelerini kullanin.

Temizleme maddelerindeki dozaj tavsiyelerini ve uyari-lari dikkate alin.

Çevre koruması icin temizleme maddelerini tasarruflu kullanin.

KARCHER temizleme maddeleri sorunsuz calismayi garanti eder. Lutfen danismanlik hizmeti alin veya katalogumuzu ya da temizleme maddesi bilgi brosrulerini talep edin.

Resim C

① Kopukmemesi
② Hazne
③ Kaplama takimi

Temizlik maddesi ekleme: 3=yuksek, 2=orta, 1=dusuk

④yakum hortumu
⑤ huzme borusu

1. Hazneyi sokiun.

2. Istenen blendajvakum hortumuna takin.

3. Temizleme maddelerini hazneye doldurun.

4. Hazneyi kopuk memesine vidalayin.
5. Huzme borusundaki memeyi cikarin.
6. Kopuk memesini yuksek basinç tabancasina takin ve elle seksin.
7. Yüksek basinç temizleyicisini isletime aln.

Tavsiye edilen temizleme yontemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir sekilde piskurtun ve etki etmesini bekleyin (kurutmayin).
2. Czülen kiri yüksek basinç huzmesi ile yikayin.

Kopuk mizragini yikama

Kopuk mizragi kullanildiktan sonra temizleme maddesi kalintilarinin onlenmesi icin yikanmalidir.

1. Hazneyi sokun.
2. Temizleme maddesi kalıntilarinı teslimat ambalajın dokun.
3. Hazneyi temiz suyla doldurun.
4. Hazneyi kopuk memesine vidalayin.
5. Köpuk memesini, temizleme maddesi kalıntilarin yikamak icin yakl. 1 dakika boyunca calistırın.
6. Hazneyi boşaltın.

Isletimiiptal etme

1. Yüksek basinç tabancasın kapatın, cihaz kapanır.
2. Yüksek basinç tabancasini emniyete alin, bunun icin emniyet kolunu oneogrutitin.

Not

Cihaz kapatilirken su basinci yaki. 70 azaltilir. Böylece yuksek basinç tabancasinin calistirma kuvveti azalir ve cihazın kullanim ömrü artar.

Isletime devam etme

1. Yüksek basinç tabancasinin kilidiniinceton, bunun icin emniyet kolunu arkayadoğan itin.
2. Yüksek basinç tabancasıni açın, cihaz yeniden calışir.

Isletmenin sonlandirilmasi

1. Su girişini kapatin.
2. Yüksek basinç tabancasiniinceton.
3. Cihaz salterini "I" konuma getirin ve cihazi 5 ila 10 saniye calistirin.
4. Yüksek basinç tabancasını kapatin.
5. Cihaz salterini "0/OFF" konumuna getirin.
6. Sebeke fisini sadece kuru ellere ile prizden cekin.
7. Su girisini cikarin.
8. Cihaz basinçsiz olana kadar yüksek basinç tabancasini açın.
9. Yüksek basinç tabancasini emniyete alin, bunun icin emniyet kolunu oneogrutin.

Sadece HD...M, HD...MX: Cihazin saklanmasi

1. Yüksek basinç tabancasıyla huzme borusunu huzme borusu kılıfina koyun ve huzme borusu tutucusuna kiliteyin.
2. Sebeke kablosunu kablo tutucunun etrafina sarin.
3. HD...M: Yüksek basinç hortumunu sarin, hortum tablası uzerinden sarktin ve lastik bantla emniyete alin. HD...MX: Yüksek basinç hortumunu hortum tamburuna sarin ve kolun tutamagıni katlayin.
4. Itme dirsegi kilit aça ma mekanizmasina basin ve itme dirsegini iceri itin.

Antifriz

DIKKAT

Antifriz, suyu tamamen boşaltilan cihaza zarar vermez.

Cihazi don olmayan bir yerde muhafaza edin.

Don olmayan bir yataklama mumkun degilse:

1. Suyun bosaltin.
2. Piyasada bulunan antifrizi cihaza pompalayin.
3. Cihazi, pompa ve hatlar boş olana kadar maksimum 1 dakika boyunca calistirin.

Not

Glikol bazı motorlu araçlar ilep iyasada bulunan antifirizi kullanın. Antifriz üreticisin kullanim yönmeliklerini)dikkate alin.

Taşima

TEDBIR

Yaralanma tehlikesi, zarar gorme tehlikesi

Tasima sirasinda cihazin aigriligina dikkat edin.

DIKKAT

Zarar gorme tehlikesi

Yuksek basinç tabancasinin tetigini zararlara karşi koruyun.

1. Araçificantaşimada cihazi ilgili geleçeri direktifler uyarınca kayma ve devrilmeye karsi emniyete alin.
2. Uzun mesafelerde taşimak icin cihazi itme dirseğinin arkasindan seksin (HD...M PU'de degil).
3. Merdiven Çıkarken cihazi basamak basamak yukariçekin. Kayar tabuç govdeyi hasarlara karsi korur (HD...M PU'de degil).

Sadece HD...M, HD...MX: Yüzey temizleyici icin tasıma tutucusu

1. Yüzey temizleyicinin böglanti ağzini yüksek basınç temizleyicisin tasıma tutucusuna takın.
2. Rakor somununu yaklaik 1 tur vidalayin.

Depolama

TEDBIR

Yaralanma tehlikesi, zarar gorme tehlikesi.

Yataklama sirasinda cihazin aigriligina dikkat edin.
1. Cihazi sadece ic mekanlarda yataklayin.

Bakim ve koruma

△TEHLIKE

Cihazin istenmeden calismasindan ve elektik carpmasindan kaynaklanan yaralanma tehlikesi.

Butun islerden once cihazi kapatin ve sebeke fisini cekin.

Emniyet muayenesi/bakim sözlemesmi

Bayiniz ile duzenli bir emniyet muayenesi kararlaşirabilirsiniz veya bir bakim sözlemesi yapabilirsiniz. Lütfendanismanlık hizmeti alin.

Her isletimden once

1. Baglanti kablosunu hasar aci sindan kontrl edin, hasarli kabolari yetkili musteri hizmetleri veya elektrik uzmanı tarafindan derhal degistirin.
2. Yüksek basinç hortumunu hasar açından kontrol edin, hasarl yüksek basinç hortumunu derhal degişirin.
3. Cihazda sizdirmazligi kontrol edin. Dakikada 3 damla suya izin verilir. Aşiri siziştıdağ:iusteri hizmetleri ile iletişiyeGPCN.

haftalk

1. Su baglantisindaki szgeci temizleyin.

Su baglantisindaki suzgeci temizleyin

1. Rakor somununu gezün.
2. Hortum durdurucusunu süzgeç ile disari seksin.
3. Sümşecin Dennis temizleyin ve yikayın.

Bilgi: Hortum durdurucusunun alti kosesini cihazda baglanti icin hizalayin.

1. Hortum durdurucusunu süzge ile yerleştinir.
2. Rakor somununu sikin.

Her 500 isletimde bir, asgari yllhk

1. Cihazin bakimini musteri hizmetlerine yaptirin.
2. Yagi degiistrin.

Yagi degiistirin

Not

Yag miktari ve turu icin bkz. Bolum "Teknik veriler"

1.4 adet vidayi dondurerek cikarin.
2. Cihaz kapağıni kaldirin.

Resim D

1. Yag cikis hortumunu asaigiya dokru dondurun ve bir yag toplama haznesi ile tutun.

2. Tapaları yag Çiş hortumundan Çikarın.

3. Kapagi kaldirin.
4. Köpuk maddesini yag kabindan Çikarin.
5. Yag tamamen boşalana kadar bekleyin.

Resim E

1. Tapalari yag cikis hortumuna takin.
2. Yag cikis hortumunu yukariya dokru dondurun ve yerine oturtun.
3. Ölçülen yag miktarı nı doldurun.
4. Köpuk maddesini yag kabina yerleştinir.
5. Kapaigi takin ve bastirin.

Resim F

Arizalarda yardim

△TEHLIKE

Cihazin istenmeden calismasindan ve elektik carpmasindan kaynaklanan yaralanma tehlikesi.

Butun islerden once cihazi kapatin ve sebeke fisini cekin.

Elektrikli yapi parçalarini sadece yetkili mûsteri hizmetleri tarafindan kontrol attirin ve onartin.

Bu bolumde yer almayan arizalarda, sufheli durumlarda ve açikça belirtildiginde yetkili musteri hizmetlerine basvurun.

Cihaz calismiyor

• Baglanti kablosunda hasar kontrlu yapin.
  Sebeke gerilimini kontrl edin.

Teknik bilgiler

HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Elektrik böglantı
Şebeke gerilimi V 230 230 230 400 400 400 230
F a z			~	1	1	1	3	3
Şebeke frekansi	Hz	50	50	50	50	50	50	50
Bağlanti güçü	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Koruma Türü		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Şebeke emniyeti (geçikmeli)	A	16	16	16	16	16	16	16
Uzatma kablosu 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Su böglantı
Giriş basıncı (maks.)	MPa	1	1		1	1	1	1
Giriş sıçakkıngı (maks.)	°C	60	60	60	60	60	60	60
Giriş miktarı (min.)	l/min	12	12	12	12	12	12	12

Cihaz airi isinmsa:

a Cihaz salterini "0" konumuna alin.
b Cihazi en az 15 dakika soqumaya birakin.
c Cihaz salterini "1" konumuna alin.

• Elektrik arizalarinda musteri hizmetlerine basvurun.

Cihaz basinca ulasmyor

• Memenin boyutunu kontrol edin, gerekli boyut icin bkz. Bölüm "Teknik veriler".
  Cihazin havasini bosaltin, bakiniz Bolum "Cihazin havasini bosaltma".
• Su baglantisindaki suzgeci temizleyin.
• Su giriş miktarı kontrol edin, gerekli miktarlı icin bkz. Bölüm "Teknik veriler".
• Memeyi temizleyin.
  Gerektiginde musteri hizmetlerine basvurun.

Pompa sizdiriyor

Dakikada 3 damla su cikisina izin verilir.

• Asiri kirlenmelerde cihazi,müsteri hizmetleri tarafindan kontrol etirin.

Pompa vuruyor

• Su hattinda sizdirmazligi kontrol edin.
  Cihazin havasini boşaltı, bakınüz Bölüm "Cihazin havasini boşaltma".
  Gerektiginde musteri hizmetlerine basvurun.

Temizlememaddesi karismicokduuk

Kopukmemesininkabini doldurun.
Daha buyu blendaji vakum hortumuna takin.
Vakum hortumunu ve kopuk memesini temizlememaddesi kalintilar aciindan kontrol edin. Kalintilarlik suyla temizleyin.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanin. Bu parçalar cihazın güvenli ve arizasiz calismasini saglar.

Akesuuar ve yedek parçalara iliskin bilgiler icin adres: www.kaercher.com.

Garanti

Her ülkede yetkili distributörümuz tarafindan verilmis garanti Şartlari geleçerlidir. Garanti suresi icinde cihazınizda olşan muhtemel hasarlıarı, arizanin kaynagi Üretim veya malzeme hatası olduğu surece üretcisiz olarak karsiliyoruz. Garanti durumunda satı fişi ile saticiya veya yetkili servise basvurun.

(Adres icin Bkz. Arka sayfa)

	HD 6/15 M	HD 6/15 MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Emme yüksekliigi (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5
Cihaz performers
Standart enjektörun enjektör boyutu -- 033 033 033 038 038 043
Çalıma basınci MPa 15 15 17 17 14
Çalıma basınci (maks.) MPa 22,5 22,5 22,5 25,5 25,5 21
Pompalamama miktarı, su l/min 9,3 9,3 9,3 11,5 11,6 11,6 11,5
Yüksek basınç tabancasinin geri tep- N me kuvveti	21,3 21,3 21,3 21,3 21,3 21,3 21,3
Ebatlar ve ağırkıkar
Tipik istletim ağırkıkar	kg	30 33 25 32 35 27 39
Uzunluk	mm	455 455 290 455 455 290 455
Genişlik	mm	400 400 300 400 400 300 400
Yükseklik, alt itme dirseği, (üst)	mm	700 (970)	890 (970)	565 700 (970)	890 (970)	565 700 (970)
Yaq'miktarı	I	0,25 0,25 0,25 0,20 0,20 0,20 0,35
Yaq cinsi	Tip	15W40	15W40	15W40	15W40	15W40	0W40
EN 60335-2-xx uyarınca tespit edilendehyer
El-kol titreşimi değeri	m/s2	2,4 2,8 2,4 3,0 2,9 3,0 2,7
Belirşilik K	m/s2	0,7	0,8	0,7	0,8	0,8	0,8
Ses basınç seviyesi	dB(A)	74 74 76 79 78 79 68
Belirşilizk KpA	dB(A)	3	3	3	3	3	3
Ses Güçü seviyesi LWA + Belirşilizk KWA	dB(A)	90	90	92	95	94	95
	HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrik böglantisi
Şebek gerilimi	V	230	400	400	400	400	400
Faz	~	1	3	3	3	3	3
Şebek frekansı	Hz	50	50	50	50	50	50
Başlantı Gücü	kW	3,4	4,2	4,2	4,6	4,6	4,6
Koruma Türü	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Şebek emniyeti (geçikmeli)	A	16	16	16	16	16	16
Uzatma kablosu 30m	mm2	2,5	2,5 2,5	2,5 2,5	2,5
Su böglantisi
Girişi basinci (maks.)	MPa	1	1	1	1	1	1
Girişi sıçaklıigi (maks.)	°C	60	60	60	60	60	60
Girişi miktarı (min.)	l/min	12	12	12	12	12	12
Emme yüksekligi (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Cihaz performers
Standart enjektörün enjektör boyutu --	043	042	042	042	042	042	042
Çalıma basinci	MPa	14	16	16	18	18	18
Çalıma basinci (maks.)	MPa	21	24	24	27	27	27
Pompalamama miktarı, su	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Yüksek basınç tabancasinin geri tepme kuvveti	N	21,3	21,3	21,3	21,3	21,3	21,3
Ebatlar ve ağırkıkar
Tipik istletim ağırkıkar	kg	42	40	43	41	44	36
Uzunluk	mm	455	455	455	455	455	290

	HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Genişlik mm 400 400 400 400 400 300
Yükseklik, alt itme dirsegli, (üst) mm 890 (970) 700 (970) 890 (970) 700 (970) 890 (970) 565
Yağ miktarı l 0,35 0,35 0,35 0,35 0,35
Yağ*cinski Tip 0W40 15W40 15W40 15W40 15W40
EN 60335-2-xx uyarınca tespit edilen değerler
El-kol titreşimiGeorge m/s	2	2,7	2,4	2,5	2,3	2,3
Belirsiszik K	m/s²	0,8	0,7	0,7	0,7	0,7
Ses basınç seviyesi	dB(A)	69	70	72	75	73
Belirsiszik KpA	dB(A)	3	3	3	3	3
Ses Güncü seviyesi LWA+ Belirsiszik KWA	dB(A)	85	86	88	91	89

Teknik degisiklik hakki sakldir.

AT Uygunluk beyani

Isbu belgeyle, asagida adi gecen cihazin mevcut tasa rimi yapirarzi ve tarafimizdan piyasaya surulen modeliyle AT direktifinin ilgili temel guvenlik ve saglik yukumluluklerine uygun oldugunu benan ederiz. Bizim onayimiz olmadan makinede yapilan bir degisiklik durumunda, bu aciklama gecerliigiini kaybeder.

Urun: Yüksek basin temizleyicisi

Tip: 1.150-xxx

Igili AT direktifleri

2000/14/AT

Uygulanan uyumlastirilmis normlar

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11: 2000

Uygulanan uygunluk degerlendirme yontemi

2000/14/AT: Ek V

Ses gucu seviyesi dB(A)

	ölcülen	garanti edi- len
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91

	ölçügen	garanti edi- len
HD 8/18-4 MX	37	39
HD 8/18-4 M PU	90	92

Aşàğida imzası olan, yönetim adina ve yönetim yetkisi ne sahip olarak hareket eder.

Dokumantasyon yetkilisi: S. Reiser
