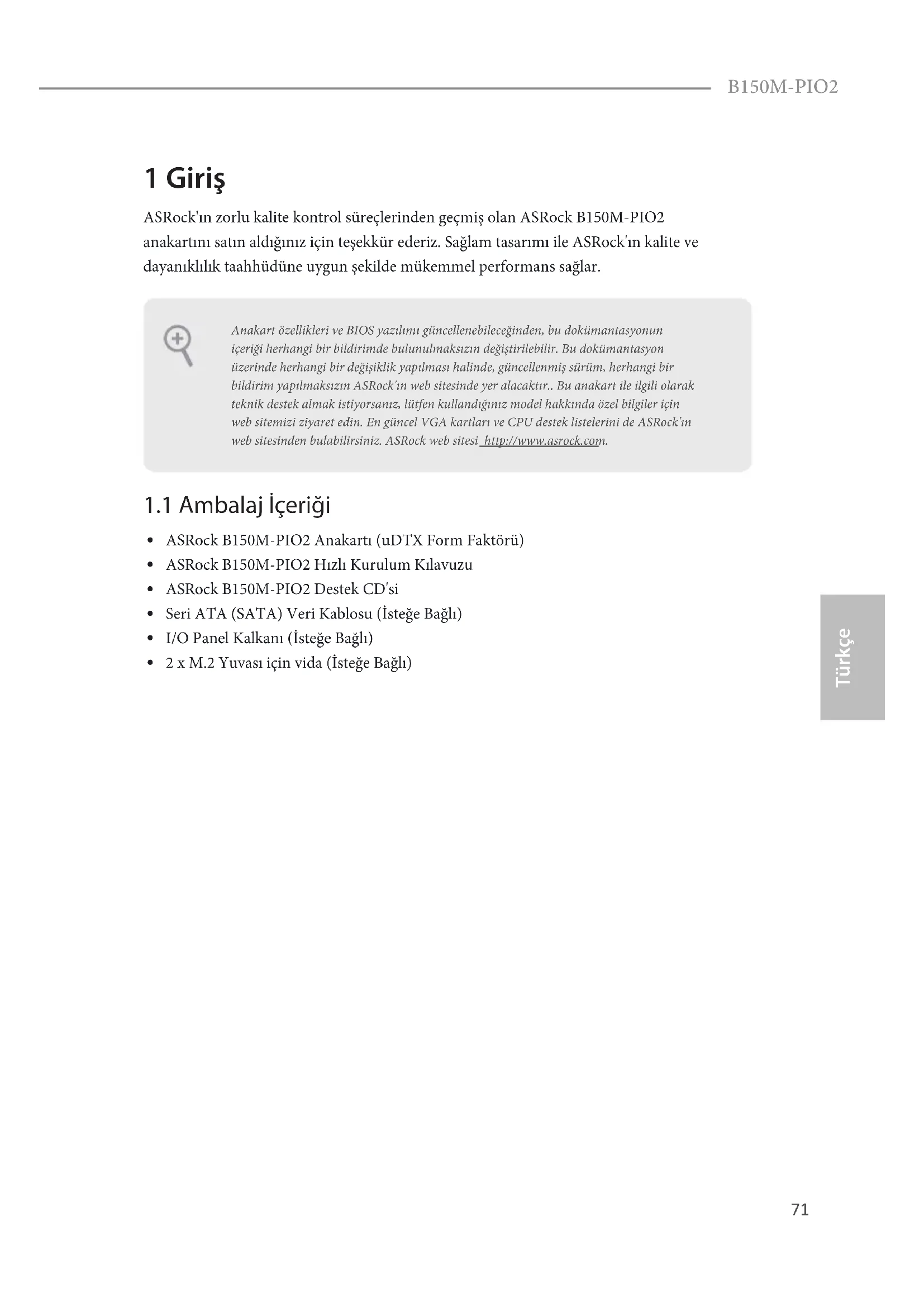

GND TTXD1DDCD#1 RRI#171 Türkçe B150M-PIO2 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock B150M-PIO2 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock B150M-PIO2 Anakartı (uDTX Form Faktörü)

ASRock B150M-PIO2 Hızlı Kurulum Kılavuzu

Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

I/O Panel Kalkanı (İsteğe Bağlı)

2 x M.2 Yuvası için vida (İsteğe Bağlı) Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.72 Türkçe

uDTX Form Faktörü PIO ve Mikro ATX destekler

Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

95W’ye kadar CPU’yu destekler

5 Güç Saası tasarımı

Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

2 x DDR4 DIMM Yuvası

DDR4 2133 ECC olmayan, arabelleksiz bellek destekler

Maksimum sistem belleği kapasitesi: 32GB

Intel® Üstün Bellek Proli (XMP) 2.0 özelliğini destekler

DIMM Yuvalarında 15μ Altın Temas Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

1 x M.2 Yuvası (Key E), 2230 WiFi/BT modülünü destekler Grakler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• En fazla paylaşımlı bellek boyutu farklı işletim sistemlerine göre değişiklik gösterebilir.

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle D-Sub ve HDMI bağlantı noktalarını destekler

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar maksimum çözünürlükte HDMI destekler

1920x1200 @ 60Hz'ye kadar D-Sub işlevini destekler73 Türkçe B150M-PIO2

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

HDMI Bağlantı Noktalarıyla HDCP destekler

HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler Ses

• 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

WAN Açılışını Destekler

LAN Açılışını Destekler

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Kablosu Algılama destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare Bağlantı Noktası

1 x PS/2 Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x HDMI Bağlantı Noktası

2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))*

• ACPI uyandırma işlevi yalnızca USB01 bağlantı noktalarında desteklenir.

2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

4 x SATA3 6,0 Gb/s Bağlayıcısı, NCQ, AHCI ve Tak Çıkar destekler

1 x Ultra M.2 Yuvası, 2260/2280 tip M.2 SATA3 6.0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler*

• Önyükleme diskleri olarak NVMe SSD destekler

• ASRock U.2 Takımını destekler Bağlayıcı

1 x COM Bağlantı Noktası Bağlantısı

1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

1 x Kasa Fanı Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 4 pim 12V Güç Bağlayıcısı

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

ACPI 5.0 Uyumlu uyandırma olayları

DRAM, PCH 1,0V Gerilimi Çoklu Ayarlama Donanım Monitörü

CPU/Kasa sıcaklığı tespiti

CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

Voltaj izleme: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V75 Türkçe B150M-PIO2 Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar vere- bilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 121. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)76 Türkçe

1.3 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 10) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. GND

RESET#PWRBTN#PLED-PLED+

GND77 Türkçe B150M-PIO2 Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 11) Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_1: bkz. sf.1, No. 9) (SATA3_2: bkz. sf.1, No. 8) (SATA3_3: bkz. sf.1, No. 7) (SATA3_4: bkz. sf.1, No. 6) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB_2_3) (bkz. sf.1, No. 16) (9-pin USB_4_5) (bkz. sf.1, No. 12) Bu ana kartta iki ana bağlantı. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_3_4) (bkz. sf.1, No. 14) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Türkçe Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 17) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Konektörü (4-pin CHA_FAN1) (bkz sf.1, No. 3) Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcısı (4-pin CPU_FAN1) (bkz sf.1, No. 2) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 5) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13’e bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.

Türkçe B150M-PIO2 ATX 12V Güç Bağlayıcısı (4-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 4-pin ATX 12V güç bağlayıcısı sağlamaktadır. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 15) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 13) Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destek- ler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
