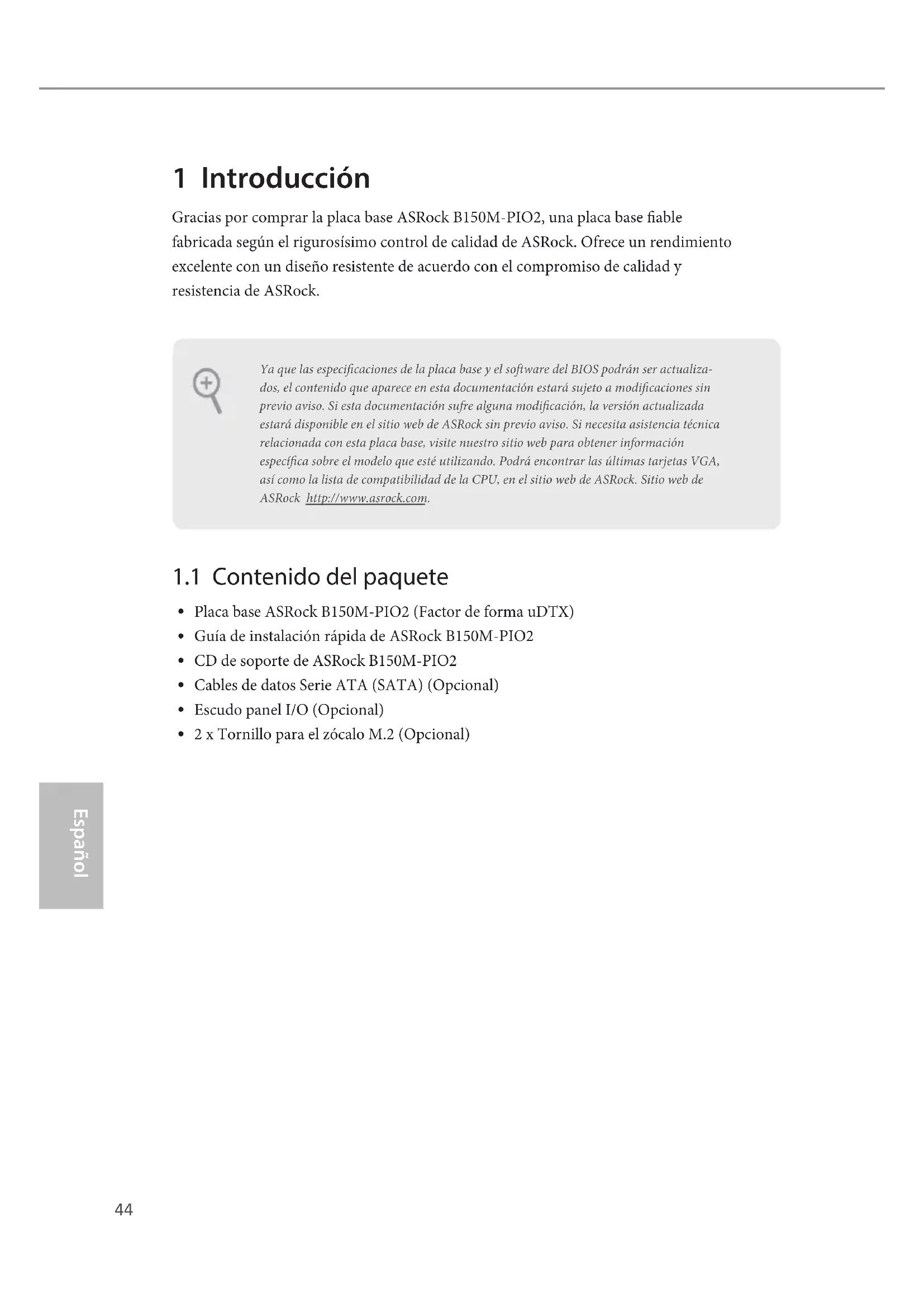

GND TTXD1DDCD#1 RRI#144 Español 1 Introducción Gracias por comprar la placa base ASRock B150M-PIO2, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

Guía de instalación rápida de ASRock B150M-PIO2

Cables de datos Serie ATA (SATA) (Opcional)

Escudo panel I/O (Opcional)

2 x Tornillo para el zócalo M.2 (Opcional) Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualiza-dos, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.45 Español B150M-PIO2

Diseño de condensador sólido CPU

Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación

Compatible con CPU de hasta 95W

Diseño de 5 fases de alimentación

Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

Tecnología de memoria de Doble Canal DDR4

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

Capacidad máxima de la memoria del sistema: 32GB

• Admite unidad de estado sólido de NVMe como disco de arranque

1 x Zócalo M.2 (Key E), que admite el módulo 2230 WiFi/BT Grácos

La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.46 Español

Salida gráca dual: compatible con puertos D-Sub y HDMI mediante controladores de pantalla independientes

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz

Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

Compatible con función HDCP con puerto HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto HDMI Audio

• Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con protección por sobretensión (protección ASRock Full Spike)

Compatible con Wake-On-LAN

Compatible con protección contra rayos y electricidad elec- trostática (protección ASRock Full Spike)

Admite la detección de cable LAN

Compatible con Ethernet de consumo eciente de energía 802.3az

Compatible con PXE47 Español B150M-PIO2 Panel trasero I/O

1 puerto de ratón PS/2

1 puerto de teclado PS/2

2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))*

• La función de reactivación ACPI solo se admite en puertos USB01.

2 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Alma- cenamiento

4 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con NCQ, AHCI y conexión en caliente

1 x Zócalo Ultra M.2 que admite el módulo SATA3 6.0 Gb/s M.2 de tipo 2260/2280 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)*

• Admite unidad de estado sólido de NVMe como disco de arranque

1 cabezal de intrusión de chasis y de altavoces

1 Conector (4 contactos) para el ventilador de la CPU (control de velocidad de ventilador inteligente)

1 Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

• El conector de ventilador de la CPU admite el ventilador de la CPU con una potencia de ventilador máxima de 1 A (12 W).

1 Conector de alimentación ATX de 24 pines

1 conector de alimentación de 12V de 4 pines

2 cabezal USB 2.0 (compatible con 4 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))48 Español Función del BIOS

BIOS legal UEFI AMI de compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación conformes con ACPI 5.0

Compatible con SMBIOS 2.7

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

Control multivelocidad del ventilador de la CPU/Chasis

Detección de CUBIERTA ABIERTA

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 121 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreacel- eración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los compo- nentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com49 Español B150M-PIO2

1.3 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 10) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indi- cador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, aseg- úrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. GND

RESET#PWRBTN#PLED-PLED+

GND50 Español Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág.1, N.º 11) Conecte la intrusión de chasis y el altavoz del chasis a este cabezal. Conectores Serie ATA3 (SATA3_1: consulte la pág.1, N.º 9) (SATA3_2: consulte la pág.1, N.º 8) (SATA3_3: consulte la pág.1, N.º 7) (SATA3_4: consulte la pág.1, N.º 6) Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Cabezales USB 2.0 (USB_2_3 de 9 contactos) (consulte la pág.1, N.º 16) (USB_4_5 de 9 contactos) (consulte la pág.1, N.º 12) Esta placa base tiene dos base de conexiones. Cada cabezal USB 2.0 admite dos puertos. Cabezal USB 3.0 (USB3_3_4 de 19 contactos) (consulte la pág.1, N.º 14) Además de dos puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB

GND FAN_VOLTAG E_CONTROLFAN_SPEEDFAN_SPEED_ CONTROL Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 17) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Conector del ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 3) Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conector del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ven- tilador de CPU de 3 pines, conéctelo al Pin 1-3. Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 5) Esta placa base contiene un conector de aliment- ación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

GND FAN_VOLTAG E_CONTROLFAN_SPEEDFAN_SPEED_ CONTROL52 Español Conector de alimentación ATX de 12V (ATX12V1 de 4 pines) (consulte la pág.1, N.º 1) Esta placa base contiene un conector de alimentación ATX de 12V y 4 pines. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 15) Este cabezal COM1 admite un módulo de puerto serie. Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 13) Este conector es compatible con el sistema Módulo de Plataforma Se- gura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)
