MANUALE UTENTE B150MPIO2 ASROCK

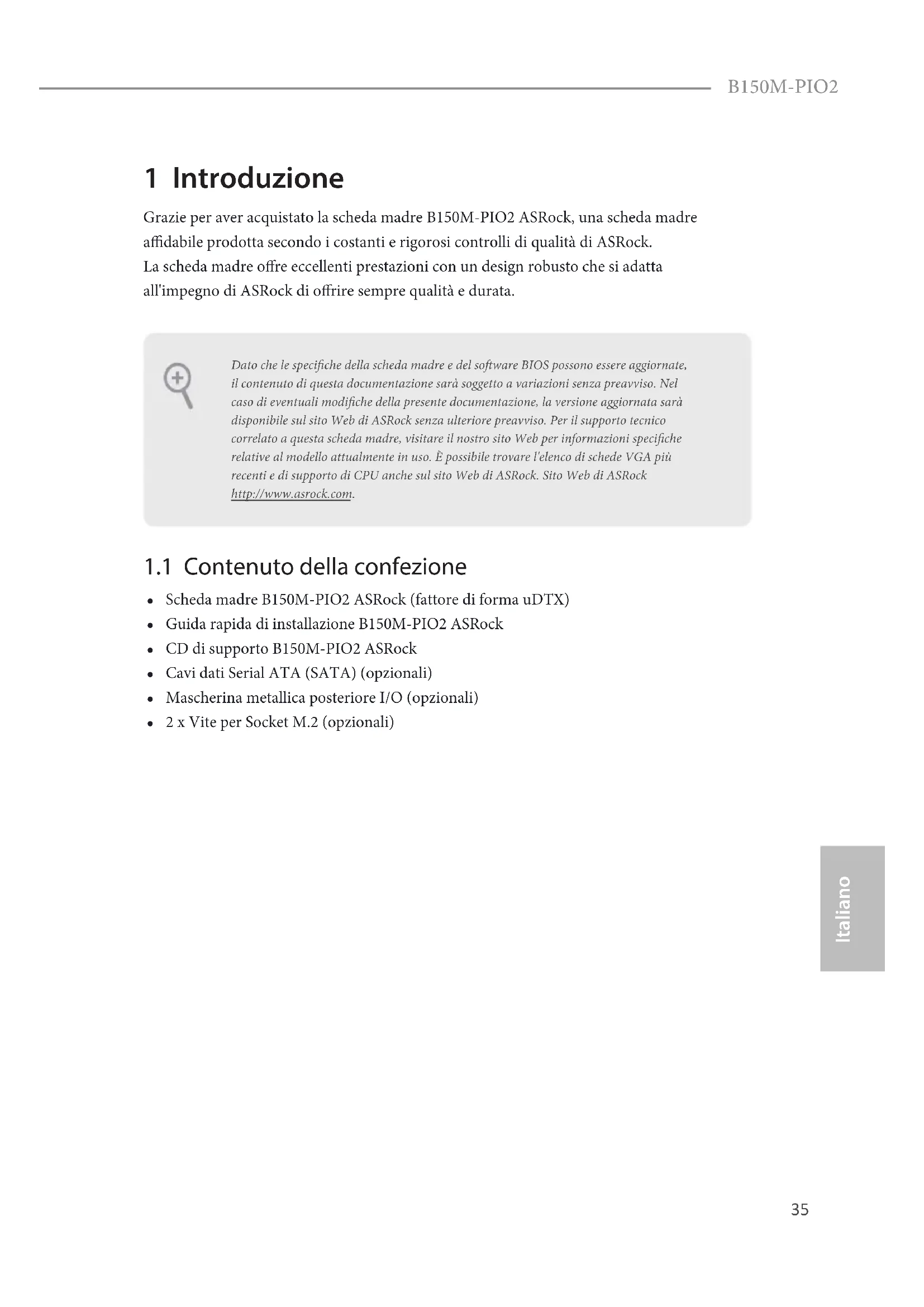

GND TTXD1DDCD#1 RRI#135 Italiano B150M-PIO2 1 Introduzione Grazie per aver acquistato la scheda madre B150M-PIO2 ASRock, una scheda madre adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Scheda madre B150M-PIO2 ASRock (fattore di forma uDTX)

Guida rapida di installazione B150M-PIO2 ASRock

CD di supporto B150M-PIO2 ASRock

Cavi dati Serial ATA (SATA) (opzionali)

Mascherina metallica posteriore I/O (opzionali)

2 x Vite per Socket M.2 (opzionali) Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.36 Italiano

Il fattore di forma uDTX supporta PIO e Micro ATX

Design condensatore solido CPU

Tecnologia con memoria DDR4 a doppio canale

Supporto di moduli di memoria ECC UDIMM (funzionamento in modalità non-ECC)

Capacità max. della memoria di sistema: 32 GB

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

1 x Angolo retto Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Le dimensioni della memoria massima condivisa variano in base ai vari sistemi operativi.

Doppia uscita graca: Supporto di porte D-Sub e HDMI tramite controller display indipendenti

Supporta HDMI con risoluzione massima no a 4K x 2K (4096 x 2160) a 24Hz / (3840 x 2160) a 30Hz37 Italiano B150M-PIO2

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

Supporto accelerazione codec multimediale: HEVC, VP8, VP9

Supporto di HDCP con le porta HDMI

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porta HDMI Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

Supporta il rilevamento cavo LAN

1 x porta tastiera PS/2

2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))*

• La funzione di riattivazione ACPI è supportata solo su porte USB01.

2 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono38 Italiano Archiviazione

• Supporto di SSD NVMe come disco d’avvio

• Supporta kit ASRock U.2 Connettore

1 x Collettore porta COM

1 x collegamento altoparlante e intrusione telaio

1 x connettore ventola telaio (4 pin) (Smart Fan Speed Control)

• Il connettore della ventola della CPU supporta ventole della CPU con una potenza massima di 1 A (12 W).

1 x connettore alimentazione ATX 24 pin

1 x Connettore alimentazione 12V 4-pin

1 x connettore audio pannello frontale

2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 5.0

Regolazione variabile tensione DRAM, PCH 1,0V Hardware Monitor

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore,

Italiano B150M-PIO2 Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 121 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)40 Italiano

1.3 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 10) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano corret- tamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. GND

RESET#PWRBTN#PLED-PLED+

GND41 Italiano B150M-PIO2 Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 11) Collegare l’intrusione telaio e l’altoparlante a questo collegamento. Connettori Serial ATA3 (SATA3_1: vedere pag. 1, n. 9) (SATA3_2: vedere pag. 1, n. 8) (SATA3_3: vedere pag. 1, n. 7) (SATA3_4: vedere pag. 1, n. 6) Questi quattro connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB_2_3 a 9 pin) (vedere pag. 1, n. 16) (USB_4_5 a 9 pin) (vedere pag. 1, n. 12) Su due scheda madre ci sono uno connettore. Ciascun header USB

2.0 può supportare due

porte. Header USB 3.0 (USB3_3_4 19 pin) (vedere pag. 1, n. 14) Oltre alle due porte USB

3.0 sul pannello I/O, su

questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Italiano Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 17) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Connettore della ventola dello chassis (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 3) Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra. Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di col- legare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un’alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces- sario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Italiano B150M-PIO2 Connettore di alimentazione ATX da 12 V (ATX12V1 a 4 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 4 pin. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 15) Questo header COM1 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 13) Questo connettore supporta il sistema Trusted Platform Mod- ule (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piat- taforma.
