KULLANIM KILAVUZU H110MHG4 ASROCK

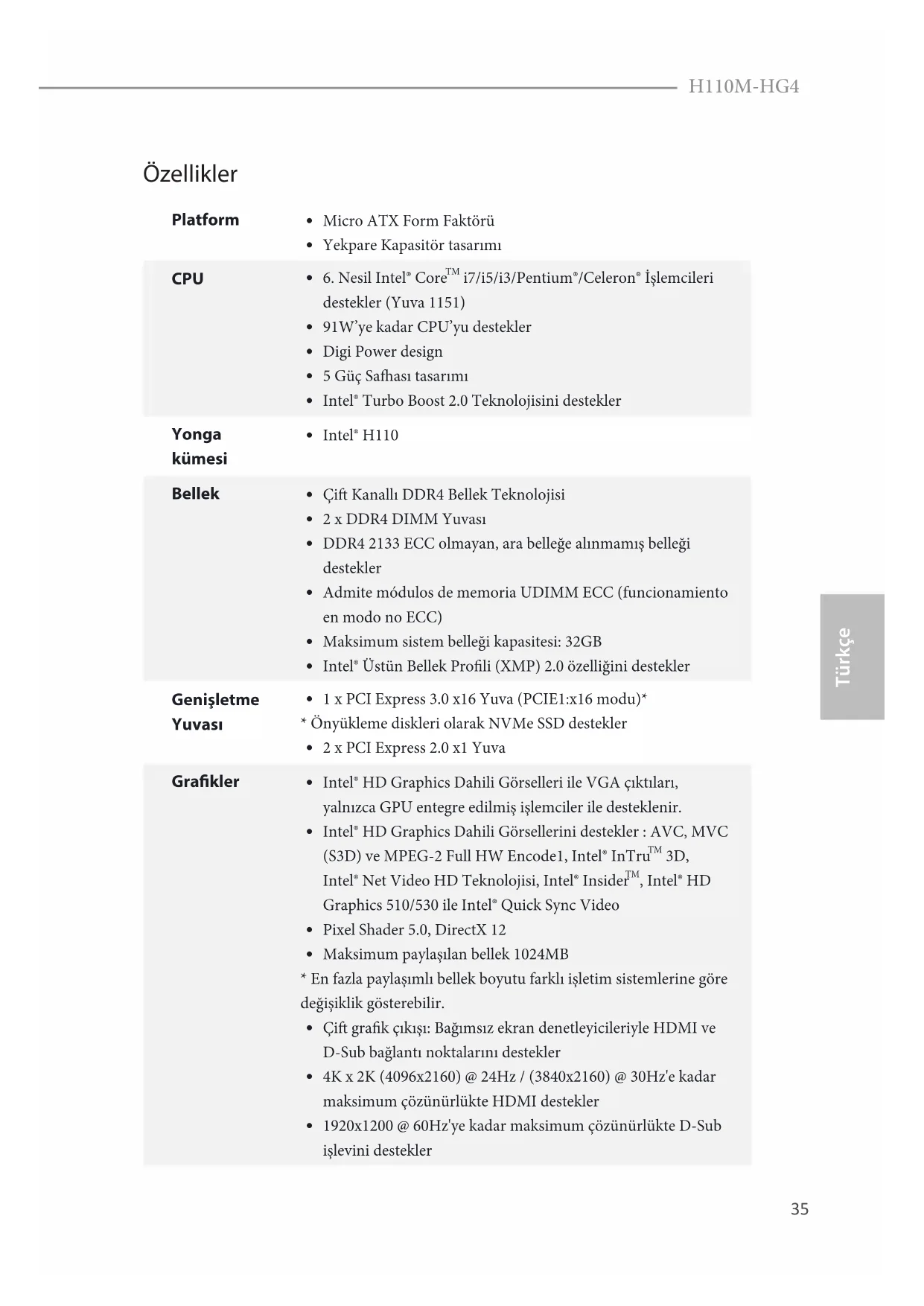

Türkçe H110M-HG4 Özellikler Platform

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

91W’ye kadar CPU’yu destekler

5 Güç Saası tasarımı

Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

2 x DDR4 DIMM Yuvası

DDR4 2133 ECC olmayan, ara belleğe alınmamış belleği destekler

Maksimum sistem belleği kapasitesi: 32GB

Intel® Üstün Bellek Proli (XMP) 2.0 özelliğini destekler Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• En fazla paylaşımlı bellek boyutu farklı işletim sistemlerine göre değişiklik gösterebilir.

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle HDMI ve D-Sub bağlantı noktalarını destekler

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar maksimum çözünürlükte HDMI destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte D-Sub işlevini destekler36 Türkçe

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

HDMI Bağlantı Noktalarıyla HDCP destekler

HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

• 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Açılışını Destekler

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Kablosu Algılama destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare/Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x HDMI Bağlantı Noktası

4 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))*

2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))*

• ACPI uyandırma işlevi yalnızca arka USB bağlantı noktalarında desteklenir.

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

4 x SATA3 6,0 Gb/sn Bağlayıcı, NCQ, AHCI ve Tak Çalıştır destekler37 Türkçe H110M-HG4 Bağlayıcı

1 x Yazdırma Bağlantı noktası bağlantısı

1 x COM Bağlantı noktası bağlantısı

1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli)

2 x Kasa Fanı Bağlayıcı (4 pimli)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 8 pim 12V Güç Bağlayıcısı

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• USB_11_12 bağlayıcısı USB_9_10 bağlantı noktasıyla paylaşılır. BIOS Özelliği

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

ACPI 5.0 Uyumlu uyandırma olayları

CPU, DRAM, PCH 1,0V, VCCIO Gerilimi Çoklu Ayarlama Donanım Monitörü

CPU/Kasa sıcaklığı tespiti

CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 54. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler
