Informations produit

Marque : ASROCK

Modèle : H110MHG4

Catégorie : Carte mère

Caractéristiques techniques Format Micro ATX, Socket LGA 1151, Chipset Intel H110
Processeurs compatibles Processeurs Intel Core de 6ème et 7ème génération
Slots mémoire 2 x DDR4 DIMM, jusqu'à 32 Go, support de la mémoire jusqu'à 2400 MHz
Connectivité 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1, 4 x SATA III 6 Gb/s
Ports USB 4 x USB 3.0, 2 x USB 2.0
Audio Codec audio Realtek ALC887, 7.1 canaux
Utilisation Idéale pour les PC de bureau, jeux légers et applications multimédia
Maintenance et réparation Vérifier régulièrement les mises à jour du BIOS, nettoyage des composants internes
Sécurité Protection contre les surtensions, sécurités pour les ports USB
Informations générales Compatible avec Windows 10, garantie constructeur de 3 ans

FOIRE AUX QUESTIONS - H110MHG4 ASROCK

Comment installer la carte mère ASROCK H110MHG4 ?
Pour installer la carte mère ASROCK H110MHG4, commencez par placer le boîtier sur une surface plane. Installez le processeur dans le socket, puis ajoutez la mémoire RAM dans les emplacements appropriés. Fixez la carte mère au boîtier avec les vis fournies, puis connectez les câbles d'alimentation et les périphériques.
Quels types de RAM sont compatibles avec la carte mère ASROCK H110MHG4 ?
La carte mère ASROCK H110MHG4 est compatible avec la mémoire DDR4, avec des vitesses allant jusqu'à 2400 MHz. Assurez-vous d'installer des modules de RAM conformes à cette spécification.
Comment mettre à jour le BIOS de la carte mère ASROCK H110MHG4 ?
Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au menu BIOS. Utilisez l'option 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.
Quels sont les ports d'extension disponibles sur la carte mère ASROCK H110MHG4 ?
La carte mère ASROCK H110MHG4 dispose de 1 port PCIe x16 et de 2 ports PCIe x1, permettant d'ajouter des cartes graphiques et des cartes d'extension supplémentaires.
Pourquoi mon ordinateur ne démarre-t-il pas avec la carte mère ASROCK H110MHG4 ?
Si votre ordinateur ne démarre pas, vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés, et vérifiez que le boîtier n'a pas de courts-circuits. Si le problème persiste, essayez de démarrer avec un minimum de composants.
Quelle est la taille de la carte mère ASROCK H110MHG4 ?
La carte mère ASROCK H110MHG4 est au format Micro ATX, mesurant 24,4 cm x 21,5 cm.
Comment configurer le mode RAID sur la carte mère ASROCK H110MHG4 ?
Pour configurer le mode RAID, accédez au BIOS pendant le démarrage, allez à l'onglet 'Storage Configuration' et activez le mode RAID. Ensuite, suivez les instructions pour créer un volume RAID avec vos disques durs.
Quels systèmes d'exploitation sont compatibles avec la carte mère ASROCK H110MHG4 ?
La carte mère ASROCK H110MHG4 est compatible avec les systèmes d'exploitation Windows 10, Windows 8.1, et diverses distributions Linux.
Comment résoudre les problèmes d'affichage sur ma carte mère ASROCK H110MHG4 ?
Pour résoudre les problèmes d'affichage, vérifiez que la carte graphique est correctement installée et que le câble vidéo est bien connecté. Essayez de démarrer avec une autre carte graphique ou un écran différent pour isoler le problème.
Où trouver le manuel d'utilisation de la carte mère ASROCK H110MHG4 ?
Le manuel d'utilisation de la carte mère ASROCK H110MHG4 peut être téléchargé depuis le site officiel d'ASROCK dans la section 'Support' ou 'Téléchargements'.

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H110MHG4 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H110MHG4 de la marque ASROCK.

MODE D'EMPLOI H110MHG4 ASROCK

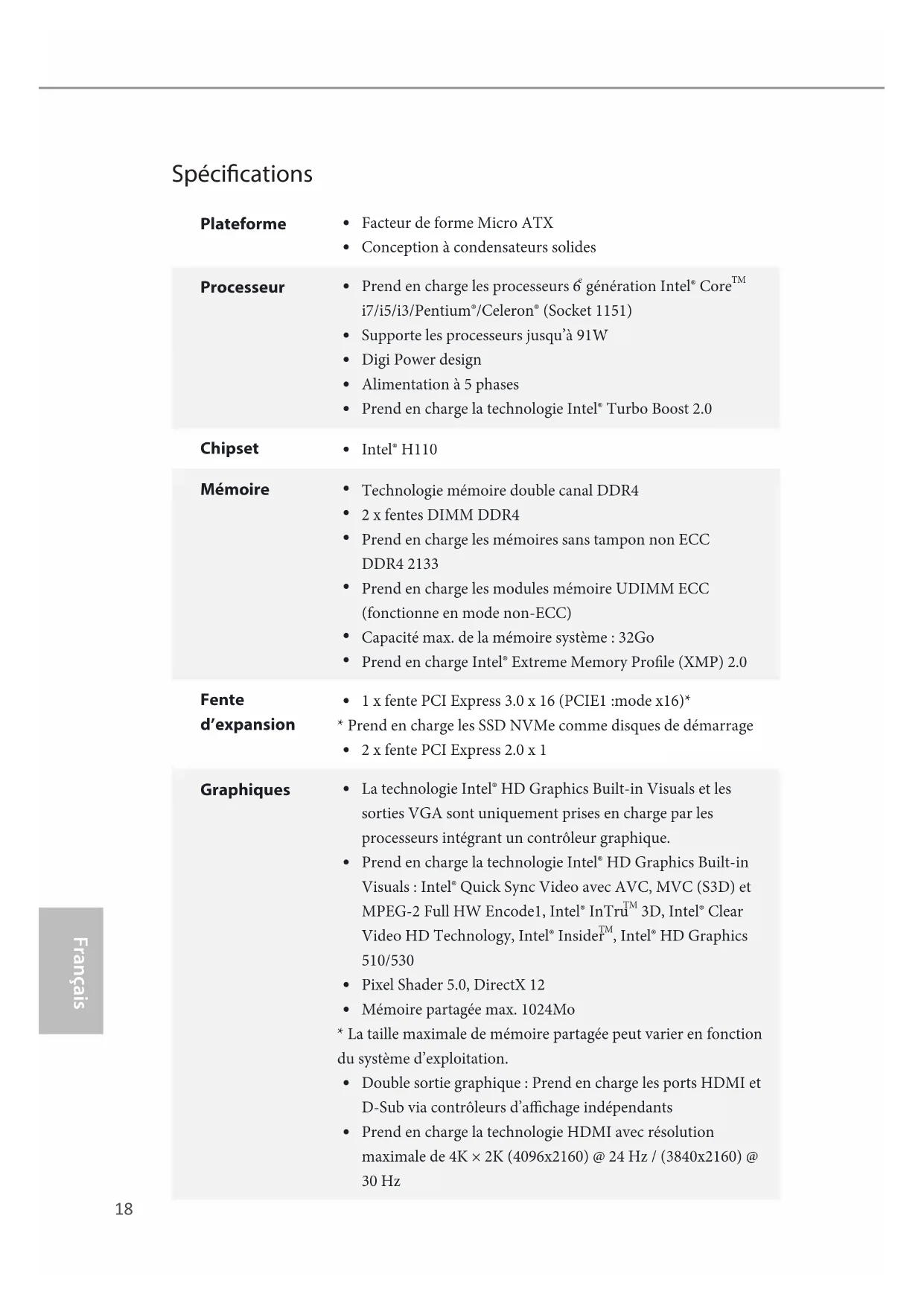

Français Spécications Plateforme

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 6

génération Intel® Core

Supporte les processeurs jusqu’à 91W

Alimentation à 5 phases

Prend en charge les mémoires sans tampon non ECC DDR4 2133

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 32Go

  • Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • La taille maximale de mémoire partagée peut varier en fonction du système d’exploitation.

Double sortie graphique: Prend en charge les ports HDMI et D-Sub via contrôleurs d’achage indépendants

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz19 Français H110M-HG4

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge les codecs multimédias accélérés: HEVC, VP8, VP9

  • Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonc- tion audio multicanal via le pilote audio.

Protection contre les surtensions (Protection complète contre les pics ASRock)

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

Prend en charge la détection de câble LAN

Prend en charge PXE Connectique du panneau arrière

4 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

2 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

  • La fonction de réveil par ACPI est uniquement prise en charge sur les ports USB arrière.

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone20 Français Stockage

4 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonc- tions NCQ, AHCI et «Hot Plug» Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de processeur (4 broches)

2 x connecteur pour ventilateur de châssis (4 broches)

  • Le connecteur du ventilateur de l’unité centrale CPU prend en charge un ventilateur CPU d’une puissance maximale de 1A (12W).

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

  • le connecteur USB_11_12 est partagé avec le connecteur USB_9_10. Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis (réglage automa- tique de la vitesse du ventilateur du châssis d’après la tem- pérature du processeur)

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHASSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCIO21 Français H110M-HG4 Système d’exploitation

  • Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 54 pour des instructions plus détaillées.
  • Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions
