MANUAL DE UTILIZADOR H110MHG4 ASROCK

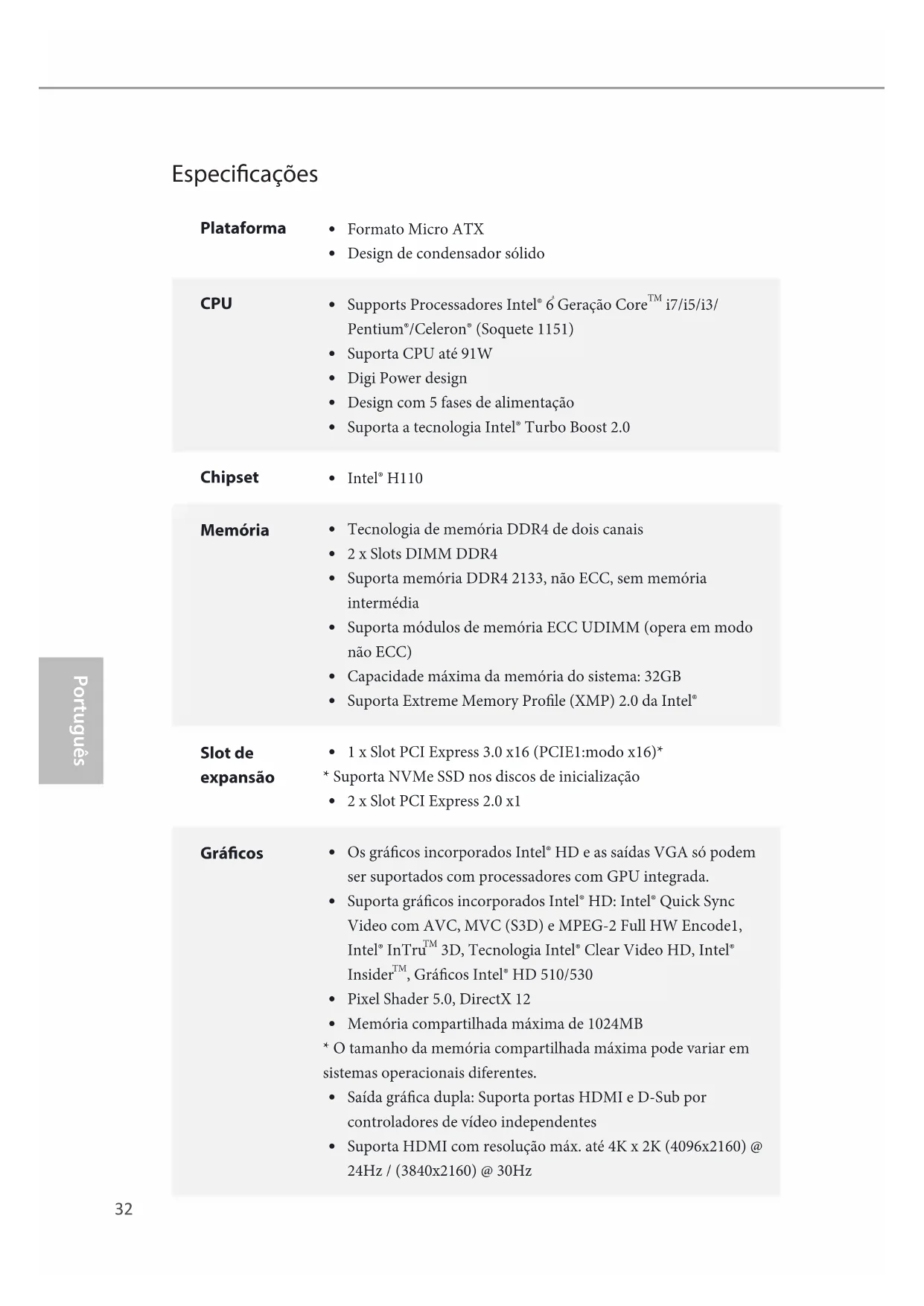

Português Especicações Plataforma
Design com 5 fases de alimentação
Suporta memória DDR4 2133, não ECC, sem memória intermédia
Suporta módulos de memória ECC UDIMM (opera em modo não ECC)
Capacidade máxima da memória do sistema: 32GB
Suporta Extreme Memory Prole (XMP) 2.0 da Intel® Slot de expansão
- Suporta NVMe SSD nos discos de inicialização
Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.
Memória compartilhada máxima de 1024MB
- O tamanho da memória compartilhada máxima pode variar em sistemas operacionais diferentes.
Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz33 Português H110M-HG4
Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz
Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta HDMI Áudio
- Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.
Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)
Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)
Suporta Detecção de Cabo LAN
4 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))*
2 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))*
- A função de alerta de ACPI é suportada somente nas portas USB traseiras.
1 x Terminal de porta de impressão
1 x Intrusão do Chassi e Cabeçote de Autofalante
- O Conector de Ventoinha da CPU suporta a ventoinha da CPU de potência máxima de 1A (12W).
1 x conector alimentação ATX 24 pinos
2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- O conector USB_11_12 é compartilhada com a conector USB_9_10. Funções da BIOS
ACPI 5.0 compatível com eventos de despertar
Tacômetro da Ventoinha da CPU/Gabinete
Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)
Controle de multi velocidade da Ventoinha da CPU/Gabinete
Detecção de ABERTURA da CAIXA
Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore,
Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 54 para mais instruções detalhadas.
- Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações
