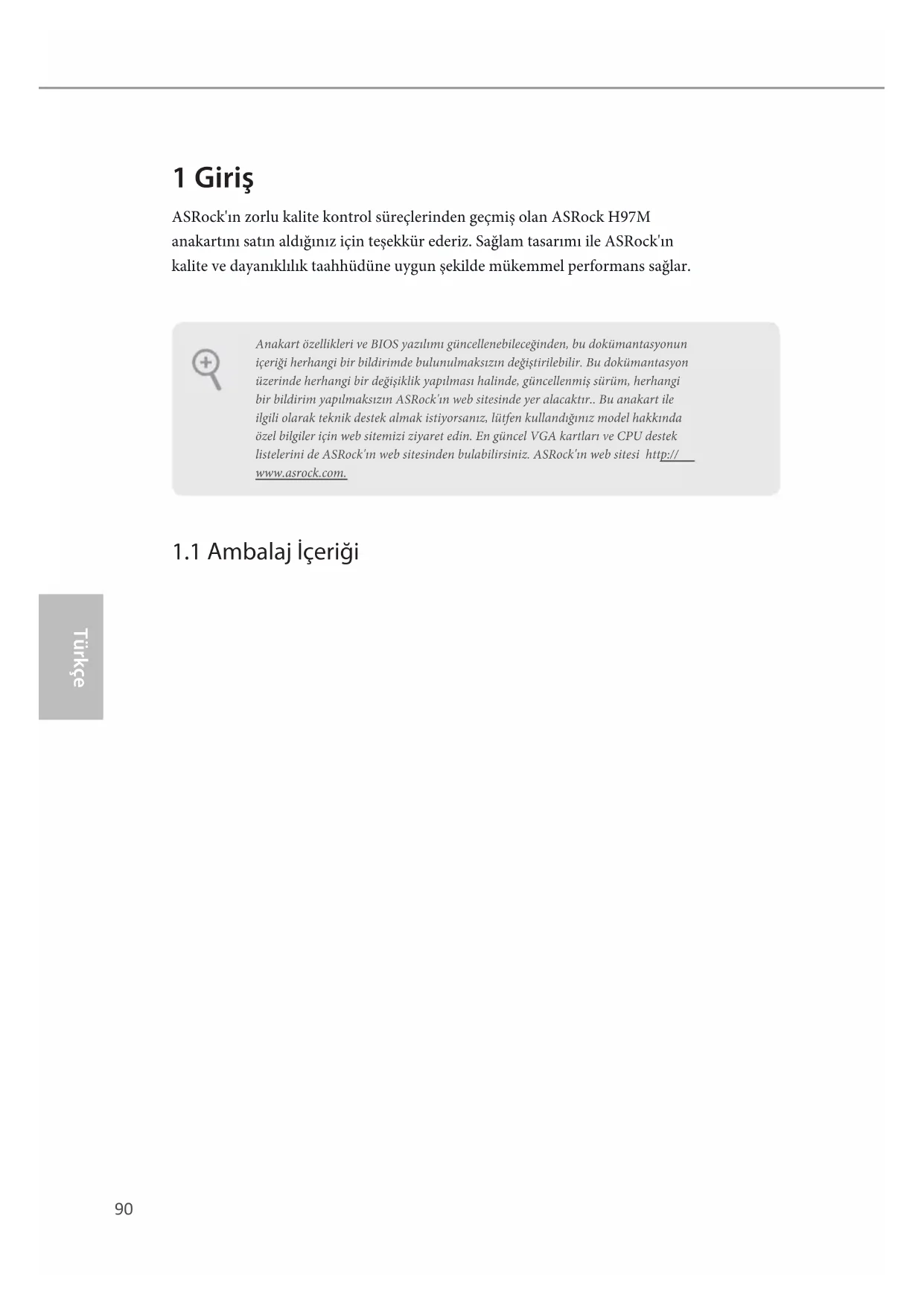

Signal GND90 Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H97M anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock H97M Anakartı (Micro ATX Form Faktörü)

• ASRock H97M Hızlı Kurulum Kılavuzu

• ASRock H97M Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.H97M

• Mcro ATX Form Faktörü

• Tam Katı Bağlayıcı tasarımı

• Yüksek Yoğunluklu Cam Elyaf PCB CPU

• 4 Güç Saası Tasarımı

• Intel® Turbo Boost 2.0 Teknolojsn destekler Yonga kümesi

• 2 x DDR3 DIMM yuvaları

• DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleğ destekler

• Maksmum sstem belleğ kapastes: 16GB (bkz. DİKKAT kazı)

• Intel® Üstün Bellek Profl (XMP)1.3/1.2 özellğn destekler Genişletme Yuvası

şlevlern destekler Grafikler

• Intel® HD Graphcs Dahl Görseller le VGA çıktıları, yalnızca GPU entegre edlmş şlemcler le desteklenr.

• Üç grafk çıkışı seçeneğ:: D-sub, DVI-D ve HDMI

• Üçlü Monitör Desteği92 Türkçe

• En yüksek 1920x1200 @ 60Hz çözünürlüğüne kadar HDMI destekler

• 1920x1200 @ 60Hz'ye kadar DVI-D şlevn destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub şlevn destekler

• HDMI le Otomatk Dudak Senkronzasyonu (12bpc=, xvYCC ve HBR (Yüksek Bt Hızında Ses) özellklern destekler (Uyumlu br HDMI montörü kullanılmalıdır)

• DVI-D ve HDMI bağlantı noktaları le HDCP şlevn destekler

• DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu- ray (BD) kayıttan yürütme özellklern destekler Ses

• İçerk Koruma Özellğ le 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bleşen)

• Üstün Blu-ray ses desteğ

• Dalgalanma Koruması Destekler (ASRock Tam An Gerlm Koruması)

• Qualcomm® Atheros® Güvenl İnternet Açışı Teknolojsn destekler

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• 1 x PS/2 Klavye Bağlantı Noktası

• 1 x D-Sub Bağlantı Noktası

• 1 x DV-D Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 1 x Optk SPDIF Çıkışı Bağlantı Noktası

• 4 x USB 2.0 Bağlantı noktası (ESD Koruması Destekler (ASRock Tam An Gerlm Koruması))

• 4 x USB 3.0 Bağlantı noktası (ESD Koruması Destekler (ASRock Tam An Gerlm Koruması))

• LED'e sahp 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)H97M

• 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 13 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini destekler Bağlayıcı

• 1 x Yazdırma Bağlantı noktası bağlantısı

• 1 x COM Bağlantı noktası bağlantısı

• 1 x Kasa Yetkisiz Erişim bağlantısı

• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

• 2 x Kasa Fanı bağlayıcıları (1 x 4-pin, 1 x 3-pin)

• 1 x Güç Fanı bağlayıcısı (3-pin)

• 1 x 24 pin ATX güç bağlayıcısı

• 1 x 8 pin 12V güç bağlayıcısı

• 1 x Ön panel ses bağlayıcısı

• 1 x SPDIF Çıkış bağlayıcısı

• 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

• ACPI 1.1 Uyumluluğu Uyandırma Olayları

• SMBIOS 2.3.1 Desteği

• DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı Donanım Monitörü

• CPU/Kasa Sıcaklığı Tespiti

• CPU/Kasa/Güç Fanı Devirölçer

• CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanmasını Sağlar)

• CPU/Kasa Fanı Çoklu Hız Kontrolü

• KASA AÇIK algılaması

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.H97M

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli *(CLRCMOS1) (bkz. sf.1, No. 14) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim du- rumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.96 Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 15) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Gücü LED): Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Aktivitesi LED): Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takma- dan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.H97M

Türkçe Seri ATA3 Bağlayıcıları (SATA_0: bkz. sf.1, No. 9) (SATA_1: bkz. sf.1, No. 10) (SATA_2: bkz. sf.2, No. 13) (SATA_3: bkz. sf.1, No. 11) (SATA_4: bkz. sf.1, No. 8) (SATA_5: bkz. sf.1, No. 7) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB6_7) (bkz. sf.1, No. 17) (9-pin USB8_9) (bkz. sf.1, No. 18) Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_2_3) (bkz. sf.1, No. 12) Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 24) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. DUMMY GND GND

SATA_5 SATA_0 SATA_498 Türkçe Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 16) Lütfen kasa hoparlörünü bu bağlantıya takın. SPDIF Çıkış Bağlayıcısı (2-pin SPDIF_OUT1) (bkz sf.1, No. 25) Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_ OUT bağlayıcı takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 19) (3-pin CHA_FAN2) (bkz sf.1, No. 26) (3-pin PWR_FAN1) (bkz sf.1, No. 4) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek

ön panel ses bağlantısına takın: A. Mic_IN (MIC)'i MIC2_L'ye bağlayın. B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın. C. Topraklamayı (GND) Topraklamaya (GND) bağlayın. D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.

Türkçe CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 2) (3-pin CPU_FAN2) (bkz sf.1, No. 3) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 6) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20- pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın. ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e bağlayın. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.2, No. 22) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Türkçe Kasa Yetkisiz Erişim Bağlantısı (2-pin CI1) (bkz. sf.1, No. 23) Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır. TPM Bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 20) Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır. Yazdırma Bağlantı Noktası Bağlantısı (25-pin LPT1) (bkz. sf.2, No. 21) Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir.
