РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H97M ASROCK

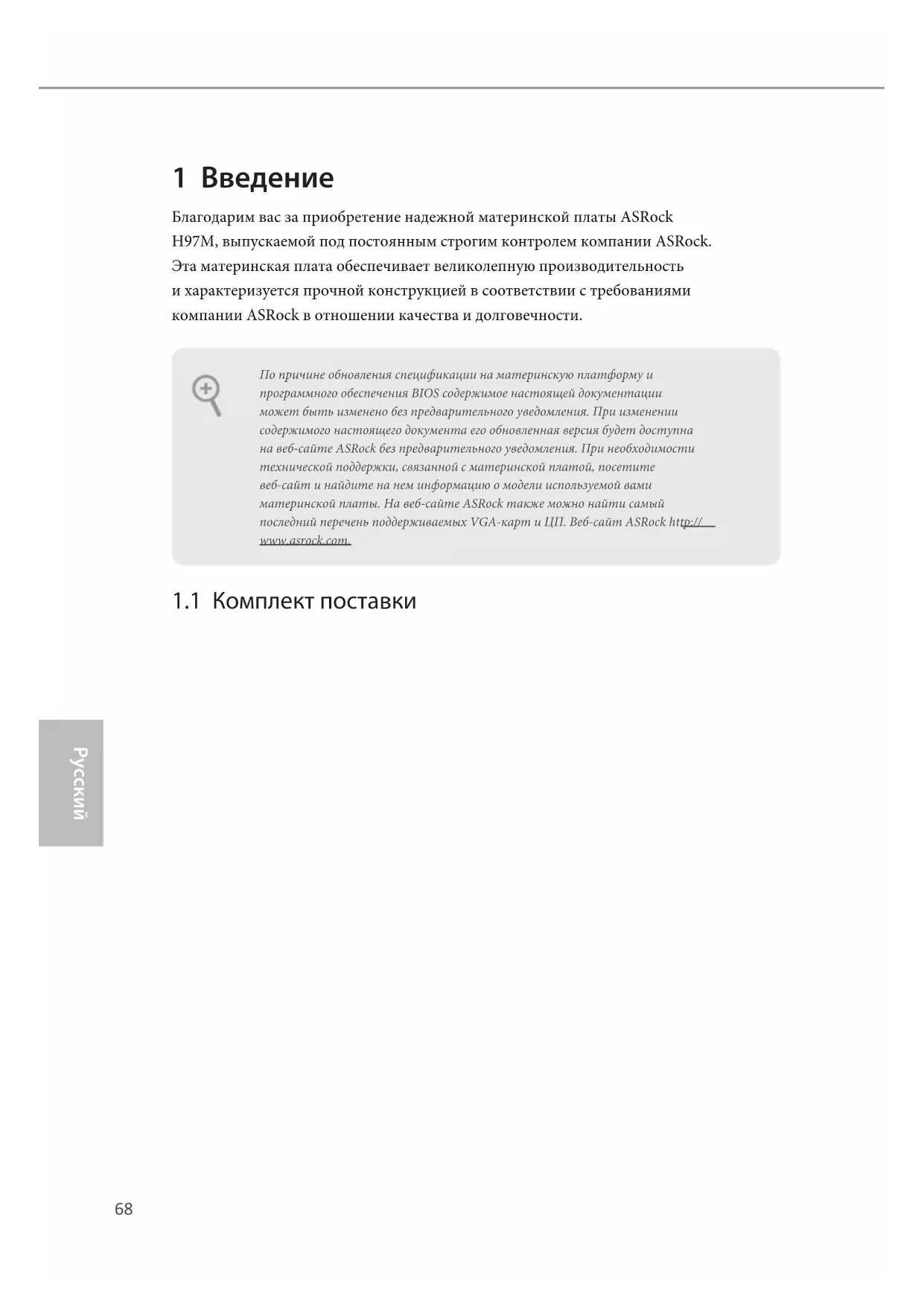

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H97M, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock H97M (форм-фактор Micro ATX)

• Краткое руководство по установке ASRock H97M

• Диск с ПО для ASRock H97M

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.H97M

• Использование только твердотельных конденсаторов

• Печатная плата высокой плотности на основе стеклоткани

• Поддержка процессоров 5-го поколения Intel® Core

• Поддержка процессоров нового 4-го и 4-го поколения Intel® Xeon®/Core

• Поддержка технологии Intel® Turbo Boost 2.0

• Двухканальная память DDR3

• 2 х гнездо DDR3 DIMM

• Поддержка модулей памяти DDR3 1600/1333/1066 Non- ECC Unbuered

• Максимальный объем системной памяти: 16 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)

• Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2

• Поддержка AMD Quad CrossFireX

• Поддержка выходных сигналов Intel® HD Graphics Built- in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Максимальный объем совместно используемой памяти: 1792 Мб

• Три графических выхода:: D-Sub, DVI-D и HDMI70

• Поддержка работы с тремя мониторами

• Поддержка технологии HDMI с максимальным разрешением до 1920x1200 при частоте обновления 60 Гц

• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI- совместимый монитор)

• Поддержка функции HDCP через порты DVI-I и HDMI

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

• Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Protection)

• Поддержка Wake-On-LAN

• Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

• Поддержка Energy Ecient Ethernet 802.3az

• 1 x PS/2 для клавиатуры

• 1 x оптический выходной SPDIF

• 4 x USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 4 x USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофонH97M

• 1 x колодка порта принтера

• 1 x колодка СОМ-порта

• 1 x колодка для датчика вскрытия корпуса

• 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• 2 x разъема для вентилятора корпуса (1 х 4-контактный, 1 х 3-контактный)

• 1 x разъем для вентилятора блока питания (3-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 x 8-контактный разъем питания 12 В

• 1 x аудиоразъем на передней панели

• 1 x выходной разъем SPDIF

• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) Особенности BIOS

• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного

• Совместимость с управлением энергопотреблением по ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений DRAM, PCH 1,05 В, PCH 1,5 В

• Датчик температуры ЦП/корпуса

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре

• Управление оборотами вентилятора ЦП/корпуса

• Технология определения вскрытия корпуса72

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 14) CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. Сброс настроек CMOSпо умолчанию Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.74

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 15)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не

HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.H97M

Разъемы Serial ATA3 (SATA_0: см. стр.1, № 9) (SATA_1: (См. стр. 1, № 10) (SATA_2: (См. стр. 1, № 13) (SATA_3: см. стр.1, № 11) (SATA_4: (См. стр. 1, № 8) (SATA_5: (См. стр. 1, № 7) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA

запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Колодки USB 2.0. (9-контактная, USB6_7) (См. стр. 1, № 17) (9-контактная, USB8_9) (См. стр. 1, № 18) Кроме четырех портов USB 2.0 на панели ввода-вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать

Колодка USB 3.0 (19-контактная, USB3_2_3) (См. стр. 1, № 12) Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 24) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. DUMMY GND GND

(4-контактная, SPEAKER1) (См. стр. 1, № 16) Предназначена для подключения динамика

Выходной разъем SPDIF (2-контактный, SPDIF_ OUT1) (См. стр. 1, № 25) Подключите разъем SPDIF_OUT карты HDMI VGA к этой колодке при помощи

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 19) (3-контактный, CHA_ FAN2) (См. стр. 1, № 26) (3-контактный, PWR_ FAN1) (См. стр. 1, № 4) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов

(4-контактный, CPU_ FAN1) (См. стр. 1, № 2) (3-контактный, CPU_ FAN2) (См. стр. 1, № 3) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь

3-контактный вентилятор процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 6) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1 № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

(9-контактная, COM1) (См. стр. 1, № 22) Колодка COM1 поддерживает подключение модуля последовательного

Колодка для датчика вскрытия корпуса (2-контактная, CI1) (См. стр. 1, № 23) Эта материнская плата поддерживает

определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 20) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

(25-контактная, LPT1) (См. стр. 1, № 21) Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати.
