MODE D'EMPLOI H97M ASROCK

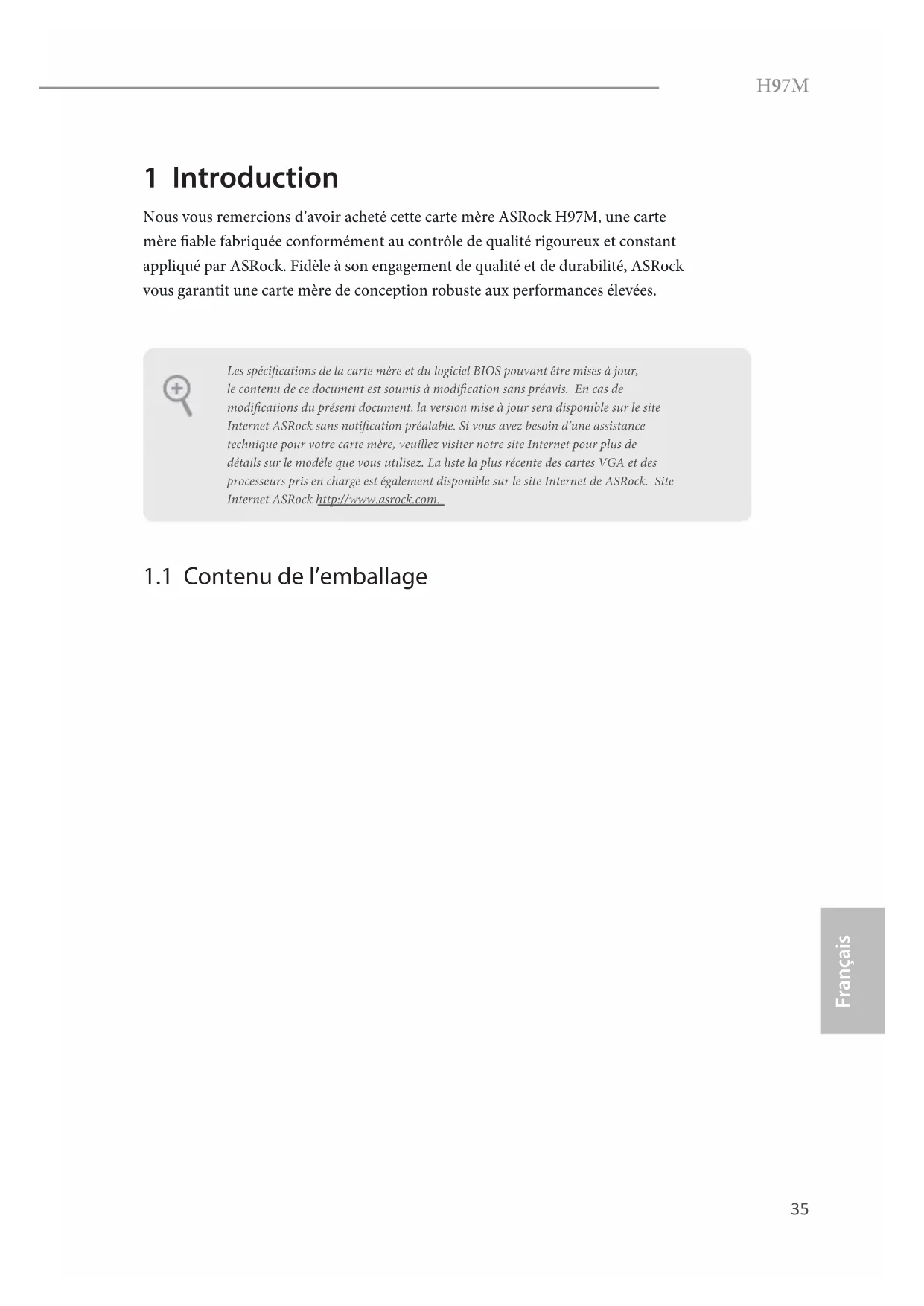

Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock H97M, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

1.1 Contenu de l’emballage

• Carte mère ASRock H97M (facteur de forme Micro ATX)

• 2 x câbles de données Serial ATA (SATA) (Optionnel)

• 1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.36 Français

• Facteur de forme Micro ATX

• Conception à condensateurs solides

• PCB en tissu de verre haute densité Processeur

• Prend en charge les processeurs Intel® Core

• Prend en charge les processeurs Intel® Xeon®/Core

i7/i5/i3/ Pentium®/Celeron® 4e, nouvelle 4e génération (socket 1150)

• Alimentation à 4 phases

• Capacité max. de la mémoire système : 16Go (voir AVERTISSEMENT)

• La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• Trois options de sortie graphique : D-Sub, DVI-D et HDMI

• Prend en charge la conguration à triple moniteursH97M

• Prend en charge HDMI avec une résolution maximale de 1920x1200 @ 60Hz

• Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

• Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

• Prend en charge la fonction HDCP via ports DVI-D et HDMI

• Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)

• Compatible audio Blu-ray Premium

• Protection contre les surtensions (Protection complète contre les pics ASRock)

• ELNA Audio Caps. Réseau

• Prend en charge la fonction Wake-On-LAN

• Protection contre les orages/décharges électrostatiques (Protection

• complète contre les pics ASRock)

• Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

• Prend en charge PXE Connectique du panneau arrière

• 1 x port sortie optique SPDIF

• 4 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))38 Français

• 4 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone Stockage

• 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 13 et Intel Smart Response), NCQ, AHCI et «Hot Plug» Connectique

• 1 x embase pour port d’impression

• 1 x embase pour port COM

• 1 x embase d’intrusion châssis

• 2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)

• 2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)

• 1 x connecteur pour ventilateur d’alimentation (3 broches)

• 1 x connecteur d’alimentation ATX 24 broches

• 1 x connecteur d’alimentation 12V 8 broches

• 1 x connecteur audio panneau frontal

• 1 x port sortie SPDIF

• 2 x embases USB 2.0 (pour 4 ports USB 2.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 1 x embase USB 3.0 (pour 2 ports USB 3.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) BIOS

• BIOS UEFI AMI 64Mo avec prise en charge d’interface graphique multilingue

Français Surveillance du matériel

• Détection de la température du processeur/châssis

• Tachéomètre processeur/châssis/ventilateur d’alimentation

• Fonction ventilateur silencieux processeur/châssis Quiet Fan (permet au ventilateur du châssis d’adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)

• Contrôle simultané des vitesse du ventilateur processeur/ châssis

• Détection CHASSIS OUVERT

• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’exploitation

• ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l'overcloking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.40 Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’. L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 14) CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Fonction Clear CMOSPar défaut Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.H97M

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 15) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Bouton de mise en marche) : pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (Bouton de réinitialisation) : pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette em- base, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.42 Français Connecteurs Serial ATA3 (SATA_0: voir p.1, No. 9) (SATA_1: (voir p.1, No. 10) (SATA_2: (voir p.1, No. 13) (SATA_3: voir p.1, No. 11) (SATA_4: (voir p.1, No. 8) (SATA_5: (voir p.1, No. 7) Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Embases USB 2.0 (USB6_7 à 9 broches) (voir p.1, No. 17) (USB8_9 à 9 broches) (voir p.1, No. 18) En plus des quatre ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports. Embases USB 3.0 (USB3_2_3 à 19 broches) (voir p.1, No. 12) En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d’une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 24) Cette embase sert au branchement des appareils audio au panneau audio frontal. DUMMY GND GND

Français Embase du haut-parleur du châssis (SPEAKER1 à 4 broches) (voir p.1, No. 16) Veuillez brancher le haut- parleur du châssis sur cette embase. Connecteur sortie SPDIF (SPDIF_OUT1 à 2 broches) (voir p.1, No. 25) Veuillez brancher le connecteur SPDIF_OUT d’une carte VGA HDMI sur cette embase à l’aide d’un câble. Connecteurs du châssis et de l’alimentation du ventilateur (CHA_FAN1 à 4 broches) (voir p.1, No. 19) (CHA_FAN2 à 3 broches) (voir p.1, No. 26) (PWR_FAN1 à 3 broches) (voir p.1, No. 4) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre.

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection

de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».

Français Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2) (CPU_FAN2 à 3 broches) (voir p.1, No. 3) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 22) Cette embase COM1 prend en charge un module de port série.

Français Embase d’intrusion châssis (CI1 à 2 broches) (voir p.1, No. 23) Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 20) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme. Embase de port d’impression (LPT1 à 25 broches) (voir p.1, No. 21) Il s’agit d’une interface pour le câble du port d’impression qui permet un branchement aisé des périphériques d’impression.
