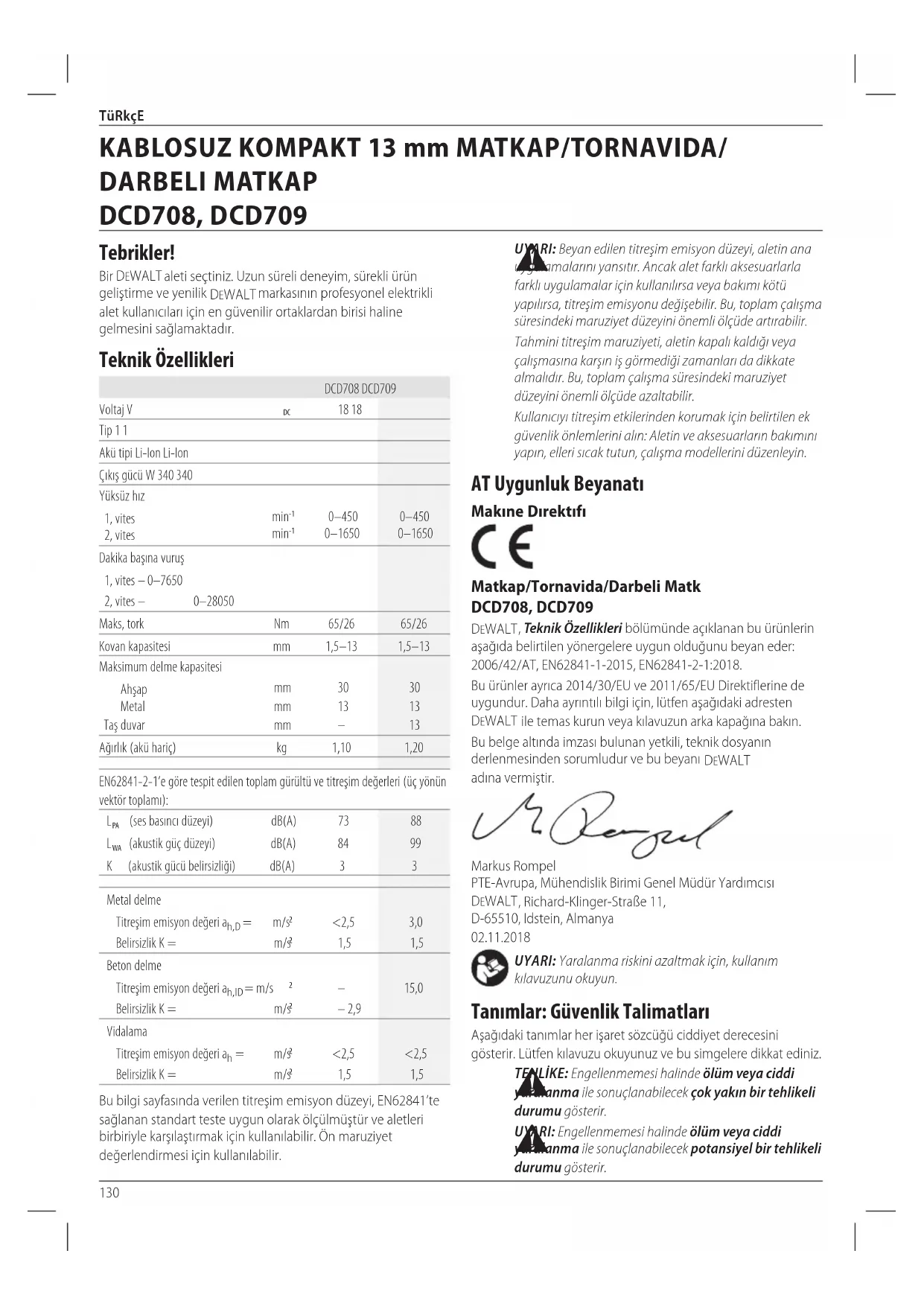

KULLANIM KILAVUZU DCD709 DEWALT

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüdeartırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüdeazaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerinidüzenleyin. AT Uygunluk Beyanatı Makıne Dırektıfı Matkap/Tornavida/Darbeli Matk DCD708, DCD709 DeWALT , Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN62841-1-2015, EN62841-2-1:2018. Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DeWALT ile temas kurun veya kılavuzun arka kapağınabakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DeWALT

adınavermiştir. Markus Rompel PTE-Avrupa, Mühendislik Birimi Genel Müdür Yardımcısı DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunuokuyun. Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkatediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. Tebrikler! Bir DeWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesinisağlamaktadır. Teknik Özellikleri DCD708 DCD709 Voltaj V

Tip 1 1 Akü tipi Li-Ion Li-Ion Çıkış gücü W 340 340 Yüksüz hız 1, vites 2, vites min

Ağırlık (akü hariç) kg 1,10 1,20 EN62841-2-1’e göre tespit edilen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

(ses basıncı düzeyi) dB(A) 73 88

(akustik güç düzeyi) dB(A) 84 99 K (akustik gücü belirsizliği) dB(A) 3 3 Metal delme Titreşim emisyon değeri a h,D = m/s

1,5 1,5 Beton delme Titreşim emisyon değeri a h,ID = m/s

– 2,9 Vidalama Titreşim emisyon değeri a

1,5 1,5 Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN62841’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi içinkullanılabilir. Türkçe (orijinal talimatlardan çevrilmiştir) KABLOSUZ KOMPAKT 13 mm MATKAP/TORNAVIDA/ DARBELI MATKAP DCD708, DCD709131 TüRkçE

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir.

Yangın riskinibelirtir. Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara nedenolabilir. BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI

İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifadeetmektedir.

1) Çalışma alanının Güvenlığı

a ) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiyeçıkartır. b ) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlarçıkartır. c ) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize nedenolabilir.

2) Elektrık Güvenlığı

a ) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskiniazaltacaktır. b ) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riskivardır. c ) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskiniarttıracaktır. d ) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskiniarttırır. e ) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskiniazaltır. f ) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskiniazaltır.

a ) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaylasonuçlanabilir. b ) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmalarıazaltacaktır. c ) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiyeçıkartır. Aküler Şarj Aletleri/Şarj Süreleri (Dakika) Kat. # V

Ağırlık *Veri kodu 201811475B veya sonrası **Veri kodu 201536 veya sonrası132 TüRkçE d ) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya nedenolabilir. e ) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanaktanır. f ) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı ve giysilerinizi hareketli parçalardan uzakta tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalaratakılabilir. g ) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleriazaltabilir. h ) Aletlern sık kullanımı sonucu oluşan aşnalığın keyf davranışta bulunmanıza ve aletle lgl güvenlk lkeler hmal etmenze neden olmasına zn vermeyn. Dikkatsiz bir hareket bir anda ciddi yaralanmalara nedenolabilir.

4) Elektrıklı Aletlerın Kullanımı

ve Bakımı a ) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenliçalışacaktır. b ) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesigerekmektedir. c ) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskiniazaltacaktır. d ) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elindetehlikelidir. e ) Elektrikli alet ve aksesuarlarına düzenli bakım yapın. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasındankaynaklanır. f ) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi dahakolaydır. g ) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara nedenolabilir. h ) Tüm tutamakları ve tutma yerlern kuru, temz ve üzernde yağ le gres bulunmayacak şeklde muhafaza edn. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izinvermez.

5) Şarjlı Aletlerın kullanımı ve bakımı

a ) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riskiyaratabilir. b ) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yolaçabilir. c ) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına nedenolabilir. d ) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sızması tahriş veya yanıklara nedenolabilir. e ) Hasarlı ya da modfye edlmş br batarya veya alet kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara nedenolabilir. f ) Br batarya veya alet ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya nedenolabilir. g ) Tüm şarj talmatlarına uyun ve talmatlarda belrtlen sıcaklık aralığı dışında batarya veya alet şarj etmeyn. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskiniartırabilir.

a ) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DeWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesinisağlayacaktır. b ) Hasar görmüş bataryalara asla servste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafındanyapılabilir. Tüm İşlemler için Güvenlik Talimatları

• Darbeli delme sırasında kulak koruması takın. Gürültüye maruz kalınması işitme kaybına yol açabilir.

• Kesim aksesuarı veya çivi çakma makinesinin gömülü elektrik kablolarına temas etmesine yol açabilecek durumlarda aleti yalıtımlı tutma yerlerinden tutun. Kesim aksesuarı veya çivi elektrik akımı bulunan kablolarla133 TüRkçE temas ettiğinde, akım elektrikli aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yolaçabilir. Uzun Matkap Uçları Kullanılırken Güvenlk Talmatları

• Matkap ucunun maksimum hız değerinden daha yüksek bir hızda kesinlikle çalışmayın. Yüksek hızda uç, iş parçasına temas etmeden serbestçe dönmesine izin verilirse bükülebilir ve fiziksel yaralanmalara nedenolur.

• Her zaman düşük hızda uç ş parçasıyla temas halndeyken delmeye başlayın. Yüksek hızda uç, iş parçasına temas etmeden serbestçe dönmesine izin verilirse bükülebilir ve fiziksel yaralanmalara nedenolur.

• Baskıyı sadece uç le aynı hzada uygulayın ve aşırı basınç uygulamayın. Uçlar bükülebilir ve uç kırılması veya kontrol kaybına neden olabilir, bu da kişisel yaralanmalara nedenolabilir. Matkap/Tornavda/Darbel Matkap çn Ek Güvenlk Uyarıları

• İş parçasını stabil bir yüzeye sabitlemek ve desteklemek için kelepçe veya başka bir pratik yöntem kullanın. İş parçasını el veya vücudunuzla tutmak dengesizdir ve kontrol kaybına nedenolabilir.

• Aksesuarlar ve alet çalışma sırasında ısınır. Metal malzeme delme gibi ısınmaya yol açan uygulamaları gerçekleştiriyorsanız aksesuarları ve aletleri tutarken eldivenkullanın.

• Havalandırma delkler sıklıkla hareketl parçaların üstünü örterler ve bunlardan kaçınılmalıdır. Bol elbiseler, takılar veya uzun saç hareketli parçalaratakılabilir.

• Güvenlik gözlüğü veya başka bir göz koruması kullanın. Kırma ve delme çalışmaları etrafta tozların uçuşmasına neden olur. Uçuşan parçacıklar kalıcı göz hasarına neden olabilir.

• Darbel matkap şlemler sırasında kulak koruması kullanın. Gürültüye maruz kalınması, işitme kaybına yolaçabilir.

• Aletle brlkte verlen yardımcı tutamakları kullanın. Kontrol kaybı yaralanmaya neden olabilir.

• Kesm aksesuarının, gömülü elektrk kablolarına temas etmesne yol açablecek durumlarda alet zole edlmş saplarından tutun. Kesim aksesuarı elektrik akımı bulunan kablolarla temas ettiğinde, akım elektrikli aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açabilir.

• Bu alet uzun süre çalıştırmayın. Alet hareketnn yarattığı ttreşm el ve kollarınız çn zararlı olablr. Fazladan koruma amacıyla eldiven kullanın ve maruz kalmayı azaltmak için sık sık dinlenin. Diğer Tehlikeler Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Sıçrayan parçacıklardan kaynaklanan yaralanmariski.

• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanıktehlikesi.

• Uzun süreli kullanımdan kaynaklanan yaralanmariski.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları DeWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzeretasarlanmışlardır. Elektrik Güvenliği Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cıhazınızın voltajının ana şebeke voltajınızla aynı olduğundan eminolun. DeWALT şarj cihazınız EN62841 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerekyoktur. Güç kablosu hasarlıysa, DeWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyladeğiştirilmelidir. Uzatma Kablolarının Kullanımı Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1mm

'dir; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, kabloyu daima sonuna kadaraçın. Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümünebakın).

• Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleriokuyun.

UYARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına nedenolabilir.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla beraber kullanılmaya tavsiyeedilir.

DIKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca DeWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yolaçabilir.

DİKKAT: Çocuklar, cihazla oynamalarını önlemek amacıyla kontrol altındatutulmalıdır. İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önceçıkarın.134

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekildetasarlanmıştır.

• Bu şarj cihazları DeWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yolaçabilir.

• Şarj cihazını yağmura veya kara maruzbırakmayın.

• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskiniazaltır.

• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden eminolun.

• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına nedenolabilir.

• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıylahavalandırılır.

• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın— bunları derhaldeğiştirin.

• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezinegötürün.

• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yolaçabilir.

• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafındandeğiştirilmelidir.

• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riskiazaltmaz.

• ASLA 2 şarj cihazını bir arada bağlamayaçalışmayın.

• Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerlideğildir. Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prizetakın.

şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığınıgösterir.

3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir.

Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine

basın. NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarjedin. Şarj Cihazının Çalışması Bataryanın şarj durumu için aşağıdaki göstergelerebakın. Şarj ışıkları şarj edilmesi tamamen şarj oldu sıcak/soğuk akü gecikmesi*

• Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devamedecektir. Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayıgösterecektir. NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına dagelebilir. Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezinegönderin. Sıcak/Soğuk Paket Gecikmesi Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarjı durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garantieder. Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geridönmeyecektir. DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisine yabancı maddelerin girmesine izinvermeyin. Elektronik Koruma Sistemi XR Li-Ion cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birliktetasarlanmıştır. Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerinekoyun. Duvara Montaj Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4mm uzunluğunda ve 7–9mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarakoturtun.135 TüRkçE Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın. Akü Tüm Aküler İçin Önemli Güvenlik Talimatları Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden eminolun. Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemleriniuygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanlarıtutuşturabilir.

• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklikyapmayın.

• Aküleri yalnızca DeWALT şarj cihazlarında şarjedin.

• Su veya diğer sıvıları sıçratmayın veya bunlaraDALDIRMAYIN.

• Aleti ve aküyü sıcaklığın 40 °C’ye ulaştığı veya bu sıcaklığı aştığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veyakullanmayın.

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığaçıkar.

• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımındanoluşmaktadır.

• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardımalın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe maruz kalırsa yanıcıolabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün muhafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezinegönderilmelidir.

UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinekoymayın.

DIKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafının üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden eminolun. NOT: Lityum-iyon piller kontrol edilmiş bagajakonmamalıdır. DeWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar testedilmiştir. Çoğu durumda bir DeWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DeWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıylayapılabilir. Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçılarınsorumluluğudur. Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin136

geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcınınsorumluluğundadır. FLEXVOLT

Bataryanın Taşınması DeWALT FLEXVOLT

bataryanın iki farklı modu mevcuttur: ve Taşıma modunukullanın. Kullanım Modu: FLEXVOLT

batarya tek başına olduğunda veya bir DeWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT

batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarakçalışacaktır. Taşıma Modu: FLEXVOLT

bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin. Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına nedenolabilir. Örneğin, 3x36 Wh olarak belirtilen Transport (Taşıma) Wh değeri, her biri 36Wh olan 3 bataryanın bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108Wh olarak belirtilebilir (1 bataryakasdedilir). Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı

almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığındasaklayın.

2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından

uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiyeedilir. NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesigerekir. Şarj Cihazı ve Akü Üzerindeki Etiketler Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir: Aletle çalışmaya başlamadan önce bu kılavuzuokuyun. Şarj süresi için Teknik Özellikleri bölümünebakın. İletken nesnelerle temasetmeyin. Hasarlı aküleri şarjetmeyin. Kullanım ve taşıma modu etiket işareti örneği Suya maruz bırakmayın. Hasarlı kabloların hemen değiştirilmesinisağlayın. Sadece 4 ˚C ve 40 ˚C arasında şarjedin. Yalnızca kapalı alanda kullanımicindir. Aküleri cevremize gerekli ozeni gostererekatın. DeWALT aküler, yalnızca onlar için tasarlanmış olan DeWALT şarj cihazlarında şarj edin. DeWALT

aküleri haricindeki akülerin DeWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebepolabilir. Aküyü ateşeatmayın. USE (KULLANIM) (taşıma başlığı olmadan). Örnek: Wh değeri108 Wh olarak belirtilir (108 Wh değerindeki 1batarya). TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3batarya). Akü tipi DCD708/DCD709 18 volt akülerleçalışır. Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Daha fazla bilgi için Teknik Veriler bölümünebakın. Ambalaj İçeriği Ambalaj, aşağıdaki parçaları içermektedir: 1 Matkap/tornavida (DCD708) veya Darbeli Matkap (DCD709) 1 Şarj cihazı 1 Kemer kancası (bazı modellerde mevcuttur) 1 Manyetik uç tutucu (bazı modellerde mevcuttur) 1 Li-İyon batarya (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelleri) 2 Li-İyon bataryalar (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelleri) 3 Li-İyon bataryalar (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelleri) 1 Taşıma çantası 1 Kullanım kılavuzu

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontroledin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zamanayırın.137 TüRkçE Alet Üzerindeki Etiketler Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır: Aletle çalışmaya başlamadan önce bu kılavuzuokuyun. Kulaklıktakın. Koruyucu gözlüktakın. Görünür radyasyon. Işığabakmayın. Tarih Kodu Konumu (Şek. A) İmalat yılını da içeren Tarih Kodu

gövdeyebasılıdır. Örnek: 2018 XX XX İmalat Yılı Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmaylasonuçlanabilir.

Akü paketi serbest bırakma düğmesi

İleri/geri kontrol düğmesi

Kemer kancası (bazı modellerde bulunur)

Manyetik uç tutucu (bazı modellerde bulunur)

Tarih kodu Kullanim Amaci Bazı DeWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesiniiçerir. Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine basın ve basılı tutun . Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesigerekir. Çocukların aleti ellemesine İZİn VERMEYİn. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaretedilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altındatutulmalıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalıştırma yaralanmaya nedenolabilir.

UYARI: Yalnızca DEWALT akü ve şarj cihazlarınıkullanın. Alete Akü Takma Ve Çıkartma (Şek. B) nOT: Akünün

tamamen şarjlı olduğundan eminolun. Aküyü Aletin Koluna Takma

kolun içindeki raylarla hizalayın (Şek.B).

2. Aküyü, yerine oturduğunu duyana kadar ve alette tamamen

oturana kadar kolun içinekaydırın. Aküyü Aletten çıkarma

1. Serbest bırakma düğmesine

basın ve aküyü sıkıca çekerek aletin kolundançıkarın.

2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj

cihazınatakın. Akü Şarj Sevİyesİ Göstergesı (Şek. B) Bazı DeWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesiniiçerir. Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine basın ve basılı tutun . Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesigerekir. nOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişimetabidir. Kemer Kancası ve Manyetik Uç Tutucu (Şek.A) (İsteğe Bağlı Aksesuarlar)

UYARI: Ciddi yaralanma riskini azaltmak için, aleti baştan yukarıya ASMAYIN veya nesneleri kemer kancasına asmayin. Aletin kemer kancasını SADECE bir iş kemerineasın.

UYARI: Ciddi yaralanma riskini azaltmak için, kemer kancası tutan vidanın sağlam olduğundan eminolun. ÖnEMLI: Bir kemer kancası veya manyetik uç tutucuyu takarken veya değiştirirken, sadece aletle birlikte verilen vidayı kullanın. Vidanın emniyetli bir şekilde sıkıldığından eminolun. Sol veya sağ elini kullanan kullanıcılarla uyumlu olması açısından bir kemer kancası

ve manyetik uç tutucu

sadece birlikte verilen vida

kullanılmak suretiyle aletin her iki tarafına da takılabilir. Kanca veya manyetik uç tutucu istenmiyorsa alettenkaldırılabilir. Kemer kancasını veya manyetik uç tutucuyu taşımak için kemer kancasını yerinde tutan vidayı

sökün ardından ters tarafa138

tekrar monte edin. Vidanın emniyetli bir şekilde sıkıldığından eminolun. Anahtarsız Tek Kovanlı Mandren (Şek.D)

UYARI: Mandrenin ön kısmını tutup aleti çevirerek matkap ucu (veya başka herhangi bir aksesuar) takmayı denemeyin. Mandren hasarına veya yaralanmaya neden olabilir. Aksesuarları değiştirirken daima tetik düğmesini kilitleyin ve aleti güç kaynağındanayırın.

UYARI: Aleti başlatmadan önce daima ucun sağlam bir Şek.de takılmış olduğundan emin olun. Gevşemiş bir uç, yaralanmaya sebep olabilecek Şek.de alettenfırlayabilir. Aletiniz mandreni tek elle kullanabilmeniz için, dönen kovana

sahip bir anahtarsız mandren

sunar. Bir matkap ucu veya başka bir aksesuar takmak için, aşağıdaki adımlarıizleyin.

1. Aleti kapatın ve bataryayıçıkarın.

2. Bir elinizle mandreni siyah kısmından diğer elinizle de aleti

tutun. Mandreni saat yönü tersi istikametinde çevirerek istenen aksesuarı alacak konumagetirin.

3. Aksesuarı mandren içine yaklaşık 19 mm sokun ve bir elle

aleti tutarken diğer elle mandren kovanını saat yönünde çevirerek iyice sıkın. Alet bir mil kilidi mekanizmasıyla donatılmıştır. Bu, mandreni tek elle açıp kapatmanızısağlar. Maksimum sıkılık için bir elle mandreni sıkarken diğer elle de aletitutun. Aksesuarı çıkarmak için, yukarıdaki 1. ve 2. adımlarıtekrarlayın. Hız Ayarı (Şek.A) Alet, çok yönlülük açısından iki farklı hız ayarınasahiptir. NOT: Alet çalışırken hızı değiştirmeyin. Hız ayarını değiştirmeden önce daima aletin tamamen durmasınıbekleyin.

1. Hız 1’i (yüksek tork ayarı) seçmek için, aleti kapatın ve

durmasını bekleyin. Hız ayar düğmesini

geri doğru (mandrenden uzağa)kaydırın.

2. Hız 2’yi (yüksek hız ayarı) seçmek için, aleti kapatın ve

durmasını bekleyin. Hız ayar düğmesini

ileri doğru (mandrene doğru)kaydırın. Aletin hızı değiştirmezse, hız ayar düğmesinin ileri veya geri konumda tamamen yerine oturduğundan eminolun. Mod Seçm (Şek. A) Mod seçme bileziği

planlanan uygulamaya bağlı olarak doğru çalışma modunu seçmek içinkullanılabilir. Seçmek için, istediğiniz sembol ok ile aynı hizaya gelene kadar bileziğiçevirin. Sembol Mod Delme 1–15 Vidalama (daha yüksek sayı = daha büyük tork) Darbeli kırma ve delme (sadece DCD709) Değşken Hız Tetğ ve İler/Ger Kontrol Düğmes (Şek. A, E) Matkap, değişken hız tetiği

çekilerek ve serbest bırakılarak açılır ve kapatılır. Tetiğe ne kadar basılırsa, matkabın hızı o kadar yüksek olur. Aletiniz bir frenle donatılmıştır. Mandren, tetik düğmesi serbest bırakılır bırakılmazdurur. Bir ileri/geri kontrol düğmesi

aletin dönüş yönünü belirler ve aynı zamanda kilitleme düğmesi olarak görevyapar.

• İleri dönüşü seçmek için tetiği serbest bırakın ve aletin sağ tarafındaki ileri/geri kontrol düğmesinebasın.

• Geriyi seçmek için, aletin sol tarafındaki ileri/geri kontrol düğmesinebasın. NOT: Kontrol düğmesinin ortadaki konumu aleti kapalı konumda kilitler. Kontrol düğmesinin konumunu değiştirirken, tetiğin serbest olduğundan eminolun. NOT: Değişken hız aralığında sürekli kullanım önerilmez. Düğmeye zarar verebileceği için bundan kaçınılmasıgerekir. NOT: Dönüş yönü değiştirildikten sonra alet ilk kez çalıştırıldığında, başlangıçta bir tık sesi duyabilirsiniz. Bu normaldir ve bir sorun olduğunugöstermez. KULLANMA Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere daimauyun.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalıştırma yaralanmaya nedenolabilir. Uygun El Pozisyonu (Şek. C)

UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunukullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıcatutun. Doğru el pozisyonu, bir el ana kol üzerinde

diğer el batarya üzerinde olacakşekildedir. Çalışma Işığı (Şek.A) Aletin ayağına yerleştirilmiş bir çalışma lambası

mevcuttur. Çalışma lambası tetik düğmesine basıldığında devreye girer. Tetik serbest bırakıldığında çalışma lambası maksimum 20 saniye kadar ışık vermeye devameder. NOT: Çalışma lambası, el feneri olarak kullanılması için değil yakın çalışma yüzeyinin aydınlatması içintasarlanmıştır. Br Uygulamanın Yürütülmes (Şek.A, D)

UYARI: Fiziksel yaralanma riskini azaltmak için, daima üzerinde çalışılan parçanın sıkıca sabitlendiğinden veya sıkıştırıldığından eminolun.

UYARI: Dönme yönünü değiştirmeden önce daima motor tamamen durana kadarbekleyin. Çalışmaya başlamadan önce:139

ayarlayın. Bkz. HızAyarı.

• Uygun uç veya aksesuarı mandrenin içine takın. Bkz. Br Uç veya Aksesuarın Anahtarsız br MandreneTakılması.

• Bu aleti, kolayca alev alan veya patlayıcı sıvıları (benzin, alkol vb.) karıştırmak veya pompalamak içinkullanmayın.

• Buna uygun etiketlenmiş yanıcı sıvılarıkarıştırmayın. Vidalama Alette, çok çeşitli şekil ve boyutlarda vida veya çiviyi takmak ve çıkarmak için ayarlanabilir torklu bir kavrama mevcuttur. Mod seçme bileziğindeki

rakamlar, vidalamaya uygun bir tork aralığını ayarlamak için kullanılır. Rakorun üzerindeki sayı ne kadar büyükse, tork o kadar yüksek ve vidalanacak sabitleyici o kadarbüyüktür.

1. Mod seçme bileziğini

istenen konuma döndürün. Bkz. Mod Seçm.

2. Uçla düz bir doğrultuda basınç uygulayan tetik düğmesini,

vida veya çivi iş parçasında istenen derinliğe oturana kadarçekin. Vidalama için Öneriler

• Daha düşük tork ayarlarıyla başlayın, ardından iş parçasına veya vidaya/çiviye zarar vermemek için daha yüksek tork ayarlarınageçin.

• Mod seçme bileziğinin doğru konumunu belirlemek için artık malzemelerde veya iş parçası üzerindeki görünmeyen bölgelerde birkaç denemeyapın. Delme

1. Mod seçme bileziğini

delme sembolüne döndürün. Bkz. ModSeçm.

2. Matkap ucunu iş parçasına temasettirin.

NOT: Yalnızca keskin matkap uçlarınıkullanın.

3. Uçla düz bir doğrultuda basınç uygulayan tetiği, uç istenen

derinliğe oturana kadarçekin.

UYARI: Matkap ani bir dönmeye neden olacak şekilde aşırı yüklendiyse durabilir. Her zaman durmasını bekleyin. Dönme hareketini kontrol edip yaralanmayı önlemek için matkabı sıkıcakavrayın.

4. Sıkışmayı önlemek için matkap ucunu açılmış bir delikten

dışarıya doğru çekerken motoru çalışır durumda tutun. Delme için Öneriler

• Delme sırasında, daima matkap ucuyla düz bir doğrultuda basınç uygulayın ancak motoru durdurmayacak veya ucu saptırmayacak şekildebastırın.

• MATKAP DURURSA: - TETIK DÜĞMESINE BASMAYI DERHAL BIRAKIN, matkap ucunu çıkartın ve durma nedenini belirleyin. - DURMUŞ BİR MATKABI ÇALIŞTIRMAK İÇİN tetik düğmesini AÇIP KAPATMAYIN — BU, MATKABA ZARARVEREBİLİR. - Durmayı veya malzemenin kırılmasını en aza indirmek için, matkabın üzerindeki basıncı azaltın ve ucu deliğin son parçasının içindençıkarın.

• Çelikte önce bir pilot delik (4 mm ila 4.8mm) açılması daha büyük delikler (7,9 mm ila 12,7 mm) açmayıkolaylaştırabilir.

• İnce malzemeleri veya ufak parçalar oluşturma ihtimali olan malzemeleri delerken iş parçasının hasar görmesini önlemek için ahşap bir «destekleme» bloğukullanın.

UYARI: Uygun solunum maskes takın. Çıkan tozları bir elektrikli süpürge veya bu uygulama için tasarlanmış toz toplama sistemi ile temizleyin. Sadece DCD709 ÖNEMLI: Yalnızca darbeli delme için sınıflandırılmış karbür uçlu veya beton delici uçları kullanın.

1. Hız ve torku planlanan çalışmaya uygun ayarlamak için hız

kullanarak istenen hız/tork aralığını seçin. Mod seçme bileziğini

darbeli kırma ve delme sembolüne çevirin.

2. Tetiği çekin ve kırıcıya, çok fazla zıplamasını veya uçtan

yukarı yükselmesini önlemeye yetecek kadar güç uygulayın. Darbeli kırma ve delme için uyarılar

• Çok fazla güç uygulamak, daha yavaş delme hızına, aşırı ısınmaya ve daha düşük delme ayarına neden olur.

• Düzenli ve dengeli bir malzeme akışı, uygun delme hızınıgösterir.

• Ucu delinen yere doğru açıda tutarak, düz bir şekilde delin. Matkap yivlerinin tıkanmasına ve daha yavaş delme hızına neden olacağı için delme sırasında uç üzerinde yandan basınç uygulamayın.

• Derin delikler açarken, darbeli kırma hızı düşmeye başlarsa, delikteki kalıntıları temizlemeye yardımcı olmak için, alet çalışır durumdayken ucu delikten kısmen dışarı çekin. BAKIM DeWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğebağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalıştırma yaralanmaya nedenolabilir. Şarj cihazı ve akü bakım geriktirmezler. Yağlama Elektrikli aletiniz ek bir yağlamagerektirmemektedir.140 TüRkçE Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesitakın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın. İlave Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlarkullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıylagörüşün. Çevrenin Korunması Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpeatılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresindemevcuttur Şarj Edilebilir Aküler Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererekatın:

• Aküyü bitene kadar aleti çalıştırın, sonra alettençıkartın.

• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekildeatılacaktır.141

• Güvenlik gözlüğü veya başka bir göz koruması kullanın. Kırma ve delme çalışmaları etrafta tozların uçuşmasına neden olur. Uçuşan parçacıklar kalıcı göz hasarına neden olabilir.

• Darbel matkap şlemler sırasında kulak koruması kullanın. Gürültüye maruz kalınması, işitme kaybına yolaçabilir.

• Aletle brlkte verlen yardımcı tutamakları kullanın. Kontrol kaybı yaralanmaya neden olabilir.

• Kesm aksesuarının, gömülü elektrk kablolarına temas etmesne yol açablecek durumlarda alet zole edlmş saplarından tutun. Kesim aksesuarı elektrik akımı bulunan kablolarla temas ettiğinde, akım elektrikli aletin iletken metal145

parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açabilir.

1. Hız ve torku planlanan çalışmaya uygun ayarlamak

kullanarak istenen hız/tork aralığını seçin. Mod seçme bileziğini

darbeli kırma ve delme sembolüneçevirin.

2. Tetiği çekin ve kırıcıya, çok fazla zıplamasını veya uçtan

yukarı yükselmesini önlemeye yetecek kadar güç uygulayın. Darbeli kırma ve delme için uyarılar

• Çok fazla güç uygulamak, daha yavaş delme hızına, aşırı ısınmaya ve daha düşük delme ayarına neden olur.

• Düzenli ve dengeli bir malzeme akışı, uygun delme hızınıgösterir.

• Ucu delinen yere doğru açıda tutarak, düz bir şekilde delin. Matkap yivlerinin tıkanmasına ve daha yavaş delme hızına neden olacağı için delme sırasında uç üzerinde yandan basınç uygulamayın.

• Derin delikler açarken, darbeli kırma hızı düşmeye başlarsa, delikteki kalıntıları temizlemeye yardımcı olmak için, alet çalışır durumdayken ucu delikten kısmen dışarı çekin.
