BRUKSANVISNING DCD709 DEWALT

Bæltekrog (følger med i visse modeller)

Magnetisk borholder (følger med i visse modeller)

1. Sluk for og fjernbatteripakken.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for helearbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for helearbeidsperioden. Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organiserearbeidsmønster. Overensstemmelseserklæring med EU Maskineridirektiv Boremaskin/Trekker/Slagboremaskin DCD708, DCD709 DeWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN62841-1-2015, EN62841-2-1:2018. Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DeWALT

følgende adresser eller se baksiden avhåndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DeWALT

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kanreduseres. Definisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på dissesymbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorligpersonskade. Gratulerer! Du har valgt et DeWALT -verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data DCD708 DCD709 Spenning V

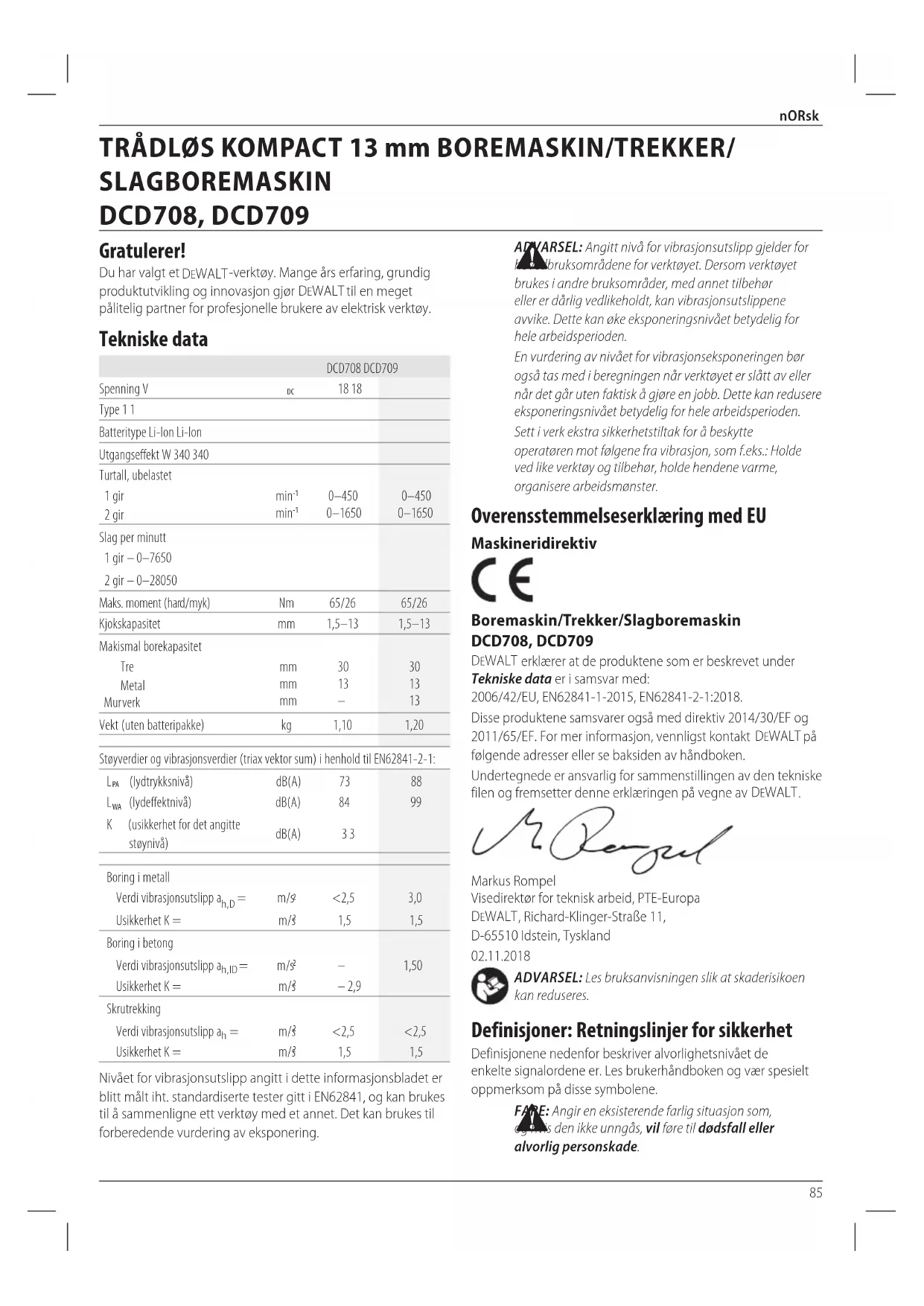

Vekt (uten batteripakke) kg 1,10 1,20 Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-2-1:

(lydtrykksnivå) dB(A) 73 88

(lydeffektnivå) dB(A) 84 99 K (usikkerhet for det angitte støynivå) dB(A) 3 3 Boring i metall Verdi vibrasjonsutslipp a h,D = m/s

1,5 1,5 Boring i betong Verdi vibrasjonsutslipp a h,ID = m/s

– 1,50 Usikkerhet K = m/s

– 2,9 Skrutrekking Verdi vibrasjonsutslipp a

1,5 1,5 Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering aveksponering. TRÅDLØS KOMPACT 13 mm BOREMASKIN/TREKKER/ SLAGBOREMASKIN DCD708, DCD709 Norsk (oversatt fra de originale instruksjonene)86 nORsk

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorligpersonskade.

Angir fare for elektriskstøt.

Angirbrannfare. Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til Batterier Ladere/Ladetider (i minutter) Kat # V

Vekt *Datokode 201811475B eller senere ** Datokode 201536 eller senere87 nORsk en roterende del av det elektriske verktøyet kan føre tilpersonskade. e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a ) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annenbatteripakke. b ) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader ellerbrann. c ) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader ellerbrann. d ) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon ellerforbrenninger. e ) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare forpersonskade. f ) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til eneksplosjon. g ) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og økerbrannfaren.

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt. b ) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserteserviceverksteder. Sikkerhetsinstruksjoner for all bruk

• Bruk alltid hørselvern ved slagboring. Eksponering for støy kan føre til hørselstap.

• Hold elektrisk verktøy kun i isolerte gripeoverflater når du utfører operasjoner hvor kutteutstyret eller skruen kan komme i kontakt med skjulte ledninger. Kuttutstyr eller skruer som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatørenstøt.88 nORsk Sikkerhetsanvisninger ved bruk av lange drillbits

• Bruk aldri høyere hastighet enn maksimal angitt hastighet for drillbiten. Ved høyere hastigheten har biten en tendens til å bøye seg dersom den roterer fritt uten kontakt med arbeidsstykket, det kan føre tilpersonskade.

• Start alltid boringen ved lav hastighet og med tuppen av biten i kontakt med arbeidsstykket. Ved høyere hastigheten har biten en tendens til å bøye seg dersom den roterer fritt uten kontakt med arbeidsstykket, det kan føre tilpersonskade.

• Legg på trykk kun i rett linje med biten og ikke bruk for hardt trykk. Biten kan bøye seg og føre til at den brekker eller at du mister kontrollen, som kan føre tilpersonskade. Ekstra sikkerhetsregler spesielt for drill/ skrutrekker/slagdrill

• Bruk klemmer eller en annen praktisk måte å feste og støtte arbeidsstykket på en stabil plattform. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du misterkontroll.

• Tilbehør og verktøy kan bli varme under bruk. Bruk hansker ved håndtering dersom det utføres arbeid som generere varme, som ved boring imetall.

• Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler.

• Bruk vernebriller eller annen øyebeskyttelse. Hammer- og boreoperasjoner gjør at fliser flyr gjennom luften. Flyvende partikler kan forårsake permanent øyeskade.

• Bruk hørselsvern ved slagboring. Å bli utsatt for støy kan forårsake hørselstap.

• Bruk hjelpehåndtakene dersom de leveres med verktøyet. Å miste kontroll kan forårsake personskade.

• Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kuttutstyr som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

• Ikke bruk dette verktøyet i lange perioder. Vibrasjon forårsaket av verktøyet kan skade hendene og armene. Bruk hansker for å gi ekstra polstring og begrens risikoen ved å hvile ofte. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Fare for brannskader fordi utstyr blir varmt underbruk.

• Fare for personskade ved langvarigbruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere DeWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig åbruke. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen påstrømnettet. Din DeWALT -lader er dobbeltisolert i samsvar med EN62841; det trengs derfor ikke noenjordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DeWALT -serviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1mm

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel. Viktige sikkerhetsinstruksjoner for alle batteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniskedata).

• Før du bruker laderen les alle instruksjoner og advarsels- merker på laderen, batteripakken og produktet som brukerbatteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielleskader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker medapparatet. MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert ,men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen førrengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbesammen.

• Disse ladere er ikke ment for annen bruk enn lading av DeWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektriskstøt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade ellerpåkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektriskstøt.

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen avhuset.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt ellerbrann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngåfarer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke dennefaren.

• ALDRI forsøk på kople 2 laderesammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikkebilladeren. Lade et batteri (Fig. B)

i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen erstartet.

3. Fullført lading vises ved at det røde lyset er PÅ konstant.

Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen

batteripakken og ta denav. MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangsbruk. Bruk av lader Se indikatorne under for batteripakkensladetilstand. Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

• Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenopptaladeprosedyren. Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikketennes. MERK: Dette kan også tyde på et problem medladeren. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter fortesting. Ventetid for varm/kald pakke Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse”, og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid påbatteriet. En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blirvarmt. Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn iladeren. Elektronisk beskyttelsessystem XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyputlading. Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladetigjen. Veggmontering Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4mmlange med hodediameter 7–9mm, som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass isporene. Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske.90 NORSK Batteripakke Viktige sikkerhetsinstruksjoner for alle batteripakker Sørg for å inkludere katalognummer og spenning når du bestiller nyebatteripakker. Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som erbeskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet ellergassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke- kompatibel lader idet batteripakken kan sprekke og forårsake alvorligpersonskade.

• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 ˚C (som utenfor skur eller metallbygg påsommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomenevedvarer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret forgjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler,etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slåsoverende. Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre tilkortslutning. MERK: Lithium-ione batterier skal ikke være med i innsjekketbagasje. DeWALT batterier samsvarer med alle aktuelle shipping- forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i ”UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria”. I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DeWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking ogdokumentasjon. Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldenderetningslinjer. Transport av FLEXVOLT

batteriet har to moduser: Bruk ogtransport. Bruks-modus: Når FLEXVOLT

-batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse. I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh)91 nORsk sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer. For eksempel kan Wh-spesifikasjonen for Transport være 3x36 Wh, som betyr 3 batterier Eksemple på merking for bruk og for transport på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108Wh (som betyr 1batteri). Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt

lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt avladeren. MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen førbruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer: Les instruksjonshåndboken førbruk. Se Tekniske data forladetid. Ikke undersøk med strømførendegjenstander. Ikke lad skadedebatteripakker. Ikke utsett for vann. Få byttet defekte ledningeromgående. Lades kun mellom 4 ˚C og 40 ˚C. Kun for innendørsbruk. Deponer batteripakken på miljøvennligvis. Lad kun DeWALT batteripakker med de angitte DeWALT laderne. Lading av andre batteripakker enn de angitte DeWALT batteriene med en DeWALT

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått undertransport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken førbruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken førbruk. Brukhørselvern. Brukvernebriller. Synlig stråling. Ikke se inn ilyset. Datokode plassering (Fig. A) Datokoden

, som også inkluderer produksjonsåret, er trykket påhuset. Eksempel: 2018 XX XX Produksjonsår92 nORsk Beskrivelse (Fig. A)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- ellerpersonskader.

Hylse for valg av modus

Beltekrok (inkludert med noen modeller)

Magnetisk bitholder (inkludert med noen modeller)

Datokode Tiltenkt Bruk Din drill/skrutrekker/meiselhammer er konstruert for profesjonell boring, slagboring ogskrutrekking. IkkE bruk når det er vått eller i nærheten av antennelige væsker ellergasser. Disse boremaskinene/skrutrekkerne/slagborene er profesjonelleelektroverktøy. IkkE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker detteverktøyet.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/ setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre tilpersonskader.

ADVARSEL: Bruk kun batteripakker og ladere fra DeWALT

Sette inn og ta av batteripakke på verktøyet (Fig. B) MERk: For best resultat, pass på at batteripakken

er helt oppladet førbruk. For å installer batteripakken i verktøyets håndtak

mot skinnene i håndtaket (Fig.B).

2. Skyv den inn i håndtaket til batteripakken er godt festet i

verktøyet, pass på at den ikkeløsner. For å fjerne batteripakken fra verktøyet

og trekk batteriet bestemt ut avhåndtaket.

2. Sett batteripakken i laderen som beskrevet i laderavsnittet i

dennemanualen. Ladeindikator batteripakker (Fig. B) Noen DeWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen ibatteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må ladesopp. MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerensbruksområde. Beltekrok og magnetisk bitholder (Fig. A) (valfritt tilbehør)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, somvist.

kan festes på hvilken som helst side av verktøyet kun ved bruk av medfølgende skrue

, for å tilpasses venstre- og høyrehendte brukere. Dersom kroken eller den magnetiske bitholderen ikke ønskes, kan de fjernes fraverktøyet. For å flytte beltekroken eller den magnetiske bitholderen, fjern skruen

ADVARSEL: Ikke forsøk å stramme drill-bits (eller annet tilbehør) ved å gripe rundt fronten av chucken og deretter slå på verktøyet. Det kan føre til skader på chucken og til personskader. Lås alltid avtrekkerbryteren og koble verktøyet fra strømmen når du skiftertilbehør.

for en-hånds betjening av chucken. For å sette inn en drill-bit eller annet tilbehør, følg dissetrinnene.

1. Slå av verktøyet og ta avbatteripakken.

2. Grip bakre hylse på chucken med en hånd og bruk den

andre hånden for å sikre verktøyet. Roter hylsen mot klokka så langt at den tar i mot det ønskedetilbehøret.93 NORSK

3. Sett inn tilbehøret omtrent 19 mm inn i chucken og stram

godt ved å rotere chuck-hylsen med klokka med en hånd mens du holder verktøyet med andre hånden. Verktøyet eer utstyrt med en automatisk spindellås-mekanisme. Dette lar deg åpne og lukke chucken med enhånd. Pass på å stramme chucken med en hånd på chuckhylsen mens den andre hånden holder verktøyet så hardt sommulig. For å løsne tilbehøret, gjenta trinn 1 og 2over. Hastighetsvelger (Fig.A) Verktøyet har to hastighetsinnstillinger for å gi størrebruksområde. MERK: Ikke skift hastighet når verktøyet er i gang. La alltid verktøyet stoppe helt før du skiftergir.

1. For å velge hastighet 1 (stort moment), slå av verktøyet og

2. For å velge hastighet 2 (høy hastighet , slå av verktøyet

forover (motchucken). Dersom verktøyet ikke endrer hastighet, sjekk at hastighetsvelgeren er helt låst i fremre eller bakrestilling. Modusvalg (Fig. A) Hylse for valg av modus

kan brukes for å velge korrekt driftsmodus i henhold til ønsketbruk. For å velge, vri til ønsket symbol står motpilen. Symbol Modus Boring 1–15 Skrutrekking (høyt tall = større moment) Slagdrilling (kun DCD709) Avtrekker variabel hastighet og kontrollbryter forover/bakover (Fig. A, E) Drillen skrus på og av ved å dra og slippe avtrekkeren

for fremover/bakover bestemmer retningen på verktøyet og brukes også somlåseknapp.

• For å velge rotasjon fremover, slipp avtrekkeren og trykk fremover/bakover kontrollknappen på høyre siden avverktøyet.

• For å velge bakover, trykk fremover/bakover kontrollknappen på venstre siden avverktøyet. MERK: Når kontrollknappen står i midten er verktøyet låst. Når du skifter kontrollknappens posisjon, påse at avtrekkeren ersluppet. MERK: Kontinuerlig bruk ved variabel hastighet anbefales ikke. Det kan skade bryteren og børunngås. MERK: Første gang verktøyet kjøres etter endring av rotasjonsretning kan det hende at du hører en klikk ved oppstart. Dette er normalt og er ikke et tegn på etproblem. BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/ setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre tilpersonskader. Korrekt plassering av hendene (Fig. C)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, somvist.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutseligreaksjon. Riktig stilling for hendene krever en hånd på hovedhåndtaket

og den andre påbatteripakken. Arbeidslys (Fig.A) Det er en arbeidslampe

på foten til verktøyet. Arbeidslampen aktiveres når avtrekkeren trykkes inn. Når avtrekkeren slippes, vil arbeidslampen være på i opp til 20 sekundertil. MERK: Arbeidslampen er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes som enlykt. Utføring av arbeid (Fig.A, D)

• Ikke rør eller bland brennbare væsker som er merketslik. Skrutrekking Verktøyet har en chuck med justerbart moment for innsetting og uttrekking av et bredt utvalg skruer med ulike størrelser og former. Tallene på modusvelgeren

brukes for å stille inn momentområdet for skrutrekking. Jo høyere siffer på kragen, desto høyere moment og desto større skrue kanbrukes.

1. Drei hylsen for valg av modus

skruen er satt inn til ønsket dybde iarbeidsstykket. Anbefalinger for skrutrekking

• Start med lav momentinnstilling, gå til høyere moment etter hvert for å unngå skade på arbeidsstykket ellerskruen.

• Gjør noen øvelses-trekk i skrap eller på et lite synlig sted for å finne korrekt posisjon av hylse for valg avmodus. Boring

1. Drei hylsen for valg av modus

den når ønsketdybde.

ADVARSEL: Boret kan låse seg ved overbelastning og føre til plutselig vridning. Vær alltid forberedt på låsing. Hold boremaskinen godt for å motvirke vridning og unngåpersonskader.

4. Hold motoren i gang når du trekker en bit tilbake ut av

hullet, for å unngå at den setter seg fast. Anbefalinger for boring

• Ved boring, bruk nok trykk i rett linje mot bit-en, men ikke trykk så hardt at motoren stopper eller bit-en skjærerut.

• Dersom du borer i tynt materiale, bruk en "støtteblokk" av tre bak for å hindre skade påmaterialet. Slagdrilling

1. Velg ønsket område for hastighet/moment ved å bruke

for å tilpasse hastighet og moment for den ønskede bruken. Drei hylsen for valg av modus

2. Trekk i avtrekkeren, bruk akkurat nok krefter til å hindre

hammeren i å hoppe rundt eller løfte seg fra biten. Anbefalinger for slagdrilling

• For mye krefter forårsaker lavere borehastigheter, overoppvarming og langsommere boring.

• En myk, jevn strøm av materiale tyder på korrekt borehastighet.

• Bor rett og hold biten i rett vinkel til arbeidsstykket. Ikke bruk sidetrykk på bit-en ved boring, det vil føre til at sporene i bit- en tettes og gi lavere borehastighet.

• Ved boring av dype hull, dersom hammer-hastigheten synker, trekk bit-en delvis ut av hullet med verktøyet fortsatt i gang for å hjelpe til med å fjerne spon fra hullet. VEDLIKEHOLD Ditt DeWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessigrenhold.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/ setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre tilpersonskader. Laderen og batteripakken ervedlikeholdsfrie. Smøring Ditt elektriske verktøy trenger ikke ekstrasmøring. Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denneprosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DeWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DeWALT brukes sammen med detteproduktet. Ta kontakt med din forhandler for ytterligere informasjon om egnetekstrautstyr. Beskyttelse av miljøet Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlighusholdningsavfall.95 nORsk Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut avverktøyet.

• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandleskorrekt.96 PORTUGUês DCD708 DCD709 Aparafusamento Valor de emissão de vibrações a
