Ürün Türü	Yürüme tipi çim biçme makinesi
Marka	Stiga
Model	Combi 50 SQ DAE
Güç Kaynağı	Lityum iyon pil (kablosuz)
Kesme Genişliği	50 cm
Kesme Yüksekliği	Düğme ile çok kademeli manuel ayar
İlerleme Hızı	2,5 ila 5 km/s arası değişken (6 hız)
Kesme Sistemi	Döner bıçak
Toplama Torbası Kapasitesi	Toplama torbası (hacmi belirtilmemiş)
Ana Fonksiyonlar	Biçme, toplama, malçlama (opsiyonel kit), yandan atma (opsiyonel)
Motor Türü	Fırçasız elektrikli (brushless)
Pil	Optimum çalışma süresi için iki pil önerilir
ECO Fonksiyonu	Evet, enerji tasarrufu ve çalışma süresini optimize etmek için
Güvenlik	Operatör varlık kolu, emniyet anahtarı, boşaltma korumaları
Bakım	Düzenli temizlik, yıkanabilir hava filtresi, bıçağın değiştirilmesi

Sık sorulan sorular - Combi 50 SQ DAE STIGA

Stiga Combi 50 SQ DAE çim biçme makinesi nasıl çalıştırılır?

Çalıştırmak için emniyet anahtarını takın ve ON konumuna çevirin. Pil erişim kapağını açın, pili doğru şekilde takın, ardından başlatma düğmesine basın. Ardından, operatör varlık kolunu gidona doğru itin ve kesme ünitesini devreye sokmak için tekrar düğmeye basın.

Kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliği, ayar düğmesine (Şek. 11.A) basılarak ve şasiyi tutamak (Şek. 11.B) yardımıyla istenen konuma yükselterek veya alçaltarak ayarlanır. Bu işlemi kesme ünitesi dururken yapın.

Pil şarj olmazsa ne yapmalı?

Pilin şarj cihazına doğru şekilde takıldığından, ortam sıcaklığının 0 °C ile +45 °C arasında olduğundan ve kontakların temiz olduğundan emin olun. Ayrıca prizde elektrik olduğundan emin olun. Sorun devam ederse, pil kılavuzuna bakın veya bir servis merkezine başvurun.

Kullanımdan sonra çim biçme makinesi nasıl temizlenir?

Her kullanımdan sonra makineyi çim ve çamur kalıntılarından temizleyin. Su jeti kullanmayın ve motor ile elektrikli bileşenleri ıslatmaktan kaçının. Şasi içini ve hava filtresini düzenli olarak temizleyin. Toplama torbasını boşaltın, yıkayın ve kurumaya bırakın.

ECO fonksiyonu nedir ve ne zaman kullanılır?

ECO fonksiyonu enerji tasarrufu sağlar ve pil ömrünü optimize eder. ECO düğmesi (Şek. 10.D) ile etkinleştirilir ve ekranda 'E' olarak görüntülenir. Operatör varlık kolları bırakıldığında otomatik olarak devre dışı kalır. Zor kesme koşullarında (yoğun, uzun, nemli çim) kullanılması önerilmez.

Malçlama kiti (parçalama) nasıl kullanılır?

Malçlama kullanmak için arka boşaltma koruyucusunu kaldırın ve saptırma tapasını çıkış açıklığına yerleştirin, iki pimle tıklayana kadar sabitleyin. Yan boşaltma koruyucusunun indirildiğinden emin olun. Tapayı çıkarmak için koruyucuyu kaldırın ve dişi çözmek için merkeze basın.

Ekrandaki ER3 hata kodu ne anlama gelir?

ER3, motor aşırı ısınması için termal korumanın devreye girdiğini gösterir. Makineyi yeniden çalıştırmadan önce en az 5 dakika bekleyin. Sorun devam ederse, tıkanıklık olmadığını kontrol edin ve kesme koşullarının çok zor olmadığından emin olun.

Kışın çim biçme makinesi nasıl saklanır?

Saklama için motoru soğumaya bırakın, emniyet anahtarını çıkarın, makineyi temizleyin ve gevşek veya hasarlı parça olmadığını kontrol edin. Kuru, hava koşullarından korunaklı, tercihen bir branda altında ve çocukların erişemeyeceği bir yerde saklayın. Uzun süreli kullanılmama durumunda pili iki ayda bir şarj edin.

Kesme bıçağı nasıl değiştirilir?

Bıçağın değiştirilmesi karmaşık bir işlemdir ve özel beceriler gerektirir. Güvenlik nedeniyle, bu işlemin yetkili bir servis merkezi tarafından yapılması önerilir. Yalnızca teknik verilerde belirtilen koda sahip orijinal bıçaklar kullanın.

Kullanım sırasında çim biçme makinesi duruyor: neden?

Olası nedenler şunlardır: pilin bitmesi veya yanlış takılması, kesme ünitesinin tıkanması veya termal korumanın devreye girmesi. Pil durumunu kontrol edin, emniyet anahtarını çıkarın, tıkanıklıkları giderin ve motoru soğumaya bırakın. Sorun devam ederse, kullanım kılavuzundaki 'Arıza Tanımlama' bölümüne bakın.

KULLANIM KILAVUZU Combi 50 SQ DAE STIGA

TR Arkadan ayak kumandalı bataryalı çim biçme makinesi KULLANIM KILAVUZU

DİKKAT: makıneyi kullanmadan önce talımatlar içeren kilavuzu dikkatle okuyun.

ITALIANO - Istruzioni Originali IT
БЪЛГАРСКИ - Инструкция за експлоатация ...... BG
BOSANSKI - Prijevod originalnih uputa BS
ČESKY - Překlad původního návodu k používání ...... CS
DANSK - Oversættelse af den originale brugsanvisning DA
DEUTSCH - Übersetzung der Originalbetriebsanleitung ...... DE
ΕΛΛΗΝΙΚΑ - Μεταφραση των πρωτοτυπων οδηγιων EL
ENGLISH - Translation of the original instruction ...... EN
ESPAÑOL - Traducción del Manual Original
EESTI - Algupärase kasutusjuhendi tõlge ET
SUOMI - Alkuperäisten ohjeiden käännös FI
FRANÇAIS - Traduction de la notice originale .... FR
HRVATSKI - Prijevod originalnih uputa .... HR
MAGYAR - Eredeti használati utasítás fordítása ...... HU
LIETUVIŠKAI - Originalių instrukcijų vertimas ....LT
LATVIEŠU - Instrukciju tulkojums no origināl valodas ...... LV
МАКЕДОНСКИ - Превод на оригиналните упатства .... MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing ....NL
NORSK - Oversettelse av den originale bruksanvisningen ...... NO
POLSKI - Tłumaczenie instrukcji oryginalnej PL
PORTUGUÊS - Tradução do manual original PT
ROMÂN - Traducerea manualului fabricantului ...... RO
РУССКИЙ - Перевод оригинальных инструкций ...... RU
SLOVENSKY - Preklad pôvodného návodu na použitie ...... SK
SLOVENŠČINA - Prevod izvirnih navodil SL
SRPSKI - Prevod originalnih uputstva .... SR
SVENSKA - Översättning av bruksanvisning i original SV
TÜRKÇE - Orijinal Talimatların Tercümesi TR

2

1.1 Kılavuzun nasıl okunacağı 1
1.2 Başvurular 1

1. GÜVENLIK KURALLARI 1

2.1 Eğitim.... 1
2.2 Hazırlık işlemleri 2
2.3 Kullanım sırasında.... 2
2.4 Bakım, depoya kaldırma 2
2.5 Batarya / batarya şarj cihazı 3
2.6 Çevreyi koruma 3

1. MAKINENIN ÖĞRENILMESI......3

3.1 Makinenin açıklaması ve amaçlanan kullanım ... 3

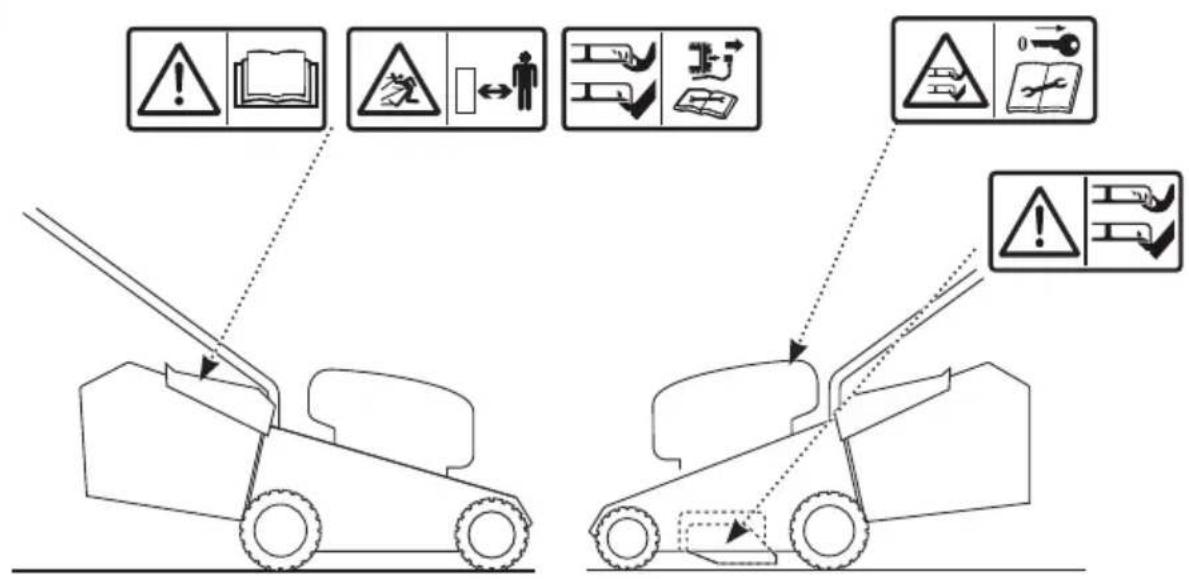

3.2 Güvenlik işaretleri 4

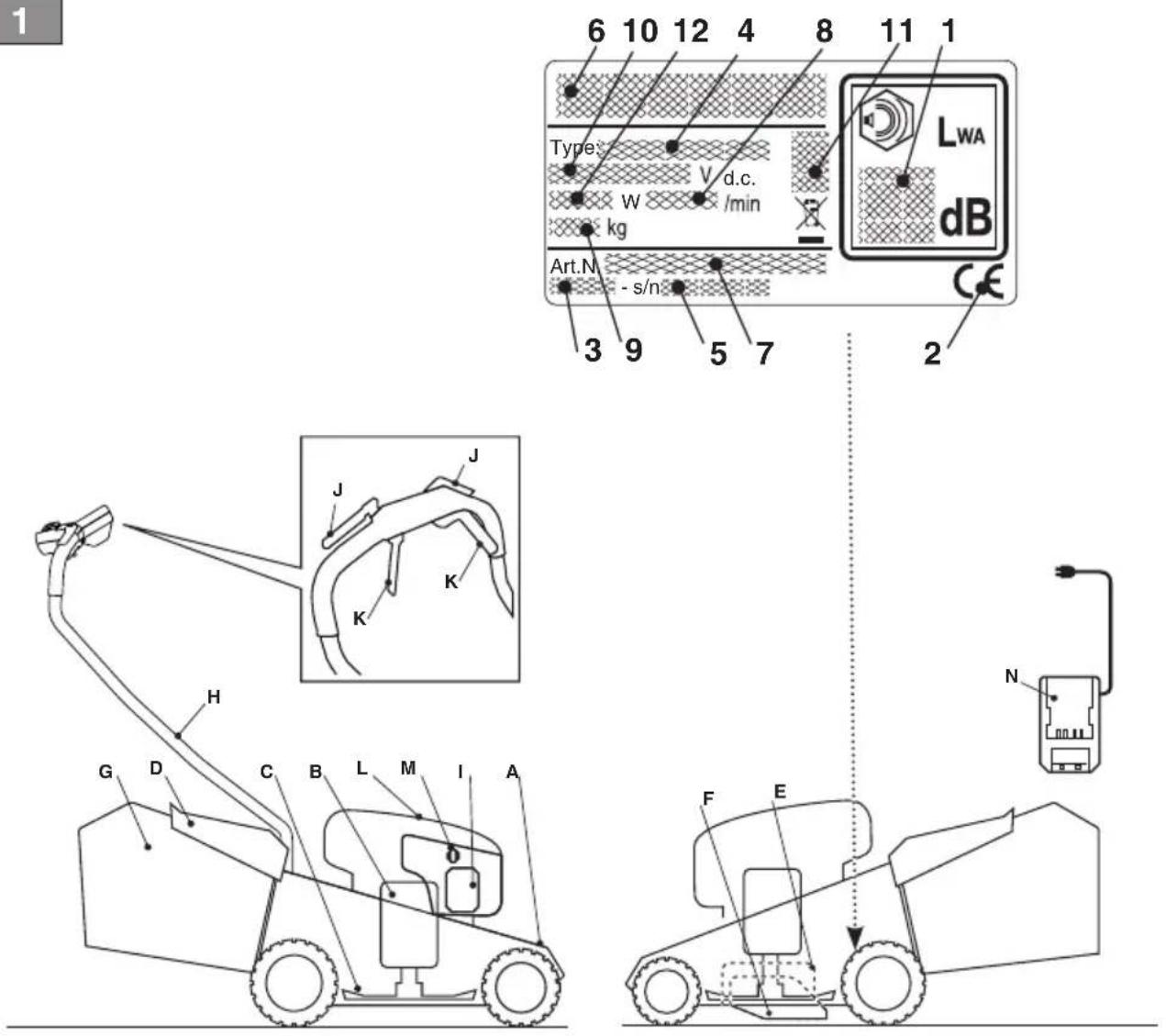

3.3 Tanıtma etiketi 4
3.4 Başlica bileşenler....5

1. MONTAJ 5

4.1 Montaj parçaları 5
4.2 Çim toplama haznesinin montajı...... 5
4.3 Sapin montaji 5

1. KONTROL KUMANDALARI 5

5.1 Emniyet anahtarı (Devreden çıkarma cihazı)..... 5
5.2 Operatörün varlığını bildiren kol....5
5.3 Açma düğmesi 6
5.4 Çekişi AÇMA kolu....6
5.5 "ECO" düğmesi 6
5.6 Kesim yüksekliğinin ayarlanması....6

1. MAKINENIN KULLANILMASI 6

6.1 Hazırlık işlemleri....6
6.2 Güvenlik kontrolleri 7
6.3 Başlatma 8
6.4 İste kullanma 8
6.5 Makinenin durdurulması 9
6.6 Kullandıktan sonra 9

1. DÜZENLI BAKIM 9

7.1 Genel Bilgiler....9
7.2 Akü 9
7.3 Temizlik.... 10
7.4 Sabitleme somun ve vidaları 10
7.5 Hava filtresinin temizliği 10

1. ÖZEL BAKIM....11

8.1 Kesim düzeni....11

1. DEPOYA KALDIRMA....11

9.1 Makinenin depoya kaldırılması .....11
9.2 Bataryanın depoya kaldırılması....11

1. TAŞIMA VE NAKLIYE....11
2. SERVIS VE ONARIMLAR....11

3. GARANTI KAPSAMI.... 12

4. Bakim tablosu.... 12

5. Arıza tespiti.... 13

6. OPSIYONEL ATAŞMANLAR 15

15.1 "Malçlama" kiti.... 15
15.2 Bataryalar.... 15
15.3 Batarya şarj cihazı.... 15

1. GENEL BİLGİLER

1.1 KILAVUZUN NASIL OKUNACAĞI

Güvenlik ve çalışmaya ilgili konular açısından kılavuz metninde son derece önemli bilgiler içeren bazı paragraflar aşağıda yer alan ölçütlere göre farklı şekilde belirtilmişlerdir:

NOT VEYA ÖNEMLİ Makineye zarar vermemek veya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

Bu sembol bir tehlikeyi bildirir. Uyarıya uyulmaması, olası bireysel yaralanmalara ve/veya üçüncü kişi yaralanma- larına ve/veya hasara yol açabilir.

Gri noktalı kenarlıkla vurgulanan paragraflar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterirler. Söz konusu özelliklerin bu modelde mevcut olup olmadığını kontrol edin.

Tüm “ön”, “arka”, “sağ” ve “sol” bilgilerinde operatörün çalışma pozisyonu referans alınmıştır.

1.2 BAŞVURULAR

1.2.1 Resimler

Bu kılavuzda yer alan resimler 1, 2, 3, vb. şeklinde numaralandırılmıştır.

Resimlerde gösterilen bileşenler A, B, C, vb. gibi harflerle işaretlenmiştir.

1. resimde C bileşenine atifta bulunulduğunda şu yazım şekli kullanılır: "Bkz. Res. 2.C" veya basit şekilde "(Res. 2.C)".

Resimler gösterge niteliğindedir. Gerçek parçalar betimlenenlerden farklı olabilir.

1.2.2 Başlıklar

Bu kılavuz bölümlere ve paragraflara ayrılmıştır.

"2.1 Eğitim" paragrafının başlığı, "2. Güvenlik kuralları" bölümünün alt başlığıdır.

Başlıklara veya paragraflara yapılan başvurular Böl. veya Par. kısaltması ile ilgili rakam kullanılarak verilmiştir. Örnek: "böl. 2" veya "par. 2.1"

2. GÜVENLİK KURALLARI

2.1 EĞİTİM

Kumandaları ve makinenin uygun şekilde nasıl kullanılacağını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğrenin. Uyarılara ve talimatlara uyulmaması yangınlara ve/veya ciddi yaralanmalara neden olabilir.

• Çocukların veya kullanma talimatlarını yeterli derecede bilmeyen kişilerin makineyi kullanmalarına asla izin vermeyin. Yerel yasalar, kullanıcılar için minimum yaş belirleyebilir.
• Bu cihaz, 8 yaşındaki veya daha büyük çocuklar ile bedensel ve zihinsel yetenekleri tam gelişmemiş veya yetersiz deneyim ve bilgiye sahip kişiler tarafından denetim altında tutulmaları veya cihazın güvenli koşullar altında kullanımına ilişkin bilgilendirilmiş ve potansiyel tehlike olasılıklarından haberdar olmaları koşuluyla kullanılabilir. Çocuklar cihazla oynamamalıdırlar. Temizlik ve olağan bakım işlemleri denetimsiz çocuklar tarafından yapılmamalıdır.
• Kullanıcı yorgun olduğunda, kendini kötü hissettiğinde veya ilaç, uyuşturucu, alkol ya da refleks ve dikkat yeteneklerine zararlı maddeler aldığında asla makineyi kullanmayın.
• Çocukları veya başka yolcuları taşımayın.
• Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.
• Makinenin başkalarına devredilmek veya ödünç verilmek istenmesi halinde kullanıcıının, bu kılavuzda bulunan kullanma talimatlarını okumuş olduğundan emin olun.

2.2 HAZIRLIK İŞLEMLERİ

Kişisel koruyucu donanımlar (KKD)

• Uygun giysiler, kaymaz tabanlı dayanıklı iş ayakkabıları ve uzun pantolon giyin. Makineyi çıplak ayakla veya açık sandaletlerle kullanmayın. İşitme duyusunu koruyucu kulaklık takın.
• İşitme koruması kullanılması, muhtemel uyarıları (bağırma veya alarmlar) duyma kabiliyetini azaltabilir. Çalışma yapılan alanın civarında olup bitenlere azami dikkat gösterin.
• Eller için risk olan tüm durumlarda iş eldivenleri kullanın.
• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler, bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ile sallantılı veya bol aksesuarları hiçbir şartta kullanmayın.
• Uzun saçları uygun şekilde toplayın.

Çalışma alanı / Makine

- Bütün çalışma sahasını iyice kontrol edin ve makine tarafından sırlatılabilecek veya kesim düzenine/döner aksama hasar verebilecek her türlü nesneyi (taşlar, dallar, demir teller, kemikler, vb.) uzaklaştırın.

2.3 KULLANIM SIRASINDA

Çalışma Alanı

• Makineyi, patlama riski bulunan ortamlarda, tutuşabilir sıvılar, gaz veya toz mevcut ise kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.
• Sadece gün ışığında veya yeterli yapay ışıkta ve görüşün iyi olduğu koşullarda çalışın.

• Kişileri, çocukların ve hayvanları çalışma alanından uzaklaştırın. Çocuklar başka bir yetişkinin gözetiminde olmalıdır.

• Islak çimde, yağmur altında ve fırtına riski olduğunda, özellikle de yıldırım düşmesi olasılığı varken çalışmayın.

• Makineyi yağmura veya ıslak ortamlara maruz bırakmayın. Bir aletin içine sızan su, elektrik çarpma riskini artırır.
• Zemindeki düzensizliklere (tümsekler, kanallar), eğimlere, gizli tehlikelere ve görüşü sınırlandırabilecek muhtemel engellerin varlığına özellikle dikkat edin.
• Sarp kayalık, çukur veya nehir kenarlarının yakınlarında çok dikkatlı olun. Tekerleklerden biri yol kenarını geçerse veya yol kenarı çökerse makine ters:dönebilir.
• Yan kaymaya veya makinenin kontrolünü kaybetmeye neden olabilecek yön değişimlerine ve tekerleklerin engellerle (taşlar, dallar, ağaç kökleri, vb.) karşılaşmamasına çok dikkat ederek ve kendi dengenizin sağlam olduğundan emin olarak, her zaman eğime çapraz yönde çalışın, kesinlikle yukarı/aşağı yönde çalışmayın.
• Makine karayolu yakınlarında kullanılıyorsa, trafiğe dikkat edin.

Davranış Şekilleri

• Geri viteste veya geriye doğru giderken dikkatli olun. Engel bulunmadığından emin olmak için, geriye gitmeden önce ve geriye doğru giderken arkanıza bakın.
• Asla koşmayın, yürüyün.
• Çim biçme makinesinin sizi çekmesine izin vermeyin.
• Gerek makinenin çalıştırılması, gerekse kullanımı esnasında ellerinizi ve ayaklarını kesim düzeninden daima uzak tutun.
• Dikkat: kesim düzeni kapatıldıktan veya motor durduktan sonra da birkaç saniye dönmeye devam eder.
• Boşaltma açıklığından uzak durun.

Çim biçme esnasında bozulma veya kaza mey- a gelmesi durumunda, motoru derhal durdurun ve kə hasarlara neden olmamak için makineyi uzaklaş-; kişilerde veya üçüncü şahıslarda yaralanmalara en olan kazalar söz konusu olduğunda, derhal de bulunulan duruma en uygun ilk yardım prose- erini uygulayın ve gerekli tedaviler için bir Sağlık kezine başvurun. Gözden kaçmaları durumunda yerde veya hayvanlarda hasar veya yaralanmalara açabilecek olası kalıntıları dikkatlice giderin.

Kullanım sınırları

• Makineyi asla korumaları hasar görmüş, eksik veya yanlış monte edilmiş halde çalıştırmayın (çim toplama haznesi, yan boşaltma korumaları, arka boşaltma korumaları).
• Aksesuarlar/aletler öngörülen noktalara takılmamışsa makineyi kullanmayın.
• Mevcut emniyet sistemlerini/mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.
• Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı, tehlike risklerini azaltır ve iş kalitesini yükseltir.

2.4 BAKIM, DEPOYA KALDIRMA

Düzenli bakım yapın; depoya kaldırma işleminin doğru uygulanması, makinenin emniyetinin ve performans seviyesinin korunmasını sağlar.

Bakım

• Makineyi asla parçaları aşınmış veya hasar görmüş haldeyken kullanmayın. Arızalı veya bozuk parçalar değiştirilmeli ve asla onarılmamalıdır.
• Makinenin ayar işlemleri esnasında, parmakların hareketli kesim düzeni ve makinenin sabit kısımları arasında sıkışıp kalmasını önlemeye dikkat edin.

Bu bilgilerde belirtilen gürültü ve titreşim seviyesi makinenin azami kullanım değerleridir. Dengesiz bir kesim düzeninin kullanılması, hareket hızının aşırı olması, bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etkiler. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını ihmal etmeyin, gürültü önleyici kulaklık takın, çalışma esnasında molalar verin.

Depoya kaldırma

- Yangın riskini azaltmak için, artıkların bulunduğu kapları kapalı bir mekan içinde bırakmayın.

2.5 BATARYA / BATARYA ŞARJ CİHAZI

ÖNEMLİ Aşağıda yer alan güvenlik kuralları, makineye bağlı batarya ile batarya şarj cihazının kendi kitapçığında belirtilen güvenlik talimatlarını tamamlayıcı niteliktedir.

• Bataryayı şarj etmek için yalnızca üretici tarafından tavsiye edilen batarya şarj cihazını kullanın. Uygunsuz bir şarj cihazı elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sızmasına sebep olabilir.
• Sadece elinizdeki cihaz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilir.
• Bataryayı takmadan önce cihazın kapalı olduğundan emin olun. Çalışır haldeki bir elektrikli cihaza batarya monte edilmesi yangınlara neden olabilir.
• Kontaklarında kısa devreye yol açabileceğinden, kullanılmayan bataryaları ataşlar, demir paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında bir kısa devre parlamaya veya yangınlara neden olabilir.
• Batarya şarj cihazını buharların, tutuşabilir maddelerin bulunduğu ortamlarda veya kağıt, kumaş, vs. gibi kolay yanıcı yüzeyler üzerinde kullanmayın. Şarj esnasında, şarj cihazı isınır ve yangına sebep olabilir.
• Akümülatörlerin taşınması esnasında kontakların birbirlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın.

2.6 ÇEVREYİ KORUMA

Medeni bir ortak yaşam ve yaşadığımız çevreye saygı ilkeleri çerçevesinde, makinenin kullanımında çevre koruması önemli rol oynamalı ve öncelik taşımalıdır.

• Komşularınız için rahatsızlık kaynağı olmaktan kaçının. Bu makineyi sadece günün makul saatleri içerisinde kullanın (gürültünün rahatsızlık verebileceği, sabahın erken veya akşamın geç saatlerinde kullanmayın).
• Ambalajların, bozulan parçaların veya çevresel etkisi güçlü olan elemanların bertarafında yerel yönetmeliklere uyun; bu atıklar, normal atıklarla birlikte atılmamalı, ayrılarak malzemelerin geri dönüşümünü yapan toplama merkezlerine götürülmelidir.
• Atık malzemelerin bertarafı için yerel düzenlemelere uyun.
• Hurdaya çıkarma durumunda, makineyi dışarıya atmayın, yürürlükteki yerel yönetmelikler uyarınca bir toplama merkezine başvurun.

Elektrikli cihazları ev atıklarıyla birlikte atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT sayılı AB Direktifine ve bu direktifin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar,

çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, gıda zincirine karışarak sağlık ve sıhhatinizi zararlı şekilde etkileyebilirler. Bu ürünün bertarafı konusunda daha ayrıntılı bilgi edinmek için ev atıklarının bertarafı alanında Yetkili Kurum veya Satıcınızla bağlantı kurun.

Faydalı ömürlerini tamamladıklarında bataryaları çevremize gereken özeni göstererek bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli maddeler bulunur. Batarya çıkarıldıktan sonra lityum iyon bataryaları

kabul eden bir yapıda ayrıca bertaraf edilmelidir.

Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

3. MAKİNENİN ÖĞRENİLMESİ

3.1 MAKİNENİN AÇIKLAMASI VE AMAÇLANAN KULLANIM

Bu makine, ayak kumandalı çim biçme makinesidir.

Makine temel olarak tekerlekler ve sap ile donatılmış bir koruma karterine yerleştirilmiş kesim düzenine tahrik sağlayan bir motordan oluşur.

Operatör makineyi sapın arkasında, yani döner kesim düzeninden güvenli bir mesafede durarak kullanabilir ve ana kumandaları işletebilir.

Operatörün makineden uzaklaşması dönmekte olan motorun ve kesim düzenin birkaç saniye içerisinde durmasına neden olur.

3.1.1 Amaçlanan kullanım

Bu makine, arkasında yürüyen bir operatör tarafından çalıştırılarak, bahçelerde ve çimenlik alanlardaki çimleri kesme kapasitesine uygun yükseklikte kesmek (ve toplamak) üzere tasarlanmış ve üretilmiştir. Genel olarak belirtmek gerekirse, bu makine aşağıdaki yapabilir:

1. Çimleri biçimek ve çim toplama haznesi torbasında biriktirmek.
2. Çimleri biçimek ve arka kısımdan yere boşaltmak.
3. Çimleri biçimek ve yanlamasına yere boşaltmak (varsa).
4. Çimleri biçimek, kıymak ve yere boşaltmak (malçlama etkisi - varsa).
   İmalatçı tarafından orijinal ekipman olarak sunulan veya ayrıca satın alınabilen özel aksesuarların kullanılması, işin bu kılavuzda veya aksesuarın her birinin talimatlarında belirtilen çeşitli çalışma yöntemlerine göre gerçekleştirilmesine olanak tanır.

3.1.2 Uygunsuz kullanım

Yukarıda belirtilenlerden farklı her türlü kullanım tehlikeli olabilir ve kişilere ve/veya eşyalara zarar verebilir.

Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım kabul edilir:

– Düşerek ağır yaralanabileceklerinden veya sürücünün emniyetini tehlikeye atabileceklerinden makine üzerinde başka kişilerin, çocukların veya hayvanların taşınması.
- Kendinizi makineye taşıtmanız.
- Makinenin yükleri çekmek veya itmek için kullanılması.
- Kesim düzeninin çimsiz kısımlarda harekete geçirilmesi.
- Makinenin yaprak veya kalıntı toplamak için kullanılması.
- Makinenin çitleri düzenlemek veya çim olmayan bitkileri kesmek için kullanılması.
- Makinenin birden fazla kişi tarafından kullanılması.

ÖNEMLİ Makinenin uygunsuz kullanımı garantinin geçersiz kalmasına ve kullanıcıın veya başkalarının zarar görmesinden ve yaralanmasından kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

3.1.3 Kullanıcı tipi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir.

"Hobi amaçlı kullanıma" yöneliktir.

ÖNEMLİ Makine tek bir operatör tarafından kullanılmalıdır.

3.2 GÜVENLİK İŞARETLERİ

Makinenin üzerinde çeşitli işaretler (Res.2.0) bulunur. İşlevleri, operatöre gerekli özen ve dikkat göstererek doğru kullanma kurallarını hatırlatmaktır. İşaretlerin anlamları:

Dikkat. Makineyi kullanmadan önce talimatları okuyun.
Tehlike! Cisim fırlama riski. Kullanım esnasında kişilerin çalışma alanına yaklaşmalarına izin vermeyin.
Yalnızca termal motora sahip çim biçme makineleri için.
Yalnızca şebeke elektriği ile çalışan elektrikli çim biçme makineleri için.
Yalnızca şebeke elektriği ile çalışan elektrikli çim biçme makineleri için.

Tehlike! Kesilme tehlikesi. Hareketli kesim düzeni. Kesim düzeninin yuvasının içine ellerinizi veya ayaklarını zı sokmayın.

Dikkat, kesim düzeni kesebilir: Kesim düzeninin yuvasının içine ellerinizi veya ayaklarını sokmayın. Kesim düzeni motor durduktan sonra da dönmeye devam eder. Herhangi bir bakım gerçekleştirmeden önce, emniyet anahtarını (devreden çıkarma cihazını) çıkarın.

ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yedek etiketleri bir Yetkili Servis Merkezinden sipariş edin.

3.3 TANITMA ETİKETİ

Tanıtma etiketinde (Res.1.0) aşağıdaki bilgiler yer alır.

1. Ses gücü seviyesi.
2. CE uygunluk işareti.
3. imalat yılı.
4. Makine tipi.
5. Seri numarası.
6. Üreticinin adı ve adresi.
7. Ürün kodu.
8. Motor çalışma azami hızı.
9. Kg olarak ağırlık.
10. Besleme gerilimi ve frekansı.
11. Elektrik koruma derecesi.
12. Nominal güç.

Makineyi tanıtıcı bilgileri kapağın arkasında bulunan etiketteki özel yerlere yazın.

ÖNEMLİ Bir Yetkili Servis Merkeziyle her iletişim kurduğunuzda, ürünün tanıtım etiketindeki bilgileri belirtin.

ÖNEMLİ Uygunluk beyannamesi örneği kılavuzun son sayfalarında bulunmaktadır.

3.4 BAŞLICA BİLEŞENLER

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Res.1.0):

A. Şasi: Döner kesim düzenini koruyan karterdir.

B. Motor: Hem kesim düzenine hem de tekerlek çekişine (varsa) tahrik sağlar.

C. Kesim düzeni: Çimlerin biçilmesini sağlayan elemandır.

D. Arka boşaltma koruması: Bir emniyet cihazıdır ve kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller.

E. Yan boşaltma koruması (varsa): Bir emniyet cihazıdır ve kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engeller.

F. Yan boşaltma oluşu (varsa): Çimleri yere yanal olarak boşaltmanın yanı sıra, kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engelleyen bir emniyet elemanıdır.

G. Çim toplama haznesi: Çim toplama haznesi, kesilen çimleri toplamanın yanı sıra, kesim düzeni tarafından toplanmış olası nesnelerin makineden uzağa fırlatılmasını engelleyen bir emniyet elemanıdır.

H. Sap: Operatörün çalışma mahallidir. Uzunluğu, çalışma sırasında operatörün daima döner kesim düzeninden emniyetli bir mesafede kalmasını sağlayacak şekildedir.

I. Batarya (makineyle birlikte temin edilmemişse, bkz. Böl. 15 "talep üzerine temin edilen aksesuarlar"): Motorun çalıştırılması için enerji sağlar; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir.

J. Operatörün varlığını bildiren kol: bu kol, kesim düzeninin ve çekişin çalıştırılmasına izin verir. Motor her iki kol da bırakıldığında otomatik olarak durur.

K. Çekiş devreye alma kolu: Bu kol, tekerleklere giden çekiş gücünü devreye alır ve makinenin ilerletilmesini sağlar.

L. Batarya yuvasına erişim kapağı

M. Emniyet anahtarı (Devreden çıkarma cihazı): Bu anahtar makinenin elektrik devresini devreye sokar / devreden çıkarır.

N. Batarya şarj cihazı (makineyle birlikte temin edilmemişse, bkz. Böl. 15 "Talep üzerine tedarik edilen aksesuarlar"): bataryayı şarj etmekte kullanılan cihazdır.

4. MONTAJ

İzlenecek güvenlik yönetmelikleri, şurada açıklanmıştır: böl. 2. Ciddi risklerden veya tehlikelerden kaçınmak için, bu talimatlara titizlikle uyun.

Depolama ve sevkiyatla ilgili nedenlerden ötürü makinenin bazı bileşenleri fabrikada monte edilmemiştir. Aşağıdaki talimatları izleyin.

Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Makineyi "MONTAJ" bölümünde verilen talimatları yerine getirene kadar kullanmayın.

4.1 MONTAJ PARÇALARI

Montajda kullanılan parçalar ambalaja dahildir.

4.1.1 Ambalajdan çıkarma

1. Ambalajı, bileşenleri kaybetmemeye dikkat ederek, özenle açın.
2. Kutunun içine bulunan, bu kılavuzun da içinde yer aldığı belgelere başvurun.
3. Monte edilmemiş tüm bileşenleri kutudan çıkarın.
4. Kutuyu ve ambalajları bulunduğunuz yerdeki yönetmeliklere uygun şekilde bertaraf edin.

Montaj işlemini yapmadan önce, emniyet anahtarının yuvasına takılı olmadığından emin olun.

4.2 ÇİM TOPLAMA HAZNESİNİN MONTAJI

Çim toplama haznesi ile birlikte gelen talimatlar dokümanında verilen talimatları takip edin.

4.3 SAPIN MONTAJI

Sapı, (Res.3) (Res.7) içerisinde verilen talimatlara göre monte edin.

5. KONTROL KUMANDALARI

5.1 EMNİYET ANAHTARI (DEVREDEN ÇIKARMA CİHAZI)

Anahtar (Res.8.A), batarya yuvasının içerisinde bulunmaktadır. Anahtar "ON" ("AÇIK") konumuna çevrildiğinde, makinenin elektrik devresi etkinleştirilerek, makine başlatılır. Anahtar "OFF" ("KAPALI") konumuna çevrildiğinde, makinenin herhangi bir şekilde kontrolsüz kullanılmasını engellemek üzere, makinenin elektrik devresi tamamen devreden çıkar.

ÖNEMLİ Makine her kullanılmadığında veya gözetimsiz bırakıldığında emniyet anahtarını çıkarın.

5.2 OPERATÖRÜN VARLIĞINI BİLDİREN KOL

Operatörün varlığını bildiren kol (Res.9.A), kesim düzeninin ve çekişin devreye alınmasına izin verir. Kesim düzenini ve çekişi devreye alma fonksiyonlarını etkinleştirmek için iki koldan birini (Res.9.A) sapa doğru bastırın. Her iki kol da bırakıldığında motor otomatik olarak durur ve tüm fonksiyonlar devre dışı bırakılır.

5.3 AÇMA DÜĞMESİ

Açma düğmesi (Res.10.A) aşağıdaki amaçlar için kullanılır:

1. Makinenin açılması. Bu düğmeye (Res.10.A) basıldığında, gösterge (Res.10.B) açılır ve makine kullanıma hazır hale gelir.

NOT Makine, yalnızca operatörün "varlığını" bildiren kol ve çekiş kolu serbest bırakılmışsa açılabilir.

NOT Makine kullanılmazsa, 15 saniye sonra gösterge kapanır ve yukarıda belirtilen işlemin tekrarlanması gerekir.

1. Kesim düzeninin devreye alınması.

NOT Kesim düzeni yalnızca operatörün varlığını bildiren kol sapa doğru bastırıldığında devreye alınabilir (bkz. Par. 6.3).

1. Kesim düzeninin devreden çıkarılması. Kesim düzeni devreye alınmış haldeyken, açma düğmesine (Res.10.A) basın; kesim düzeni durdurulur ancak makine açık kalır.

5.4 ÇEKİŞİ AÇMA KOLU

Tekerlerdeki çekişi devreye sokar ve makinenin ilerletilmesini sağlar.

Çekiş kavraması devrede.

Makineyi ilerletmek için:

a. Operatörün varlığını bildiren iki koldan birini (Res.9.A) sapa doğru bastırın.
b. Çekişi devreye alan iki koldan birini (Res.9.B) sapa doğru bastırın.

Seçim düğmesiyle (Res.10.C) ilerleme hızı ayarlanabilir.

6 farklı hız ayarı seçilebilir.

1. En yüksek hız (Yaklaşık 5 Km/saat).

1. En düşük hız (Yaklaşık 2,5 Km/saat).

Seçim düğmesinin (Res.10.C) her iki "tık" kademesi, ilerleme hızında bir seviye değişikliği gerçekleştirir ve bu, çubuklu bir göstergeyle (Res.10.C1) görüntülenir.

NOT Seçili son hız seviyesi, makine kapatıldıktan sonra da ayarlı halde kalır.

ÖNEMLİ Şanzıman sistemine zarar vermemek için makineyi çekiş kavraması devredeyken geri çekmekten kaçının.

5.5 "ECO" DÜĞMESİ

“ECO” fonksiyonu, çim biçme işlemi sırasında bataryanın makineyi çalıştırma süresini en uygun düzeye getirerek enerji tasarrufu yapılmasını sağlar. “Eco” fonksiyonunu etkinleştirmek veya devre dışı bırakmak için (Res.10.D) düğmesine basın. Çekiş etkinken, göstergede "E" görüntülenir. Operatörün varlığını bildiren kol her bırakıldığında bu fonksiyon devre dışı kalır.

NOT "ECO" fonksiyonunun ağır kesim şartlarında (biçilen çim sık, uzun, nemli olduğunda) kullanılması tavsiye edilmez.

5.6 KESİM YÜKSEKLİĞİNİN AYARLANMASI

Şasiyi indirerek veya kaldırarak çimi farklı kesim yüksekliklerinde biçim bilirsiniz.

Bu işlemi, kesim düzeni durur haldeyken gerçekin.

- Kesme yüksekliğini ayarlamak için, düğmeye (Res.11.A) basın ve istenen konuma ulaşılana kadar, tutamağı (Res.11.B) kullanarak şasiyi kaldırın veya indirin.

6. MAKİNENİN KULLANILMASI

İzlenecek güvenlik yönetmelikleri, şurada açıklan- r: böl. 2. Ciddi risklerden veya tehlikelerden kaçın- çin, bu talimatlara titizlikle uyun.

6.1 HAZIRLIK İŞLEMLERİ

Çalışmaya başlamadan önce, çalışmanın verimli ve en güvenli şekilde gerçekleşmesini garanti etmek için bir dizi kontrol ve işlem yapılmalıdır: Emniyet anahtarının yuvasına takılı olmadığından emin olun. Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın.

6.1.1 Batarya kontrolü

Makineyi satın aldıktan sonra ilk defa kullanmadan önce, batarya kitapçığında verilen talimatları uygulayarak bataryayı tam olarak şarj edin. Her kullanımdan önce batarya kitapçığında yer alan talimatları izleyerek bataryanın şarj durumunu kontrol edin.

6.1.2 Çalışmaya başlamadan önce makinenin hazırlanması

NOT Bu makine, çimenlikleri çeşitli şekillerde biçmek üzere kullanılabilir; çalışmaya başlamadan önce, çimenliğin nasıl bileceğine göre makineyi hazırlayın.

a. Çimlerin kesilmesi ve çim toplama haznesinde toplanması için hazırlık:

1. Resimde gösterildiği gibi arka boşaltma korumasını (Res.12.A) kaldırın ve çim toplama haznesini (Res.12.B) doğru bir şekilde takın.
2. Yandan boşaltmalı modeller için: yan boşaltma korumasının (Res.13.B) indirildiğinden emin olun.
   b. Çimlerin kesilmesi ve arkadan yere boşaltılması için hazırlık:
3. Çim toplama haznesini sökün ve arka boşaltma korumasının (Res.13.A) indirilmiş konumda dengeli olduğundan emin olun.
4. Yandan boşaltmalı modeller için: yan boşaltma korumasının (Res.13.B) indirildiğinden emin olun.

c. Çimlerin biçilmesi ve kıyılması için hazırlık (malçlama işlevi):

1. Arka boşaltma korumasını kaldırın (Res.14.A) ve hafifçe sağa eğimli tutarak, oluk tapasını (Res.14.B), boşaltma açıklığına takın.
2. Kanca tırnağı oturana kadar (Res.14.D) iki pimi (Res.14.C) ilgili deliklere takarak, sabitleyin.
3. Yandan boşaltmalı modeller için: yan boşaltma korumasının (Res.13.B) indirildiğinden emin olun.

- Oluk tapasını sökmek için:

1. Arka boşaltma korumasını kaldırın (Res.14.A).
   •2. Tırnağı serbest bırakmak için, merkezine bastırın (Res.14.D).

d. Çimlerin kesilmesi ve yandan yere boşaltılması için hazırlık:

1. Arka boşaltma korumasını kaldırın (Res.14.A) ve hafifçe sağa eğimli tutarak, oluk tapası- nı (Res.15.B), boşaltma açıklığına takın.
2. Kanca tırnağı oturana kadar (Res.15.D) iki pimi (Res.15.C) ilgili deliklere takarak, sabitleyin.
3. Yan boşaltma korumasını kaldırın (Res.15.A).
4. Yan boşaltma oluşunu takın (Res.15.E).
5. Yan boşaltma oluşunu (Res.15.E) kilitlemek için yan boşaltma korumasını (Res.15.A) kapatın.

- Oluk tapasını sökmek için:

•1. Arka boşaltma korumasını kaldırın (Res.14.A).
2. Tırnağı serbest bırakmak için, merkezine bastırın (Res.14.D).

6.1.3 Kesim yüksekliğinin ayarlanması

Kesim yüksekliğini belirtildiği gibi ayarlayın (par. 5.6).

6.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçların tablolarda belirtilenlere uygun olduğundan emin olun.

Kullanmadan önce güvenlik kontrollerini daima yapın.

6.2.1 Genel güvenlik kontrolü

Aksam Sonuç
Tutma yerleri Temiz, kuru.
Sap Makineye doğru şekilde	ve sıkıca sabitlenmiş.
Kesim düzeni Temiz, hasar g	örmemiş veya yıpranmamış.
Arka boşaltma koruması; çim toplama haznesi	İyi durumda. Hasar yok. Düzgünce takılmış.
Yan boşaltma koruması; yan boşaltma oluşu	İyi durumda. Hasar yok. Düzgünce takılmış.
Anahtar kumandası Operatörün varlığını bildiren kol Çekişi AÇMA kolu	Kol zorlamasız, serbest bir şekilde hareket etmeli, bırakıldığında boştaki konuma kendiliğinden hızlı bir şekilde dönmelidir.
Batarya	Muhafazasında herhangi bir hasar yok, herhangi bir sıvı sızıntısı yok.
Makine ve kesim düzeni üzerindeki vidalar/somunlar	İyice sıkılmış (gevşememiş).
Soğutma havası açıklıkları	Tıkalı değil.
Makine	Herhangi bir hasar veya yıpranma belirtisi yok.

6.2.2 Makine çalışma testi

İşlem	Sonuç
1. Makineyi başlatın (par. 6.3).2. Kesim düzenini devreye alın (Par. 6.3).3. Operatörün varlığını bildiren kolların her ikisini de bırakın (Res.21.A).	1. Gösterge açılır ve ma-kine kullanıma hazırldır.2. Kesim düzeni ha-reket etmelidir.3. Kollar kendiliklerinden hızlıca boştaki konu-ma dönmeli, motor durmalı ve kesim düzeni birkaç saniye içinde durmalıdır.
1. Makineyi başlatın (par. 6.3).2. Çekiş kolunu ça-lıştırın (para 5.4).3. Çekiş kolunu bırakın.	1. Gösterge açılır ve ma-kine kullanıma hazırldır.2. Tekerler maki-neyi ilerletir.3. Tekerlekler durur ve makine ilerle-meyi bırakır.
Test sürüşü	Anormal titreşim yok.Anormal ses yok.

Elde ettiğiniz sonuçların biri bile tablolardan farklıysa, makineyi kullanmayın! Kontrol ettirmek ve gerekirse onarılmasını sağlamak için bir Yetkili Servis Merkeziyle iletişime geçin.

6.3 BAŞLATMA

NOT Çalıştırma işlemini düz ve engelsiz veya yüksek çimlerin olmadığı bir düzlem üzerinde yapın.

NOT "Teknik veriler" tablosunda verilen talimatları izleyerek, batarya kombinasyonunun doğru olduğunu kontrol edin.

1. Batarya yuvası erişim kapağını açın (Res.16.A).
2. Bataryaları doğru bir şekilde yuva-larına yerleştirin (par. 7.2.3).
3. Emniyet anahtarını sonuna kadar yerleştirin (Res.17.B) ve "ON" ("AÇIK") konumuna getirin.
4. Açma düğmesine (Res.18.A) basın.
5. Operatörün varlığını bildiren iki koldan birini (Res.19.A) sapa doğru bastıarak kesim düzenini devreye sokup, ardından düğmeye (Res.19.B) basın.

6.4 İŞTE KULLANMA

ÖNEMLİ Çalışma esnasında sap uzunluğu ile tespit edilen kesim düzenine olan güvenlik mesafesini daima koruyun.

ÖNEMLİ Optimal makine çalışmasını garanti etmek için, aynı anda iki batarya kullanılması önerilir.

Bataryanın çalıştırma süresi (ve dolayısıyla tekrar şarj etmeden önce biçilebilecek çim yüzeyi) birçok etkene bağlıdır. Bu etkenlerin bir açıklaması için bkz. (par. 7.2.1). Kullanım sırasında, bataryaların şarj durumu görüntülenir (kalan şarj yüzdesi) (Res.10.E).

ÖNEMLİ Çim biçme sırasında aşırı ısındığı için motor durursa, motoru yeniden çalıştırmadan önce yaklaşık 5 dakika beklemeniz gerekir.

6.4.1 Çimlerin biçilmesi

1. İleri yönde hareket ederek çim alanı biçmeye başlayın.
2. Hızı ve kesim yüksekliğini (para 5.6), çimenlik şartlarına (çim yüksekliği, yoğunluğu ve nem) ve kesilecek çim miktarına göre ayarlayın.

Çekiş modelleri için (par. 5.4): 15°'den daha fazla eğimli alanlarda çim biçmekten kaçınılması önerilir.

1. Çimler aynı boyda ve değişmeli olarak iki yönde biçildiğinde çayırın görüntü sü daha güzel olacaktır (Res.20).

Yandan boşaltma için: Kesilmiş çimleri, çimenliğin henüz biçilmeyen tarafına boşaltmaktan kaçınacak şekilde bir yol izlemeniz önerilir.

Malçlama veya arkadan çimen boşaltma için:

• Çok miktarda çim biçmekten daima kaçının. Tek bir geçişte toplam çim yüksekliğinin üçte birinden fazlasını asla biçimeyin (Res.20).
• Şasiyi temiz tutun (par. 7.3.1).

6.4.2 Çimenliğinizi güzel tutmak için tavsiyeler

• Bir çimenliği yeşil ve gür tutmak için, çimenliğin düzenli olarak biçilmesi gereklidir. Çayır farklı tipteki otlardan oluşabilir. Çimenlik sık olarak biçimirse, çimenler ve kökler daha canlı bir şekilde büyüyerek, sağlam bir çimen yatağı oluşturur; çim biçme işlemi daha düşük sıklıkta yapılırsa, daha uzun ve yabancı otlar (yoncalar ve papatyalar, vb.) büyümeye başlar. Biçme sıklığı, çimin bir uygulama ile diğeri arasında fazla uzamasını önleyecek şekilde çimin uzama durumuyla orantılı olmalıdır.
• Düzenli bakımı yapılan bir çimenlikteki en iyi çimen yüksekliği yakl. 4-5 cm'dir. Tek bir biçme işleminde, toplam yüksekliğin üçte birinden fazlasını kesmeniz gerekmez. Çim çok uzunsa, biçme işlemi, yirmi dört saatlik bir süre içerisinde iki kez gerçekleştirilmelidir; birinci geçiş, kesim düzenleneri en yüksek konumdayken, ikinci geçiş, istenen yükseklikte gerçekleştirilir.
• Biçme işleminin çok alçak yapılması, çim örtüsünde yoluklara ve seyrekleşmelere neden olarak "lekeli" bir görüntü ortaya çıkmasına yol açar.
• En sıcak ve kuru zamanlarda, toprağın kurumasını azaltmak için çimi daha uzun tutmak faydalıdır.
• Çimin kuruyken biçilmesi her zaman tercih edilir. Çimi ıslakken biçimeyin; bu uygulama, çimin yapışması sebebiyle kesim düzeninin verimini azaltabilir ve çim örtüsünde yoluklara neden olabilir.
• Kesim düzenleri, kesimin net olacağı ve kesimde uçları sarartan saçakların bulunmayacağı şekilde sağlam ve iyice bilenmiş olmalıdır.

6.4.3 Çim toplama haznesinin boşaltılması

Çim toplama haznesi (Res.1.G) tam dolduğunda, çim toplama işlemi artık verimli değildir ve çim biçme makinesinin gürültüsü değişir.

İçerik gösterge cihazına sahip çim toplama haznesi için:

1. Kaldırılmış = boş.

1. İndirilmiş = dolu.

Çalışma sırasında, kesim düzeni hareket ederken, çim toplama haznesi kesilmiş çimeni toplayabileceği sürece, gösterge kaldırılmış şekilde kalır; indirilmesi, çim toplama haznesinin dolu olduğu ve boşaltılması gerektiği anlamına gelir.

Çim toplama haznesini çıkarmak ve boşaltmak için:

1 Kolların her ikisini (Res.21.A) de bırakın.

1. Kesim düzeninin durmasını bekleyin.

2. Arka boşaltma korumasını kaldırın (Res.12.A), sapı tutun ve çim toplama haznesini dik konumda tutarak çıkartın.

6.5 MAKİNENİN DURDURULMASI

Makineyi durdurmak için:

1 Kolların her ikisini (Res.21.A) de bırakın.

1. Kesim düzeninin durmasını bekleyin.

Makineyi durdurduktan sonra kesim düzeninin durması için birkaç saniye geçmesi gerekir.

ÖNEMLİ Aşağıdaki durumlarda daima makineyi durdurun.

• Çalışma bölgeleri arasında yer değiştirmeler esnasında.
• Çim bulunmayan zeminlerden geçerken.
• Her ne zaman bir engelin aşılması gerekirse.
• Kesim yüksekliğini ayarlamadan önce.
• Çim toplama haznesinin çıkarıldığı veya yerine takıldığı her seferinde.
• Yan boşaltma oluşunun (varsa) çıkarıldığı veya yerine takıldığı her seferinde.

6.6 KULLANDIKTAN SONRA

1. Makineyi durdurun (par. 6.5).
2. Kapağı açın ve emniyet anahtarını çıkarın.
3. Bataryaları yuvalarından çıkarın ve şarj edin (par 7.2.2).
4. Makineyi herhangi bir ortama yerleştirme- den önce, motoru soğumaya bırakın.
5. Temizleyin (par. 7.3).
6. Gevşemiş veya hasar görmüş bileşen bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş bileşenleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun.

ÖNEMLİ Makine her kullanılmadığında veya gözetimsiz bırakıldığında emniyet anahtarını çıkarın.

7. DÜZENLİ BAKIM

7.1 GENEL BİLGİLER

İzlenecek güvenlik yönetmelikleri, şurada açıklanmıştır: böl. 2. Ciddi risklerden veya tehlikelerden kaçınmak için, bu talimatlara titizlikle uyun.

Makine üzerinde herhangi bir muayene, temizlik veya bakım/ayar işlemine başlamadan önce:

- Makineyi durdurun.

• Emniyet anahtarını çıkarın (anahtarı takılı halde veya çocukların ya da yetkisiz kişilerin ulaşabilecekleri yerlerde kesinlikle bırakmayın).
• Tüm hareketli kısımların tamamen durduklarından emin olun.
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
• İlgili talimatları okuyun.
• Uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın.
  – Yapılacak işlemlerin sıklıkları ile türleri, "Bakım Tablosunda" özetlenmiştir. Tablo makinenizin performansını ve güvenliğini sürdürme konusunda size yardımcı olacaktır. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili işlemi, yapılması gerektiği zaman gelir gelmez gerçekleştirin.
  – Orijinal olmayan ve/veya doğru monte edilmemiş yedek parça ve aksesuarların kullanılması makinenin çalışması ve güvenliği üzerinde olumsuz etkiler yapabilir. Bu ürünlerden kaynaklı hasarlar, kazalar ve yaralanmalarda imalatçı hiçbir sorumluluk üstlenmez.
  – Orijinal yedek parçalar Yetkili Teknik Servisler ve Satıcılardan temin edilebilir.

ÖNEMLİ Bu kılavuzda açıklanmayan bakım ve ayarlama işlemlerinin tamamı Yetkili Servis Merkeziniz tarafından yapılmalıdır.

7.2 AKÜ

7.2.1 Batarya çalıştırma süresi

Bataryanın çalıştırma süresi (ve dolayısıyla tekrar şarj etmeden önce biçilebilecek çim yüzeyi), temel olarak aşağıdaki dilere bağlıdır:

a. Daha fazla enerji ihtiyacı gerektiren çevresel faktörler:

– Yoğun, uzun, nemli çimin biçilmesi.

b. Makinenin kesim genişliği: daha geniş ayarlar, daha yüksek enerji tüketimi gerektirir.

c. Operatörün kaçınması gereken davranışlar:

– Çalışma esnasında sık açma ve kapama yapma.
– Çim koşullarına göre çok alçak bir kesim yüksekliği seçme.
– Kesilecek çim miktarına göre ilerleme hızının çok yüksek olması.

NOT İşte kullanım esnasında batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla tamamen boşalmaya karşı korunur.

Bataryanın çalışma süresini artırmak için daima aşağıdakilerin yapılması her zaman uygundur:

– Çimin çayır kuruyken biçilmesi.

– Çok uzamasını önleyecek şekilde, çimin sıkça biçilmesi.

– Çim çok uzadığında daha büyük bir kesim yüksekliği ayarlanması ve daha düşük bir yükseklikte ikinci kez geçilmesi.

– Çimler çok uzunken, makineyi "malçlama" modunda kullanmayın.
- “ECO” modunun kullanımı (par. 5.5).

Makineyi standart bataryalarla mümkün olandan daha uzun çalışmalarda kullanmak isterseniz, aşağıdaki seçenekleri tercih edebilirsiniz:

– Kullanımda kesintiye yol açmayacak şekilde, boşalan bataryayı hemen değiştirmek için ilave batarya satın almak.
- Standart versiyona oranla daha uzun kullanma süresi sunan bataryalar satın almak (par. 15.2).

7.2.2 Bataryanın çıkarılması ve şarj edilmesi

1. Batarya yuvasının erişim kapağını açın ve emniyet anahtarını çıkarın.
2. Batarya (Res.22.A) üzerindeki düğmeye basın ve bataryayı (Res.22.B) çıkarın.
3. Bataryayı (Res.22.B), batarya şarj cihazının yuvasına (Res.22.C) yerleştirin.
4. Batarya şarj cihazını plakasında belirtilene uygun gerilime sahip bir elektrik prizine bağlayın.
5. Bataryanın/batarya şarj cihazının kitapçığında yer alan talimatları izleyerek tam şarj uygulaması yapın.

NOT Batarya, ortam ısisı 0 ile +45 °C arasında olmadığında şarj edilmesini engelleyen bir koruma ile donatılmıştır.

NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir.

7.2.3 Bataryanın makineye geri takılması

Şarj tamamlandıktan sonra:

1. Bataryayı batarya şarj cihazındaki yuvasından çıkarın (şarj işlemi tamamlandıktan sonra uzun süre şarj cihazında tutmaktan kaçının).
2. Şarj cihazının elektrik şebekesiyle olan bağlantısını kesin.
3. Batarya yuvası erişim kapağını açın (Res.23.A), yerine oturduğuna dair "tık" sesi gelene kadar bataryayı (Res.23.B) yuvasına itin ve elektrik kontağınlı kontrol edin.
4. Kapağı tam olarak kapatın.

7.3 TEMİZLİK

Her kullanımdan sonra aşağıdaki talimatlara dikkat ederek temizlik yapın.

7.3.1 Makinenin temizliği

• Hava girişlerinde kalıntı bulunmadığından daima emin olun.
• Motorun ve elektrikli bileşenlerin üzerine su püskürtmeyin ve ıslanmasını önleyin (Res.24.0).
• Şasiyi temizlemek için aşındırıcı sıvılar kullanmayın.
• Yangın tehlikesini azaltmak için, makineyi ve özellikle motoru, çim, yaprak ve aşırı gres kalıntılarından arındırın.
• Kolları, göstergeyi ve düğmeleri daima kirleri temizlenmiş halde tutun.

7.3.2 Kesim düzeni donanımının temizliği

Şasi içinde birikmiş çim kalıntılarını ve çamurları giderin, aksi taktirde bunlar kuruyup bir sonraki çalıştırmayı zorlaştıracaklardır. Makineyi yanına yatırım ancak herhangi bir işleme girişmeden önce makinenin dengesinin sağlandığından emin olun.

- Yandan boşaltma için: boşaltma olduğunu - sökün (monte edilmişse - par. 6.1.2d.).

Şasinin iç kısmındaki boya, kesilen çimenin aşındırıcı özelliği nedeniyle zaman içerisinde çatlayabilir; Bu durumda, metalde korozyona neden olabilecek pas oluşumunu önlemek için, pas önleyici boya kullanmak suretiyle boyada rötüş yaparak, derhal müdahale edin.

7.3.3 Çim toplama haznesinin temizlenmesi

1. Çim toplama haznesini boşaltın.
2. Çimen kesiklerini ve toprak kalıntı- sını gidermek için sallayın.
3. Yıkayın, durulayın ve hızlı kurumasını kolaylaştırmak için geri takın.

7.4 SABİTLEME SOMUN VE VİDALARI

Ekipmanın güvenli çalışma şartlarında bulunduğundan emin olmak için, tüm somunları, civataları ve vidaları sıkılmış halde tutun.

7.5 HAVA FILTRESINİN TEMİZLİĞI

Filtre elemanı daima mükemmel düzeyde temiz halde tutulmalı, bozulması veya hasar görmesi halinde değiştirilmelidir. Aşağıdaki gibi ilerleyin:

1. Hava filtresinin izgarasının çevresindeki bölgeyi temizleyin.
2. Vidayı (Res.25.B) sökerek izgarayı (Res.25.A) çıkarın.
3. Filtre elemanını çıkarın (Res.26.A).
4. Tozları ve döküntüleri gidermek için filtrenin üzerine hava tutun. Filtre hala kirliyse, filtreyi (Res.26.C) su ile yıkayın ve temiz bir bezle kurulayın.

ÖNEMLİ Filtre elemanını temizlemek için benzin, deterjan veya diğer maddeleri kullanmayın.

1. Filtrenin yuvasındaki tozları, döküntüleri ve kirleri dışarıdan temizleyin.
2. Filtre elemanını (Res.26.A) yuvasına takın (tamamen kuruduğundan emin olun).
3. Izgarayı (Res.25.A) geri takın ve vidayı (Res.25.B) sıkın.

8. ÖZEL BAKIM

Makine üzerinde herhangi bir muayene, temizlik bakım/ayar işlemine başlamadan önce:

• Makineyi durdurun.
• Emniyet anahtarını çıkarın (anahtarı takılı halde veya çocukların ya da yetkisiz kişilerin ulaşabilecekleri yerlerde kesinlikle bırakmayın).
• Tüm hareketli kısımların tamamen durduklarından emin olun.
• Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
• İlgili talimatları okuyun.
• Uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın.

8.1 KESİM DÜZENİ

Kötü bilenmiş bir kesim düzeni çimi koparır ve çayırın sararmasına neden olur.

Anahtarı çıkarmadan ve kesim düzeni tamamen adan kesim düzenleme dokunmayın.

Kesim düzenleri üzerinde yapılacak tüm işler

(sökme, bileme, balans, onarım, tekrar monte etme ve/veya değiştirme), özel aletlerin kullanımının yanı sıra özel beceriler gerektiren, önemli işlerdir; Güvenlik nedeniyle, bu işler en iyi olarak bir Yetkili Servis Merkezinde gerçekleştirilir.

Dengesini korumak için, hasar görmüş, bükülmüş

veya aşınmış kesim düzenini, tespit vidalarıyla birlikte değiştirdiğinizden emin olun.

ÖNEMLİ Daima "Teknik Bilgiler" tablosunda verilen kodu taşıyan orijinal kesim düzenlerini kullanın.

Ürün sürekli geliştirildiğinden, "Teknik Bilgiler" tablosunda belirtilen kesim düzenlerinin yerine zaman içinde birbirleriyle değiştirilebilme ve çalışma güvenliği özelliklerine sahip başka kesim düzenlenleri konulabilir.

9. DEPOYA KALDIRMA

9.1 MAKİNENİN DEPOYA KALDIRILMASI

Makinenin depoya kaldırılması gerektiğinide:

1. Motoru soğumaya bırakın.
2. Emniyet anahtarını çıkarın.
3. Temizleyin (par. 7.3).
4. Gevşemiş veya hasar görmüş bileşen bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş bileşenleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun.

5. Makineyi depoya kaldırın:

6. Kuru bir ortam seçin.

7. Hava şartlarına karşı koruyun.
8. Mümkünse bir örtüyle örtün.
9. Çocukların erişemeyecekleri bir yerde saklayın.
10. Bakımda kullanılan anahtarları ve takımları çıkardığınızdan emin olun.

9.2 BATARYANIN DEPOYA KALDIRILMASI

Batarya gölgede, serin ve nem içermeyen bir ortamda saklanmalıdır.

NOT Uzun süre kullanılmayacaksa, servis ömrünü uzatmak için, bataryayı iki ayda bir şarj edin.

10. TAŞIMA VE NAKLİYE

Makinenin hareket ettirilmesi, kaldırılması veya eğilmesi gerektiğinde aşağıdakilerin yapılması gerekir:

• Makineyi durdurun (par. 6.5).
  – Emniyet anahtarını çıkarın.
  – Tüm hareketli kısımların tamamen durduklarından emin olun.
• Sağlam iş eldivenleri giyin.
  – Ağırlığına ve ağırlık dağılımına dikkat ederek, makineyi güvenli kavrama olanağı tanıyan noktalardan yakalayın.
  – Makinenin ağırlığına ve taşıma aracının özelliklerine veya makinenin yerleştirileceği veya alınacağı yerin özelliklerine uygun sayıda kişiden faydalanın.
• Makine hareket ederken zarar veya yaralanmalara neden olmadığından emin olun.

Makineyi araç veya römork üzerinde taşırken:

– Uygun dayanıklılık, genişlik ve uzunlukta bir erişim rampası kullanın.
– Makineyi motor kapalı haldeyken, yeterli sayıda kişiyle iterek yükleyin.
– Kesim düzeni donanımını indirin.
– Hiç kimse için tehlike oluşturmayacak şekilde yerleştirin.
– Devrilerek zarar görmesini önlemek için, halat veya zincirle taşıma aracına sıkıca sabitleyin.

11. SERVİS VE ONARIMLAR

Makinenin kullanılması ve kullanıcı tarafından yapılabilecek temel bakım işlemlerinin doğru şekilde yapılması için gereken tüm talimatlar bu kılavuzda verilmiştir. Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlemleri, makinenin doğru güvenlik seviyesini ve orijinal çalışma koşullarını koruyarak işin doğru gerçekleştirilmesini sağlamak için gerekli bilgi ve donanıma sahip Yetkili Servis Merkeziniz veya Bayiniz tarafından gerçekleştirilmelidir. Yetkili olmayan merkezlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, Garantinin ve Üreticinin her türlü yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca Yetkili Servis Merkezlerinde gerçekleştirilebilir.
• Yetkili Servis Merkezlerinde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parçalar ve mekanizmalar; makineler için özel olarak tasarlanmıştır.
• Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir; orijinal olmayan yedek parça ve aksesuarların kullanılması makinenin güvenliğini tehlikeye atar ve İmalatçının her türlü yükümlülük veya sorumluluğunu kaldırır.

12. GARANTI KAPSAMI

Garanti şartları yalnızca tüketicilere, diğer bir deyişle profesyonel olmayan operatörlere yöneliktir.

Garanti süresi boyunca Satıcınız veya bir uzman Merkez tarafından kesinleştirilen her türlü malzeme ve imalat kalitesi kusuru garanti kapsamındadır.

Garanti uygulaması, kusurlu olduğu kabul edilen bileşenin onarımı veya değiştirilmesiyle sınırlıdır.

Makinenizi servis, yardım ve güvenlik cihazı muayenesi için yılda bir kez Yetkili Servis Merkezine göndermenizi öneririz.

Garanti uygulaması makinede düzenli bakım yapılmasına tabidir.

Ekli belgelerde verilen tüm talimatların kullanıcı tarafından dikkatle izlenmesi gerekmektedir.

Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• Makinenin beraberindeki dokümantasyonun öğrenilmemesi (Kullanıcı kılavuzu).
  • Profesyonel amaçlı kullanım.
  • Dikkatsizlik, ihmalkârlık.

• Dış etkenler (yıldırım, darbeler, makinenin içinde yabancı cisimlerin bulunması) veya kazalar.

• Makinenin üretici tarafından izin verilmeyen veya uygunsuz şekilde kullanılması ve monte edilmesi.

• Bakım yapılmaması.
• Makinede tadilat yapılması.
• Orijinal olmayan yedek parçaların (uyarlanabilen parçaların) kullanılması.
• İmalatçı tarafından temin edilmeyen veya onaylanmayan aksesuarların kullanılması.
  Garanti ayrıca aşağıda belirtilen durumları kapsamaz:
• Düzenli/ara sıra yapılan bakım işlemleri (kullanım kılavuzunda açıklanmaktadır).
• Tahrik kayışı, kesim düzeni, ön lambalar, tekerlekler, emniyet civataları ve kablaj gibi sarf malzemelerinin normal aşınma ve yıpranması.
• Normal yipranma.
• Kullanılmasına bağlı olarak makinede meydana gelen estetik bozulmalar.
• Kesim düzenlerinin destekleri.
• Garanti faaliyetiyle bağlantı olabilecek tali masraflar, örneğin kullanıcı nezdinde nakliye, makinenin Satıcıya ulaştırılması, değiştirilecek ekipmanların kiralanması veya tüm bakım çalışmaları için harici şirketin çağrılması.
  Kullanıcı, kendi ulusal yasalarının koruması altındadır. Kullanıcının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

13. BAKIM TABLOSU

İşlem Sıklık Notlar
MAKİNE
Tüm sabitleme aparatlarının kontrolü	Her kullanımdan önce par. 7.4
Güvenlik kontrolleri / Kumanda kontrolleri	Her kullanımdan önce par. 6.2
Arka/yanal boşaltma korumalarını kontrol edin.	Her kullanımdan önce par. 6.2.1
Çim toplama haznesi torbasını ve yanal boşaltma olduğunu kontrol edin.	Her kullanımdan önce par. 6.2.1
Kesim düzeninin kontrolü Her kullanımdan önce par. 6.2.1
Bataryanın şarj durumunun kontrolü	Her kullanımdan önce *
Bataryanın şarj edilmesi Her kullanımdan sonra par. 7.2.2 *
Genel temizlik ve kontrol Her kullanımdan sonra par. 7.3
Makine üzerinde bulunabilecek hasarların kontrolü. Gerekirse, yetkili servis merkeziyle bağlantı kurun.	Her kullanımdan sonra -
Hava filtresinin temizliği	Ayda bir	par. 7.5
Kesim düzeninin değiştirilmesi	-	par. 8.1 ***

* Batarya/batarya şarj cihazı kılavuzuna başvurun.
** Bu işlemin Saticınız veya uzman bir Yetkili Servis Merkezi tarafından gerçekleştirilmesi gerekir
*** Bu işlem ilk arıza belirtisi görüldüğünde yapılmalıdır

14. ARIZA TESPİTİ

Yukarıda belirtilen çözümleri uyguladıktan sonra arızalar devam ederse, Saticınıza başvurun.
SORUN OLASI NEDENİ ÇÖZÜM
1. Çalıştırma düğmesine bastıktan sonra gösterge AÇILMIYOR.	Emniyet anahtarı yok veya hatalı yerleştirilmiş.	Anahtarı takın (par. 6.3).
	Emniyet anahtarı "OFF" ("KAPALI") konumda değil.	Emniyet anahtarını "ON" ("AÇİK") konuma getirin (par. 6.3).
	Batarya yok veya hatalı yerleştirilmiş. Kapağı açın ve bataryanın doğru yerleştirildiğini kontrol edin (par. 7.2.3).
	Batarya boşalmış. Şarj durumunu kontrol edin ve gerekirse bataryayı şarj edin (par. 7.2.2).
	Hatalı batarya kombinasyonu.	"Teknik veriler" tablosunda verilen talimatları izleyerek, batarya kombinasyonunun doğru olduğunu kontrol edin.
2. Çalıştırma düğmesine bastıktan sonra gösterge AÇILMIYOR ve makine sesli ikaz cihazını çalıştırıyor.	Motorda dahili sorun var. Emniyet anahtarını çıkarın ve kontrol, değiştirme veya onarım işlemleri için Bayinizle veya Yetkili Servis Merkeziyle iletişime geçin.
3. Motor çalışma esnasında duruyor.	Batarya doğru yerleştirilmemiş. Kapağı açın ve bataryanın doğru yerleştirildiğini kontrol edin (par. 7.2.3).
	Batarya boşalmış. Şarj durumunu kontrol edin ve gerekirse bataryayı şarj edin (par. 7.2.2).
	Kesim düzeninin dünmesini engelleyen tıkanıklıklar var.	Emniyet anahtarını çıkarın, iş eldivenleri takın ve makinenin alt kısmındaki ve/veya boşaltma oluşundaki çim veya kalıntıları temizleyin.
4. Göstergede ER3 görün- tüleniyor (Res.27.B) .	Motor aşırı ısındığından termik koruma atmış.	En az 5 dakika bekleyin ve makineyi tekrar çalıştırın.
5. Göstergede aşağıdaki sırayla görüntüleniyor: ER1 + OPC (Res.27.B) .	Aşırı yüksek akım çekildiği için termik koruma atmış; bu aşağıdaki den kaynaklanabilir:Biçilen çim çok uzun.Kesim düzeninin dünmesini engelleyen tıkanıklıklar var.Şasi ve boşaltma oluşu içinde çok fazla çim kalıntısı birikmiş.	Çim çok uzadığında daha büyük bir kesim yüksekliği ayarlayın, ardından daha düşük bir yüksekliğe ayarlayarak çimleri tekrar kesin (par. 6.4.2).Tıkanıklıkları giderin (par. 7.3.2).Makineyi temizleyin (par. 7.3.1)En az 5 dakika bekleyin ve makineyi tekrar çalıştırın.
6. Göstergede ER1 görün- tüleniyor (Res.27.B) .	Çalışma şartları ağır olduğundan çekiş motorunda aşırı akım var (çekiş gücü yetersiz).	– Tekerleklerin kilitlenmediğini kontrol edin. gerekirse temizleyin.– Üzerinde çalışmakta olduğunu azazinin eğimini kontrol edin (par. 6.4.1).
7. Göstergede aşağıdaki sırayla görüntüleniyor:%100 + ER3 (Res.27.B) .	Batarya ile motor arasındaki elektrik bağlantısında sorun var.	Emniyet anahtarını çıkarın ve kontrol, değiştirme veya onarım işlemleri için Bayinizle veya Yetkili Servis Merkeziyle iletişime geçin.
8. Göstergede ER2 görün- tüleniyor (Res.27.B).	Kesim düzeni kilitlenmiş. Makineyi durdurun, emniyet anahtarını çıkarın, iş eldiveni takın.Makinenin alt tarafını kontrol edin ve burada kesim düzeninin dünmesini engelleyen tıkanıklıkları (par. 7.3.2) giderin.Sorun devam ederse, kontrol, değiştirme veya onarım için Yetkili Servis Merkeziyle iletişime geçin (par. 8.1).
9. Kesilen otlar artık çim toplama haznesinde toplanmamaktadır.	Kesim düzeni yabancı bir cisme çarpmıştır.	Motoru derhal durdurun ve emniyet anahtarını çıkarın.Herhangi bir hasar olup olmadığını kontrol edin ve gerekirse kesim düzenini değiştirmek için bir Servis merkezi ile iletişime geçin (par. 8.1).
	Şasinin iç kısmı kirli. Çimenin çim toplama haznesine doğru tahliye edilmesini kolaylaştırmak için, şasinin iç kısmını temizleyin (par. 7.3.2).
10. Çim zor biçiliyor.	Kesim düzeni iyi durumda değil.	Kesim düzeninin bilenmesi veya değiştirilmesi için Yetkili Servis Merkeziyle bağlantı kurun.
11. Çalışma esnasında aşırı gürültü ve/veya titreşimler duyuluyor.	Kesim düzeni sabitleme aparatları gevşemiş veya kesim düzeni hasar görmüş.	Motoru derhal durdurun ve emniyet anahtarını çıkarın.Kontrol, değiştirme veya onarım için Yetkili Servis Merkeziyle iletişime geçin (par. 8.1).
12. Bataryanın çalış- ma süresi kısa.	Daha fazla akım çekilmesini gerektiren zor kullanım koşulları var.	İşlemleri optimize edin (par. 7.2.1).
	Batarya yapılan iş için yetersiz. Ilave batarya veya daha uzun kullanım süresi sağlayan batarya kullanın (par. 15.2).
13. Batarya şarj cihazı bataryayı şarj etmiyor.	Batarya şarj cihazına doğru yerleştirilmemiş.	Doğru yerleştirildiğini kontrol edin (par. 7.2.3).
	Çevre koşulları uygun değil. Şarj işlemini sıcaklığın uygun olduğu bir ortamda yapın (batarya/batarya şarj cihazı kitapçığına bakın).
	Kontaklar kirlenmiş. Kontakları temizleyin.
	Batarya şarj cihazında gerilim yok. Fişin takılı ve elektrik prizinde gerilim olduğunu kontrol edin.
	Batarya şarj cihazı arızalı. Orijinal bir yedeği ile değiştirin.
		Sorun devam ederse, batarya/batarya şarj cihazı kılavuzuna başvurun.

15. OPSİYONEL ATAŞMANLAR

15.1 "MALÇLAMA" KİTİ

Kesilen çimi, çim toplama haznesinde biriktirmek yerine, ince bir şekilde kıyarak çimenliğin üstüne bırakır (çim toplama haznesi ile donatılmış makinelerde) (Res.28).

15.2 BATARYALAR

İşe özel ihtiyaçlara uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur (Res.29). Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

15.3 BATARYA ŞARJ CİHAZI

Bataryayı şarj etmekte kullanılan cihazdır (Res.30).

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça STIGA S.p.A. için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.
