KULLANIM KILAVUZU MSZAP42VG MITSUBISHI

• Bu üniteyi doğru ve güvenli bir biçimde kullanmak için, kullanmadan önce bu işletim talimatlarını okuduğunuzdan emin olun. BRUKSANVISNING För användaren

İÇİNDEKİLER UYARI Güç kablosunu orta noktaya takmayın, uzatma kablosu kullanın veya birden fazla cihazları tek bir AC çıkışına takın.• Bu, aşırı ısınmaya, yangına veya elektrik çarpmasına neden olabilir.Güç fi şinin kirli olmadığından emin olun ve onu sağlam bir şekilde prize takın.• Kirli priz yangına veya elektrik çarpmasına neden olabilir.Güç kablosunu sarmalamayın, çekmeyin, hasar vermeyin ya da değişiklik yapmayın, ısı uygulamayın veya üzerine ağır nesneler yerleştirmeyin.• Bu yangına ya da elektrik çarpmasına neden olabilir. Bu üründe döner parçalar ve elektrik şokuna sebep olabilecek parçalar kullanıl-dığı için, kullanmadan önce “Güvenlik Önlemleri” ni okuduğunuzdan emin olun.• Güvenlik ile ilgili verilecek olan talimatlar çok önemli olduğundan doğru olarak gözlemleyin.• Anında kullanmanız açısından kılavuz kitapçığı okuduktan sonra montaj kılavuzu ile birlikte el altında bulunabilecek yerlerde tutun. İşaretler ve anlamları UYARI:Yanlış kullanma büyük bir ihtimal ile ölüm, ciddi yaralanma gibi ciddi tehlikelere sebep olabilir. DİKKAT:Yanlış kullanım koşullara bağlı olarak ciddi tehlikelere sebep olabilir.Çalıştırma esnasında Şalteri AÇMAYIN/KAPAMAYIN veya güç fi şini takmayın/çıkarmayın.• Bu, yangına neden olabilecek kıvılcımlar ortaya çıkarabilir.• İç ünite uzaktan kumandayla KAPATILDIKTAN sonra, şalterin KAPAT-TIĞINIZDAN veya güç fi şini çıkardığınızdan emin olun. Vücudunuzu uzun bir süre doğrudan soğutma havaya maruz bırakmayın.• Bu, sağlığınıza zararlı olabilir. Bu kılavuzda kullanılan sembollerin anlamları : Yapmaktan kaçının. : Teknik talimatı izleyin. : Parmağınızı veya sivri cisim vb şeyleri sokmayın. : İç/dış ünitenin üstüne kesinlikle basmayın ve üzerlerine bir şey koymayın. : Elektrik çarpma tehlikesi. Dikkatli olun. : Güç bağlantı kablosunun fi şini prizden çıkarttığınızdan emin olun. : Akımı kapattığınızdan emin olun. : Yangın tehlikesi. : Asla ıslak elle dokunmayın. : Üniteye asla su sıçratmayın.

İç ve dış ünite üzerinde kullanılan sembollerin anlamları UYARI (Yangın tehlikesi)Bu ünitenin kullandığı soğutucu madde yanıcıdır.Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.Bu ürünü kullanmaya başlamadan önce ÇALIŞTIRMA TALİMATLARI dokümanını dikkatlice okuyun.Servis personelinin çalıştırma öncesinde ÇALIŞTIRMA TALİMATLARI ve MONTAJ KILAVUZU dokümanlarını okuması zorunludur.Daha fazla bilgi ÇALIŞTIRMA TALİMATLARI, MONTAJ KILAVUZU ve benzeri dokümanlarda bulunabilir. ■ GÜVENLİK ÖNLEMLERİ 1 ■ ELDEN ÇIKARMA 3 ■ HER BİR PARÇANIN ADI 4 ■ ÇALIŞTIRMADAN ÖNCE HAZIRLIK 5 ■ ÇALIŞMA MODLARINI SEÇME 6 ■ FAN HIZI VE HAVA AKIMI YÖNÜ AYARLAMASI 7 ■ I-SAVE KULLANIMI 8 ■ EKONOMİK SOĞUTMA ÇALIŞTIRMASI 8 ■ GCE MODU KULLANIMI 9 ■ ZAMANLAYICI ÇALIŞMASI (AÇIK/KAPALI ZAMANLAYICI) 9 ■ HAFTALIK ZAMANLAYICI İŞLEMİ 10 ■ ACİL ÇALIŞTIRMA 11 ■ OTOMATİK YENİDEN ÇALIŞTIRMA FONKSİYONU 11 ■ TEMİZLEME 12 ■ Wi-Fi ARAYÜZÜ AYARI (yalnızca VGK tipi) 13 ■ BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE 14 ■ KLİMA UZUN SÜRE KULLANILMAYACAK İSE 16 ■ KURULUM YERİ VE ELEKTRİKLİ ÇALIŞMA 16 ■ ÖZELLİKLER 17 JG79Y259H03_tr.indd 1 2017/10/12 14:13:26Tu-2

Üniteyi yüksek nemde (%80 RH ya da daha fazla) ve/veya pencere ya da kapi açik halde 4 saatten daha uzun bir süre çalistirmayin.• Bu durum klimada yoğunlaşmaya neden olabilir ve oluşan su damlayarak eşyaları ıslatabilir ya da bunlara zarar verebilir.• Klimadaki yoğunlaşma küf gibi mantarların oluşmasına neden olabilir.Üniteyi gıda saklama, kalkan hayvanlar, yetişen bitkiler veya koruyucu duyarlık cihazları veya sanat eşyaları gibi özel amaçlar için kullanmayın.• Bu, kalitenin bozulmasına veya hayvanlar ve bitkilerin zarar görmesine neden olabilir.Yanıcı cihazları doğrudan hava akımına maruz bırakmayın.• Bu eksik yanmaya neden olabilir.Yanlışlıkla yutmamak için pilleri hiçbir nedenle asla ağzınıza sokmayın.• Pil yutmak boğulmaya ve/veya zehirlenmeye neden olabilir.Üniteyi temizlemeden önce, KAPATIN ve güç fi şini çıkarın veya şalteri KAPATIN.• Bu, çalıştırma esnasında içteki fan yüksek hızla döndüğü için yaralan-maya neden olabilir.Ünite uzun bir süre kullanılmayacak olduğunda, güç fi şini çıkarın veya şalteri KAPATIN.• Bu ünite kir biriktirebilir ve bu, aşırı ısınma veya yangına neden olabilir.Uzaktan kumandadaki tüm pilleri aynı tipte yenileriyle değiştirin.• Eski pili yenisiyle beraber kullanmak aşırı ısınma, sızıntı veya patlamaya neden olabilir.Pil sıvısı derinize ya da kıyafetlerinize temas ederse, onları temiz suyla iyice yıkayın.• Pil sıvısı gözlerle temas ederse, onları temiz suyla iyice yıkayın ve hemen tıbbi yardım çağırın.Ünite, yakma cihazlarıyla birlikte çalıştırıldığında alanın iyi havalan-dırıldığından emin olun.• Yetersiz havalandırma oksijenin azlığına neden olabilir.Gök gürültüsü duyduğunuzda ve şimşek çakması olduğunda şalteri KAPATIN.• Ünite şimşek çakarsa zarar görebilir.Klima birkaç mevsim kullanıldıktan sonra, normal temizlemeye ek olarak muayene ve bakım yapın.• Ünitedeki kir ya da toz nahoş bir koku oluşturabilir, küf gibi mantarların oluşumunu sağlayabilir ya da boşaltma kanalında tıkanıklık oluşturabilir ve iç üniteden suyun sızmasına neden olabilir. Uzmanlaşmış bilgi ve yetenekler gerektiren muayene ve bakım için satıcınıza danışın.Düğmeleri ıslak ellerle çalıştırmayın.• Bu elektrik çarpmasına neden olabilir.Klimayı suyla temizlemeyin veya üstüne çiçek vazosu gibi su içeren bir nesne koymayın.• Bu yangına veya elektrik şokuna neden olabilir.Dış ünitenin üstüne basmayın veya herhangi bir nesne yerleştirmeyin.• Siz ya da nesne düşerse yaralanmaya neden olabilir. ÖNEMLİ Kirli fi ltreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava fi ltrelerinin 2 haftada bir temizlenmesi tavsiye edilir.İşleme başlamadan önce yatay kanatların kapalı konumda olduğundan emin olun. Yatay kanatlar açık konumdayken işleme başlanması durumunda, kanatlar doğru konumlarına dönemeyebilir.Ünite kullanıcı tarafından takılmamalı, yeri değiştirilmemeli, parçalan-mamalı, üzerinde değişiklik yapılmamalı ya da tamir edilmemelidir.• Kurulumu yanlış yapılan bir klima yangın çıkmasına, elektrik çarpma-larına, yaralanmalara ya da su sızıntılarına vs. yol açabilir. Bu konuyla ilgili satıcınıza danışın.• Güç bağlantı kablosu zarar görmesi halinde olası bir tehlikeyi önlemek amacıyla imalatçı ya da servis elemanı tarafından değiştirilmelidir.Üniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R32) başka bir madde girmemesine dikkat ediniz.• Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve patlama ya da yaralanmaya neden olabilir. • Sistemde belirtilenin haricinde soğutma sıvılarının kullanılması mekanik arızaya, sistem arızasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanmasına ciddi şekilde zarar verecektir.Bu uygulamanın güvenlikten sorumlu olan bir kişi tarafından her-hangi bir denetim altında bulundurulmadıkları veya uygulamanın kullanımına ilişkin herhangi bir talimat almadıkları sürece (çocuklar da dahil olmak üzere) fi ziki, duyusal ve zihinsel anlamda engelli olan veya deneyim ve bilgi eksikliği bulunan kişilerce kullanılması amaçlanmamıştır.Çocuklar uygulama ile oynamamalarının sağlanması amacıyla de-netim altında tutulmalıdır. Hava girişine ve çıkışına parmak, çubuk ya da başka nesneler sokmayın.• Çalışma sırasında içteki fan yüksek hızla döndüğü için yaralanmalara neden olabilir. Anormal bir durumda (yanık kokusu gibi), klimayı durdurun ve güç fi şini çıkarın ya da şalteri KAPATIN.• Anormal durumda devamlı çalıştırma arıza, yangın veya elektrik şokuna neden olabilir. Bu durumda, satıcınıza danışın. Klima soğutmadığı ya da ısıtmadığı zaman, soğutucu madde sızıntısı olasılığı vardır. Soğutucu madde sızıntısı tespit edilirse çalıştırmayı durdurun, odayı iyice havalandırın ve derhal bayinizle iletişime geçin. Tamir üniteyi soğutucuyla tekrar doldurmayı içeriyorsa, ayrıntıları servis teknisyenine sorun.• Klima içerisinde kullanılan soğutucu madde zararlı değildir. Genelde, sızmaz. Ancak, soğutucu madde sızıntısı ateş veya fanlı ısıtıcı, gaz-yağı kullanan ısıtıcı veya ocak gibi cihazların sıcak parçalarıyla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.Kullanıcı iç ünitenin iç kısmını yıkamaya hiçbir zaman çalışmamalıdır. Ünitenin iç kısmının temizlenmeye ihtiyaç duyulması durumunda, satıcınızla iletişime geçin.• Uygun olmayan deterjanların kullanılması ünite içerisindeki plastik malzemelerin hasar görmesine neden olarak su sızıntılarına yol açabilir. Deterjan elektrikli parçalarla ya da motorla temas ederse, bu cihazın arızalanmasına, cihazdan duman ya da yangın çıkmasına neden olabilir.• Bu cihaz sürekli çalışan ateşleme kaynaklarının (örneğin: açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) olmadığı bir odada sak-lanmalıdır.• Soğutucu maddelerin her zaman belirgin bir kokuya sahip olmayacağını unutmayın.• Üreticinin tavsiye ettikleri haricinde buz çözme işlemini veya cihazın temizleme sürecini hızlandıracak yöntemler kullanmayın. • Delmeyin veya yakmayın.İç ünite, belirtilen taban alanı miktarını aşan odalara kurulmalıdır. Lütfen bayinize danışın.• AP50: 1,7 m Bu cihaz, uzman veya kalifi ye personel tarafından atölyelerde, hafi f sanayide ve çiftliklerde kulanıma ya da belirtilen kişilerin ticari amaçlı olarak kullanımına uygundur. DİKKAT Hava girişi veya iç/dış ünitenin alüminyum kanatlarına dokunmayın.• Bu, yaralanmalara neden olabilir.Ünitede böcek öldürücüler veya yanıcı spreyler kullanmayın.• Yangına ya da ünitenin deforme olmasına sebep olabilir.Hayvanları ya da ev bitkilerini doğrudan hava akımına maruz bırakmayın.• Bu, hayvanlara veya bitkilere zarar verebilir.İç/dış ünitenin altına başka elektrik cihazları ya da eşya yerleştir-meyin.• Üniteden su damlayabilir ve bu, hasara yada zarara neden olabilir.Üniteyi hasarlı kurulum durumunda bırakmayın.• Ünite düşebilir ve bu, yaralanmaya neden olabilir.Üniteyi çalıştırmak ya da temizlemek için dengesiz bir banka çıkmayın.• Düşerseniz yaralanmanıza neden olabilir.Güç bağlantı kablosunu çekmeyin.• Bu, içteki kablonun bir kısmının kırılmasına neden olabilir ve bu da aşırı ısınmaya veya yangına sebebiyet verebilir.Pilleri sökmeyin, şarj etmeyin ve ateşe atmayın.• Bu pillerin akmasına veya yangın ya da patlamaya neden olabilir.JG79Y259H03_tr.indd 2 2017/10/12 14:13:27Tu-3

● ÇALIŞTIRMA TALİMATLARI ●

ELDEN ÇIKARMA Fig. 1 Not: Bu sembol işareti sadece AB ülkeleri içindir.Bu sembol 2012/19/EU sayılı direktif, Madde 14 Kulla-nıcılar için bilgiler ve Ek IX’a ve/veya 2006/66/EC sayılı direktif Madde 20 son kullanıcılar için bilgiler ve Ek II’ye uygundur.Bu ürünü elden çıkarmak için satıcınıza başvurun.AEEE Yönetmeliğine Uygundur.

UYARI (Yanlış kullanım ağır yaralanma veya ölüme yol açacak ciddi sonuçlar doğurabilir.)Bu cihaz, gözetim altında olan ya da kendilerine cihazın güvenli kullanımıyla ilgili talimatların anlatıldığı, cihazın neden olabileceği tehlikeleri anlamış olan, 8 yaş ve üzeri çocuklar ile fi ziksel, duyusal veya zihinsel becerileri düşük ya da deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir.Çocuklar cihazla oynamamalıdır. Gözetim altında olmadıkları takdirde çocukların temizlik ve kullanıcı bakımı yapmalarına izin verilmemelidir.Wi-Fi arayüzünü elektrikli tıbbi ekipmanların yanında veya vücudunda kalp pili ya da kardiyoverter-defi brilatör gibi tıbbi cihaz olan kişilerin yanında kullanmayın.• Tıbbi ekipmanın veya cihazın arızalanması nedeniyle kazaya yol açabilir.Wi-Fi arayüzünü civardaki otomatik kapı veya yangın alarmı gibi cihazların kumandaları yakınına kurmayın.• Arıza nedeniyle kazalara yol açabilir.Wi-Fi arayüzüne ıslak elle dokunmayın.• Cihaza hasar verebilir, elektrik çarpmasına veya yangına neden olabilir.Wi-Fi arayüzü üzerine su sıçratmayın veya cihazı banyoda kullan-mayın.• Cihaza hasar verebilir, elektrik çarpmasına veya yangına neden olabilir.Wi-Fi arayüzü düşürülürse veya tutucu ya da kablo hasar görürse, güç bağlantı fi şinin bağlantısını kesin veya şalteri KAPATIN.• Yangına veya elektrik çarpmasına neden olabilir. Bu durumda, satıcınıza danışın. DİKKAT (Yanlış kullanım yaralanma veya binada hasara yol açacak sonuçlar do-ğurabilir.)Wi-Fi arayüzünü ayarlamak veya temizlemek için zemine sağlam şekilde oturmayan merdivenli tabureye çıkmayın.• Düşerseniz yaralanmaya neden olabilir.Wi-Fi arayüzünü diğer kablosuz cihazlar, mikrodalgalar, kablosuz telefonlar veya faks makinelerinin yanında kullanmayın.• Bunların arızalanmasına neden olabilir. Wi-Fi arayüzü için UYARI Klimayı takmak için satıcınıza danışın. • Kurulum özel bilgi ve yetenekler gerektirdiği için kullanıcı tarafından kurulmamalıdır. Yanlış kurulan bir klima su sızıntısına, yangına veya elektrik çarpmasına neden olabilir.Klima için tahsis edilmiş bir güç kaynağı sağlayın.• Tahsis edilmemiş bir güç kaynağı aşırı ısınmaya veya yangına neden olabilir.Üniteyi yanıcı gaz sızıntısının olduğu yerlere tesis etmeyin.• Dış ünite etrafında gaz sızarsa veya birikirse, bu patlamaya neden olabilir.Üniteyi doğru topraklayın.• Topraklama kablosunu gaz borusu, su borusu, yıldırım çubuğu veya telefon topraklama kablosuna bağlamayın. Yanlış topraklama elektrik çarpmasına neden olabilir. DİKKAT Klimanın kurulum yerine bağlı olarak (yüsek nemli alanlar gibi) toprak kaçağına karşı devre kesici şalteri takın.• Toprak kaçağına karşı devre kesici takılmaması halinde elektrik çarpması meydana gelebilir.Atık suyun doğru bir şekilde boşaltıldığından emin olun.• Boşaltım deliği yanlışsa, su iç/dış üniteden damlayabilir, eşyaları ıslatabilir ve onlara zarar verebilir.Anormal koşulda Klimanın çalışmasını hemen durdurun ve satıcınıza danışın. Tesisatı için JG79Y259H03_tr.indd 3 2017/10/12 14:13:27Tu-4 Dış ünite

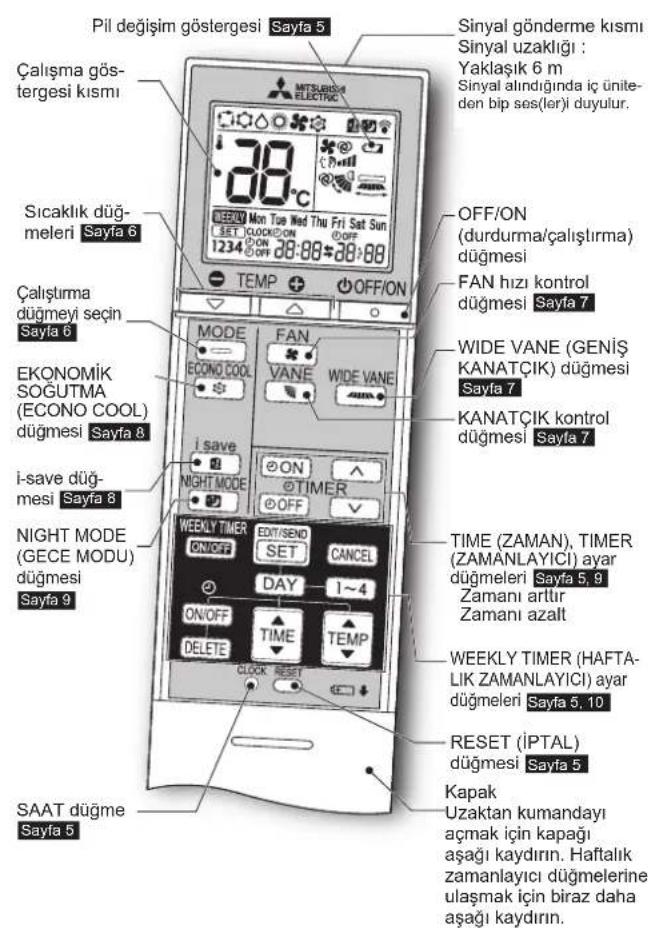

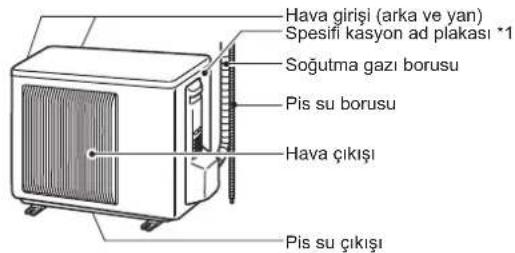

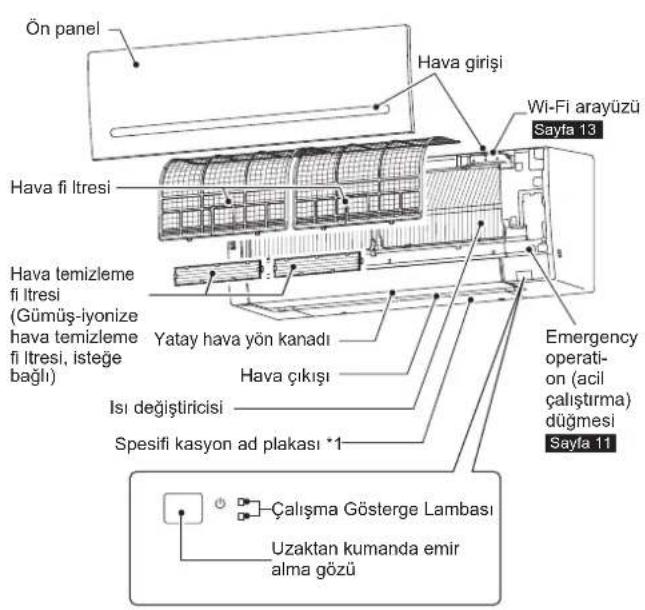

HER BİR PARÇANIN ADI

İç ünite Uzaktan kumanda Yalnızca üniteyle birlikte verilen uzaktan kumandayı kullanın. Başka uzaktan kumandaları kullanmayın. 2 veya daha fazla iç ünite birbirine yakın olarak monte edilirse, çalıştırılmak isten- meyen bir iç ünite uzaktan kumandaya tepki verebilir. Kullanılmadığı zamanlarda uzaktan kumandayı bu ünitenin yakınına koyun. Uzaktan kumanda Dış üniteler görünüm olarak farklılık gösterebilir. *1 Üretim yılı ve ayı spesifi kasyon ad plakasında belirtilir. Hava girişi (arka ve yan) Soğutma gazı borusu Pis su borusu Hava çıkışı Pis su çıkışı Spesifi kasyon ad plakası *1 Çalışma Gösterge Lambası Uzaktan kumanda emir alma gözü Emergency operati- on (acil çalıştırma) düğmesi Sayfa 11 Yatay hava yön kanadı Hava girişi Hava fi ltresi Hava temizleme fi ltresi (Gümüş-iyonize hava temizleme fi ltresi, isteğe bağlı) Ön panel Hava çıkışı Spesifi kasyon ad plakası *1 Wi-Fi arayüzü Sayfa 13 Isı değiştiricisi Sinyal gönderme kısmı Sinyal uzaklığı : Yaklaşık 6 m Sinyal alındığında iç ünite-den bip ses(ler)i duyulur. Çalışma gös- tergesi kısmı OFF/ON (durdurma/çalıştırma) düğmesi Sıcaklık düğ- meleri Sayfa 6 Çalıştırma düğmeyi seçin Sayfa 6 EKONOMİK SOĞUTMA (ECONO COOL) düğmesi Sayfa 8 FAN hızı kontrol düğmesi Sayfa 7 KANATÇIK kontrol düğmesi Sayfa 7

(ZAMANLAYICI) ayar düğmeleri Sayfa 5, 9 Zamanı arttır Zamanı azalt SAAT düğme Sayfa 5 RESET (İPTAL) düğmesi Sayfa 5 Kapak Uzaktan kumandayı açmak için kapağı aşağı kaydırın. Haftalık zamanlayıcı düğmelerine ulaşmak için biraz daha aşağı kaydırın. i-save düğ- mesi Sayfa 8

WEEKLY TIMER (HAFTA-

LIK ZAMANLAYICI) ayar düğmeleri Sayfa 5, 10

KANATÇIK) düğmesi Sayfa 7 NIGHT MODE (GECE MODU) düğmesi Sayfa 9 Pil değişim göstergesi Sayfa 5 JG79Y259H03_tr.indd 4 2017/10/12 14:13:28Tu-5

Çalıştırmadan önce: Güç kaynağı fi şini güç prizine takın ve/veya şalteri açın. Uzaktan kumanda pillerini takma

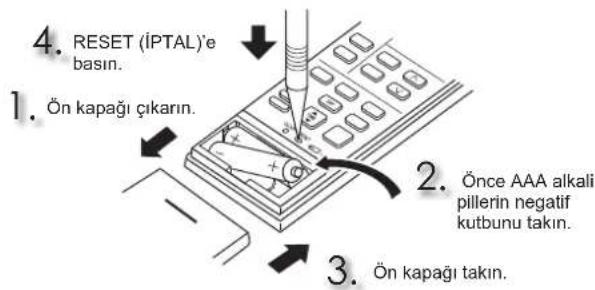

Ön kapağı çıkarın. Önce AAA alkali pillerin negatif kutbunu takın. Ön kapağı takın.

RESET (İPTAL)’e basın. Not:

• Pillerin kutuplarının doğru olduğundan emin olun. Manganezli ve sızıntı yapan pilleri kullanmayın. Uzaktan kumanda arızalanabilir.• Şarj edilebilir tipteki pilleri kullanmayın.• Pil zayıfl adığında ekranda pil değişim göstergesi belirir. Gösterge ekranda belirdikten sonra yaklaşık 7 gün içinde uzaktan kumanda çalışmayı keser.• Tüm pilleri aynı tipte yenileriyle değiştirin.• Piller yaklaşık 1 yıl kullanılabililir. Bununla birlikte, raf ömrü biten piller daha kısa süre kullanılır.• İnce bir alet kullanarak hafi fçe RESET (İPTAL) düğmesine basın. RESET (İPTAL) düğmesine basılmamış ise uzaktan kumanda doğru çalış-mayabilir. Mevcut zamanı ayarlama

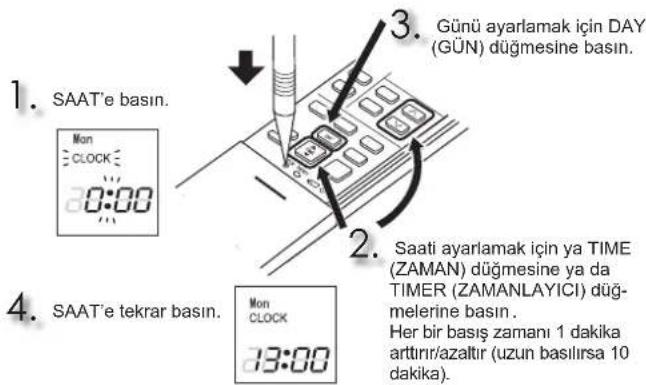

SAAT’e basın. SAAT’e tekrar basın. Saati ayarlamak için ya TIME (ZAMAN) düğmesine ya da TIMER (ZAMANLAYICI) düğ-melerine basın Her bir basış zamanı 1 dakika arttırır/azaltır (uzun basılırsa 10 dakika). Günü ayarlamak için DAY (GÜN) düğmesine basın. Not:

• İnce bir alet kullanarak hafi fçe SAAT düğmesine basın. Not: Uzaktan kumandanın belirli bir iç ünite için ayarlanmasıBir odada maksimum 4 adet kablosuz uzaktan kumandalı iç ünite kullanılabilir.Her bir iç üniteyi kendi uzaktan kumandası ile çalıştırmak için, her bir uzaktan kumandaya iç ünite numarasına karşılık gelen bir numara atayın.Bu ayarlama ancak aşağıdaki koşullar gerçekleşirse yapılabilir:• Uzaktan kumandanın gücü KAPALI olmalıdır.(1) Eşleştirme moduna girmek için uzaktan kumanda üzerindeki düğme-sini 2 saniye basılı tutun.(2) Tekrar düğmesine basın ve her uzaktan kumandaya bir numara ata- yın. Sayılar düğmesine her basıldığında aşağıdaki sırayla ilerler: 1 → 2 → 3 → 4.(3) Eşleştirme ayarını tamamlamak için düğmesine basın. Şalteri ON (Açık) konumuna getirdikten sonra, bir iç üniteye ilk sinyali gön-deren uzaktan kumanda bu iç ünitenin uzaktan kumandası olarak kabul edi-lecektir. Ayar işlemini tamamladıktan sonra, iç ünite bundan böyle sadece atanmış olan uzaktan kumandadan sinyal alacaktır.JG79Y259H03_tr.indd 5 2017/10/12 14:13:28Tu-6 KURUTMA modu Odanızın nemini alın. Oda hafi fçe serinletilebilir. KURUTMA modu sırasında sıcaklık ayarlanamaz. ISITMA modu İstediğin sıcaklıkta sıcak havanın keyfi ni çıkarın. FAN modu Odanızdaki havayı devindirir. Not: COOL/DRY (Soğuk/Kuru) modundan çalıştırdıktan sonra iç üniteyi kurut-mak için FAN modunda çalıştırılmasını tavsiye ederiz. Not: Çoklu sistem çalıştırmasıİki ya da daha fazla iç ünite bir dış ünite tarafından çalıştırılır. Birkaç iç ünite eş zamanlı olarak çalıştırılırsa, soğutma/kurutma/fan ve ısıtma çalıştırmaları aynı anda yapılamaz. Bir ünitede SOĞUTMA/KURUTMA/FAN ve bir diğer ünitede ISITMA seçildiğinde ya da tam tersi durumlarda, son seçilen ünite bekleme mo-duna geçer.Çalışma Gösterge LambasıÇalıştırma gösterge lambası ünitenin çalışma durumunu gösterir.Gösterge Çalışma durumu Oda sıcaklığıAyarlama sıcaklığına ulaşmak için ünite çalışırAyarlama sıcak-lığından yaklaşık 2°C veya daha fazlaOda sıcaklığı ayarlama sıcaklığına yaklaşıyorAyarlama sıcaklı-ğındanyaklaşık 1 ila 2°CBekleme modu (sadece çoklu sistem çalışması esnasında) Kapak Yanıp sönüyor

Çalışmayı başlatmak için e basın.

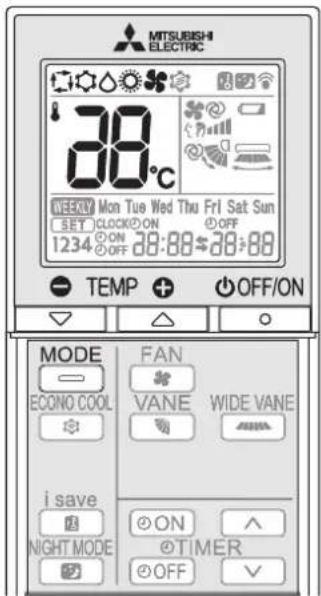

Çalışma modunu seçmek için e basın. Her bir basış, modu aşağıdaki sırada değiştirir:

Sıcaklığı ayarlamak için e ya da e basın. Her bir basış sıcaklığı 1°C arttırır ya da azaltır. Çalıştırmayı durdurmak için e basın. (AUTO) (SOĞUTMA) (KURUTMA) (ISITMA) (FAN)

ÇALIŞMA MODLARINI SEÇME

AUTO modu (Otomatik Geçiş) Ünite çalışma modunu oda sıcaklığı ile ayarlanan sıcaklık arasındaki farklılığa göre seçer. OTOMATİK (AUTO) modu esnasında, oda sıcaklığı 15 daki-kadan fazla süre için ayarlanan sıcaklığın 2°C dışında kalırsa ünite modu değiştirir (SOĞUTMA↔ISITMA). Not: Bu iç ünitenin bir MXZ tipi dış üniteye bağlanmış olduğu durumda Auto Modu tavsiye edilmez. Birkaç iç ünite aynı anda çalıştırıldığında, ünite SOĞUTMA ve ISITMA çalışma modları arasında geçiş yapamayabilir. Bu durumda, iç üni-te bekleme moduna geçer (Çalışma gösterge lambası tablosuna başvurun). SOĞUTMA modu İstediğiniz sıcaklıkta soğutma havanın keyfi ni çıkarın. Not: Dış sıcaklığın çok düşük (-10°C’den az) olduğu koşullarda SOĞUTMA modunu çalıştırmayın. Ünitede yoğunlaşan su damlayabilir ve eşyaları ve benzeri şeyleri ıslatabilir ya da onlara zarar verebilir.JG79Y259H03_tr.indd 6 2017/10/12 14:13:29Tu-7

● ÇALIŞTIRMA TALİMATLARI ●

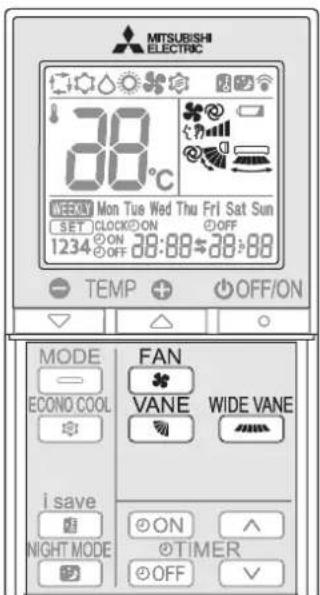

FAN HIZI VE HAVA AKIMI YÖNÜ AYARLAMASI Fan hızını seçmek için ’e basın. Her bir basış fan hızını aşağıdaki sırada değiştirir:

• AUTO’ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.• Odayı daha hızlı şekilde soğutmak/ısıtmak için yüksek fan hızını kulla-nın. Oda soğuduktan/ısındıktan sonra fan hızının düşürülmesi önerilir.• Sessiz çalışma için düşük fan hızını kullanın. Not: Çoklu sistem çalıştırmasıIsıtma işlemi için bir dış ünite tarafından birkaç iç ünite eş zamanlı olarak çalış-tırılırsa, hava akışı sıcaklığı düşük olabilir. Bu durumda, fan hızını AUTO (Otm.) olarak ayarlamanız önerilir. (AUTO) (Sessiz) (Düşük) (Orta) (Yüksek) (Çok Yüksek) Yukarı-aşağı Hava akım yönü Hava akımı yönünü seçmek için düğmesine basın. Her bir basış hava akımını aşağıdaki sırada değiştirir: (AUTO) .........Kanat, en verimli hava akımı yönüne ayarlanır. SOĞUTMA/KURUTMA/FAN: yatay konum. ISITMA: konum (4). (Manuel) .......Verimli havalandırma sağlamak adına, SOĞUTMA/KURUTMA için yukarı konumunu ve ISITMA için aşağı konumunu seçin. SO-ĞUTMA/KURUTMA (COOL/DRY) esnasında alt konum seçiliyse kanat, oluşan yoğuşmanın damlamasını önlemek için 0,5 ila 1 saat sonrasında otomatik olarak yukarı konuma hareket eder. (Esinti) ..........Yön kanadı aralıklı olarak yukarı aşağı hareket eder. • AUTO’ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.• Hava akışının yönünü değiştirirken her zaman uzaktan kumandayı kullanın. Yatay kanatları elinizle oynatmak arızalanmalarına yol açar.• Şalter açıldığında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır ve ardından işlem başlar. Aynı durum, acil durum soğutma işlemi için de geçerlidir.• Yatay kanatlar anormal bir konumdaymış gibi görünüyorlarsa, bkz. sayfa 14 . Sol-sağ Hava akım yönü Hava akımı yönünü seçmek için düğmesine basın. Her bir basış hava akımını aşağıdaki sırada değiştirir: Fan hızı (ESİNTİ) (AUTO) (1) (2) (3) (4) (5) (ESİNTİ) JG79Y259H03_tr.indd 7 2017/10/12 14:13:29Tu-8

ÇALIŞTIRMASI Esintili hava akımı (hava akımı değişimi) sabit hava akımından daha soğutucu bir his yaratır. Ayarlanan sıcaklık ve hava akışı yönü otomatik olarak mikroişlemci tarafından değiştirilir. Rahatınızı bozmadan soğutma yapmak müm- kündür. Böylece enerji tasarrufu mümkün olmaktadır. ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını başlatmak için sayfa 6 SOĞUTMA modu sırasında ’e basın. Ünite, esinti çalışmasını hava akımı sıcaklığına göre çeşitli devirlerde dikey olarak yapar. ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını iptal etmek için tekrar ’e basın.

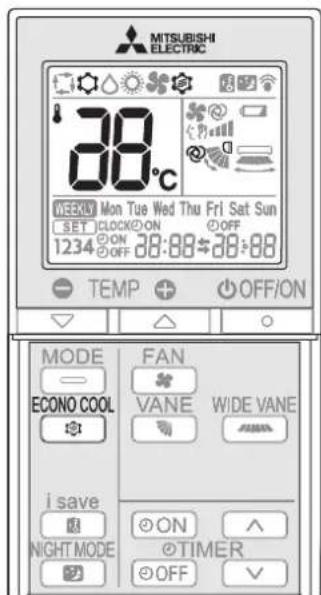

ECONO COOL (EKONOMİK SOĞUTMA) çalışması VANE (KANATÇIK) düğmelerine basıldığında da iptal edilir. I-SAVE KULLANIMI Basitleştirilmiş bir geri çağırma işlevi, düğmesine bir kez doku- nularak tercih edilen ayarı (ön ayar) geri çağırmayı sağlar. Düğmeye tekrar bastığınızda, hemen önceki ayara dönebilirsiniz.

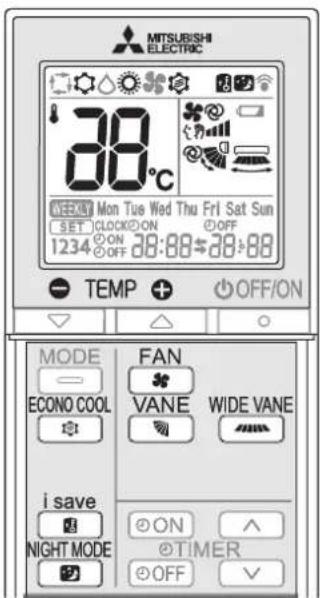

SOĞUTMA, ECONO COOL (EKONOMİK SOĞUTMA) veya ISITMA modunda i-save modunu seçmek için düğmesine basın.

Sıcaklığı, fan hızını ve hava akış yönünü ayarlayın.

• Aynı ayarlar sonraki seferde düğmesine basılarak seçilir.• İki ayar kaydedilebilir. (COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) için bir, HEAT (ISITMA) için bir)• Odanıza bağlı olarak uygun sıcaklığı, fan hızını ve hava akış yönünü ayarlayın. i-save çalışmasını iptal etmek için tekrar düğme- sine basın.
• i-save çalışması MODE (MOD) düğmesine basıldığında da iptal edilir. Not: Kullanıma örnek:1. Düşük enerji moduSOĞUTMA modunda sıcaklığı 2°C ila 3°C derece artırın ve ISITMA modunda azaltın.Bu ayar, boş bir oda için ve uyumanız sırasında idealdir.2. Sık kullanılan ayarların kaydedilmesi COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) ve HEAT (ISIT-MA) için tercih ettiğiniz ayarı kaydedin. Bu durum, düğmeye tek bir dokun-manız ile tercih ettiğiniz ayarı seçebilmenizi sağlar.JG79Y259H03_tr.indd 8 2017/10/12 14:13:30Tu-9

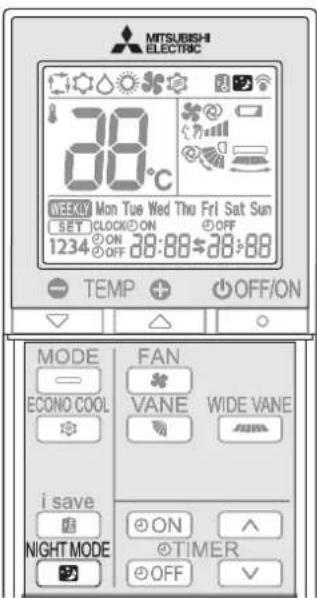

NIGHT (GECE) modunu etkinleştirmek için çalışma sırasında düğmesine basın.

• Çalışma gösterge lambası kısılır.• Çalışma ve durdurma işlemleri haricinde bip sesi daima kapalı tutulur.• Dış ünitenin ses seviyesi ÖZELLİKLER bölümünde belirtilen seviye-den daha düşüktür. NIGHT (GECE) modunu iptal etmek için düğme- sine tekrar basın. Not:
• Soğutma/ısıtma kapasitesi düşebilir.• Dış ünitenin ses seviyesi ünite başlatıldıktan sonra, koruma işlemi sırasında veya diğer çalıştırma koşullarına bağlı olarak değişmeyebilir.• İç ünitenin fan hızı değişmez. Çalışma gösterge lambasını ışığın parlak olduğu odalarda görmek zordur.• Dış ünitenin gürültü seviyesi Çoklu sistem çalışması sırasında düşmeyecek- tir. NIGHT mode (GECE modu) çalışma göstergesinin parlaklığını değiş- tirir, bip sesini devre dışı bırakır ve dış ünitenin ses seviyesini sınırlar.

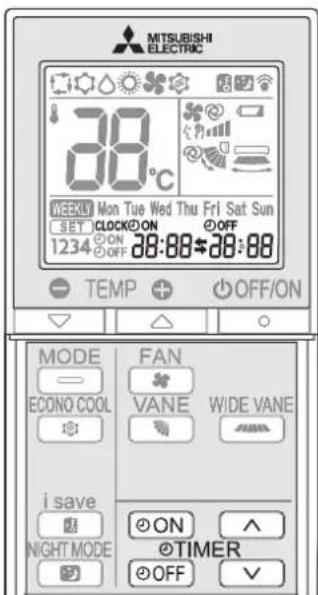

Zamanlayıcıyı ayarlamak için çalışma sırasında veya düğmesine basın. (Açık zamanlayıcı) : Ünite ayarlanan sürede AÇILIR. (Kapalı zamanlayıcı) : Ünite ayarlanan sürede KAPANIR.

• veya yanıp söner. Mevcut zamanın ve günün doğru ayarlandığından emin olun. Sayfa 5

Zamanlayıcının zamanını ayarlamak için (Arttır- ma) ve (Azaltma) düğmelerine basın. Her basış, ayarlanan zamanı 10 dakika artırır ya da azaltır. veya yanıp sönerken zamanlayıcıyı ayarlayın.

Zamanlayıcıyı iptal etmek için veya düğ- mesine basın. Not:

• ON (Açık) ve OFF (Kapalı) zamanlayıcılar birlikte ayarlanabilir. işareti za-manlayıcı işlemlerinin sırasını gösterir.• ON/OFF (Açık/Kapalı) zamanlayıcısı ayarlanırken elektrik kesintisi meydana gelirse, sayfa 11 “Otomatik yeniden çalıştır fonksiyonu” kısmına bakın.JG79Y259H03_tr.indd 9 2017/10/12 14:13:31Tu-10

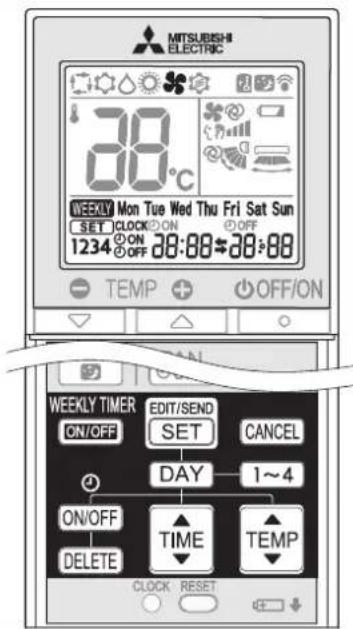

HAFTALIK ZAMANLAYICI İŞLEMİ

• Haftanın her günü için en fazla 4 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcısı ayarlanabilir.• Bir hafta için en fazla 28 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zaman-layıcısı ayarlanabilir. Haftalık zamanlayıcının ayarlanması
• Mevcut saat ve tarihin doğru ayarlandığından emin olun.

Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.

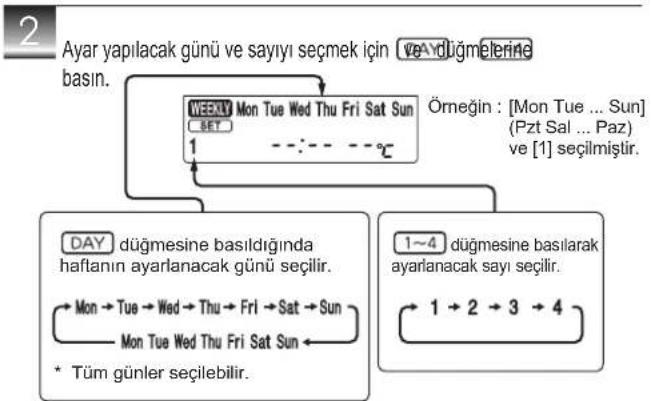

Ayar yapılacak günü ve sayıyı seçmek için ve düğmelerine basın

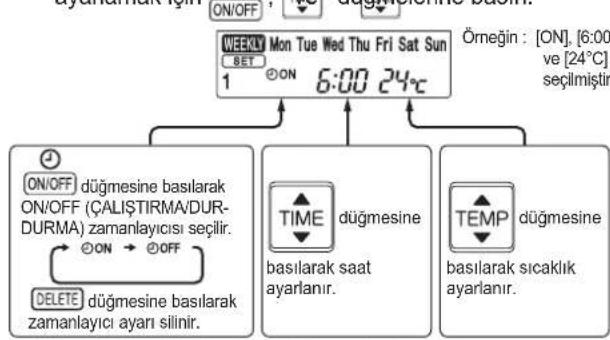

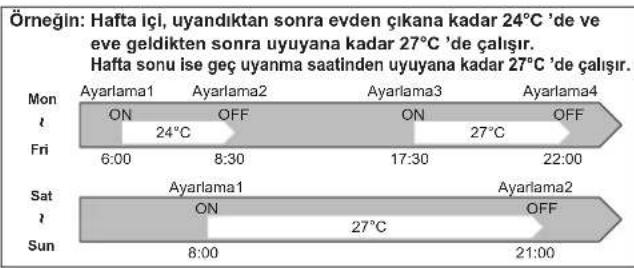

ON/OFF (ÇALIŞTIRMA7DURDURMA), saat ve sıcaklığı ayarlamak için , ve düğmelerine basın. Örneğin : [ON], [6:00] ve [24°C] seçilmiştir

düğmesine basılarak ON/OFF (ÇALIŞTIRMA/DUR-DURMA) zamanlayıcısı seçilir düğmesine basılarak zamanlayıcı ayarı silinir. düğmesine düğmesine Zamanlayıcıyı başka günler ve/veya sayılar için ayarlama- ya devam etmek için ve düğmelerine basın

Haftalık zamanlayıcı ayarlama modunu tamamlamak ve göndermek için düğmesine basın

Haftalık zamanlayıcının ayar bilgilerini iç üniteye göndermek için düğmesine ba-sın. Uzaktan kumandayı 3 saniye süreyle iç üniteye doğru tutun. Haftanın birden fazla günü için veya birden fazla sayı için zamanlayıcıyı ayarlarken, her ayar için düğmesine basılması zorunlu değildir. Tüm ayarlar için tamam-landıktan sonra bir kere basın. Tüm haftalık zamanlayıcı ayarları kaydedilecektir. Haftalık zamanlayıcı moduna girmek için düğmesine basın ve tüm haftalık za-manlayıcı ayarlarını silmek için düğmesine 5 dakika süreyle basılı tutun. Uzaktan kumandayı iç üniteye doğru tutun.

Haftalık zamanlayıcıyı açmak için düğmesine basın

düğmesi yanar.)* Haftalık zamanlayıcı açıldığında, haftanın zamanlama ayarı tamamla-nan günü yanacaktır. Haftalık zamanlayıcıyı kapatmak için düğmesine basın

düğmesi söner.) Not: Haftalık zamanlayıcı kapatıldığında kaydedilen ayarlar temizlenmeyecektir. Haftalık zamanlayıcı ayarının kontrolü

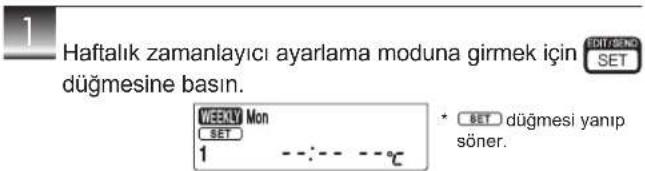

Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.

• düğmesi yanıp söner.

Her bir gün ve sayıya ait ayarı görüntülemek için veya düğmesine basın. Haftalık zamanlayıcı ayarlama modundan çıkmak için düğmesine basın. Not: Ayarları görüntülemek üzere haftanın tüm günleri seçildikten sonra, görüntülenecektir.* Saati hızlıca değiştirmek için düğmeye basılı tutun.* Yanıp sönmekte olan gider ve geçerli zaman görüntülenir. düğmesi yanıp söner. Not: Haftalık zamanlayıcı açıkken basit ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcı ayarı mevcuttur. Bu durumda, ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı haftalık zamanlayıcıya göre önceliklidir; haftalık zamanlayıcı işlemi basit ON/OFF (ÇA-LIŞTIRMA/DURDURMA) zamanlayıcısı tamamlandıktan sonra yeniden başlayacaktır düğmesine basıldığında haftanın ayarlanacak günü seçilir. düğmesine basılarak ayarlanacak sayı seçilir.Örneğin : [Mon Tue ... Sun] (Pzt Sal ... Paz) ve [1] seçilmiştir.* Tüm günler seçilebilir.Örneğin: Hafta içi, uyandıktan sonra evden çıkana kadar 24°C ’de ve eve geldikten sonra uyuyana kadar 27°C ’de çalışır.Hafta sonu ise geç uyanma saatinden uyuyana kadar 27°C ’de çalışır

27°C Ayarlama1 Ayarlama2 Ayarlama3 Ayarlama4Ayarlama2Ayarlama1basılarak saat ayarlanır.basılarak sıcaklık ayarlanır. JG79Y259H03_tr.indd 10 2017/10/12 14:13:32Tu-11

● ÇALIŞTIRMA TALİMATLARI ●

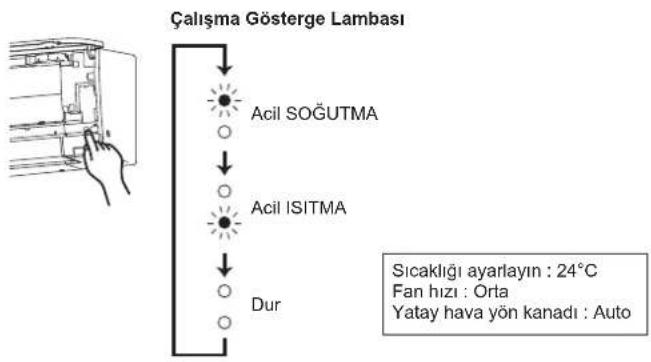

Çalışma Gösterge Lambası Uzaktan kumanda kullanılamadığında... Acil çalıştırma iç ünitedeki emergency operation (acil çalıştırma) düğmesine basarak etkinleştirilebilir.E.O.SW basılan her seferde, çalışma aşağıdaki şekilde değişir:Eğer bir güç kesilmesi olursa ya da ana güç çalıştırma sırasında kapatılırsa, “Otomatik yeniden çalıştırma fonksiyonu”, ana güç kapatılmadan hemen önce uzaktan kumanda ile ayarlanmış olan çalışma modu ile aynı modda çalıştırmaya başlar. Zamanlayıcı ayarlandığında, zamanlayıcı ayarı iptal edilir ve güç yeniden çalıştırıldığında ünite çalışmaya başlar.Bu fonksiyonu kullanmak istemiyorsanız, lütfen servis temsilcisine danışın çünkü ünite ayarının değiştirilmesi gerekir.Sıcaklığı ayarlayın : 24°CFan hızı : OrtaYatay hava yön kanadı : AutoAcil SOĞUTMAAcil ISITMA Dur Not:

• Çalıştırmanın ilk 30 dakikası deneme çalıştırmasıdır. Sıcaklık kontrolü çalışmaz ve fan hızı Yükseğe ayarlanır.• Acil durum ısıtma işlemi durumunda fan hızı, sıcak havayı dışarı atmak üzere dereceli olarak artar.• Acil durum soğutma işlemi sırasında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır, ardından işlem başlar.

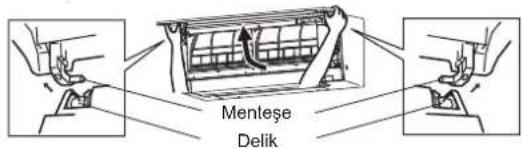

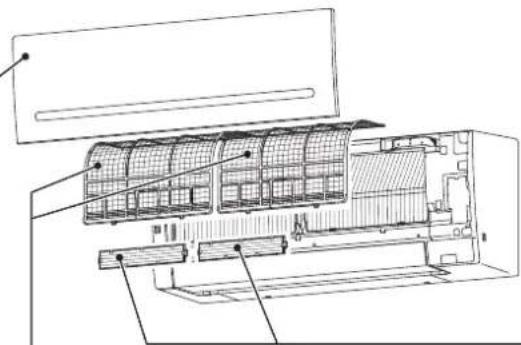

• Temizlemeden önce güç kaynağını kapatın veya şalteri indirin.• Metal parçalara ellerinizle dokunmamaya dikkat edin.• Benzin, tiner, cilalama tozları veya böcek öldürücü kullanmayın.• Sadece sulandırılmış yumuşak deterjanları kullanın.• Ovma fırçası, sert sünger veya benzer bir alet kullanmayın.• Yatay hava kanadını ıslatmayın veya yıkamayın.• 50°C’den daha sıcak su kullanmayın. Parçaları kuruması için doğrudan güneş ışığına, sıcağa veya ateşe maruz bırakmayın

• Çatlaklara ya da kırılmaya neden olabileceğinden fana aşırı kuvvet uygula-mayın. Hava fi ltresi (Hava arıtma filtresi)
• 2 haftada bir temizleyin • Tozu elektrikli süpürgeyle temizleyin veya suyla yıkayın.• Suyla yıkadıktan sonra gölgede iyice kurutun. Ön panel Hava temizleme fi ltresi (Gümüş-iyonize hava temizleme fi ltresi, isteğe bağlı) Her 3 ayda bir:• Tozu bir elektrikli süpürgeyle alın.Tozun elektrikli süpürgeyle alınamaması durumunda:• Filtreyi ve çerçevesini ılık suya batırıp yıkayın.• Yıkadıktan sonra gölgede iyice kurutun. Hava fi ltresinin bütün sekmele-rini takin.Her yıl:• İyi performans için fi ltreyi yenisiyle değiştirin.• Parça Numarası MAC-2370FT-E Hava fi ltresinden çıkarmak için çekin Önemli
• İyi performans elde etmek ve güç tüketimini azaltmak için fi ltreyi düzenli olarak temizleyin.• Kirli fi ltreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava fi ltrelerinin 2 haftada bir temizlenmesi tavsiye edilir.DelikMenteşe1. Bir “tık” sesi duyulana kadar ön paneli kaldırın.2. Menteşeleri tutun ve çıkarmak için yukarıdaki resimdeki gibi çekin.• Yumuşak kuru bir bezle silin veya suyla yıkayın.• İki saatten fazla suya batırmayın.• Takmadan önce ışıksız bir yerde kurulayın.3. Ön paneli, aşağıdaki çıkarma işlemini ters yönde izleyerek takın. Ön paneli sıkı bir şekilde kapatın ve oklarla gösterilen yerlere basın.Bu bilgiler YÖNETMELİK (EU) No 528/2012’ye dayalıdırMODEL ADIİlgili Madde(Parça adı)Aktif Maddeler(CAS No.)ÖzellikKullanım talimatları(Güvenli kullanım bilgileri)MSZ-AP25/35/42/50VG FİLTREGümüş sodyum hidrojen zirkonyum fosfat(265647-11-8)2-oktil-2H-izotiyazol-3-on (OIT)(26530-20-1)AntibakteriyelAntiküf• Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.• Ağza sokmayın. Çocuklardan uzak tutun.MAC-2370FT-E FİLTREGümüş çinko zeolit(130328-20-0)Antibakteriyel• Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.• Ağza sokmayın. Çocuklardan uzak tutun.JG79Y259H03_tr.indd 12 2017/10/12 14:13:33Tu-13● ÇALIŞTIRMA TALİMATLARI ● Wi-Fi ARAYÜZÜ AYARI (yalnızca VGK tipi) Bu Wi-Fi arayüzü, durum bilgilerini iletir ve iç üniteye bağlanarak MELCloud’dan gelen komutları kontrol eder. Wi-Fi arayüzü tanıtımı No. Öğe Tanımı1 MODE (MOD) anahtarı Modları seçer. RESET (SIFIRLAMA) anahtarıSistemi ve TÜM ayarları sıfırlar. ERR (HATA) LED (Turuncu)Ağ hata durumunu gösterir.4 NET (AĞ) LED (Yeşil) Ağ durumunu gösterir. MODE (MOD) LED (Turuncu)Erişim noktası mod durumunu gösterir. UNIT (ÜNİTE) LED (Yeşil)İç mekan ünitesi durumunu gösterir.RESET ERR NET MODE UNIT MODE

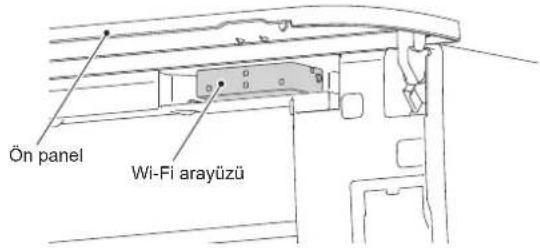

(1) MODE (MOD) anahtarı• MODE (MOD) anahtarı konfi gürasyon sırasında modları seçmek için kullanılır.(2) RESET (SIFIRLAMA) anahtarı• Sistemi yeniden başlatmak için RESET (SIFIRLAMA) anahtarını 2 saniye boyunca basılı tutun.• Wi-Fi arayüzünü fabrika ayarlarına geri getirmek için RESET (SIFIRLAMA) anahtarını 14 saniye boyunca basılı tutun.Wi-Fi arayüzü fabrika varsayılan ayarlarına geri dönecek şekilde sıfır-landığında TÜM konfi gürasyon bilgileri kaybolur. Bu işlemi yaparken çok dikkatli olun. Ön paneli açın ve Wi-Fi Arayüzünü çıkarın. Wi-Fi arayüzü ile Yönlendirici arasında bir bağlantı kurun. Ünite ile verilen AYAR KILAVUZU ve SETUP QUICK REFERENCE GUIDE (AYARLAR HIZLI BAŞ-VURU KILAVUZU) dokümanlarına başvurun.AYAR KILAVUZU için lütfen aşağıdaki web sitesine gidin.http://www.melcloud.com/Support Ayar bittikten sonra Wi-Fi Arayüzünü yerine takın ve ön paneli kapatın. MELCloud Kullanıcı Kılavuzu için lütfen aşağıdaki web sitesine gidin.http://www.melcloud.com/Support Not:

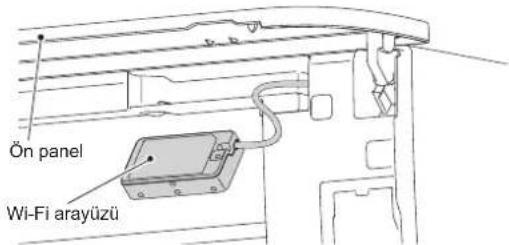

• Bu Wi-Fi arayüzünün kurulumuna başlamadan önce Yönlendiricinin WPA2-AES şifrelemeyi desteklediğinden emin olun.• Son kullanıcı, Wi-Fi arayüzünü kullanmaya başlamadan önce Wi-Fi hizmeti-nin Hüküm ve Koşullarını okumalı ve kabul etmelidir.• Bu Wi-Fi arayüz bağlantısının tamamlanabilmesi için, Yönlendirici gerekebi- lir.
• Son kullanıcı kaydolup Wi-Fi hizmetinin hüküm ve koşullarını kabul edene kadar Wi-Fi arayüzü işlem verilerinin gönderilmesine başlamayacaktır.• Bu Wi-Fi arayüzü uygulama açısından kritik soğutma veya ısıtma sağlayan hiçbir Mitsubishi Electric sistemine kurulmamalı ve bağlanmamalıdır.• Bu Wi-Fi arayüzünün kurulumunu gerçekleştirirken, lütfen Wi-Fi arayüzünün ayar bilgisini bu kılavuzun son sayfasına kaydedin.• Yer değiştirme veya imha sırasında Wi-Fi arayüzünü sıfırlayıp fabrika ayarla-rına getirin.Mitsubishi Electric’in Wi-Fi arayüzü, Mitsubishi Electric’in MELCloud Wi-Fi servisi ile iletişimi için tasarlanmıştır.Üçüncü bir Wi-Fi arayüzün MELCloud ile bağlantısı mümkün değildir.Mitsubishi Electric, Mitsubishi Electric ürünlerinin herhangi bir üçüncü parti Wi-Fi arayüzü veya herhangi bir üçüncü parti Wi-Fi hizmeti ile bağlantısından veya kullanımından kullanımından doğan veya bunların neden olduğu, (i) ürün veya sistem performansının düşmesi; (ii) ürün veya sistemin hata vermesi; veya (iii) ürün veya sistemin arızalan-masından sorumlu değildir.MELCloud ile ilgili güncel bilgi için Mitsubishi Electric Corporation tara-fından oluşturulan www.melcloud.com internet sitesini ziyaret ediniz.Wi-Fi arayüzüWi-Fi arayüzüÖn panelÖn panel JG79Y259H03_tr.indd 13 2017/10/12 14:13:33Tu-14 BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE Bu öğeler kontrol edilse bile, ünitedeki sorun giderilmezse, klimayı kul- lanmayı bırakın ve satıcınıza danışın. Belirti Açıklama & Kontrol noktaları İç Ünite Ünite çalıştırılamıyor. • Şalter açık mı?• Güç kaynağı fi şi takılı mı?• ON zamanlayıcı ayarlı mı? Sayfa 9 Yatay kanat hareket etmiyor. • Yatay kanat ve dikey kanat doğru şekilde takılmış mı?
• Fan muhafazası deforme olmuş mu?• Şalter açıldığında, yatay kanatların konumları yak-laşık bir dakika içerisinde sıfırlanır. Sıfırlama işlemi tamamlandıktan sonra, normal yatay kanatların işleyişi kaldığı yerden devam eder. Aynı durum acil durum soğutma işlemi için de geçerlidir.Ünite, tekrar başlatıldığında yakla-şık 3 dakika çalıştırılamaz.• Bu, mikroişlemcideki talimatlara göre üniteyi korur. Lütfen bekleyin.İç ünitenin hava çıkışından buğu çıkıyor.• Üniteden gelen soğutma hava hızla oda içerisindeki nemi alır ve buğuya dönüşür.YATAY KANAT salınım işlemi bir süre duruyor ve daha sonra tekrar başlıyor.• Bu, YATAY HAVA YÖNÜ KANATÇIĞI’NIN salınım işleminin doğru bir şekilde gerçekleştirilmesi için gereklidir.SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçil-diğinde, alt yatay kanat hareket etmez.• SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçildiğinde, alt yatay kanadın hareket etmemesi normaldir.Çalışma esnasında hava akımı yönü değişiyor.Yatay hava kanatçığının yönü uzaktan kumanda ile kontrol edilemiyor.• Ünite SOĞUTMA ve KURUTMA modunda çalış-tırıldığında, çalışma 0,5 ila 1 saat boyunca hava üfl emesiyle devam ederse, suyun yoğunlaşmasını ve damlamasını önlemek için hava akımının yönü otomatik olarak dikey konuma gelir.• Isıtma çalışmasında, hava akım sıcaklığının çok düşükken ya da buz çözme sırasında yatay ka-natçık pozisyonu otomatik olarak yatay konuma ayarlanır.Isıtma uygulamasında çalışma yaklaşık 10 dakika boyunca durur.• Dış ünite buz çözme işlemi gerçekleştirmektedir. Bu uygulama maks. 10 dakikada gerçekleştirilir, lütfen bekleyin. (Dış sıcaklık çok düşük ve nem çok yüksekken, buz oluşur.)Uzaktan kumandadan sinyal almamasına rağmen, ana güç açıldığında ünite kendiliğinden çalışmaya başlıyor.• Bu modeller otomatik yeniden çalıştırma fonksiyonu-na sahiptir. Ünite uzaktan kumanda ile kapatılmadan ana güç kesildiğinde ve tekrar verildiğinde ünite otomatik şekilde gücün kesilmesinden önce uzaktan kumanda ile ayarlanan aynı modda çalışmaya baş-layacaktır. “Otomatik yeniden başlat fonksiyonu”. Sayfa 11 İki yatay kanat birbirine temas ediyor. Yatay kanatlar anormal bir konumda. Yatay kanatlar doğru “kapalı konuma” dönmüyor.Şunlardan birisini uygulayın: • Şalteri kapayın ve tekrar açın. Yatay kanatların doğru “kapalı konuma” hareket ettiklerinden emin olun.• Acil durum soğutma işlemini başlatın ve durdurun, ardından yatay kanatların doğru “kapalı konuma” hareket ettiklerinden emin olun.SOĞUTMA/KURUTMA modunda, oda sıcaklığı belirlenen sıcaklığa yaklaştığında, dış mekan ünitesi durur ve ardından iç ünite alçak hızda çalışır.• Oda sıcaklığı belirlenen dereceden uzaklaştığında, iç mekan fanı uzaktan kumada üzerinde belirlenen ayarlara göre çalışmaya başlar.İç mekan ünitesi zamanla renk değiştirir.• Ultraviyole ışınları ve sıcaklık gibi etkenler nedeniyle plastiğin rengi sarıya dönse bile, bu durumun ürünün işlevi üzerinde herhangi bir etkisi yoktur.Çalışma gösterge lambası kısık. Ünite bip sesi vermiyor.• NIGHT (GECE) modu mu etkin? Sayfa 9 Çoklu sistem Çalışmayan iç ünite ısınıyor ve üniteden su akışına benzer bir ses geliyor.• İç ünite çalışmasa bile bir miktar soğutkan iç üniteye akmaya devam eder.Isıtma çalıştırması seçildiğinde, çalıştırma hemen başlamıyor.• Dış ünitenin buzunun çalışması esnasında çalış-tırma başlatıldığında, sıcak havayı üfl emesi birkaç dakika alır (maks. 10 dakika). Dış Ünite Kompresör çalışsa bile dış ünitenin fanı dönmüyor. Fan dönmeye başlasa bile, hemen duruyor.• Soğutma çalıştırması sırasında dışarıdaki sıcaklık düşük olduğunda, fan yeterli soğutma kapasitesini sürdürmek için kesik kesik çalışır.Dış üniteden su sızıyor. • COOL (SOĞUTMA) ve DRY(KURU) çalışmalarında; boru ya da boru bağlantı kısımlar soğur ve bu suyun yoğunlaşmasına neden olur.• Isıtma çalışmasında, ısı değiştirici üzerinde yoğun-laşan su aşağıya damlar.• Isıtma çalışmasında, buz çözme uygulaması dış ünitedeki donmuş suyun erimesine ve aşağıya damlamasına neden olur. Dış üniteden beyaz duman çıkıyor. • Isıtma çalışmasında, buz çözme uygulaması ile ortaya çıkan buhar beyaz dumana benzer. Belirti Açıklama & Kontrol Noktaları Uzaktan kumanda Uzaktan kumanda ekranı boş ya da sönük. İç ünite, uzaktan ku-manda sinyaline cevap vermiyor.• Piller bitti mi? Sayfa 5 • Pillerin kutupları (+, -) doğru mu? Sayfa 5 • Diğer elektrikli cihazların uzaktan kumanda düğme-lerine basılmış mı? Soğutmaz ya da ısıtmaz Oda etkin bir şekilde soğutulup ısıtılamıyor.• Sıcaklık ayarı doğru mu? Sayfa 6 • Fan ayarı uygun mu? Fan hızını Yüksek ya da Süper Yüksek olarak değiştirin. Sayfa 7 • Filtreler temiz mi? Sayfa 12 • Fan ya da iç ünitenin ısı değiştiricisi temiz mi? Sayfa 12 • İç ya da dış ünitenin hava giriş ya da çıkışını tıkayan herhangi bir engel var mı?• Açık bir pencere ya da kapı var mı?• Ayar sıcaklığına erişim biraz zaman alabilir ya da oda boyutu, ortam sıcaklığı, vb. nedenlerle buna hiç erişilemeyebilir.• NIGHT (GECE) modu mu etkin? Sayfa 9 Oda yeterince soğutulamıyor. • Bir oda içerisinde havalandırma vantilatörü ya da gaz ocağı kullanılırsa, soğutma yükü artar ve yetersiz bir soğutma etkinliği ile sonuçlanır.• Dışarıdaki sıcaklığın yüksek olması durumunda, soğutma işlemi yeterli olmayabilir. Oda yeterince ısıtılamıyor. • Dışarıdaki sıcaklığın düşük olması durumunda, ısıtma işlemi yeterli olmayabilir.Isıtma uygulamasında dışarıya hemen hava üfl enmiyor.• Ünite sıcak hava üfl emek için hazırlanırken lütfen bekleyin. Hava akımı İç üniteden gelen hava garip kokuyor.• Filtreler temiz mi? Sayfa 12
• Fan veya iç ünitenin ısı değiştiricisi temiz mi? Sayfa 12 • Ünite; duvar, halı, mobilya, elbise vb. üzerine sinmiş bir kokuyu emip havayla beraber dışarıya verebilir. Ses Çatırdama sesi duyuluyor. • Bu ses ön panelin vb. sıcaklık değişimi sonucu genleşmesi/kısalması sonucu oluşur. “Mırıltı” sesi duyulur. • Bu ses, aralık başlığı veya havalandırma vantilatörü açıldığında boşaltma hortumundan dışarıdaki hava emildiğinde, boşaltma hortumu içinde akan suyu dışarıya püskürttüğünde duyulur. Bu ses dışarıda güçlü bir rüzgar olması ve boşaltma hortumuna dışarıdaki havanın girmesi durumunda da duyulur.İç üniteden mekanik sesler çıkıyor.• Bu ses, fan ya da kompresörün açılıp/kapanma düğme sesidir. Su akma sesi duyuluyor. • Bu, soğutucu veya ünitede akan yoğun suyun sesidir. Bazen tıslama sesi duyuluyor. • Bu ses, ünite içerisindeki soğutucu sıvının akış yönü değiştiğinde duyulur. Zamanlayıcı Haftalık zamanlayıcı ayarlara uygun şekilde çalışmıyor.• ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı ayarlanmış mı? Sayfa 9 • Haftalık zamanlayıcının ayar bilgilerini iç üniteye yeni-den gönderin. Bilgi başarıyla alındığında, iç üniteden uzun bir bip sesi gelecektir. Bilgi alınamazsa, 3 kısa bip sesi duyulacaktır. Bilginin başarıyla alındığından emin olun. Sayfa 10 • Elektrik kesintisi meydana geldiğinde ve ana güç kapandığında iç ünite dahili saati yanlış olacaktır. Sonuç olarak da haftalık zamanlayıcı normal şekilde çalışmayabilir. Uzaktan kumandayı sinyalin iç ünite tarafından alınabildiği bir yere koyduğunuzdan emin olun. Sayfa 5 Ünite kendi kendine çalışıyor/duruyor.• Haftalık zamanlayıcı ayarlandı mı? Sayfa 10 Wi-Fi arayüzü Bağlantı ayarı ya da çalışma sırasında hata olduğunda. AYAR KILAVUZU dokümanına bakın. AYAR KILAVUZU için lütfen aşağıdaki web site- sine gidin. http://www.melcloud.com/Support JG79Y259H03_tr.indd 14 2017/10/12 14:13:33Tu-15

● ÇALIŞTIRMA TALİMATLARI ●

BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE Aşağıdaki durumlarda, klimayı kullanmayı bırakın ve bayiinize başvurun.

• İç üniteden su sızıntısı veya damlaması olduğunda.

• Çalışma gösterge lambası yanıp söndüğünde.

• Devre kesici sık sık kapandığında.

• Elektronik ON/OFF tipi fl oresan lambaların (sık frekans yapılı vb.) kullanıldığı odalarda uzaktan kumanda sinyali alınmaz.

• Klimanın çalışması radyo veya TV alışını engeller. Etkilenen cihaza yükseltici takılması gerekebilir.

• Anormal bir ses duyulduğunda.

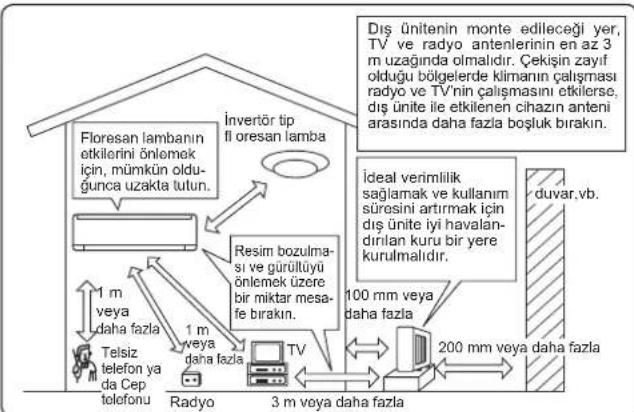

• Soğutucu akışkan kaçağı olduğunda. JG79Y259H03_tr.indd 15 2017/10/12 14:13:33Tu-16 Tesis edilecek bölge Klimayı aşağıdaki bölgelere tesis etmekten kaçının.

• Makine yağlarının çok bulunduğu yerler.

• Deniz kıyısı gibi tuzlu yerler.

• Kaplıca, kanalizasyon, atık su gibi sülfür gazının üretildiği yerler.

• Yağ sıçradığında ya da alan duman ile dolduğunda (pişirme alanları ve fabri- kalar gibi plastik özelliklerinin değiştirilebildiği ve hasar gördüğü yerlerde).

• Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.

• Dış üniteden gelen havanın olduğu yerde hava çıkışı tıkalı.

Dış üniteden gelen çalışma sesinin veya havanın komşuyu rahatsız ettiği yerler.

• İç ünite montaj yüksekliği olarak 1,8 m ila 2,3 m önerilir. Mümkün değilse, bayinize danışın.

• Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın. Bu tip işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanın içine yapışabilir ve bu durum su sızıntısına veya çiyin yayılmasına neden olur.

• Wi-Fi arayüzünü elektrikli tıbbi ekipmanların yanında veya vücudunda kalp pili ya da kardiyoverter-defi brilatör gibi tıbbi cihaz olan kişilerin yanında kullanmayın. Tıbbi ekipmanın veya cihazın arızalanması nedeniyle kazaya yol açabilir.

• Bu ekipmanın monte edildiği ve çalıştırıldığı konum ile cihazın kullanıcısı veya yakınındaki kişiler arasında en az 20 cm olmalıdır.

• Wi-Fi arayüzünü diğer kablosuz cihazlar, mikrodalgalar, kablosuz telefonlar veya faks makinelerinin yanında kullanmayın. Bunların arızalanmasına neden olabilir.

En yüksek sıcaklık ayarıyla SOĞUTMA modunda veya FAN modunda 3 ila 4 saat çalıştırın. Sayfa 6

• Bu, ünitenin içinde kurur.

• Klimada bulunan nem, mantar ve küf gibi maddelerin oluşumu için uy- gun koşullar yaratır.

Çalıştırmayı durdurmak için ’a basın.

Şalteri kapatın ve/veya güç kablosunun fi şini prizden çıkartın.

Uzaktan kumandanın içerisindeki tüm pilleri çıkartın. Klimayı tekrar kullanırken:

Hava fi ltresini temizleyin. Sayfa 12

İç ve dış ünitelerin hava girişi ve çıkışının tıkalı olup olmadığını kontrol edin.

Topraklama kablosunun bağlı olup olmadığını kontrol edin.

“ÇALIŞTIRMADAN ÖNCE HAZIRLIK” bölümüne bakın ve talimatları uygulayın. Sayfa 5

KLİMA UZUN SÜRE KULLA-

NILMAYACAK İSE Elektrikle ilgili çalışmalar

• Klima güç kaynağı için ayrı bir güç devresi kullanın.

• Devre kesici kapasitesini gözden geçirin. Herhangi bir sorunuz olduğunda bayinize başvurun. Floresan lambanın etkilerini önlemek için, mümkün oldu-ğunca uzakta tutun.duvar,vb.İnvertör tip fl oresan lambaResim bozulma-sı ve gürültüyü önlemek üzere bir miktar mesa-fe bırakın.Radyo100 mm veya daha fazla Telsiz telefon ya da Cep telefonu3 m veya daha fazla 1 m veya daha fazlaDış ünitenin monte edileceği yer, TV ve radyo antenlerinin en az 3 m uzağında olmalıdır. Çekişin zayıf olduğu bölgelerde klimanın çalışması radyo ve TV’nin çalışmasını etkilerse, dış ünite ile etkilenen cihazın anteni arasında daha fazla boşluk bırakın.200 mm veya daha fazlaİdeal verimlilik sağlamak ve kullanım süresini artırmak için dış ünite iyi havalan-dırılan kuru bir yere kurulmalıdır. 1 m veya daha fazlaJG79Y259H03_tr.indd 16 2017/10/12 14:13:34Tu-17

Isıtma Üst limit 27°C DB

-15°C DB -16°C WB -20°C DB -21°C WB Not: Değerlendirme koşulu Soğutma — İç: 27°C DB, 19°C WB Dış: 35°C DB Isıtma — İç: 20°C DB Dış: 7°C DB, 6°C WB Garantili çalışma aralığı DB: Kuru Termometre WB: Yaş Termometre ÖZELLİKLER Wi-Fi arayüzü Model MAC-566IFB-E Giriş Voltajı DC12,7 V (iç mekan ünitesinden) Güç Tüketimi MAKS 2 W Boyut G×Y×D (mm) 79×44×18,5 Ağırlık (g) 60 (kablo dahil) Verici güç seviyesi (MAKS) 17,5 dBm @IEEE 802.11b RF kanalı 1 kanal ~ 13 kanal (2412~2472 MHz) Telsiz protokolü IEEE 802.11b/g/n (20) Şifreleme AES Kimlik doğrulama WPA2-PSK Yazılım sürümü XX.00 Uygunluk Beyanı için lütfen aşağıdaki web sitesine gidin. http://www.melcloud.com/Support Model İç MSZ-AP25VG(K) MSZ-AP35VG(K) MSZ-AP42VG(K) MSZ-AP50VG(K) Dış MUZ-AP25VG(H) MUZ-AP35VG(H) MUZ-AP42VG(H) MUZ-AP50VG(H) Fonksiyon Soğutma Isıtma Soğutma Isıtma Soğutma Isıtma Soğutma Isıtma Güç kaynağı ~ /N, 230 V, 50 Hz Kapasite kW 2,5 3,2 3,5 4,0 4,2 5,4 5,0 5,8 Giriş kW 0,60 0,78 0,99 1,03 1,30 1,49 1,55 1,60 Ağırlık İç kg 10,5 Dış kg

Soğutucu doldurma kapasitesi (R32) kg 0,55 0,55 0,70 1,00 IP kodu

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değişti- rilme hakkı tarafımızda saklıdır.

• Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.

• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.

• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlar- da beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.

• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getire- bilmesi için gerekli yedek parça bulundurma süresidir. Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz. Servis İstasyonları ve Yedek Parça Temini : Cihazınızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcı- ya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz. Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir. Bu uyarının içeriği sadece Türkiye'de geçerlidir. p18_JG79Y259H03_tr.indd 18 2017/10/12 14:15:12Bg-1 ● РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ ●
