BRUKSANVISNING MSZAP42VG MITSUBISHI

• Läs bruksanvisingen innan encheten tas i bruk sä att den används sakert och på rätt sätt.

CALISTIRMA TALIMATLARI

Berärdrig med väde haender.

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

A	VARNING (Brandrisk)	Den här enheten användener ett brandfarlgigt köldmedium. Om köldmediet läcker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
B	Läs BRUKSANVISNINGEN noggrant innan användning.
C	Servicepersonal mäste lasa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
D	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

Eftersomenna produkt innehaller rroliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produiten i bruk.
- Eftersom de punkter med varningar som behandlas har ar viktiga for sakerheten, bör du se till att du foljer dem till punkt och pricka.
När du har LASTigenomen denna handbok,forvara den lattatkomlig tillsammans med installationshandboken sa att du latt har tillgang till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Felaktig hantering kan, beroende på omständigheterna, fororsaka allvarlig fara.

Symbolerna som anvands ienna handbok och deras betydelse

Gorej.
: Följ instruktionerna.
: Stick inte in fi ngrar, pinnar etc.
:Sta inte pa inomhus/utomhusenheterma och placera ingenting p dem.
A :Fara forelektrisk stot.Varforsiktig.
: Set till att du drat ut natsladden ur vagguttaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
Stänk aldrig vatten pa enheten.
: Fofj instruktionerna.

VARNING

Anslut inte elkabeln till en skarvpunkt, använden forlängningsladde eller anslut fl era enheter tillett vagguttag. • Detta kan orsaka overheltning, brandeller elektriska stötar.

Se till att elkontakten inte ar smutsig och satt in den ordentlich l'utttag. • En smutsig kontakt kan orsaka brandeiler elektriska stötar.

Bunta inte lhop, dra, skada erler modifi erkabeln och utsätt den Inte für varme ™tunga foremål. • Detta kan orsaka brandeiler elektriska stötar.

Slå inte FRAN/TILL strömbrytaren och dra inte ut/sätt inte i nätslad- den uri vaggutaget medan aggregatet ar i drift. • Detta kan ge uphov till gnislor som kan orsaka brand. • När inomhusenheten har stängt AV med fjällkontrollen, se till att slå FRAN strömbrytaren eller dra ur elkontaktlen.

Utsätt inte kroppen für kalit, direkt luftdrag unter lang tid. • Detta kan vara skadligt für hälson.

SÄKERHETSFÖRESKRIFTER

	Enheden fär inte Installieras, fl yttas, las Isär, ärdnas erpereras av användaren. • En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stölar, skador, vattenläckor osv. Kontakte äterförsäljaren. • Om natsladden ar skadad, mäste den für undvikande av fara bytas ut av tilverkaren erlar euvaktorsar servicepersonai.
	Vid installation, fl ytt er service av ehenen, sakerätäll att ingot annat ämne àn det specifici cerade koldmediumet (R32)kommen in i kylledningarn. • Närvaron ac en frammande substan som tex. luft kan orsaka en onormaltrycköänng och laada till explosion ogskader.
	Enheden fär inte användan av personer (inklusive barn) med fysika, sensorika eller mentalaftionschinder erpersen som sakmar vana och kunskaper om de inte overvakas van answarg der instrueras hur ehenen anvands.
	Barn bör hällas under uppsyn sá att de inte leker med ehenen.
	Stickinte in fl gnarr, pinner er aanr foremål luftintag/luftutblås. • Det kan orsaka skador efternsom fl äkten roterar inuti med höga hastig- heter under drift.
	Vid onormala omstandigheter (exempelvis om det luktar rök) stoppa luftkonditioneringen och dra ut kontakten erller slå FRAN strömbrbrytaren. • Fortsaatt drift iv onormala omstandigheter kan ge upphov till Funktion- stöming, brand eriler elektriska stötar. Kontakte din äterförsäljare om detta inträflar.
	Om luftkonditioneringen varken kyler er varmer kan det bero pa at köldmediet lacker. Ta ehenen ur drift, ventiliera rummet och kontakta äterförsäljen am koldmedieläckage upptäcks. Om reparationen omfattar pafylling av koldmedium, fraga serviceteknikern after ytterligare Information. • Det koldmedium som används i luftkonditioneringen ar ofarligit. nomala fall lacker det inte ut. Men om koldmedieläckage upptäcks. Om reparationen omfattar pafylling av koldmedium, fraga serviceteknikern after ytterligare Information. • Utrunstringen sky forvaras it att runan antandningskällor (til exempl: öppen eld ell erganordninger/elektriska värmeanordninger som ar i kontinuierlig drift). • Var uppmärksam pa at koldmediet kan varra luktfritt. • Försök inte accelererera avfrostningsforuppete ergonrungen på nagot annat säll an de som likemenderas av tilverkaren. • Far inte punkleras erbrinnas.
	Inomushenhet menaste installieras i rum med golvutymme som är större an det angivna minimärdet. Rädfräg a din äterförsäljare. • Apparaten fär endast anvandas av experter och umbildade användare i butiker, inom lätt industri och lanbruk, erlar for kommersiell bruk av icke-specialister.
FÖRSIKTIGHT
Vidör fär inte luftintaget erilen Inomhus/utomushenetens alumi- umfi ansar. • Det kan orsaka personskador. Använd inte insektmedel eriler antändbara gaser pa eheten. • Detta kan försaka brand eriler laea till anhent deformeras. Utsätting kanken hsdjur erkruväxter für direkt luftdrag. • Datta kan skada både hsdjur och växter. Placera ej andra elektriska apparater erler mobler under inomhus-/utomushenhen. • Vatten kan droppa nr frän ehenen och kan orsaka fei erker skador. Lät aldrig eheten stä paett stativ som ar skadat. • Enhelen kan fallo och orsaka skada. Stä inte pa en ostadig pall nahr ehenen skaa sattas igang erler rengöras. • Du kan skadas om du ramlar.	Smutsiga fiter orsakar kondensation i luftkonditioneringen som bidrar till att svamp- bidas, tex. magelsvamp. Luffti tiren bör därfor rengöras varannan vecka. Kontrollerra att de horisontala lamellerna i stängt länge innan eheten startas. Om enheten startas när de horisontala lamellerna ar i öppet länge kanske de inte ätergår til rätt lage.

SÄKERHETSFÖRESKRIFTER

For installation

VIND ONOMALA FÖRHALLANDEN Stoppa genast driften av luftkonditioneringen och kontakta din äterforsäjär.

Kontakte aterförsäljenare for montering av luftkonditioneringen. • Den bør inte monteras av användaren efter som montingeren kræver specialkunskaper. En felakligt monterad luftkonditionering kan orsaka låckage, brand eller elektriska stölar.

Använd avsedd stromförsjönning till luftkonditioneringen. • En icede avsedd stromförsjönning kan ge upphov till overhettning aller brand.

Installera ej enheten pat platser dar brandfarlig gas kan läcka ut. • Om att gaslåckag uppstår och gas ansamlas kring enheten, kan delta ge upphov till en explosion.

Jorda enheten korrekt. • Anslut inte jordleddingen till gas- oder vattenledningar, Askledare aller Telefonens jordledning. Felaklig jordning kan orsaka elektriska stölar.

FÖRSIKTIGHET

Beroende pa var luftkonditioneringen ar placerad (exempelvls i områden med hög luftfuiktig) kan du behöva installerera en jordfelsbrytare • Om en jordfelsbrytare inte installeras, kan delta ge upphov till elektriska stölar.

Se till att dräneringsvattnet rinner ut ordentigt. • Om tömningsvägen er felaktig kan vatten droppinga ner frän inomhus/ ulomhusenheten, och vata ner och Förstöra mobler.

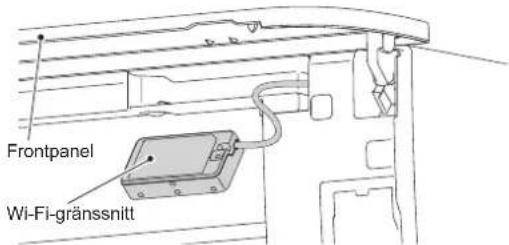

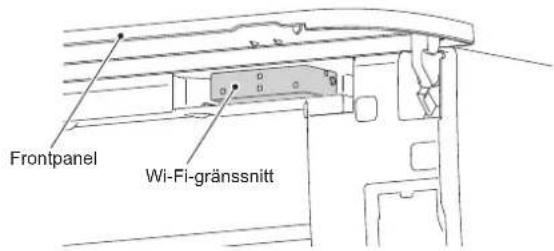

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan fã allvarliga pãfoljder, dãrìbland allvarligh personskada eller dãddsfall.)
	Apparaten kan användas av barn fran 8 ør och uppãt och av personer med fysiska, sensoriska er mentala funktonshinder øller personer som sakn rana øvech kunskaper om det sker under ùverinseende øller om de instruerats i hur apparaten används pã tãsakert sãct och har førstãt de risker som delta bruk medfor.
	Barn fãr inte leka med apparaten. Rengörng och användarunderhãll fãr inte utfóras av barn om de inte hãlls under uppsikt.
	Anvãndinte Wi-Fi-gränsnittet nãra elektrisk mediclnsk utrustnlag eller personer som har;nçón mediclnsk apparat, som t'ex. en pac- maker øller en ICD (implantbar defi Brillator). • Det kan resultera i en olycka pga. Funktionstörmingar i den medicinska utrustingenør apparenten.
	Installera inte Wi-Fi-gränsnittet nãra automatiska styrenheter som automatiska dãrnr erar brandlarm. • Det kan resultera i olyckor pga. Funktionstörmingar.
	Vidörnte inte Wi-Fi-gränsnittet med vãta hãnder. • Det kan orsaka skada pã enheten, elstötar øller brand.
	Stänkt inte vatten på Wi-Fi-gränsnittet och använd det inte i e badrum. • Det kan orsaka skada pã enheten, elstötar øller brand.
	Om Wi-Fi-gränsnittet tappas, øllerhallaren øller kabeln skadas, sca du dra ur nãtsladden øller siâ FRAN strömbrytaren. • Det kan orsaka brand øller elektriska stölar. Kontaktia din ùterförsäljare om delta inträffar.
FÖRSIKTIGHET (Felaktig hantering kan fã pãfoljder, dãrìbland personskada øller skada pã byggnaden.)
	KlIV inte pa en Instabil kõksstege fort att stãla in øller rengöra Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Anvãndinte Wi-Fi-gränsnittet nãra andra trãdlösa enheter, mikro- vågsugnár, barba terefoner, øller tefaxxmaskiner. • Det kan orsaka Funktionstörmingar.

KASSERING

Fig. 1

När du vill góra dig av medenna produit -kontaktata aterförsäljaren.

Obs:

Denna symbolmarking galleri bari i EU-lander. Denna symbol ar i enlighet med direktiv 2012/19/EU artikel 14, Information til anvandarna, och bilaga IX, och/ erler direktiv 2006/66/EG artikel 20, Information till slutan-vandama, och bilaga II.

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av ma-teri al och komponenter med hog kvalilet som kan atervinnas och/eller ateran-vandas. Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteras separat frn hushallsavfall. Om det fi nns en kemisk beeleckning tryckt under symbolen (Fig. 1) betyder det att batteriet ellr ackumulorn innehaller en tungmetall med en viss koncentration. Detta anges pa foljande satt: Hg: kvicksilver (0,0005%) Cd: kadmium (0,002%) Pb: bly (0,004%) Inom den Europeiska Unionen fi nns det separate insamlingsystem for begagnade elektriska och elektroniskaprodukter, batterier och ackumulatorer. Var vänlig lamnaennaprodukt, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning. Var snll och hjalp oss att bevara miljon vi lever!

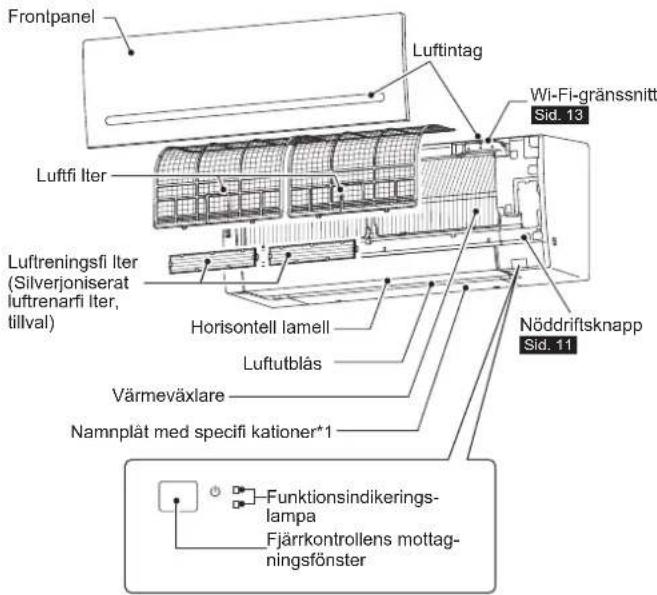

DELARNAS NAMN

Inomhusenhet

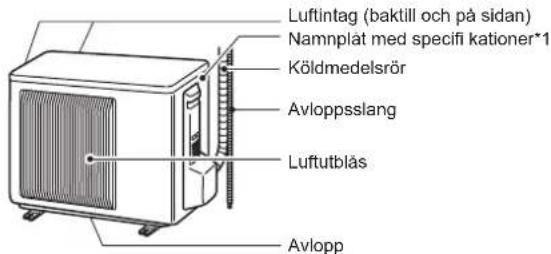

Utomhusenhet

Utomhusenheternas utseende kan variera.
*1 Ar och manad für tillverkningen anges på namplaten med specifi kationer.

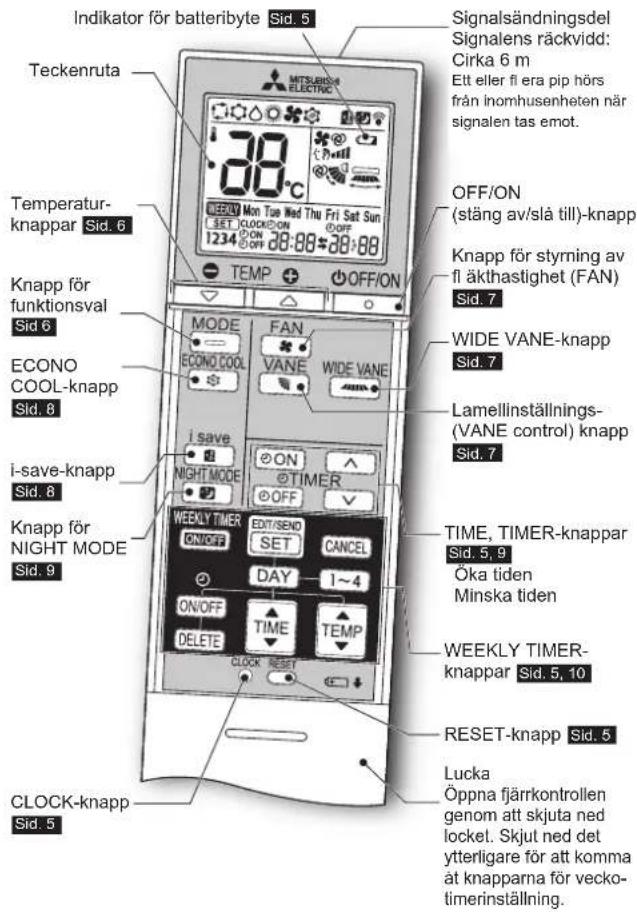

Fjarrkontroll

Fjarrkontroll

Placera jfarkontrolnara enheton narn den inte anvands.

Anvand inte nagra andra fjarrkontroller. Om 2 aller fl er inomhusenheter installe-ras i narheten av varandra kanske den inomhusenhet som du ntte asver att kor svarar pa fjarrkontrollens kommando.

FÖRBEREDELSER FÖRE ANVÄNDNING

Färe användning: Sätt i vaggkontakten och/eller vrid på huvudströmbrytaren.

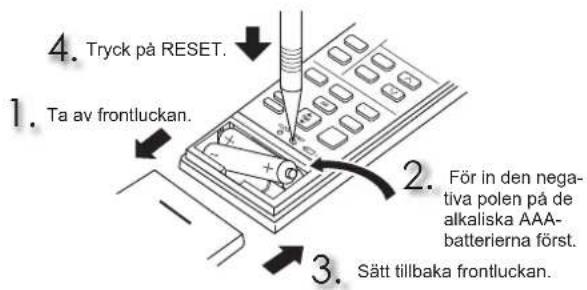

Montera fjärrkontrollens batterier

Obs:

• Set till att batteriernas polaritet ar korrekt.
• Använd inte manganbatterier aller batterier som slacker. Det kan leda till fel pa flarrkontrollen.
• Anvand inte ateruppladdningsbara batterier.
• Indikatorn for batterbyte tandnahr batteriet haller pa att ta slut. Fjarrkontrollen slutar fungera inom 7 dagar after det att indikatorn tants.
• Byt ut alla batterier mot nya av samma typ.
• Batterierna kan anvands i ca. 1 ar. Men om batteriernas halbarhetsid har qatt ut halfer de inte like lunge.
  Tryck forsiktigt pa RESET med ett langsmalt foremal.

Om du inte trycker på RESET, kan det Handa att fjärkrkontrollen inte fungerar pa ratt satt.

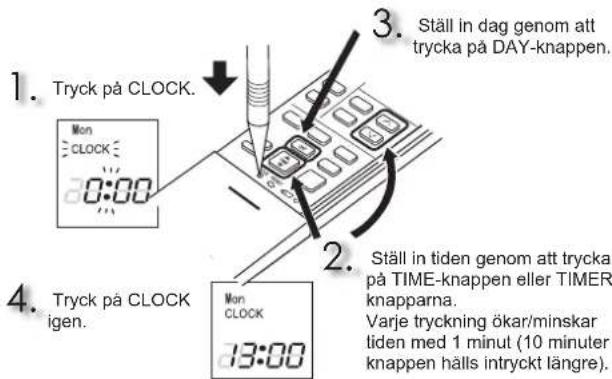

Ställ in aktuellt klockslag

Obs:

Tryck forsiktigt pa CLOCK med ett langsmalt foremal.

Obs:

Sahar anvands fjarrkontrollen med en särskild inomhusenhet

HöGST 4 inomhusenheter med tradlós fiarrkontroll kan anvandas i ett rum.

Ge varje färkkontroll det nummer som överensstämmer med respektive inomhusenhets nummer for att hantera inomhusenheterna individuellt med fjarrkontrollerna.

Den har inställingen gar endast att gora nara alla villkor nedan uppylls:

Fjarrkontrollen ar avstangd (OFF).

(1) Hall nere 1-4-knappen pa fjarrkontrollen i 2 sekunder for att komma till parkopplingslaget.
(2) Tryck pa 1-4 knappen igen for att ge varje fjarrkontroll ett nummer. Varje gang du trycker pa 1-4 knappen stiger siffran i foljande ordning: 1 2 3 4
(3) Tryck pa knappen for att slufora installningen av parkoppling.
Nar du har viridit Till strombrytaren kommer den farrkontroll som forst skicker an signal till inomhusenheten att bl farrkontrollen som styr den.
Nar det ar Install kommer inomhusenheten endast att svara pa signaler fran den tildelade farrkontrollen.

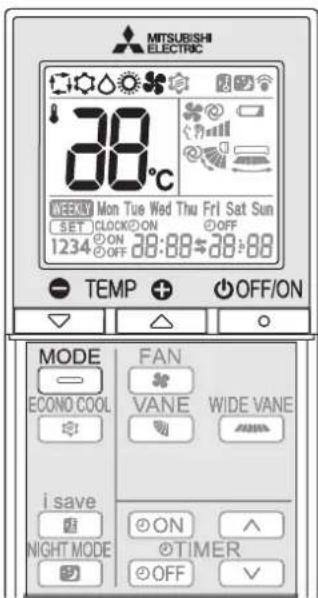

VAL AV DRIFTLÄGEN

Tryck pô FOFF/ON for att starta encheten.
2 Tryck pa MODE for att valja driftlage. Varje tryckning andrar lage pa foljande satt:

3 Tryck pa er for att stalla in temperature. Varje tryckning hojer ell sanker temperatunen med 1^
OFF/ON Tryck pa for att stoppa driften.

AUTO-lage (Automatisch växling)

Enheten valjer driftlaget beroende pa skillnaden mellan rumstemperaturen och den Instalda temperatren. Under AUTO-laget andrar eheten lage (COOL-HEAT) om rumstemperaturen skiljer sig circa 2^ fran den instalda temperature im er an 15 minuter.

Obs:

Auto-läge rekommenderas inte om inomhusenheten ar ansluten till en utomhusenhet av MXZ-tip. Nar flera inomhusenheter drives smidtigt, kanske enheten inte kan växla mellan drifflägena COOL och HEAT. I sādana fall gär inomhusenheten i standbyläge (se tabellen für Funktionsdikieringslampan).

COOL-lage

Använd inte COOL-laget vid mycket laga utomhustemperaturer (lagre an -10°C). Vatten som kondenseras i eheten kan böjar droppa och blöta ner eller forstör mõbler m.m.

DRY-lage

Avfukta ditt rum. Eventuell kyls rummet ner en aning. Temperaturen kan inte stallas in under DRY-laget.

HEAT-lage

Vi rekommenderar attenheten drivs laget FAN for att torka inomhusenhe-tens insida nar laget COOL/DRY har anvants.

Obs:

Multisystemdrift

Minst tvā inomhusenheter kan drivas av en utomhusenhet. Om flera inomhusenheter körs samtidigt kan lagena kyla/tork/fl akt och varme inte stallas in samtidigt. När COOL/DRY/FAN ar vall pa en enteh och HEAT ar vall pa en annan aller vice versa, gär den enteh som sist valts in i standbylage.

Visar Funktion Rumstemperatur
Enheten arbetar für att upnä den installda temperaturen	Cirka 2°C aller mer frän installd temperatur
Rumstemperaturen;närmar sig den installda temperaturen	Cirka 1-2°C frän installd temperatur
Standbyläge (endast vid multi-systemdrift)	—

Tand Blinkar

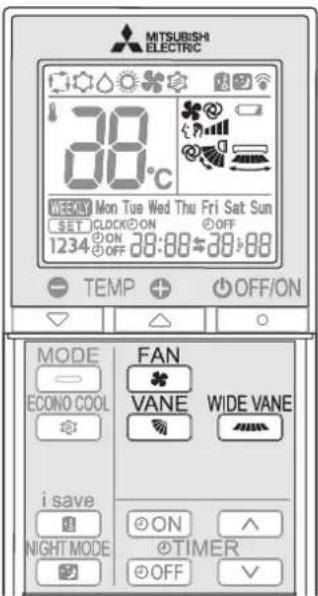

FLAKTHASTIGHET OCH JUSTERING AV LUFTFLODETS RIKTNING

Flakthastighet

Tryck pa FAN for att valja fl akthastighet. Varje tryckning andrar fl akthastigheten pa foljande satt:

• Tva korta pip hors fran inomhusenheten nar den stalls pa AUTO.
  Anvand en hoge flakthastiget fort kyla ned/varma upp rummet snabbare. Vi rekommenderar att flakthastigeten sanks nar rummet ar svalt/varmt.
• Använd en lägre fläkthastighet für tystare drift.

Obs:

Multisystemdrift

Luffli odestemperaturen kan vara lag nara flora inomhusenheter drvs samtidigt av en utomhusenhet for uppvarmng. I sadana fall rekommenderar vi att du staller in fl akthastigheten pa AUTO.

Vertikalinstalling av luftflöde

Tryck pa VANE foratt valja luftfl odesriktning. Varje tryckning andrar luftfl odets riktning pa foljande satt:

(AUTO) Lamellen ar installd sa att luftfledets riktning ar som mest effektiv. COOL/DRY/FAN: horisontalt lage. HEAT: lage (4).

(Manuell) .... For effektiv luftkonditionering, välj det övre laget für COOL/DRY och det nedre laget für HEAT. Om det ögre laget välj sär COOL/DRY används, flytas lamellen automatiskt till upatriktat Lage after 0,5 till 1 timme for att Förhindra att kondensvatten droppar.

(Svängning)... Lamellen rör sig omväxlande upp och ner.

• Tv korta pip hors fran inomhusenheten nar den stalls pa AUTO.
• Använd alltid fiarrkontrollen nar luftflödtets riktning andras. Om de hori
  sontala lamellma flyttas for hand kanske de inte fungerar som de ska
• När strombrytaren slås pá áterställs de horisontala lamellernas position inom ca en minut och sedan startup driften. Detsamma gäller vid niedfallsdrift med nedkylning.
• Om de horisontala lamellerna ser ut att vara i fel Lage, se sidan 14

Horisontell inställning av luftflöde

Tryck pa WIDE VANE for att valja luftfl odesriktning. Varje tryckning andrar luftfl odets riktning pa foljande satt:

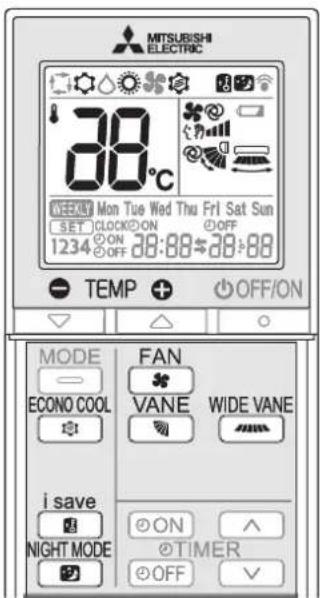

I-SAVE-DRIFT

En enkel hamtningsfunktion gör att du kan hamta en foredragen (forinställd) installng genom att trycka pa knappen en gang. Du kan snabbit gä tillbaka till den foregäende installingen genom att trycka pa knappenigen.

Valj i saveiaget genom att trycka pa COOL, ECONO COOL erer HEAT.

Ställ in temperatur, fl äkthastighet och luftfl ödesriktning.

• Sammainstallingvaljsnasta gangnarr du trycker pa save
• Tva inställningar kan sparas. (En for COOL/ECONO COOL och en for HEAT)
  Välj en temperatur, fläkthastighet och luftflödesriktning som passar rummet.

save

Tryck pa ien nar du vill avbryta drift med i save.

• Du kan även avbryta drift med i save genom att trycka pa MODEknappen.

Obs:

Exempel pa anvandning:
1. Lagenergiläge
Ställ in temperaturen 2^ till 3^ varmare i laget COOL och kallare i laget HEAT.
Inställningen ar lämpig for rum där ingen befinner sig samt nar du sover.
2. Spara inställningar som används ofta
Du kan spara dina favoritinställningar for lagena COOL/ECONO COOL och HEAT. Det gört att du kan valja din favoritinställning med en knapptryckning.

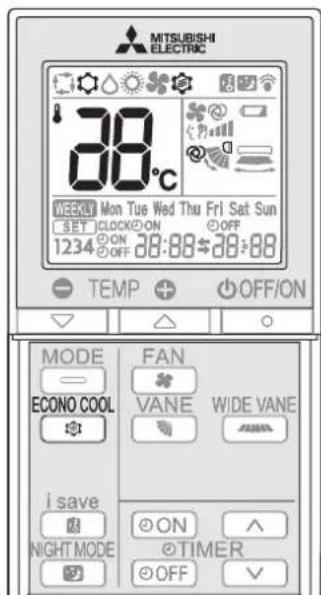

EKONOMIKYLFUNKTIONENS (ECONO COOL)

Svängande luftström (luftström som änderas) gört att du känner dig svalare an med en statisk luftström.

Den aktuella temperaten och luftströmmens riktning andras automatiskt av mikroprocessorn. Det ar möjigt att genomfora avsvalnings-processen och samtidigt bibehalla en behaglig temperatur. Tack vare detta sparar man energia.

ECONO COOL

Tryck pa medan du ar i driftlaget COOL

sidan 6

for att starta ekonomisk nedkylning (ECONO COOL).

Enheten drivs med rorig vertikal drift i oika cykler beroende pa luftflo

dets temperatur.

ECONOCOOL

Tryck pa [igen] for att avbryta ekonomisk nedkyl- ning (ECONO COOL).
- Laget ECONO COOL avbryts nar knappen VANE trycks in.

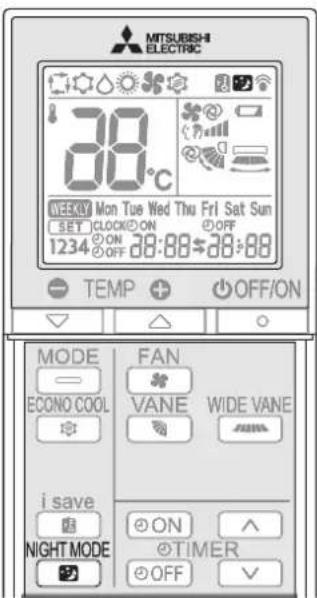

DRIFTLÄGENIGHTMODE

NIGHT mode andr ar Ijusstyrkan hos driftindikatorn, inaktiverar pipludet och begransar Ijudnivan pa utomhusenheten.

Tryck pa NIGHT MODE drift for att aktivera NIGHT mode.

• Lampan for driftindikering lyser svagare.
• Pipljudet inaktiveras utom ludet som uppstar när laget startas ell er avslutas.
  Ljudnivan pa utomhusenhetenkommen att vara lagre an det som anges i SPECIFICATIONNERNA.

Tryck paNIGHT MODE for att avbryta NIGHT mode.

Obs:

• Kapaciteten for kylning/uppvärnning kan minska.
  Ljudinivan putohmushenheten kanske inte forandras after att ehenten startats upp, under skyddsrffert erberoende pa andra driftforsattningar.
  Flakthastigheten pa inomhusenheten anders inte.
• Lampan for driftindikering blir svar att se i ett ljust rum.
  Ljudnivan pa utomhusenheten kommer inte att minska vid multisystemdrift.

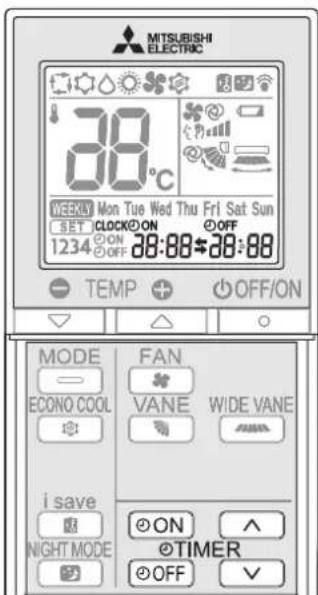

ENVÄNDATIMERN (ON/OFF TIMER)

Tryck pa ON ell er OFF under drift for att stalla in timern.

ON (ON-timer): Enheten slås PÅ vid den installdatidpunkten.
OFF(OFF-timer) : Enheten stangs AV vid den instälda tidpunkten.

* ester blirr.
* Se till att ratt klockslag och datum har ställts in. Sid 5

Tryck pa (Oka) och (MinSka)for att stalla in tid pa timern.

Varje tryckning okar ell minskar den installda tiden med 10 minuter.
Stall in timern nar Ooner k.

Tryck pa eberigen for att avbryta timern.

Obs:

• Timern ON och timern OFF kan anecdas tillsammans. - markeringen anger ordningen for timer Funktionerna.
• Om stromavbrott inträffar nar ON/OFF-timern ar installd, se sidan 11 "Automatisch omstartningsfungktion".

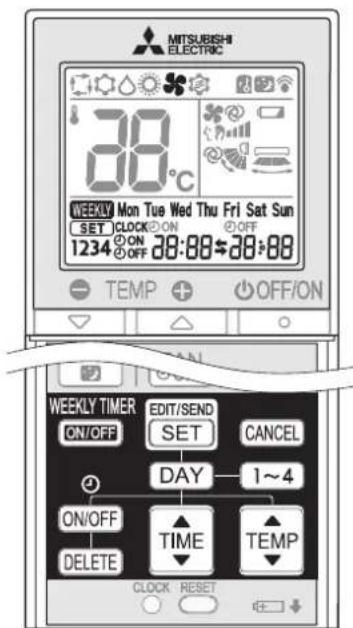

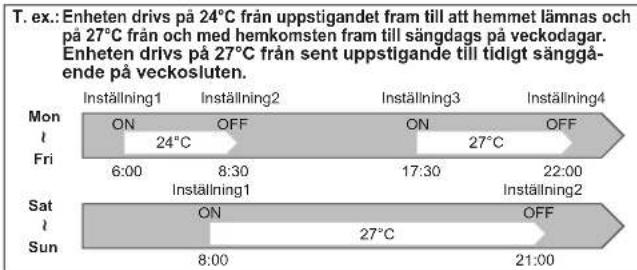

ANVÄNDAVECKOTIMERN

Maximalt 4 ON-eller OFF-timers kan ställas in for enskilda veckodagar.
Maximalt 28 ON- och OFF-timers kan stallas in for en vecka.

Obs:

Den enkla ON/OFF-timerinställingen ar tillganglig nár veckotimern ār pá. I sá-dana fall har ON/OFF-timern priorité over veckotimern och veckotimern aktiveras不同程度n den enkla ON/OFF-timern stängs av.

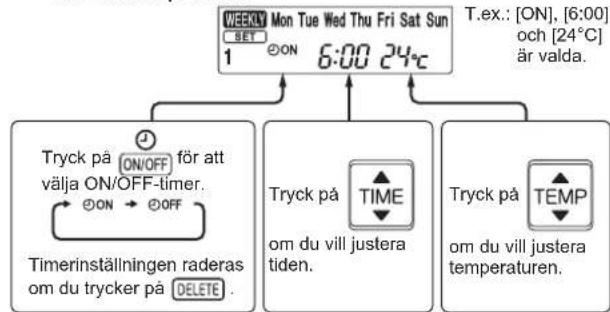

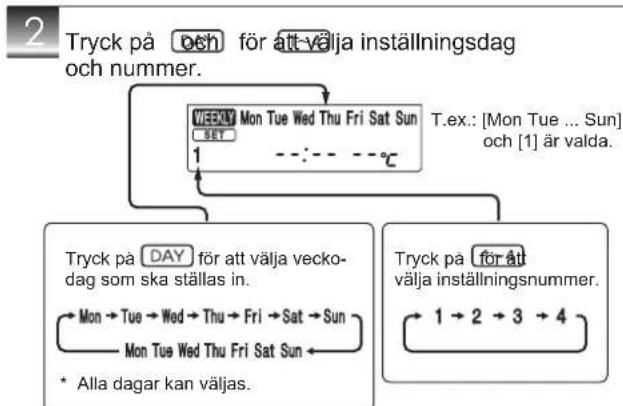

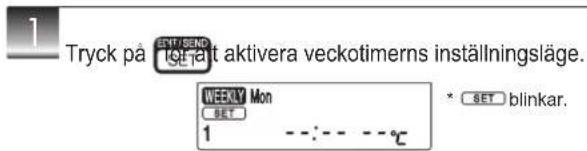

Stalla in veckotimern

• Se till aktuell klockslag och dag ar korrekt inställda.

Tryck pa ON/OFF ch Tfor att stla in ON/OFF, tid och temperatur.

• Häll knappen intryckt om du vill öandra tiden snabbt.

Tryck pa och om du vii fortssatta att stalla in timern for andra dagar och/eller nummer.

Tryck pa tatt avslua och overfora installningen forveckotimern.

SET som tidigare blinkade slocknar och den aktuella tiden visas.

Obs:

Tryck pa fongatt overfora veckotimerns installninger till inomhusenhten. Rikta farrkontrollen mot inomhusenheten 13 sekunder.
Du behöver inte trycka pá for varje inställning när du ställer in timem För mer an en veckodag eller mer an ent nummer. Tryck p a EITREND en gang近视 alla inställninger ar kla, Alla inställninger for veckotimern sparas.
Tryck pa SET for att aktivera veckotimerns inställningslauge och hall DELETE intryckt 5 sekunder när du vill radera alla veckotimerinställninger. Rikta fjarrkontrollen mot inomhusenheten.

Tryck pa WEEKLY att sla P A veckotimern. ( tarn

• Veckodagen vars timerinställninger har sluförts tänds nar veckotimern ar PA.

Tryck pa WEEKLY TReR en for att stanga AV veckotimern. (WEEKLY slocknar.)

Obs:

De sparade inställingarna raderas inte nar veckotimern stangs AV.

Kontrollera veckotimernsinstalling

Tryck pa tatt aktivera veckotimerns installningslage.

Tryck pa [el] nar du-vill visa inställingen for en viss dag aller ett visst nummer.

Tryck pa CANCEL for att stanga veckotimerns installingslage.

Obs:

visas nár du har valt att visa inställingarna for alla veckodagar och en annan inställing inkluderas bland dem.

NÖDDRIFT

När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker pa nöddriftsknappen (E.O.SW) pa inomhusenheten.

Varje gang E.O.SW trycks in andras driften pa foljande satt:

Provkornng utfors under de forsta 30 minuterna vid drift. Temperaturregleringen fungrar inte, och fl akthaslighen ar installd pa hog.
Flakthastigheten stiger gradvis for all blasa ut varm luft vid nödfallsdrift med uppvärnnig.
- Vid nödfallsdrift mednyklyning Återställs de horisontala lamellernas position inom ca en minut och sedan startar driften.

AUTOMATISK OMSTARTNINGSFUNKTION

Omettromavbrottintrafflearnataströmmenstängsvnderdriftstarterd "automatiskaomstningsfunktionen"automatisktenhetenisammalege somhade ställts in medjarrkontrollreninnataströmmbröts.Otimemärinstalld,upphavstiineristallningen，ochenhetenkommertattssigngnarströmmenslaspa.

Omdu inte vill anvanda denna fonction,bor du kontakta en servicerepresenteftersomenhetensinstallningmasteandras.

RENGÖRING

Instruktioner:

• Slá ifrán strommen eller stäng av strombrytaren fore rengöring.
• Se till att inte röra vid metalldelarna med händerna.
• Använd inte bensen, thinner, polermedel aller insektsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp eller liknande.

Den horisontella lamellen far ej blotlaggas aller skoljas.
- Använd inte vatten som är varmareän 50^
- Utsatt inte delarna for direkt solljus, varme ell erld nar de sk a torka.
- Rengör fläkten varsamt eftersom den kan spricka aller skadas annars.

Luftf filter (Luftreningsfilter)

Rengör varannan vecka
- Ta bort smuts genom att dammsuga eller skolja med vatten.
- Lat torka ordentligt i skugga nar det har tvattats med vatten.

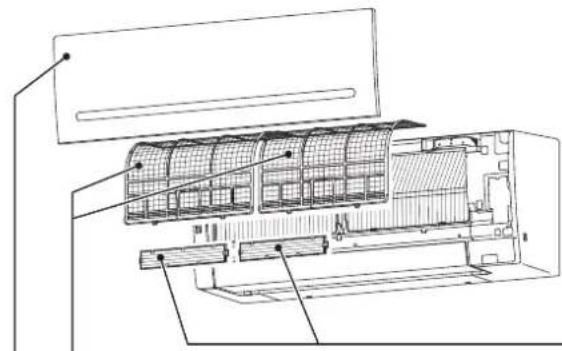

Frontpanel

Luftreningsfilter

(Silverjoniserat luftrenarfi Iter, tillval)

Var 3:e manad:

Avlagsna smuts med en dammsugare.
När smutsinte kan tas bort med dammsugare:
- Blötlägg fi Iret och dess ram i Ijummet vatten innan de sköljs.
- Lat torka ordentligt i skugga after tvatt. Montera luftfi ltrets alla tungor.

Varje ar:

• Byt till enn nytt luftreningsfi Iter for
  basta prestanda.
  Artikelnr MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Viktigt

Rengör filtreng regelbundet for basta prestanda och for att reducera strömforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditionenrigen som bildrar till att svamp bildas, t.ex. mogelsvamp. Luftft tren börthere rengöras varannan vecka.

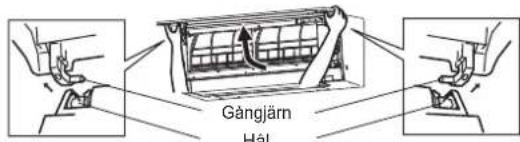

1. Lyft frontpanelen tills ett "klick" hors.
2. Hall i gängjärnen och dra, for att demontera enligt ovanstaende bild.
3. Torka med en torr, mjuk trasa aller skolj med vatten.
   Lagg den inte i blot i valten i mer an tva timmar.
4. Torka den ordentigt i skuggan innan den monteras.
5. Montera frontpanelen genom att fola demonteringsanvisinngarna i omvand ordning. Stang frontpanelenordentligt, och tryck pa de stallen som visas av piarna.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delarna)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvisning (Säkerhetsinstruktioner)
MSZ-AP25/35/42/50VG F	LTER	Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighem med bra克斯anis- ningen och endast for avsedd användning. Stoppa inteprodukten i munnen. Håll barn borta.Free Produktien.
MAC-2370FT-E FILTER		Silverzinkzeolit (130328-20-0)	Antibakteriell	Användenna Produkt i enlighem med bra克斯anis- ningen och endast for avsedd användning. Stoppa inteprodukten i munnen. Håll barn borta.Free Produktien.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt communerar statusinformationen och styr commande nfr MELCloud genom anslutning till inomhusenheten.

Presentation av Wi-Fi-gränsnittel

Nr.	Objekt Beskrivning
1	MODE (LAGES)-växel Den väljer lagen.
2	RESET (ÄTERSTÄLL)-växel Den äterställer systemet och ALLA inställninger.
3	ERR (FEL)-LED (Orange) Den visar statusen für nätverksfel.
4	NET (NAT)-LED (Grün) Den visar statusen für nätverket.
5	MODE (LAGES)-LED (Orange) Den visar statusen für ökomstpunktläget.
6	UNIT (ENHETS)-LED (Grün) Den visar statusen für inomhusenheten.

(1) MODE (LAGES)-växel
MODE (LAGES)-vaxeln anvands for att valja lagen i konfi gurationer.
(2) RESET (ATERSTÄLL)-växel
- Hall ner RESET (ATERSTALL)-växeln i 2 sekunder for att starta om systemet.
- Haller RESET (ATERSTÄLL)-växeln i 14 sekunder for att aterställa Wi-Fi-grässnittet till fabrikinställningen.

När Wi-Fi-gränsnittel äterställs till fabrikinstallen forloras ALL konfl gurationsinformation. Vidtagenna atgard med stor forsiktighet.

Oppna frontpanelen och ta bort Wi-Fi-gransnit

tet. Sid. 15

Anslut Wi-Fi-gransnittet till routern. Ta hjalp av INSTÄLLNINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) som medfoljer encheten.

Gà till webbplatsen nedan for att lasa INSTALLNINGS-MANUALEN.

När installingen ar slUTFord satter du tillbaka Wi-Fi-gransnittet och stanger frontpanelen.

For anvandarhandbok for MELCloud, gà till webplatsen nedan.

• Kontrollera att routern har stöd für WPA2-AES-installingen für kryptering innan du böjar installerera Wi-Fi-grässnittel.
• Slutvändaren skall ös och godkäna villkoren für Wi-Fi-tjästen innn Wi-Fi-vängsinnert böjar användes.
  For att slutfora ansluitningen av detta Wi-Fi-gransnitt till Wi-Fi-tjansten kan routern behovas.
• Detta Wi-Fi-gränsnitt pāborjär inte överörng av nägra användningsdata frän systemet forrān slutanvändaren registrarer och godkanner villkoren for Wi-Fi-tiänsten.
• Detta Wi-Fi-gransnitt fär inte installereras erller anslutas till nagot Mitsubishi Electric-system som ar amnat att forse;nagon applikation med nödvändig uppa-värmming erller kylning.
• Skriv nr informationen om installninger for Wi-Fi-gransnittet på den sista sidan i den har manualen nar du konfi querar Wi-Fi-gransnittet.
  Vid ylt ell er avytring aterstaller du Wi-Fi-gransnittet till fabriksinstallning-arma.

Mitsubishi Electronics Wi-Fi-gransnitt ar uformat for kommunikation med Mitsubishi Electronics MELCloud Wi-Fi-tjänst.

Tredje parts Wi-Fi-gransnitt kan inte anslutas till MELCloud.

Mitsubishi Electric ar ej ansvarigt for (i) nago underprestanda for nagoit systemller nago Produkt;

(ii) nagot system- aller Produktfel; aller (iii) furlust aller skada på nagot system aller produit som orasaks av aller upkommer vid anslutting till och/ller anvandning av nagot Wi-Fi-gransnitt frem treadje part aller nagon Wi-Fi tjanst frem treadje part med Mitsubishi Electric-ultrustning.

For den senaste Informationen om MELCloud fran Mitsubishi Electric Corporation, ga in pa www.melcloud.com.

Om dessa punkter har kontrollerats och problemet trots detta kvarstär - använd inte enchten och kontakta äterförsäljaren.

Symptom Förklaring och kontrollpunkter
Inomhusenhet
Enheden gär inte lgäng. · Är huvudströmbrytaren pääslagen?
	· Är rättsladdens kontakt ansluten?
	· Har ON-limem ställs in? 5d. 9
Den horizontella lamellen rör sig ej.	· Har de horizontella och vertikala lamellerna monte-rats korrekt?
	· Är flåktskyddet deformoral?
	· När strömbrytaren släs på äterställis de horisontala lamellernas position inom ca en minut. De horizontala lamellerna fungerar sedan som vanligt;när äterställingen ar klar. Detsamma gäller vicnodfallsdrift med nedkyning.
Enheden kan inte användas under cirka 3 minuter after en äterstart.	· Delta skyddar,enheden enligt instruktioner frän mikroprocesorn. Vänta.
Imma strommar ut genom inom-husenhetens utslapp.	· Don kalla luften frän,enheten klyer snabbot ner fuktoni rumsluften sà det bildas imma.
Rörelsen av den HORIZONTALLAMELLEN upphör under en kort stund for att sedan starte igen.	· Detta är normaltfor den HORIZONTALLAMELLE LENS svängningsörseile.
Den undre horizontala lamellen rör sig ante när SVÄNGNING ar väll i laget COOL/DRY/FAN.	· Det ar normallatt den undre horizontala lamellen inte rör sig när SVÄNGNING ar väll i laget COOL/DRY/FAN.
Luftf ödeti riktning andras under drift.	· När,enhelen,andvandsI laget COOL eiler DYF och luften blaser nedat i 0,5 till 1 timme,ställs luftf ödeti riktning automatism in pa uppatrikt lage for atforhindra att vattinet kondenseras och droppar.
Den horizontella lamellens riktning kan ejjusteras via fjällkontrollen.	· Om luftströmmens temperatur for farg vid uppvärmming er om avfrostning ufförs, ställs der horizontala lamellen automatism l horisontell lage.
Driften stoppas under cirka 10 minuter under uppvärmmening.	· Utomhusenheden are I avfrostningslage.Detta tar högst 10 minuter, vänta sa länge. (När yttlertemperaten are for lagg och luftfuktigheten arefor hög, kan frost bilda.)
Enheden starteravsig själv.när huvudströmbrytaren släs på trols att den inte tagil emol signaler frän fjällkontrollen.	· Dessa modeller are forssedla med an automatisk om-startningsfunktion. När huvudströmbrytaren stängs av utan atenthelen forst har stängts av med hjälp av fjällkontrollen, och direfter sätts pa igen,kommenenthelen automatism at starta i samma lage somden var inständ i med fjällkontrollen innan luftkonditioneringen stängdes av med huvudströmbrytaren.See "Automatisik omstartningsfungkn". 5d. 11
De tvá horizontala lamellema nuddar varandra. De horizontala lamellerna ar i felige. De horison-tala lamellerna ategar inte täll ratt"stängt laje".	Gör nagtov av foljande:· Slä av och pär strömbrvtaren. Kontrolera atte dehorizontala lamellerna fl yttas till rätt"stängt laje".· Starta och stoppa nodfallsdrift med nedkylning ochkontrolera atte de horizontala lamellerna fl yttas till rätt"stängt laje".
I laget COOL/DRY stannarutomhusenheden och sedan börjarinomhusenheden gåpålagastig-het nr rumstemperaturen den nedstalle temperaturen.	· Om rumstemperaturen skiljer sig frän den inställada temperaturen börjar inomhusfl äkten drivas i enighetmed fjällkontrollens inställninger.
Inomhusenheden missfãrgas overtiden.	· Även om plasten gulnar pa grund av paverkan av vissa faktorer som ultraviolett ljuş och temperatur,sà har delta ingen effekt på produktens Funktioner.
Lampan for driftindikering lysersvagt.Enheden piper inte.	· Är NIGHT mode aktiverat? 5d. 9
Multisystem
Inomhusenheden som inte ar i driftbirir varm, och etljd som pamin-ner om rinnande vatten hör fränenheden.	· En minde mängd kold-medium fortsetter attströmma in Inomhusenheden trots attenna inteär drift.
Om värmelaget väljs startar inte driften med det samma.	· Om,enhelen startlas medan avfrostning av utomhusenheden pagsar tar det ett par minuter (max. 10 minutes) att blåsa ut warm luft.
Utomhusenhet
Fläkten i utomhusenheden roterar ejan oven kompressorn ar igang.Aven om fl äkten roterar, sā stan-ner den afteren kort stund.	· Om utomusthemperaturen ar lagg under kylningkan fl äkten varia i drift emellanat for att uppräthallaitilltilräcklig kylkapacitlet.
Vatten läcker frän utomhusenheden.	· När luftfconditioneringen drives I laget COOL (KYLA)eller DRY (TORKA), klys rölledningen och dessansluttingar nad vilket gört att vattnet kondenserar.I laget upvärmming,dropdar det vatten som kon-denserer pa värmeväxlaren.I laget upvärmming,gör avfrostning att vatten somfrusit till is pa utomhusanläggngen smäller ochbörjar droppa.
Vil rök strömmar ur frän utom-husenheden.	· I lagel upvärmming,ser den ânga som bild dasvidavfrostning ut som vit rök.

Symptom Förklaring och kontrollpunkter
Fjärkrontroll
Fjärkrontillens display ar släcktEller diffus. Inomhusenheten reagerar inte på signal fränfjärkrontollen.	Är batterierna slut? Sid. 5Är batteriernas polarifet (+,-) korrekt? Sid. 5Är;nagon av knapparna på fjärkrontrollen eller pa;n当场 annan elektrisk utrustning intryckt?
Kyler erller värmer inte
Rummet kan inte kylas ner/vämmas upp tillräcklig mycket.	Är temperaturinställingen korrekt? Sid. 6Är fl aktinställingen lammig?Andra fl akthastigheter till High eller Super High. Sid. 7Är fi Itern rena? Sid. 12Är fl äken och varmeväxlaren i inomhusenheter rena? Sid. 12Finns det nagot som blockerar luftintaget eller luftblaset på inom-ller omluhushenheten?Är nagra dörrer eller fönster öppna?Det kan ta en viss tid att Nä den inställda temperatu- renen ellare säkan den inte upnpas beröende på rum-mets storlek, omlgivningstemperaturen och liknande orsaker.Ar NIGHT mode aktiverat? Sid. 9
Rummet kan inte kylas nor tilräcklig mycket.	Öm en ventilationsfläkt erller gasspis användis rummet, ökas kybelastningen, vilket resulterar i en ötilräcklig kyleffekt.Öm omluhustemperaturen är hög, kanske kyleffekten inte árl tillräcklig.
Rummet kan inte vämmas upp tillräcklig mycket.	Öm omluhustemperaturen är lag, kanske varmeef- fekten inte árl tillräcklig.
Luft bläsjer inte tillräcklig snabbittid uppvärmming.	Vänta medan enheten forbereder utbläsning av varmluft.
Luftfl öde
Luften frän inomhusenheten luktar konstigt.	Är fl itren rena? Sid. 12Är fl äken och varmeväxlaren i inomhusenheter rena? Sid. 12Enheten kan suga in odörer som sitter i vöggar mottor, möller, lyg osv., och blasa utenna dàliga lukt med utbläsluften.
Ljud
Knakande ljud hörss.	Ljudet upkommender vid expansion/sammandragning av frontpanelen m.m., på grund av temperaturfor- andringar.
"Gurglande" ljud hörss.	Della ljud kan höras när utomhusluft absorberas frän dräneringslangen vilket gört att vatten i dräneringslangen sprurart ut vid pâslag av huyen eller ventilationsfi äkten.Della ljud kan även höras om umohusluft bläsir in i dräneringslangen vid kraftiga vindar.
Ett mekaniskl ljud hörss frän inomhusenheten.	Det ar det ljud som uppstär vi omkoppling (pasätting/avstängning) av fl äken erller kompressorn.
Ljudet av rinnande vatten hörss.	Della ljudet av koldmedium aller kondensvatten som strömmar i enheten.
Ett väsande ljud hörss ibland.	Della ljud upkommener när det koldmedium som strömmar i enheten byer riktning.
Timer
Veckotimern fungerar inte entigtinställingarna.	Är ON/OFF-ltimern inställd? Sid. 9Overfor inställingsinformationen for veckotimem till inomhusenheten igen. En lang ljudsignal hörns frän inomhusenheten när informationen har tagits emot.3 korta ljudsignaler hör s om information inte kan tas emot. Kontroliera att informationen har tagits emot.Sid. 10Inomhusenhets inbyggda klocka anger fel tid om eett stromavbrott intraffar och strömmen bryts. Det kan gört at veckotimern inte fungerar som den skaa. Se till att fjärkrontrollen placeras på en plats dä signalen kan tan emot av inomhusenheten. Sid. 5
Enhelen startas/stoppas av sigsjälv.	Är veckotimem inställd? Sid. 10
Wi-Fi-gränsnett
Om det uppstär ett fel medan du skapar en anslutting ellerrän den äi drift.	Se SETUP MANUAL (INSTALLINGSMANUALEN) om det uppstär ett fel medan du skapar en anslutting ellerrän den äi drift.Gå till webplatsen nedan for att lasa INSTALL-NINGSMANUALEN.http://www.melcloud.com/Support

NÄR DU TROR ATT DET HAR UPPSTÄTT PROBLEMV

Användejluftkonditioneringen,ochkontakda din äterforsäljarei foljande fall:

Nar vatten lacker erler droppar fran inomhusenheten.
När indicatorlampan for drift blinkar.
- Om sakringen ofta loser ut.
Signen fr farrkontroln ta inte emot iett rum dar det finns ett elektroniskt lysr o av ON/OFF-type (fluorescerande lampa/lysr o av invertertyp osv.).
- Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
Nar onormala ljud hors.
När det uppst ertt koldmedelslackage.

När LUFTKONDITIONERINGEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

Anvand COOL-laget instellt pa den högsta temperatu- ren erer FAN-laget i 3 till 4 timmar. Sid.6

• Detta torkar upp enchetens insida.
  Fukt luftkonditioneringen kan skapa gynnsamma forhallanden for svampbildning, t.ex. mogelsvamp.

Tryck pô OFFION for att stoppa driften.

Stäng av huvudströmbrytaren och/eller dra ur natsladden ur vagguttaget.

När luftkonditioneringen används på nytt:

Rengor luftfi ltret. Sid. 12

Kontrollera att luftintag och luftutblas pa inom- och utomhusenheterna inte ar blockerade.

Kontrollera att jordanslutningen ar utfords pa korrekt satt.

Lás "FÖRBEREDELSER FÖRE ANVÄNDNING" och följ instruktionerna. Sid. 5

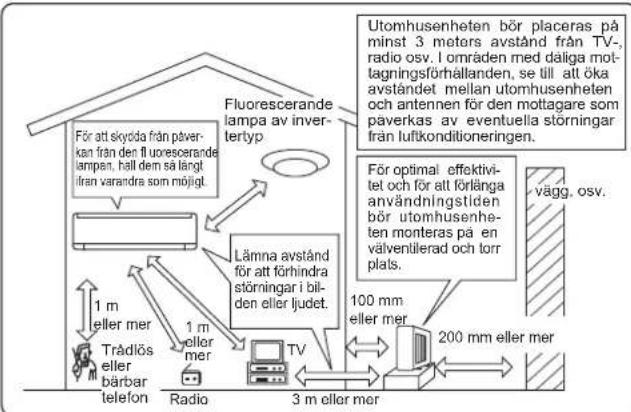

Undvik att installera Luftkonditioneringen på foljande platser.

• Pá platser med mycket maskinolja
  Saltbemängda omgivningar som t.ex. havsstrander.
• Där suli dgas bildas, som t.ex. vid heta källor, avlopp, spillvatten.
• Där öjla kan stäcka et alìg rid k fiːns i luften (t.e.x. i kǒk ell fabriker, där plastens egenskaper kan forändras ell skadas).
• Där det fi nns högfrekvensutrustning eller tradlós utrustning.
• Där luften fran utomhusenhetens luftutblas ar blockerad.
• Där driftjudet eller luft frän utomhusenhelen stör grannhusen.
• En monteringshöjd på mellan 1,8 m och 2,3 m rekommenderas for inomhusenheten. Konsultera din aterforsjäre och detta inte ard möglich.
• Använd inte luftkonditioneringen under invändig byggnation och ytbehandeling eller medan du vaxar golvet. Ventilera rummet väl erfter all sādant arbete utförts innan du använder luftkonditioneringen. Annars kan fl yktiga bestandsdelar fastna inut luftkonditioneringenshelen, vilket resullter i vattenlackage eller spridning av kondensvatten.
• Använd inte Wi-Fi-gränsnittet nara elektrisk medicinsk utrustning aller personer som har相关政策 medicinsk apparat, som t.ex. en pacemaker aller en ICD (implanterbar defi brillator). Det kan resultera i en olycka pga. Funktionstörninger i den medicinska utrustningen aller apparaten.
  Denna ultrusting skull installeras och anvandas med ett minsta avstand pa 20 cm mellan encheten och anvandaren aller anda i narhen.
• Använd inte Wi-Fi-gränsnittel nara andere tradlösa enheter, mikrovågsugnar, barbara Telefoner, eller telefaxmaskiner.
  Det kan orsaka Funktionstörmingar.

Elarbeten

• Tillse att luftkonditioneringen har en egen stromforsorjningskrets.
  Var noga med att inte överskrida huvudströmbrytarens/säkringens kapacitet.

Om du har nagra fragor -valkommen att kontakta aterforsajaren.

SPECIFICATIONER

Model	Inomhus		MSZ-AP25VG(K)		MSZ-AP35VG(K)		MSZ-AP42VG(K)		MSZ-AP50VG(K)
	Utomhus		MUZ-AP25VG(H)		MUZ-AP35VG(H)		MUZ-AP42VG(H)		MUZ-AP50VG(H)
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme
Strömförsörning			~/N, 230 V, 50 Hz
Effekt		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingång		kW	0,60	0,78	0,99	1,03	1,30	1,49	1,55	1,60
Vikt	Inomhus	kg	10,5
	Utomhus	kg	31		31		35		40
Mängd kõldmedium (R32)		kg	0,55		0,55		0,70		1,00
IP-kod	Inomhus		IP 20
	Utomhus		IP 24
Tilläket övertryckdrifttryck	LP ps	MPa	2,77
	HP ps	MPa	4,17
Ljudnivå	Inomhus (SuperHigh/High/Med./Low/Tyst)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	45/38/31/24/19	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Utomhus	dB(A)	47	48	49	50	50	51	52	52

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-AP25/35/42/50VG	MUZ-AP25/35/42/50VGH
Kyla	Övre gräns	32°C DB23°C WB	46°C DB—	46°C DB—
	Undre gräns	21°C DB15°C WB	-10°C DB—	-10°C DB—
Värme	Övre gräns	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Undre gräns	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Obs:

Märkdata

Kylning - Inomhus: 27°C DB, 19°C WB

Utomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7°C DB, 6°C WB

DB: Torr lampa

WB: Vat Iampa

Wi-Fi-gransnitt

Model MAC-566IFB-E
Ingående spänning DC 12,7 V (från inomhusenhet)
Effektforbrukning MAX 2 W
Storlek H×B×D (mm) 79×44×18,5
Vikt (g) 60 (inklusive kabel)
Effektività für sändare (MAX) 17,5 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisering	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Bemerk: Serienummeret stär på produktets fabriksskilt.

Obs: Serienumret finns pa produits namnplat.

Intygar harned att luftkonditioneringarna och varmepumparna som beskrivs nedan for anvanding i bostader, kommersiella miljoer och latta Industriella miljoer:

Tepn 100

erklar er et fullstendig ansvar for undemve nte klimaanlegg og varmepumper ved bruk i boliger, somt kommersielle og lettindustrielle miljera

Obs: Serienumret finns pa produits namnplat.
