KULLANIM KILAVUZU DUR366LZ MAKITA

TÜRKÇE (Orijinal talimatlar)
Genel görünüm

1. Akü	10. Kırmızı gösterge	20. Cívata
2. Kilitleme mandalı	11. Düğme	21. Misinalı kesim başlığı
3. Açma/kapama düğmesi	12. Gösterge lambaları	22. Metal muhafaza
4. Güç lambası	13. Kontrol düğmesi	23. Alici pul
5. Ana güç düğmesi	14. Akü göstergesi	24. Alyan anahtarı
6. Yön değiştirme düğmesi	15. En etkin kesim alanı	25. Plastik bıçak
7. Askı	16. Altıgen cívata	26. Somun
8. Sap	17. Kapak	27. 80-100 mm
9. Koruyucu (kesici parça muhafazası)	18. Kelepçe
	19. Kesici

TEKNİK ÖZELLİKLER

Model DUR366L
Kol tipi Yuvarlak kol
Yüksüz devir 5.000/6.500 dak
Toplam uzunluk 1.754 mm
Misina çapı2,0 – 2,4 mm
İlgili kesici parça	Misinalı kesim başlığı (P/N 197296-3)	Plastik bıçak (P/N 197188-6)	Misinalı kesim başlığı (P/N 197296-3)	Plastik bıçak (P/N 197188-6)
Kesici bıçak çapı	350 mm	255 mm	350 mm	255 mm
Anma gerilimi	D.C. 36 V
Net ağırlık	4,0 kg	3,9 kg	4,5 kg	4,4 kg
Standart akü	BL1815N/BL1820/BL1820B		BL1830/BL1830B/BL1840/BL1840B/BL1850/ BL1850B/BL1860B

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ve akü ülkeye göre farklılıklar gösterebilir.
  • EPTA Prosedürü 01/2003 uyarınca ağırlık (akü dahil)

Gürültü

Gürültü	Ortalama ses basıncı seviyesi	Ortalama ses gücü seviyesi		İlgili standart
	L_PA (dB (A))	L_WA (dB (A))	Belirsizlik K (dB (A))
Misinalı kesim başlığı	81	89	0,3	2000/14/EC
Plastik bıçak	83	92	0,3

Titreşim

Titreşim	Sol kol		Sağ kol		İlgili standart
	a_h,W(m/san^2)	Belirsizlik K (m/san^2)	a_h,W(m/san^2)	Belirsizlik K (m/san^2)
Misinalı kesim başlığı	≤ 2,5	1,5	≤ 2,5	1,5	EN50636-2-91
Plastik bıçak	≤ 2,5	1,5	≤ 2,5	1,5

ENG901-1

• Belirtilen titreşim emisyonu değeri, standart test yöntemine göre ölçülmüştür ve makinenin diğer makinelerle karşılaştırılması için kullanılabilir.
• Belirtilen titreşim emisyonu değeri ayrıca maruziyetin ön değerlendirilmesinde de kullanılabilir.

UYARI:

• Elektrikli aletin gerçek kullanımı sırasında ortaya çıkacak titreşim emisyonu, aletin kullanılma şekline bağlı olarak belirtilen emisyon değerinden farklı olabilir.
• Gerçek kullanım koşullarındaki maruziyeti tahmin ederek (örneğin, aletin açılma süresine ek olarak kapalı

konuma getirildiği ve rölantide çalıştığı süreler gibi çalışma döngüsünün tüm bileşenlerini dikkate alın), kullanıcıyı korumak için gerekli güvenlik önlemlerinin alındığından emin olun.

Simgeler

END229-1

Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin.

Gerekli önlemleri alın ve dikkatli olun.

...... Kullanım kılavuzunu okuyun.

Tehlike! Sıçrayan yabancı maddelere karşı dikkatli olun.

Makine ile etraftaki kişiler arasında en az 15 m olmalıdır.

Başkalarının yaklaşmasına izin vermeyin.

15m(50ml) En az 15 m'lik bir mesafe bırakın.

Koruyucu kask, gözlük ve kulaklık kullanın.

Koruyucu eldiven takın.

Altı kaymayan sağlam ayakkabılar giyin. Çelik uçlu koruyucu ayakkabılar tavsiye edilir.

Neme maruz bırakmayın.

Izin verilen maksimum makine devri.

...... Kesinlikle metal biçak kullanmayın.

Cd Ni-MH Li-ion Sadece AB ülkeleri için Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın! Elektrikli ve Elektronik Cihaz Atıkları, Piller ve Aküler ve Pil ve Akü Atıkları Hakkındaki Avrupa Yönergeleri ve bunların ulusal kanunlara göre uygulanışı uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Yalnızca Avrupa ülkeleri için ENH040-4

AT Uygunluk Beyani

Makita aşağıdaki Makine(ler) ile ilgili şu hususları beyan eder:

Makinenin Adı:

Akülü Yan Tırpan

Model Numarası/Tipi: DUR366L

Teknik Özellikler: bkz. "TEKNİK ÖZELLİKLER"

tablosu.

Şu Avrupa Yönergelerine uygundur:

Şu Standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir:

EN60335, EN/ISO11806, EN50636

2006/42/EC'ye uygun teknik dosyaya şu adresten ulaşılabilir:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika

2000/14/EC sayılı Direktif uyarınca istenen uygunluk değerlendirme prosedürü, ek V'ya uygundur.

Plastik bıçaklı

Ölçülen ses gücü seviyesi 92 dB (A)

Garanti edilen ses gücü seviyesi 92 dB (A)

2000/14/EC sayılı Direktif uyarınca istenen uygunluk değerlendirme prosedürü, ek VI'ya uygundur. Onaylayan Kurum:

Tanımlama numarası: 0197

Misinalı kesim başlıklı

Ölçülen ses gücü seviyesi 89 dB (A)

Garanti edilen ses gücü seviyesi 90 dB (A)

1. 1. 2015

Yasushi Fukaya

Müdür

Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika

ÖNEMLİ GÜVENLİK TALİMATLARI

GEB109-5

⚠️ UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Verilen uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.

1. Makinenin kontrolleri ve güvenli kullanımı hakkında bilgi sahibi olun.
2. Motor kapatıldıktan sonra kesici parçalar bir süre daha dönmeye devam eder.
3. Çocukların veya bu talimatları bilmeyen kişilerin bu makineyi kullanmasına izin vermeyin.

4. Etrafta insanlar, özellikle de çocuklar ve evcil hayvanlar varken makineyi çalıştırmayın.

5. Makineyi yalnızca gün ışığında veya iyi bir aydınlatma altında kullanın.

6. Makineyi kullanmaya başlamadan önce ve herhangi bir darbe geldikten sonra, aşınma veya hasar belirtisi olup olmadığını kontrol edin ve gerekirse onarın.

7. Yaralanmamak için, misinanın doğru uzunlukta kesilmesi için takılan kesici parçaya dikkat edin. Misinayı açtıktan sonra, makineyi çalıştırmadan önce mutlaka normal çalışma konumuna getirin.

8. Kesinlikle metal kesici parçalar takmayın.

9. Bu makine, makinenin güvenli ğinden sorumlu personelin makinenin kullanımına ilişkin kontrol veya talimatları olmaksızın fiziksel, algısal veya zihinsel yetersizlikleri bulunan ve yeterli deneyime ve bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılmamalıdır. Çocuklar, bu makine ile oynamamaları gerektiği konusunda uyarılmalıdır.

10. Bu makineyi çok hassas ve dikkatli bir şekilde kullanın.

11. Bu makineyi yalnızca fiziksel olarak iyi durumdayken çalıştırın. Tüm işlerinizi sakin ve dikkatli bir şekilde yürütün. Sağ duyunuzu kullanın ve yaralanmalar veya mal kayıplarıyla sonuçlanan kazalardan veya tehlikelerden tek

başına operatörün veya kullanıcıının sorumlu olacağını dikkat edin.

1. Bu makineyi kesinlikle yorgunken, hastayken veya alkol, uyuşturucu madde veya ilaçların etkisi altındayken çalıştırmayın.
2. Normal çalışmadığına dair belirtiler görüldüğünde makine derhal kapatılmalıdır.

Makinenin kullanım amacı

1. Doğru makineyi kullanın. Akülü yan tırpan yalnızca çimlerin ve küçük yabancı otların kesilmesi için tasarlanmıştır. Bu makine kesinlikle çit budama gibi başka bir amaçla kullanılmamalıdır, aksi takdirde yaralanmalar meydana gelebilir.

Kişisel koruyucu ekipmanlar (Şekil 1 & 2)

1. İşe uygun giyinin. Makine çalıştırılırken giyilen kıyafetler işlevsel ve uygun olmalıdır, yani bol veya hareket kabiliyetini sınırlandıracak kadar dar olmamalıdır. Yüksek çimlere takılabileceğinden takı kullanmayın ve bol kıyafetler giymeyin. Saçlarınız uzunsa, saç filesi takın.
2. Makineyi kullanırken, daima altı kaymayan sağlam ayakkabılar giyin. Böylece, yere sağlam basabilir ve olası yaralanmaları önleyebilirsiniz.
3. Koruyucu gözlük takın.

Elektrik ve akü güvenliği

1. Tehlikeli ortamlardan kaçının. Makineyi nemli veya ıslak yerlerde kullanmayın ve yağmura maruz bırakmayın. Makinenin içine su girmesi, elektrik çarpması riskini arttıracaktır.
2. Yalnızca üretici tarafından önerilen şarj cihazlarını kullanın. Belirli bir akü tipi için uygun olan şarj cihazı, başka bir aküyle kullanıldığında yangın riski yaratabilir.
3. Elektrikli aletleri yalnızca öngörülen akülerle kullanın. Farklı akülerin kullanılması yaralanma ve yangın riskini arttırır.
4. Kullanmadığınız zamanlarda aküyü ataç, metal para, anahtar, çivi, vida gibi akü kutuplarının birbirine temas etmesine neden olabilecek metal nesnelerden uzak tutun. Kutupların bu şekilde kısa devre yapması yanıklara veya yangına yol açabilir.
5. Akünün hasar görmesi durumunda aküden sızan sıvıya kesinlikle temas etmeyin. Yanlışlıkla sıvıyla temas etmeniz durumunda, ilgili bölgeyi bol su ile yıkayın. Akü sıvısı gözünüze temas ederse, derhal bir doktora görünün. Aküden sızan sıvılar tahrişe ve yanıklara yol açabilir.
6. Aküyü (aküleri) ateşe atmayın. Hücresi patlayabilir. Olası özel bertaraf talimatları için ilgili yönetmeliklere başvurun.
7. Aküyü (aküleri) açmayın veya kurcalamayın. Sızan elektrolik koroziftir ve göz ve cilt yaralanmalarına neden olabilir. Yutulması halinde, zehirli olabilir.

Makinenin çalıştırılması (Şekil 3)

1. 15 metrelik (50 fit) çalışma alanında insanların ve özellikle de çocukların bulunmadığından emin olun. Ayrıca, çalışma alanının çevresindeki hayvanlara da dikkat edin. Buna engel bir durum varsa, makineyi kullanmayı bırakın.

2. Çalışmaya başlamadan önce, makinenin güvenli çalıştığını kontrol edin. Kesici parçanın ve muhafazanın güvenliğini kontrol edin ve kolay ve doğru çalıştığından emin olmak için açma/kapama düğmesini açıp kapatın. Sapların temiz ve kuru olduğunu ve açma/kapama düğmesinin işlevini doğru yerine getirdiğini kontrol edin.

3. Makineyi kullanmaya başlamadan önce hasarlı parça olup olmadığını kontrol edin. İşlevlerini gerektiği şekilde yerine getirdiklerinden emin olmak için muhafazanın veya diğer parçaların hasar görüp görmediğini kontrol edin. Hareketli parçalardaki ayar bozukluklarını, eğilmeleri, kırık parçaları ve makinenin işleyişini etkileyebilecek diğer durumları kontrol edin. Hasar gören muhafazalar ve diğer parçalar, bu kılavuzda aksi belirtilmediği sürece yetkili servis tarafından tamir edilmeli veya değiştirilmelidir.
4. Motoru kesinlikle ellerinizi ve ayaklarını kesici parçadan uzaklaştırmadan çalıştırmayın.
5. Makineyi kullanmaya başlamadan önce, kesici parçanın dal, taş vb. gibi sert cisimlere temas etmediğinden emin olun, aksi takdirde çalıştırma sırasında kesici parça dönecektir.

Çalıştırma yöntemi

1. Muhafazaları hasarlı veya takılı olmayan bir makineyi kesinlikle çalıştırmayın.
2. Makineyi yalnızca iyi aydınlatılan ve görüşün açık olduğu yerlerde kullanın. Kış mevsiminde kaygan veya ıslak alanlara, buz ve kara dikkat edin (kayma riski). Her zaman yere sağlam ve dengeli basın.
3. Kesici parçadan dolayı ellerinizin ve ayaklarınızın yaralanmamasına dikkat edin.
4. Hiçbir zaman, özellikle de motoru çalıştırırken ellerinizi ve ayaklarını kesici parçalara yaklaştırmayın.
5. Asla bel hizanızın üzerinde kesim yapmayın.
6. Makineyi kesinlikle merdiven üzerindeyken kullanmayın.
7. Dengesiz zeminler üzerinde kesinlikle çalışmayın.
8. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun.
9. Eğimli yerlerde daima yere sağlam bastığınızdan emin olun.
10. Makineyi yürüyerek çalıştırın, koşmayın.
11. Çalışma alanı içerisinde bulunan kum, taş, çivi vs. gibi yabancı maddeleri temizleyin. Yabancı maddeler kesici parçaya zarar verebilir ve kesici parça tarafından fırlatılarak, ciddi yaralanmalara yol açabilir.
12. Tehlike oluşturabilecek hareketli parçalara dokunmadan önce mutlaka makinenin ana şebekeyle bağlantısını kesin ve bu parçaların tamamen durmasını bekleyin.
13. Kesici parçanın taşa veya benzeri sert bir cisme çarpması halinde, derhal motoru kapalı konuma getirin ve kesici parçayı kontrol edin.
14. Kesim işlemine başlamadan önce, kesici parçanın tam çalışma hızına ulaşmasını bekleyin.

15. Kullanım sırasında makineyi daima her iki elinizle tutun. Makineyi kesinlikle kullanım sırasında tek elle tutmayın. Her zaman yere sağlam ve dengeli basın.

16. Çalıştırma sırasında, makineyle birlikte verilen muhafaza da dahil tüm koruyucu ekipmanlar kullanılmalıdır.

17. Acil durumlar dışında makineyi kesinlikle yere atmayın veya bırakmayın; aksi takdirde makine ciddi şekilde hasar görebilir.
18. Makineyi bir yerden başka bir yere taşırken kesinlikle sürüklemeyin, aksi takdirde makine hasar görebilir.

19. Şu durumlarda aküyü mutlaka çıkartın:

20. makinenin başından ayrılacağınızda,

21. bir tıkanıklığı temizlemeye başlamadan önce,
22. makineyi kontrol etmeye, temizlemeye veya üzerinde herhangi bir işlem yapmaya başlamadan önce,
23. herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya makineyi depoya kaldırmadan önce,
24. makine anormal şekilde titreşimli çalışmaya başladığında,

25. makineyi taşırken.

26. Makineyi zorlamayın. Makinenin, tasarlandığı devirde çalıştırılması durumunda amaçlanan işlem daha iyi gerçekleştirilir ve yaralanma riski azalır.

27. Elektrikli aletleri tutuşabilir sıvıların, gazların ve tozların bulunduğu patlayıcı ortamlarda kullanmayın. Elektrikli aletler, tozları ve gazları tutuşturabilecek kıvılcımlar çıkarır.
28. Yorgunluk nedeniyle kontrolünüzü kaybetmemek için düzenli olarak mola verin. Her saat başı 10 ila 20 dakika mola vermenizi öneririz.

Bakım talimatları

1. Çalışmaya başlanmadan önce kesici parçanın, koruyucu cihazların ve omuz askısının durumu kontrol edilmelidir.
2. Herhangi bir bakım çalışması gerçekleştirilmeden, kesici parçayı değiştirmeden veya makineyi temizlemeye başlamadan önce mutlaka motoru kapalı konuma getirin ve aküyü çıkartın.
3. Her kullanımdan sonra, aküyü makineden çıkartın ve hasar olup olmadığını kontrol edin.
4. Gevşek bağlantı elemanları ve işlevini yitirmiş kesici parça gibi hasarlı parçalar olmadığını kontrol edin.
5. Kullanılmadığı zamanlarda makineyi kilitli duran veya çocukların ulaşamayacakları, kuru bir yerde saklayın.
6. Yalni zca üretici tarafından önerilen yedek parçaları ve aksesuarları kullanın.
7. Havalandırma deliklerinin her zaman açık olduğundan emin olun.
8. Makineyi düzenli olarak, özellikle de her kullanım öncesi/sonrası kontrol edin ve gerekli bakım işlemlerini uygulayın. Makinenin yalnızca yetkili servis merkezleri tarafından onarıldığından emin olun.
9. Makinenin saplarını kuru ve temiz tutun ve saplara yağ veya gres bulaşmasına izin vermeyin.

BU TALİMATLARI SAKLAYIN.

UYARI:

Ürünü kullanırken defalarca kullanmanın getirdiği rahatlık ve tanıdıklık duygusunun, güvenlik

kurallarına sıkı sıkıya bağlı kalmanızı önlemesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanım kılavuzunda belirtilen güvenlik kurallarına uyulmaması ciddi yaralanmalara neden olabilir.

ÖNEMLİ GÜVENLİK TALİMATLARI ENC007-11

AKÜ için

1. Aküyü kullanmaya başlamadan önce (1) akü şarj cihazı, (2) akü ve (3) akünün takıldığı ürüne ilişkin tüm talimatları ve uyarıları okuyun.
2. Aküyü sökmeye çalışmayın.
3. Çalışma süresinde önemli bir kısalma gözlerseniz, derhal çalışmayı bırakın. Bu durum aşırı ısınmaya, yangına ve hatta patlamaya yol açabilir.
4. Elektrolit (akü sıvısı) gözlerinize temas ederse, bol temiz suyla yıkayın ve derhal bir doktora başvurun. Elektrolit körlüğe neden olabilir.
5. Akünün kısa devre yapmasına izin vermeyin:

(1) Herhangi bir iletken nesne ile akü uçlarına dokunmayın.
(2) Aküyü çivi, madeni para vb. gibi metal nesnelerin bulunduğu yerlerde saklamayın.
(3) Aküyü suya veya yağ mura maruz bırakmayın. Aküde oluşacak bir kısa devre büyük bir elektrik akımına, aşırı ısınmaya, yangına ve hatta arızalara yol açabilir.

1. Makineyi ve aküyü 50°C (122°F) sıcaklığa ulaşabilecek veya bu değeri aşabilecek ortamlarda saklamayın.

2. Önemli ölçüde hasar görmüş veya tümüyle tükenmiş olsa da aküyü kesinlikle yakarak imha etmeye çalışmayın. Akü ateşe atıldığında patlayabilir.

3. Akünün düşmemesine ve darbe almamasına dikkat edin.
4. Hasarlı bir aküyü kesinlikle kullanmayın.
5. Ürünle gelen lityum piller Tehlikeli Malzemeler Mevzuatı gereksinimlerine tabidir.

Üçüncü taraflarca, nakliye firmaları tarafından vb. gerçekleştirilen ticari nakliyatlar için, paketleme ve etiketlemeye ilişkin özel gereksinimler mutlaka karşılanmalıdır.

Gönderilecek ürünün hazırlanması için, tehlikeli malzemelere ilişkin bir uzmana danışılması gerekir.

Lütfen, daha ayrıntılı ulusal yönetmelikleri de dikkate alın.

Açık kontakları bantlayın veya maskeleyin ve aküyü, ambalaj içinde hareket etmeyecek şekilde yerleştirin.

1. Akünün bertarafıyla ilgili yönetmelikleri dikkate alın.

BU TALİMATLARI SAKLAYIN.

⚠️ DİKKAT: Yalnızca orijinal Makita akülerini kullanın.

Orijinal Makita aküleri dışında akülerin kullanılması veya aküler üzerinde değişiklik yapılması durumunda akü patlayarak yangına, yaralanmalara ve maddi hasara neden olabilir. Ayrıca, Makita makine ve şarj cihazı için verilen Makita garantisi geçersiz kalacaktır.

Akünün öngörülen maksimum ömrü dolana kadar kullanılabilmesi için öneriler

1. Aküyü tamamen boşalmasını beklemeden şarj edin.
   Makinenin çalışma gücünde bir azalma gördüğünüzde, mutlaka çalışmayı bırakıp, aküyü şarj edin.
2. Tam olarak şarj edilmiş bir aküyü kesinlikle tekrar şarj etmeyin.
   Akünün normalden fazla şarj edilmesi ömrünü kısaltır.
3. Aküyü 10°C - 40°C (50°F - 104°F) oda sıcaklığında şarj edin. Akü ısınmışsa, şarj etmeden önce soğumasını bekleyin.
4. Uzun (altı ayı aşkın) bir süredir kullanmışorsanız aküyü şarj edin.

PARÇALARIN TANIMI (Şekil 4)

KULLANIMA İLİŞKİN TANIMLAR

! UYARI:

- Makine üzerinde ayar veya başka bir kontrol işlemi gerçekleştirmeden önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.

Akünün takılması ve sökülmesi (Şekil 5)

⚠️ DİKKAT:

- Aküyü takmadan ve çıkarmadan önce mutlaka makineyi kapalı konuma getirin.

- Aküyü takarken ve çıkartırken makineyi ve aküyü sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü hasarları ve yaralanmalar meydana gelebilir.

Aküyü çıkarmak için akünün ön tarafından bulunan düğmeyi bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili makine gövdesindeki yuvayla aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafından bulunan kırmızı göstergeyi görıyorsanız, akü tam olarak kilitlenmemiştir.

⚠️ DİKKAT:

• Kırmızı gösterge tamamen kayboluncaya kadar aküyü itin. Aksi takdirde, akü makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir.
• Aküyü zorlayarak takmaya çalışmayın. Akünün makineye rahatça takılamaması, yanlış takıldığını gösterir.

NOT:

- Bu makine yalnızca tek bir aküyle çalışmaz.

Makine/akü koruma sistemi

Bu makinede bir makine/akü koruma sistemi mevcuttur. Bu sistem, makine ve akü ömrünü uzatmak için motora beslenen gücü otomatik olarak keser.

Makine veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur. Bazı durumlarda göstergeler yanar.

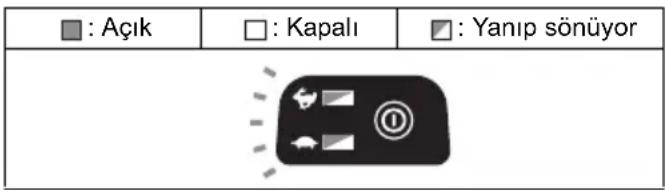

Aşırı yük koruması

: Açık : Kapalı : Yanıp sönüyor

015451

Sıkışan dallar veya diğer yabancı maddeler nedeniyle aşırı yüklenmesi durumunda makine otomatik olarak durur ve ➕ ve ➕ göstergeleri yanıp sönmeye başlar. Böyle bir durumda, makineyi kapalı konuma getirin ve makinenin aşırı yüklenmesinin nedenini ortadan kaldırın. Ardından, yeniden başlatmak üzere makineyi tekrar açık konuma getirin.

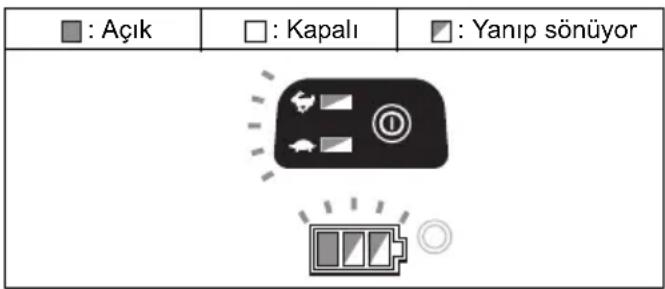

Makine için aşırı ısınma koruması

: Açık : Kapalı : Yanıp sönyyor

015401

Makine aşırı ısınmışsa, makine otomatik olarak durur ve ve göstergeleri ve akü göstergesi yaklaşık 60 saniye boyunca yanıp söner. Böyle bir durumda, makineyi tekrar açık konuma getirmeden önce makinenin soğumasını bekleyin.

Aşırı deşarj koruması

Akü kapasitesi azaldığında, makine otomatik olarak durur. Düğmelere basılmasına rağmen makine çalışmıyorsa, makinedeki aküleri çıkartın ve aküleri şarj edin.

Kalan akü kapasitesinin kontrol edilmesi

(Yalnızca model numarasının sonunda "B" harfi içeren akülerde mevcuttur.) (Şekil 6)

Kalan akü kapasitesini görmek için akü üzerindeki kontrol düğmesine basın. Ardından, gösterge lambaları birkaç saniye yanar.

Gösterge lambaları			Kalan kapasite
Açık Kapalı	bası Aşkınlı	Yanıp sönüyor
			%75 ile %100 arası
			%50 ile %75 arası
			%25 ile %50 arası
			%0 ile %25 arası
			Aküyü şarj edin.
			Akü bozulmuş olabilir.

015658

NOT:

- Gösterilen kapasite seviyesi, kullanım koşullarına ve ortam sıcaklığına bağlı olarak gerçek seviyeden bir miktar farklı olabilir.

Kalan akü kapasitesi göstergesi

(Ülkeye özel) (Şekil 7)

Akü göstergelerinin kalan akü kapasitelerini göstermesini sağlamak için kontrol düğmesine basın. Akü göstergelerinin her biri bir aküye karşılık gelir.

Kalan akü kapasitesi göstergesi

Akü göstergesinin durumu			Kalan akü kapasitesi
: Açık	: Kapalı	: Yanıp sönyyor
			%50 - %100
			%20 - %50
			%0 - %20
			Aküyü şarj edin

015452

Açma/kapama işlemi

UYARI:

- Aküyü makineye takmadan önce, açma/kapama düğmesinin kusursuz çalıştığını ve açma/kapama düğmesi bırakıldığında makinenin “KAPALI” konuma döndüğünü kontrol edin. Açma/kapama düğmesi doğru şekilde çalışmayan bir makinenin

kullanılması, kontrol kaybına ve neticesinde ciddi yaralanmalara neden olabilir.

Makineyi açmak için ana güç düğmesini birkaç saniye basılı tutun.

Kapatmak için, ana güç düğmesini tekrar birkaç saniye basılı tutun. (Şekil 8)

Açma/kapama düğmesine yanlışlıkla basılmasının önlenmesi için, makinede bir kilitleme mandalı bulunur. Makineyi çalıştırmak için arka sapı kavrayın (kilitleme mandalı, sap tarafından serbest bırakılır) ve ardından açma/kapama düğmesine basın. Makineyi durdurmak için açma/kapama düğmesini bırakın. (Şekil 9)

NOT:

- Makine hiçbir işlem yapılmadan bir dakika bırakılırsa otomatik olarak kapanır.

Devir ayarı (Şekil 8)

Makine devrini ana güç düğmesine basarak ayarlayabilirsiniz.

Ana güç düğmesine her bastığınızda, ✿ göstergesi veya

göstergesi yanar. yüksek devire karşılık gelirken,

düşük devire karşılık gelir.

Yabancı maddelerin temizlenmesi için yön değiştirme düğmesi

! UYARI:

- Yön değiştirme işleviyle giderilemeyen sıkışmış dalları veya yabancı maddeleri temizlemeye çalışmadan önce mutlaka makineyi kapalı konuma getirin ve aküsünü çıkartın. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.

Bu makinede dönüş yönünü değiştiren bir yön değiştirme düğmesi bulunur. Bu düğme yalnızca makineye dallar veya yabancı maddeler takıldığında kullanılmak için tasarlanmıştır. (Şekil 10)

Dönüş yönünü ters çevirmek için, yön değiştirme düğmesine basın ve makine başlığı durduğunda açma/kapama düğmesine basın. Güç lambası yanıp sönmeye başlar ve açma/kapama düğmesine bastığınızda makinenin başlığı ters yönde döner.

Normal yönde dönmesini sağlamak için, açma/kapama düğmesine basın ve makinenin başlığı durana kadar bekleyin.

NOT:

• Ters yönde çalıştırma sırasında makine bu yönde yalnızca kısa bir süre çalışır ve ardından otomatik olarak kapanır.
• Makine durduktan sonra, makineyi tekrar çalıştırdığınızda artık normal yönde döner.
• Makine başlığı hala dönerken yön değiştirme düğmesine basarsanız, makine durur ve ters yönde çalışmaya hazır hale gelir.

Misinalı kesim başlığı (opsiyonel aksesuar)

iKAZ:

- Başlık dönmüyorken, çarparak misina besleme işlevi doğru şekilde çalışmaz. (Şekil 11) Misinalı kesim başlığı, çarpmalı besleme mekanizmasına sahip bir çift misinalı tırpan başlığıdır.

Misinanın açılması için, kesim başlığı dönerken yere çarpılması yeterlidir.

NOT:

Başlık yere çarpılmasına rağmen misina açılmıyorsa, "Bakım" bölümünde açıklanan prosedürleri takip ederek misinayı geri sarın/değiştirin.

MONTAJ

! UYARI:

• Makine üzerinde herhangi bir işlem yapmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.
• Tamamen kurulu olmadığı sürece makineyi kesinlikle çalıştırmayın. Makinenin tam olarak monte edilmeden kullanılması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.

Sapın takılması (Şekil 12)

Sapı şaft borusuna takın ve iki adet altıgen civatayla sabitleyin. Sapın askıdan uzak bir noktaya yerleştirildiğinden emin olun.

Muhafazanın takılması

! UYARI:

- Muhafazası şekilde gösterildiği gibi takılı değilse makineyi kesinlikle kullanmayın. Aksi takdirde, ciddi yaralanmalar meydana gelebilir.

⚠️ DİKKAT:

• Misinanın kesilmesi için kullanılan kesiciyle kendinizi yaralamamaya dikkat edin. (Şekil 13)
  Boru üzerindeki kelepçeyi koruyucu ile aynı hizaya getirin. Ardından, bunları civatalara hizalayın.

Misinalı kesim başlığının veya plastik bıçağın (opsiyonel aksesuar) takılması

⚠️ DİKKAT:

- Çalışma sırasında misinalı kesim başlığı/plastik biçak kazara bir kayaya veya sert bir cisme çarparsa, makine derhal durdurulmalı ve hasar olup olmadığı kontrol edilmelidir. Misinalı kesim başlığı/plastik biçak hasar görmüşse, derhal değiştirilmelidir. Hasarlı bir kesici parçanın kullanılması ciddi yaralanmalara yol açabilir.

İKAZ:

- Yalnızca orijinal Makita misinalı kesim başlığının/plastik bıçağın kullanıldığından emin olun.

Misinalı kesim başlığını daha kolay değiştirmek için, makineyi baş aşağı çevirin.

Alyan anahtarını motor muhafazasındaki delikten sokun ve alıcı pulu, Alyan anahtarıyla kilitlenene kadar çevirin. Misinalı kesim başlığını/plastik bıçağı doğrudan dişli mil üzerine yerleştirin ve saat yönünün tersine çevirerek sıkın. Alyan anahtarını çıkartın. (Şekil 14 ve 15)

Misinalı kesim başlığıını/plastik bıçağı çıkarmak için, alıcı pulu, Alyan anahtarıyla sabit tutarken misinalı kesim başlığıını/plastik bıçağı saat yönünde çevirin.

Alyan anahtarının saklanması (Şekil 16)

Alyan anahtarı kullanılmadığında, kaybolmaması için şekilde gösterildiği gibi saklanmalıdır.

ÇALIŞTIRMA

Makinenin doğru taşınması

Doğru duruş konumu (Şekil 17)

! UYARI:

• Makineyi daima sağ tarafınızda tutun. Makinenin doğru tutulması, maksimum kontrol sağlar ve geri tepme neticesinde oluşabilecek yaralanmaları önler.
• Makinenin kontrolünü kaybetmemek için daima çok dikkatli olun. Makinenin size veya çevredeki insanlara doğru savrulmasına izin vermeyin. Makinenin kontrolünün kaybedilmesi operatörün ve çevredeki kişilerin ciddi şekilde yaralanmasına yol açabilir.

BAKIM

! UYARI:

- Makinede herhangi bir kontrol veya bakım işlemine başlamadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.

iKAZ:

Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.

Misinanın değiştirilmesi

! UYARI:

• Kesinlikle metal tep, halat veya benzeri bir malzeme kullanmayın. Yalnızca önerilen misinayı kullanın, aksi takdirde, makine hasarına ve ciddi yaralanmalara neden olabilir.
• Misinalı kesim başlığı kapağının aşağıda açıklandığı gibi muhafazaya doğru şekilde sabitlendiğinden emin olun. Kapağın sağlam şekilde takılmaması, misinalı kesim başlığının sıçrayarak ciddi yaralanmalara yol açmasına neden olabilir.

Muhafazanın yanındaki birbirine karşılık gelen yarıklar içeren iki kilide bastırarak, kapağı muhafazadan çıkartın. (Şekil 18)

3 m'lik bir misina kesin. Misinayı iki eşit parçaya katlayın, ancak bir tarafı diğerinden 80-100 mm daha uzun bırakın. (Şekil 19)

Yeni misinanın ortasını makara merkezindeki tırnaktan geçirerek, misinanın oturması için tasarlanan 2 kanalın arasına yerleştirin.

Misinanın her iki ucunu başlık üzerinde sol tarafta LH ile gösterilen yönde makara etrafına sıkıca sarın. (Şekil 20)

100 mm kalana kadar misinanın tamamını sarın ve bu sırada misina uçlarının geçici olarak makaranın kenarındaki tırnakta takılı kalmasını sağlayın. (Şekil 21)

Makarayı, makara üzerindeki yuva ve tırnaklar kapak üzerindekilerle eşleşecek şekilde kapağa yerleştirin.

Ardından, misinanın uçlarını geçici konumlarından

çıkartın ve bu uçları, kapaktan çıkacak şekilde gözlü cívata deliklerinden geçirin. (Şekil 22)

Kapağın altındaki çıkıntıyla gözlü civata yuvalarını aynı hizaya getirin. Ardından, sabitlemek üzere kapağı muhafazaya sıkıca bastırın. Kilitlerin kapağa tam olarak oturduğundan emin olun. (Şekil 23)

Plastik biçak için bıçağın değiştirilmesi (Şekil 24)

Aşınmış veya kırılmışsa bıçağı değiştirin.

Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita

yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

SORUN GİDERME

Onarım talebinde bulunmadan önce, kendiniz kontrol edin. Kılavuzda açıklanmamış herhangi bir sorunla karşılaşırsanız, makineyi sökmeye çalışmayın. Bunun yerine, makinenin Makita Yetkili Servis Merkezleri tarafından orijinal Makita yedek parçalar kullanılarak onarılmasını sağlayın.

Arıza durumu Nedeni	Önlem
Motor çalışmıyor.	Akü takılı değildir.	Aküyü takın.
	Akü sorunu (düşük gerilim)	Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin.
	Tahrik sistemi doğru şekilde çalışmıyorum.	Onarım için size en yakın yetkili servis merkezine danışın.
Motor kısa bir süre çalıştıktan sonra duruyor.	Dönüş yönü terstir.	Yön değiştirme düğmesini kullanarak dönüş yönünü değiştirin.
	Akü şarj seviyesi düşüktür.	Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin.
	Aşırı ısınmıştır.	Soğuması için makineyi kullanmayı kesin.
Makine maksimum devrine ulaşmıyor.	Akü yanlış takılmıştır.	Aküyü bu kılavuzda açıklandığı şekilde takın.
	Akü gücü düşüktür.	Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin.
	Tahrik sistemi doğru şekilde çalışmıyorum.	Onarım için size en yakın yetkili servis merkezine danışın.
Kesici parça dönmüyor: Makineyi derhal durdurun!	Muhafaza ile misinalı kesim başlığı arasına dal vb. gibi yabancı bir cisim sıkışmıştır.	Yabancı cismi çıkartın.
	Tahrik sistemi doğru şekilde çalışmıyorum.	Onarım için size en yakın yetkili servis merkezine danışın.
Anormal titreşim: Makineyi derhal durdurun!	Misinanın bir ucu kopmuştur.	Misina beslemek üzere, misinalı kesim başlığını dönerken hafifçe zemine çarpın.
	Tahrik sistemi doğru şekilde çalışmıyorum.	Onarım için size en yakın yetkili servis merkezine danışın.
Kesici parça ve motor durmuyor: Aküyü derhal çıkartın!	Elektrik veya elektronik arızası vardır.	Aküyü çıkartın ve onarım için size en yakın yetkili servis merkezine danışın.

010856

OPSİYONEL AKSESUARLAR

! UYARI:

- Bu makineye kesinlikle biçak takmayın ve yalnızca bu kılavuzda belirtilen önerilen aksesuarları ve parçaları kullanın. Biçak veya başka aksesuarların veya parçaların kullanılması ciddi yaralanmalara yol açabilir.

DiKKAT:

- Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır.

Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

• Misinalı kesim başlığı
• Misina (kesim parçası)
• Plastik bıçak
• Orijinal Makita akü ve şarj cihazı

NOT:

- Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.

Makita Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita Corporation Anjo, Aichi, Japan

885501-994 www.makita.com
