BEDIENUNGSANLEITUNG DUR366LZ MAKITA

D Akku-Rasentrimmer Betriebsanleitung

TÜV Rheinland LGA Products GmbH Tillystraße 2

DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung

1. Akkublock	10. Roter Bereich	19. Schneider
2. Einschaltssperre	11. Taste	20. Schraube
3. Ein/Aus-Schalter	12. Anzeigenlampen	21. Nylon-Schneidkopf
4. Netzanzeige	13. Akkuprüftaste	22. Metallblech
5. Hauptnetzschalter	14. Akkuanzeige	23. Aufnahmescheibe
6. Umkehrtaste	15. Schneidbereich der größten Wirkung	24. Innensechskantschlüssel
7. Aufhänger		25. Kunststoff-Schneidblatt
8. Handgriff	16. Sechskantschraube	26. Mutter
9. Schutzhaube (Abdeckung für Schneidwerkzeug)	17. Abdeckung	27. 80-100 mm
	18. Schelle

TECHNISCHE DATEN

Modell DUR366L
Grifftyp Bügelgriff
Leerlaufdrehzahl 5.000/6.500 min -1
Gesamtlänge 1.754 mm
Nylonfaden-Durchmesser	2,0 bis 2,4 mm
Zu verwendendes Schneidwerkzeug	Nylon-Schneidkopf (SN197296-3)	Kunststoff-Schneidblatt (SN 197188-6)	Nylon-Schneidkopf (SN197296-3)	Kunststoff-Schneidblatt (SN 197188-6)
Durchmesser des Schneidblatts	350 mm	255 mm	350 mm	255 mm
Nennspannung	36 V Gleichspannung
Nettogewicht	4,0 kg	3,9 kg	4,5 kg	4,4 kg
Standard-Akkublock	BL1815N/BL1820/BL1820B		BL1830/BL1830B/BL1840/BL1840B/ BL1850/BL1850B/BL1860B

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  • Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003

Schallpegel

Schallpegel	Durchschnittlicher Schalldruckpegel	Durchschnittlicher Schallleistungspegel		Zutreffende Norm
	L_PA (dB (A))	L_WA (dB (A))	Abweichung K (dB (A))
Nylon-Schneidkopf	81	89	0,3	2000/14/EG
Kunststoff-Schneidblatt	83	92	0,3

Schwingung

Schwingung	Linke Hand		Rechte Hand		Zutreffende Norm
	a_h,W (m/s2)	Abweichung K (m/s2)	a_h,W (m/s2)	Abweichung K (m/s2)
Nylon-Schneidkopf	≤ 2,5	1,5	≤ 2,5	1,5	EN50636-2-91
Kunststoff-Schneidblatt	≤ 2,5	1,5	≤ 2,5	1,5

ENG901-1

- Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.

- Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden.

WARNING:

• Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elektrowerkzeugs in Abhängigkeit von

der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.

- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft).

Symbole

END229-1

Im Folgenden sind die im Zusammenhang mit diesem Gerät verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut.

Besondere Aufmerksamkeit erforderlich.

Lesen Sie die Betriebsanleitung.

Gefahr! Achten Sie auf umherfliegende Gegenstände.

Der Abstand zwischen Werkzeug und Umstehenden muss mindestens 15 m betragen.

Halten Sie umstehende Personen fern.

Der Abstand muss mindestens 15 m betragen.

Tragen Sie einen Helm, eine Brille und Gehörschutz.

Tragen Sie Schutzhandschuhe.

Tragen Sie festes Schuhwerk mit rutschfesten Sohlen. Empfohlen werden Arbeitsschutzschuhe mit Stahlkappen.

Setzen Sie das Werkzeug keiner Feuchtigkeit aus.

Maximal zulässige Drehzahl des Werkzeugs.

Verwenden Sie niemals eine Metallschneide.

Nur für EU-Länder Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll! Gemäß der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

Nur für europäische Länder

ENH040-4

EG-Konformitätserklärung

Makita erklärt, dass die nachfolgende(n) Maschine(n):

Bezeichnung der Maschine(n):

Akku-Rasentrimmer

Nummer/Typ des Modells: DUR366L

Spezifikationen: siehe Tabelle „TECHNISCHE

DATEN".

den folgenden Richtlinien der Europäischen Union genügt/genügen:

2000/14/EG, 2006/42/EG

Sie werden gemäß den folgenden Standards oder Normen gefertigt:

EN60335, EN/ISO11806, EN50636

Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Das Verfahren der Konformitätsbewertung, das in der Richtlinie 2000/14/EG verlangt wird, wurde in Übereinstimmung mit Anhang V durchgeführt.

Mit Kunststoff-Schneidblatt

Gemessener Schallleistungspegel 92 dB (A)

Garantierter Schallleistungspegel 92 dB (A)

Das Verfahren der Konformitätsbewertung, das in der Richtlinie 2000/14/EG verlangt wird, wurde in Übereinstimmung mit Anhang VI durchgeführt. Benannte Stelle:

TÜV Rheinland LGA Products GmbH Tillystraße 2

90431 Nürnberg, Deutschland

Kennnummer der benannten Stelle: 0197

Mit Nylon-Schneidkopf

Gemessener Schallleistungspegel 89 dB (A)

Garantierter Schallleistungspegel 90 dB (A)

1. 1. 2015

Yasushi Fukaya Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

WICHTIGE

SICHERHEITSHINWEISE

GEB109-5

⚠️ WARNUNG! Lesen Sie alle Sicherheitswarnungen und -anweisungen aufmerksam durch. Bei

Nichtbeachten dieser Warnungen und Anweisungen kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen gut auf.

1. Machen Sie sich mit der Bedienung und der ordnungsgemäßen Verwendung der Maschine vertraut.

2. Die Schneidelemente drehen nach dem Ausschalten des Motors eine gewisse Zeit nach.

3. Erlauben Sie Kindern oder Erwachsenen, die diese Anleitungen nicht kennen, niemals den Gebrauch dieser Maschine.

4. Stoppen Sie dieses Werkzeug, wenn sich Personen, vor allem Kinder, oder Haustiere nähern.

5. Betreiben Sie dieses Werkzeug nur bei Tageslicht oder bei ausreichender künstlicher Beleuchtung.

6. Prüfen Sie das Werkzeug vor jeder Nutzung und nach jedem Zwischenfall auf Anzeichen von Verschleiß oder Schäden, und sorgen Sie ggf. für eine Reparatur.

7. Beachten Sie die Verletzungsgefahr, die von allen Mitteln zum Nachstellen der Länge des Faserseils ausgeht. Bringen Sie das Werkzeug nach dem Ausziehen des Schneidfadens wieder in die normale Arbeitsposition, bevor Sie den Motor einschalten.

8. Setzen Sie niemals Schneidelemente aus Metall ein.

9. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder psychischen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen bedient werden, es sei denn, sie werden beaufsichtigt oder wurden in der Anwendung des Geräts von einem Sicherheitsverantwortlichen unterwiesen. Kleinkinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit diesem Gerät spielen.

10. Verwenden Sie das Werkzeug mit äußerster Sorgfalt und Aufmerksamkeit.

11. Betreiben Sie das Werkzeug nur, wenn Sie in guter physischer Verfassung sind. Führen Sie alle Arbeiten ruhig und mit Vorsicht aus. Setzen Sie Ihren gesunden Menschenverstand ein und beachten Sie, dass der Benutzer für Unfälle oder Gefahren mit anderen Personen oder deren Eigentum verantwortlich ist.

12. Betreiben Sie das Werkzeug niemals, wenn Sie sich müde oder krank fühlen oder wenn Sie unter dem Einfluss von Alkohol oder Medikamenten stehen.

13. Schalten Sie das Werkzeug bei jedem Anzeichen eines ungewöhnlichen Verhaltens sofort aus.

Verwendungszweck des Werkzeugs

1. Verwenden Sie das richtige Werkzeug. Der Akku-Rasentrimmer ist ausschließlich zum Schneiden von Gras und leichtem Unkraut vorgesehen. Das Werkzeug darf nicht für andere Zwecke verwendet werden, beispielsweise zum Schneiden von Hecken, da dies zu Verletzungen führen kann.

Persönliche Schutzausrüstung (Abb. 1 und 2)

1. Tragen Sie geeignete Kleidung. Tragen Sie zweckmäßige und geeignete Kleidung, d.h. die Kleidung sollte am Körper anliegen, jedoch ohne zu behindern. Das Tragen von Schmuck und Kleidung, die sich in hohem Gras verfangen können, ist nicht zulässig. Tragen Sie langes Haar unter einer geeigneten Kopfbedeckung.

2. Tragen Sie beim Arbeiten mit dem Werkzeug stets feste Schuhe mit rutschfester Sohle. Derartige Schuhe schützen vor Verletzungen und geben einen sicheren Halt.

3. Tragen Sie eine Schutzbrille.

Sicherheit bezüglich Elektrizität und Akkus

1. Vermeiden Sie gefährliche Umgebungsbedingungen. Verwenden Sie das Werkzeug nicht an feuchten Standorten und setzen Sie es keinem Regen aus. Wenn Wasser in das Werkzeug eindringt, erhöht dies die Gefahr eines elektrischen Schlags.

2. Der Akku darf nur mit dem vom Hersteller vorgegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet, kann bei der Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

3. Elektrowerkzeuge und Elektrogeräte dürfen nur mit den speziell dafür vorgesehenen Akkus verwendet werden. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.

4. Nicht verwendete Akkublöcke dürfen nicht in der Nähe von anderen metallischen Gegenständen wie Büroklammern, Münzen, Schlüssel, Nägeln, Schrauben oder sonstigen metallischen Kleingegenständen aufbewahrt werden, da durch derartige Gegenstände die Gefahr besteht, dass eine leitende Verbindung zwischen den Kontakten hergestellt wird. Ein Kurzschluss der Akkukontakte kann Verbrennungen verursachen oder eine Brandgefahr darstellen.

5. Bei unsachgemäßem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in diesem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Suchen Sie einen Arzt auf, wenn die Flüssigkeit in die Augen gerät. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen und Verbrennungen verursachen.

6. Verbrennen Sie niemals nicht mehr verwendbare Akkus. Die Akkuzelle kann explodieren. Beachten Sie die örtlichen Vorschriften bezüglich Sondervorschriften zur Entsorgung.

7. Öffnen oder beschädigen Sie die Akkus nicht. Austretender Elektrolyt ist ätzend und kann Verletzungen der Augen oder der Haut verursachen. Bei Verschlucken von Elektrolyt kann es zu Vergiftungen kommen.

Starten des Werkzeugs (Abb. 3)

1. Vergewissern Sie sich, dass sich in einem Arbeitsbereich von 15 m keine Kinder oder andere Personen aufhalten, achten Sie außerdem auf Tiere im Arbeitsbereich. Stoppen Sie andernfalls den Betrieb des Werkzeugs.

2. Überprüfen Sie vor jeder Verwendung, ob das Werkzeug betriebssicher ist. Prüfen Sie die Sicherheit des Schneidwerkzeugs und des Schutzes sowie den Ein/Aus-Schalter und Hebel auf Leichtgängigkeit und ordnungsgemäße Funktion. Stellen Sie sicher, dass die Griffe sauber und trocken sind und testen Sie die Funktion des Ein/Aus-Schalters.

3. Überprüfen Sie das Werkzeug vor der Verwendung auf beschädigte Teile. Beschädigte Schutzvorrichtungen oder sonstige beschädigte Teile müssen sorgfältig überprüft werden, um sicherzustellen, dass diese Teile noch ordnungsgemäß funktionieren und ihren beabsichtigten Zweck erfüllen. Überprüfen Sie die Ausrichtung beweglicher Teile, deren Verbindung und ob Teile beschädigt sind. Vergewissern Sie sich darüber hinaus, dass die Montage korrekt ist und keine Umstände vorliegen, die den ordnungsgemäßen Betrieb stören könnten. Sofern in dieser Bedienungsanleitung nicht anders angegeben, müssen beschädigte Schutzvorrichtungen und sonstige beschädigte Teile durch unser autorisiertes Fachpersonal ordnungsgemäß repariert oder ausgetauscht werden.

4. Schalten Sie den Motor nur ein, wenn Hände und Füße nicht in der Nähe des Schneidwerkzeugs sind.

5. Stellen Sie vor dem Starten sicher, dass das Schneidwerkzeug keine harten Gegenstände (Geäst, Steine usw.) berührt, da sich das Schneidwerkzeug beim Starten dreht.

Handhabung

1. Betreiben Sie das Werkzeug niemals, wenn die Schutzvorrichtungen nicht ordnungsgemäß befestigt oder beschädigt sind.
2. Verwenden Sie das Werkzeug nur bei guten Licht- und Sichtverhältnissen. Achten Sie im Winter auf rutschige oder nasse Bereiche, z. B. auf vereiste oder schneebedeckte Flächen (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand.
3. Beachten Sie die Verletzungsgefahr für Füße und Hände durch das Schneidwerkzeug.
4. Halten Sie Hände und Füße zu jeder Zeit von Schneidwerkzeugen fern, dies gilt insbesondere beim Starten des Motors.
5. Schneiden Sie niemals über Hüfthöhe.
6. Betreiben Sie das Werkzeug niemals auf einer Leiter stehend.
7. Arbeiten Sie niemals auf nicht stabilen Flächen.
8. Übernehmen Sie sich nicht. Achten Sie jederzeit auf sicheren Stand und sicheres Gleichgewicht.
9. Achten Sie auch an Hängen immer auf einen sicheren Stand.
10. Sich im normalen Gehtempo bewegen und niemals rennen.
11. Entfernen Sie Sand, Steine, Nägel usw. aus dem Arbeitsbereich. Fremdkörper können das Schneidwerkzeug beschädigen oder davon geschleudert werden, wodurch es zu schweren Verletzungen kommen kann.
12. Berühren Sie niemals gefährliche bewegliche Teile, bevor die Maschine vom Stromnetz getrennt wurde und die gefährlichen beweglichen Teile zum völligen Stillstand gekommen sind.

13. Sollte das Schneidwerkzeug durch Steine oder andere harte Gegenstände getroffen werden, schalten Sie sofort den Motor aus und überprüfen Sie das Schneidwerkzeug.

14. Vergewissern Sie sich vor Beginn des Schnitts, dass das Schneidwerkzeug die volle Arbeitsdrehzahl erreicht hat.

15. Halten Sie das Werkzeug während des Betriebs stets mit beiden Händen. Halten Sie das Werkzeug während des Betriebs niemals mit nur einer Hand. Sorgen Sie immer für einen sicheren Stand.
16. Während des Betriebs müssen alle mit dem Werkzeug gelieferten Schutzvorrichtungen wie beispielsweise Abdeckungen ordnungsgemäß am Werkzeug befestigt sein.
17. Lassen Sie das Werkzeug niemals (außer in einem Notfall) auf den Boden fallen, da dadurch das Werkzeug beschädigt werden kann.
18. Ziehen Sie das Werkzeug beim Umsetzen an einen anderen Ort niemals über den Boden, da das Werkzeug bei dieser Art des Transports beschädigt werden kann.
19. Ziehen Sie in den folgenden Fällen stets den Akkublock vom Werkzeug ab:
20. wenn Sie das Werkzeug unbeaufsichtigt lassen,
21. bevor Sie eine Verstopfung beheben,
22. vor Überprüfen, Reinigen oder sonstigen Arbeiten am Werkzeug,
23. vor dem Vornehmen von Einstellungen, dem Wechseln von Zubehörteilen und dem Einlagern,
24. sobald Sie ungewöhnliche Vibrationen am Werkzeug bemerken,

25. beim Transportieren der Maschine.

26. Üben Sie keinen Druck auf das Werkzeug aus. So können Sie die Aufgaben besser und mit geringerem Verletzungsrisiko bei Auslegungsdrehzahl durchführen.

27. Betreiben Sie Elektrowerkzeuge niemals in explosionsgefährdeten Umgebungen, wie etwa unter Anwesenheit von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub und Dämpfe entzünden können.

28. Legen Sie regelmäßig Pausen ein, damit es nicht zu einem Kontrollverlust aufgrund von Ermüdungserscheinungen kommt. Wir empfehlen, jede Stunde eine Pause von 10 bis 20 Minuten einzulegen.

Wartungsanweisungen

1. Vor dem Beginn von Arbeiten müssen der Zustand des Schneidwerkzeugs, der Schutzeinrichtungen und des Schultergurts überprüft werden.
2. Schalten Sie den Motor aus und entfernen Sie den Akkublock, bevor Sie Wartungsarbeiten durchführen, das Schneidwerkzeug ersetzen oder das Werkzeug oder das Schneidwerkzeug reinigen.
3. Ziehen nach Gebrauch des Werkzeugs den Akkublock ab, und inspizieren Sie ihn auf Schäden.
4. Prüfen Sie das Werkzeug auf lose Befestigungsteile und beschädigte Teile wie z. B. nahezu abgeschnittene Schneidseile im Schneidwerkzeug.
5. Wenn das Werkzeug nicht verwendet wird, lagern Sie das Werkzeug an einem trockenen Ort, der

verschlossen oder sonst wie für Kinder unzugänglich ist.

1. Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatz- und Zubehörteile.
2. Achten Sie stets darauf, dass Belüftungsöffnungen frei von Fremdkörpern sind.
3. Überprüfen und warten Sie das Werkzeug regelmäßig, insbesondere vor und nach der Verwendung. Lassen Sie das Werkzeug ausschließlich von unserem autorisierten Servicecenter reparieren.
4. Halten Sie Griffe trocken, sauber und frei von Öl und Schmiermitteln.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNUNG:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder bei Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen.

WICHTIGE

SICHERHEITSHINWEISE

ENC007-11

FÜR AKKUBLOCK

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.
5. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

1. Werkzeug und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

2. Beschädigte oder verbrauchte Akkus dürfen nicht verbrannt werden. Der Akkublock kann in den Flammen explodieren.

3. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
4. Verwenden Sie niemals einen beschädigten Akku.
5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den gesetzlichen Bestimmungen über Gefahrgüter.

Beim kommerziellen Transport durch Dritte, z. B.

Speditionsunternehmen, sind die besonderen Verpackungs- und Kennzeichnungsvorschriften zu beachten.

Es ist unbedingt erforderlich, einen Fachmann für Gefahrstoffe bei der Vorbereitung der Ware für den Versand zu konsultieren. Bitte beachten Sie auch die geltenden nationalen Bestimmungen, die möglicherweise weitere Maßnahmen vorschreiben. Offene Kontakte müssen abgeklebt oder abgedeckt werden und der Akku muss so verpackt werden, dass er in der Verpackung nicht verrutschen kann.

1. Befolgen Sie die in Ihrem Land geltenden Bestimmungen bzgl. der Entsorgung von Akkus.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

ACHTUNG: Verwenden Sie ausschließlich ginalakkus von Makita.

Die Verwendung von Akkus anderer Hersteller als Makita oder von abgeänderten Akkus kann zu einer Explosion der Akkus und in Konsequenz zu Feuer sowie Personen- und Sachschäden führen. Darüber hinaus verfällt die für das Werkzeug und Ladegerät von Makita gültige Makita-Garantie.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.
2. Ein voll aufgeladener Akkublock darf niemals erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.
3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.
4. Laden Sie den Akkublock auf, wenn Sie diesen für längere Zeit nicht verwenden (mehr als sechs Monate).

BESCHREIBUNG DER BAUTEILE (Abb. 4)

FUNKTIONSBESCHREIBUNG

WARNUNG:

- Schalten Sie das Werkzeug stets aus und nehmen Sie den Akkublock vom Werkzeug ab, bevor Sie Einstellungen oder Funktionsprüfungen am Werkzeug vornehmen. Wenn Sie das Werkzeug nicht ausschalten und den Akkublock nicht abnehmen, kann dies bei einem versehentlichen Starten zu schweren Verletzungen führen.

Einsetzen und Entfernen des Akkublocks (Abb. 5)

ACHTUNG:

- Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder abnehmen. - Halten Sie das Werkzeug und den Akkublock sicher fest, wenn Sie den Akkublock einsetzen oder herausnehmen. Andernfalls könnte Ihnen das Werkzeug oder der Akkublock aus den Händen fallen, sodass das Werkzeug oder der Akkublock beschädigt werden oder diese Verletzungen verursachen.

Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schieben und gleichzeitig den Akkublock aus dem Gerät herausziehen. Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Akkublock ganz ein, bis er mit einem leisen Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz eingerastet.

ACHTUNG:

- Setzen Sie den Akkublock unbedingt ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus dem Werkzeug fallen und Sie oder umstehende Personen verletzen. - Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, haben Sie ihn nicht richtig angesetzt.

HINWEIS:

- Das Werkzeug funktioniert nicht mit nur einem Akkublock.

Werkzeug-/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch aus, um die Lebensdauer des Werkzeugs und des Akkus zu verlängern.

Unter folgenden Bedingungen des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs automatisch stoppen. Unter einigen dieser Bedingungen leuchten die Anzeigeleuchten auf.

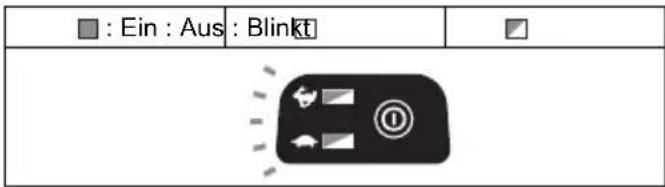

Überlastungsschutz

Wenn es aufgrund von sich verfangenden Unkräutern oder anderen Fremdkörpern zu einer Überlastung des Werkzeugs kommt, stoppt das Werkzeug automatisch und die Anzeigeleuchten ✉ blinken. Schalten Sie in dieser Situation das Werkzeug aus und beenden Sie die Arbeiten, die zu der Überlastung des Werkzeugs geführt haben. Schalten Sie dann das Werkzeug zum erneuten Starten wieder ein.

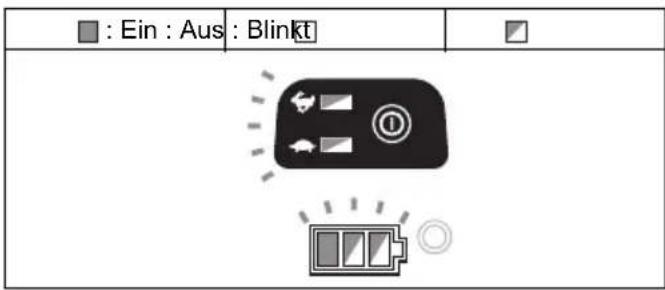

Überhitzungsschutz für das Werkzeug

Ist das Werkzeug überhitzt, stoppt das Werkzeug automatisch und die Anzeigeleuchten ✿ sowie die Akkuanzeige blinken ca. 60 Sekunden lang auf. Lassen Sie in dieser Situation das Werkzeug erst abkühlen, bevor Sie es wieder einschalten.

Tiefentladungsschutz

Bei einer zu geringen Akkuladung stoppt das Werkzeug automatisch. Wenn das Werkzeug selbst bei Drücken der Bedienschalter nicht anspringt, müssen Sie die Akkus aus dem Werkzeug entfernen und aufladen.

Anzeigen der Restladung des Akkus

(Nur für Akkublöcke mit einem „B“ am Ende der Modellnummer.) (Abb. 6)

Drücken Sie zum Anzeigen der Restladung des Akkus die Akkuprüftaste. Die Anzeigenlampen leuchten dann wenige Sekunden lang auf.

Anzeigenlampen			Verbleibende Akkuladung
Leuchtet Aus Blinkt
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Laden Sie den Akku auf.
			Möglicherweise liegt ein Defekt des Akkus vor.

015658

HINWEIS:

- In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand geringfügig vom tatsächlichen Ladezustand abweichen.

Anzeige der verbleibenden Akkuladung

(länderspezifisch) (Abb. 7)

Drücken Sie die Akkuprüftaste, damit die Akkuanzeigen die Höhe der verbleibenden Akkuladung anzeigen. Die Akkuanzeigen beziehen sich auf den jeweiligen Akku.

Anzeige der verbleibenden Akkuladung

Status der Akkuanzeige			Verbleibende Akkuladung
	: Ein : Aus : Blinkt
			50% - 100%
			20% - 50%
			0% - 20%
			Akkublock aufladen

015452

Betätigung des Ein/Aus-Schalters

WARNUNG:

- Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt. Der Betrieb einer Maschine mit einem nicht ordnungsgemäß funktionierenden Schalter kann

zum Kontrollverlust und zu schweren Verletzungen führen.

Halten Sie den Hauptnetzschalter einige Sekunden lang gedrückt, um das Werkzeug einzuschalten.

Drücken Sie den Hauptnetzschalter erneut, um das Werkzeug wieder auszuschalten. (Abb. 8)

Um die versehentliche Betätigung des Ein/Aus-Schalters zu verhindern, ist das Werkzeug mit einer Einschaltsperre ausgestattet.

Ergreifen Sie zum Starten des Werkzeugs den hinteren Griff (die Einschaltspere wird dadurch freigegeben) und betätigen Sie dann den Ein-/Aus-Schalter. Lassen Sie zum Stoppen des Werkzeugs den Ein-/Aus-Schalter los. (Abb. 9)

HINWEIS:

- Das Werkzeug wird automatisch ausgeschaltet, nachdem das Werkzeug für mehr als eine Minute nicht betätigt wurde.

Drehzahleinstellung (Abb. 8)

Die Werkzeugdrehzahl lässt sich durch Antippen des Hauptnetzschalters einstellen.

Bei jedem Antippen des Hauptnetzschalters leuchtet wechselseitig die Anzeigeleuchte bzw. die Anzeigeleuchte auf. steht für hohe Drehzahl und für niedrige Drehzahl.

Umkehrtaste zum Entfernen von Fremdkörpern

WARNUNG:

- Schalten Sie das Werkzeug aus und entfernen Sie den Akkublock, bevor Sie Unkräuter oder Fremdkörper entfernen, die sich im Werkzeug verfangen haben und nicht über die Umkehrfunktion entfernt werden können. Wird die Anweisung zum Ausschalten des Werkzeugs und zur Entnahme des Akkublocks missachtet, kann es zu schweren Verletzungen durch ein unbeabsichtigtes Einschalten des Werkzeugs kommen.

Dieses Werkzeug verfügt über eine Umkehrtaste, mit der die Drehrichtung geändert werden kann. Sie ist nur zum Entfernen von Unkräutern und Fremdkörpern gedacht, die sich im Werkzeug verfangen haben. (Abb. 10) Um die Drehrichtung umzukehren, tippen Sie dann die Umkehrtaste an und betätigen Sie den Ein-/Aus-Schalter, wenn der Werkzeugkopf zum Stillstand gekommen ist. Die Netzanzeige beginnt zu blinken und der Werkzeugkopf dreht sich rückwärts, wenn Sie den Ein-/Ausschalter betätigen.

Um zur normalen Drehrichtung zurückzukehren, lassen Sie den Ein-/Aus-Schalter los und warten Sie bis der Werkzeugkopf steht.

HINWEIS:

• Im Umkehrbetrieb läuft das Werkzeug nur für kurze Zeit und schaltet sich dann automatisch aus.
• Nachdem das Werkzeug zum Stillstand gekommen ist, kehrt es beim nächsten Start zur normalen Drehrichtung zurück.
• Wenn Sie die Umkehrtaste antippen, während sich der Werkzeugkopf dreht, stoppt das Werkzeug und ist dann für den Umkehrbetrieb bereit.

Nylon-Schneidkopf (Sonderzubehör)

HINWEIS:

- Bei stillstehendem Schneidkopf funktioniert das Herausführen des Nylonfadens durch Aufstoßen des Schneidkopfs nicht ordnungsgemäß. (Abb. 11)

Der Nylon-Schneidkopf ist ein Trimmerkopf mit zwei Nylonfäden, die durch das Aufstoßen des Schneidkopfs weiter aus dem Schneidkopf heraustreten.

Damit der Nylonfaden weiter aus dem Kopf heraustritt, muss der Schneidkopf während er sich dreht auf den Boden aufgestoßen werden.

HINWEIS:

Falls der Nylonfaden nicht durch Aufstoßen des Schneidkopfs auf den Boden herausgeführt werden kann, spulen Sie den Nylonfaden neu auf oder tauschen Sie ihn aus (siehe Abschnitt „Wartung“).

MONTAGE

WARNUNG:

• Stellen Sie unbedingt sicher, dass das Werkzeug ausgeschaltet und der Akkublock ausgebaut ist, bevor Sie Arbeiten am Werkzeug vornehmen. Wird die Anweisung zum Ausschalten des Werkzeugs und zur Entnahme des Akkublocks missachtet, kann es zu schweren Verletzungen durch ein unbeabsichtigtes Einschalten des Werkzeugs kommen.
• Starten Sie niemals ein noch nicht vollständig zusammengebautes Werkzeug. Bei Betrieb des Werkzeugs in teilweise zusammengebautem Zustand kann es durch versehentliches Einschalten zu schweren Verletzungen kommen.

Anbringen des Handgriffs (Abb. 12)

Befestigen Sie den Handgriff am Rohr und ziehen Sie ihn mit zwei Sechskantschrauben fest. Achten Sie darauf, dass der Handgriff weiter entfernt als der Aufhänger angebracht wird.

Anbauen der Schutzhaube

WARNUNG:

- Verwenden Sie das Werkzeug niemals ohne die ordnungsgemäß montierte Schutzhaube. Andernfalls kann es zu schweren Verletzungen kommen.

ACHTUNG:

- Achten Sie darauf, dass Sie sich nicht an der Schneide des Nylonfaden-Abschneiders verletzen. (Abb. 13) Richten Sie die Schelle am Rohr mit der Schutzhaube aus. Befestigen Sie sie dann mit Schrauben.

Anbauen des Nylon-Schneidkopfs oder des Kunststoff-Schneidblatts (Sonderzubehör)

ACHTUNG:

- Wenn der Nylon-Schneidkopf / das Kunststoff-Schneidblatt während der Arbeit versehentlich auf einen Stein oder einen harten Gegenstand trifft, stoppen Sie das Werkzeug und prüfen Sie es auf mögliche Beschädigungen. Falls der Nylon-

Schneidkopf/das Kunststoff-Schneidblatt beschädigt ist, sollte er/es sofort ausgetauscht werden. Die Verwendung eines beschädigten Schneidwerkzeugs kann zu schweren Verletzungen führen.

HINWEIS:

- Vergewissern Sie sich, dass Sie einen Original Nylon-Schneidkopf/ein Original Kunststoff-Schneidblatt von Makita verwenden. Drehen Sie das Werkzeug um, damit Sie den Nylon-Schneidkopf leicht austauschen können. Stecken Sie den Innensechskantschlüssel durch die Öffnung im Motorgehäuse und drehen Sie die Aufnahmescheibe, bis der Innensechskantschlüssel in die Aufnahmescheibe einrastet. Platzieren Sie den Nylon-Schneidkopf/das Kunststoff-Schneidblatt direkt auf der Gewindespindel und ziehen Sie ihn/es durch Drehen gegen den Uhrzeigersinn fest. Den Innensechskantschlüssel entfernen. (Abb. 14 und 15) Um den Nylon-Schneidkopf/das Kunststoff-Schneidblatt abzunehmen, drehen Sie ihn/es im Uhrzeigersinn während Sie die Aufnahmescheibe mit dem Innensechskantschlüssel fixieren.

Aufbewahren des

Innensechskantschlüssels (Abb. 16)

Wenn Sie den Innensechskantschlüssel nicht verwenden, bewahren Sie ihn wie in der Abbildung dargestellt auf, damit er nicht verloren geht.

BETRIEB

Korrekte Handhabung des Werkzeugs

Korrekte Körperhaltung (Abb. 17)

WARNUNG:

- Positionieren Sie das Werkzeug immer auf Ihrer rechten Seite. Durch die korrekte Positionierung des Werkzeugs ist eine bestmögliche Kontrolle gewährleistet und wird die Gefahr schwerer Verletzungen durch ein Zurückschlagen des Werkzeugs verringert. - Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über das Werkzeug behalten. Lassen Sie nicht zu, dass das Werkzeug in Ihre Richtung oder in Richtung anderer Personen in Ihrer Nähe abprallt. Bei Verlust der Kontrolle über das Werkzeug kann es zu schweren Verletzungen des Bedieners oder umstehender Personen kommen.

WARTUNG

WARNUNG:

- Stellen Sie unbedingt sicher, dass das Werkzeug ausgeschaltet und der Akkublock ausgebaut ist, bevor Sie Überprüfungen oder Wartungsarbeiten am Werkzeug vornehmen. Wird die Anweisung zum Ausschalten des Werkzeugs und zur Entnahme des Akkublocks missachtet, kann es zu schweren Verletzungen durch ein unbeabsichtigtes Einschalten des Werkzeugs kommen.

HINWEIS:

Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Austauschen des Nylonfadens

WARNUNG:

• Verwenden Sie niemals Metalldraht, Drahtseile oder ähnliches. Verwenden Sie ausschließlich den empfohlenen Nylonfaden, andernfalls kann es zu Beschädigungen des Werkzeugs und zu schweren Verletzungen kommen.
• Vergewissern Sie sich, dass die Abdeckung des Nylon-Schneidkopfes ordnungsgemäß auf dem Gehäuse gesichert ist (siehe folgende Beschreibung). Bei unsachgemäß gesicherter Abdeckung kann der Nylon-Schneidkopf auseinander fliegen und schwere Verletzungen verursachen.

Nehmen Sie die Abdeckung vom Gehäuse ab, indem Sie auf die beiden Riegel in den gegenüberliegenden Schlitzen im Gehäuse drücken. (Abb. 18)

Schneiden Sie einen Nylonfaden auf eine Länge von 3 m. Falten Sie den Schneidfaden so, dass eine Hälfte etwa 80-100 mm länger ist als die andere. (Abb. 19)

Haken Sie die Mitte des neuen Nylonfadens in die Kerbe in der Spulenmitte zwischen den beiden Kanälen für den Nylonfaden ein.

Wickeln Sie beide Enden fest und in Richtung Linksdrehung (markiert durch „LH“ auf dem Spulenkopf) um die Spule. (Abb. 20)

Wickeln Sie etwa 100 mm des Fadens um die Spule und lassen Sie die Enden vorübergehend in der Einkerbung an der Seite der Spule eingehängt. (Abb. 21)

Setzen Sie die Spule auf die Abdeckung, sodass die Kerben und Vorsprünge an der Spule mit denen an der Abdeckung übereinstimmen. Haken Sie nun die Enden des Fadens aus ihren vorübergehenden Positionen aus, und führen Sie den Faden durch die Fadenführungen, sodass die Fäden aus der Abdeckung herausragen. (Abb. 22)

Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Fadenführungen aus. Drücken Sie dann die Abdeckung fest auf das Gehäuse. Vergewissern Sie sich, dass die Laschen richtig in der Abdeckung sitzen. (Abb. 23)

Austauschen des Schneidblatts des Kunststoff-Schneidblatts (Abb. 24)

Tauschen Sie das Schneidblatt aus, wenn es abgenutzt oder beschädigt ist.

Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts dürfen Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden.

PROBLEMBEHEBUNG

Prüfen Sie das Werkzeug erst selbst, bevor Sie eine Reparatur in Auftrag geben. Falls Sie vor einem Problem stehen, das nicht in der Betriebsanleitung erläutert ist, bauen Sie das Werkzeug nicht selbst auseinander.

Wenden Sie sich stattdessen an ein von Makita autorisiertes Servicecenter, in denen stets Makita-Ersatzteile verwendet werden.

Fehlfunktionsstatus Ursache Maßnahme
Motor dreht sich nicht.	Es ist kein Akkublock eingesetzt. Setzen	Sie den Akkublock ein.
	Akkuproblem (Unterspannung)	Laden Sie den Akku wieder auf. Tauschen Sie den Akku aus, falls ein Aufladen keine Wirkung zeigt.
	Das Antriebssystem arbeitet nicht korrekt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Nach kurzer Zeit stoppt der Motor.	Dreht in umgekehrter Richtung.	Ändern Sie die Drehrichtung mithilfe des Umschalters.
	Der Ladezustand des Akkus ist zu niedrig.	Laden Sie den Akku wieder auf. Tauschen Sie den Akku aus, falls ein Aufladen keine Wirkung zeigt.
	Überhitzung.	Schalten Sie das Werkzeug aus und lassen Sie das Werkzeug abkühlen.
Die maximale Drehzahl wird nicht erreicht.	Der Akku wurde nicht ordnungsgemäß eingesetzt.	Setzen Sie den Akkublock wie in dieser Betriebsanleitung beschrieben ein.
	Die Akkuleistung fällt ab.	Laden Sie den Akku wieder auf. Tauschen Sie den Akku aus, falls ein Aufladen keine Wirkung zeigt.
	Das Antriebssystem arbeitet nicht korrekt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Das Schneidwerkzeug dreht sich nicht: Stoppen Sie das Gerät unverzüglich!	Ein Fremdkörper, zum Beispiel ein Ast, ist zwischen Schutz und Nylon-Schneidkopf verklemmt.	Entfernen Sie den Fremdkörper.
	Das Antriebssystem arbeitet nicht korrekt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Abnormale Vibration: Stoppen Sie das Gerät unverzüglich!	Ein Ende des Nylonfadens ist zerbrochen.	Stoßen Sie den sich drehenden Nylon-Schneidkopf auf dem Boden auf, damit Faden nachgeführt wird.
	Das Antriebssystem arbeitet nicht korrekt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Schneidwerkzeug und Motor können nicht gestoppt werden: Entnehmen Sie unverzüglich den Akku!	Fehlfunktion in Elektrik oder Elektronik.	Entnehmen Sie den Akku und wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

010856

SONDERZUBEHÖR

WARNUNG:

- Montieren Sie an diesem Werkzeug kein Schneidblatt und verwenden Sie ausschließlich empfohlene Zubehörteile oder Aufsätze, die in dieser Anleitung aufgeführt sind. Die Verwendung eines Schneidblatts oder anderer Zubehörteile und Aufsätze kann zu schweren Verletzungen führen.

ACHTUNG:

- Für das in diesem Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Nylon-Schneidkopf
  • Nylonfaden (Schneidfaden)
  • Kunststoff-Schneidblatt
  • Original-Akku und Original-Ladegerät von Makita

HINWEIS:

- Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

TÜV Rheinland LGA Products GmbH Tillystraße 2

90431 Nürnberg, Tyskland Identifikationsnummer 0197

Med nylontrimmerhoved Målt lydeffektniveau 89 dB (A)

Garanteret lydeffektniveau 90 dB (A)

1. 1. 2015

TÜV Rheinland LGA Products GmbH Tillystraße 2

90431 Nürnberg, Almanya
