KULLANIM KILAVUZU CUZ60UBEA PANASONIC

• Моля, обърнете се към оторизиран дилър относно валидността на връзките. Kullanım Kılavuzu Klima 90-111 Üniteyi çalıştırmadan önce, lütfen bu çalıştırma talimatlarını dikkatlice okuyunuz ve ileride kullanmak üzere muhafaza ediniz.Ekli Kurulum Talimatları kurulumu yapacak kişinin elinde bulunmalı ve kurulumdan önce okunmalıdır.

• Bağlantı doğrulaması için yetkili bayiye danışınız. Operating Instructions Air Conditioner Model No. Indoor Unit Outdoor Unit

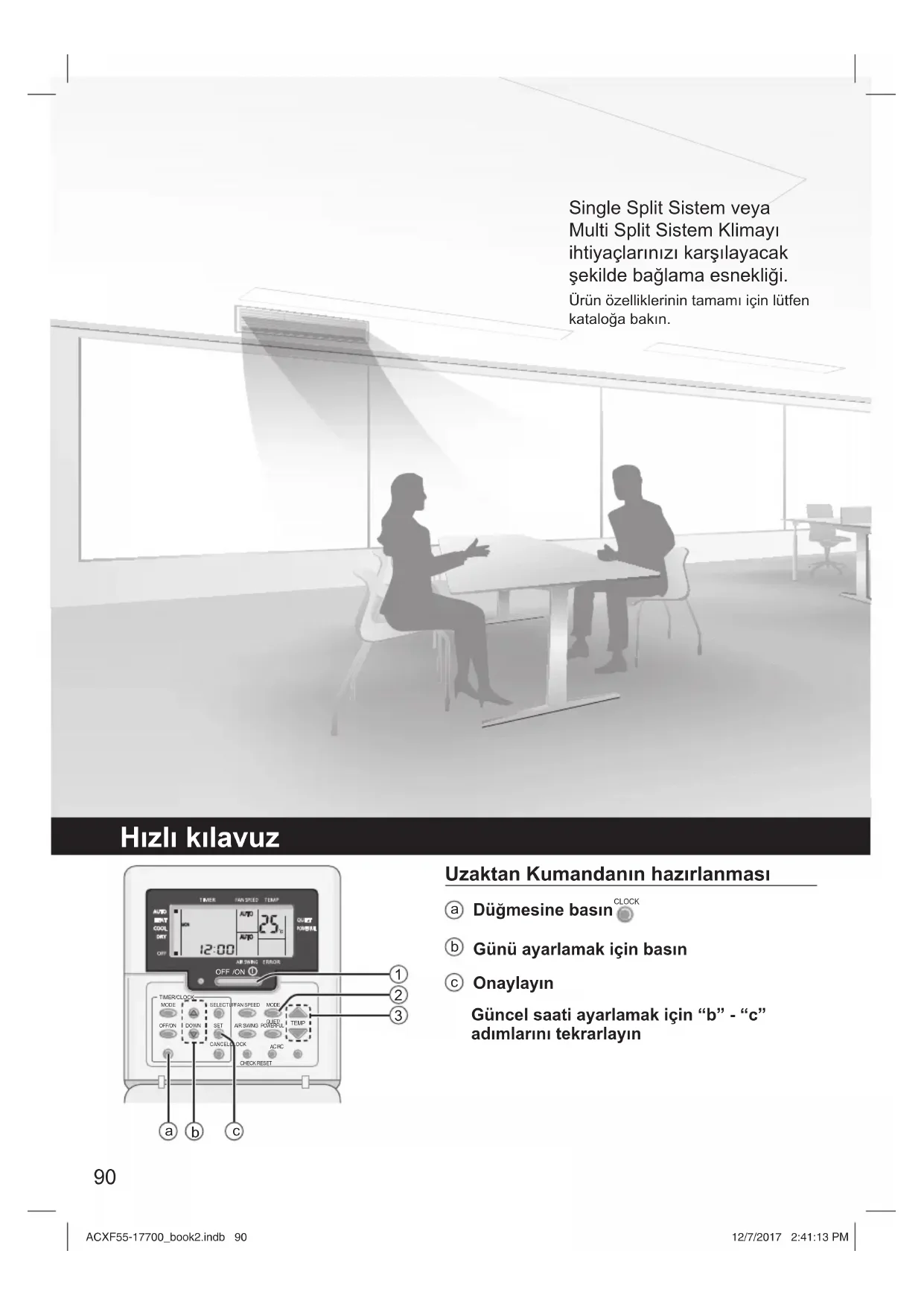

Düğmesine basın CLOCK

Günü ayarlamak için basın

Onaylayın Güncel saati ayarlamak için “b” - “c” adımlarını tekrarlayın Single Split Sistem veya Multi Split Sistem Klimayı ihtiyaçlarınızı karşılayacak şekilde bağlama esnekliği. Ürün özelliklerinin tamamı için lütfen kataloğa bakın. OFF

ACXF55-17700_book2.indb 90ACXF55-17700_book2.indb 90 12/7/2017 2:41:13 PM12/7/2017 2:41:13 PM91 Türkçe İçindekiler Güvenlik önlemleri … 92-103 Kullanma ………… 104-105 Daha Fazlası İçin... …… 106 Temizlik talimatları …… 107 Sorun giderme …… 108-110 Bilgi ……………………… 111 Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Geliştirme faaliyetleri çerçevesinde ürün özellikleri önceden haber verilmeksizin değiştirilebilir. Temel İşlevler

İşlemi başlatmak/durdurmak için OFF

Arzu edilen modu seçmek için MODE 'a basın. DRY AUTO HEAT COOL

Arzu edilen sıcaklığı seçin.

DOWN Seçim aralığı: 16 °C ~ 30 °C / 60 °F ~ 86 °F. Panasonic Klima satın aldığınız için teşekkür ederiz. ACXF55-17700_book2.indb 91ACXF55-17700_book2.indb 91 12/7/2017 2:41:14 PM12/7/2017 2:41:14 PM92 Güvenlik önlemleri UYARI İç ünite ve dış ünite Bu ürün 8 yaşında ve daha büyük çocuklar ve sınırlı fiziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından gözetim altında veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatların verilmesi ve olası tehlikelerin anlatılması durumunda kullanılabilirler. Çocuklar cihazla oynamamlıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Ürün içerisindeki parçaların temizliği, ürünün tamiri, sökülmesi ve yeniden kurulması için yetkili satıcını za veya bir uzmana danışınız. Uygun olmayan kurulum ve onarım, kaçak, elektrik çarpması veya yangına sebep olur. Ürününüzde kullanılan soğutucu tipi için yetkili satıcınız veya bir uzmana danışın. Farklı bir soğutucu kullanılması ürünün hasar görmesine patlamasına ve yaralanmalara yol açabilir. Buz çözme işlemini hızlandırmak veya temizlemek için üreticinin önerdiğinin dışında araç kullanmayın. Uygun olmayan yöntem veya uyumsuz malzeme ürün hasarına, patlamaya ve ciddi yaralanmaya neden olabilir. Ürünü potansiyel olarak patlayıcı ve alev alıcı atmosferi olan yerlere kurmayınız. Aksi durum yangına sebebiyet verebilir. Parmağınızı yada başka objeleri klimanın iç ve dış ünitelerine sokmayınız. Dönen parçalar yaralanmalara yol açabilir. Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız: Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıflandırılmıştır. Bu uygulamalar herkesin erişimine açık olmamalıdır. UYARI Bu işaret ölüm veya ciddi yaralanma uyarısıdır. DİKKAT Bu işaret yaralanma veya maddi hasar uyarısıdır. Uyulması gereken talimatlar aşağıdaki semboller ile sınıflandırılmıştır. Bu işaret YASAK olan işlemleri gösterir. Bu semboller ZORUNLU işlemleri gösterir Hava girişi Hava girişi Hava çıkışı Hava çıkışıUzaktan kumandaDış üniteGüç kaynağıİç üniteHava giriş ağzıHava çıkış ağzı ACXF55-17700_book2.indb 92ACXF55-17700_book2.indb 92 12/7/2017 2:41:14 PM12/7/2017 2:41:14 PM93 Türkçe Güvenlik önlemleri Yıldırım esnasında dış üniteye dokunmayınız. Elektrik çarpmasına neden olabilir. Kendinizi uzun sure direk soğuk havaya maruz bırakmayınız. Ürünün üzerine oturmayınız ve basmayınız. Kazara düşmenize sebep olabilir. Uzaktan kumanda Bebeklerin ve küçük çocukların kazara pilleri yutmasını engellemek için uzaktan kumanda ile oynamalarına izin vermeyiniz. Güç kaynağı Aşırı ısınma ve yangınları önlemek için ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmayan başka kablolar kullanmayınız. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

Diğer ekipmanlarla ortak elektrik şebeke çıkışı kullanmayınız.

Islak ellerle kullanmayınız.

Şebeke kablosunu aşırı bükmeyiniz.

Ürünün açıp kapamasını ürünün fişini söküp takarak yapmayınız. Güç kablosu hasarlanmış ise oluşabilecek zararların önlenmesi için mutlaka üretici, yetkili servis veya başka bir kalifiye personel tarafından değiştirilmelidir. Elektrik çarpması ve yangınların önlenmesi için Toprak Kaçağı Devre Kesici (ELCB) veya Kaçak Akım Koruma Rölesi (RCD) kullanılması tavsiye edilir. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

Fişi düzgün takınız.

Fiş üzerindeki tozlar kuru bir bezle periyodik olarak silinmelidir. Herhangi bir anormallik/arıza görüldüğünde ürünü durdurup fişini çekiniz veya sigortasını kapatınız. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri

Toprak Kaçağı Devre Kesicisinin (ELCB) sık sık atması.

Yanık kokusu alınması.

İç ünitenin su akıtması.

Şebeke kablosunun veya fişin anormal olarak ısınması.

Fan hızının kontrol edilememesi.

Ürünün açıldıktan hemen sonra durması.

Çalışma durduğunda dahi fanın durmaması. Onarım/bakım için derhal yetkili satıcınızla irtibata geçiniz. Elektrik çarpması ve yangınların önlenmesi için bu cihaz mutlaka topraklanmalıdır. Elektrik çarpmasının önlenmesi için aşağıdaki durumlarda güç kaynağının bağlantısı kesilmelidir.: - Temizlik ve servis öncesinde, - Uzun süreli kullanılmama durumunda - Çok yüksek yıldırım aktivitesinin olduğu durumlarda ACXF55-17700_book2.indb 93ACXF55-17700_book2.indb 93 12/7/2017 2:41:14 PM12/7/2017 2:41:14 PM94 Güvenlik önlemleri DİKKAT İç ünite ve dış ünite İç ünitede hasar ve korozyonun önlenmesi için cihazı su, benzen, tiner veya ovma tozları ile yıkamayınız. Hassas cihazlar, yiyecek, hayvanlar, bitkiler sanat eserleri ve diğer nesnelerin korunması için kullanmayınız. Bu durum kalitelerinin bozulmasına v.s. yol açabilir. Alevin yayılmasını önlemek için hava çıkışının önünde yanıcı bir cihaz kullanmayınız. Bitkileri ve hayvanları direk hava akışına maruz bırakmayınız. Keskin alüminyum finlere dokunmayınız, yaralanmalara neden olabilir. Odada cilalama işlemi yapılırken iç üniteyi çalıştırmayınız. İşlem bittikten sonra iç üniteyi çalıştırmadan once odayı iyice havalandırınız. Ürünü, olası hasarları önlemek için yağlı ve dumanlı yerlere kurmayınız. Yaralanmaları önlemek için temizlik amaçlı olarak ürünü sökmeyiniz. İç üniteyi temizlerken dengesiz bir zemine basmayınız. Ürünün üzerine su kabı veya vazo koymayınız. Ürünün içine su kaçabilir ve izolasyonu azaltarak elektrik çarpmalarına neden olabilir. Verimsiz güç kullanımına ve rahatsız edici sıcaklık değişimlerine neden olacağı için, çalışma sırasında pencere veya kapı uzun süreli açılmamalıdır. Su sızıntısı olmaması için tahliye hortumu: -Sıkıca bağlanmalı - Oluklar, kanallar temiz tutulmalı - Suya batırılmamalı Uzun süreli kullanımdan veya alevli bir cihazla çalıştıktan sonra odayı iyice havalandırınız. Uzun bir kullanım süresinden sonra, ürünün düşmesini önlemek için montaj askısının bozulmadığını kontrol ediniz. Uzaktan kumanda Şarj edilebilir (Ni-Cd) piller kullanmayın. Uzaktan kumandaya zarar verebilir. Kumandanın arızalanması ve hasarlanmasını önlemek için :

Ünite uzun süre kullanılmayacaksa pilleri çıkarınız.

Aynı tipteki yeni pilleri yerleştirirken gösterilen yönde takınız. Güç kaynağı Fişi kablodan çekerek çıkarmayın. Elektrik çarpmasına neden olabilir. ACXF55-17700_book2.indb 94ACXF55-17700_book2.indb 94 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM95 Türkçe Güvenlik önlemleri UYARI Bu aygıt R32 (hafif yanıcı soğutucu) ile doldurulmuştur. Soğutucu sızıntısı olursa ve harici bir ateşleme kaynağına maruz kalırsa yangın riski vardır. İç ünite ve dış ünite Aygıt, Amin (m²)'den daha büyük bir odada kurulmalı ve/veya çalıştırılmalı, ateş kaynaklarından ısı/kıvılcım/açık alev veya gazlı aygıtlar, gazlı yemek pişirme, ağ şeklinde gaz besleme sistemleri veya elektrikli soğutma aygıtı vb. gibi tehlikeli bölgelerden uzak tutulmalıdır (Amin (m²) için Bkz. Kurulum talimatları, Tablo A) Soğutucunun koku içermediğine dikkat edin, uygun yanıcı soğutucu gaz detektörlerinin bulunduğundan, çalışır durumda olduğundan ve sızıntıyı uyarabileceğinden emin olunması şiddetle önerilir. Tüm gerekli havalandırma aç ıklıklarını engellerden arındırın. Aygıt basınç altındayken delme veya yakma işlemi yapmayın. Aygıtı ısıya, ateşe, kıvılcıma veya diğer ateşleme kaynaklarına maruz bırakmayın. Aksi takdirde patlayabilir ve yaralanma ya da ölüme neden olabilir. R32 Soğutucusu kullanımı, önlemler Temel tesisat çalışma prosedürleri, klasik soğutucu modeli (R410A, R22) ile aynıdır. Çalışma basınçları R22 soğutucu modellerinden daha yüksek olduğu için, boru tesisatının bazı kısımları, kurulum ve bakım araçları özeldir. Özellikle, R22 soğutucu yeni R32 ile değiştirilirken, dış ünite tarafındaki eski boru tesisatı, havşalı somunlar daima, R32 ve R410A boru tesisatı ve havşalı somunları ile değiştirilmelidir. R32 ve R410A için, dış ünite tarafında aynı havşalı somun ve boru kullanılabilir. Bir sistem içinde farklı soğutma sıvılarının karıştırılmas ı yasaktır. R32 ve R410A soğutucu kullanan modellerin dolum çıkışları, güvenlik nedeniyle, hatalı R22 soğutucu doldurulmasını önlemek amacıyla farklı diş çapına sahiptir. Bu yüzden, önceden kontrol etmeyi unutmayın. [R32 ve R410A dolum çıkışı diş çapı 1/2 inç’dir.] Yabancı maddelerin (yağ, su, vb.) boru tesisatına girmediğinden her zaman emin olun. Ayrıca, boru tesisatı saklanırken, çıkışlar ezilerek, bantlanarak vb. önlem alınmalıdır. (R32 işlemleri R410A gibidir.)

Yanıcı soğutma sıvılarının kullanımında işletim, bakım, onarım ve soğutma suyu geri kazanımı üreticinin tavsiyeleri doğrultusunda eğitimli ve sertifikalı personel tarafından gerçekleştirilmelidir. Bir sistem veya ekipmanın ilgili parçaları üzerinde bir işlem, servis veya bakım gerçekleştiren personel, eğitimli ve sertifikalı olmalıdır. ACXF55-17700_book2.indb 95ACXF55-17700_book2.indb 95 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM96

Soğutma devresinin herhangi bir kısmı (buharlaştırıcılar, hava soğutucuları, AHU, kondenserler veya sıvı alıcılar) veya borular, ısı kaynakları, açık alevler, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcının yakınında bulunmamalıdır.

Kullanıcısı/sahibi veya yetkili temsilcisi, ulusal mevzuatın gerektirdiği durumlarda doğru bir şekilde çalışıp çalışmadığından emin olmak için alarmları, mekanik havalandırmayı ve dedektörleri düzenli olarak yılda bir kez kontrol edecektir.

Bir günlük tutulacaktır. Bu denetimlerin sonuçları günlüğe kaydedilecektir.

Kullanılan alanlarda havalandırma yoksa, herhangi bir tıkanıklık olmadığından emin olun.

Yeni bir soğutma sistemi devreye alınmadan önce sistemi çalıştırmaya yetkili olan kişi, eğitimli ve sertifikalı işletme personeline ilgili talimat kılavuzu temelinde soğutma sisteminin yapısı, denetimi, işletilmesi ve bakımı ve uyulması gereken güvenlik önlemleri ve kullanılan soğutucu sıvının özellikleri ve kullanımı hakkında talimatlar verildiğinden emin olmalıdır.

Eğitimli ve sertifikalı personel için genel gereksinimler aşağıda belirtilmiştir: a) Yanıcı soğutma sıvıları ile ilgili yasalar, düzenlemeler ve standartlar hakkında bilgili olmak; ve b) Yanıcı soğutma sıvılarının kullanımı, kişisel koruyucu ekipman, soğutma sıvısı sızıntısının önlenmesi, silindirlerin taşınması, şarj etme, sızıntı tespiti, geri kazanım ve imhası ile ilgili ayrıntılı bilgi ve beceri sahibi olmak; ve c) Ulusal mevzuat, yönetmelikler ve Standartlardaki gereksinimleri anlamak ve uygulamada kullanabilmek; ve d) Bu uzmanlığı sürdürebilmek için düzenli ve daha ileri eğitimden geçmek.

Yanıcı soğutma sıvıları içeren ürün, havalandırılmayan bir alana, eğer alan Amin’den (m²) daha küçük ise monte edilmemelidir.

Sahada şarj durumunda, soğutma sıvısı yükü üzerinde farklı boru uzunluğundan kaynaklanan etki, sayısal olarak ölçülmeli ve etiketlenmelidir.

Boru hattı kurulumunun minimum düzeyde tutulduğundan emin olun. Dişli boru kullanmaktan kaçının ve aşırı bükülmeye izin vermeyin.

Boru hattı kurulumunun fiziksel hasardan korunduğundan emin olun.

Ulusal gaz düzenlemelerine, yasalara ve mevzuata uygun olmalıdır. Uygulanabilir tüm düzenlemelere göre ilgili yetkilileri bildirin.

Mekanik bağlantılara bakım amaçları için erişilebilir olduğundan emin olun.

Mekanik havalandırmanın gerekmesi halinde, havalandırma delikleri tıkalı olmamalıdır.

Ürün imha edileceği zaman, #12'deki tedbirleri takip edin ve ulusal yönetmeliklere riayet edin. Uygun taşıma işlemleri için her zaman yerel bürolar ile irtibata geçin. Güvenlik önlemleri ACXF55-17700_book2.indb 96ACXF55-17700_book2.indb 96 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM97 Türkçe

2. Hizmete hazırlama

Sistem, kullanıcı veya sorumlu kişi tarafından çalıştırılan eğitimli ve sertifikalı bir servis personeli tarafından muayene edilir, düzenli olarak denetlenir ve bakımı yapılır.

Gerçek soğutma sıvısı yük ölçüsü, soğutucu gaz içeren bölümlerin monte edildiği oda ölçüsüne uygun olmalıdır.

Soğutma sıvısı yükünün sızıntı yapmadığından emin olun.

Bir soğutucu gaz devresi üzerinde çalışan veya içine giren herhangi bir vasıflı kişi, sanayi onaylı değerlendirme şartnamesine uygun olarak güvenli şekilde soğutucu gazları taşıma yetkisi veren sanayi onaylı değerlendirme merciinden geçerli bir sertifikaya sahip olmalıdır.

Hizmete hazırlama işlemi, sadece ekipman üreticisi tarafından önerildiği gibi yerine getirilmelidir. Başka vasıflı personelin yardımını gerektiren bakım ve onarım işlemleri, yanıcı soğutucu gazların kullanımı konusunda yetkili kişinin gözetimi altında yerine getirilmelidir.

Hizmete hazırlama işlemi, sadece üretici firma tarafından önerildiği gibi yerine getirilmelidir. 2-2. Çalışma

Yanıcı soğutucu gazlar içeren sistemler üzerinde çalışmaya başlamadan önce, güvenlik kontrolleri tutuşturma riskinin azaltılmasını sağlamak için gereklidir. Soğutma sistemindeki onarım işlemleri için,#2-2 ila #2-8 arasında aktarılan tedbirler sistem üzerinde çalışmaya başlamadan önce takip edilmelidir.

Çalışma yerine getirilirken mevcut olan yanıcı bir gaz ya da buhar riskini minimuma indirmek için kontrollü bir prosedür altında çalışma yapılmalıdır.

Tüm bakım personeli ve bölgede çalışan diğer personel, eğitimli olmalı ve yerine getirilen çalışmanın niteliğine göre denetlenmelidir.

Etrafı çevrili alanlarda çalışmaktan kaçının. Her zaman kaynağından, en az 2 metre güvenlik mesafesi veya en az 2 metre yarıçapında serbest bir alan oluşturun.

Koşullar izin verdiği sürece, solunum koruma tertibatı dahil, uygun koruyucu ekipmanları giyin.

Alan içindeki koşulların herhangi bir yanıcı malzemenin kullanım sınırı ile emniyetli hale getirilmesini sağlayın. Tüm tutuşturma kaynaklarını ve sıcak metal yüzeyleri uzak tutun. Güvenlik önlemleri ACXF55-17700_book2.indb 97ACXF55-17700_book2.indb 97 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM98 2-3. Soğutucu gaz varlığının kontrol edilmesi

Alan, teknisyenin potansiyel olarak yanıcı atmosferlerin farkında olmasını sağlamak için, çalışma öncesi ve sırasında uygun bir soğutucu gaz detektörü ile kontrol edilmelidir.

Kullanılan kaçak detektörü ekipmanının yanıcı soğutucu gazlar ile kullanılmaya uygun, örn. kıvılcım çıkarmaz, gerektiği gibi mühürlenmiş veya kendinden güvenlikli olduğundan emin olun.

Sızıntı/sıçrama olması halinde, alanı derhal havalandırın ve rüzgara karşı ve taşmadan/tahliyeden uzak durun.

Sızıntı/sıçrama olması halinde, insanlara kaçak/taşma rüzgarını arkadan almalarını söyleyin, derhal tehlikeli alanı izole edin ve yetkili olmayan personeli dışarıda bırakın. 2-4. Yangın söndürücünün varlığı

Soğutma ekipmanı ya da herhangi bir birleşik bölüm üzerinde herhangi bir sıcak çalışmanın yapılması gerekirse, uygun bir yangın söndürme ekipmanı el altında bulundurulmalıdır.

Yükleme alanının yakınında kuru toz veya CO

yangın söndürücüsü bulundurun. 2-5. Tutuşturma kaynakları yok

Yanıcı soğutucu gaz içeren ya da içermiş olan herhangi bir boru hattını kapsayan bir soğutma sistemi ile ilgili çalışma yapan hiç kimse, yangın ya da patlama riskine neden olabilecek şekilde herhangi bir tutuşturma kaynağı kullanmamalıdır. Böyle bir çalışmayı yerine getirirken sigara içmemelidir.

Sigara içmek gibi tüm olası tutuşturma kaynakları, yanıcı soğutucu gazın etraftaki alanda muhtemelen serbest kaldığı, kurulum, onarım, çıkarma ve imha etme yerinden yeterince uzakta tutulmalıdır.

Çalışmaya başlamadan önce, ekipmanın etrafındaki alan yanma tehlikelerinin veya tutuşturma risklerinin olmadığından emin olmak için gözden geçirilmelidir.

“Sigara İçilmez” işaretleri konmalıdır. 2-6. Havalandırılan alan

Alanın açıkta olduğundan veya sisteme girmeden veya herhangi bir sıcak işlem yapmadan önce gerektiği şekilde havalandırıldığından emin olun.

Havalandırma derecesi, çalışmanın yapıldığı süre boyunca sürekli olmalıdır.

Havalandırma, herhangi bir serbest bırakılmış soğutucu gazı emniyetli bir şekilde dağıtmalı ve tercihen atmosferin içine dışarıdan çıkarmalıdır. Güvenlik önlemleri ACXF55-17700_book2.indb 98ACXF55-17700_book2.indb 98 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM99 Türkçe 2-7. Soğutma ekipmanındaki kontroller

Elektrik bileşenleri yüklendiği yerde, amaca ve doğru şartnameye uygun olmalıdırlar.

Her zaman, üretici firmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

Şüphe duyulursa, destek için üretici firmanın teknik departmanına danışın.

Aşağıdaki kontroller, yanıcı soğutucu gaz kullanan tesisatlara tatbik edilmelidir.

Yük ölçüsü, soğutucu gaz içeren bölümlerin monte edildiği oda ölçüsüne uygun olmalıdır.

Havalandırma mekanizmaları ve çıkış ağızları, yeterli düzeyde çalışıyor olmalı ve tıkalı olmamalıdır.

Eğer dolaylı bir soğutma devresi kullanılıyorsa, ikincil devre soğutucu gazın varlığı açısından kontrol edilmelidir.

Ekipmandaki işaretler, görülebilir ve okunaklı olmalıdır. Okunaksız olan markalama ve işaretler düzeltilmelidir.

Soğutma borusu veya bileşenleri, bileşenler aşınmaya doğası gereği dayanıklı olan veya aşınmaya karşı uygun şekilde korunan malzemelerden üretilmemişlerse, soğutucu içeren bileşenleri aşındırabilen herhangi bir maddeye maruz kalma ihtimali olmayan bir pozisyona monte edilmelidir. 2-8. Elektrikli cihazlardaki kontroller

Elektrik bileşenlerindeki onarım ve bakım işlemleri, ilk güvenlik kontrollerini ve bileşen kontrol prosedürlerini kapsamalıdır.

İlk güvenlik kontrolleri, şunlarla sınırlı olmalıdır:-

Kapasitörlerin boşaltılması: kıvılcım olasılığını önlemek için emniyetli bir şekilde yapılmalıdır.

Elektrik yüklü elektrik bileşenlerinin olmadığı ve elektrik tellerinin sistem yüklenirken, kurtarılırken veya temizlenirken açıkta olmadığı.

Topraklamanın sürekliliği.

Her zaman, üretici firmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

Şüphe duyulursa, destek için üretici firmanın teknik departmanına danışın.

Eğer güvenliği tehlikeye atabilen bir hata mevcut ise, hiçbir güç kaynağı, yeterince ilgileninceye kadar, devreye bağlı olmamalıdır.

Eğer hata hemen düzeltilemiyor fakat çalışmaya devam etmek gerekiyor ise, uygun bir geçici çözüm bulunmalıdır.

Ekipmanın sahibi bilgilendirilmeli veya ekipman sahibine rapor verilmelidir, bu nedenle sonraki bölümde tüm parçaların bilgisi verilmektedir. Güvenlik önlemleri ACXF55-17700_book2.indb 99ACXF55-17700_book2.indb 99 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM100

3. Mühürlü bileşenlerdeki onarım

Mühürlü bileşenlerdeki onarım işlemleri sırasında, tüm güç kaynaklarının bağlantısı mühürlü herhangi bir kapak çıkarılmadan önce, vb. çalışan ekipmandan kesilmelidir.

Hizmete alma işlemi sırasında ekipmanda bir güç kaynağının olması kesinlikle gerekli ise, sızıntı tespitinin kalıcı bir çalışma şekli potansiyel bir tehlikeli durumu bildirmek için en kritik noktaya yerleştirilmelidir.

Elektrikli bileşenler üzerinde çalışırken kılıfın koruma seviyesi etkilenecek şekilde değiştirilmemesini sağlamak için aşağıdakilere dikkat edilmelidir. Bu, kablolardaki hasarları, bağlantı sayısının fazla olmasını, orijinal şartnameye göre yapılmamış terminalleri, contalardaki hasarları, hatalı rakor montajını, vb. içerir.

Aygıtların emniyetli şekilde monte edildiğinden emin olun.

Contaların veya sızdırmazlık malzemelerinin yanıcı atmosferlerin girişini önleme amacına artık hizmet etmeyecek şekilde aşınmaya uğramadığından emin olun.

Yedek parçalar, üretici firmanın şartnamesine uygun olmalıdır. NOT: Silikon sızdırmazlık malzemesinin kullanımı, kaçak tespit ekipmanının bazı tiplerinin etkinliğini engelleyebilir. Kendinden güvenlikli bileşenlerin üzerinde çalışmadan önce izole edilmesi gerekmez.

4. Kendinden güvenlikli bileşenlerdeki

Kullanılan ekipman için izin verilen, kabul edilebilir gerilim ve akım sınırlarını aşmamasını sağlamadan, devreye herhangi bir kalıcı endüktif ya da kapasite yükü tatbik etmeyin.

Kendinden güvenlikli bileşenler, sadece yanıcı bir atmosferin varlığında çalışabilen tipte olmalıdır.

Test aygıtları, doğru sınıfta olmalıdır.

Bileşenleri sadece üretici firma tarafından belirtilen parçalar ile değiştirin. Üretici firma tarafından belirtilmemiş parçalar, bir kaçaktan atmosferde soğutucu gazın tutuşmasına neden olabilir.

Kabloların aşınmaya, paslanmaya, aşırı basınca, vibrasyona, keskin kenarlara ya da herhangi bir başka olumsuz çevresel etkilere maruz kalmayacağını kontrol edin.

Kontrol, kompresörler veya fanlar gibi kaynakların yol açtığı yıpranma etkilerini veya aralıksız vibrasyonu da göz önünde bulundurmalıdır.

6. Yanıcı soğutucu gazların tespit

Hiçbir koşulda, potansiyel tutuşturma kaynakları soğutucu gaz kaçaklarını araştırırken veya tespit ederken kullanılmamalıdır.

Halojen el feneri (ya da çıplak bir alev kullanan herhangi bir başka detektör) kullanılmamalıdır. Güvenlik önlemleri ACXF55-17700_book2.indb 100ACXF55-17700_book2.indb 100 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM101 Türkçe

7. Kaçak tespit etme yöntemleri

Aşağıdaki sızıntı tespit yöntemleri tüm soğutma sıvısı sistemleri için kabul edilebilir sayılır.

/sn veya daha yüksek kapasiteli, örneğin helyum yoklayıcı gibi bir algılama ekipmanı kullanırken sızıntı tespit edilmemelidir.

Elektronik kaçak detektörleri, yanıcı soğutucu gazları tespit etmek için kullanılmalıdır fakat hassasiyet yeterli olmayabilir ya da yeniden kalibre edilmesi gerekebilir. (Tespit ekipmanı, soğutucu olmayan bir alanda kalibre edilmelidir.)

Detektörün potansiyel tutuşturma kaynağı olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun.

Kaçak tespit ekipmanı, soğutucu gazın LFL yüzdesinde ayarlanmalı ve kullanılan soğutucuya kalibre edilmelidir ve uygun olan gaz yüzdesi (maksimum %25) onaylanmalıdır.

Kaçak tespit akışkanları, çoğu soğutucu ile kullanıma uygundur fakat klor içeren deterjanların kullanılmasından kaçınılmalıdır çünkü klor soğutucu gaz ile tepkimeye girebilir ve bakır boru hattının paslanmasına neden olabilir.

Eğer kaçaktan şüpheleniliyorsa, tüm çıplak alevler kaldırılmalı/ söndürülmelidir.

Eğer bir soğutucu gaz sızıntısı lehimleme gerektirirse, soğutucu gazın tamamı sistemden kurtarılmalı ya da kaçaktan uzakta sistemin bir bölümünde izole edilmelidir (kapama valfleri aracılığıyla). Oksijensiz nitrojen (OFN), daha sonra hem lehimleme işleminden önce hem de bu işlem sırasında sistemden temizlenmelidir. OFN = oksijensiz nitrojen, atıl gaz türü.

8. Kaldırma ve boşaltma

Onarım işlemleri yapmak – veya herhangi bir başka amaç için – soğutucu gaz devresine girilirken, klasik prosedürler kullanılmalıdır. Bununla beraber, tutuşabilirlik söz konusu olduğundan en iyi uygulamanın takip edilmesi önemlidir. Aşağıdaki prosedüre riayet edilmelidir: soğutucu gazı kaldırın -> devreyi etkisiz gaz ile temizleyin -> boşaltın -> etkisiz gaz ile tekrar temizleyin -> devreyi keserek ya da lehimleyerek açın

Soğutucu gaz yükü, doğru kurtarma silindirlerinin içinde değerlendirilmelidir.

Sistem, ünitenin güvenliğini sağlamak için OFN ile “boşaltılmalıdır”.

Bu işlemin birkaç defa tekrar edilmesi gerekebilir.

Sıkıştırılmış hava ya da oksijen, bu görev için kullanılmamalıdır.

Boşaltma, OFN ile sistemdeki vakumu keserek ve çalışma basıncına ulaşıncaya kadar doldurmaya devam ederek, daha sonra atmosferde havalandırarak ve son olarak bir vakuma indirerek elde edilmelidir.

Bu işlem, sistem içinde soğutucu gaz kalmayıncaya kadar tekrar edilmelidir.

Nihai OFN yüklemesi kullanıldığı zaman, sistem çalışmayı gerçekleştirmek için atmosferik basınçta boşaltılmalıdır.

Bu işlem, boru hattı üzerindeki sert lehimleme işlemleri yapılması gerekiyorsa, kesinlikle gereklidir.

Vakum pompası için çıkış ağzının herhangi bir tutuşturma kaynağına yakın olmadığından ve havalandırmanın mevcut olduğundan emin olun. Güvenlik önlemleri ACXF55-17700_book2.indb 101ACXF55-17700_book2.indb 101 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM102

9. Yükleme prosedürleri

Klasik yükleme prosedürlerine ek olarak, aşağıdaki gereklilikler takip edilmelidir.

Yükleme ekipmanı kullanılırken, farklı soğutucu gazların bulaşmadığından emin olun.

Hortumlar ya da hatlar, içlerinde bulunan soğutucu gaz miktarını minimuma indirmek için mümkün olduğunca kısa olmalıdır.

Silindirler, dik tutulmalıdır.

Soğutma sisteminin soğutucu gaz ile sistemi yüklemeden önce topraklandığından emin olun.

Yükleme işlemi tamamlandığı zaman (henüz tamamlanmamışsa), sistemi etiketleyin.

Soğutma sistemini çok fazla doldurmamaya çok dikkat edilmelidir.

Sistemi yeniden yükleme işleminden önce, OFN ile basınç testi yapılmalıdır (bkz. #7).

Sistemde, yükleme işlemi tamamlandığı zaman fakat çalıştırmadan önce kaçak testi yapılmalıdır.

Sonraki kaçak testi, çalışma yerini terk etmeden önce yapılmalıdır.

Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

10. Hizmet dışı bırakma

Bu prosedürü yerine getirmeden önce, teknisyenin ekipman ve tüm detayları hakkında tamamen bilgisi olması gerekir.

Tüm soğutucu gazların emniyetli şekilde kurtarılması önerilen bir uygulamadır.

Görev yerine getirilmeden önce, yenilenmiş soğutucu gaz yeniden kullanılmadan önce analiz yapılmasının gerekmesi halinde, bir yağ ve soğutucu gaz örneği alınmalıdır.

Elektrik gücünün, görev başlatılmadan önce, kullanılabilir durumda olması gerekir. a) Ekipman ve yaptığı işlem hakkında bilgi sahibi olun. b) Sistemi elektriksel olarak izole edin. c) Prosedüre girişmeden önce:

mekanik taşıma ekipmanları, gerekirse, soğutucu gaz silindirlerini taşımak için kullanılabilir;

tüm kişisel koruyucu ekipmanlar, mevcut ve doğru şekilde kullanılabilir olmalıdır;

kurtarma işlemi, yetkili bir kişi tarafından her zaman kontrol edilmelidir;

kurtarma ekipmanları ve silindirler, gereken standartlara uygun olmalıdır. d) Mümkünse, soğutucu sistemi toplayın. e) Eğer vakum mümkün değilse, soğutucu gazın sistemin muhtelif bölümlerinden kaldırılabilmesi için bir dağıtıcı yapın. f) Silindirin kurtarma işlemi yapılmadan önce ölçekler üzerinde yer aldığından emin olun. g) Kurtarma makinesini başlatın ve üretici fi rmanın talimatlarına uygun olarak çalıştırın. h) Silindirleri çok fazla doldurmayın. (Maks. %80 hacimli sıvı yüklentisi). Güvenlik önlemleri ACXF55-17700_book2.indb 102ACXF55-17700_book2.indb 102 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM103 Türkçe

i) Silindirin maksimum çalışma

basıncını, kısa süreliğine de olsa, aşmayın. j) Silindirler doğru şekilde doldurulduğu ve işlem tamamlandığı zaman, silindirlerin ve ekipmanın çalışma yerinden derhal çıkarıldığından ve tüm izolasyon valfl erinin kapatıldığından emin olun. k) Kurtarılan soğutucu gaz, temizlenmeden ve kontrol edilmeden, başka bir soğutma sistemine yüklenmemelidir.

Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

Ekipman, hizmet dışı bırakıldığını ve soğutucu gazın boşaltıldığını belirten şekilde etiketlenmelidir.

Etikete tarih yazılıp imzalanmalıdır.

Ekipman üzerinde, ekipmanın yanıcı soğutucu gaz içerdiğini belirten şekilde etiketler olduğundan emin olun.

Bir sistemden soğutucu gazı kaldırırken, gerek hizmete hazırlama gerekse hizmet dışı bırakma işlemleri için, tüm soğutucu gazların emniyetli şekilde kaldırılması önerilen bir uygulamadır.

Soğutucu gazı silindirlere gönderirken, sadece uygun soğutucu gaz kurtarma silindirlerinin kullanıldığından emin olun.

Toplam sistem yükünü tutmak için doğru sayıda silindirin kullanılabilir olduğundan emin olun.

Kullanılacak tüm silindirler, kurtarılan soğutucu gaz için tasarlanmış ve o soğutucu gaz için etiketlenmiş olmalıdır (örn. soğutucu gazın kurtarılması için özel silindirler).

Silindirler, basınç giderme valfine sahip olmalı ve iyi işler durumda olan kapama valfleri ile birleştirilmelidir.

Kurtarma silindirleri boşaltılmalı ve mümkünse, kurtarma işleminden önce soğutulmalıdır.

Kurtarma ekipmanı, ilgili ekipmana ilişkin bir dizi talimat ile birlikte iyi işler durumda ve yanıcı soğutucu gazların kurtarılması için uygun olacaktır.

Ayrıca, bir dizi kalibre edilmiş yaylı baskül mevcut ve iyi işler durumda olmalıdır.

Hortumlar, sızdırmaz bağlantı kesme rakorlarına sahip olmalı ve iyi durumda olmalıdır.

Kurtarma makinesini kullanmadan önce, düzgün çalıştığını, uygun şekilde bakımının yapıldığını ve herhangi bir birleşik elektrik bileşeninin soğutucu gazın serbest kalması halinde tutuşturmayı önlemek için mühürlendiğini kontrol edin. Şüphe duyulması halinde, üretici firmaya danışın.

Kurtarılan soğutucu gaz, doğru kurtarma silindirindeki soğutucu gaz tedarikçisine ve düzenlenen ilişkin Atık Nakil Notuna iade edilmelidir.

Soğutucu gazları, kurtarma ünitelerinde ve özellikle silindirlerde karıştırmayın.

Kompresörlerin ya da kompresör yağlarının çıkarılması gerekirse, yanıcı soğutucu gazın yağlayıcı içinde kalmadığından emin olmak için kabul edilebilir bir düzeyde boşaltılmalarını sağlayın.

Boşaltma işlemi, kompresörün tedarikçilere iade edilmeden önce yerine getirilmelidir.

Sadece kompresör gövdesindeki elektrikli ısıtma bu işlemi hızlandırmak için kullanılmalıdır.

Yağ bir sistemden tahliye edildiği zaman, bu işlem emniyetli bir şekilde yerine getirilmelidir. Güvenlik önlemleri ACXF55-17700_book2.indb 103ACXF55-17700_book2.indb 103 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM104 Kullanma FAN SPEED Fan hızını seçmek için (Uzaktan kumanda ekranı)

• AUTO konumunda iç ünite fan hızı, çalışma moduna göre otomatik olarak seçilir. MODE Çalışma modunu seçmek için AUTO - ahatınız için HEAT (ISITMA) - Sıcak havanın keyfini çıkarmak için COOL (SOĞUTMA) - Serin havanın keyfini çıkarmak için DRY (NEM ALMA) - Ortamdaki nemin uzaklaştırılması için QUIET/POWERFU

Güçlü / Sessiz Modları arasında geçiş yapmak için

QUIET POWERFUL NORMAL

QUIET (SESSİZ): Sessiz çalışmanın keyfini çıkarmak için

• Bu işlem hava akış sesini azaltır. OFF

SET SELECTUP DOWN AC RC Uzaktan kumanda ekranı Sıcaklığı °C veya °F cinsinden göstermek için basıp 10 saniye kadar bekleyiniz. Uzaktan kumandanın önceki ayarlarına dönmek için basın. Normal çalışmada kullanılmaz. Geçerli değildir POWERFUL (GÜÇLÜ): Sıcaklığa hızlıca ulaşmak için

• Bu işlem 20 dakika sonra otomatik olarak durur.

• 20 dakikalık çalışmanın ardından POWERFUL (GÜÇLÜ) göstergesini kaldırmak için, QUIET/ POWERFU

düğmesine tekrar basın. Tüm çalışma modlarında devreye alınabilir ve ilgili tuşa tekrar basılarak devreden çıkarılabilir. Günlük zamanlayıcı ayarı Üniteyi ayarlanmış bir zamanda ON (AÇMAK) veya OFF (KAPATMAK) içindir. TIMER/CLOCKCANCELCLOCKSELECT

Zamanlayıcı moduna girmek için TIMER (ZAMANLAYICI) MODE düğmesine basın

• Ekranı saatten zamanlayıcıya (veya tersi) değiştirmek için bir kez basın.

• Ekranı günlük zamanlayıcıdan haftalık zamanlayıcıya (veya tersi) değiştirmek için 4 saniye basın.

ON (AÇMAK) veya OFF (KAPATMAK) zamanlayıcısını seçiniz. Örnek: 22:00'de OFF OFF/ON

• İptal etmek için CANCE

ON (AÇMAK) zamanlayıcısı ayarlandığında ünite istenilen sıcaklığa zamanında ulaşmak için ayar zamanından önce çalışmaya başlayabilir.

Zamanlayıcının çalışması kumanda üzerinden ayarlanan saate bağlıdır ve bir kez ayarlandıktan sonra günlük olarak tekrar eder.

Güncel zamana en yakın olan zamanlayıcı ilk olarak etkinleştirilir.

Zamanlayıcı manuel olarak veya elektrik kesintisi sonucu iptal edilirse, önceki ayara SET düğmesine basarak geri dönebilirsiniz. ACXF55-17700_book2.indb 104ACXF55-17700_book2.indb 104 12/7/2017 2:41:15 PM12/7/2017 2:41:15 PM105 Türkçe Kullanma Haftalık zamanlayıcı ayarı Herhangi bir günde maks. 6 program ayarlayarak enerji tasarrufu yapabilmenizi sağlar. TIMER/CLOCKCANCELCLOCKSELECT

Zamanlayıcı işlevi seçilirse yanar Bir gün içindeki program numarası (1 ~ 6) Seçilecek zaman (10 dakikalık adımlar) ON (AÇMAK) Zamanlayıcısı OFF (KAPATMAK) Zamanlayıcısı Seçilecek gün Seçilen günü belirtir Zamanlayıcının çalışacağı bir sonraki günü belirtir

1. Ekranı haftalık zamanlayıcı olarak değiştirmek için

TIMER (ZAMANLAYICI) MODE düğmesine 4 saniye basın.

2. İstediğiniz günü seçmek için TIMER

veya DOWN düğmesine basın.

3. Seçiminizi onaylamak için

SELECT düğmesine basın.

4. “1” yanıp söner; program 1'i ayarlamak için

SELECT düğmesine basın.

ON (AÇMAK) veya OFF (KAPATMAK) zamanlayıcısını seçmek için TIMER (ZAMANLAYICI) OFF/ON düğmesine basın.

6. İstediğiniz saati seçmek için TIMER

veya DOWN düğmesine basın. Zamanlayıcıyı istediğiniz sıcaklıkla birlikte ayarlamak istiyorsanız sıcaklığı seçmek için TEMP düğmesine basın.

7. Program 1'i onaylamak için

SET düğmesine basın. Seçilen gün ile vurgulanır.

2 saniye sonra ekran bir sonraki programa geçer. 2 - 6 arası programları ayarlamak için 4- 7 arası adımları tekrarlayın.

Zamanlayıcının ayarlanması sırasında 30 saniye içinde hiçbir düğmeye basılmazsa veya SET düğmesine basılırsa, o andaki ayar onaylanır ve zamanlayıcının ayarlanması sona erer. Güncel zamanlayıcı programını kontrol etmek için

1. TIMER (ZAMANLAYICI)

MODE düğmesine basarak zamanlayıcı moduna girin, SELECT düğmesine basarak gün ayarına girin.

2. İstediğiniz gün görüntülenene kadar TIMER

veya DOWN düğmesine basın, seçiminizi onaylamak için SELECT düğmesine basın.

3. Ayarlanan programları kontrol etmek için TIMER

veya DOWN düğmesine basın. Güncel zamanlayıcı programını değiştirmek veya yeni bir zamanlayıcı programı eklemek için

1. TIMER (ZAMANLAYICI)

MODE düğmesine basarak zamanlayıcı moduna girin, SELECT düğmesine basarak gün ayarına girin.

2. İstediğiniz gün görüntülenene kadar TIMER

veya DOWN düğmesine basın.

3. Mevcut zamanlayıcı programını değiştirmek veya

herhangi bir zamanlayıcı programı eklemek için "Haftalık zamanlayıcı ayarı" ndaki 4 - 7 arası adımları uygulayın. Güncel zamanlayıcı programını iptal etmek için

SELECT düğmesine basın.

2. İstediğiniz gün görüntülenene kadar TIMER

veya DOWN düğmesine basın, program ayarına girmek için SELECT düğmesine basın.

3. İstediğiniz program görüntülenene kadar TIMER

veya DOWN öğesine basın. Programı iptal etmek için CANCEL düğmesine basın; kaybolur. Haftalık zamanlayıcıyı etkinleştirmek/devre dışı bırakmak için

Haftalık zamanlayıcı ayarını devre dışı bırakmak için önce TIMER (ZAMANLAYICI) MODE ardından da CANCE

Önceki haftalık zamanlayıcı ayarını etkinleştirmek için önce TIMER (ZAMANLAYICI) MODE ardından da SET düğmesine basın. Not

Günlük zamanlayıcı ile haftalık zamanlayıcı aynı anda etkinleştirilemez.

Aynı zamanlayıcı programı aynı gün içinde ayarlanamaz. Zamanlayıcıyı ayarlamak için ACXF55-17700_book2.indb 105ACXF55-17700_book2.indb 105 12/7/2017 2:41:16 PM12/7/2017 2:41:16 PM106 Çalışma modu

• İç üniteleri teker teker veya aynı anda çalıştırmak mümkündür. Çalışma önceliği ilk çalıştırılan üniteye verilir.

• Çalışma sırasında farklı iç üniteler için aynı anda HEAT (ISITMA) ve COOL (SOĞUTMA) modları etkinleştirilemez.

• Güç göstergesinin yanıp sönmesi ünitenin farklı çalışma modundan dolayı beklemede olduğunu gösterir. AUTO : Rahatınız için. Tekli

• Klima her 10 dakikada bir ayar sıcaklığı ve oda sıcaklığına göre çalışma modunu seçer. Çoklu

• Klima her 3 saatte bir ayar sıcaklığı ve dış ortam sıcaklığına göre çalışma modunu seçer. HEAT (ISITMA) : Ünitenin ısınması biraz zaman alıyor. COOL (SOĞUTMA) : İhtiyaçlarınıza uygun verimli ve rahat soğutma sağlar. DRY (NEM ALMA) : Ürün daha yumuşak soğutma sağlamak için düşük fan hızında çalışır. Enerji tasarruflu sıcaklık ayarı Klimanın tavsiye edilen sıcaklık aralığında çalıştırılması enerji tasarrufu yapılmasını sağlayabilir.

79 °F ~ 82 °F. İşletim koşulları Bu klimayı aşağıdaki sıcaklık aralıklarında kullanınız. Sıcaklık °C (°F) İÇ Mono split dış ünite *

Multi split dış ünite *

Daha Fazlası İçin... Tekli Mono split sistem Çoklu Multi split sistem ACXF55-17700_book2.indb 106ACXF55-17700_book2.indb 106 12/7/2017 2:41:16 PM12/7/2017 2:41:16 PM107 Türkçe Cihazın optimum performansını sağlayabilmesi için belirli aralıklarla temizleme işlemi yapılmalıdır. Kirli ünite arızalara neden olabilir. Lütfen yetkili satıcınıza danışınız.

• Temizlikten önce güç kaynağını kapatınız ve ürünün fişini çekiniz.

• Alüminyum finlere dokunmayınız. Keskin parçalar yaralanmalara sebep olabilir.

• Benzen, tiner veya ovma tozu kullanmayınız.

• Yalnızca sabun ( pH 7) veya standart ev deterjanları kullanınız.

• 40 °C / 104 °F den daha sıcak su kullanmayınız. İç ünite Hava çıkış tarafı kanal flanşı (arka) Elektrik kutusu Su tahliyesi Hava filtresi Hava giriş tarafı kanal flanşı Hava Filtresi

• Hava filtresi ünitenin hava giriş tarafında yer almaktadır.

• Hava filtresi temizliği için, lütfen bayinize danışın. Ünitenin içerisini kendiniz temizlemeye kalkışmayın.

• Hava filtresi tıkanırsa, klimanın verimliliği gözle görülür bir şekilde düşer. Dış ünite Ünite çevresindeki birikmeyi temizler. Boşaltma borusundaki herhangi bir tıkanıklığı giderin. Temizlik talimatları Daha Fazlası İçin... / Temizlik talimatları ACXF55-17700_book2.indb 107ACXF55-17700_book2.indb 107 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PM108 Sorun giderme Aşağıdaki durumlar üründe arıza olduğunu göstermez. Belirti Sebep Çalışma sırasında çalışma LED’I yanıp söner ve iç ünite fanı durur.

Ünite buz çözme modundadır ve çözünen buz dış mekan ünitesinden boşaltılır. TIMER (ZAMANLAYICI) göstergesi sürekli aktiftir.

Zamanlayıcı ayarları günlük olarak tekrar eder. Çalışma başlatıldıktan sonra bir kaç dakikalık gecikme oluyor.

Gecikme ürünün kompresörünün korunması içindir. Isıtma işlemi sırasında iç ünite fanı bazen duruyor.

İstenmeyen soğutma etkisinin önlenmesi için. Otomatik fan hızı ayarında iç ünite fanı bazen duruyor.

Bu etraftaki kokuların giderilmesine yardımcı olur. Çalışma dursa bile hava akışı devam ediyor.

Kalan ısının iç ünite üzerinden atılması (maksimum 30 saniye). Oda da belirgin bir koku var.

Bu durum duvarlar, halılar, mobilyalar veya giysilerden gelen rutubet kokusu olabilir. Çalışma sırasında çatlama sesi

Sıcaklık değişimleri cihazın genleşmesine/büzülmesine neden olur. Çalışma sırasında su akış sesi.

Ürünün içerisindeki soğutucu akışı. İç üniteden buhar geliyor.

Soğutma sürecine bağlı yoğuşma etkisi. Dış üniteden su/buhar geliyor.

Borular üzerinde yoğuşma ve buharlaşma görülür. Bazı plastik parçaların rengi solabilir.

Renk solması plastik parçalarda kullanılan malzeme tipine bağlıdır ve ısıya, güneş ışığına, UV ışınlarına veya olumsuz çevresel koşullara maruz kalınması durumunda hızlanabilir. Servisinizi aramadan önce aşağıdaki kontrolleri yapınız. Belirti Kontrol HEAT/COOL (ISITMA/ SOĞUTMA) işlemi verimli çalışmıyor.

Sıcaklığı doğru olarak ayarlayınız.

Tüm kapıları ve pencereleri kapatınız.

Hava giriş ve hava çıkış ağızlarındaki tüm engelleri kaldırın. Çalışma sırasında gürültü.

Ürünün eğimli kurulup kurulmadığını kontrol ediniz. Ürün çalışmıyor.

Sigortanın atıp atmadığını kontrol ediniz.

Zamanlayıcının ayarlı olup olmadığını kontrol ediniz. Aşağıdaki durumlar bir arızaya işaret eder. Belirti Kontrol Uzaktan kumanda ekranında OFF göstergesi görünmüyor ancak çalışma LED'i KAPALI.

Hata kodunu görebilmek için uzaktan kumandayı aşağıdaki gibi kullanın. OFF

SET SELECTUP DOWN AC RC OFF Göstergesi Çalışma LED'i 3/12 Çalışma LED'inin OFF konumda olduğunu teyit edin.

CHECK düğmesine 5 saniye basın

veya DOWN düğmesine basın

Hata kodu ve sorun tanımlanabiliyorsa LED kesintisiz YANAR; bu durumda hata kodunu not edin.

Hata kontrolünden çıkmak için CHECK düğmesine 5 saniye daha basın

Hata kodunu yetkili bayiye bildirin ACXF55-17700_book2.indb 108ACXF55-17700_book2.indb 108 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PM109 Türkçe Sorun giderme Sorun tespit ekranı Anormallik/Koruma kontrolü H 00 Bellekte arıza yok H 11 İç mekan/dış mekan anormal iletişim H 12 İç ünite kapasitesi eşleşmiyor H 14 İç mekan giriş havası sıcaklığı sensöründe anormallik H 15 Dış mekan kompresör sıcaklığı sensöründe anormallik H 16 Dış mekan akım dönüştürücüde (CT) anormallik H 17 Dış mekan emme sıcaklığı sensöründe normal dışı durum H 19 İç mekan fan motoru mekanizması kilidi H 21 İç mekan şamandıralı anahtarın çalışmasında anormallik H 23 İç mekan ısı eşanjörü s ıcaklık 1 no'lu sensörü anormallik H 24 İç mekan ısı eşanjörü sıcaklık 2 no'lu sensörü anormallik H 25 İç mekan iyon cihazında anormallik H 26 Minus ION normal dışı durum H 27 Dış mekan hava sıcaklığı sensöründe anormallik H 28 Dış mekan ısı eşanjörü sıcaklık 1 no’lu sensörü anormallik H 30 Dış mekan boşaltma borusu sıcaklığı sensöründe anormallik H 31 Normal dışı yüzme havuzu sensörü H 32 Dış mekan ısı eşanjörü sıcaklık 2 no’lu sensörü anormallik H 33 İç mekan/dış mekan bağlantı sında anormallik H 34 Dış mekan soğutucu sıcaklığı sensöründe anormallik H 35 İç/dış mekan su ters akımında anormallik H 36 Dış mekan gaz borusu sıcaklığı sensöründe anormallik H 37 Dış mekan sıvı borusu sıcaklığı sensöründe anormallik H 38 İç/dış mekan uyumsuzluğu (marka kodu) Sorun tespit ekranı Anormallik/Koruma kontrolü H 39 İç mekan işletim ünitesi veya standby ünitelerinde anormallik H 41 Kablo bağlantısı veya boru tesisatında anormallik H 50 Havalandırma fanı motoru kilitli H 51 Havalandırma fanı motoru kilitli H 52 Sol-sağ sınırlama şalteri montajında normal dışı durum H 58 İç mekan gaz sensöründe normal dışı durum H 59 Eko sensörde anormallik H 64 Dış mekan yüksek basınç sensöründe anormallik H 67 nanoe'de anormallik H 70 Işık sensöründe anormallik H 71 Kontrol paneli içindeki DC soğutma fanında normal dışı durum H 72 Normal dışı tank sıcaklığı sensörü H 97 Dış mekan fan motoru mekanizması kilidi H 98 İç mekan yüksek basınç koruması H 99 İç mekan işletim ünitesi donma koruması F 11 4 yollu valf anahtarlamada anormallik F 16 Toplam çalışma akımı koruması F 17 İç mekan standby ünitesinde donma var F 18 Kuru devre kilitlenmede normal dışı durum F 87 Kontrol kutusu aşırı ısınma koruması F 90 Güç faktörü düzeltmesi (PFC) devre koruması F 91 Soğutma döngüsünde anormallik F 93 Dış mekan kompresör devrinde anormallik F 94 Kompresör Tahliyesinde aşırı basınç koruması F 95 Dış mekan soğutmasında yüksek basınç koruması F 96 Güç transistörü modülünde aşırı ısınma koruması F 97 Kompresörde aşırı ısınma koruması F 98 Toplam çalışma akım ı koruması F 99 Dış mekan doğrudan akımında (DC) tepe akımı algılama

• Bazı hata kodları modeliniz için geçerli olmayabilir. Açıklığa kavuşturmak için yetkili satıcıya danışın. ACXF55-17700_book2.indb 109ACXF55-17700_book2.indb 109 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PM110 Sorun giderme Ne zaman… ■ Ürünün uzun süre kullanılmaması durumunda sezonluk kontrol yaparken

• Giriş ve çıkış havalandırma deliklerini bir şeyin engellemediğinden emin olun.

• Bu üniteler tavanın içine monte edilir. Çalışmak için harici hava giriş ağzı ve hava çıkış ağzı kullanır. Sezonluk kontrol için size en yakın bayiye başvurabilirsiniz.

• 15 dakikalık çalışma sonrasında hava giriş ve çıkış ağızları arasında aşağıdaki sıcaklık farklarının görülmesi normaldir.

■ Üniteler uzun süre kullanılmayacaksa

Ürünün içerisindeki nemi uzaklaştırmak ve dolayısıyla iç parçalarda oluşacak küfü önlemek için ürünü 2~3 saat HEAT konumunda çalıştırınız.

• Güç kaynağını kapatınız ve fişi çekiniz.

BAKIM YAPILAMAYAN DURUMLAR

GÜÇ KAYNAĞINI KAPATINIZ VE FİŞİ ÇEKİNİZ daha sonra aşağıdaki durumlar oluştuğunda yetkili satıcınıza danışınız:

• Çalışma sırasında anormal gürültü.

• Uzaktan kumandaya su/yabancu madde girmesi.

• İç üniteden su sızıntısı

• Devre kesici sigorta sigorta sık sık atıyor.

• Güç kablosu normalden daha sıcak.

• Anahtarlar ve düğmeler düzgün çalışmıyor. ACXF55-17700_book2.indb 110ACXF55-17700_book2.indb 110 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PM111 Türkçe Türkçe Accordance with the WEEE Regulation. Disposal of Old Equipment Only for European Union and countries with recycling systems This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation. AEEE Yönetmeliğine Uygundur. Eski Ekipman İşlenmesi. Sadece geri dönüşüm sistemleri olan Avrupa Birliği ve ülkeleri için geçerlidir. Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunuz yerel yönetimlerle iletişime geçiniz. Atıkların atılmasıyla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir. Bilgi Sorun giderme / Bilgi UYARI Bu sembol, bu ekipmanın yanıcı bir soğutucu kullandığını gösterir. Soğutucu sızıntısı olursa harici bir ateşleme kaynağıyla birlikte yanma olasılığı vardır. Bu sembol, Kullanım Talimatlarının dikkatli şekilde okunması gerektiğini gösterir. Bu sembol, servis personelinin bu ekipmanı Kurulum Talimatlarına göre kullanması gerektiğini gösterir. Bu sembol, Kullanım Talimatları ve/ veya Kurulum Talimatlarına dahil edilen bilgiler olduğunu gösterir. ACXF55-17700_book2.indb 111ACXF55-17700_book2.indb 111 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PMPrinted in Malaysia Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan Website: http://www.panasonic.com © Panasonic Corporation 2018 ACXF55-17700 FS0118-0 AEEE Compliance with Turkey Regulations AEEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany ACXF55-17700_book2.indb 112ACXF55-17700_book2.indb 112 12/7/2017 2:41:17 PM12/7/2017 2:41:17 PM
