Ürün türü	Çocuk bisiklet koltuğu
Marka	OKBABY
Model	Orion
Boyutlar (YxGxD)	54 x 45 x 33 cm
Ağırlık	2,2 kg
Önerilen yaş	9 aydan itibaren
Desteklenen çocuk ağırlığı	9 ila 15 kg
Uyumlu gidon borusu çapı	32 ila 52 mm (yuvarlak kesit)
Ana malzeme	Polipropilen
Güvenlik standardı	EN 14344
Montaj	Gidon borusuna, gidon ve sele arasına
Çocuk güvenliği	Emniyet kemerleri, çıkarılabilir emniyet çubuğu, ayarlanabilir ayak dayama
Bakım	Ilık su ve nötr deterjanla temizleme; minderin havayla kurutulması
Üretici	OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG), İtalya
Opsiyonel aksesuarlar	Ek montaj bloğu, Wind Stop ön camı

Sık sorulan sorular - Orion OKBABY

Orion koltuğu bisiklete nasıl monte edilir?

Montaj bloğunu gidon borusuna U kelepçeleri ve çapa uygun redüksiyonlarla sabitleyin. Koltuğun destek kolunu bloğa tık sesi gelene kadar yerleştirin. Koltuğu yukarı çekerek güvenliği kontrol edin: koltuk çıkmamalıdır.

Ayak dayamalarının yüksekliği nasıl ayarlanır?

Kilitleme dilini (19) dışarı iterken ayak dayamayı kaldırın. İstenen yüksekliğe getirin ve kilitlemek için dili bırakın.

Emniyet çubuğu nasıl çıkarılır?

10 kg'ın üzerindeki çocuklar için, bir tornavida ile pivot kilitleme düğmesine basarak çubuğu çıkarın. Ardından pivota çekin ve delikleri verilen tıpalarla (13) kapatın.

Çocuk nasıl doğru şekilde bağlanır?

Çocuğu oturtun, tık sesi gelene kadar emniyet çubuğunu kapatın, ardından emniyet kemerlerini uzunluklarını ayarlayarak bağlayın. Ayak kayışını çubuğun altından geçirin ve pivot üzerinde kilitleyin.

Çocuk için maksimum ağırlık nedir?

Orion koltuğu, 9 ila 15 kg ağırlığındaki bir çocuk için tasarlanmıştır. 10 kg'ın üzerinde emniyet çubuğunun çıkarılması önerilir.

Koltuk nasıl temizlenir?

Koltuğu, minderi ve kemerleri ılık su ve nötr deterjanla temizleyin. Çözücü kullanmayın. Minderi havada kurutun; ütülemeyin.

Koltuk tüm bisikletlerle uyumlu mu?

Koltuk, gidon borusu çapı 32 ila 52 mm (yuvarlak kesit) olan çerçevelere montaj yapılabilir. Bisikletinizin ön koltuğu alabileceğini ve gidon dönüşünün yeterli olduğunu kontrol edin.

Koltuk ne zaman değiştirilmelidir?

Polipropilenin yaşlanması nedeniyle, normal kullanımda üç yıl sonra koltuğun değiştirilmesi önerilir.

Koltuk gidonu rahatsız ediyorsa ne yapmalı?

Destek kolunun konumunu (resim 4) koltuğu ileri veya geri kaydırarak ayarlayın. Manevra kabiliyetini artırmak için önceden belirlenmiş üç konumu kullanın.

Koltuk taşıma için nasıl sökülür?

Montaj bloğunun orta düğmesine basın ve koltuğu yukarı çekerek çıkarın. Somunları sökerek montaj bloğunu çıkarın. Her şeyi güvenli bir yere kaldırın.

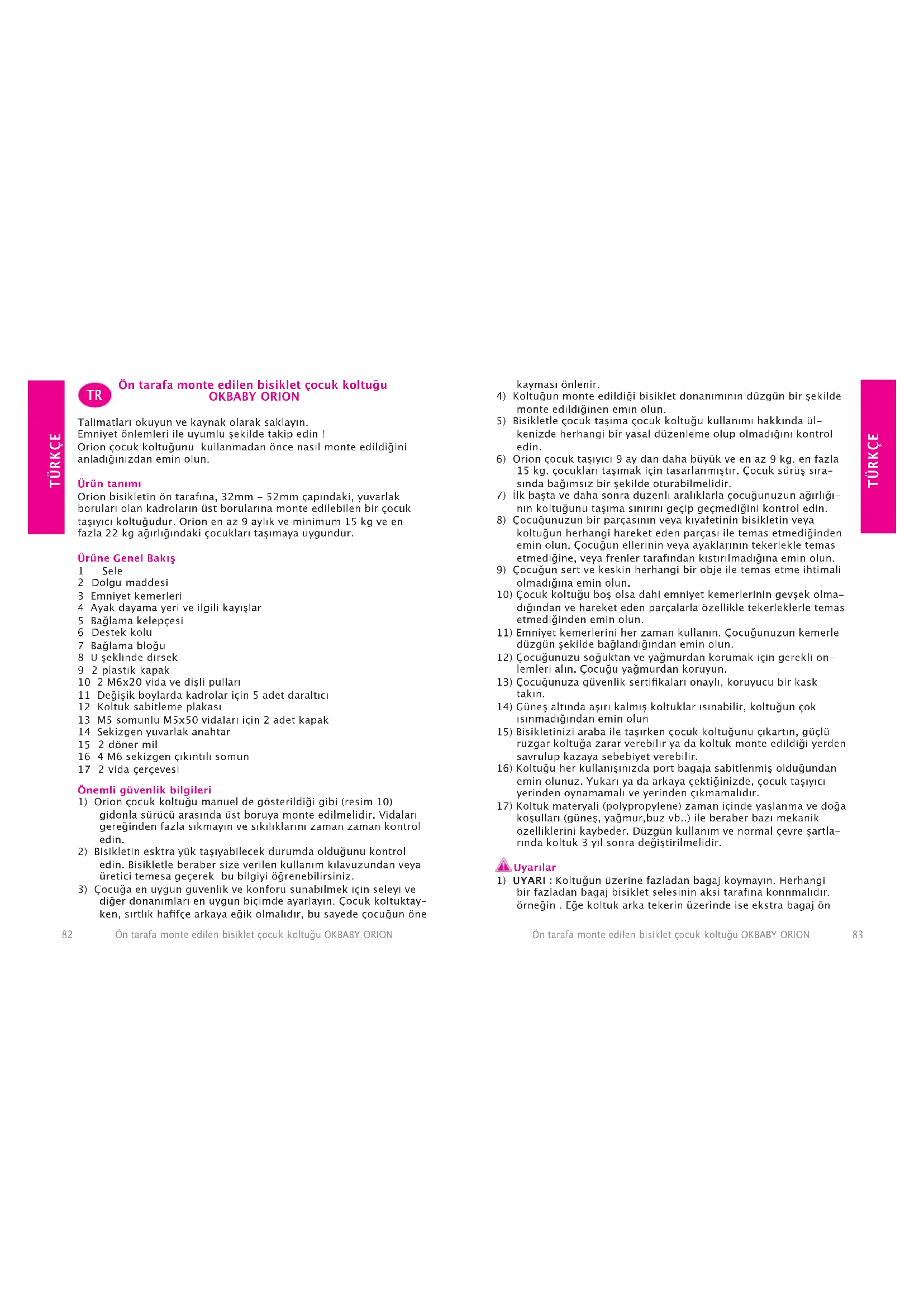

KULLANIM KILAVUZU Orion OKBABY

Talimatlari okuyun ve kaynak olarak saklayin Emniyet onlemleri ile uyumluk sekilde takip ec

Orion cocuk koltugunu kullanmadan once面目 edildigini anladiginizdan emin olun.

Urun tanimi

Orion bisikletin on tarafina, 32mm - 52mm capindaki, yuvarlak borulari analog kadrolarin ust borularina monte edilebilen bir cocuk taiyici koltugurdur. Orion en az 9 aylik ve minimum 15 kg ve en fazla 22 kg agirligindaki cocukları tasımaya uygundur.

Urune Genel Bakis

1 Sele
2 Dolgu maddesi
3 Emmivet kemerleri
4 Ayak dayama yeri ve ilgili kayislar
5 Baglama kelepcesi
6 Destek kolu
7 Baglama blogu
8 U seklinde dirsek
9 2 plastik kapak
10 2 M6x20 vida ve disli pullari
11 Degisik boylarda kadrolar icin 5 adet daraltici
12 Koltuk sabitleme plakasi
13 M5 somunlu M5x50 vidalariciin 2 adet kapak
14 Sekizgen yuvarlak anahtar
15 2 doner mil
16 4 M6 sekizgen cikintili somun
17 2 vida cerevesi

Önmli güvenlik bilgileri

1) Orionoczuk koltuğu manuel de gosterildigi gibi (resim 10) gidonla surucu arasinda ust boruya monte edilmelidir. Vidalari gereigneden fazla sikmayin ve sikliklarini zaman zaman kontrl edin.
2) Bisikletin esktrá yúk tasiyabilecek durumda oldugunu kontrl edin. Bisiklette beraber size verilen kullanim kilavuzundan veya ureti temesaGPCerek bu bilgili ogrenebilirsiniz.
3) Cocuña en uygun güvenlik ne konfuru sanabilmec icon seleye vdiger donamilr en uygun bicomde ayarlayin. Cocuk koltuktayken, sirtlik hafiffc arkaya eigk olmalir, bu sayede cocugun one

kaymasi onlenir.
4) Koltugun monte edildigi bisiklet donanimin duzgün bir sekilde monte edildiginen emin olun.
5) Bisiklette cocosuk taqima cocosk koltu gu kullanimi hakkinda ulkenizde herhangi bir yasal duzenleme olup olmadigin kontrol edin.
6) Orion cocos taiyici 9 ay dan daha buyuk ve en az 9 kg. en fazla 15kg . cocos krami tasimak iin tasaranlmiir. Cocos sirsira-sinda badimsir be sekilde oturabilmidir.
7) Ilk basta ve daha sonra duzenli araliklarla cocugunuzun agiriigi-nin koltugunu tasima sinirini gecip gemediigini kontrol edin.
8) Cocugunuzun bir parcasinin veya kiyafetinin bisikletin veya koltugun herhangi hareket eden parcasi ile temas etmediginden emin olun. Cocug un ellerin veya ayaklarinin tekerlekle temas etmedigine, veya frenler tarafindan kistirilmadignina emin olun.
9) Cocugun tert ve keskin herhangi bir obje ile temas etme ihtimali olmadigiina emin olun.
10) Cocuk koltugu bos olsa dahi emniyet kemerlerinin gevsek olmadigind van he hareket Eden parcalarla ozellikte tekerleklerle temas etmediginden emin olun.
11) Emniyet kemerlerini her zaman kullanin. Cocugunuzun kemerle dizgün sekilde baglandigindan emin olun.
12) Cocugunuzu soguktan ve yagmurdan korumak icin gerekli onlemleri alin. Cocugu yagmurdan koruyun.
(13) Cocugunuza güvenlik sertifikaları onaylı, koruyucu bir kaskın.
14) Cunes altinda asiri kalmis koltuklar isinabilir, koltugun cok isinmadigiindan emin olun
(15) Bisikletinizi araba ile tasirken tocuk koltugunu cikartin, guci ruzgar koltuga zarar verebilir ya da koluk monte edildigi yerden savrulup kazaya sebebiyet verebilir.
16) Koltuğu her kullanşinizda port bagaja sabitlenmiş olduğundan emin olunuz. Yukari ya da arkaya cektiğinizde, çocuk taşiyici yerinden oynamamali ve yerinden*cikmamalidir.
17) Koltuk materyali (polypropylene) zaman icinde yaşlanma ve doka kosullari (güneş, yagmur, buz vb...) ile beraber bazı mekanik özelliklerini kaybededer. Düşgün kullanim ve normal cevre Şartla-rinda koltuk 3 ül sonradehyi degistirilmelidir.

Uyarilar

1) UYARI: Koltugun uzerine fazladan bagaj koymayin. Herangi bir fazladan bagaj bisiklet selesinin aksi tarafina konnmaldir. ornegin. Ege koltuk arka tekerin uzerinde is ekstra bagaj on

tekerlek kismina konulmalidir.

2) UYARI: Koltugun uzerinde degisiklik yapmayin.
3) UYARI: Koltukta coccus varken bisikleti kullanmak dengede, donuslerde ve frenlemede degisiklik yapabilir.
4) UYARI: Bisikleti asla koltukta增長 varken tek basina birakmayin.
5) UYARI: Eger koltugun bir parcasi kirik veya eksikse kullanmayin.
(6) UYARI: On taraftaoczuk koltugu bisikletin manevra kabiliyetini azaltir.
7) Eger gadonu her bir yone tandurbilme acisi 45^ dereceden azsa gidon degistirmeniz tavsiye edilir.

Cocuk koltugunun montaji ve kurulumu

Cizim 1:
Koltugu tercesevirerek destek kolunu (6)yerlestirin.
Cizim 2:
Dolgu malzesini kaldirdiktan sonra, en kisa iki vidayi (10) deliklere yerlestirin.
Cizim 3:
Sabitleme plakasi (12) vidalara gore ayarlayarak, koltugun altindan ickar sekilde yerlestirin. Iki M6 sekizgen somunu ve disli pullarini kullanarak kiskaci takin.
Cizim 4:
Vidalari gevseterek, destek kolunu üç pozisyonda birine yerleşirin, sonna somunlari sabilesinceye kadar anahtarla (14) sikin. Ideal sikistirma momenti 8Nm'dir.
Cizim 5A-5B
Ust borunun capina uygun plastik daraltma adaptorunu (11) secin ve buğlama bloğunun icine yerşirin (7). Her bir daraltma adaportrunde uygualandiklar caplar belirtilmistir. Kapaklari ve U sekilli dirsekleri takin. Bisikletinizin sekline gore bisikletinize uygun sekli (cizim 5B) secin. U sekili dirsekleri (8) baglama bloğuna (7) doner pimlere (15) yerleştin ve 4 sekizgen somunla (16) sikin. Cercceveyi (17) kullana- rak acik kalan U sekilli dirsekleri (8) kapayin.
Cizim 6:
Koltugu kaldirip destek kollarim (6) baglama blogu deliklerine yerlestitir. Destek kolun dogru yerlestiginden ve guvenlik yari tarafindan kitlenliginden emin olin: koltugu yukari dokru cekin, baglama bogunden ckmamasi gerekir.
Cizim 7:
Koltugucikarmakicin,ortadugmeye7)basinekoltuguyukari dogrucekin.
Cizim 8:
Her bir ayaklig (4) uygun kemeri uygun boşluğa takın.

Cizim 9:

Gövdelerdeki dört kancayi (18)GPCIRIP mandal yerine oturuncaya kadar bastirin.

Ayaklikarin yuksekligini ayarlamak icin.
- Mandala disarindan birParmakla (19) basarak diger elinizle ayak-ligi kaldirin ve sonra ayakligi yerinden cikarin.
- Ayakligi istenilen pozisyona yerleşirin.

Koltugun kullanimi

Cizim 10:
Koltugu sadece gidonla selearasina takin.
Cizim 11:
Orion cocuk bisikletinde emniyet kemerleri disinda, cocugun taɪnirken asagi yukari tehlikeli sekilde oynamasini engelleyen baglama kelepcesi vardir. Baglama kelepcesini acmak icin dügmeye basin (20). Baglama kelepcesini duruncaya kadar dondurerek govdesinden cikartin
Cizim 12:
Cocugu koltuga oturtuktan sonra baglama kelepcesini, duğme (20) yerine oturuncaya kadar kapatin. Kelepcenin killiti oldugundan emin olun.
Cizim 13:
Cocuk koltukta oturduğunda, ayaklarini kemeri baglantidan (21)减免额及 ve kemeri pim de (22) sabitylekere güvenceye alin. Cocucşun ayaklarini serbest birakmak icin kemeri pimden disariDOGUcekin.
Cizim 14:
Baglama kelepcesi birkac aylik (7kg -10kg arasi) cocoskar icin uygundur. Cocuk 10kg dan agir olunca baglama kelepcesi cocosgu cok sikabilir ve kelepcenin cikarilmasi gerekebilir. Bocice koltuk maksimum cokuk agirligi limiti olan15kg ya kadar kullanilabilir. Baglama kelepcesini cikarmak icin normal bir tornavidayla baski yapip kapagi cikarin.
Cizim 15:
Bu durumda pim yerinden cikartilabilir ve kelepce serbest kalir.
Cizim 16:
Kelepceden kalan iki boşluğu doldurmak icin iki kapakçi (13) haffi baskı uygulayarak yerlestirin.
Cizim 17:
Baglama kelepcesini degistirmek icin kapakciklari (13) cikarin ve baglama kelepcesini gerekli vida ve somunu anahtarla (14) sikarak yerine yerlestirerek
Cizim 18:
Cocugun boyuna gore kemerleri ayarlayarak emniyet kemerleri
