KULLANIM KILAVUZU CFB 9431 BEKO

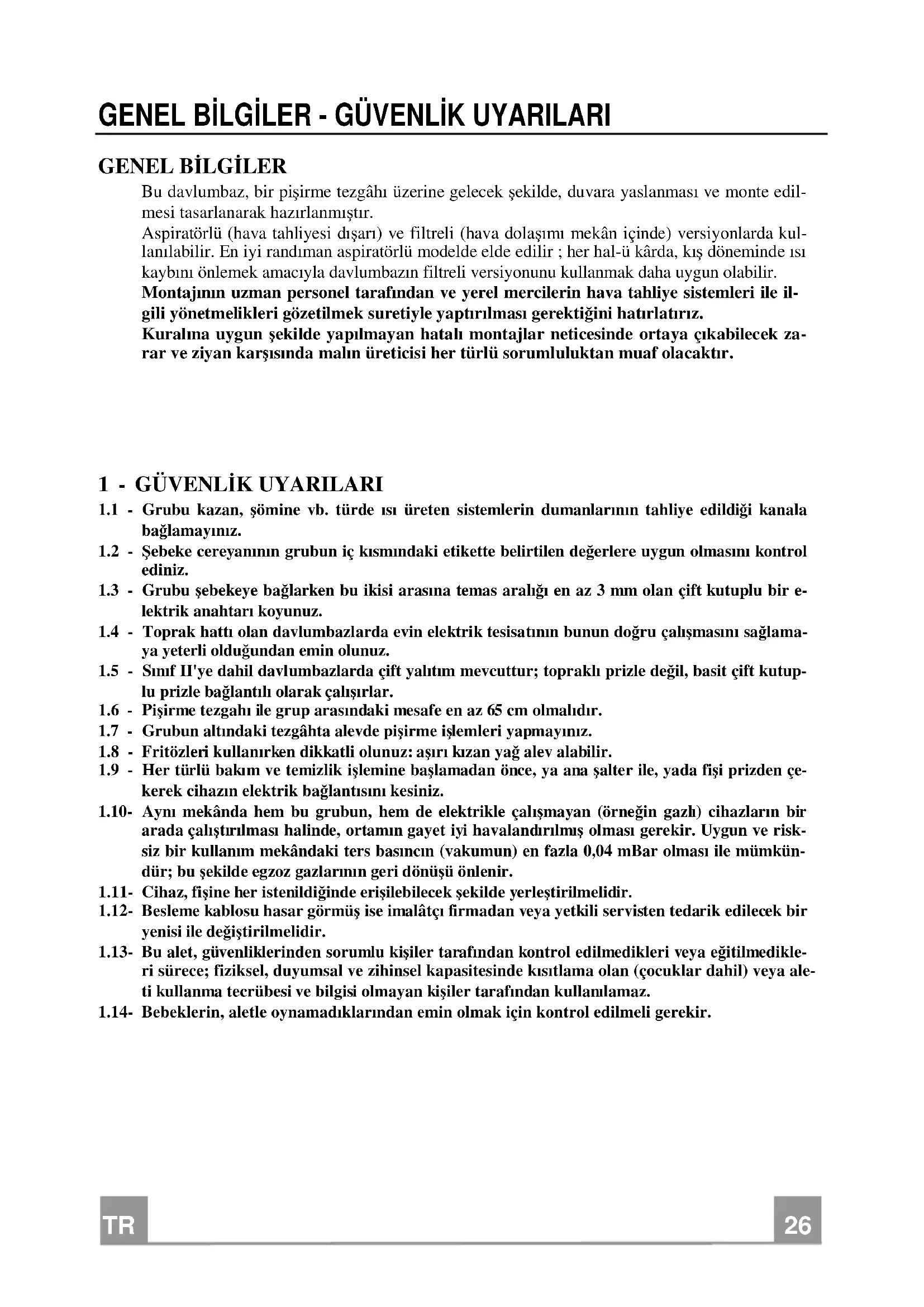

GENEL BİLGİLER - GÜVENLİK UYARILARI....26

MONTAJ 27

KULLANIM - BAKIMI VE TEMİZLENMESİ 28

Bu davlumbaz, bir pişirme tezgâhı üzerine gelecek şekilde, duvara yaslanması ve monte edilmesi tasarlanarak hazırlanmıştır.

Aspiratörlü (hava tahliyesi dışarı) ve filtreli (hava dolaşımı mekân içinde) versiyonlarda kullanılabilir. En iyi randıman aspiratörlü modelde elde edilir ; her hal-ü kârda, kış döneminde ısı kaybını önlemek amacıyla davlumbazın filtreli versiyonunu kullanmak daha uygun olabilir.

Montajının uzman personel tarafından ve yerel mercilerin hava tahliye sistemleri ile ilgili yönetmelikleri gözetilmek suretiyle yaptırılması gerektiğini hatırlatırız.

Kuralına uygun şekilde yapılmayan hatalı montajlar neticesinde ortaya çıkabilecek zarar ve ziyan karşısında malın üreticisi her türlü sorumluluktan muaf olacaktır.

1 - GÜVENLİK UYARILARI

1.1 - Grubu kazan, şömine vb. türde ısı üreten sistemlerin dumanlarının tahliye edildiği kanala bağlamayınız.
1.2 - Şebeke cereyanının grubun iç kısmındaki etikette belirtilen değerlere uygun olmasını kontrol ediniz.
1.3 - Grubu şebekeye bağlarken bu ikisi arasına temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
1.4 - Toprak hattı olan davlumbazlarda evin elektrik tesisatının bunun doğru çalışmasını sağlama- ya yeterli olduğundan emin olunuz.
1.5 - Sınıf II'ye dahil davlumbazlarda çift yalıtım mevcuttur; topraklı prizle değil, basit çift kutuplu prizle bağlantı olarak çalışırlar.
1.6 - Pişirme tezgahı ile grup arasındaki mesafe en az 65 cm olmalıdır.
1.7 - Grubun altındaki tezgâhta alevde pişirme işlemleri yapmayınız.
1.8 - Fritözleri kullanırken dikkatli olunuz: aşırı kızan yağ alev alabilir.
1.9 - Her türlü bakım ve temizlik işlemine başlamadan önce, ya ana şalter ile, yada fışı prizden çekerek cihazın elektrik bağlantısını kesiniz.
1.10- Aynı mekânda hem bu grubun, hem de elektrikle çalışmayan (örneğin gazlı) cihazların bir arada çalıştırılması halinde, ortamın gayet iyi havalandırılmış olması gerekir. Uygun ve risksiz bir kullanım mekândaki ters basıncın (vakumun) en fazla 0,04 mBar olması ile mümkündür; bu şekilde egzoz gazlarının geri dönüşü önlenir.
1.11- Cihaz, fişine her istenildiğinde erişilebilecek şekilde yerleştirilmelidir.
1.12- Besleme kablosu hasar görmüş ise imalâtçı firmadan veya yetkili servisten tedarik edilecek bir yenisi ile değiştirilmelidir.
1.13- Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitimmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılamaz.
1.14- Bebeklerin, aletle oynamadıklarından emin olmak için kontrol edilmeli gerekir.

2 - MONTAJ

Bazı montaj sistemleri aspiratör ızgarasının açılmasını ve çıkarılmasını öngörmektedir.

2.1 - Aspiratör ızgarasının açılması ve çıkarılması

Izgarayı açmak için davlumbazın alt kısmında bulunan düğmeleri ortaya (merkeze) doğru sürünüz. Izgara iki adet arka pim üzerinde dönerek inecektir.

Izgara açık ve dikey konumdayken, sağ arka pimi yan kanal boyunca dışarı çıkana kadar itti-riniz.

2.2 - Mobilya-raf altina montaj

a - Delinmiş mobilya: davlumbazı mobilyaya bunun kaidesinde açılmış deliklerden sabitleyiniz ve bu iş için ürünle birlikte verilmiş olan 4,2 x 44,4 ebatlı 4 adet vidayı kullanınız. Izgarayı açmaya gerek yoktur.
b - Delinmemiş mobilya:

b.1- Eğer davlumbaz beraberinde bir delik delme şablonu verilmişse bunun üzerinde yer alan talimatları yerine getiriniz.

b.2- Eğer böyle bir şablon yoksa, izgarayı açınız, davlumbazı mobilyanın tabanına yaslayınız ve ürün beraberinde verilen 3,5 x 16 ebadındaki vidalarla içerden ahşaba vidalayarak sabitleyiniz.

2.3 - Duvara montaj

a - Varsa delik delme şablonunu kullanarak duvara 8 mm çapında 2 delik açınız, iki adet dübel koyunuz, 4,2 x 44,4 ebatlı iki vidayı yerleştirip 5 mm.lik kısmı dışarıda kalacak şekilde bırakınız, aspiratör izgarasını çıkarınız, davlumbazı arkasındaki deliklerden yarı çıkık bırakılan vidalara geçiriniz ve iç kısımdan bu vidaları sıkınız.
b - Eğer delik şablonu yoksa, 8 mm çapında 2 delik deliniz (bkz. resim) ve dübellerle vidaları sokup "a" paragrafındaki gibi devam ediniz.
c - Duvara braketlerle (opsiyonel) monte edilecek ise, bu parçalarla birlikte verilen şablonda yer alan talimatları izleyiniz.
d - 1.6. maddedeki uyarıları dikkate alınız.

2.4 - Model seçimi

a - Aspiratörlü

Aspiratör ızgarasını açınız ve kolu yada düğme üzerindeki oku son nokta olan "aspiratör" pozisyonuna getiriniz. Varsa, orta topuzu gevşeterek yada geçmeli orta bağlantıyı kurtarmak için sola doğru hafifçe döndürerek aktif karbon filtresinin kartuşunu çıkarınız.

Dış boruyu ihtiyaca göre üst yada arka çıkıştaki 100 mm.lik flanşa bağlayınız (bazı modeller 120 mm çapındadır). Boşta kalan deliğe tapayı takınız. 1.1. sayılı maddedeki uyarılara kesinlikle riayet ediniz.

b - Filtreli

Aspiratör ızgarasını açınız ve kolu yada düğme üzerindeki oku son nokta olan "filtre" pozisyonuna getiriniz.

Aktif karbon filtresini, orta metal topuz vasıtasıyla, yada geçmeli tipteki bağlantısını yapmak için sağa doğru hafifçe döndürerek takınız. Varsa dış boru bağlı kalabilir.

2.5 - Elektrik bağlantısı ve işlevsel kontrol

1 - 1.ci paragraftaki güvenlikle ilgili 1.2, 1.3, 1.4 ve 1.5 sayılı maddelere titizlikle uymak gerekmektedir.
2 - Elektrik bağlantısı yapıldıktan sonra aydınlatma sisteminin, motorun ve farklı hızların doğru çalışıp çalışmadıklarını kontrol ediniz.

3 - ÇALIŞMASI

3.1- Kumanda düğmeleri davlumbazı çalıştırır, motorun hız ayarını yapar ve pişirme tezgâhını aydınlatan ışıkları açar. Cihazdan en iyi randımanı almak için görme panelini açmanız, yoğun duman ve koku olduğunda en yüksek hızda çalıştırmanız, daha az duman olduğunda ise sessiz ve ekonomik çalışması için orta veya düşük hızda çalıştırmanız önerilir. Davlumbazı yemek pişirmeye başlarken çalıştırmanız ve pişirme işlemi bittikten sonra bir kaç dakika çalışır durumda tutmanız gerekmektedir.
3.2- Sırasıyla 1.7 ve 1.8 sayılı maddelerde belirtilenlere kesinlikle uyunuz.

4 - BAKIMI VE TEMİZLENMESİ

İyi bir bakım işlemi yüksek oranda randıman sağlar ve davlumbazın ömrünü uzatır.

DİKKAT: Filtre içinde yağ birikmesi cihazın randımanını düşürmekten başka, yangın riskine de davetiye çıkarır. Bu nedenle aşağıda verilen talimatlara titizlikle uyunuz.

4.1 - Yağ tutucu filtre

Farklı tiplerde sunulan mekanik bir filtredir, yağ zerreciklerini tutar. Aspiratör ızgarasının içine yerleştirilmiştir.

Bakımı için şu şekilde hareket ediniz:

a-Genelde: Filtrenin tipinden bağımsız olarak, çıkarmak için ızgarayı açımız ve metal tutucu klipsleri sökünüz.

b-Kullanıldıktan sonra atılan ince filtre (yaklaşık kalınlığı 1 mm):

Yıkamayınız, ortalama 2 ayda bir değiştiriniz. Eğer filtrede kimyasal doyum göstergeleri mevcut ise:

b.1- Distan görülen noktaların mor rengi filtrenin tüm yüzeyine yayıldığında, veya

b.2- İçteki şeritlerin normalde görün meyen kırmızı rengi dıştan bakınca görülür hale gel- diginde filtreyi değiştiriniz.

c-Çok katmanlı metal filtre: Ayda ortalama bir kez deterjanlı suda veya bulaşık makinesinde yıkanır. Yerine takmadan önce iyice kurulayınız.

4.2 - Geçme sistemli metal yağ filtrelerinin temizlenmesi

• Bunlar bulaşık makinesinde de yıkanabilir ve kullanıma göre ortalama 2 ayda bir yada daha sıkça yıkanmaları gerekir.
• Filtreleri tek tek ve önce arka kısma doğru ittirerek, aynı anda da aşağı doğru çekerek çıkarınız.
• Bunları katlayıp kıvırmadan yıkayınız ve yerine takmadan önce kurumalarını bekleyiniz.
• Yerlerine takarken kulpun dıştan görünür şekilde konumlandırılmasına dikkat ediniz.

4.3 - Aktif karbon filtresi

Filtre versiyonlu davlumbazda kokuları tutan kimyasal filtredir. Çıkarmak için izgarayı açıp, orta topuzu gevşetiniz yada filtreyi geçme sisteminden kurtarana kadar hafifçe sola doğru döndürünüz. Ters yönde hareket ederek tekrar takabilirsiniz. İyi randıman alabilmek için ortalama 3 ayda bir değiştiriniz.

4.4 - Aydınlatma sistemi

Eğer bir lamba çalışmıyorsa ızgarayı açıp ampulü kontrol ediniz. Gerekirse aynı tipte ve voltajda bir yenisi ile değiştiriniz.

4.5 - Temizlenmesi

Davlumbazı ılık su ve nötr sıvı deterjanla temizleyiniz. Solvent, alkol ve yıpraticı maddeler kullanmayınız. 4.1 ile 4.4 sayılı maddeler arasındaki işlemleri yaparken, bilhassa 4.3 sayılı maddedeki işlem sırasında 1.9. sayılı paragrafta yapılan uyarıya titizlikle uyunuz.

BENDRA INFORMACIJA

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili diaresine, atık yoketme servisine veya ürünün satıcısına danışınız.
