CFB 9431 - Virtuvės gartraukis BEKO - Nemokama naudojimo instrukcija

Gaminio tipas	Virtuvės gartraukis
Prekės ženklas	Beko
Modelis	CFB 9431
Naudojimas	Ištraukimas į lauką arba vidinis recirkuliavimas (konvertuojamas)
Montavimas	Ant sienos arba po baldais
Minimalus atstumas iki viryklės	65 cm
Maitinimo įtampa	220-240 V ~ 50 Hz (pagal etiketę)
Izoliacijos klasė	II klasė (dviguba izoliacija) arba su įžeminimu pagal modelį
Traukimo greičiai	3 greičiai
Apšvietimas	Lemputė (standartinis tipas, galia pagal etiketę)
Riebalų filtras	Metalinis daugiasluoksnis, plaunamas arba vienkartinis pagal versiją
Anglies filtras	Neprivalomas, keisti kas 3 mėnesius
Riebalų filtro priežiūra	Mėnesinis plovimas šiltu vandeniu ir plovikliu, arba indaplovėje
Išorės priežiūra	Šiltas vanduo ir neutralus ploviklis, vengti abrazyvinių priemonių
Vaikų sauga	Stebėti vaikus, neleisti žaisti su prietaisu
Maitinimo laidas	Keičia tik aptarnavimo centras
Atitiktis	CE

Dažnai užduodami klausimai - CFB 9431 BEKO

Kaip sumontuoti gartraukį ištraukimo režimu?

Atidarykite traukimo groteles, perjunkite konvertavimo svirtį į „traukimo“ padėtį. Jei yra, nuimkite anglies filtrą. Prijunkite ištraukimo žarną prie ∅100 mm (arba ∅120 mm) jungiamojo žiedo, esančio apačioje arba gale. Užkimškite nenaudojamą išėjimą pridedamu dangteliu. Laikykitės minimalaus 65 cm atstumo virš viryklės.

Kaip sumontuoti gartraukį recirkuliacijos režimu?

Atidarykite traukimo groteles, perjunkite konvertavimo svirtį į „filtravimo“ padėtį. Pritvirtinkite aktyvintos anglies filtrą prie variklio laikiklio centrine rankenėle, sukdami pagal laikrodžio rodyklę. Gartraukis gali likti prijungtas prie ištraukimo kanalo, bet oras bus recirkuliuojamas.

Koks saugus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas yra 65 cm. Šis atstumas yra privalomas, kad būtų užtikrintas saugumas ir tinkamas veikimas.

Kaip išvalyti metalinius riebalų filtrus?

Atidarykite traukimo groteles, išimkite filtrus stumdami juos atgal ir traukdami žemyn. Nuplaukite šiltu vandeniu su įprastu plovikliu arba indaplovėje. Leiskite jiems išdžiūti prieš vėl įdėdami. Valykite maždaug kas mėnesį.

Kada reikia keisti anglies filtrą?

Aktyvintos anglies filtrą reikia keisti kas tris mėnesius, kad būtų užtikrintas geras kvapų sugėrimas. Norėdami išimti, atidarykite groteles, atsukite centrinę rankenėlę ir pasukite filtrą prieš laikrodžio rodyklę.

Ką daryti, jei gartraukio apšvietimas neveikia?

Atidarykite traukimo groteles ir patikrinkite, ar lemputė gerai įsukta. Jei ji sugedusi, pakeiskite tokio pat tipo ir galios lempute.

Ar galiu plauti riebalų filtrus indaplovėje?

Taip, metaliniai daugiasluoksniai filtrai gali būti plaunami indaplovėje. Tačiau ploni vienkartiniai filtrai (1 mm storio) negali būti plaunami ir turi būti keičiami kas du mėnesius.

Kaip atidaryti traukimo groteles?

Norėdami atidaryti groteles, perkelkite mygtukus, esančius apatinėje gartraukio dalyje, į centrą. Grotelės nuslys aplink galinius vyrius. Vertikalioje padėtyje galite išimti dešinįjį galinį vyrį, kad visiškai nuimtumėte groteles.

Ką daryti, jei maitinimo laidas pažeistas?

Pažeistą maitinimo laidą turi pakeisti specialus laidas arba komplektas, prieinamas gamintojo ar jo aptarnavimo centre. Nebandykite patys taisyti.

Ar galiu naudoti gartraukį, jei turiu mažų vaikų?

Gartraukį galima naudoti, tačiau vaikai turi būti prižiūrimi, kad jie nežaistų su prietaisu. Asmenys (įskaitant vaikus) su sumažėjusiais gebėjimais neturėtų naudoti prietaiso be priežiūros.

NAUDOJIMO INSTRUKCIJA CFB 9431 BEKO

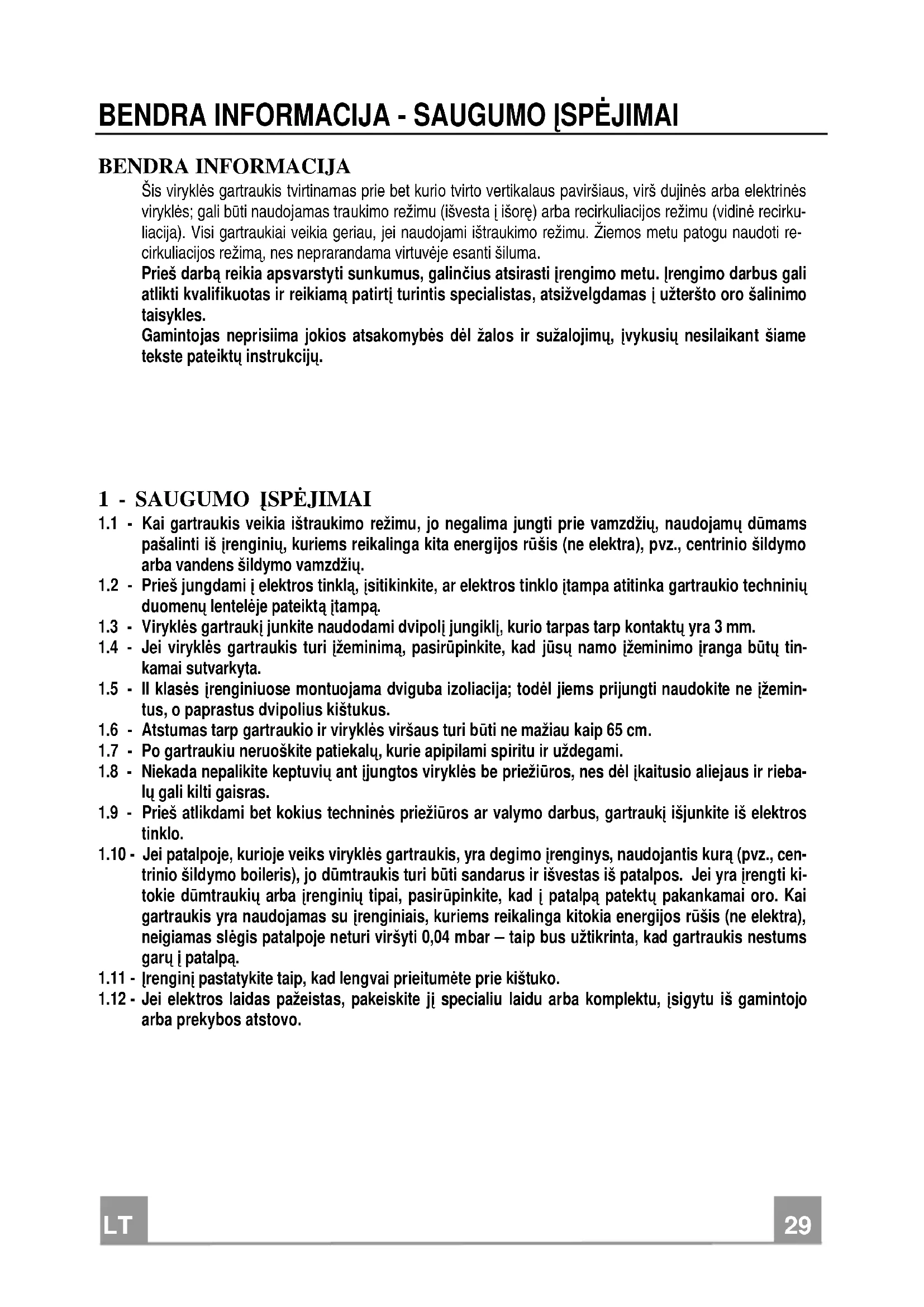

Šis viryklės gartraukis tvirtinamas prie bet kurio tvirto vertikalaus paviršiaus, virš dujinės arba elektrinės viryklės; gali būti naudojamas traukimo režimu (išvesta i išorę) arba recirkuliacijos režimu (vidinė recirkuliacija). Visi gartraukiai veikia geriau, jei naudojami ištraukimo režimu. Žiemos metu patogu naudoti recirkuliacijos režima, nes neprarandama virtuvėje esanti šiluma.

Prieš darbą reikia apsvarstyti sunkumus, galinčius atsirasti įrengimo metu. įrengimo darbus gali atlikti kvalifikuotas ir reikiamą patirtį turintis specialistas, atsižvelgdamas į užteršto oro šalinimo taisykles.

Gamintojas neprisiima jokios atsakomybės dėl žalos ir sužalojimų, įvykusių nesilaikant šiame tekste pateiktų instrukcijų.

1 - SAUGUMO İSPĖJIMAI

1.1 - Kai gartraukis veikia ištraukimo režimu, jo negalima jungti prie vamzdžių, naudojamų dūmams pašalinti iš įrenginių, kuriems reikalinga kita energijos rūšis (ne elektra), pvz., centrinio šildymo arba vandens šildymo vamzdžių.
1.2 - Prieš jungdami i elektros tinkla, isitikinkite, ar elektros tinklo įtampa atitinka gartraukio techninių duomenų lentelėje pateiktą įtampa.
1.3 - Viryklės gartraukį junkite naudodami dvipolį jungiklj, kurio tarpas tarp kontaktų yra 3 mm.
1.4 - Jei viryklès gartraukis turi jžeminimą, pasirūpinkite, kad jūsų namo jžeminimo įranga būtų tinkamai sutvarkyta.
1.5 - Il klasės įrenginiuose montuojama dviguba izoliacija; todėl jiems prijungti naudokite ne įžeminitus, o paprastus dvipolius kištukus.
1.6 - Atstumas tarp gartraukio ir viryklės viršaus turi būti ne mažiau kaip 65 cm.
1.7 - Po gartraukiu neruoškite patiekalų, kurie apipilami spiritu ir uždegami.
1.8 - Niekada nepalikite keptuvių ant ijungtos viryklės be priežiūros, nes dėl įkaitusio aliejaus ir riebalų gali kilti gaisras.
1.9 - Prieš atlikdami bet kokius techninės priežiūros ar valymo darbus, gartraukį išjunkite iš elektros tinklo.
1.10 - Jei patalpoje, kurioje veiks viryklės gartraukis, yra degimo įrenginys, naudojantis kurą (pvz., centrinio šildymo boileris), jo dūmtraukis turi būti sandarus ir išvestas iš patalpos. Jei yra įrengti kitokie dūmtraukių arba įrenginių tipai, pasirūpinkite, kad į patalpą patektų pakankamai oro. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų į patalpą.
1.11 - Irengini pastatykite taip, kad lengvai prieitumete prie kištuko.
1.12 - Jei elektros laidas pažeistas, pakeiskite jì specialiu laidu arba komplektu, jsigytu iš gamintojo arba prekybos atstovo.

2 - IRENGIMO INSTRUKCIJOS

Kai kurios įrengimo sistemos reikalauja atidaryti ir nuimti metalinių grotelių skydelį.

2.1 - Metalinių grotelių skydelio atidarymo ir nuėmimo instrukcijos

Norėdami atidaryti grotelių skydelį, į vidų spauskite du stumdomus skląsčius kiekvienoje grotelių skydelio pusėje, tada grotelės pasisuks žemyn.

Norėdami nuimti metalines groteles, patraukite į priekį dešinę pusę, kad vyrio kaištis grotelių užpakalinė-je dalyje atsileistų iš aptaiso šone esančios angos.

2.2 - Sienos korpuso tvirtinimas

a - Sienos korpusas su iš anksto išgręžtomis kiaurymėmis: pritvirtinkite gartraukį prie sienoje esančio medinio pagrindo naudodami keturis sraigtus 4,2 x 45 mm (pateikti su tvirtinimo komplektu).

Metalinių grotelių atidaryti nereikia.

b - Sienos korpusas be iš anksto išgręžtu kiaurymiu:

b.1 - jei su gartraukiu pateiktas popierinis tvirtinimo šablonas, laikykitės šių instrukciju; b.2 - jei su gartraukiu nepateiktas popierinis tvirtinimo šablonas, uždėkite gartraukį ant sienoje esančio medinio pagrindo, išgręžkite skyles ir įsukite 3,5 x 16 mm sraigtus (su tvirtinimo komplektu nepateikti) iš vidinės medžio pusės.

2.3 - Tvirtinimas ant sienos

a - Išgręžkite dvi ∅ 8 mm skyles sienoje naudodami popierinį šabloną, įdėkite du sienos kaiščius ir įsukite du 4,2 x 44,4 mm sraigtus, palikdami 5 mm nepriverže. Atidarykite metalinių grotelių skydelį, užkabinkite gartraukį ir iki galo priveržkite sraigtus.
b - Jei su gartraukiu popierinis tvirtinimo šablonas nepateiktas, išgrężkite dvi ∅ 8 mm skyles (žr. schema), jdėkite kaiščius, įsukite sraigtus ir atlikite „a“ paragrafe nurodytus veiksmus.
c - Tvirtindami ant sienos naudokite sienos laikytuvus (pasirenkama), laikykitės tvirtinimo šablono instrukci- ju.
d - Atkreipkite dėmesį i saugumo taisyklių 1.6 punktą.

2.4 - Darbinio režimo pasirinkimas

a - Ištraukimo režimas

Norėdami patikrinti, ar gartraukis yra paruoštas ištraukimui, atidarykite grotelių skydelį ir įsitikinkite, ar konversijos svirtelė arba perjungimo rankenėlė centrifugos skyriuje nustatyta į IŠTRAUKIMO (DUC-TING) padėti. Anglies pluošto filtras nereikalingas.

Kai gartraukis skirtas traukti garus i išorę, jis pateikiamas su užpakaline ir viršutine išleidimo angomis. Ant viršutinės išleidimo angos paprastai yra tvirtinamas 100 mm diametro jungės kaištis (kai kuriuose modeliuose – 120 mm), o ant užpakalinės angos – užkimšimo kaištis. Jei ištraukimui pasirinksite užpakalyje esančią angą, turėsite pakeisti jungės ir užkimšimo kaiščio padėti. Atkreipkite dėmesį i saugumo taisyklių 1.1 punkta.

b - Vidinės recirkuliacijos režimas

Norėdami patikrinti, ar gartraukis yra paruoštas recirkuliacijos režimui, atidarykite grotelių skydelį ir įsiti-kinkite, ar konversijos svirtelė arba perjungimo rankenėlė centrifugos skyriuje nustatyta į RECIRKULIA-CIJOS (RECYCLING) padėti.

Turi būti montuojamas anglies pluošto filtras. Norėdami įdėti anglies pluošto filtrą, atremkite filtrą viena ranka ir pasukite rankomis įsukamą varžtą per anglies pluošto filtro centrą. Jei filtras yra užsifiksuojantis, pasukite jį pagal laikrodžio rodyklę. Gartraukis gali likti prijungtas i išorę.

2.5 - Jungimas prie elektros tinklo ir darbinis bandymas

1 - Griežtai laikykitės 1 paragrafo priemonių, nurodytų 1.2, 1.3, 1.4 ir 1.5 punktuose.
2 - Baigę jungimą i elektros tinkla, patikrinkite viryklės viršaus, kur ruošiamas maistas, apšvietimą, ir ar tinkamai veikia variklis ir greičiai.

3 - VALDYMAS

3.1- Valdymo įtaisai yra priekinės dalies dešinėje pusėje, kad būtų lengva įjungti viryklės viršaus apšvietimą ir tinkamiausią darbinį greitį ruošiant valgį. Norėdami padidinti traukos plotą, atidarykite stiklinį skydelį. Didžiausią greitį naudokite troškindami arba ruošdami stiprius kvapus skleidžiantį maistą, o ruošdami įprastus maisto produktus — nedidelį greitį. Kad prietaisas veiktų geriausiai, gartraukį įjunkite prieš pradėdami virti ar kepti maistą, o užbaigę maisto ruošimo darbus — palikite keletą minučių įjungtą, kad išvalytumėte orą.
3.2- Atkreipkite dėmesį i saugumo taisyklių 1.7 ir 1.8 punktus.

4 - TECHNINĖ PRIEŽIŪRA IR VALYMAS

Reguliariai prižiūrėdami ir valydami gartraukį, užtikrinsite gerą jo veikimą ir patikimumą, taip pat pailgin-site naudojimo laiką. Ypatingą dėmesį atkreipkite į riebalų filtrą ir anglies pluošto filtrą (recirkuliacijos režimas).

4.1 - Riebalų filtras

Jis sulaiko kietąsias riebalų daleles. Galite naudoti skirtingus riebalų filtrus. Filtrą montuokite metalinių grotelių skydelio užpakalinėje pusėje. Riebalų filtro techninė priežiūra skiriasi priklausomai nuo naudojamo tipo.

a. Filtras lengvai išimamas iš grotelių nepriklausomai nuo naudojamo filtro tipo. Paspauskite į vieną pu- se metalinius vielos spaustukus, paskui juos nuimkite. b. Plonas sintetinis filtras (1 mm storio). Jo neplaukite, keiskite kartą per du mėnesius. Jei šis filtras yra su prisotinimo indikatoriumi, keiskite, kai:

b.1. violetinė tašku, matomų per metalines groteles, spalva pasklidusi po visą filtro paviršių;

b.2. išryškėja raudona juostelių spalva, nematoma per metalines groteles, kai filtras švarus.

c. Daugiasluoksnis metalinis filtras. Jį plaukite kartą per mėnesį karštame vandenyje naudodami švelnu ploviklj arba skystą muilą. Galite plauti indu plautuvėje. Nelankstykite, išplovę palikite, kad išdžiūtų.

[SPEJIMAS! Dideli susikaupusių riebalų kiekiai ne tik pablogina gartraukio darba, bet ir kelia gaisro pavojų. Todėl valykite ir keiskite filtrus griežtai laikydamiesi gamintojo pateiktų nurodymų.

4.2 - Metalinių autonominių riebalų filtrų valymas

• Filtrus plaukite ir valykite mažiausiai kartą per 2 naudojimo mėnesius arba dažniau, jei apkrovimas ypač didelis.
• Išimkite filtrus po vieną stumdami juos filtrų grupės galo link ir tuo pačiu metu traukdami žemyn.
• Išplaukite filtrus, stenkitės jų nelankstyti. Prieš vėl dėdami išdžiovinkite.
  • Dėdami filtrus pasirūpinkite, kad rankenėlė būtų matoma išorėje.

4.3 - Anglies pluošto filtrai

Anglies pluošto filtrai yra cheminiai filtrai, naudojami tik tuomet, kai gartraukis dirba recirkuliacijos režimu. Norėdami pakeisti anglies pluošto filtrą, išimkite rankomis jsukamą varžtą per anglies pluošto filtro centra. Jei filtras yra užsifiksuojantis, pasukite filtrą prieš laikrodžio rodyklę. Vėl įdėkite atvirkštine tvarka. Kad gartraukis gerai veiktų, anglies pluošto filtrą keiskite vidutiniškai kartą per tris mėnesius.

4.4 - Viryklės viršutinės dalies apšvietimas

Jei lemputė neveikia, atidarykite metalinių grotelių skydelį ir patikrinkite, ar lemputė iki galo įsukta į laikiklį. Kad gartraukis saugiai veiktų, naudokite tokias pačias (kaip pateikta) lemputes.

4.5 - Valymas

Metalinę dalį valykite reguliariai bent kartą per mėnesį, naudokite švelnų buitinį valikli, gražiai nublizginkite. Niekada nenaudokite abrazyvinių medžiagų. Atlikdami visus darbus, nurodytus 4.1—4.4 punktuose, o ypač 4.3 punkte, laikykitės 1.9 punkte pateiktų saugumo reikalavimų..

ΓENIKA

Šis ant produkto arba jo pakuotės esantis simbolis nurodo, kad su šiuo produktu negalima elgtis kaip su buitinėmis šiukšlėmis. Jį reikia perduoti atitinkam surinkimo punktui, kad elektros ir elektronikos įranga būtų perdirbta. Tinkamai išmesdami šį produkta, jūs prisidėsite prie apsaugos nuo galimo neigiamo poveikio aplinkai ir žmonių sveikatai, kurį gali sukelti netinkamas šio produkto išmetimas. Dėl iššamesnės informacijos apie šio produkto išmetimą, prašom kreiptis į savo miesto valdžios įstaigą, buitinių šiukšlių išmetimo tarnybą arba parduotuve, kurioje pirkote šį produkta.
