Produkttyp	Dunstabzugshaube
Marke	Beko
Modell	CFB 9431
Verwendung	Außenabluft oder Umluftbetrieb (umstellbar)
Montage	Wandmontage oder Unterbaumontage
Mindestabstand zum Kochfeld	65 cm
Stromversorgung	220-240 V ~ 50 Hz (gemäß Typenschild)
Isolationsklasse	Klasse II (Schutzisolierung) oder mit Erdung je nach Modell
Absaugstufen	3 Stufen
Beleuchtung	Lampe (Standardtyp, Leistung gemäß Typenschild)
Fettfilter	Mehrschichtiger Metallfilter, waschbar oder je nach Version wegwerfbar
Aktivkohlefilter	Optional, Austausch alle 3 Monate
Pflege Fettfilter	Monatliche Reinigung mit warmem Wasser und Reinigungsmittel, oder in der Spülmaschine
Außenpflege	Warmes Wasser und mildes Reinigungsmittel, keine Scheuermittel verwenden
Kindersicherheit	Kinder beaufsichtigen, nicht mit dem Geraet spielen lassen
Netzkabel	Austausch nur durch Kundendienst
Konformität	CE

Häufig gestellte Fragen - CFB 9431 BEKO

Wie installiere ich die Dunstabzugshaube im Abluftbetrieb?

Öffnen Sie das Ansauggitter, stellen Sie den Umschalthebel auf die Position "Abluft". Entfernen Sie den Aktivkohlefilter, falls vorhanden. Schließen Sie das Abluftrohr an den Anschlussring mit ∅100 mm (oder ∅120 mm) an, der sich unten oder hinten befindet. Verschließen Sie den nicht genutzten Auslass mit der mitgelieferten Abdeckung. Halten Sie einen Mindestabstand von 65 cm über dem Kochfeld ein.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Öffnen Sie das Ansauggitter, stellen Sie den Umschalthebel auf die Position "Umluft". Befestigen Sie den Aktivkohlefilter am Motorhalter, indem Sie den mittleren Drehknopf im Uhrzeigersinn drehen. Die Haube kann an einen Abluftkanal angeschlossen bleiben, aber die Luft wird umgewälzt.

Wie groß ist der Sicherheitsabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 65 cm. Dieser Abstand ist zur Gewährleistung der Sicherheit und des ordnungsgemäßen Betriebs vorgeschrieben.

Wie reinige ich die Metallfettfilter?

Öffnen Sie das Ansauggitter, entfernen Sie die Filter, indem Sie sie nach hinten drücken und nach unten ziehen. Waschen Sie sie mit warmem Wasser und normalem Reinigungsmittel oder in der Spülmaschine. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie etwa einmal im Monat.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle drei Monate ausgetauscht werden, um eine gute Geruchsabsorption zu gewährleisten. Zum Entfernen öffnen Sie das Gitter, schrauben Sie den mittleren Drehknopf ab und drehen Sie den Filter gegen den Uhrzeigersinn.

Was tun, wenn die Beleuchtung der Haube nicht funktioniert?

Öffnen Sie das Ansauggitter und überprüfen Sie, ob die Lampe festgeschraubt ist. Falls sie defekt ist, ersetzen Sie sie durch eine Lampe gleichen Typs und gleicher Leistung.

Kann ich die Fettfilter in der Spülmaschine reinigen?

Ja, die mehrschichtigen Metallfilter können in der Spülmaschine gereinigt werden. Bei dünnen Einwegfiltern (Dicke 1 mm) können diese jedoch nicht gewaschen werden und müssen alle zwei Monate ausgetauscht werden.

Wie öffne ich das Ansauggitter?

Um das Gitter zu öffnen, schieben Sie die Knöpfe im unteren Teil der Haube zur Mitte. Das Gitter gleitet um die hinteren Drehpunkte. In vertikaler Position können Sie den rechten hinteren Drehpunkt entfernen, um das Gitter vollständig abzunehmen.

Was tun, wenn das Netzkabel beschädigt ist?

Das beschädigte Netzkabel muss durch ein spezielles Kabel oder Kabel-Set ersetzt werden, das beim Hersteller oder dessen Kundendienst erhältlich ist. Versuchen Sie nicht, es selbst zu reparieren.

Kann ich die Haube verwenden, wenn ich kleine Kinder habe?

Die Haube kann verwendet werden, aber Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Personen (einschließlich Kinder) mit eingeschränkten Fähigkeiten sollten das Gerät nicht ohne Aufsicht benutzen.

BEDIENUNGSANLEITUNG CFB 9431 BEKO

Bedienungsanleitung INHALTSVERZEICHNIS

ALLGEMEINES - SICHERHEITSHINWEISE.... 17

MONTAGE 18

BEDIENUNG - WARTUNG....19

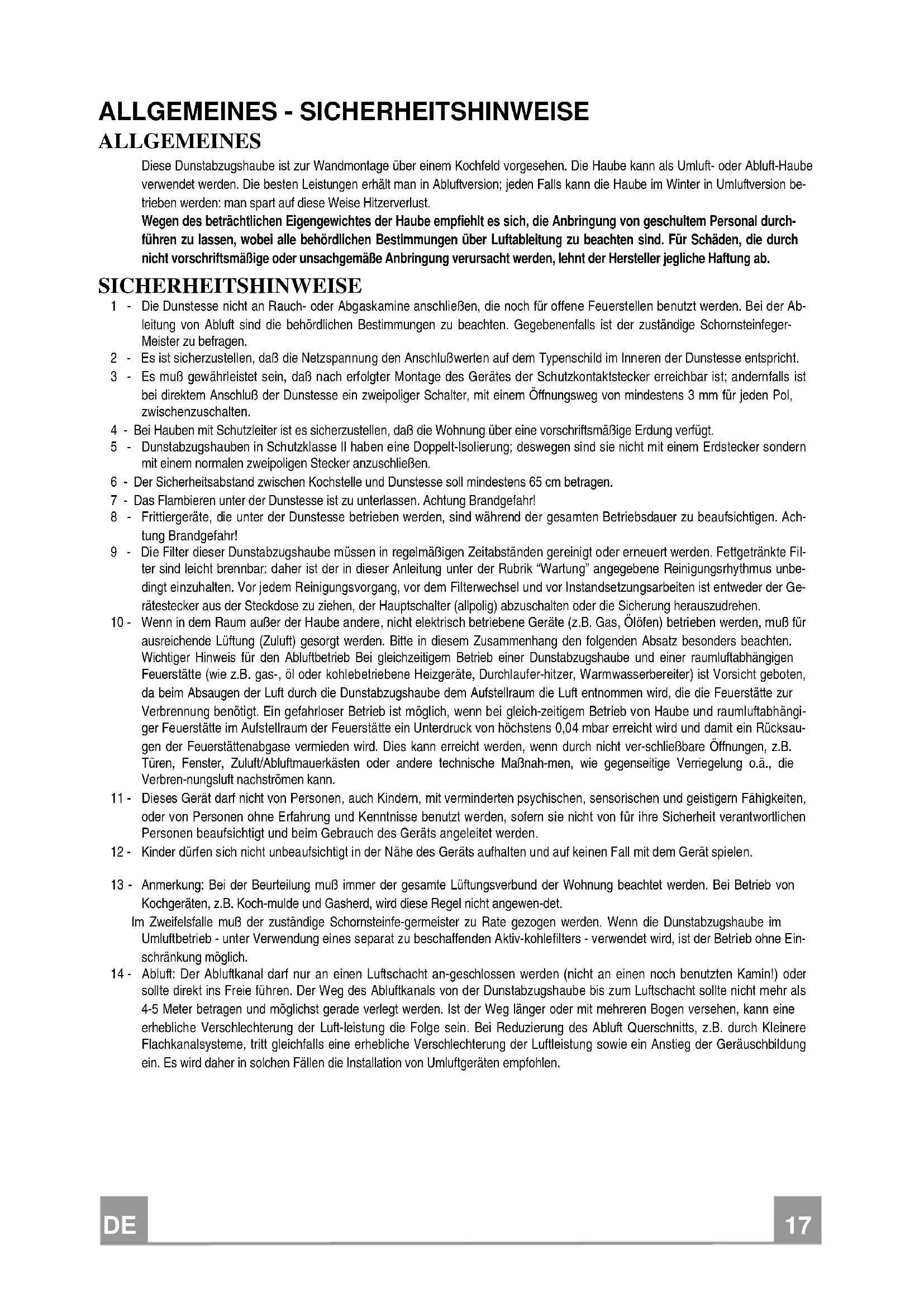

ALLGEMEINES - SICHERHEITSHINWEISE

ALLGEMEINES

Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeden Falls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Hitzerverlust.

Wegen des beträchtlichen Eigengewichtes der Haube empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab.

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.

2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.

3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten.

4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschriftsmäßige Erdung verfügt.

5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschließen.

6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm betragen.

7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!

8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!

9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: daher ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.

10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölöfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in diesem Zusammenhang den folgenden Absatz besonders beachten. Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Türen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.ä., die Verbren-nungsluft nachströmen kann.

11 - Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.

12 - Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

13 - Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewen-det.

Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

14 - Abluft: Der Abluftkanal darf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein. Bei Reduzierung des Abluft Querschnitts, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.

2 - MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel ein-gesetzt und die Schrauben 4,2 x 44,4 mm einge-dreht (Abstand von Schraubenkopf zur Wand ca. 5 mm).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigen der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnehmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellöcher" an den Wandschrauben einhängen und diese sodann festdrehen. Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinten oben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschränken ermöglichen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden.

Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschran-kes analog ein runder Ausschnitt in den Schrank-boden gesägt werden, wiederum unter Benut-zung der Bohrschablone.

d - Montage bei Umluft

Bei Hängeschränken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so weit nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen.

Die in der Montageanleitung besonders hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

3 - BETRIEB

3.1- Die Schalter steuern das Einschalten, die Regelung der Gebläsegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir den Leitschirm zu öffnen und bei starker Geruchs- und Rauchentwicklung die höchste Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen geräuscharmen und sparsamen Luftaustausch. Außerdem sollte die Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.
3.2- Die Sicherheitshinweise 1.7 und 1.8. müssen unbedingt beachtet werden.

4 - WARTUNG UND PFLEGE

Eine regelmäßige Wartung garantiert einen einwandfreien Betrieb und gute Leistungen über lange Zeit hin.

ACHTUNG: Ansammlungen von Fett im Inneren des Filters können die Leistung des Gerätes beeinträchtigen und Brandgefahr verursachen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzuhalten sind.

4.1 - Fettfilter

Dies ist ein mechanischer Filter in verschiedenen Arten, der die Fettpartikel auffängt.
Er befindet sich im Inneren des Sauggitters.
Bei der Wartung folgendermaßen vorgehen:
a-Allgemeines: unabhängig vom Filtertyp ist das Sauggitter zu öffnen, um die Entnahme zu ermöglichen; die Haltedrähte aus Metall entfernen.
b-Dünner Einwegfilter (ca. 1 mm dick):
Er kann nicht gereinigt werden, sondern muss durchschnittlich alle zwei Monate ausgetauscht werden.
Verfügt der Filter über eine chemische Sättigungsanzeige, wird er ausgetauscht, wenn:

b.1 - die von außen sichtbaren roten Punkte auf der gesamten Oberfläche verteilt sind.

b.2 - die rote Farbe der internen Streifen von außen sichtbar geworden ist (normalerweise nicht sichtbar).

c-Mehrschicht-Metallfilter: diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreiniger und Wasser oder im Geschirrspüler waschen. Gut trocknen lassen, bevor sie wieder montiert werden.

4.2 - Selbsttragende Metallfettfilte

• Diese Filter können auch im Geschirrspüler gewaschen werden und sind alle 2 Betriebmonate bzw. bei intensivem Einsatz auch häufiger zu reinigen.
• Jeden Filter einzeln entnehmen, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Darauf achten, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen lassen.
• Bei der Remontage darauf achten, dass sich der Griff auf der sichtbaren Seite befindet.

4.3 - Aktivkohlefilter

Dies ist ein chemischer Filter, der die Gerüche bei Umlufthauben auffängt. Für die Demontage das Sauggitter öffnen, den zentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehen, bis der zentrale Bajonettverschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.

4.4 - Beleuchtung

Falls eine Lampe nicht oder nicht mehr funktioniert, das Sauggitter öffnen und kontrollieren, dass die Lampe fest eingeschraubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder gleicher Leistung ersetzen.

4.5 - Reinigung

Die Haube mit lauwarmem Wasser und neutralem Flüssigreiniger säubern; keinesfalls Lösemittel, Alkohol und Schmirgelprodukte verwenden. Bei allen Arbeitsschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitshinweis 1.9 beachten, insbesondere beim Arbeitsschritt 4.3.
