Type de produit	Hotte de cuisine
Marque	Beko
Modèle	CFB 9431
Utilisation	Évacuation extérieure ou recyclage interne (convertible)
Montage	Mural ou sous meuble
Distance minimale au plan de cuisson	65 cm
Alimentation électrique	220-240 V ~ 50 Hz (selon étiquette)
Classe d'isolation	Classe II (double isolation) ou avec terre selon modèle
Vitesses d'aspiration	3 vitesses
Éclairage	Ampoule (type standard, puissance selon étiquette)
Filtre à graisse	Métallique multi-couche lavable ou jetable selon version
Filtre à charbon	Optionnel, remplacement tous les 3 mois
Entretien filtre à graisse	Lavage mensuel à l'eau tiède et détergent, ou au lave-vaisselle
Entretien extérieur	Eau tiède et détergent neutre, éviter produits abrasifs
Sécurité enfants	Surveiller les enfants, ne pas laisser jouer avec l'appareil
Câble d'alimentation	Remplacement par service après-vente uniquement
Conformité	CE

FOIRE AUX QUESTIONS - CFB 9431 BEKO

Comment installer la hotte en mode évacuation ?

Ouvrez la grille d'aspiration, placez le levier de conversion sur la position "aspirante". Retirez le filtre à charbon s'il est présent. Raccordez le tuyau d'évacuation à l'anneau de raccord de ∅100 mm (ou ∅120 mm) situé au dessous ou à l'arrière. Obstruez la sortie non utilisée avec le cache fourni. Respectez une distance minimale de 65 cm au-dessus du plan de cuisson.

Comment installer la hotte en mode recyclage ?

Ouvrez la grille d'aspiration, placez le levier de conversion sur la position "filtrante". Fixez le filtre à charbon actif au support moteur à l'aide du pommeau central en tournant dans le sens horaire. La hotte peut rester branchée à un conduit d'évacuation mais l'air sera recyclé.

Quelle est la distance de sécurité entre la hotte et le plan de cuisson ?

La distance minimale est de 65 cm. Cette distance est obligatoire pour garantir la sécurité et le bon fonctionnement.

Comment nettoyer les filtres à graisse métalliques ?

Ouvrez la grille d'aspiration, retirez les filtres en les poussant vers l'arrière et en tirant vers le bas. Lavez-les à l'eau tiède avec un détergent normal ou au lave-vaisselle. Laissez-les sécher avant de les remettre en place. Nettoyez-les environ tous les mois.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les trois mois pour garantir une bonne absorption des odeurs. Pour retirer, ouvrez la grille, dévissez le pommeau central et tournez le filtre dans le sens contraire des aiguilles d'une montre.

Que faire si l'éclairage de la hotte ne fonctionne pas ?

Ouvrez la grille d'aspiration et vérifiez que l'ampoule est bien vissée. Si elle est défectueuse, remplacez-la par une ampoule du même type et de même puissance.

Puis-je laver les filtres à graisse au lave-vaisselle ?

Oui, les filtres métalliques multi-couches peuvent être lavés au lave-vaisselle. Cependant, pour les filtres minces jetables (épaisseur 1 mm), ils ne peuvent pas être lavés et doivent être remplacés tous les deux mois.

Comment ouvrir la grille d'aspiration ?

Pour ouvrir la grille, déplacez les boutons situés dans la partie inférieure de la hotte vers le centre. La grille glissera autour des pivots postérieurs. En position verticale, vous pouvez retirer le pivot postérieur droit pour enlever complètement la grille.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation endommagé doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente. N'essayez pas de le réparer vous-même.

Puis-je utiliser la hotte si j'ai de jeunes enfants ?

La hotte peut être utilisée, mais les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Les personnes (y compris les enfants) avec des capacités réduites ne doivent pas utiliser l'appareil sans supervision.

MODE D'EMPLOI CFB 9431 BEKO

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les meilleures performances s'obtiennent dans la version en évacuation extérieure. De toute façon il est conseillable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispertions de chaleur.

A cause de la complexité de l'appareil il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air.

La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

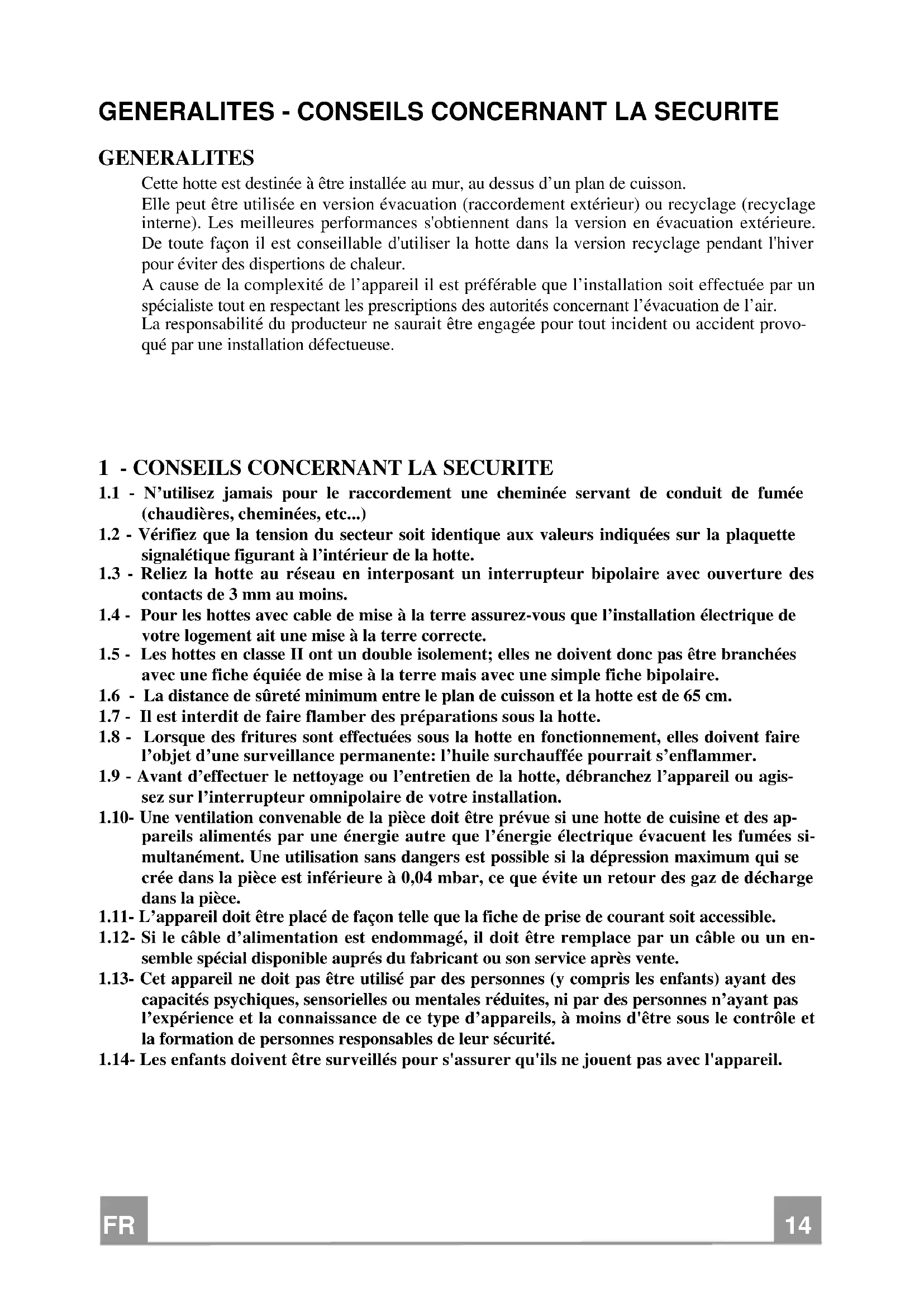

1 - CONSEILS CONCERNANT LA SECURITE

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...)
1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.
1.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.
1.4 - Pour les hottes avec cable de mise à la terre assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
1.5 - Les hottes en classe II ont un double isolement; elles ne doivent donc pas être branchées avec une fiche équiée de mise à la terre mais avec une simple fiche bipolaire.
1.6 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.
1.7 - Il est interdit de faire flamber des préparations sous la hotte.
1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.
1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
1.10- Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge dans la pièce.
1.11- L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.
1.12- Si le câble d'alimentation est endommagé, il doit être remplace par un câble ou un ensemble spécial disponible auprès du fabricant ou son service après vente.
1.13- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
1.14- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

2 - MONTAGE

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au dessous d'un meuble

a - Meuble préperçé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 x 45 mm. Il n'est pas nécessaire d'ouvrir la grille.

b - Meuble non perçé:

b.1-Si avec la hotte il y a un gabarit de per-cage, il faut suivre ses instructions.

b.2-Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 x 16 mm non fournies.

2.3 - Installation au mur

a - A l'aide de l'éventuel gabarit de perçage faire deux trous de ∅ 8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux trous ∅ 8 mm, insérer chevilles et vis et procéder comme au paragraphe a.

c - Pour une installation au mur avec des équerres (en option) s'en tenir aux instructions reportées sur le gabarit annexé.

d - Respecter le conseil 1.6.

2.4 - Choix de la version

a - Evacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lente-ment dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonette.

Relier le tuyau extérieur à un anneau de raccord ∅ 100 mm (ou ∅ 120 mm pour quelques modèles) situé au dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lente-ment dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonette. La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité.

2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - FONCTIONNEMENT

3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimales il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consom-mation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - ENTRETIEN ET NETTOYAGE

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en dif-férents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:

a-Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b-Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 -La couleur violet des pois visibles à l'ex-térieur aura couvert toute la surface du filtre.

b.2 -La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c-Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Nettoyage Filtresantgi - Graisse Metallique S autoporteurs

• Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

4.3 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baïonette centrale. Pour le replacer procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.4 - Eclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.5 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
