NÁVOD NA OBSLUHU CFB 9431 BEKO

Príručka na obsluhu OBSAH

VŠEOBECNÉ POKYNY – BEZPEČNOSTNÉ UPOZORNENIA....35

INSTALÁCIA 36

POUŽÍVANIE - ÚDRŽBA 37

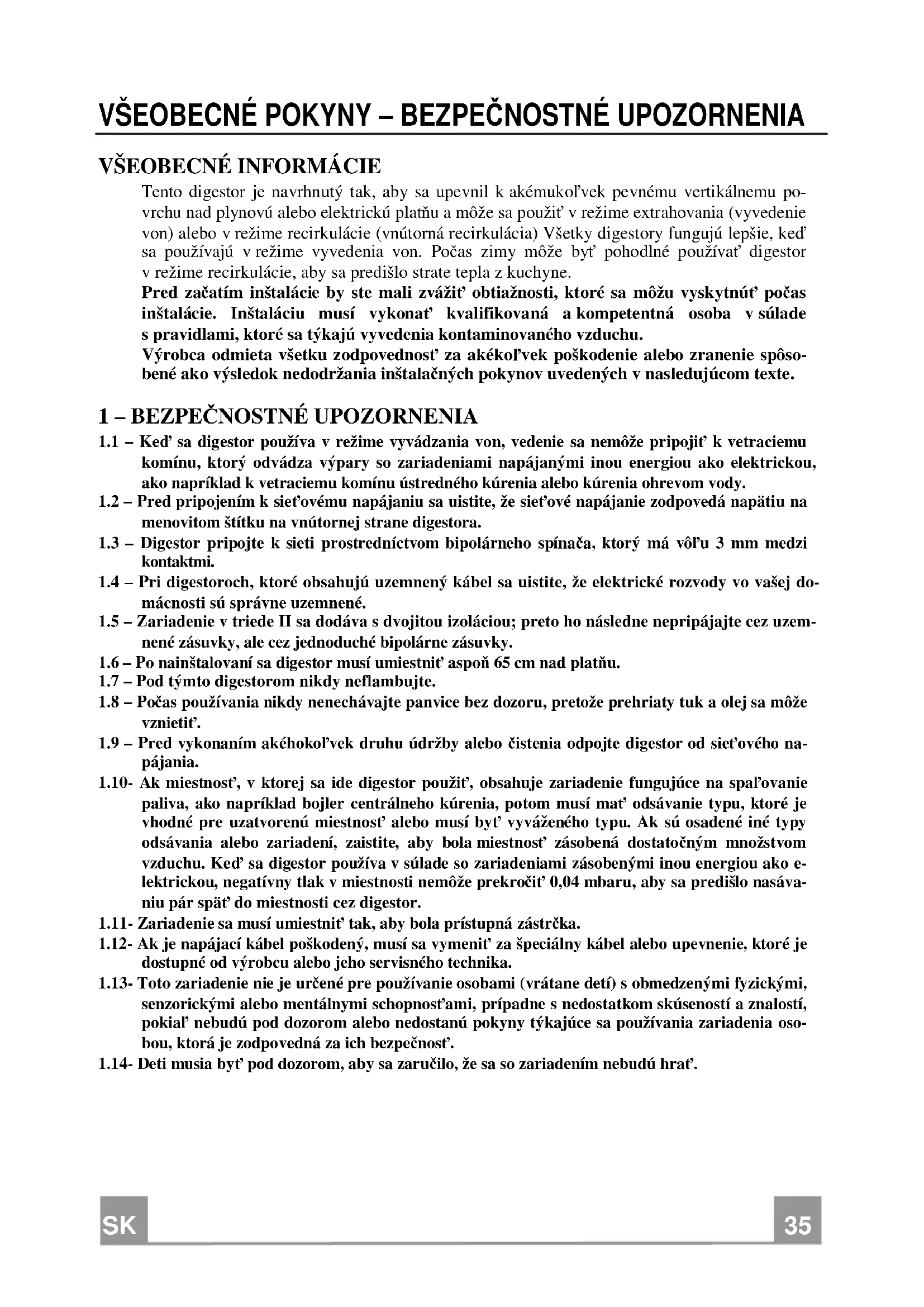

GENERAL INFORMATION

Tento digestor je navrhnutý tak, aby sa upevnil k akémukol'vek pevnému vertikálnemu povrchu nad plynovú alebo elektrickú platňu a môže sa použit' v režime extrahovania (vyvedenie von) alebo v režime recirkulácie (vnútorná recirkulácia) Všetky digestory fungujú lepšie, keď sa používajú v režime vyvedenia von. Počas zimy môže byť pohodlné používať digestor v režime recirkulácie, aby sa predišlo strate tepla z kuchyne.

Pred začatím inštalácie by ste mali zvážit' obtiažnosti, ktoré sa môžu vyskytnút' počas inštalácie. Inštaláciu musí vykonat' kvalifikovaná a kompetentná osoba v súlade s pravidlami, ktoré sa týkajú vyvedenia kontaminovaného vzduchu.

Výrobca odmieta všetku zodpovednost' za akékol'vek poškodenie alebo zranenie spôsobené ako výsledok nedodržania inštalačných pokynov uvedených v nasledujúcom texte.

1 - BEZPEČNOSTNÉ UPOZORNENIA

1.1 – Ked' sa digestor používa v režime vyvádzania von, vedenie sa nemôže pripojit' k vetraciemu komínu, ktorý odvádza výpary so zariadeniami napájanými inou energiou ako elektrickou, ako napríklad k vetraciemu komínu ústredného kúrenia alebo kúrenia ohrevom vody.
1.2 – Pred pripojením k siet'ovému napájaniu sa uistite, že siet'ové napájanie zodpovedá napätiu na menovitom štítku na vnútornej strane digestora.
1.3 – Digestor pripojte k sieti prostredníctvom bipolárneho spínača, ktorý má vôl'u 3 mm medzi kontaktmi.
1.4 – Pri digestoroch, ktoré obsahujú uzemnený kábel sa uistite, že elektrické rozvody vo vašej domácnosti sú správne uzemnené.
1.5 – Zariadenie v triede II sa dodáva s dvojitou izoláciou; preto ho následne nepripájajte cez uzemnené zásuvky, ale cez jednoduché bipolárne zásuvky.
1.6 – Po nainštalovaní sa digestor musí umiestnit' aspoň 65 cm nad platňu.
1.7 – Pod týmto digestorom nikdy neflambujte.
1.8 – Počas používania nikdy nenechávajte panvice bez dozoru, pretože prehriaty tuk a olej sa môže vznietit'.
1.9 – Pred vykonaním akéhokol'vek druhu údržby alebo čistenia odpojte digestor od siet'ového napájania.
1.10- Ak miestnost', v ktorej sa ide digestor použit', obsahuje zariadenie fungujúce na spal'ovanie paliva, ako napríklad bojler centrálneho kúrenia, potom musí mat' odsávanie typu, ktoré je vhodné pre uzatvorenú miestnost' alebo musí byt' vyváženého typu. Ak sú osadené iné typy odsávania alebo zariadení, zaistite, aby bola miestnost' zásobená dostatočným množstvom vzduchu. Ked' sa digestor používa v súlade so zariadeniami zásobenými inou energiou ako elektrickou, negativny tlak v miestnosti nemôže prekročit' 0,04 mbaru, aby sa predišlo nasávaniu pár spät' do miestnosti cez digestor.
1.11- Zariadenie sa musí umiestnit' tak, aby bola prístupná zástrčka.
1.12- Ak je napájací kábel poškodený, musí sa vymenit' za špeciálny kábel alebo upevnenie, ktoré je dostupné od výrobcu alebo jeho servisného technika.
1.13- Toto zariadenie nie je určené pre používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými alebo mentálnymi schopnosťami, prípadne s nedostatkom skúseností a znalostí, pokial’ nebudú pod dozorom alebo nedostanú pokyny týkajúce sa používania zariadenia osobou, ktorá je zodpovedná za ich bezpečnost’.
1.14- Deti musia byt' pod dozorom, aby sa zaručilo, že sa so zariadením nebudú hrat'.

Niektoré inštalačné systémy vyžadujú otvorenie a vybratie panelu kovovej mriežky.

2.1 – Pokyny pre otvorenie a odstránenie panelu kovovej mriežky

Aby ste otvorili panel mriežky, zatlačte dovnútra dve posuvné západky na každej strane panelu mriežky a mriežka sa vyklopí.

Aby ste kovoví mriežku vybrali, zatiahnite dopredu na pravej strane, aby sa čap pántu na zadnej strane mriežky uvoľnil z otvoru v bočnej strane puzdra.

2.2 – Upevnenie do nástennej skrinky

a – Predvítaná nástenná skrinka: upevnite digestor k základnému panelu nástennej skrinky pomocou štyroch skrutiek 4,2 x 45 mm (dodané spolu s upevňovacou súpravou).

Kovovú mriežku nemusíte otvorit.

b.1 – Ak sa digestor dodáva s papierovou šablónou pre upevnenie, postupujte podľa pokynov.

b.2 – Ak sa digestor nedodáva s papierovou šablónou pre upevnenie, umiestnite digestor na základný panel nástennej skrinky a naskrutkujte 3,5 x 16 mm skrutky (nedodávajú sa u-pevňovacou súpravou) z vnútornej strany do dreva.

a – Vyvrtajte dva ∅ 8 mm otvory do steny pomocou papierovej šablóny, zasuňte dve hmoždinky a dve 4,2 x 44,4 mm skrutky, pričom nechajte nedotiahnutých len 5 mm. Otvorte panel kovovej mriežky, zaháknite digestor a skrutky úplne dotiahnite.

b – Ak sa digestor nedodal s papierovou šablónou pre upevnenie, vyvřtajte dve ∅ 8 mm diery (pozrite nákres), zasuňte hmoždinky a skrutky a postupujte podľa pokynov v odseku a.

c – Pri upevnení na stenu pomocou držiakov na stenu (volitel'né) postupujte podľa pokynov na šablóne pre upevnenie.

Aby ste overili, či je digestor nastavený pre vyvedenie von, otvorte panel mriežky a uistite sa, že páčka prechodu alebo gombík prepnutia na odstredivke je vo VYVÁDZAJÚCEJ polohe. Uhlíkový filter sa nevyžaduje.

Na vyvedenie do exteriéru sa digestor dodáva so zadným a horným vývodom. Na hornom vývode je zvyčajne nasadený kohútik príruby s priemerom 100 mm (120 mm pri niektorých modeloch) a záslepka na zadnom vývode. Ak sa rozhodnete odsávať digestor zo zadnej strany krytu, mali by ste zmeniť polohu príruby a záslepky. Dodržujte bezpečnostné nariadenie 1.1.

b – Režim vnútornej recirkulácie

Aby ste overili, či je digestor nastavený pre recirkuláciu, otvorte panel mriežky a uistite sa, že páčka prechodu alebo gombík prepnutia na odstredivke je v RECIRKULUJÚCEJ polohe.

Musí byť osadený uhlíkový filter. Aby ste osadili uhlíkový filter, podložte filter jednou rukou a otočte krídlovú maticu cez stred uhlíkového filtra. Ak filter obsahuje vnútorné uzamknutie, otočte filter v smere otáčania hodinových ručičiek. Digestor môže zostat' pripojený k exteriéru.

1 – Musíte prísne dodržiavať bezpečnostné opatrenia 1.2, 1.3, 1.4 a 1.5 odseku 1.

2 – Po dokončení elektrického pripojenia skontrolujte, či správne funguje osvetlenie pracovnej plochy, motor a rýchlosti.

3 - PREVÁDZKA

3.1- Ovládacie prvky sa nachádzajú na pravej strane vpredu na ovládanie osvetlenia pracovnej plochy a výber najvhodnejšej pracovnej rýchlostí pre vaše varenie. Aby ste zväčšili oblast' odsávania, roztvorte sklenený priezor. Najvyššiu rýchlost' používajte pri fritovaní alebo varení jedál so silnou vôňou, zatial' čo nižšie rýchlosti môžete používať pre normálne varenie. Aby ste získali najlepší výkon z vášho digestora, pred začatím varenia ho zapnite a nechajte ho v prevádzke niekol'ko minút potom, čo dovaríte, aby ste vyčistili vzduch.

Pravidelná údržba a čistenie zaručia dobrý výkon a spoľahlivosť, zatial’ čo predĺžia životnosť digestora. Špeciálnu pozornosť venujte tukovému filtru a uhlíkovému filtru (režim recyklácie).

4.1 – Tukový filter

Uchováva čiastočky pevného tuku a môže sa dodat' v rôznych typoch. Je osadený na opačnej strane panelu kovovej mriežky. Údržba tukového filtra sa odlišuje v závislosti od používaného typu.

a – Bez ohľadu na typ použitého filtra sa dá jednoducho odpojit’ od mriežky tak, že zatlačíte svorky kovového drôtu do jednej strany a odpojíte ho.
b – Tenký syntetický filter (1 mm hrubý). Nemal by sa umývat' a mal by sa vymenit' každé dva mesiace. Ak sa filter dodáva s indikátorom nasýtenia, vymeňte ho vtedy, ked':

b.1–Sa fialová farba bodiek, ktoré je vidiet' cez kovovú mriežku, rozptýli po celom povrchu filtra.

b.2–Červená farba pásikov, ktorú nie je vidieť cez kovovú mriežku, keď je filter čistý, sa zviditeľní z vonkajšej strany kovovej mriežky.

c – Viacvrstvový kovový filter. Raz do mesiaca by sa mal umyt' v horúcej vode pomocou jemného čistiaceho prostriedku alebo tekutého mydla. Môže sa umývat' v umývačke riadu. Nemal by sa ohýbat' a mal by sa nechat' úplne vyschnút'.

VÝSTRAHA: Nadmerné množstvo tuku vo filtri má nie len vplyv na výkon digestora, ale predstavuje tiež možné riziko požiaru. Z tohto dôvodu výslovne odporúčame, aby ste čistili a vymieňali filtre v súlade s pokynmi o údržbe.

4.2 – Čistenie kovových samopodporných tukových filtrov

• Filtre sú umývatel'né a musia sa čistit' aspoň každé 2 mesiace prevádzky, prípadne častejšie, a to pri obzvlášt' častom používaní.
• Filtre po jednom vyberte tak, že ich zatlačíte smerom k zadnej strane skupiny a súčasne ich potiahnete nadol.
• Umyte filtre, pričom dávajte pozor, aby ste ich neohli. Pred opätovným nasadením ich nechajte uschnúť.
• Pri opätovnom nasadení filtrov sa uistite, že je z vonkajšej strany vidiet' rukovät'.

Uhlíkový filter predstavuje chemický filter, ktorý sa používa len vtedy, ak je digestor v polohe recyklácie. Aby ste vymenili uhlíkový filter, otvorte mriežku a vyberte krídlovú maticu cez stred uhlíkového filtra. Ak filter obsahuje vnútorné uzamknutie, otočte filter proti smeru otáčania hodinových ručičiek. Opätovne nasad’te opačným postupom. Na dosiahnutie dobrého výkonu vymeňte uhlíkový filter priemerne každé tri mesiace.

Ak kedykol'vek prestane fungovat' žiarovka, otvorte panel kovovej mriežky a skontrolujte, či je žiarovka plne zaskrutkovaná do držiaka. Pri výmene žiarovky musíte vložit' identický náhradný kus, aby sa zaručila bezpečná prevádzka digestora.

4.5 - Čistenie

Kovový povrch sa musí čistit' pravidelne, a to aspoň raz do mesiaca, pomocou jemného čistiaceho prostriedku pre domácnosti a vyleštit'. Nikdy nepoužívajte drsné čističe. Pri všetkých činnostiach od bodu 4.1 po bod 4.4 a obzvlášť pri bode 4.3 venujte špeciálnu pozornosť bezpečnostnému nariadeniu 1.9.

CE

Symbol na produkte alebo jeho balení naznačuje, že s týmto produktom nemôžete narábať ako s komunálnym odpadom. Namiesto toho sa musí odovzdať na príslušnom zbernom mieste pre recykláciu elektrického a elektronického vybavenia. Zaistením správnej likvidácie tohto produktu pomôžete zabrániť možným negatívnym následkom pre životné prostredie a ľudské zdravie, ktoré by mohla v opačnom prípade spôsobit nevhodná likvidácia tohto produktu. Podrobnejšie informácie o recyklácii tohto produktu získate v kancelárii miestneho úradu, od služby likvidácie vášho komunálneho odpadu alebo v obchode, kde ste produkt zakúpili.
