KULLANIM KILAVUZU INOX 1520 Plus THOMAS

İçindekiler Sayfa TR

Makine Parçaları 3
Emniyetli Kullanım Açısından Dikkat Edilmesi Gereken Hususlar 25
Makinenin Montaji....5/26
Kullanım Talimatları 27
Olası Arizalarda Yardım 28
Çevrenin Korunması 28
Müşteri Hizmetleri 28

Baypas emme kontrolü

Байпасный регулятор

силы всасывания

14 = Schrägrohrdüse

Elektrikli aparatlar için

Bağlantı soketi (priz)

Приборная розетка

16 = Fugendüse

Crevizenozzle

Suceur plat

Platte zuiger

Tobera de ranuras

Dar aralık başlığı

Щелевая насадка

17 = Polsterdüse

Upholsterynozzle

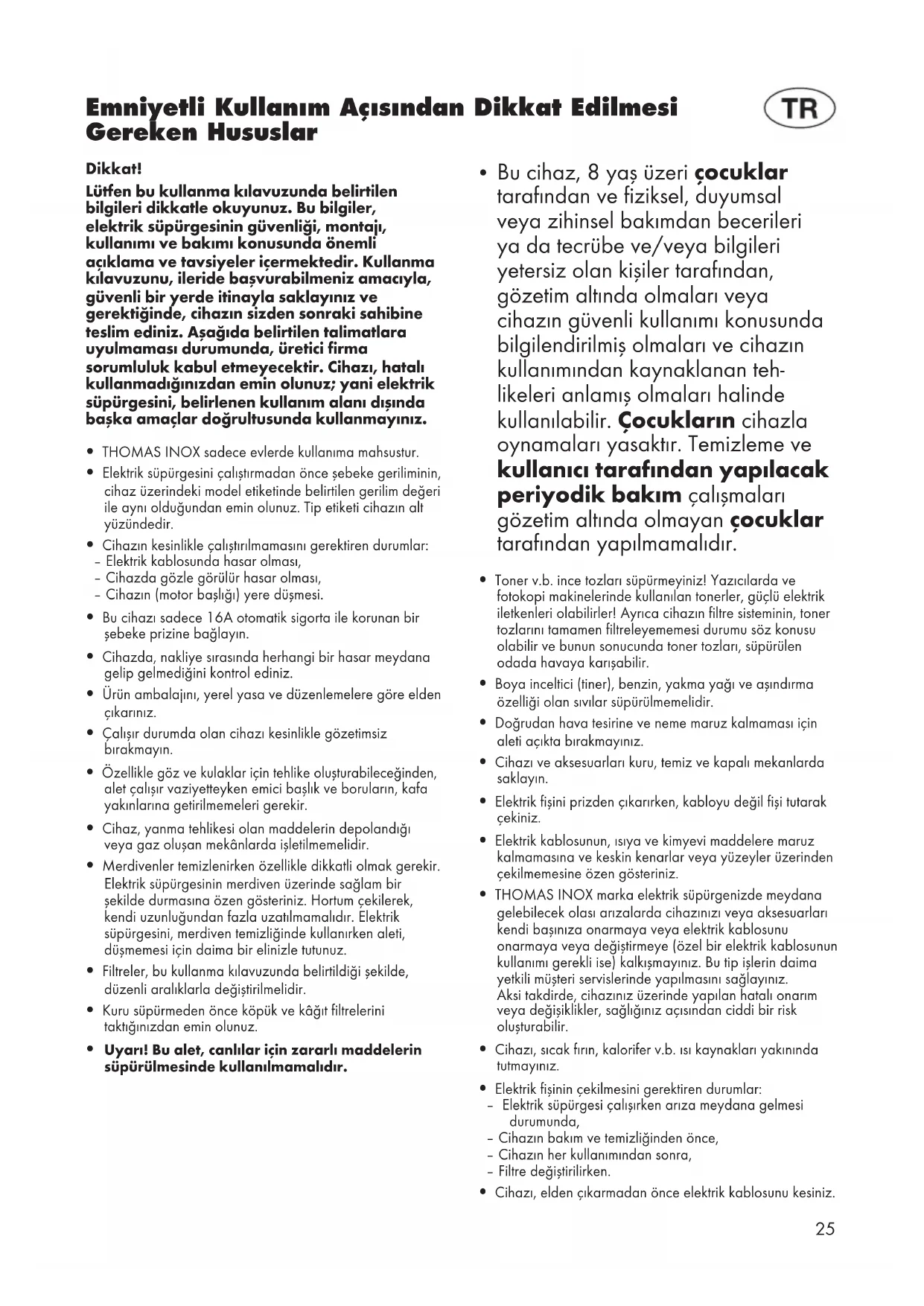

Emniyetli Kullanım Açısından Dikkat Edilmesi Gereken Hususlar

Dikkat!

Lütfen bu kullanma kılavuzunda belirtilen bilgileri dikkatle okuyunuz. Bu bilgiler, elektrik süpürgesinin güvenliği, montajı, kullanımı ve bakımı konusunda önemli açıklama ve tavsiyeler içermektedir. Kullanma kılavuzunu, ileride başvurabilmeniz amacıyla, güvenli bir yerde itinayla saklayınız ve gerektiğinde, cihazın sizden sonraki sahibine teslim ediniz. Aşağıda belirtilen talimatlara uyulmaması durumunda, üretici firma sorumluluk kabul etmeyecektir. Cihazı, hatalı kullanmadığınızdan emin olunuz; yani elektrik süpürgesini, belirlenen kullanım alanı dışında başka amaçlar doğrultusunda kullanmayınız.

• THOMAS INOX sadece evlerde kullanıma mahsustur.
- Elektrik süpürgesini çalıştırmadan önce şebeke geriliminin, cihaz üzerindeki model etiketinde belirtilen gerilim değeri ile aynı olduğundan emin olunuz. Tip etiketi cihazın alt yüzündedir.
- Cihazın kesinlikle çalıştırılmamasını gerektiren durumlar:
- Elektrik kablosunda hasar olması,
- Cihazda gözle görülür hasar olması,
- Cihazın (motor başlığı) yere düşmesi.
- Bu cihazı sadece 16A otomatik sigorta ile korunan bir şebeke prizine bağlayın.
- Cihazda, nakliye sırasında herhangi bir hasar meydana gelip gelmediğini kontrol ediniz.
- Ürün ambalajını, yerel yasa ve düzenlemelere göre elden çıkarınız.
- Çalışır durumda olan cihazı kesinlikle gözetimsiz bırakmayın.
- Özellikle göz ve kulaklar için tehlike oluşturabileceğinden, alet çalışır vaziyetteyken emici başlık ve boruların, kafa yakınlarına getirilmemeleri gerekir.
- Cihaz, yanma tehlikesi olan maddelerin depolandığı veya gaz oluşan mekânlarda işletilmemelidir.
- Merdivenler temizlenirken özellikle dikkatli olmak gerekir. Elektrik süpürgesinin merdiven üzerinde sağlam bir şekilde durmasına özen gösteriniz. Hortum çekilerek, kendi uzunluğundan fazla uzatılmamalıdır. Elektrik süpürgesini, merdiven temizliğinde kullanırken aleti, düşmemesi için daima bir elinizle tutunuz.
- Filtreler, bu kullanma kılavuzunda belirtildiği şekilde, düzenli aralıklarla değiştirilmelidir.
- Kuru süpürmeden önce köpük ve kâğıt filtrelerini taktığınızdan emin olunuz.
- Uyarı! Bu alet, canlılar için zararlı maddelerin süpürülmesinde kullanılmamalıdır.

- Bu cihaz, 8 yaş üzeri çocuklar tarafından ve fiziksel, duyumsal veya zihinsel bakımdan becerileri ya da tecrübe ve/veya bilgileri yetersiz olan kişiler tarafından, gözetim altında olmaları veya cihazın güvenli kullanımı konusunda bilgilendirilmiş olmaları ve cihazın kullanımından kaynaklanan tehlikeleri anomalies olmaları halinde kullanılabilir. Çocukların cihazla oynamaları yasaktır. Temizleme ve kullanıcı tarafından yapılacak periyodik bakım çalışmaları gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

• Toner v.b. ince tozları süpürmeyiniz! Yazıcılarda ve fotokopi makinelerinde kullanılan tonerler, güçlü elektrik iletkenleri olabilirler! Ayrıca cihazın filtre sisteminin, toner tozlarını tamamen filtreleyememesi durumu söz konusu olabilir ve bunun sonucunda toner tozları, süpürülen odada havaya karışabilir.
• Boya inceltici (tiner), benzin, yakma yağı ve aşındırma özelliği olan sıvılar süpürülmemelidir.
• Doğrudan hava tesirine ve neme maruz kalmaması için aleti açıkta bırakmayınız.
• Cihazı ve aksesuarları kuru, temiz ve kapalı mekanlarda saklayın.
• Elektrik fişini prizden çıkarırken, kabloyu değil fişi tutarak çekiniz.
• Elektrik kablosunun, ısıya ve kimyevi maddelere maruz kalmamasına ve keskin kenarlar veya yüzeyler üzerinden çekilmemesine özen gösteriniz.
• THOMAS INOX marka elektrik süpürgenizde meydana gelebilecek olası arızalarda cihazınızı veya aksesuarları kendi başınıza onarmaya veya elektrik kablosunu onarmaya veya değiştirmeye (özel bir elektrik kablosunun kullanımı gerekli ise) kalkışmayınız. Bu tip işlerin daima yetkili müşteri servislerinde yapılmasını sağlayınız. Aksi takdirde, cihazınız üzerinde yapılan hatalı onarım veya değişiklikler, sağlığınız açısından ciddi bir risk oluşturabilir.
• Cihazı, sıcak fırın, kalorifer v.b. ısı kaynakları yakınında tutmayınız.
• Elektrik fişinin çekilmesini gerektiren durumlar:
• Elektrik süpürgesi çalışırken arıza meydana gelmesi durumunda,
• Cihazın bakım ve temizliğinden önce,
• Cihazın her kullanımından sonra,
• Filtre değiştirilirken.
• Cihazı, elden çıkarmadan önce elektrik kablosunu kesiniz.

Makinenin Montaji

Sayın Müşterimiz,

THOMAS Islak ve Kuru Elektrik Süpürgeleri, iş yerinizde ve atölyenizde yapacağınız tüm temizlik işlerinizde mükemmel sonuçlar verecektir.

Thomas Islak ve Kuru Elektrik Süpürgeleri INOX 1420 plus / 1520 plus ve INOX 1520 S modelleri, 20 litrelik, paslanmaz çelikten mamul kir kabı ve su ve çamur sıçramalarına karşı korumalı, güçlendirilmiş bir motor gövdesine sahiptir.

Makinenin Montaji

A Sasinin montaji

Montajı yapılacak parçalar, ambalajlamadan kaynaklanan kısıtlamalar nedeniyle, ambalaj içinde demonte vaziyette bulunmaktadır. Tutucu tırnakları açınız ve motor başlığını yukarı kaldırınız.

Kabı, açık olan kısmı yere dönük şekilde, yerleştiriniz. Tekerlekleri, "4" rakamı ile gösterilen deliklere yerleştiriniz ve vidaları kullanarak tekerlekleri yerlerine sabitleyiniz. Tekerleklerden birinin, emme giriş deliği ile doğrudan aynı hizada bulunduğundan emin olunuz.

B Motor başlığının takılması

Motor başlığını, kap üzerine yerleştiriniz ve açmakapama şalterinin, emme manşonunun orta kısmı ile aynı hizada bulunduğundan emin olunuz. Daha sonra tutucu tırnakların her ikisini de kullanarak motor başlığını, sabitleyiniz.

© Hortumun bağlanması

Hortumu, emme manşonu içerisinde tam olarak ve düzgün bir şekilde yerleştiriniz. Daha sonra klik sesi duyulup düğme yerine oturana dek ve emme manşonu ile hortum bağlantı parçası üzerindeki işaretler aynı hizaya gelene kadar, hortumu döndürünüz. Hortumu sökmek için hortum bağlantı parçasını döndürünüz ve hortumu yavaşça dışarı doğru çekiniz.

İstediğiniz aksesuarları monte ediniz.

Elektrik kablosunu bağlayınız.

Cihazın çalıştırılması

Cihaz, motor gövdesi üzerinde bulunan açmakapama anahtarı ile açılıp kapatılır.

Ana güç kaynağının voltaj seviyesi, model etiketinde belirtilen voltaj değeri ile aynı olmalıdır.

D Kartuş filtresinin değiştirilmesi

(Ekstra opsiyonel parça, Parça No: 787021 / 421)

Elektrik fişini, prizden çekiniz!

Kilit mekanizmasını açınız ve motor başlığını, kaptan ayırınız ve ters çeviriniz.

Kartuş filtresini, önceden monte edilmiş tutucu tırnakları kullanarak sabitleyiniz.

Yeni kartuş filtresini, dikey pozisyonda tutup motor flanşı üzerine yerleştiriniz ve filtre bölmesi üzerindeki yuvasına doğru yavaşça hareket ettirip, yerine tam olarak oturtunuz. Önceden monte edilmiş klipsler, otomatik olarak kilitlenip kartuş filtresini sabitleyecektir. Motor başlığını, kap üzerine tekrar yerleştiriniz ve tutucu tırnakları kullanarak monte ediniz.

E Kâğıt filtre torbasının yerleştirilmesi

(kâğıt filtre torbasının değiştirilmesi)

Kogit filtre torbasını, kap içerisinde yerleştiriniz ve mukavva kılıfındaki deliğin, emme

Manşonu ile aynı hizada bulunduğundan emin olunuz.

Daha sonra filtre torbasını, kabin kenarları çevresine düzgün bir şekilde bastırıp takınız.

Thomas kâğıt filtre torbaları, is, kül, talaş veya çimento gibi ince tozları süpürürken özellikle gereklidir. Bu torbalar ayrıca, tozun tutulmasını kolaylaştırdığı ve filtrenin hijyenik bir şekilde değiştirilmesine imkan verdiği için elektrik süpürgesinin normal amaçlı kullanımında da tavsiye edilir.

Kartuş filtresinin değiştirilmesi

Tutucu tırnakları, arkaya doğru (belirtilen yöne doğru) yavaşça çekiniz ve kartuş filtresini, dikey pozisyonda tutup dikkatli bir şekilde filtre bölmesinden ayırınız.

Kullanım Talimatları

Kuru süpürme

Önemli!

Kuru süpürme yapılmadan önce, kâğıt filtre torbasının takılması gerekir. Torbayı, makine içerisinde yerleştiriniz. Elektrik süpüresi, motor gövdesi üzerinde bulunan açmakapama anahtarı ile açılıp kapatılır.

Makine parça ve aksesuarlarının kullanımı

Her iki emme borusu da, emme hortumunun ucuna bağlanır (boruların, emme hortumunun hangi ucuna bağlanacağına, kullanıcı kendi karar verir).

Üniversal fırça başlığı

Düz zeminler (fayans, taş ve PVC) süpürülürken veya yaş süpürmede kullanılır.

INOX 1520 S Modeli

Döşeme başlığı

Mobilya dösemeleri, araba koltukları, araba bagajları ve nispeten küçük ve düzgün olmayan yüzeyler süpürülürken kullanılır.

Dar aralık başlığı

Köşeler, delikler, dar aralıklar ve özellikle ulaşılması güç yerler süpürülürken kullanılır.

Elektrikli aparatların bağlanması (yalnızca INOX 1520 S modeli için geçerlidir)

Elektrik süpürgesi üzerinde bulunan entegre bağlantı soketi (priz), ortalama güç tüketimi

60 - 2000 Watt arasında değişen, elektrik tahrikli aparatların bağlanması için tasarlanmıştır.

Elektrik tahrikli aparatın fişi, elektrik süpürgesinin bağlantı soketine takılır ve emme hortumu, elektrik aparatı üzerindeki bağlantı yuvasına bağlanır.

Elektrik süpürgesinin kullanımının ardından

Açma-kapama anahtarını kapatınız ve fışı prizden çekiniz. Elektrik kablosunu, elinize gevşek bir şekilde sarınız ve taşıma kulpunun altına yerleştiriniz.

İsterseniz, kâğıt filtre torbasını değiştiriniz.

Islak süpürme

Islak süpürmeden önce kartuş filtresini ve kâğıt filtre torbasını çıkarınız; aksi takdirde torba, yaş süpürme sırasında parçalanacaktır (bakınız, Bölüm "Filtrenin değiştirilmesi").

Bir kap veya konteynirdan yaş süpürme yapacaksanız, yalnızca emme hortumunu veya emme borularını kullanınız.

Şamandıranın daima temiz ve iyi durumda olmasını sağlayınız. Şamandıra, kap dolduğunda, bir emniyet supabı gibi görev görür ve otomatik olarak hava akımını keser.

Su miktarı, süpürge kabının sıvı kapasitesini aşan geniş kenarlı kap veya legenlerden yaş süpürme yaparken, dikkatli olunuz.

Şunu unutmayınız ki böyle bir durumda süpürge kabı dolmuş ve şamandıra, makinedeki emme havasını durdurmuş olsa bile su, söz konusu kap veya leğenden akmaya devam edecektir.

Bu nedenle, elektrik süpürgesinin her seferinde küçük miktarlarda su emmesini sağlayınız ve makineyi tekrar çalıştırmadan önce süpürge kabını boşaltınız.

Ayrıca daima motoru kapatmadan önce emme borusunu, sudan çıkarınız. Fışı çekiniz.

UYARI! Benzin, boya inceltici, yakıt yağı v.b. maddeler, emme havasına karışırsa patlayıcı gaz veya bileşikler oluşabilir.

Aseton, asit veya çözgenler aletin yapımında kullanılan materyallere zarar verebilirler.

Cihazın, normal ev temizliğinde kullanılan deterjanlar içeren su veya sıvıları emmesi gayet güvenlidir.

Islak süpürmeden sonra, kap ve tüm aksesuarların temizlenmesi ve kurumaya bırakılması gerekir (bakınız, Bölüm "Kontroller ve Makinenin bakımı").

Filtrenin değiştirilmesi

Elektrik fişini, prizden çekiniz!

Motoru, kaptan ayırınız.

Kâğıt filtre torbasını, mukavva kılıf ile birlikte tutunuz ve emme manşonundan dışarı doğru çekiniz.

Yeni kâğıt filtre torbasını, kap içerisinde yerleştiriniz ve mukavva kılıfındaki deliğin, emme

Manşonu ile aynı hizada bulunduğundan emin olunuz. Daha sonra filtre torbasını, kabin kenarları çevresine düzgün bir şekilde bastırıp takınız.

Motor başlığını, tekrar kap üzerine yerleştiriniz ve kilit mekanizmalarının (tutucu tırnakların) her ikisini de kullanarak sabitleyiniz.

Kontroller ve Makinenin bakımı

Cihaza temizlemeden önce daima elektrik fişini, prizden çekiniz. Motor başlığını kesinlikle suya batırmayınız! Motor gövdesini ve kabı, nemli bir bezle siliniz ve kurulayınız.

Emme gücünde bir azalma olursa, kâğıt filtresi torbasını temizleyiniz.

Gerekirse kap, su ile yıkanabilir. Ancak, makineye tekrar monte etmeden önce, kabin tamamen kuruduğundan emin olunuz.

Islak süpürmeden (özellikle de yapışkan sıvıların süpürülmesinden) sonra, kabı ve kullanılan diğer tüm aksesuarları, ilık ve sabunlu su ile durulayınız.

Aşındırıcı deterioranlar kullanmayınız!

Dikkat!

Elektrik Kablosunun Değiştirilmesi:

Elektrik süpürgesi, özel bir elektrik kablosu ile donatılmıştır. Bu kablo, ancak yetkili bir elektrik teknisyeni tarafından veya müşteri hizmetleri merkezinde değiştirilmelidir.

Olası Arızalarda Yardım

Elektrik süpürgenizde bir arıza meydana geldiğinde, hemen müşteri hizmetlerine başvurmanıza gerek yoktur. İlk önce lütfen arızanın basit bir nedenden kaynaklanıp kaynaklanmadığını kontrol ediniz:

Emme süpürürken toz çıkıyorsa:

• Kartuş filtresi hatalı konumlandırılmış veya hasar görmüş olabilir mi?
• Doğru tip filtre kullanılıyor mu?

Emme gücü gitgide düşüyorsa:

• Kâğıt filtre torbası dolu mu?
• Kartuş filtresi, toz veya is nedeniyle tıkanmış olabilir mi?
• Başlik, uzatma borusu veya hortumda bir tıkanma var mı?

Emme gücü aniden düşerse:

- Şamandıra, emme havasını kesmiş olabilir mi? Cihazın aşırı eğri durması veya devrilmesi halinde bu durum görülebilir. Elektrik süpürgesini kapatınız. Şamandıra aşağıya, yani yerine doğru düşecektir. Artık alet, tekrar kullanıma hazırlır.

Motor çalışmıyorsa:

• Sigorta atmış mı?
• Kablo, fiş ve priz sağlam mı?
• Kontrol etmeden önce fışı çekiniz.
• Motoru kesinlikle kendi başınıza açmayınız!

Çevrenin Korunması

Ambalaj malzemelerini ve kullanım ömrü dolmuş cihazları gelişigüzel çöpe atmayın!

Cihaz ambalaji:

• Ambalaj kartonu, eski kâğıtların toplandığı yerlere atılabilir.
• Polietilenden (PE) üretilmiş plastik torbayı geri dönüştürülmek üzere ilgili toplama yerlerine teslim edin.

Kullanım ömrü sona eren cihazın değerlendirilmesi:

- Cihazı yerel yönetmeliklere uygun olarak imha edin ve imha öncesinde prizden çekilmiş olan elektrik fişini kesin.

Ürün veya ambalajı üzerinde bulunan sembol, bu ürünün normal ev çöpü olarak görülmemesi gerektiğine ve elektrikli/elektronik cihazların geri dönüşümüne

(recycling) mahsus bir toplama yerine teslim edilmesi gerektiğini işaret eder.

Bu ürünü doğru şekilde imha ederek çevrenin korunmasına ve dolayısıyla insan sağlığına katkıda

bulunmuş olursunuz. Ürün yanlış imha edildiğinde çevre ve insan sağlığı için tehlike teşkil eder.

Bu ürünün geri dönüşümü (recycling) hakkında daha ayrıntılı bilgiyi belediyenizden, çöp toplama hizmeti veren kuruluştan veya ürünü satın aldığınız mağazadan edinebilirsiniz.

THOMAS INOX 20 PROFESSIONEL

TEKNİK ÖZELLİKLERİ

Voltaj : 220 - 240 Volt
Sigorta : 16 Amper
Motor Gücü Max. : 1400/ 1600 Watt
Üfleme Güç Kademesi : 2
Max. Emiş Basıncı : 300 mbar
Tank Kapasitesi : 20 lt
Su Kapasitesi : 12 lt

TANK

Paslanmaz Çelik (İnox) : *

EKİPMANLAR

Hortum Çapı : 32 mm
Paslanmaz Boru : *
Taşıma Kulbu : *
Emiş Güç Ayarı : *
Çift Yönlü Döner Tekerlek : *
Tekerlek : 4
Kablo Uzunluğu : 5 m

FİLTRE SİSTEMLERİ

Su Filtre Sistemi : 2500 cm²
Suya Dayanıklı Hava Filtresi : *

BOYUTLAR VE AĞIRLIK

Uzunluk : 370 / 396 mm
Genişlik : 370 / 396 mm
Yükseklik : 492 / 529 mm
Ağırlık : 8,0 / 9,5 kg

Müşteri Hizmetleri

Size en yakın THOMAS Müşteri Hizmetleri Merkezi'nin adresini yetkili satıcınızdan öğrenebilirsiniz.

Basvuru esnasında THOMAS cihazınızın model etiketindeki bilgileri de bildirin.

Cihaz güvenliğinin korunması için tüm onarım çalışmaları, özellikle elektrik taşıyan parçalarda yapılacak onarım çalışmaları, ancak uzman elektrikçiler tarafından yapılmalıdır.

Bu nedenle, arıza halinde yetkili saticınıza veya doğrudan Müşteri Hizmetleri Departmanı'na başvurun.

İletişim bilgilerini arka sayfada bulabilirsiniz.

Teknik değişiklik hakkı saklıdır.

Внимание!

Müşteri Hizmetleri 444 67 18

Telefon [phone]

Faks [phone]

E-mail: [e-mail]

Bu cihaz ayrıca T.C. Çevre ve Orman

Bakanlığının EEE yönetmeliğine uygundur.

Servis hizmetleri, aksesuar ve yedek parça temini için 10 yıl Garanti.
