Ürün Tipi	Davlumbaz
Marka	Hotpoint-Ariston
Model	HNB 6.5S AM XHA
Genişlik (cm)	60
Pişirme yüzeyinin üzerindeki minimum yükseklik (cm)	65 (gaz), 55 (elektrik)
Hava çıkış kanalı çapı (mm)	150
Elektrik beslemesi	230 V ~ 50 Hz
Toplam güç tüketimi (W)	185
Aydınlatma	Halojen 2 x 20 W (G4, 12 V)
Hız sayısı	3 + Booster
Yağ filtresi	Metal, bulaşık makinesinde yıkanabilir
Karbon filtre (isteğe bağlı)	Devridaim versiyonu için, her 20 ayda bir değiştirin
Kurulum türü	Dış hava tahliyesi veya devridaim (isteğe bağlı kit)
Malzeme	Paslanmaz çelik
Yaklaşık ağırlık (kg)	12
Ses seviyesi (dB(A))	Belirtilmemiş
Güvenlik	Aşırı ısınmada otomatik kapanma, yağ filtresi zorunlu
Filtre doluluk göstergesi	Evet (simge yanıp sönmesi)
Zamanlayıcı	Evet (5 dakika) ekranlı modellerde
Onarılabilirlik	Halojen ampuller kullanıcı tarafından değiştirilebilir; LED'ler servis tarafından

Sık sorulan sorular - HNB 6.5S AM XHA HOTPOINT-ARISTON

Davlumbaz ile pişirme yüzeyi arasındaki minimum mesafe nedir?

Minimum mesafe gazlı ocak için 65 cm ve elektrikli ocak için 55 cm'dir. Pişirme yüzeyi kılavuzu daha büyük bir mesafe öneriyorsa, bu talimatlara uyun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda en az bir kez temizlenmelidir. Agresif olmayan bir deterjanla elle veya bulaşık makinesinde düşük sıcaklıkta ve kısa programda yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre, kullanıma bağlı olarak yaklaşık her 20 ayda bir değiştirilmelidir. Temizlenmez. Sökmek için ön taraftaki iki kola basın.

Filtre doluluk göstergesi nasıl sıfırlanır?

Davlumbaz açıkken, T4 tuşuna (dokunmatik klavye) 3 saniye basın. Gösterge 3 kez yanıp söner ve söner. Gerekirse her filtre için tekrarlayın.

Tahliye modundan devridaim moduna nasıl geçilir?

Davlumbaz kapalıyken, T5'e 6 saniye basın (dokunmatik klavye). T2 (tahliye) veya T3 (devridaim) simgesi yanar. Değiştirmek için T5'e döngüsel olarak basın, ardından T1 ile onaylayın.

Davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik kesintisi olmadığını ve bir hız seçildiğini kontrol edin. Kullanım sırasında kapanırsa, sigortayı kontrol edin. 5 saniye fişten çekip tekrar takmayı deneyin. Sorun devam ederse, yardım servisine başvurun.

Halojen ampul nasıl değiştirilir?

Davlumbazın fişini çekin. Yağ filtresini çıkarın. Koruyucuyu çıkarmak için küçük bir tornavida ile kaldırın. Ampulü aynı tipte (G4, 12V, 20W maks) bir ampulle değiştirin ve kapağı kapatın.

Önerilen hava çıkış kanalı çapları nelerdir?

150 mm çapında bir hava çıkış kanalı kullanın (bağlantı flanşı). Daha küçük bir çap performansı düşürür ve sesi artırır.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, davlumbaz asla doğru şekilde takılmış yağ filtresi olmadan kullanılmamalıdır. Bu yangın riski oluşturur.

Ekranlı modellerde zamanlayıcı nasıl ayarlanır?

Çalışma sırasında zamanlayıcıyı etkinleştirmek için T5'e basın. Her basış 5 dakika ekler (maksimum 15 dakika). Geri sayım ekranda görüntülenir. Bu işlev Booster modunda kullanılamaz.

KULLANIM KILAVUZU HNB 6.5S AM XHA HOTPOINT-ARISTON

Bakim ve Temizlik,61

Sorun Giderme,62

CZ

Cesky

Pokyny pro použiti ODSAVAC

Obsah

! Bu kılıvuzu ileride basvurmak üzere saklayin. Uniteyi satarsaniz, baskasina verirseniz veya baska bir yere taşirsaniz, kılıvuzun da urünle birlikte verildiginden/ taşindigiindan emin olun.

! Talimatlari dikkatle okuyun - talimatlar, kurulum, kullanim ve güvenlikle ilgili onemli bilgiler icerir.

! Ürünün mekanik donanimini veya çkış borularinı kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazınin en üst kismindaki pişirme araci destek yüzeyi ile davlumbazarasindaki mesafe en az su kadar olmaldir: Davlumbaz bir gazı set üsti oçarin üzerine kurulmussen 65 cm

Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmussa 55 cm

Gazl ocagin kurulum talimatlarnda daha fazla bir mesafe belirtilmisse o mesafeye uyulmaldir.

• Davlumbaz, pek*cok duvar/tavan ile kullanilmaya uygun ankraj tapalarıyla verilmektedir.
  Ancak,Unite aigrigi kaldirabilecek gice sahip olmalarigerektiginden, bu malzemelerin montaj yapilacak duvara/tavana uygun olup olmadigi konusunda mutlaka yetkili bir tekniysene danismaniz gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynagina baglamayin.
• Uniteyi temizlemeden veya yakim yapmadan once üntenin fisini prizden减免k in veya ana devre kesici baglantisini kesen.
• Uniteyi kurken veya bakim yaparken mutlaka is eldiveni kullanin.
• Bu cihaz, güvenliklerinden sorumlu bir kisi tarafindan cihazın kullanımlıyla ilgili talimatlar kendilerine ögretilmeden veya bu kisinin gozetimi.altinda olmadan fi ziksel, ruhsal veya akli durumlari yeterli olmayan kisiler (çocuklar dahlil) ya da gerekli bilgi ve tecürbeye sahip olmayan kisiler tarafindan kullanilmamaldir.
• Cocuklarin uniteyle oynamadiklarindan emin olun.
• Uniteyi yag filtresi takili degilken asla calistirmayin!

• Açıkça bu sekilde bir talimat verilmemisse, davlumbazi asla bir destek olarak KULLANMAYIN.

• Davlumbaz gaz veya diger yakitlarla calisan baska bir ekipmanla ayinanda kullaniliyorsa oda yeterince havalandirilmalidir.

• Cekilen gaz, gazı vaya Dennis yakilte ekipmanlarin yanma gazları tahiye etmek ilekkanılan bir kanala verilmemelidir.
• Hava cekme ile ilgili tum talimatlara uyun.
• Davlumbazın asaqisinda alev olacak bucimde asla yemek PİSİRMEYİN; alevfiltrere.Hasar verebilir ya da yangina neden olabilir. Bunu asla yapmayın.
• Kizgin yadin alev almadigi nikontrol etmek icin kizartma isleri sirasinda ocaqin basinda durun.
• Duman seksme konusundaki teknik ve güvenlik tedbirleriyle ilgili:tüm yerel yönetmeliklere uyun.
• Ürünün icini ve disini sik sik temizleyin (AYDAENA Z BIR DEFA ve bu kılıvuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parca degiistirmetalimatlarina uymamaniz yangina neden olabilir.
• Ampulleriogrutakildegilken davlumbazi asla calistirmayin - elektrik carpmasi riski!
• imalatci, bu kilavuzda yer alan talimatlara uyulmaması nedeniyle meydana gele bilecek sorunlardan, hasardan veya yangindan sorumlututulamaz.
  Dikkat! Üntenin erisilebilir parçaları pişirme ekipmanıyla birlikte kullanıldışında seks,isnabilir.

RS

PpeDynpexKdEHHa

！Baxho coxpaHntb HactoJuee pyKOBOcTBO dIraero KOHCyIbTaUIN BJIIO6oe Bpem.B cnyae npOaXn, nepeaun nnnepee3da npOBepbTe, UTO6blpyKOBOcTBO npNlaraIocb K n3dennIO.

！BHHMaTeIbHo npOuHTaIe nHcTpkyuNn: B HIX pINBOJrTcBaxHbIe CBeDeHnO MOHTaKe,3KcPnyatauNn 6e3OnaCHOCTN.

!He n3MeHЯIte 3neKTpOpBOdKy IIn MexaHnueckyU qactb n3deJnIy IIn Tpy6oPBoD dblMOydaJIeHnI.

Obune npaBnla

! Bu durumda teknik destek mudaalesi gerekir.

Teknik destege basvurmadan once:

• Arizanin bagimsiz olarak gezulebildigi kontrl ediniz;
• Aksakligin giderilip giderilmedigini kontrol etmek icin programi yeniden baslatiniz;
  Giderilmediigi takdirde, Yetkili Teknik Destek Servisine basvurunuz.

! Yetkili olmayan teknisyenlerden asla yardin almayiniz.

Bu durumda 山 bilgileri veriniz:

• ariza tipi
• SICAKlK ekrani uzerinde gürlen mesaj
• cihazin modeli (Mod.)
• seri numarasi (S/N)

Bu bilgiler, sogutucu bolmesi icinde asagida solda bulunan teknik veriler etiketi uzerinde bulunmaktadir.

Cihazin Ömrü 10 yildir.

INDESIT COMPANY BEYAZ ESYA PAZARLAMA A.S.

Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul
TEL: [phone]

FAKS: ([phone]

WEB: www.hotpointariston.com.tr

RS

CepBnchoe o6cnyxnbAHne

！HnkOrda He o6paaatac b K HeynonHomoyeHHbIM TEXHnKam.

PnO6paueHnB LcHTp TexHnHeckoro O6cnyKnBaHHn Heo6xoJMo COooBtB:

TIN HENCnpaBHOCTN;
MoedJIb n3dennr (MoI.)
HomepTex.nacnpTa(cepHbNg)

3Tn daHHbIe Bbl HauDeTe Ha nacnpTHoT TabnUcKe, paCnoJIOXeHHO HA n3JeJIu.

UA

Дономora

！3BepTaITeCBAKIIIOHNOdoynOBHOBaKeHHxΦaxIBiB.

CπiD NOBIDOMTN:
TIN HecnpabHocTi;
Modenb npnnay (Mod.)
- CepiHnH Homep (S/N)

Dana iHopmaia Mictntbca Ha Ta6nuci 3 xapaKTepeNCTnKaMn, npNKpInneHi Do dYXOBKn.

CZ

Servisni sluzba

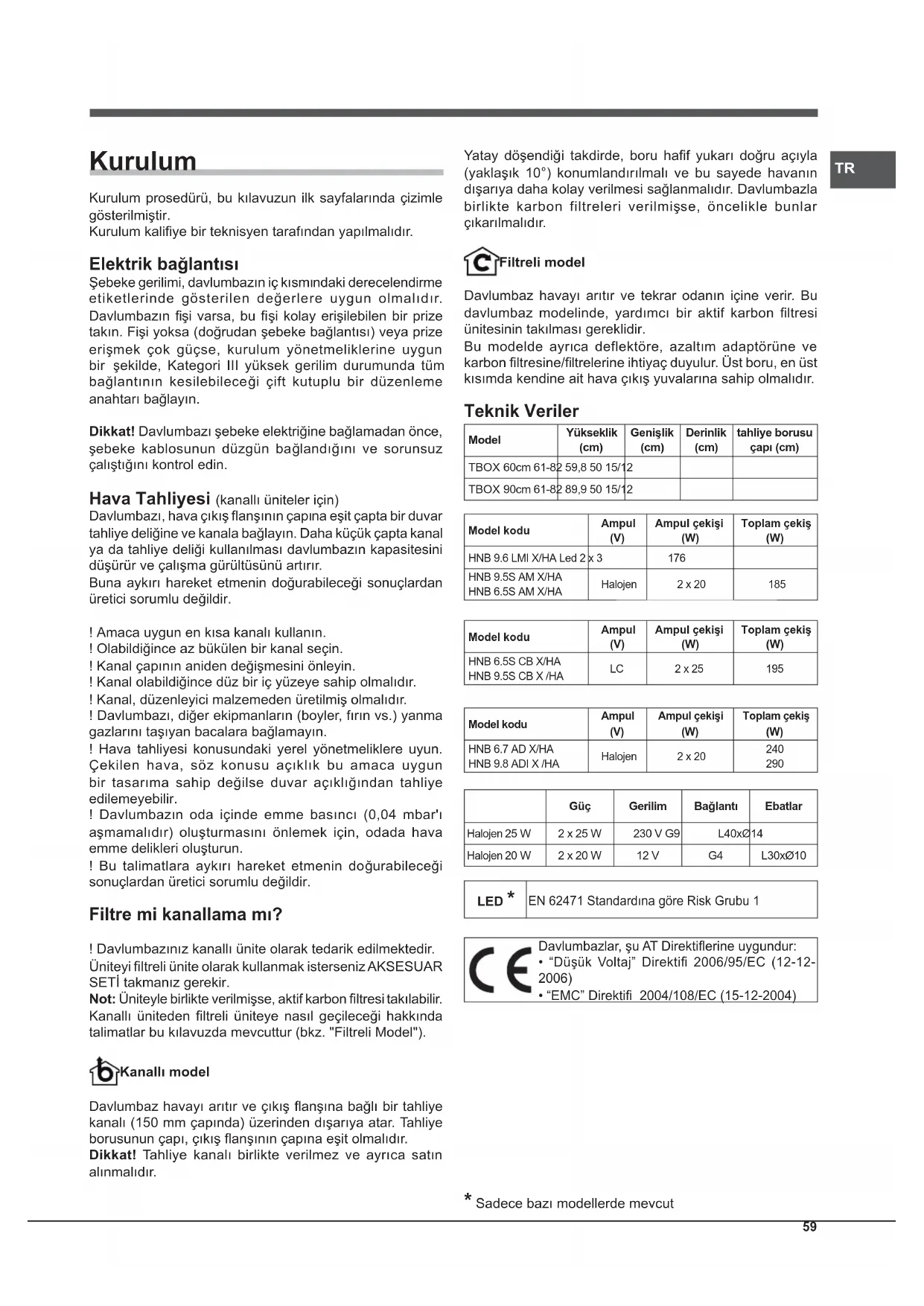

Kurulum prosedürü, bu kilavuzun ilk sayfalarinda Çizimle gosterilmistir.

Kurulum kalifiye bir teknisyen tarafindan yapilmalidir.

Elektrik baglantisi

Sebeke gerilimi, davlumbazin ic kismindaki derecelendirme etiketlerinde gosterilen degerlere uygun olmalidir. Davlumbazin fisi varsa, bu fisi kolay erisilebilen bir prisetakin. Fisi yoksa (doogrudan sebeke baglantisi) vya prizereismek cok gucse, kurulum yonetmeliklerine uygunbir sekilde, Kategori III yuksek gerilim durumunda tumbaglantinin kesilebilecegi cift kutuplu bir duzenleme anahtari baglayin.

Dikkat! Davlumbazi sebeke elektrigine baglamadan once, sebeke kablosunun dizgün baglandigi ve sorunsuz calistigi kontrol edin.

Hava Tahliyesi (kanalli üntitel icin)

Davlumbazi, hava cikis flansinin capina esit capta bir duvar tahiye deligiine ve kanala baglayin. Daha kucuk capta kanal ya da tahiye deligi kullanilmasi davlumbazin kapasitesini dinurur ve calisma gurultusunu artirir.

Buna aykiri hareket etmeninDOGURABILECEGIsonuclardan ureticisorumludegildir.

! Amaca uygun en kisa kanali kullanin.
! Olabildigince az bukülen bir kanal secin.
! Kanal capinin aniden degiismesi onleyin.
! Kanal olabildigince duz bir ic yuzeye sahip olmalir.
! Kanal, duzenleyici malzemeden uretilmis olmalidir.
! Davlumbazi, diger ekipmanlarin (boyler, firin vs.) yanma gazlarini taşyan bacalara baglamayin.
! Hava tahiyesi konusundaki yerel yonetmeliklere uyun. Cekilen hava, soz konusu aqiklik bu amaca uygun bir tasarima sahip degilse duvar aqikligindan tahiye edilemeyebilir.
! Davlumbazin oda icinde emme basinci (0,04 mbar' aşmamaldir) olusturmasini onlemek icin, odada hava emme delikleri olusturun.
! Bu talimatlara aykir hareket etmenin dogurabilecei sonuclardan uretici sorumlu degildir.

Filtre mi kanallama mi?

! Davlumbaziniz kanalli unite olarak tedarik edilmektedir. Uniteyi filtreli unite olarak kullanmak isterseniz AKSESUAR SETI takmaniz gerekir.

Not: Uniteyle birlikte verilmișse, aktif karbon filtresi takilabilir. Kanalli uniteden filtreli uniteye nasil geçileceği hakkinda talimatlar bu kilavuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayiaritve cikisflansina bagli bir tahiye kanali (150 mm capinda) uzerinden disariya atar. Tahliye borusunun capi, cikis flansinin capina esit olmalidir.

Dikkat! Tahliye kanali birlikte verilmez ve ayrica satin alınmalidir.

Yatay dosendiigi takdirde, boru hafif yukari dokru aciya (yaklasik 10^ ) konumlandirilmali ve bu sayede havanin disariya daha kolay verilmesi saglanmalidir. Davlumbazla birlikte carbon filtrleri verilmisse, oncelikle bunlar ickarilmalidir.

Filtreli model

Davlumbaz havayi aritir ve tekrar odanin icine verir. Bu davlumbaz modelinde, yardimci bir aktif karbon filtresi unitesinin takilmasi gereklidir.

Bu modelde ayrica deflektore, azaltim adaptorune ve karbon filtresine/filtrelerine ihtiyaç duyulur. Üst boru, en üst kismda kendine ait hava Çiş Yuvalarina sahip olmaldir.

Teknik Veriler

Model	Yükbseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borsu�能i (cm)
TBOX 60cm 61-82	59,8 50 15/1	2
TBOX 90cm 61-82	89,9 50 15/1	2

Model kodu	Ampul(V)	Ampul.Sincei(W)	Toplam.Sincei(W)
HNB 9.6 LMI X/HA Led 2	x3	176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Halojen	2 x 20	185

Model kodu	Ampul(V)	Ampul减免i(W)	Toplam减免i(W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Model kodu	Ampul(V)	Ampul cekiye(W)	Toplam cekiye(W)
HNB 6.7 AD X/HA	Halojen	2 x 20	240
HNB 9.8 ADI X /HA			290

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V G9	L40xØ	14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

EN 62471 Standardina gore Risk Grubu 1

Davlumbazlar, su AT Direktifinerine uygundur: "Dusuk Voltaj" Direktifi 2006/95/EC (12-12-2006) "EMC" Direktifi 2004/108/EC (15-12-2004)

• Sadece bazı modellerde mevcut

TR

TBOX kumandalari

Mekanik tuş takimi modeller

Dugmeye basilin davlumbazin hizi 3 olarak ayarlanir.

T5 Isiklar ACIK/KAPALI

Islev dugmeli tus takimli modeller

T2 simgesi yanip sonuyorsa yag filtresi dolmus, T3 simgesi yanip sonuyorsa koku filtresi dolmus, her iki simge birlikte yanip sonuyorsa her iki filtre de dolmus demektir. Budurumda, gerektigi sekilde yag filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/deigistirmeniz gerekir (bkz. "Temizlik ve Bakim").

Filtre sayacinisifrirlamakicin:

Davlumbaz açikken T4 Düğmesini 3 sanije basili tutun.
Uyar LED'i üç kez yanip söner ve ardindan normal moda döner.

Her iki filtru uyarisi da aynianda aktifse, her ikisini ayri ayir sifirlamaniz gerekir.

Birinci sekans yag filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi:

Davlumbazin calisma modunu ayarlamak içın, ürün kapal durumdayken T5 düğmesine 6 saniye boyunca basili tutun. Tesisat turunü gostermek adina T2 ya da T3 simgesi yanacaktir: T2 havalandirma, T3 filtrleme

Tesisat turunu, periyodik olarak T4 dugmesine basarak deigistirebilirsiniz.

Yeni yapilandirma ayarlarini kaydetmek icin T1 dugmesine basin.

Ilshev dugmeli tus takimina ve gostergye sahip modeller

Hizi 1 olarak ayarlamak icin davlumbaz kapaliyken dugmeye basin. Davlumbaz calisiyyorken dugmeye basilinca unite kapanir (OFF).

T2 Hiz -

Dugmeye basilinca davlumbaz onceki hiza doner.

T3 Hiz +

Dügmeye basilinca davlumbaz sonraki hizaGPCer. Davlumbaz kapalysa, bu dugmelere basilinca hiz 1'e ayarlanir.

T4 Turbo

Bu dugmeye basilinca davlumbaz yuksek hizda calisir; gosterge uzerinde "b" harfi yavaasca yanip soner. 5 dakika sonra davlumbaz onceki hizina doner; dilerseniz, turbo modundayken iki dugmeden (T2 veya T3) birine basarak da onceki hiza donebilirsiniz.

T5 Zamanlayici

Bu dugmeye basilinca davlumbazin kapatilmasi otomatik olarak 5 dakika gecikbirilir. Zamanlayicin din Dakota cinsinden geri sayim gosterge uzerinde gosterilir. Zamanlayici sadecem manuel hizlara ayarlanabilir, turbo moduna ayarlanamaz.

T6 Isiklar ACIK/KAPALI

Her iki cubugun da yanip sonmesi ise, her iki fi ltrenin de doldugunu gosterir.

Bu durumda, gerektigi sekilde yaigltresini (A) veya koku.
lftresini (B) ya da her ikisini temizlemeniz/deigistirmeniz
gerekir (bkz.Temizlik ve Bakim).Sonuncusu sadece filtreli
model icin geleerlidir.

Filtre sayacinisifrirlamak icin:

Davlumbaz açikken T4 Düğmesini 3 saniye basili tutun. Her iki filtre uyarisi da aynianda aktifse, her ikisini ayri ayrisifirlamaniz gerekir.

Birinci sekans yag filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi

Davlumbazin calisma modunu ayarlamak incin, urun kapali durumdayken, T4 dugmesini 6 saniye basili tutun. Uzun bir "bip" sesinden sonra, tesisatin turu goruntulenir:

Kanalli

(sol alt kismdaki karenin yanip sonmesi).

Filtreli

(sag alt kismdaki karenin yanip sonmesi).

Tesisat turunu, T4 dugmesine basarak degistirebilirsiniz.
Yapilandirma modundan cikmak icin T1 dugmesine bir kez basin; unite kapatilir ve son goruntulenen ayar kaydedilir.

Bakim ve Temizlik

Dikkat! Uniteyi temizlemeden veya bakim yapmadan once unitenin fisini prizden cekin veya ana devre kesici böglantisini kesin.

Ilik temizlemc

• Koruyucu filmi Çiçarin
• Nemli suntger ve az miktardaDOGAL sabunla temizleyin
• Nemli bir bezle durulayin
• Yumuşak bir bezle kurulayin; davlumbaz paslanmaz Çelikten imal edilmişse, metal parçaları da temizleyin

Düzenli temizlem

Davlumbazin ici ve dişi duzenli olarak (en az yag filtresine uyguladiginiz bakim sikligi kadar) temizlenmelidir. Nemli bir bez ve ilik suyla seyrelilmis notr siv deterjan kullanin. Asindirici urunler kullanmayin.

Uyari: Davlumbaz temizleme/parca degistirme talimatlarina uymamaniz yangina neden olabilir. Talimatlara harfiyen uyun. Hatali bakim yapilmasi vya yukaridaki talimatlara uyulmamasi nedeniyle motorun hasar gormesinden ya da yangin cikmasindan uretici sorumlu tutulamaz.

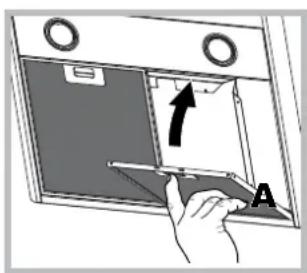

Yag filtresine bakim uygulanmasi (A)

Yag filtresi, yemek pisirme sirasinda ortaya cikan yag paracaciklarini tutar; asindinci olmayan bir deterjan kullanilarak elle veya dusuk sicaklikta kisa bir bulasik makinesi programinda ayda en azbir kez yikanmalidir.

Yag filtresini cikarmak icin
yayl kolu cekin. Bulaşik

makinesinde yikandi takdirde metal filtrenin rengi degeisebilir, ancak bu durum filtrre performansini etkilemez.

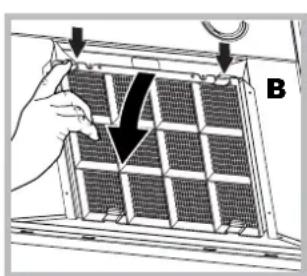

Karbon filtrinese bakim uygulanmasi (B)

Karbon filtresi, yemek pişirme sirasinda Çikan istenmeyen kokulari tutar. Filtre, yag filtresinin kullanıma sikligina ve yemek pişirme aliskanligrina baglı olarak belli bir sure sonra dolar (doyuma ulasir). Filtre kartuş un az yirmi ayda bir yenisiyledehyşistirilmelidir.

Bu fi ttre YIKANAMAZ ve TEKRAR KULLANILAMAZ

Sokme: Bunu davlumbaza sabitleyen ondeki iki kola bastirarak aktif karbon filtresini kaldiriniz.

Takma: Aktif karbon fi Itresini davlumbazin kucuk metal dilleri uzerine once arkadan, daha sonra iki kola bastirarak onden takiniz.

TR

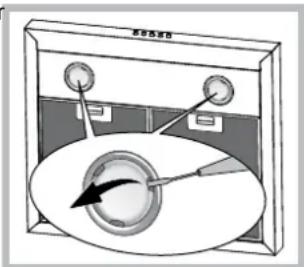

Ampullerin degistirilmesi

Unitenin fisini cekin ve yag filtresini cikarin.

Dikkat! Dokunmadan once ampullerin soguk oldugundan emin olun.

1. Düz uçlu küçuk bil tornavida vb. ile bastirip disari iterek koruyucuyu sokün.

2. Arizali ampulü degistirin. Sadece ayni tipte ampuller kullanin (detayli bilgi icin, asagidaki kilavuzda verilen teknik verilere bakin).

3. Koruyucuyu tekrar takin (iceriogrubastirin).

Lambalarin degistirilmesi LED\*

Davlumbaz, LED teknojili bir aydinlatma sistemiyle donatilmistir. LED lambalar konvansiyonel lambalara gore daha uzun hizmet omru,dera iyi aydinlatma ve daha az elektrik sarfiyati sunar. Bunlarin degistirilmesi icin luffen Teknik Destek Servisine basvurun.

Elektrik kablosu

Elektrik kablosu hasar gormusse, olasi riskerin onlenmesi icin sadece uretici veya yetkili teknik servis tarafindan degistirilmelidir.

ISKARTAYA CIKARMA

Bu cihaz, 2012/19/EC Atik Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak isaretlenmistir. Uniteyiogrbu bir sekilde iskartaya cikaran bir kullanici,cevrenin vehalka sagliginin korunmasina katkida bulunmus olacaktir.

AEEY Yonetmeligine uygundur

Urun veya urunle verilen dokumanlar uzerinde bulunan

1. sembolü, ürünün siradan bir evsel atik olaraksı, berlendirilmemesi, elektrikli ve elektronik ekipmanlanı, atik toplama hizmeti sunan bir tesise teslim edilmesi, xektigini ifade etmektedir. Ürünü, atik imhası konusundakı, il yonetmeliklere uygun bir sekilde edlençkarın. Ürünün elleçlenmesi, geri kazananması veya geri istürulmesi hakkinda detayll bilgi almak icin, yerelşamlara, evsel atik imha hizmeti sunan tesislere veyal Ü aldigi nıyetkili satciya danisman.

Sorun Giderme

Kullanim sirasinda herhangi bir sorun yaşamaniz halinde, Teknik Servis'e basvurmadan.Once aşağidaki basit kontrolleri yapin:

Davlumbaz hi calismmyorsa:

Sunlari kontrol edin:

• uniteye guc verildigi.
  bir hizi segimi yapildigi.

Davlumbaz verimli calismiyorsa:

Sunlari kontrol edin:

• seçili motor hizinin ortaya Çikan duman ve buhar miktarini isleyebilecek kapasitede oldugunu.
• mutfagin, unitenin hava cekebilecegi sekilde yeterince havalandirildigi.
• carbon filtrresinin saglam oldugunu (filtrreli modelde).

Davlumbaz normal calisma sirasinda kapaniyorsa (duruyorsa):

Sunlari kontrol edin:

• uniteye guc verildigi.
• devre kesicinin tetiklenmedigini.

Arizal calisma halinde, Teknik Servis'e basvurmadan once makinenin fisini cekin ve 5 saniye bekledikten sonra tekrar takin. Ariza devam ederse Teknik Servis'e basvurun.

MoHTax

InpaBnIbHoro MOnTaKa I3dennr CmOtpnte cxembl, npBedeHHbte Ha nepBbIX cTpaHncax Hactoerop ykoBoODCTBa. MoTak DOnJKe H BInNoHnTbcKBAJIuΦNupOBaHbIM nepcoHaJOM.

3JIeKTpNueckoe noDcoeINHeHne

CeteBoe HnpanjxHHe DoJXHO COOTBcTCTBOBaTb 3HaueHHIO, yka3aHHOMy Ha Ta6nUcKc XapakTePuctKamn, paonoloxeHHo BHyTp n BbITXKn. Ecn n3dEne yKomnnkTOBAHO WTeNCelbHO BUNKO, NOcOeHNHT erO K cTeBoi po3eTke, COOTBeTcTBYIOSe NDeIcTBYIOUM HopmatuBAM, B DOCTynHom MceTe. Ecn n3dEne He IMeET WTeNCelbHO BUNKN (npraMOe NOKNoCHNe K CetN), INBnKpaCnoJoxeHa B TpyHDocTyNHOM MeCTe, YCTAHOBNTe DByXNoIOChb BbIKNoCuATENB, COOTBeTcTBYIOUHn HOpmatuBAM, OecneNuBAIOUIN NOnHoe OTKIOUeHHe OT CEtN BycNOBnx KaTEROpn INpeHAnpaxKeHnII B COOTBeTcBnC npabunAm MOHTaxa.

BHHMaHHe! PpOBepbTe, UTo6bI cTeBOI npoBOID 6bln YCTaHOBJIeH npaBnIbHO, nepeI NOIcOeINHeHEm npoBOIKN BbITJAKKNI CETN, a TAKKe erO nCnpaBHyIO pa6Oty.

Bbinyck Bo3dyxa (nra OTBOHbIX Bepcn)

IocoeHInTe BbITaKK Ky Tpy6am HacTeHHbIM OTBoDhbIM OTBepCTnM C dNaMeTpOM, paBHbIM BbyNcKHomY OTBepCTIO BO3dyxa (coeHNHTenbHbI ΦnaHeu). NcNoJIb3ObaHne Tpy6 n HAcTeHHbIX OTBepCTn MeHbWeero dNaMeTpca KcpaNT KII D bItaKKn 3HaHTeNbHO NOBicNT WymOBo yPoBeHb. NoTOMy npOn3BOdnteJb CHImaeT C ce6raKyo OTBeTCTBeHHOCtB.

！IcnoB3yIte MaKcMaJIbHO KOpOTKn IdbIMOXO
！CTapaTecb MaKcImaJIbHo COKpaTITb YNCIO KOJIeH DbIMOXOda
！N36eRaTbpe3kNxI3MeHeHNeceHnIdbIMOXOda
！3HyTpni DbIMOXOДdoJIkeH 6bITb MaKcMmaJIbHO rJaDNkM.
！MaTePnAnDbIMOXOaDIOJKeH COOTBcTCTBOBaTb HopMaTnBaM
！He nooCoeDnHraTe BbITaKky KDbIMOXoAM,OTBODIUM Dblm OT cropania rOpOyero (BOHOHarpeBaTeJbHbIe KOJOHKn,neHnT.n.).
！IbmooydaneHneDOnJXHO COOTBETCTBOBATb INHCTpyKUINM KOMnTeHThBX OpraHOB.Kpome TOrO ydaJIeMbI BO3dyX He DOnJKeH npoxoINTb Upe3 CTehHbIe OTBepCTN,ecNI 3TN OTBepTn CneuaNbHO He NpeHa3HaueHbI dIy 3TOI CEJI.
!O6pydynte NOMEUHeBEHTNIIaHIOHHbIM NTBePCTnMBO IV36exKaHHe CO3dAHn HeAaTHBHO DaBHeHn BbITXKOI(HeDJIxHO pEBbiWAtb 0,04 M6ap).
！Pon3BODnteBCHIMaeT CceBBCaKyIOOTBETCTBeHHOCtB Bcnyae HapyuHnna 3Tnx npabn.

ΦnIbTpyuOuzaI nn OTBODHa?

！Baawa kyxohna BbITJkKa rotoba K 3KcNjyataunn B OTBOHOM pexnme.ДЯ nCNOJIb3OBAHnRA BbITJXKNBФINbTpIyoUepeXnme Heo6xOUMO yCTaHOBNb cneuaJIbHbI DONOJIHNTJIbHbI KOMNIJEKT.

PnmeuHne: Ecn npnnaeTcK, KaB HeKOTopbX CnyaX, DOnoJIHntEnbHaΦIbtpyUOaCnCTema CakTNBupOBaHHbIM yrlem MoKeT 6bITb yke yCTaHOBNeHa B BbITxKky.

HCTpyKuIN NO nepeoChaueHIO BbITaXKn I3 OTBOHOB BepCnBΦNtPyUOyU npNoBdA TcB HAcToAeM pyKOBODCTBE (CM. "ΦNtpyUOua BepCna").

OTBODHaBepnA

BbTgKc ouHuaet Bo3ny H ydaIaIeHa yIuCy uepe3 DblMOxO (DnAmTeP 150 MM), npKpEnIeHHbIK coeINHInTeHbOMy PhaHcy. DnAmTeP DblMOxOda DOJXeH 6bItb paBeH dNAmETpy CoeINHInTeHbHOrO fHaHca.

BhImaHHe BIMOXOHE BXOHTB KOMNKeTauHO I OJIXeH 6bIb npio6pTeH OTJeBH.O TROP30HTaJIbHOuAChnDbIMoxOda DOnKHe 6bITnpedyCMTopeH HeoBbUoi NOBem (PnIMepHo 10^ ,yTO6bl npoie HapabnTb Bo3dy HApky.Ecnn Btrrkka yKomNKeTobHa yToIbHbIM fInlTpom,ero HeoXoIMO CHrTb.

Фильтуюца Версан

BbITRAKKaOuHsAeT Bo3DyN B03BpaAaTeeroB NOMEueHne.ДЯ NCIOJIb3OBAHnB bITRAKKN B 3TOI BEPCnN HeoXoDMIO yCTaHOBNtB DIOJINHTeNBHyO pINbTpYIOU CYCTeMy C AKTNIBPObaHBIM YrIeM.ДЯ 3TOI BEPCnN Tpe6yETc OtpaxkATENb BO3Dyxa, peDyKTop npYroNBhI pINbTp/bI. B BepxHeuactn BepxHeu Tpy6bl DOJTKHb IMETbc Pnpoe3N DbIMoydaneHn.

TexHnueckne daHHbIe
