HNB 6.5S AM XHA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Hotpoint-Ariston
Modelo	HNB 6.5S AM XHA
Largura (cm)	60
Altura mínima acima da placa de fogão (cm)	65 (gás), 55 (elétrica)
Diâmetro do duto de evacuação (mm)	150
Alimentação elétrica	230 V ~ 50 Hz
Potência total absorvida (W)	185
Iluminação	Halogéneo 2 x 20 W (G4, 12 V)
Número de velocidades	3 + Booster
Filtro anti-gordura	Metal, lavável na máquina de lavar louça
Filtro de carvão (opcional)	Para versão recirculação, substituição a cada 20 meses
Tipo de instalação	Evacuação exterior ou recirculação (kit opcional)
Material	Inox
Peso aproximado (kg)	12
Nível sonoro (dB(A))	Não especificado
Segurança	Paragem automática em caso de sobreaquecimento, filtro anti-gordura obrigatório
Indicador de saturação dos filtros	Sim (piscar dos ícones)
Temporizador	Sim (5 minutos) em modelos com ecrã
Reparabilidade	Lâmpadas halogéneas substituíveis pelo utilizador; LED pelo serviço pós-venda

Perguntas frequentes - HNB 6.5S AM XHA HOTPOINT-ARISTON

Qual é a distância mínima entre o exaustor e a placa de fogão?

A distância mínima é de 65 cm para uma placa de fogão a gás e 55 cm para uma placa elétrica. Respeite as indicações do manual da placa de fogão se estas recomendarem uma distância maior.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura metálicos limpam-se pelo menos uma vez por mês. Pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo curto. Puxe a pega de mola para os desmontar.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão substitui-se a cada 20 meses aproximadamente, conforme a utilização. Não se limpa. Para o desmontar, prima as duas alavancas da frente.

Como redefinir o indicador de saturação dos filtros?

Exaustor ligado, prima 3 segundos a tecla T4 (para teclado tátil). O indicador pisca 3 vezes e depois apaga. Repita para cada filtro se necessário.

Como passar do modo evacuação para o modo recirculação?

Exaustor desligado, prima T5 durante 6 segundos (teclado tátil). O ícone T2 (evacuação) ou T3 (recirculação) acende. Prima ciclicamente T5 para mudar e confirme com T1.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de corrente e se uma velocidade está selecionada. Se ele desligar durante o uso, verifique o disjuntor. Tente desligar 5 segundos e voltar a ligar. Se o problema persistir, contacte o serviço de assistência.

Como substituir a lâmpada halogénea?

Desligue o exaustor. Retire o filtro anti-gordura. Faça alavanca com uma pequena chave de fendas para remover a proteção. Substitua a lâmpada por uma do mesmo tipo (G4, 12V, 20W máx.) e feche a tampa.

Quais são os diâmetros do duto de evacuação recomendados?

Utilize um duto de evacuação de 150 mm de diâmetro (flange de ligação). Um diâmetro inferior reduzirá o desempenho e aumentará o ruído.

Posso usar o exaustor sem filtro anti-gordura?

Não, o exaustor não deve nunca ser usado sem o filtro anti-gordura corretamente montado. Isso apresenta risco de incêndio.

Como configurar o temporizador nos modelos com ecrã?

Durante o funcionamento, prima T5 para ativar o temporizador. Cada pressão adiciona 5 minutos (máximo 15 minutos). A contagem decrescente aparece no ecrã. Esta função não está disponível no modo Booster.

MANUAL DE UTILIZADOR HNB 6.5S AM XHA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Indices

Instruções para a utilização,1

Advertences,14

Assistência,28

Instalacao,47

Comandos TBOX,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlands

! É importante guardar este manual para poder consulçá-lo a qualquer momento. Em caso de vend, cessão ou transferência, assegure-se de que este permanece jusqu o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conducas de descarga.

Seguraçageral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do disposito de cozedura a gás especialism um distência maior, é necessário considera-la.

• O exaustor dispõe debuchas de fi xaçao adequadas à maior das paredes/ tectos. Ainda assim, é necessário contactar um专业技术o qualiAwayo para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser sufici cientsamente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação esteja totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, deslgue o exaustor da rede eletrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalacao e manutenção, utiliser luvas de proteção.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas sensoriais e/oumentais reduzidas ou sem experiencia e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produits sem fi ltro de gordura correctamente instalado!

• O exhaustor NUNCA deve ser'utilizzato como plano de apoio, salvo indentacao expressa em contrario.

• O local deve dispar de ventilacao sufi ciente quando o exaustor éutilizzato em simultaneo com outros aparhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser évitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion as medidas痫icas e de segurar a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incério.

• Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, por possivel risco deCHOque electrolyico.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelholderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fi car muito quentes se utilizesas com apareiros de cozedura.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boaquina (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

Para a instalacao correcta do produits, ver as figuras disponveis nas primeiras páginases destemanual.

A instalacao deve ser efectuada por pessoal quali cado.

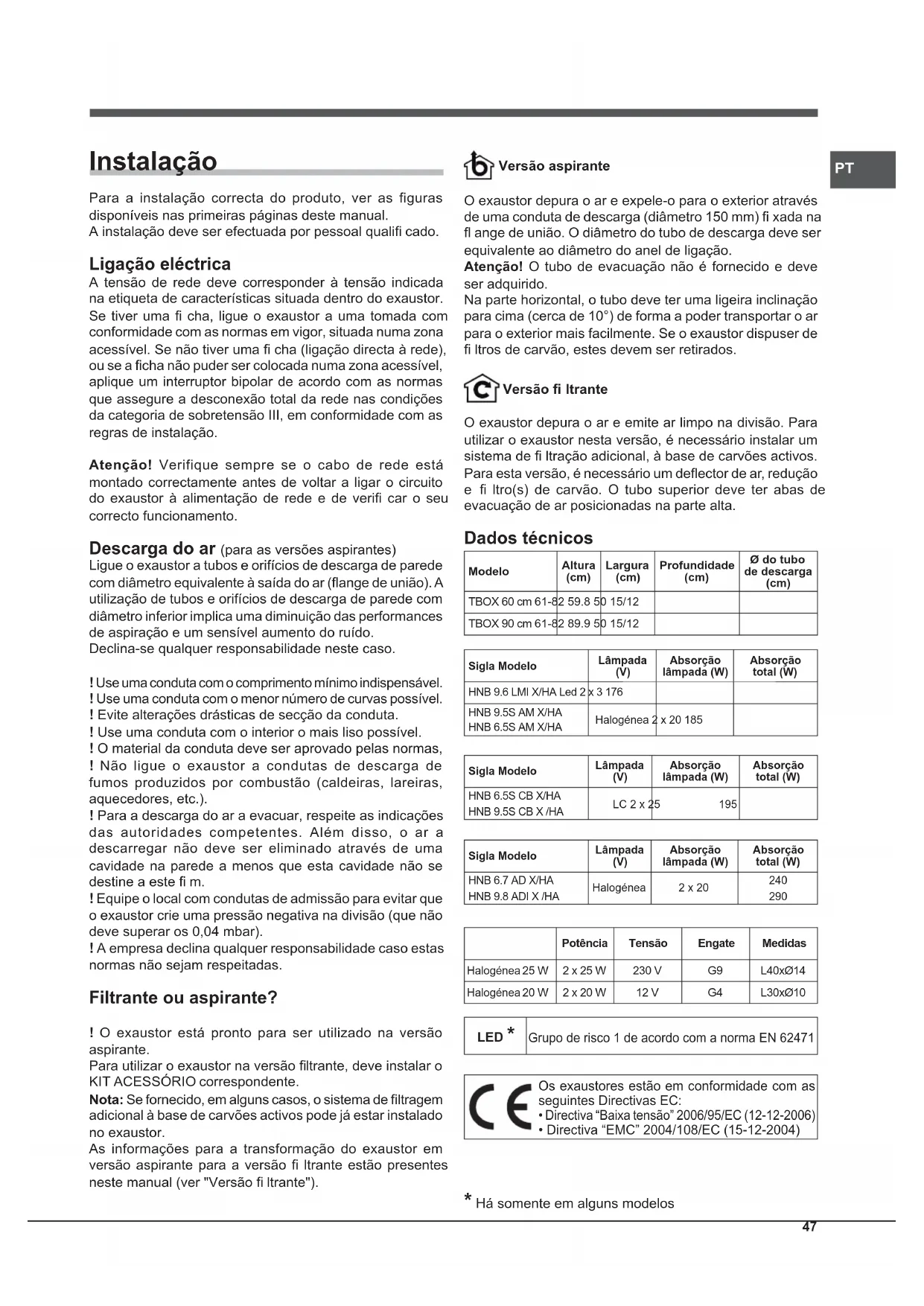

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma fí cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fí cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu corretofunção.

Descarga do ar (para as versões aspirantes)

Ligue o exaustora tubos e orificios de descarga de parede com diametro equivalente a saida do ar (flange de uniao). A utilizesao de tubos e orificios de descarga de parede com diametro inferior implica um diminuicao das performances de aspiracao e um sensivel aumento do ruido.

Declina-se qualquer responsabilitadene在这e caso.

! Use una conduita con o comprimento minimo indispensable.

! Evite alteracoes drasticas de secao da conducira.

! Use una conduita con o interior o mais liso possivel.

! O material da conduita deve ser aprovado pelas normas,

! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com conduitas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizes na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Nota: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carões activos pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor em versusao aspirante para a versao fi Itrante esta presentes nesthe manual (ver "Versao fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior atraves de una conducta de descarga (diametro 150~mm ) fi xada na flange de uniao. O diametro do tubo de descarga deve ser equivalente ao diametro do anel de ligacao.

Atença! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o an para o exterior mais fácilmente. Se o exaustor dispuser de fi ltros de carão,"These devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizear o exaustor esta versao, é necessario instalar umsystema de fi ltração adicular, à base de carões activos. Para esta versao, é necessario um deflector de ar, reducao e fi Itro(s) de carão. O tubo superior deve ter abas de evacuação de ar posiconadas na parte alta.

Dados tíncinos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
TBOX 60 cm 61-8	259.8	015/12
TBOX 90 cm 61-8	289.9	015/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 9.6 LMI X/HA Led 2	x 3 176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Halogênea 2	x 20 185

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.5S CB X/HA	LC 2 x 25	195
HNB 9.5S CB X /HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.7 AD X/HA	Halogêneia	2 x 20	240
HNB 9.8 AD I X /HA			290

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Grupo de risco 1 de acordo com a norma EN 62471

Os exaustores está em conformidade com as seguides Directivas EC:

• Directa "Baixa tensao" 2006/95/EC (12-12-2006)
• Directa "EMC" 2004/108/EC (15-12-2004)

PT

Comandos TBOX

Modelos com paine de botoes mecancico

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com paine Soft Button

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Ao 5关键时刻, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,iso significa que o filtro de gorduras está saturado;se o icone relativo a segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se eles os icones T2 e T3 ficarem intermitentes, significa que antes os fi ltros estao saturados. Sera necessario proceder a limpeza/substituicao dos filtros de gorduras "A" e/ou cheiros"B"(ver "Manutencao e cuido").

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização de functimento normal.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.

Configuraçãodoexaustor:

Para configurar a modalidade de functiOnamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante circa de 6 segundos. O icone T2 ou T3 acende-se, indicado o tipo de instalação: T2 aspirante, T3 filtrante. E possivel alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuraçao, é necessario pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botao, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade segunte. Caso o exaustor esteja desligado, ao pressionar este botão confi gura a velocidade 1.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter également durante oestramento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significica que o filtro de cheiros está saturado.

Se ambas as barras fi caretm intermitentes, significa queAmbos os filtros está saturados.

Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante elesometimes. No caso de avisao simultaneo de outros os filtros, é necessario repetir a operacao de reset.

A primaire sequencia faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Configuração do exaustor

Para configurar a modalidade de functiimento do exhaustor pretendida, com o aparecido desligado, pressione T4 duranteerca de 6 segundos. Depois de um bip longo, o tipo de instalacao évisualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possével alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produits deslgue,guardando a ultima confi guração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as能得到 de protecao
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos fíltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparecido e da substituição dos filtros implicá risco de incência. Recomendamos que signa as instruções sugeridas.

Declina-se qualquer responsabilitadepor eventuais danos ao motor ou incendios provocados por uma manutencao incorrecta ouleo incumprimento das advertencias acima.

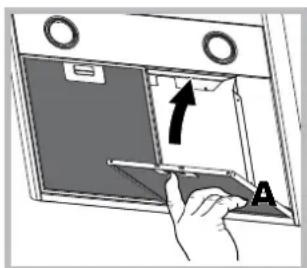

Manutenção dos fi ltros de gorduras (A)

O f itro de gorduras retem as particulas de gordura derivantes da cozedura; delve ser limpo polo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metalico pode perdar a cor, mas o desempenho de filtragem não sare alteracoes.

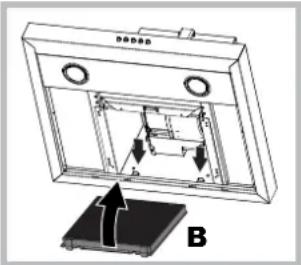

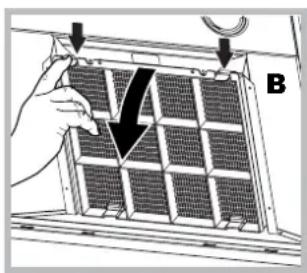

Substituicao do fi Itro de carvao (B)

O filtró de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtró de carvão verifica-se antes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fí Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este fi Itro NAO pode ser lavado ou regenerado.

Desmontagem: Remover o过滤 de carvões activos pressionando as vezes alavancas dienteiras que o fiam ao exaustor.

PT

Montagem: Encaixar o fli tro de carvões activos em primeiro lugar na parte deTRS das linguetas metálicas do exaustor e(before arente, pressionando as duas alavancas.

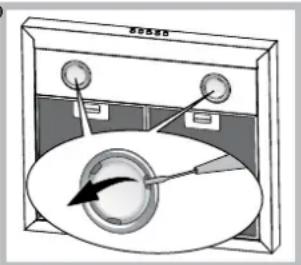

Substituição das lampadas

Desligue o aparelho da rede eletrica e retire os fi ltros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizing como alavanca uma chave de parafudos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danifi cadas

para mais informacoes, consulte os dados tecnicos presentes no manual segunte).

1. Volte a fechar a protecção (fi xação por encaixe).

Substituicao das lampadas LED

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao àslampadas tradiconais. Para proceirà substituição, contacte o service de assistência.

Cabo electrolyco

Se o cabo de alimentação estiver danificado, pode ser substituídoelo fabricante ouelo seu service de assistência técnica, de forma a fazer todos os riscos.

ELIMINACAO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electronicos (REEE). Ao assegurar que este produit é eliminado corretoamente, o utilizes contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*simbolo presente no produits ou na documentacao de accompanying significi ca que este produit nao deve ser tratado como lixo domestico e deve ser entrega junto do punto de recolha para reciclagem de aparehos electricos e electronicos adequado. Elimine-o seguido as normas locais para a eliminacao de residuos. Para mais informacoes sobre o tratamento, recuperaao e reciclagem deste produits, contacte o departamento local adequado, o service de recolha de lixo domestico ou a loja onde adquiriu o produits.

• Ha somente em algunos modelos

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe una quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempensohr Franco:

Verifi que se:

• a velocidade do motor selecionada é sufici ciente para a quantidade de fumo e de vapeores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Itrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifi que se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar nao foi activado.

Em caso de eventuales anomalias de funciona, antes de ser dirigir ao service de Assistencia, deslige o aparelho da alimentacao eletrica durantePEGlicos 5 segculos, retirando a fi cha da tomada, e voltte a ligao.
Caso a anomalia ainda se verifi que, contacte o service de assistencia.

Installatie
