Typ produktu	Odsavač par
Značka	Hotpoint-Ariston
Model	HNB 6.5S AM XHA
Šířka (cm)	60
Minimální výška nad varnou deskou (cm)	65 (plyn), 55 (elektrická)
Průměr odtahového potrubí (mm)	150
Elektrické napájení	230 V ~ 50 Hz
Celkový příkon (W)	185
Osvětlení	Halogen 2 x 20 W (G4, 12 V)
Počet rychlostí	3 + Booster
Protitukový filtr	Kovový, mytelný v myčce nádobí
Uhlíkový filtr (volitelný)	Pro recirkulační verzi, výměna každých 20 měsíců
Typ instalace	Venkovní odtah nebo recirkulace (volitelná sada)
Materiál	Nerez
Přibližná hmotnost (kg)	12
Hlučnost (dB(A))	Neuvedeno
Bezpečnost	Automatické vypnutí při přehřátí, povinný protitukový filtr
Indikátor nasycení filtrů	Ano (blikání ikon)
Časovač	Ano (5 minut) na modelech s displejem
Opravitelnost	Halogenové žárovky vyměnitelné uživatelem; LED servisním střediskem

Často kladené otázky - HNB 6.5S AM XHA HOTPOINT-ARISTON

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 65 cm pro plynovou varnou desku a 55 cm pro elektrickou. Dodržujte pokyny v návodu k varné desce, pokud doporučuje větší vzdálenost.

Jak čistit protitukové filtry?

Kovové protitukové filtry čistěte alespoň jednou měsíčně. Lze je mýt ručně neagresivním detergentem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr se vyměňuje přibližně každých 20 měsíců v závislosti na používání. Není určen k čištění. Pro demontáž stiskněte obě přední páčky.

Jak resetovat indikátor nasycení filtrů?

Při zapnuté digestoři stiskněte 3 sekundy tlačítko T4 (u dotykového ovládání). Kontrolka 3x blikne a poté zhasne. V případě potřeby opakujte pro každý filtr.

Jak přepnout z režimu odtahu do režimu recirkulace?

Při vypnuté digestoři stiskněte T5 po dobu 6 sekund (dotykové ovládání). Rozsvítí se ikona T2 (odtah) nebo T3 (recirkulace). Opakovaným stiskem T5 přepínejte a potvrďte tlačítkem T1.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda je zvolena rychlost. Pokud se během provozu vypne, zkontrolujte jistič. Zkuste odpojit na 5 sekund a znovu připojit. Pokud problém přetrvává, kontaktujte servisní podporu.

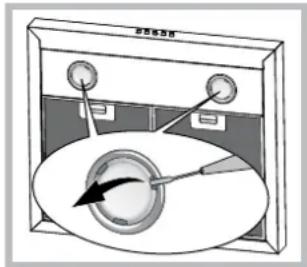

Jak vyměnit halogenovou žárovku?

Odpojte digestoř. Odstraňte protitukový filtr. Páčidlem malého šroubováku odstraňte kryt. Vyměňte žárovku za stejného typu (G4, 12V, max. 20W) a uzavřete kryt.

Jaké jsou doporučené průměry odtahového potrubí?

Použijte odtahové potrubí o průměru 150 mm (přírubová spojka). Menší průměr sníží výkon a zvýší hluk.

Mohu používat digestoř bez protitukového filtru?

Ne, digestoř nikdy nesmí být používána bez správně namontovaného protitukového filtru. Hrozí nebezpečí požáru.

Jak nastavit časovač na modelech s displejem?

Během provozu stiskněte T5 pro aktivaci časovače. Každým stiskem přidáte 5 minut (maximálně 15 minut). Odpočet se zobrazí na displeji. Tato funkce není k dispozici v režimu Booster.

NÁVOD K OBSLUZE HNB 6.5S AM XHA HOTPOINT-ARISTON

Pokyny pro použítí,2

Upozorneni,23

Servisni sluzba,30

Instalace,71

Udrzba a starostlivost',77

!Je dulezite,aby byl tento navod uschovan aaby mohl byt kdykoli k dispozici za ucelem konzultace.V priade prodeje, postoupeni jine osobe nebo stehovani se ujistete,ze zustane spolu s vyrobkem.

! Pozorné si préctête uvedenéPokyny: Obsahuji dulezité informace o instalaci, použiti a bezpečnosti.

!Neprovádejte změny elektrického nebo mechanického charakteru na samotnévyrobku ani na vypoustěcím potrubí.

Vseobecnbezpecnostnikpokyny

• Minimálni vzdálenost mezi opěrnou plochou varních námob na varném zařizení a nejnižsí Častí kuchynského odsavače nesmi byt mensí než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskskou;
55 cm, když je odsavač nainstalován nad elektrickou varnou deskskou.

Když je v námodu pro instalaci plynové varné desky uvedena vyší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevnovacimi kotvami vchodnými pro větsinu stěn/stropů.
  V každém pripadě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vchodnosti materialú s ohledem na druh stěny/stropu, která/y musí byt dostatečné mohutné/y, aby udržel/a hmotnost odsavače.

• Upozorneni! Nepripojute zařizení k elektrické siti, dokud instalace není uplně dokončena.

• Pred jakymi koli ukonem Čišění nebo udžby odpojte odsavoč od elektrické sítě vytažením zástrčky nebo vypnutím hlavniho vypinače bytové Jednotky.

• Pri vsech operacich instalace a udrzby použijte pracovní rukavice.
• Zařizení není určeno pro použití detmi ani osobami s omezenými fyzickými, senzorickými nebo mentalnímì schopnostmi nebo osobami s chybějćími zkušenostmi a znalostmi,Pokud nejsou pod dohledem nebo nejsou školeny ohledné používání zařizení jinou osobou odpovednou za jejich bezpečnost.
• Děti musí BYt kontrolovány, aby si nehrály se zařizením.
• Nikdy nepoužívejte vyrobek bez namontovaného protitukového fi ltru!
• Odsavač nesmí byt NIKDY používán jako opěrná plocha, není-li to výsvovné uvedeno.
• Pri spolecném použití kuchynského odsavače s jinými zařizeními pro spalováni plynu nebo jinych paliv v jeder mistnosti musi odsavač disponovat dostatečnou ventilaci.
• Odsányvzduch nesmi byt odvadén do potrubí, které se používa pro odvadění spalin ze zařizení spalujćich plyn nebo jiná paliva.
  Dodržujte vsechny predpisy vztahujíci se na vypoustěné vzduchu.

• Je prisné zakázánovaritjidla na volném plamenipod odsavačem;použiti volného plamene je skodlivé pro fi ltry a muže zpʊsobit vznik požáru,a proto je t'reba se mu Jednoznacné vyhnout.

• Doporučuje se udržovat pod neustálou kontrolou jidla pripravovaná smažením, aby se zabránilo vzniceni prehrátého oleje.

• Ohledné technickych a bezpečnostních opatřeni, ktera je třeba prijmout pro odvádení kouře, je třeba prísně dodržovat nařizení kompetentních mistrénych organů.
• Vyrobek je tbreba pravidelné Čistit, jaknek zevnitř, jaknek zvenčí (Čišěné je tbreba provadět NEJMÉNE JEDNOUN MÉSÍCNÉ a v každém pripadě je tbreba dodržovat obsahPokynu pro Údržbu, uvedenych v tomto návodu).
• NedodrženiPokynu pro cisteni odsavace a pro vymenua cisteni filtru predstavuje riziko vzniku požaru.
• Nepoužívejte ani nenechávejte odsavac bez správně namontovanych Žárovek kvúli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena Žádná odpovednost za prípadné poruchy, škody nebo požáry zpúsobéné na zařizení nasledkem nedodrženiPokynu uvedenych v tomto navodu.
• Upozorneni! Pri použiti pristupnych casti se zařizeními pro ohřev muže dojit k jejich ohráti na velmi vysokou teplotu.

SK

Upozornenia:

Základné bezpečnostné poukyny

65 cm, ked je odsávac nainstalovaný nad plynovou varnou doskou;
55 cm, ked' je odsávač nainstalovaný nad elektrickou varnou doskou;

! Nikdy se neobracejte na neautorizované techniky.

Uvedte:

• Druh poruchy;
  Model zafrizeni (Mod.);
  Vyrobni cislo (S/N).

Tyto informace se nacházeji na stitku s jmenovitymi udaji, umistěnéma zařizení.

SK

Servisné sluzba

! Vždy požiadat o pomoc oprávněch.

Uvedte:

Typ anomálie;
- model zariadenia (Mod.)
vyrobné cislo (S/N)

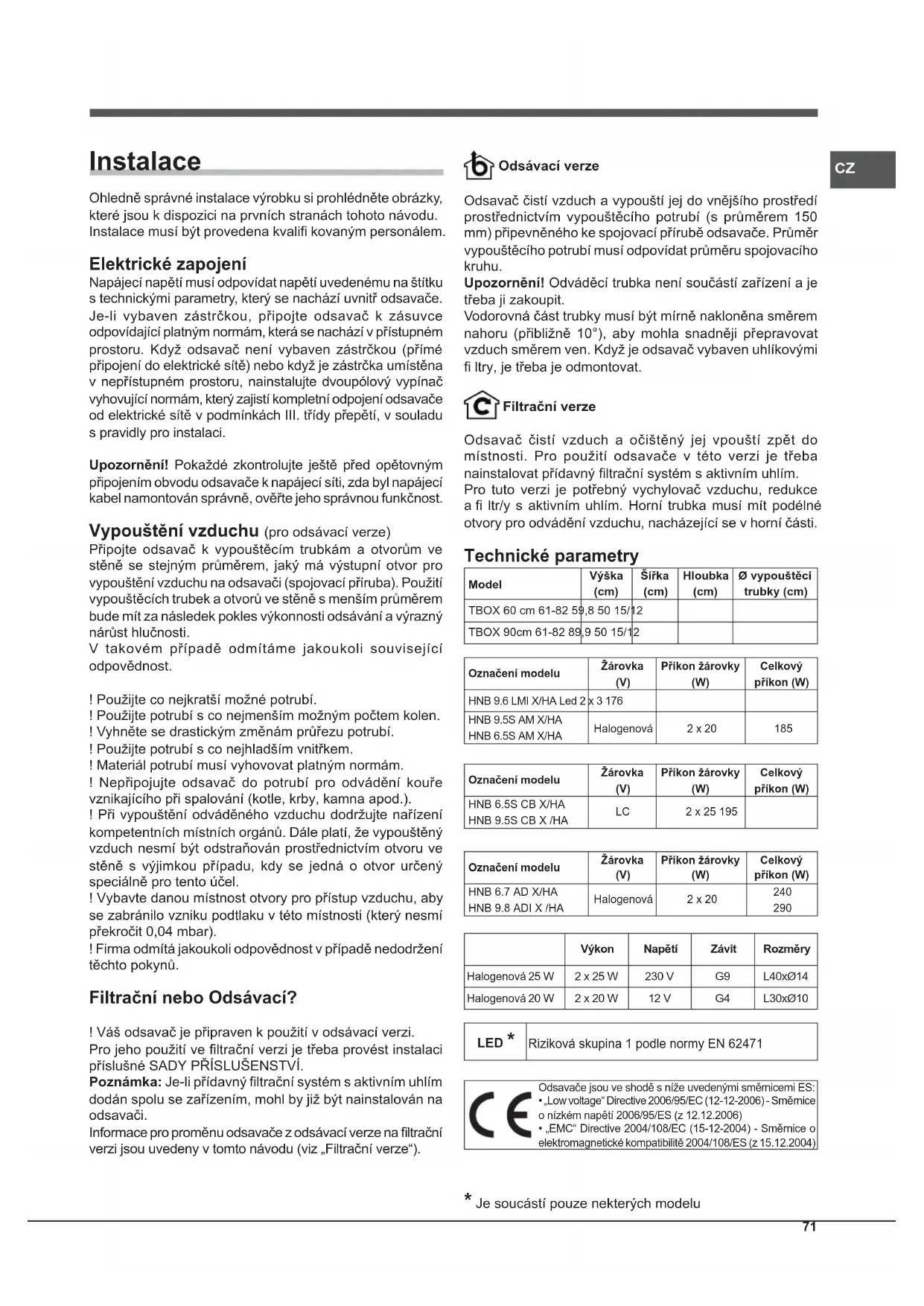

Ohledne správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvnich stranách tohoto námovodu. Instalace musí byt provedena kvalifi kovaným personálem.

Elektrické zapojení

Napáejínapétí musi odpovídat napétí uvedenému na šitku s technickymi parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, pripojte odsavač k zásuvce odpovidajici platnám normám, ktera se nachází v pristubné prostoru. Když odsavač není vybaven zástrčkou (primě pripojení do elektrickésite) nebo když je zástrčka umistěna v nepristubné prostoru, naintalujte dvoupólový vypínač vyhovujícnormám, který zajasti kompletné odpojení odsavače od elektrickésite v podminkách III. tfrdy prēpetí, v souladu s pravidly pro instalaci.

Upozorneni! Pokazdé zkontrolujte jestě préd opětovnám prípojením obvodu odsavače k napájecí siti, zda byl napájecí kabel namontován správně, oveřte jeho správnou funkčnost.

Vypousteni vzduchu (pro odsavaci verze)

Pripoje odsavač k vypoustěcim trabkám a otvorum ve stěné se stejným prúmerem, jaký ma vystupné otvor pro vypoustěné vzduchu na odsavaci (spojavaci príruba). Použití vypoustěcích trubek a otvorů ve stěné s menším prúmerem bude mít za následekPokles vykonnosti odsávání a vyrazný nárust hlučnosti.

V takovém pripadé odmitáme jakoukoli souvisejici odpovednost.

! Použijte co nejkratsí mozné potrubí.
! Použijte potrubi s co nejmensim možnám počtem kolen.
! Vyhnete se drastickym zmenam pruRezu potrubi.
! Použijte potrubi's co nejhladšim vnitřkem.
! Material potrubi musi vyhovovat platnym normam.
! Nepripojute odsavač do potrubí pro odvaděné kouře vznikajiciho pri spalováné (kotide, krby, kamna apod.).
! Pri vypousteni odvadeneho vzduchu dodrzuje naizeni kompetentnichmistnich organu. Dale plati, ze vypousteny zvduch nesmi byt odstraovan prostrednictvim otvor ve stene s vyjimkou pripadu, kdy se Juda o otvor urceny specialne pro tento ucel.
! Vybavte danou mistrnost otvory pro pristup vzduchu, aby se zabrano vzniku podtlaku v teto mistrosti (ktery nesmi preakrocit 0,04 mbar).
! Firma odmitá jakoukoli opovědnost v prípadě nedodrženi těchtoPokynu.

Filtračné nebo Odsávací?

! Váš odsavač je pripraven k použití v odsávací verzi.

Pro jeho použití ve filtracné verzi je třeba provost instalaci príslusné SADY PRÍSLUŠENSTVI.

Poznámka: Je-li pridavný filtrčni systém s aktivnim uhlim dodán spolu se zařizením, mohl by již byt nainstalován na odsavaci.

Informace pro proměnu odsavače z odsávací verze na filtracné verzi jsou uvedeny v tomto námodu (viz „Filtracné verze").

Odsávací verze

Odsavač cistí vzduch a vypoustí jej do vnějsího prostředí prostřednictvím vypoustěciho potrubí (s prúmerem 150 mm) pripevněného ke spojovací prírube odsavace. Prúmer vypoustěciho potrubí musí opodvidat prúmeru spojovacího kruhu.

Upozorneni! Odvadeci trabka neni soucasti zaifeni a je tbreba ji zakoupit.

Vodorovna căst trabky musi byt mirne nakloněna směrem nahoru (příblžné 10°), aby mohra snadnéji prepravovat vzduch směrem ven. Když je odsavač vybaven uhlikovymi fi ltry, je třeba je odmontovat.

Filtraci verze

Odsavač Čižti vzduch a očistěný jej vpoustí zpět do místnosti. Pro použitá odsavače v těto verzi je třeba naintalovat pridavný filtracné systém s aktivním uhlim.

Pro tuto verzi je potrebny vychylovač vzduchu, redukce a fi ltr/y s aktivnim uhlim. Horní trabka musi mit podélné otvory pro odvádení vzduchu, nacházejíci se v horní cásti.

Technické parametry

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	Ø vypoustěci trubky (cm)
TBOX 60 cm 61-82 59,8 50 15/12
TBOX 90cm 61-82 89,9 50 15/12

Oznaceni modelu	Žárovka (V)	Přikon Žárovky (W)	Celkový prřikon (W)
HNB 9.6 LMI X/HA Led 2	x 3 176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Halogenová	2 x 20	185

Označeni modelu	Žárovka (V)	Přikon Žárovky (W)	Celkový príkón (W)
HNB 6.5S CB X/HA	LC	2 x 25 195
HNB 9.5S CB X /HA

Oznaceni modelu	Žárovka (V)	Přikon Žárovky (W)	Celkový príkón (W)
HNB 6.7 AD X/HA	Halogenová	2 x 20	240
HNB 9.8 AD I X /HA			290

	Výkon	Napětí	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Riziková skupina 1 podle normy EN 62471

Odsavač je sou ve shodě s níže uvedenymi směmicemi ES:

Low voltage Directive 2006/95/EC (12-12-2006) - Smémice o nizkém napěti 2006/95/ES (z 12.12.2006)

EMC Directive 2004/108/EC (15-12-2004) - Smernice o

elettromagnetické kompatibilité 2004/108/ES (z 15.12.2004)

• Je soucasti pouze nekterych modelu

Ovladaci privky zařizení TBOX

Modely s mechanickym tlačitkovým panelem

Stisknutim tohoto tlačitka během Činnosti odsavače dojde k jeho prechodu do VYPNUTEHO stavu.

T2 Rychlost 1

Stisknutim tohoto tlačitka odsavač prějde z prědchoziho stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutim tohoto tlačitka odsavač prejde z prédchozihov stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutim tohoto tlacitka odsavač prejde z prédchozihov stavu do stavu rychlosti 3.

T5 ZAPNUTI/VYPNUTI osvetleni

Modely s Tlačitkovým panelem typu Soft Button (s jemnými tlačitky)

Stisknutim tohoto tlačitka během Činnosti odsavace dojde k jeho prechodu do VYPNUTEHO stavu.

T2 Rychlost 1

Stiskutim tohoto tlacitka odsavač prejde z prédchozinho stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutim tohoto tlačitka odsavač prějde z prědchozihostavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutim tohoto tlacitka odsavač prejde z predchozihov stavu do stavu rychlosti 3.

T5 Booster

Stiskutim tohoto tlacitka odsavac prjeze predchozihostavu do stavu intenzivni rychlosti. Po uplynuti 5 minut odsavac znovu prjeze do stavu prdetim nastavene rychlosti; stiskutim tlacitka rychlosti (T2, T3 nebo T4) dojde ke zruşeni funkce booster a k nastaveni zvolené rychlosti.

T6 ZAPNUTI/VYPNUTI osvetleni

Signalizace protitukového a protizapachového fi Itru

Blikani ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikani ikony druhé rychlosti T3 informuje o nasycení protizapachoveho filtru, zatímco blikani obou ikon T2 a T3 informuje o nasycení obou filtru. V takovém pripadě bude třeba provest včišěné/vymenu protitukového filtru „A“ a/nebo protizapachoveho filtru „B“ (viz „Udržba a peče").

Vynulovani počitadla fi Itru:

Pri zapnutém odsavaci stiskněte na dobu tří sekund tlacitko T4.

LED signalizujíci upozorněni třikrát zablíka a poté dojde obnovení signalizace bežné Činnosti.

V pripadé soucasné signalizace upozorněni tykajích se obou filtru je tbreba zopakovat operaci vynulováni i pro druhý filtr.

První poslounpost vynuluje protitukový filtr a druhá protizapachový filtr.

Konfigurace odsavače:

Pro konfiguraci požadovaného pracovniho režimu odsavače stisknéte pri vypnutěm vyrobku tlacítko T5 na dobu príblízně 6 sekund. Rozsviceni ikon T2 nebo T3 bude informovat o druhu instalace: T2 odsávací, T3 filtrácné.

Druh instalace je moźne zmenit cyklickym stisknutim tlačitka T5.

Pro ulozeni nové konfigurace je třeba{jednou stisknout tlačitko T1.

Modely s Tlačitkovým panelem typu Soft Button (s jemnými tlačitky) a Displejem

Stisknutim tohoto tlacitka pri vypnutem odsavaci DOJde k.
nastaveni prvni rychlosti. Stisknutim tohoto tlacitka beshem cinnosti odsavae dojde k jeho prechodu do VYPNUTEU
stavu.

T2 Rychlost -

Stisknutim tohoto tlacitka odsavač prejde do stavu préchodozí rychlosti.

T3 Rychlost +

Stiskutim tohoto tlacitka odsavač prejde do stavu následujici rychlosti. V pripadě, ze je odsavač vypnutý, stiskutim tohoto tlacitka dojde k nastavení rychlosti 1.

T4 Booster

Stisknutim tohoto tlacitka odsavač prejde z predchozinho stavu do stavu intenzivní rychlosti; na displeji bude blikat pismeno „b". Po uplynuti 5 minut odsavač znovu prejde do stavu prydtim nastavené rychlosti; stejného efektu lze dosáhnout stisknutim tlacitka rychlosti (T2 nebo T3) během použiti funkce Booster.

T5 Casonovac

Pri každém stisknuti tohoto tlacitka bude automatické vypnuti odsavace odlozeno o dobu 5 minut. Na displeji bude zobrazeno odečitán doby nastavené na Časováč. Časováč lze nastavit pouze pro manuální rychlosti, a ne pro booster.

T5 ZAPNUTI/VYPNUTI osvětlení

Signalizace protitukového a protizápachového fi ltru

Blikání pruhu v leve horní Časti informuje o nasycení protitukového fi Itru.

Blikání pruhu v pravé horní Časti informuje o nasycení protizápachového fi ltru.

Blikani obou pruhu informuje o nasyceni obou fi Itr.

V takovém pripadé bude tbreba provest yvciisteni/vymenu protitukového filtru „A“ a/nebo protizapachoveho filtru „B" (viz „Udržba a peče“); informace o protizapachovém filtru se vztahuje pouze na filtracni verze.

Vynulovani počitadla fi Itru:

Při zapnutěm odsavaci stisknéte na dobu tři sekund tlacitko T4. V pripadě současné signalizace upozorněni týkajících se obou filtrů je třeba zopakovat operaci vynulováni i pro druhý filtr. První posloupnost vynuluje protitukový filtr a druhá protizápachový fi ltr.

Pro konfiguraci požadovaného pracovniho režimu odsavače stisknéte pri vypnutém vyrobku tlacítko T4 na dobu pržblžné 6 sekund. Po zazněni dlouhého pipnutí bude na displeji zobrazen druh instalace:

Odsávaci

(bude blikat Čtvereček vlevo dole).

Filtracni

(bude blikat Čtvereček vpravo dole).

Je możné změnit druh instalace stisknutim tlacitka T4. Proukončeni zobrazovani režimu konfigurace je třeba"Justou stisknout tlacitko T1; dojde k vypnuti zařizení a k uloženi posledniho zobrazeného nastavení.

Udržba a peče

Upozorneni! Pred jakymkoli ukonem ciisteni nebo udrzby odpoje odsavac od elektrické síté vytazenim zastrcky nebo vypnutim hlavniho vypinače bytové Jednotky.

Pred cistelnim

Sejměte ochranné filmy
- Odstrańte necistoty vlhkou houbou a trochou neutrólniho saponátu
- Otfete vlhkym hadrem
- Osuste jemným hadrem; v připadě odsavače z nerezavějí c oeli postupujte dl ekynu pro satinováni kovu

Pravidnéčistěné

Odsavač je třeba Čistit Často (nejměne ve stejněch intervalech, v jakych se provádi Údržba protitukověch filtrú), zevnitr i zvenčí. Pri Čistěné používejte hadr navlhčénýneutralními Čisticími prostředky a vlžnouvodou.

Nepouzivejte abrazivni ani korozivni prostrefky.

Upozorneni: Nedodrzeni pokynu pro cissteni zaifzenia pro vymenu filtru predstavuje riziko vzniku pozaru. Proto se doporučuje dodržovat uvedené pokyny. Odmíte se jakákoli odpovednost za pripadné skody na motoru nebo pozáry zpusobene nesprávnou udrzbou nebo nedodržením vyše uvedenych upozorneni.

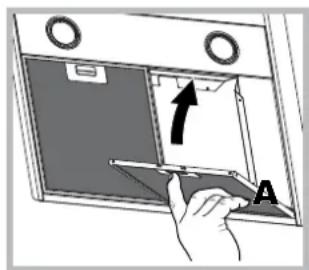

Udrzba protitukovych filtru (A)

Protitukovy filtr zachytáva
căstice tuku pocházejici z
vařeni; je třeba jej vyčistit
nejměné Jednou měsičné
neagresivnimi Čisticimi
prostředky, manuálné nebo v
myčce námobí, pri nízké teplote
a pri použiti krátkeho cyklu.
Demontáž protitukového
fi Itru se provádi potáhnutim

odepinaci rukojeti s pruzinou. Pfi myti protitukového filtru v mycce nádobí by mohlo dojit k jeho odkarvení, ale jeho filtracni schopnosti tim nebudou zmeneny.

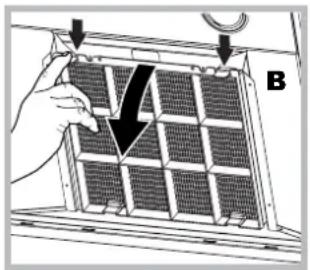

Udrzba uhlikového fi ltru (B)

Uhlíkovy filtr zachytáva nepřijemné zapachy pocházející z vařeni. K nasycenú uhlíkového filtru dochází po viceči meně dlouhém obdóbi, v závislosti na druhu sporák u pravidelnosti Čistění protitukového filtru. V každem pripadě je třeba provest yvmenu naplne nejměné kazdé dvacet měsíce.

Tento filtr NEMUZE byt podrobován myti ani regeneraci.

Demontáz: Vyjměte filtr s aktivním uhlim zatlačením dvou prědních pák, kterymi je připevněn k odsavači.

Montáz: Filtr s aktivnim uhlim uchytt'te nejd'rev zadu ke

kovovym jazyckum odsavače, a poté vpředu zatlačením dvou pák.

Vymena zárovek

Odpojte zařizení z elektrickésitea vyjměte protitukové filtry. Upozorněni! Dřive, než se dotknete zarovec, se ujistěte, ze jsou vychladlé.

1. Vyjměte ochranny kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nastrojem.
2. Vymene vypalenou zarovku. Pouzivejte vyhradne zarovky stejnymi parametry jakovypalené (podrobnejsi informace jsou uvedeny v nasledujicim navodu).
3. Nasadte zpět ochranny kryt (upevněi zacvakutim).

Vymena zarovek LED\*

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zarucují ve srovnáns klasickými lampami optimálné osvětlení, delsí zivotnost a niží spotřebu. Ohledné vyměny se obratte na servisné sluzbu.

Napájeci kabel

Když je napájecí kabel poskozen, muže jej vyměnit vyrobce nebo jeho servísné sluzba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařizení je označeno v souladu s Evropskou směrnici 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o opadnich elektrickych a elektronickych zařizenich - OEEZ). Tim, ze se uživotel ujisti o správné likvidaci tohoto vyrobku, prispívá k predcházeni pripadnám negativním následkúm na zivotné prostředí a na zdraví.

Symbol na vyrobku nebo na prilozené dokumentaci poukazu je na to, ze se s timto vyrobkem nesmi zachazet jako s beznym domovnim opadem, ale musi se odeslat do vchodne sberny urcenepro recyklaci elektrickych a elektronickych zaifeni. Zaifeni se musite zbavit v souladus mistnimi predpisy pro likvidaci opadu. Podrobnejsi informace o zachazenis timto vyrobkem, o jeho opetovnem pouziti a recyklaci muzete ziskat, kdyz se obratite na priislusny mistni urad, sbernou sluzbu domovniho opadu nebo obchod, ve kterem jste vyrobek zakoupili.

Poruchy a zpúsob jejich odstranění

Kdyz se zdá, ze neco nefunguje, díve, nez se obrátite na Servisni sluzbu, provedte niže uvedené Jednoduché kontroly:

V pripadé, ze odsavač nefunguje:

Zkontrolujte, zda:

• Nedoško k vypadku elektrické energia.
• Je zvolena rychlost.

Když je odsavac v cinnosti, ale není dostatečné vykonny:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolné množstvi kouře a páry.
• Je kuchyn větraná dostatečné na to, aby umozžnovala prístup vzduchu.
• Neni opotřebovaný uhlikový filtr (odsavač ve filtráčné verzji).

Kdyz doslo k vypnuti odsavae behem bezné cinnosti:

Zkontrolujte, zda:

• Nedoško vypadku elektrické energia.
• Nedoško k vypnuti omnipolárního zařizení.

V pripadě pripadných poruch Činnosti odpoje dřive, než se obrátě na Servisné službu, zařizení nejměné na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásvúky elektrické sítě a potě jej znovu pripojte. V pripadě přetrévámí poruchy Činnosti se obrátě na servisné službu.

Instalácia

Vypustanie vzduchu (pre odsavacie verzie)

Pripojte odsávač k vypústacím rúrkam a otvorom v stene s rovnákym priemerom, aký má vystupné otvor pre odvod vzduchu na odsávači (spojovacia príruba). Použitie vypústacích rúrok a otvorov v stene s menším priemerom bude mat' za následokPokles vykonu odsávania a vyrazný nárast hlučnosti.

V takom pripe odmitame akukolvek zodpovednost'.

! Použite co majkratsie možné potrubie.
! Použite potrubie s co najmensím možným počtom kolien.
! Vyhnite sa vyraznym zmenám prierezu potrubia.
! Pouzite potrubie s co najhladsim vnutrom.
! Materiaíl potrubia musí vyhovová platnám normám.
! Nepripajaje odavač do potrubia na odvadzanie dymu vznikajuceho pri spašovani (kotly, krby, kachle, atd.).
! Pri vypust'an odvadzaneho vzduchu dodrzejte nariadenia kompetentnych miestnych organov. Dalej plati, ze vypust'any vzduch nesmie byt odstrańovaný prostrechnictvom otvoru v stene s vynimkou pripadu, ked sa jeder o otvor urceny spezialne pre tento učel.
! Dana miestnost musi mat otvory pre pristup vzduchu, aby sa zabranoilo vzniku podtlaku (ktory nesmie prekrocit 0,04 mbar).
! Firma neponesie ziadnu zodpovednost', ak nebudu tieto, pokyny dorzane.

Poznámka: Ak je pridavný filtracné systém s aktivnym uhlim dodany spolu so zariadením, moze byt' už nainstalovaný na odsávací.

Informação pre premenu odsávaça z odsávacej verzie na filtracné verziu su uvedené v tomto návode (vid „Filtracné verzia").

Odsávacia verzia

Vodorovna Čast'rúrky musi byt'mierne naklonená smerom nahor (priblízné 10^ ), aby mohla lahsie prepravovat' vzduch smerom von. Ked' je odsávac vybavený uhíkovými filtrami, je potrebné ich odmontovat'.

Filtráncá verzia

Odsávač cisti vzduch a Čižtvovpustaspat do miestnosti. Pre použitie odsávačv tejto verzij je potrebné nainstalovat pridavný filtracný systém s aktivnym uhlim.

Riziková skupina 1 podla normy EN 62471

Odsavace su v zhode s nizsie uvedenymi smernicami ES:

Low voltage Directive 2006/95/EC (12-12-2006) - Smernica o nizkom napati 2006/95/ES (z 12.12.2006)
EMC Directive 2004/108/EC (15-12-2004) - Sernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)

Signalizácia protitukového a protizápachového fi Itra Blikanie ikony prvej rychlosti T2 informuje o nasytení protitukového filtra, blikania ikony druhej rychlosti T3 informuje o nasytení protizápachového filtra, zatial' co blikanie odibvoch ikon T2 a T3 informuje o nasytení odibvoch filtrov. V takom pripeade bude potrebné vycistit/vymenit protitukovy filter „A" a/alebo protitazapachovy filter „B" (vid „Udrzba a starostlivost").

Vynulovanie počitadla fi Itra:

Prva postupnost vynulje protitukovy filter a druhá protizapachovy filter.

Po stlaceni tohto tlaicidia odsavač prejde na nasledujúcu rychlost. V pripe, ze je odsávač vypnutý, stlacením tohto tlaicidia dojde k nastaveniu rychlosti 1.

T4 Booster

Po stăčeni tohto tlăčidla odsávač prejde z predchádžajúceho stavu do stavu intenszívnej rychlosti; na displeji bude blikat pismeno „b". Po uplynuti 5 minúts odsávač znovu prejde do stavu predtým nastavenéj rychlosti; rovnák y efekt je moźné dosiahnut stăcením tlăčidla rychlosti (T2 alebo T3) poças použitia funkcie Booster.

T5 Casovač

Pri kazdom stlačeni tohto tlacidla bude automatické vypnutie odašača odložné o dobu 5 minut. Na displeji bude zobrazené odćitanie doby nastavenej na Časovaci.

Časovač je možné nastavit len pre manuálnu rychlost, a nie pre booster.

T6 ZAPNUTIE/VYPNUTIE osvetlenia

Blikanie pruhu v l'avej casti informuje o nasyten protitukového fi Itra.

Blikanie pruhu v pravej hornej casti informuje o nasyteni protizapachoveho fi Itra.

Blikanie obidvoch pruhov informuje o nasyteni obidvoch fi ltrov.

V takom pripade bude potrebné vykonat' yčistit/vymenit protitukovy filter „A“ a/alebo protizapachovy filter „B“ (vid „Udržba a starostlivost“); informácia o protizapachovom filtri sa vztahuje len na filtracné verzie.

Vynulovanie počitadla fi Itra:

Prva postupnost vynulje protitukovy filter a druhá protizapachovy filter.

Udržba a starostlivost'

Nepoužívajte abrazívine ani korozívine prostriedky.

Demontáž protitukového fi Itra

Udrzba uhlikového fi ltra (B)

Montáz: Uchyttte filter s aktivnym uhlim najskör vzadu o kovóve jazycky odsávača, a potom vpredu, zatlačením dvoch pák.

SK

Výmenažiaroviek

• Nedoško vypadku elektrickej energia.
• Je zvolená rychlost.

Ked' je odsávač v Činnosti, ale nie je dostatočne vykonny:

Skontrolujte, ci:

• Je zvolená dostatočná rychlost' motora na uvolně množstvo dymu a pary.
• Je kuchyña vetraná dostatočne na to, aby umožnovala pristup vzduchu.
• Nie je opotrebovaný uhlikový filter (odsávač vo filtracnej verzii).
