Ürün Türü	Ankastre Gazlı ve Elektrikli Ocak
Marka	Hotpoint-Ariston
Model	PH 640MS (BK)HA
Kesme Ölçüleri (G x D)	555 x 475 mm
Ocak Yüksekliği	55 mm
Net Ağırlık (tahmini)	Yaklaşık 12 kg
Elektrik Beslemesi	220-240 V ~ 50/60 Hz
Gaz Beslemesi	Doğalgaz (G20/G25) veya LPG (bütan/propan)
Gaz Brülör Sayısı	4 (biri üçlü taç)
Elektrikli Plaka Sayısı	1 (normal veya hızlı)
Üçlü Taç Brülör Maksimum Gücü	3,25 kW
Elektrikli Plaka Maksimum Gücü	Yaklaşık 1,5 kW (belirtilmemiş)
Ateşleme	Otomatik buji ile (bazı modellerde kumandaya entegre)
Güvenlik	Termokupl güvenlik cihazı (sönme durumunda gaz kesici)
Uyumlu Gaz Türleri (Fransa)	Doğalgaz ve LPG (enjektör tablosuna bakınız)
Ankastre Sınıfı	Sınıf 3
Yüzey Malzemesi	Paslanmaz çelik (siyah BK kaplama)
Bakım	Nemli sünger ve yumuşak deterjanla temizleme; aşındırıcı ürünler veya buhar kullanmayın
Kurulum	Bir profesyonel tarafından yürürlükteki normlara göre yapılmalıdır
Garanti	Standart üretici garantisi (ülkeye göre)

Sık sorulan sorular - PH 640MS (BK)HA HOTPOINT-ARISTON

Gaz brülörü nasıl yakılır?

Seçilen brülörün düğmesine sonuna kadar basın ve saat yönünün tersine maksimum konuma çevirin. Entegre ateşlemeli modellerde, ateşleme gerçekleşene kadar düğmeyi basılı tutun. Model ayrı bir ateşleme düğmesiyle donatılmışsa, önce ☆ sembollü düğmeye basın, ardından düğmeyi çevirin.

Brülör alevi düzensizse veya yanmıyorsa ne yapmalı?

Gaz çıkış deliklerinin tıkalı olmadığını kontrol edin. Brülörün çıkarılabilir parçalarının doğru takıldığından emin olun. Ocak yakınındaki hava akımlarını ortadan kaldırın. Otomatik ateşleme çalışmıyorsa, buji ucunu temizleyin.

Cihazı başka bir gaz türüne nasıl uyarlarım?

Brülör enjektörlerini değiştirin (kılavuzdaki özellik tablosuna bakın). Enjektörleri sökmek için 7 mm boru anahtarı kullanın ve yeni gaza uygun olanlarla değiştirin. Minimum ayarı için, vana gövdesindeki ayar vidasını küçük ve düzenli bir alev elde edene kadar çevirin. İsim plakasını değiştirin.

Ocak nasıl temizlenir?

Nemli bir sünger ve yumuşak bir deterjan kullanın. Yumuşak bir bezle kurulayın. Asla aşındırıcı ürünler, ovma tozu, metal süngerler veya buharlı temizleyiciler kullanmayın. Sökülebilir brülörler sıcak sabunlu suda yıkanır. Elektrikli plakalar nemli bir bezle temizlenir ve ılıkken hafifçe yağlanabilir.

Bir brülör minimum konumda sönüyorsa ne yapmalı?

Gaz çıkış deliklerinin tıkalı olmadığını kontrol edin. Hava akımı olmadığından emin olun. Sorun devam ederse, minimum ayarı yanlış olabilir: debi ayar vidasını ayarlaması için yetkili bir teknisyene başvurun.

Ocak nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. Kesme ölçülerine (555 x 475 mm) ve mobilyalara olan güvenlik mesafelerine (yanlarda min. 600 mm, davlumbaz altında 650 mm) uyun. Yeterli havalandırma sağlayın: boşluk arkadan açık olmalıdır. Gaz için uygun bir hortum kullanın ve sabunlu suyla sızdırmazlığı kontrol edin.

Ne tür tencereler kullanılmalı?

Düz tabanlı ve kapaklı tencereler kullanın. Çap, brülöre uygun olmalıdır: hızlı brülör (24-26 cm), yarı hızlı (16-20 cm), yardımcı (10-14 cm) ve üçlü taç (24-26 cm). Dengesiz veya deforme olmuş tencerelerden kaçının.

Güvenlik cihazı nasıl çalışır?

Güvenlik cihazı (termokupl) alev kazara sönerse gaz akışını keser. Etkinleştirmek için, ateşlemeden sonra düğmeyi 2-3 saniye basılı tutun. Düğmeyi bıraktıktan sonra brülör sönerse, daha uzun süre basılı tutarak işlemi tekrarlayın.

Cihazı elektrikli plaka olmadan kullanabilir miyim?

Evet, elektrikli plaka gaz brülörlerinden bağımsızdır. İsterseniz yalnızca gaz brülörlerini kullanabilirsiniz. Kullanılmadığında elektrikli plaka kapalı (0 konumu) olmalıdır.

Elektrikli plaka ısınmıyorsa ne yapmalı?

Düğmenin 0 dışında bir konumda olduğunu kontrol edin. Çalışma lambasının yandığından emin olun. Lamba yanmıyorsa, elektrik beslemesini kontrol edin (sigorta, devre kesici). Sorun devam ederse, satış sonrası servisle iletişime geçin.

KULLANIM KILAVUZU PH 640MS (BK)HA HOTPOINT-ARISTON

İçindekileriçindekiler

Montaj, 59-62 Montaj, 59-62

Yerleştirme

Elektrik bağlantısı

Gaz bağlantısı

Özellikler etiketi

Brülör ve memelerin özellikleri

Cihazın tanıtımı, 63Cihazın tanıtımı, 63

Genel görünüş

Cihazın çalıştırılması ve kullanılması, 64-65

Brülörlerin kullanımı için pratik tavsiyeler

Elektrikli levhaların kullanımı için pratik tavsiyeler

Önlemler ve tavsiyeler, 66

Genel emniyet

lmha

Servis ve bakım, 67

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Gaz vanalarının bakımı

PH 640 M/HAPH 640 M/HA

PH 640 M GH/HAPH 640 M GH/HA

PH 640 M R/HAPH 640 M R/HA

PH 640 MS/HAPH 640 MS/HA

PH 640 MS GH/HAPH 640 MS GH/HA

PH 640 MST/HAPH 640 MST/HA

PH 640 MST R/HAPH 640 MST R/HA

PH 640 MST GH/HAPH 640 MST GH/HA

PH 640 MS R/HAPH 640 MS R/HA

Arızalar ve çözümlerA&Aalar ve çözümler

! Her gerektiğinde başvurulabilmesi için bu el kitapçıgının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcıının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçıgının cihazla birlikte verildiğinden emin olunuz.
! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içemektedir.

Yerleştirmeleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).
! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.
! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekânlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

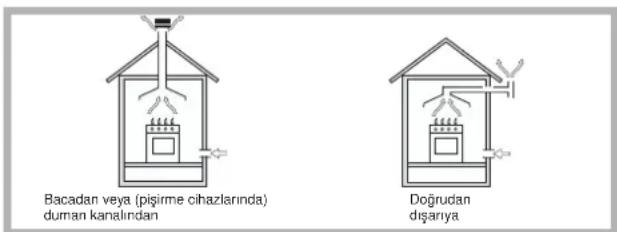

- Mekân ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

Bacadan veya (pişirme cihazlarında) duman kanalindan Doğrudan dişariya

- Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli olan hava miktarı, monte edilmiş olan her kW güç başına 2 m³/h'nin altında olmamalıdır.

Yakıcı hava dolaşımını sağlayan ağızlik örneği

Sistem, en az 100 cm ^2 kesitinde ve istem dışı tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Bitişik oda Havalandırılması gereken oda Kapı ve yer arasında yükseltilmiş boşluk

Veya, dolaylı olarak, bitişik mekânlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayri menkulün müşterek kullanımında, ya da yangın tehlikesi olan mekânlarda ya da yatak odalarında olmamalıdır.

- Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarıından, aşağıya doğru çökerler. Dolayısıyla LPG tüpleri bulunan mekânlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdır. Bu nedenle boş ya da kısmen dolu LPG bidonları, zemin seviyesi altında bulunan mekân yada odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekânda sadece kullanılmakta olan tüpü bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, şömine, soba) maruz bırakılmamalıdır.

Yuvaya oturtmauvaya oturtma

Gazlı ve karışık set üstü ocaklar, X türünden aşırı ısınmaya dayanıklı koruma seviyesine sahip olarak donatılmış olduğundan yüksekliği kendi çalışma yüzeyinden daha yüksek olmayan mobilyaların yanına monte edilebilir. Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 600 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özellikleri uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir.
• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkıkın tezgâh yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır (şekle bakınız).

- Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır. Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

55 mm 555 mm 475 mm

Kanca sabitleme şemasıKanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mmH=20mm

Çalışma tezgahı için kanca pozisyonu H=30mmH=30mm

Ön taraf

Setüstü ocak için kanca pozisyonu H=40mmH=40mm

! "Aksesuar paketi"nde bulunan kancaları kullanınız

- Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm. mesafeye yerleştirilmelidir.

Havalandirma Havalandirma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

Havalandırma sistemi olmadan ankastre fırın üzerine kurulum yapılması halinde, dolabın içinde uygun bir hava dolaşımının sağlanması için hava giriş ve çıkış noktaları kesinlikle ayarlanmalıdır (şekillere bakınız).

60 cm² 360 cm²

120 cm² 180 cm²

Elektrik bağlantısı Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Setüstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğiinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı Besleme kablosun

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz.

Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki nomlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur. Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:
- prizin topraklamasının yürürlükteki nomlara uygun olduğunu;
- prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;
- besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
- cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.
! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.
! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.
! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız).
! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmez.

Gaz bağlantısıGaz bağlantısı

Cihazın gaz tüpüne yada gaz hattı borusuna bağlanması yürürlükteki Ulusal Normalara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde "Farklı gaz tiplerine uyum" paragrafında belirtilen işlemleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi halinde, yürürlükteki Ulusal Normalara ve müteakip

güncellemelere uygun tipteki basınç regülatörlerini kullanınız.

! Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru lle bağlantı (bakır ya da çellk) Sert bir boru

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir. Cihazın besleme rampası üzerinde, yönlendirilebilir bir “L” rakoru bulunmaktadır, bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantıPaslanmaz uçları kullanarak yapılan kesintisiz duvarauçları kullanarak bağlantıbağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

! Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü Sızdırmazlık kontrolü

! Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu su solüsyonu kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Farklı gaz tiplerine uyarlamaFarklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülörlerin memelerinin değiştirilmesi gerekir:

1. ocağın izgaralarını alınız ve brülörleri yuvalarından çıkartınız.
2. 7 mm'lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 "Brülör ve memelerin özellikleri").
3. aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.

4. bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.

5. Brülörlerin birincil hava ayarlanması Brülörlere ilk hava ayarı yapılmasına gerek yoktur.

6. Minimum ayarlaması

7. Gaz vanasını minimum konumuna getiriniz;

Ile bağlantı (bakır)

1. Düğmeyi söküp vana milinin iç tarafından ya da dan çellk bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.

2. Düğmeyi maksimum pozisyondan minimum pozisyona döndürünce brülörlerin sönmediğinden emin olunuz.

3. Emniyet aygıtı olan cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıtin çalışmaması raz celikten esnek boru ile yivli bağlantı durumunda, ayar viyasına müdahale ederek rak yapılan kesintisiz duvara minimumlan yükselliniz.
4. Ayar işlemi bittiğinde by-pass'lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz.
   ! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıkılmalıdır.
   ! Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.
   ! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (EN 88-1 e EN 88-2 uyarınca “kanalize gaz regülatörleri”).

ÖZELLİKLER ETİKETİ
Elektrikbağlantıları	özellikler etiketine bakınız
	Bu cihaz asagidaki Avrupa Birligi Direktiflerine uygundur:- 12/12/06 tarihli (Alçak Basınç) 2006/95/CEE ve üzerinde yapılan degisiklikler- 15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CEE ve üzerinde yapılan degisiklikler- 22/07/93 tarihli 93/68/CEE ve üzerinde yapılan degisiklikler.- 30/11/09 tarihli 2009/142/CEE (Gaz) ve üzerinde yapılan degisiklikler.- 2002/96/CE ve üzerinde yapılan degisiklikler.

Brülör ve memelerin özellikleri Brülör ve memelerin özellikleri

Tablo 1				Sıvı gaz					Doğal gaz
Brülör	Çap(mm)	Termik güç kW(üst ısı gücü*)		By-pass1/100(mm)		Meme1/100(mm) ***	Tasima gücü*l/saat		Meme1/100(mm)	Tasimagücü*l/saat
		Nominal	Azaltılmış
Hızlı(Büyük)(R)	100	3.00	0.70	41	39	86	218	214	116	286
Azaltılmış hızlı(RR)	100	2.60	0.70	41	39	80	189	186	110	248
Yarı hızlı (Orta)(S)	75	1.65	0.40	30	28	64	120	118	96	157
Yardımcı (Küçük)(A)	55	1.00	0.40	30	28	50	73	71	71	95
Üçlü taç(TC)	130	3.25	1.50	60	61	91	236	232	133	309
Beslemebasınçları	Nominal (mbar)Minimum (mbar)Maksimum (mbar)			37 **25 **45 **			28-30 **20 **35 **		201725

* 15°C ve 1013 mbar'da-kuru gaz
** Propan P.C.S. = 50.37 MJ/Kg
*** Bütan P.C.S. = 49.47 MJ/Kg
Doğal P.C.S. = 37.78 MJ/m

3

(1) Yalnız gaz kaçaklarına karşı emniyet donanımına sahip olan cihazlar için.

A R S S

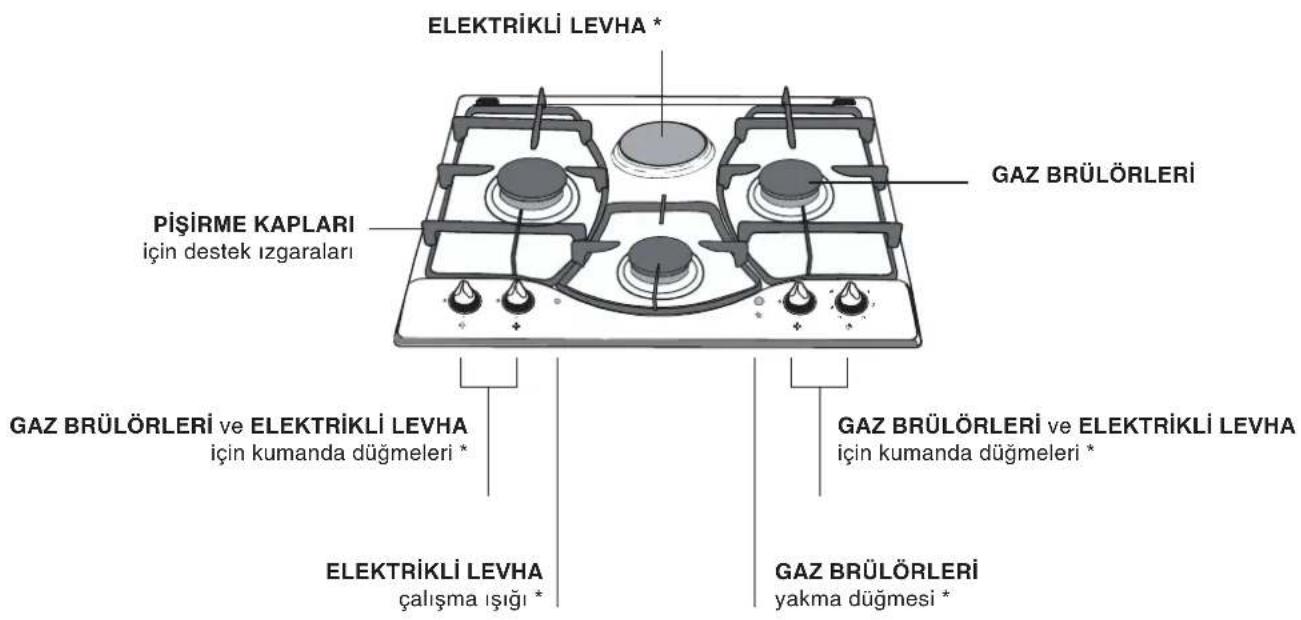

Genel görünümGenel görünüm

TR

ELEKTRİKLİ LEVHA * PIŞİRME KAPLARI için destek ızgaraları GAZ BRÜLÖRLERİ GAZ BRÜLÖRLERİ ve ELEKTRİKLİ LEVHA için kumanda düğmeleri * ELEKTRİKLİ LEVHA çalışma ışığı * GAZ BRÜLÖRLERİ ve ELEKTRİKLİ LEVHA için kumanda düğmeleri * GAZ BRÜLÖRLERİ yakma düğmesi *

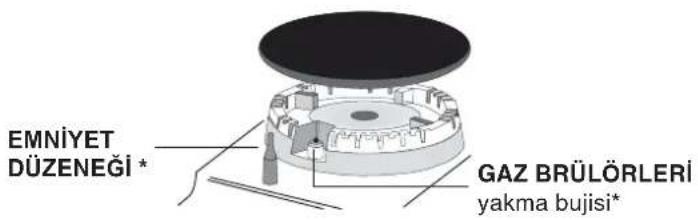

EMNİYET DÜZENEĞİ * GAZ BRÜLÖRLERİ yakma bujisi*

- Elektrikli LEVHA ÇALISMA LAMBASI*LEVHA ÇALISMA LAMBASI*lmeleri *.

düğmenin kapalı konumu hariç her konumunda yanar

- GAZ BRÜLÖRLERİGAZİBRAĞLÖRLERİere sahiptir. Kullanacagınız kabin çapına en uygun olanı seçiniz.

- Alev ve gücün ayarlanması için GAZGAZ BRÜLÖRLERI BRÜELÖRİTBİKLIİELEKTAİKİMHA

* Sadece bazi modellerde mevcut.

- Gaz brülörleri ÇAKMAKLARIÇAKMAKLARh brülörün otomatik olarak yakılmasını sağlar.

- EMNIYET DONANIMIEMNYETZADONANIMI söndüğünde, gaz çıkışıni durdurur.

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün ya da elektrikli levhanın* konumu belirtilmiştir.

Gaz brülörleri Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

- Kapalı

Maksimum

Minimum

Brülörlerin birini yakmak için bir çakmak ya da alevi brülöre yaklaştırınız, düğmeye basılı tutarak maksimum güç pozisyonuna getirene kadar saat yönünün tersinde döndürünüz.

Emniyet donanımı bulunan modellerde, alevin otomatik olarak yanık kalmasını sağlayan donanım ısınıncaya kadar düğmeyi yaklaşık 2-3 saniye basılı tutmanız gerekmektedir.

Ateşleme bujisi mevcut olan modellerde, seçilmiş olan brülörü yakmak için öncelikle ⭐ sembollü yakma tuşuna basınız, daha sonra ilgili düğmeye basılı tutarak maksimum güç pozisyonuna gelene kadar saat yönünün tersinde döndürünüz.

Bazı modeller, düğmenin içine entegre yakma sistemi ile donatılmıştır; bu durumda yakma düğmesi değil, çakmak bulunmaktadır (her düğmenin yanında ⭐ sembolü bulunur). Seçilmiş olan brülörü yakmak için öncelikle ilgili düğmeyi basmanız gerekmektedir, daha sonra maksimum güç pozisyonuna gelene kadar saat yönünün tersinde döndürünüz ve göz yanana kadar da basılı tutunuz.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“•” sembolüne gelene kadar ).

Elektrikli levhalar*Elektrikli levhalar*

İlgili düğme saat yönünde veya saat yönünün tersinde döndürülerek, 6 farklı konumda ayarlama yapılabilir:

Konum	Normal veya hızlı ocak
0	Kapalı
1	düşük
2 - 5	orta
6	yüksek

Düğme kapalı konumundan farklı konuma ayarlanınca çalışma uyarı lambası yanmaya başlar.

Brülörlerin kullanımı için pratik Brülörlerin kullan tavsiyelertavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız.
• her zaman altı düz ve kapaklı kaplar kullanınız.
• kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Ocak	∅ Kap çapı (cm)
Hızlı (R)	24 - 26
Azaltılmış Hızlı (RR)	22 - 24
Yarı Hızlı (S)	16 - 20
Yardımcı (A)	10 - 14
Üç Taçlı (TC)	24 - 26

Brülör tipini belirlemek için "Brülör ve memelerin özellikleri" paragragfında mevcut olan şekillere başvurunuz.

Elektrikli levhaların kullanımı için Elektrikli levhaların kullanımı için pratik tavsiyelerpratik tavsiyeler

Isı kaybını engellemek ve levhaya zarar gelmesini önlemek için çapı levhadan daha küçük olmayan, düz tabanlı kaplar kullanılmalıdır.

Konum	Normal veya kuvvetli bek
0	Kapalı.
1	Balık ve sebze pişirme.
2	Patates, çorba, nohut, kuru fasulye.
3	Çok miktardaki yemekleri pişirme, çorbalar.
4	Kızartma-kavurma (orta).
5	Kızartma-kavurma (kuvvetli).
6	Kızartma veya hızlı kaynatma.

! Pişirme levhalarının, ilk kullanımdan önce, üzerine tencere konulmadan maksimum ısıya getirilip yaklaşık 4 dakika ısıtılması gerekir. Bu başlangıç aşaması sırasında, koruyucu kaplama sertleşerek maksimum dirence ulaşır.

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emnlyetGenel emnlyet

- Bu cihaz, 3. sınıf ankastre cihazlaraBu cihaz, dahildirdahildir

- Gazla çalışan cihazlar, Gelizagüalbışarıçalışzlardüzgün kapaşalaymaz. için düzenli hava değişimine ihtiyaç için düzenli hava değişimine ihtiyaç duyarlarduyantar sırasında “YerMehitajeşeradeştıme” Elektrik levhasını üzerinde tencere olmadan yanık bölümüne ilişkin paragrafta belirtilmiş olanbölümünebiliskimaya paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz. şartlara uyulduğundan emin olunuz.

- Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir.

- Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

- Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.

- Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

- Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan tali matlara göre, yemek plasirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehilkeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.

- Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.

- Havalandırma ve ısı dağılma noktalarını tıkamayınız.

- Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“○” konumunda olduğundan emin olunuz.

- Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.

- Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

- Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

- Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.

sınıf ankastre cihazlara

- Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken

- Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız.

- Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

imha

- Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

- Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayriştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Elektrik akımının devre dışı bırakılması Elekt Gazkvaramalarıdevrbadışı Gazkvamasarının bal

TR

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Zamanla bir vananın kilitlenmesi yada zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

Cihazın temizlenmesiCihazın temizlenmesi

! Pas önleyici, leke çıkarıcı ürünler gibi çizici ve aşındırıcı özellikle malzemeler, toz deterjanlar ve aşındırıcı yüzeyli süngerler kullanmaktan kaçınınız: bunlar, yüzeyin onarılmayacak şekilde çizilmesine yol açabilir.
! Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.
- Olağan bakım işlemleri için setüstü ocağı nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir.
- Brülörlerin hareketli parçaları, muhtemel kireç birikintilerinin çözülmesine dikkat edilerek sıcak su ve deterjanla sık sık yıkanmalıdır.
- Otomatik ateşlemeli setüstü ocaklarda, elektronik anında ateşleme sisteminin terminal kısmı sık sık ve özenle temizlenmeli ve gaz çıkışlarının tıkanmamış olduğundan emin olunmalıdır.
- Elektrikli levhalar nemli bir bez ile temizlenir ve henüz ılıkken biraz yağ ile yağlanır.
- Inox çelik malzeme, kireç oranı yüksek su ya da aşındırıcı deterjanlarla (fosfor içeren) uzun süre temas etmesi halinde lekeli kalabilir. Bol su ile durulanıp temizliğin ardından kurulanması tavsiye edilir. Ayrıca kalan su damlalarını da kurulamak gerekmektedir.

! Bu işlem üretici firma tarafındanBu işlem üretici firma tayetkilendirilmiş bir teknisyen tarafındanyetkilendirilmiş byapılmalıdırapılmalıdır

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz, ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Arizalar Arizalar

Olası sebepler / Çözüm: Olası sebepler / Çözüm:

Brülör yanmıyor veya alev düzenli değil. Brülör Baulörüyogazeykışa belikteizakındeğil.

• Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş.
• Ocağın yakında hava akımı olabilir.

Alev emniyet aygıtına sahip olanAlev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyorversiyonlarda yanık kalınlıyor. Dugmeye tamamen basılmamış olabilir.

• Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir.
• Brülörün emniyet donanımının karşısında gelen gaz çıkış delikleri tıkanmış.

Brülör minimum pozisyonunda yanık Brülör minimum pozisyonunda yanlık

kalmiyorkalmiyor

• Ocağın yakında hava akımı olabilir.
• Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyorKaplar tamamen oturmuyorZemini dümdüz.

• Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş.
• Izgaraların yerleri değişmiş.

Tüm kontrollere rağmen ocak çalışmıyor ve tespit etmiş olduğunu arıza devam ediyorsa Teknik Destek Servisi'ni arayınız. Bu durumda şu bilgileri veriniz:

• cihazın modeli (Mod.)
- seri numarası (S/N)

Bu bilgiler cihazın ve/veya ambalajının üzerinde yer alan özellikler levhasında bulunmaktadır.

! Yetkill olmayan teknisyenlere asla başvurmayınız ve cihazınıza orijinal olmayan yedek parçaların takılmasını asla kabul etmeyınız.parçaların takılmasını asla kabul etmeyınız.

Tüm Türkiye'de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakım Ürünlerimiz ve Garanti ile ilgili bilgi için: 0 212 444 50 10
