PH 640MS (BK)HA - Cuisinière HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière mixte gaz et électrique à encastrer
Marque	Hotpoint-Ariston
Modèle	PH 640MS (BK)HA
Dimensions de la découpe (L x P)	555 x 475 mm
Hauteur du plan de cuisson	55 mm
Poids net (estimé)	Environ 12 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Alimentation gaz	Gaz naturel (G20/G25) ou GPL (butane/propane)
Nombre de brûleurs gaz	4 (dont un triple couronne)
Nombre de plaques électriques	1 (normale ou rapide)
Puissance maximale brûleur triple couronne	3,25 kW
Puissance maximale plaque électrique	Environ 1,5 kW (non spécifié)
Allumage	Automatique par bougie (sur certains modèles intégré à la manette)
Sécurité	Dispositif de sécurité thermocouple (coupe-gaz en cas d'extinction)
Types de gaz compatibles (France)	Gaz naturel et GPL (voir tableau injecteur)
Classe d'encastrement	Classe 3
Matériau de la surface	Acier inoxydable (finish noir BK)
Entretien	Nettoyage avec éponge humide, détergent doux ; pas de produits abrasifs ni vapeur
Installation	Doit être réalisée par un professionnel selon normes en vigueur
Garantie	Standard constructeur (selon pays)

FOIRE AUX QUESTIONS - PH 640MS (BK)HA HOTPOINT-ARISTON

Comment allumer un brûleur gaz ?

Appuyez à fond sur la manette du brûleur choisi et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Pour les modèles avec allumage intégré, maintenez la manette enfoncée jusqu'à l'allumage. Si le modèle est équipé d'un bouton d'allumage séparé, appuyez d'abord sur le bouton marqué du symbole ☆, puis tournez la manette.

Que faire si la flamme du brûleur est irrégulière ou ne s'allume pas ?

Vérifiez que les orifices de sortie du gaz ne sont pas bouchés. Assurez-vous que les pièces amovibles du brûleur sont correctement montées. Éliminez les courants d'air près de la table de cuisson. Si l'allumage automatique ne fonctionne pas, nettoyez l'extrémité de la bougie d'allumage.

Comment adapter l'appareil à un autre type de gaz ?

Changez les injecteurs des brûleurs (voir tableau des caractéristiques dans la notice). Utilisez une clé à tube de 7 mm pour dévisser les injecteurs et remplacez-les par ceux correspondant au nouveau gaz. Pour le réglage des minima, tournez la vis de réglage située sur la tige du robinet jusqu'à obtenir une petite flamme régulière. Remplacez l'étiquette signalétique.

Comment nettoyer la cuisinière ?

Utilisez une éponge humide avec un détergent doux. Séchez avec un chiffon doux. N'utilisez jamais de produits abrasifs, de poudre à récurer, d'éponges métalliques ou de nettoyeurs vapeur. Les brûleurs démontables se lavent à l'eau chaude savonneuse. Les plaques électriques se nettoient avec un chiffon humide et peuvent être huilées légèrement quand elles sont tièdes.

Que faire si un brûleur s'éteint en position minimale ?

Vérifiez que les orifices de sortie du gaz ne sont pas bouchés. Assurez-vous qu'il n'y a pas de courants d'air. Si le problème persiste, il se peut que le réglage du minimum soit incorrect : contactez un technicien agréé pour ajuster la vis de réglage du débit.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel. Respectez les dimensions de découpe (555 x 475 mm) et les distances de sécurité par rapport aux meubles (min. 600 mm latéralement, 650 mm sous une hotte). Assurez une aération suffisante : la cavité doit être ouverte à l'arrière. Pour le gaz, utilisez un tuyau conforme et vérifiez l'étanchéité avec de l'eau savonneuse.

Quel type de casseroles utiliser ?

Utilisez des casseroles à fond plat et avec couvercle. Le diamètre doit correspondre au brûleur : pour le brûleur rapide (24-26 cm), semi-rapide (16-20 cm), auxiliaire (10-14 cm) et triple couronne (24-26 cm). Évitez les casseroles instables ou déformées.

Comment fonctionne le dispositif de sécurité ?

Le dispositif de sécurité (thermocouple) coupe l'arrivée de gaz si la flamme s'éteint accidentellement. Pour l'activer, maintenez la manette enfoncée pendant 2-3 secondes après l'allumage. Si le brûleur s'éteint après avoir relâché la manette, répétez l'opération en maintenant plus longtemps.

Puis-je utiliser l'appareil sans plaque électrique ?

Oui, la plaque électrique est indépendante des brûleurs gaz. Vous pouvez utiliser uniquement les brûleurs gaz si vous le souhaitez. La plaque électrique doit être éteinte (position 0) lorsqu'elle n'est pas utilisée.

Que faire si la plaque électrique ne chauffe pas ?

Vérifiez que la manette est sur une position autre que 0. Assurez-vous que le voyant de fonctionnement s'allume (témoin lumineux). Si le voyant ne s'allume pas, vérifiez l'alimentation électrique (fusible, disjoncteur). Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI PH 640MS (BK)HA HOTPOINT-ARISTON

Italiano, 1 Françaisi83,12

Espanol, 36

Românã,47

Türkçe, 58

PH 640 M/HA

PH 640 M GH/HA

PH 640 M R/HA

PH 640 MS/HA

PH 640 MS GH/HA

PH 640 MST/HA

PH 640 MST R/HA

PH 640 MST GH/HA

PH 640 MS R/HA

PH 640 M IB/HA

PH 640 MS IB/HA

PH 631 M/HA

PH 631 MS/HA

PH 631 MS R/HA

Sommario

Installazione, 2-5

Posizionamento

Raccordement électrique

Raccordement gaz

Plaquette signalétique

Caractéristiques des brûleurs et des injecteurs

Description de l'appareil, 30

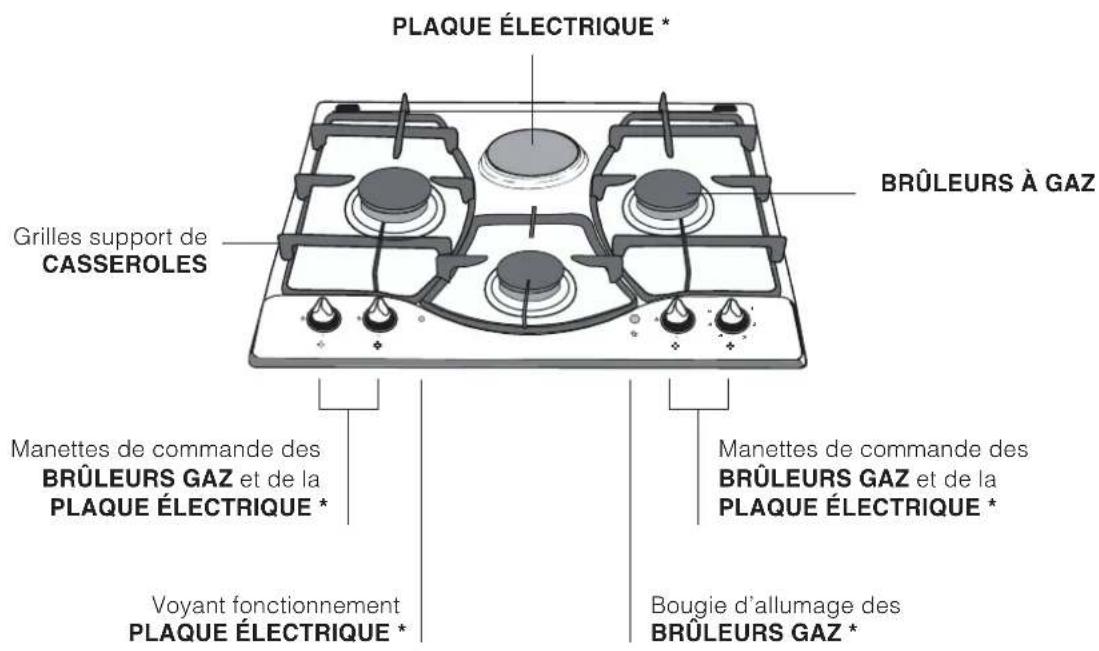

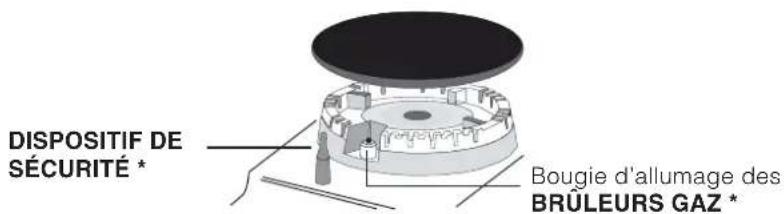

Vue d'ensemble

Mise en marche et utilisation, 31-32

Conseils pratiques pour l'utilisation des brûleurs

Conseils pratiques pour l'utilisation des plaques électriques

Précautions et conseils, 33

Sécurité générale

Mise au rebut

Nettoyage et entretien, 34

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 35

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
- gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Catégorie I2E pour le Luxembourg;
• gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)(Pour la Fran

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.
  • Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

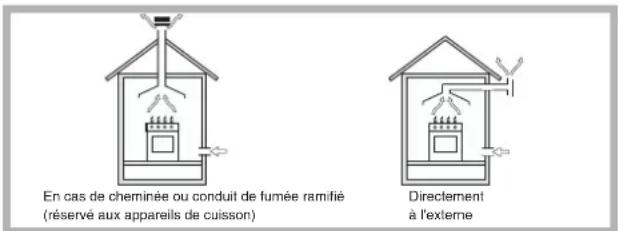

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson) Directement à l'externe

- La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée.

Exemples d'ouverture do ventilation pour l'air comburant

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Local adjacent Local à ventiler Agrandissement de la fissure entre la porte et le sol

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

- (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

• La découpe du meuble doit avoir les dimensions indiquées par la figure.
  Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.
• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

55 mm 555 mm 475 mm

Schéma de fixation des crochets

Position du crochet Position du crochet pour plan H=20mm pour plan H=30mm

Position du crochet Derrière pour plan H=40mm

! Utilisez tous les crochets compris dans le "sachet accessoires"

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au dessus d'un four encastré sans refroidissement à ventilation forcée, il faut prévoir des prises d'air d'entrée et de sortie pour avoir une bonne aération à l'intérieur du meuble. Les figures ci dessous illustrent des possibilités de montage.

60 cm² 360 cm²

120 cm² 180 cm²

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
- la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.
! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

- Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

- Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord "R"

(disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen:

L G R

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

- Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

- Regolazione minimi (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;
2. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;

1. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
2. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.
3. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.
Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
	Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications

Caractéristiques des brûleurs et des injecteurs

Tableau 1(Pour la France et la Belgique)				Gaz Liquides Gaz Naturels Air Propané (2)
Brûleur Diamètre	(mm)	Puissance thermique kW (p.c.s.*) Nom.	Red.	By-pass 1/100 (mm)	(1)	Injecteur 1/100 (mm) **	Débit* g/h		Injecteur 1/100 (mm) G	Débit* l/h20 (mm)	G25	Injecteur 1/100	Débit* l/h
Rapide (Grand) (R)	100	3.00	0.70	41	39	86	218	214	116	286	332	300	420
Rapide Réduit (RR)	100	2.60	0.70	41	39	80	189	186	110	248	288	245	364
Semi Rapide (Moyen) (S)	75	1.65	0.40	30	28	64	120	118	96	157	183	183	231
Auxiliaire (Petit) (A)	55	1.00	0.40	30	28	50	73	71	71	95	111	136	140
Triple Couronne (TC)	130	3.25	1.50	60	61	91	236	232	133	309	360	330	455
Pression de alimentation (FR)	Nominal (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201725	252030	8615
Pression de alimentation (BE)	Nominal (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

(2) Seulement pour la France, voir la plaquette d'immatriculation de l'appareil. Pour la transformation à gaz air propane, demander le kit injecteurs à un centre d'assistance technique Indesit Company.

Tableau 1 (Pour le Luxembourg)				I3+ (3) I2E (3)
				Gaz Liquides Gaz Naturels
Brûleur Diamètre	(mm)	Puissance thermique kW (p.c.s.*) Nom.	Red.	By-pass 1/100 (mm)	(1)	Injecteur 1/100 (mm) **	Débit* g/h	**	Injecteur 1/100 (mm) G20	Débit* l/h	G25
Rapide (Grand) (R)	100	3.00	0.70	41	39	86	218	214	116	286	332
Rapide Réduit (RR)	100	2.60	0.70	41	39	80	189	186	110	248	288
Semi Rapide (Moyen) (S)	75	1.65	0.40	30	28	64	120	118	96	157	183
Auxiliaire (Petit) (A)	55	1.00	0.40	30	28	50	73	71	71	95	111
Triple Couronne (TC)	130	3.25	1.50	60	61	91	236	232	133	309	360
Pression de alimentation	Nominal (mbar) Minimum (mbar) Maximum (mbar)						28-30	37		20	25
							20	25		17	20
							35	45		25	30

(3) Voir la plaquette d'immatriculation de l'appareil.

Tableau 1 (Pour la Hollande) Gaz Naturels
Brûleur	Diamètre(mm)	Puissance thermiquekW (p.c.s.*)Nominal	Réduit	Injecteur1/100(mm)	Débit*(l/h)G25
Rapide (Grand) (R)	100	3,00	0,70	116	332
Rapide Réduit (RR)	75	2,60	0,70	110	288
Semi Rapide (Moyen) (S)	55	1,65	0,40	96	183
Auxiliaire (Petit) (A)	130	1,00	0,40	71	111
Triple Coronne (TC)	130	3,25	1,50	133	360
Pressiondealimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50,37 MJ/kg
*** Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m3
Naturele G25 P.C.S. = 32,49 MJ/m3
Air Propané P.C.S. = 25,72 MJ/m

(1) Seulement pour les appareils équipés de dispositif de sécurité.

A R S S

Description de l'appareil

Vue d'ensemble

PLAQUE ÉLECTRIQUE * GRilles support de CASSEROLES BRÛLEURS À GAZ Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE * Voyant fonctionnement PLAQUE ÉLECTRIQUE * Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE * Bougie d'allumage des BRÛLEURS GAZ *

DISPOSITIF DE SÉCURITÉ * Bougie d'allumage des BRÛLEURS GAZ *

• Voyant de fonctionnement des PLAQUE ÉLECTRIQUE* il s'allume dès que la manette n'est plus sur la position éteint.
• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance.

• La bougie d'allumage des BRÛLEURS GAZ* permet l'allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

- Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez d'abord sur le bouton

d'allumage repéré par le symbole ☆, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

Certains modèles sont équipés d'un allumage intégré à l'intérieur de la manette, dans ce cas, il y a une bougie d'allumage mais pas de bouton (le symbole

se trouve près de chaque manette). Pour allumer le brûleur choisi, appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum, continuez à appuyer jusqu'à ce qu'il y ait allumage.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "•".

Plaques électriques\*

Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens inverse en choisissant une des 6 positions possibles :

Position	Plaque normale ou rapide
0	Eteint
1	Poissance minimum
2 - 5	Poissance intermédiaires
6	Poissance maximum

Toute position de la manette autre que la position "éteint" entraîne l'allumage du voyant de fonctionnement.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de toujours utiliser des casseroles à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs	∅ Récipients (cm)
Rapide (RR)	24 - 26
Rapide Réduit (RR)	22 - 24
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs"

* N'existe que sur certains modèles

Conseils pratiques pour l'utilisation des plaques électriques\*

Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.

Position	Plaque normale ou rapide
0	Eteint.
1	Cuisson de légumes verts, poissons.
2	Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots.
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone.
4	Rôtir (moyen).
5	Rôtir (fort).
6	Rissoler ou rejoindre l'ébullition en peu de temps.

! Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

* N'existe que sur certains modèles

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel appareil similaire.

Tous les principaux fabricants d'appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
- Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes.
- Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d'eau.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

- les orifices de sortie du gaz ne sont pas par hasard bouchés.

- les pièces amovibles composant le brûleur sont bien montées correctement.

- il y a des courants d'air dans les environs du plan de cuisson

- vous avez bien appuyé à fond sur la manette.

- vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

- les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

- les orifices de sortie du gaz ne sont pas par hasard bouchés

- il y a des courants d'air dans les environs du plan de cuisson

- les minima n'ont pas bien été réglés.

- le fond de la casserole est parfaitement plat

- la casserole est bien placée au centre du brûleur

- la position des grilles n'a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

- le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.

Italiano, 1 Françaisei, 12

Español, 36

Românã,47

Türkçe, 58

PH 640 M/HA

PH 640 M GH/HA

PH 640 M R/HA

PH 640 MS/HA

PH 640 MS GH/HA

PH 640 MST/HA

PH 640 MST R/HA

PH 640 MST GH/HA

PH 640 MS R/HA

PH 640 M IB/HA

PH 640 MS IB/HA

PH 631 M/HA

PH 631 MS/HA

PH 631 MS R/HA

Sumario

Instalación, 37-40

Colocación

Conexión eléctrica

Conexión gas
