Ürün Tipi	Ankastre Gazlı Ocak
Marka	HOTPOINT-ARISTON
Model	PCN 642 HA(WH) WE
Göz Sayısı	4 gazlı göz
Maksimum Güç	3,00 kW (hızlı göz)
Uyumlu Gaz Tipi	Doğal gaz (G20/G25) ve LPG (bütan/propan)
Elektrik Beslemesi	230 V ~ 50 Hz
Ateşleme	Entegre buji ile elektronik ateşleme
Güvenlik Cihazı	Alev sönmesinde gazı kesen emniyet termokupl
Yüzey Malzemesi	Paslanmaz çelik ve cam (modele göre)
Destek Izgaraları	Çıkarılabilir emaye döküm ızgaralar
Ankastre Ölçüleri (G x D)	yaklaşık 590 x 510 mm (teknik sayfayı kontrol edin)
Tezgah Kalınlığı	20 ila 40 mm
Temizlik	Yumuşak bir bez ve nötr deterjanla temizleyin; aşındırıcı veya buharlı temizleyiciler kullanmayın
Yedek Parçalar	Enjektörler, brülörler, bujiler, düğmeler satış sonrası servis aracılığıyla temin edilebilir
Onarılabilirlik	Yetkili teknisyen tarafından onarım; kendiniz sökmeyin
Kullanım Amacı	Profesyonel olmayan ev kullanımı
Standartlar	AB 66/2014 (eko-tasarım) ve EN 30-2-1 yönetmeliklerine uygundur

Sık sorulan sorular - PCN 642 HA(WH) WE HOTPOINT-ARISTON

Bir brülör yanmazsa ne yapmalıyım?

Öncelikle gaz veya elektrik kesintisi olmadığından emin olun. Gaz çıkış deliklerinin tıkalı olmadığından ve brülör parçalarının doğru takıldığından emin olun. Elektronik ateşleme çalışmazsa, ateşleme bujisini nemli bir bezle temizleyin.

Ocak yüzeyi nasıl temizlenir?

Emaye ve cam yüzeyleri sıcak su ve nötr deterjanla temizleyin. Yumuşak bir bezle kurulayın. Paslanmaz çelik için özel paslanmaz çelik temizleyici kullanın. Asla aşındırıcı, klorlu veya buharlı temizleyiciler kullanmayın.

Cihaz başka bir gaz tipine nasıl uyarlanır?

Brülör enjektörlerini yeni gaza uygun olanlarla değiştirin (teknik tabloya bakın). Minimum ayarı, ayar vidası çevrilerek yapılmalıdır. İşlemden sonra etiketi değiştirin. Bu işlem yetkili bir teknisyen tarafından yapılmalıdır.

Alev neden birkaç saniye sonra sönüyor?

Bu, güvenlik cihazından (termokupl) kaynaklanıyor olabilir. Termokulün ısınması için düğmeye en az 2-3 saniye bastığınızdan emin olun. Cihazın yakınındaki deliklerin tıkalı olmadığını kontrol edin. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Her brülör için hangi tava çapları kullanılmalı?

Hızlı brülör (R): 24-26 cm, yarı hızlı (S): 16-20 cm, yardımcı (A): 10-14 cm. Enerji tasarrufu için her zaman düz tabanlı ve kapaklı tencere kullanın.

Cihaz bir fırının üzerine monte edilebilir mi?

Evet, fırının zorlamalı soğutma havalandırmasına sahip olması veya dolapta hava girişleri bulunması koşuluyla. Ocak ve fırının elektrik bağlantısı ayrı olmalıdır.

Gaz vanaları nasıl bakım yapılır?

Bir vana sertleşir veya sıkışırsa, zorlamayın. Değiştirmek için yetkili bir teknisyenle iletişime geçin. Bu işlem özel bir sökme gerektirir.

Elektrik kesintisi durumunda ne yapmalı?

Brülörler bir alevle (çakmak veya kibrit) manuel olarak yakılabilir. Düğmeyi maksimum konuma çevirin ve alevi brülöre yaklaştırın.

Brülörler ve ızgaralar nasıl temizlenir?

Izgaraları, kapakları ve brülörleri çıkarın. Bunları sıcak su ve aşındırıcı olmayan bir deterjanla elde yıkayın. Delikleri tıkamamaya dikkat edin. Yerine koymadan önce iyice kurulayın.

Buharlı temizleyici kullanabilir miyim?

Hayır, buharlı veya yüksek basınçlı temizleyici kullanımı yasaktır. Bu, elektrik bileşenlerine ve contalara zarar verebilir.

KULLANIM KILAVUZU PCN 642 HA(WH) WE HOTPOINT-ARISTON

Onlemler ve tavsiyeler,28

Servis ve bakim,29

Anzalarvecozumler,30

English

DİKKAT: Bu cihaz ve erişilebilen böümleri, kullanı sirasindo;cok sicism olur.Dikkat etmek ve istilan parçalara dokunmaktan seksınmak gerekir.Eşer surekli olarak gozetimALTHinda degiller ised,8yaşindankucuk;cocuklaruzak tutunuz.Bu cihaz,eşer uygün sekilde gozetimalthinda bulunuyorlarise veya Güvenlisi sekilde cihazin kullanimi hakkında erfolim almişlarise ve iliskin tehliker goz onünde bulundurulirse, 8yaşindan itibaren;cocuklarve fiziksel,duyusal veya mental kapasiterden yoksun veya tecrube ve bilgi sahibi olmayan kılıter tarafindan kullanilabilir.Cocuklar, cihaz ile oynamamalidir. Temizlik ve bakimislemleri,denetimsiz olarak;cocuklar tarafindangergekleştililmemelidir.

DİKKAT: Gres yüzleri ve:yüz ile korumasıkıçık bir dirin birakmak, tehlük olabilir ve bir yangın a neden olabilir. Bir alevi/yangini su ile sondereymeye calismak ASLA gerekmez, ancak cihazi kapatmak ve orneginbir kapak veya ateşdayaniklbir kapak ile alevin üzerini ortmek gerekir.

DIIKKAT: Yangin riski: piirme yuzeyleri uzerinde nesneler birakmayiniz.

Cihazi temizlerken asla buharı yada;yuksek basınkıtemizleyiciler kullanmayınüz.

Açmadan öncé, kapağın üzerinde mevcut olan muhtemel sivilari temizleyiniz. Cam kapağ (mevcut oldugu durumlarda) gaz brülörleri ya da elektrikli levha hala sicutken kapatmayiniz.

Cihaz, harici bir sure olcer veya ayri uzaktan bir kumanda sistemi araciligiyla calistirilmak üere tasarlanmamistr.

DIKKAT: uygun olmayan ocek koruyucularinin kullanilmasi, kazalara neden olabilir

IT

Assistenza

Comunicare:

sagidaki bilgileri bildiriniz:

• aniza tipi
• cihazin modeli (Mod.)
• seri numarasi (S/N)

Bu bilgiler cihaz ve / veya ambalaji üzerinde bulunan özellik etiketinde bulunur.

Cihazin Ömrü 10 yldir

servis

0212 444 50 10

Satosonrasi Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.§. Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - Istanbul
Tel: [phone]

IT

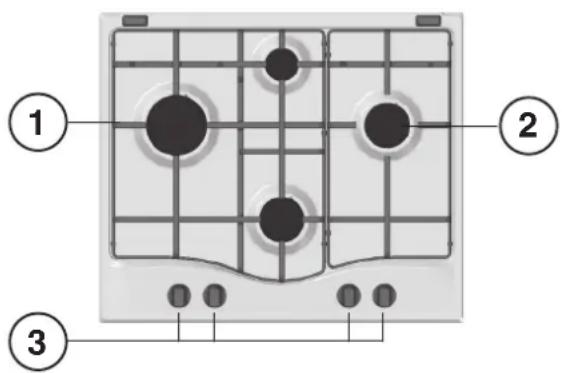

1. PiSiRME KAPLARI icin destek izgaralari
2. GAZ BRULÖRLERİ
3. GAZ BRULÖRLERİ icin kumanda Düğmeleri
4. GAZ BRULORLERI yakma bujisi

5. EMNIYET DZENEGEI

6. GAZ BRÜLÖRLERI farkli ebat ve güçlere sahiptir. Kullanacàgıniz kabin capina en uygün olani seçıniz.
   Alev ayarlanmasi icin GAZ BRULORLERI kumanda duqmeleri.

7. GAZ BRÜLÖRLERIÇAKMAKLARI seçilmiş olan brülorün otomatik olak yakilmasinı saglar.
8. EMNIYET DONANIMI alev kazara söndugende, gaz Çişini durdurur.

IT

Installazione

! Her gerektiginde basvurulabmesi icin bu el kitapcigin muhafaza edilmesi onemlidir. Cihazin satilmasi, baskasin verilmesi ya da tasinmasi durumnda yeni kullancinin isleyis ve iliskin uyarlar hakknda bilgi edinmesi icin el kitapcigin cihazla birlikte verildiginden emin olunuz.

! Talimatlari dikkatli bir sekilde okuyunuz: kurulum, kullanim ve emniyet hakkinda onemli bilgiler icermektedir.

Yerlestirme

! Ambalajlar cocuklarin oyuncagi degildir ve ayristilmis cop icin belirelen kurallara uygun olarak imha edilmidirler (bakinz Onlem ve tavsiyeler).

! Kurulum islemi bu talimatlarDOGrultusunda ve professyonel olarak kalifiye personel tarafindan yapilmaldir. Hatali yapilan bir kurulum, insan ve hayvan sagligina ya da mala zarar verebilir.

! Bu cihaz, yururlukteki Ulusal Normlar ve yururlukteki muteakip guncellemeler cercevesinde sadece surekli olarak havalandinlan mekanlarda monte edilebilir ve calistinilabir. Asagidaki tartlar yerine getirilmelidir:

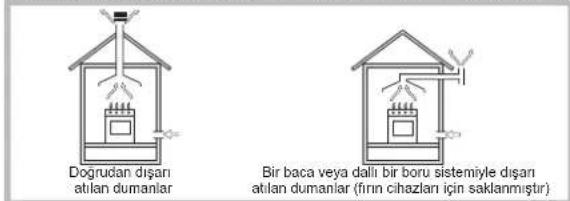

Mekan atesleme dumanlarin disariya atilmasini saglayan, cihaz acildiginda otomatik olarak devreye giren elektrikli bir ventilator ya da davlumbaz vasitisyla olusturulmus bir tahliye sistine sahip olmalir.

• Mekan, atesleme isleminin dizgün bir sekildegerekglemesi icin gereki alan hava akmini saglayacak bir sisteme sahip olmalir. Yanma islemi icin gereki alan hava miktari, monte edilmisilan her kW guc basina 2 m^3 /h nin allunda olmalalir.

Sistem, en az 100~cm^2 kesitinde ve istem disi tikanmayacak sekilde kurulu bir boru vasitasilya bina disindanogrudan hava almak suretylegereklestirilebilir.

Veya, dolayl olarak, bitisik mekanlarda mevcut olan yukarida anlatilan türden bir disariya acilma sistemi bulunan bir havalandirma borusu kullanilabir; bu havalandirma borusu gayri menkulun mestrek kulaniminda, ya da yangin tehlikesi olan mekanlarda ya da yatak odalarinda olmamaldir.

Cihazin yogun ve uzun sureli kullanimi, pencereyi acmak vya buna benzer etkin bir ek havalandirma gerektirebilir. Bu sekilde eger mevcut ise, mekanik emis gucunu artirmak mumkun olacaktur.
Sivilastirilmis petrol gazları, havadan daha ağır olduklarindan, asaşiya dokruçokerler.Dolayisiyla LPG tupleri bulunan mekanlarda disan acilan bu pencereler, olasi gaz kasaklarini asagi kismidan tahliye edecek sekilde ayarlanmalidirlar. Bu nedenle bos ya da kismen dolu LPG bidonları, zemin seviyesi altinda bulunan mekan yada odalara monte edilmemeli vya depolanmamaldirlar (bodrumlar, vb.).Mekanda sadece kullanilmakta alan tupulubundurmak uygundur,ayrca bu tup 50^ derece ve uzerindeki sicaklik derecelerine ulasmasina neden olacak dogrudan isi kaynaklarna (firin, somine, soba) maruz birakilmamaldir.

Yuvaya ourtmae

Set ust ocagin dogr sekilde monte edilebilmesi icin asagidaki sartlaruyulmaldir:

• Yan tarafa bulunan ve:yuksekligi ocaqin calisma yüzeyini asan dolaplar ocaqin kenarindan en az 200 mm mesafepe bulunmaldir.
• Davlumbazlar kendi talimat kitapçiklannda yer alan özellilere uygun olarak ve en az 650 mm boşluk birakilarak monte edilmelidir (sekte bakıniz).
• Davlumbaz yanindaki sarkiklari tezgah zemininden minimum 420 mm yukariya yerlesteriniz (sekle bakiniz).

Set üsti ocagin bir sarkik altina gelecek sekilde monte edilmes durumunda, bu sarkikin tezgah yüeyine mesafesi en az yaklasik 700 mm olmalir.

Mobilya boşluğu sekilde gosterilen boyutlarda olmalidir. Set üstü ocak tezgah üzerine yerleştilmesi amaciyla 20 mm - 40 mm kalınliginda sabitlige kanceları ile donatilmısr.
Tezgahi saglam bir sekilde sabitlemek icin mevcut alan kancelarin kullanlmasi tavsiye edilir.

Kurulum isleminden once izgara ve yaniciari ocek izgarasindan cikartin ve termokupelere ve buji kabolarina zarar vermemeye ozen gostererek basasaig getirin.

Her turlu hava, nem ve su geçisini onlemek icin firin izgarasin dis kenarlarina cihazla birlakte verilen sizdirmazlik elemanlarini uygulayin (bkz. sekil).

Dogru uygulama icin, szdirmazlik elemantarinin uygulanacagi yüeleyerin

temiz, kuru oldugundan ve her turlu gres/yagin ciderildiginden emin olun.

Kanca sabitleme semasi

Calisma tezgahi icin kanca Calisma tezgahi icin kanca potisyonu H=20mm potisyonu

H=30mm

Calisma tezgahi icin kanca Arka taraf pozisyonu H=40mm

! "Akesesuar paketi"nde bulunan kancelar kullaniniz.

• Set üsti ocagın ankastre firin üzerine monte edilmemesi durumunda, izolasyon amaciyla bir ahşap levhanin takilması gerekmektedir. Bu lehatazegahin alt kismindan en az 20 mm. mesafye yerleştilimelidir.

Havalandirma

Iyi bir havalandirma saglanmasi icin yuvan in arka duvarin cikarilmasi gerekir. Firnin kurulumun iki ahsap pervaz uzerine ya da en az 45 x 560 mm ebatatirnda bir aqkligi alan bir zemine yaslanacak sekilde yapilmasi tercih edilir (sekillere bakiniz).

Havalandirma systemdolmadan ankastre firn uzerine kurulum yapilmasi halinde, dolabin icinde uygun bir hava dolasimin saglanmasi icin hava giris ve cikis noktalari kesinlikle ayarlanmaldir (sekillere bakiniz).

Elektrik baglantusi

Uc kutuplu beslme kablosuyla donatilmis set ustu ocaklar, ozellikler etiketi (set ustu ocaqin alt kismina yerlestirimistir) uzerinde belirtilmis olan gerilim ve beslme frekansi degelerinde dalgali akimla calisacak sekilde uretilmistr. Kablonun topraklama iletkeni sari-yesil renklerindedir. Setustu ocaqin ankastre bir firin uzerine monte edilmesi durumunda, firin ile ocaqin elektrik baglantisi, hem elektrik emniyeti acisindan hem de firnin cikanmasi gerektiginde bu islemin daha kolay yapilabmesi amacyla ayri ayri gerektelestirmelidir.

Besleme kablosunun sebekeye baglantisi

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fş monte ediniz. Şebekeye dokrudan böglanti yapilmasi halinde, cihaz ile sebeke arasinamimum temas araligi 3 mm olan ve yürurlukteki nomlara uygun nitelikteçok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtar tarafindan kesintiye ugratilmamaldir). Besleme kablosu, hicbir asamada ortamissini 50^ gezmeyeck sekilde yerleştilmeli dir.

! Elektrik böglantisin奶油 yapilmasin ve güvenlik kuralları uyulmasindan kurulum)yapan kisi sorumludur.

Sebekeye baglamadan once asagidaki durumlari kontrl ediniz:

• prizin topraklamasin yururlukteki nomlara uygun olduğun;
• prizin, cihazin özellikler etiketi üzerinde belirtilen maksimum güç miktarini destekleyecek sekilde olduğunu;
• beslme gerilimin ozellikler etiketi uzerinde belirtilmis olan degerlerarasinda oldugunu;
• cihaz fisinin prizle uyumlu oldugunu. Aksi Hallerde prizi ya da fisiti degistiriniz; uzatma kablolari ya da coklu prizler kullanmayiniz.

! Cihaz monte edildikten sonra elektrik kablosu ve przy kolay erisilebilecek yerderde olmaldir.

! Kablo kivrilmalara, bukulmelere veya ezilmeler maruz kalmamalir.
! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafindan degistirilmeldir (Destek böllumü bakıniz).
! Bu kurallara uyulmaması halinde firma hisbir sorumluk kabul etmez.

Gaz baglantisi

Cihazin gaz tupüne yada gaz hatti borusuna baglanmasi yürülkteki Ulusal Normlara ve muteakipGPCellemere uygun olarak yapilmali ve böglanti oncesi cihazin kullanilacaği gaz tipine ayarlanmş oldugu kontrl edilmelir. Aksi takdirde "Farkı gaz tiplerine uyum" paragrafinda belirtlen islemleri yerine getiriniz. Sivi gazla, yani gaz tupunden beslenmesi halinde, yürülkteki Ulusal Normalara ve muteakipGPCellemere uygun tipteki basınç regulatorlini kullanıniz.

!Emniyetli bir calisma, uygun enerji kullanimi ve cihazim omrunun uzun olmasi icin, besleme basincin tablo 1 "Brulor ve memelerin ozellikleri"nde gosterilen degerlerarasinda oldugundan emin olunuz.

Sert bir boru ile baglanti (bakir ya da celik)

! Gaz tesisatina böglanti cihazda hiçbir turden zorlama yaratmayacak sekilde gerçekleştinilmelir.

Cihazin beslme rampasüzerinde, yönlendirilebilir bir "L"rakoru bulunmaktadir, bunusizdirmazliga da bir conta ile sağlanmistir. Rakorum dondurulmesine gerek duyulmasi halinde, sizdirmazlik contasi mutlaka degistirilmidir (cihazla birlikte verilmistir). Cihazin gaz giris rakoruna silindirk 1/2 erkek dis aclmistir.

Paslanmaz Çelikten esnek boru ile yivli böglanti uçlan kullanarık yapilan kesintisiz duvara böglanti

Cihazin gaz giris rakoruna silindirik 1/2 erkesi acilmisitr.

Bu borular, kullanimlari sirasinda, uzunluklarimaksimum 2000 mm'iyi gecmeyeckeikilde dosenmelidir. Baglanti yapildiginda esnek metal borunn hareketli parcalar ile temas etmediginden veya ezilmediginden emin olunuz.

! Sadece yururlukteki Ulusal Normlara uygun aluminyum sizirmaz borular ve contalar veya kauçuk contalar kullanınüz.

Sizirmazlik kontrolü

Montaj islemi tamamlandiginda, alev kullanlmadan, yaliniz sabunlu su solusyonu kullanmak suretiyle tum rakorla sizdirmazlik kontrolü yapiniz.

Farkli gaz tiplerine uyarlama

Setustu ocagin uretimde ayarlanmis oldugu gazdan farkla gaz tipleine ayarlanmasi icin (ilk ayari ocagin alt kismindaki ya da ambalajn uzerindeki etikette belirlmistir), asagidaki islemlerin yapilarak brulorlerin memelerinin degistirlimesi gerekir:

1. Ocagin izgaralarini aliniz ve brulorleri yuvararindan cikartiniz.
2. 7 mm'lik bir boru anahtari kullanarak memeleri dokunuz ve yeti gaz tipine uyarlanmis olanlarla degistiriniz (bakiniz tablo 1 "Brulor ve memelerin özellikleri").
3. Ayni islemleri tersine yaparak parcalari tekrar monte ediniz.

4. Bu islemin sonunda, eski ayari gosten etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeti gaz tipini gosten etiketle degistiriniz.

5. Brüörlerin birincil hava ayarlanmasi
   Brüölere ilk hava ayan yapilmasin gerek yoktur.

TR

• Minimum ayarlamasi
• Gaz vanasini minimum konumuna getiriniz;

1. Dügmeyi sökup vana milinin ic tarafinda ya da yaninda bulunan ayar vidasina küguk ve duzenli bir alev elde edene kadar mudahale ediniz.

2. Dügmeyi(Maximum potzisyondan minimum potzisyona dondurunc brulorerin sonmediginden emin olunuz.

3. Emniyet aygit alan cihazlarda (isi pili), brulor minimum konumdayken bu aygitin calismamasi durumunda, ayar vidasina mudahale ederek minimumlan yuksettiniz.
4. Ayar islemi bittiginde by-pass'lar uzerinde yer alan mumlu ya da benzer malzemeli muhurleri eski haline getiriniz.

! Dogalgaz kullanimi durumunda ayar vidasinin saat donus yonunun tersine gezsetilmesi gerekir.
! Bu islemin sonunda, eski ayan gosten etiketi, Teknik Servis Merkezlerimizden temin ediblebilecek, yen gaz tipini gosten etikette degistiriniz.
! Kullanilan gaz basincinin öngrülen basçtan farkli (ya da degişken) olmasi halinde, giris borusu üzerine uygun bir basç regulatórı taklmalidir (yürülükteki Ulusal Nomencl.

ÖZELLİKLER ETİKETİ
Elektrik., bağlantılari	özellikler etiketine bakınüz
ECODESIGN Bu ekipman Yönemeliği ile uyumlulu olduğunu (AB) Hayır 66/2014 Yönemelik 2009/125/EC. EN 30-2-1 standardı AIEEE Yönemeliğine uygundur

Brulör ve memelerin Özellikleri

			Sı�能 gas					Doğal gaz Çüzelsege 1
Brülor	Çap (mm)	Termik跑去 kW (p.c.s*) Azaltilm)iş	Termik跑去 kW (p.c.s*) Nominal	By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasima跑去 g/saat ***	Tasima跑去 g/saat	Termik跑去 kW (p.c.s*) Nominal	Meme 1/100 (mm)	Tasima跑去 g/saat
Hizli (R)	100	0.70	3.00	39	86	218	214	3.00	132(H3)	286
Yarı Hzli (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Yardimci (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Besleme basınçları	Nominal (mbar) Minimum (mbar) Maksimum (mbar)					28-30	37	20
						20	25	17
						35	45	25

• 15°C ve 1013,25 mbar'da-kuru gaz
  ** Propan P.C.S. = 50.37 MJ/Kg
  ***Butan P.C.S. = 49.47 MJ/Kg
  Dogal P.C.S. = 37.78 MJ/m³

Model	Gaz böllum		E
	Sinf	Nominal güç (kW) (1)	Feszültseg és frekvência	Güç (W)
PCN 642 /HA(WH) WE	II2H3+	7,30 (531 g/h - G30) (521 g/h - G31)	220-240V~ 50/60Hz	0,6

(1) g/h ile ifade edilen degerler Likit Gaz (Butan, Propan) kapasitesini gosterir.

lektrik bolmù

PCN 642 /HA(WH) WE

TR

Băslatma ve kullanım

! Her bir dugme uzerinde kumanda etti gaz brulorun konumu belirtlmistir.

Gaz brüolorleri

Secilmis olan brulor, ilgili duğme vasitisya asagidaki konumlara ayarlanabilir:

• Kapali

Maksimum

Minimum

Ocaklarin birini yakmak icin bir cakmak ya da yakici yaklastiriniz, basilitutarak ilgili dugmeyi maksimum pozisyonuna getirene kadar saatin tersyönunde dondurunuz.

Emniyet aygiti mevcut alan modellerde, alevin otomatik olarak yanik kalmasini saglayan aygit yanincaya kadar dugmeyi 2-3 saniye basili tutmaniz gerekir. Atesleme bujisimi mevcut alan modellerde, seçilen ocek gozünü yakmak icin basili tutarak ilgili dugmeyi maksimum pozisyonuna getirene kadar saatin ters yönunde dondürünüz. Ocek alev üretmeye baslayancaya kadar basili tutmaniz gerekir.

I Brulor alevlerinin beklenmedik sekilde sonmesi durumunda kontrol duğmesini kapatiniz ve en az 1 dakika bekledikten sonra tekrar yakmayi deneyiniz.

Brūlūkapatmak icin, dūgmeyi durana kadar saat yönunde dondürmeniz gerekmektedir (“●”sebmolüne gelene kadar).

Brülorerin kullanimi icin pratik tavsiyeler

En yuksek performansi elde edebilmek amaciyla asagidaki hususlaraklinizdan cikarmayiniz:

• Kaplarin altindan alevlerin cikmasini onlemek amaciyla her brulore uygun kaplar (tabloya bakiniz) kullaniniz.
• Her zaman alto dizve kepakli kaplar kullaniniz.
• Kaynama esnasinda dugmeyi minimum pozisyona kadar dondurunuz.

Brūlör	Ø Kap çapı (cm)
Hizli (R)	24 - 26
Yarı Hizli (S)	16 - 20
Yarıdağı (A)	10 - 14

Brulör tipini belirlemek®,in “Brulör ve memelerin Özellikleri” paragragfinda mevcut olan seksillere basvurunuz.

• En iyi dayanikliliqi sabit tutmak icin pisirme kaplarinin desteklerininogrubir sekilde yerlestrildiginden emin olunuz. Her kap ocek kisminin tammerkezine oturtulmaldir.
• Pisirme kaplarinin tutacaklarinin, kap desteklerinin izgaralarindan binisi ile hizali olmasina dikkat ediniz.
• Pişirme kapların tutacaklarını, pişirme tezgahınün onüne taşmayacak sekilde yerleştiniriz.

Önlemler ve tavsiyeler

I Cihaz uluslararasi emniyet mevzuatlarna uygun olarak projelendirilmis ve uretilmistir. Bu uyanlar guvenlik amacli olup dikkatlice okunmaldir.

Genel emniyet

• Bu cihaz, 3. sinf ankastre cihazlara dahildir.
• Gazla calisan cihazlar, dizgün bir calisma icin duzenli hava deşisime İhtiçduyarlar. Montaj sirasinda "Yerleştrme" bolümüne iliskin paragrafta belirtilmigi olan sartlara uyuldugundan emin olunuz.
• Verilmis olan talimatlar sadece kitapçikta ve sicil plakasinda sembolü bulunan ükeler icin geleçirlidir.
  Cihaz, meskenlerde kullanilmak uzere tasarlanmis olup profesyonel kullanim amaci degildir.
• Yägmur ve firtinaya maruz kalmasi son derece tehlikeli oldugundan cihaz, üzeri kapali bile olsa acik alanlara monte edilmez.
  Cihaza ayaklariniz ciplakken ya da elleriniz vya ayaklariniz islak ya da nemliyen dokunmayiniz.
  Cihaz, sadece yetiskin kisiler tarafindan ve bu kitapikta aktarlan talimatlara gore, yemek pisirmek amacli kullanilmaldir. Her turli diger kullanilmar (ornegin: ortam isitmasi) uygunsuz ve b uedenle tehlikeli bulunur. Uretici firma uygunsuz, hatal ve mantik diigi kullanilmardan kaynaklanan muhtemel zararlardan sorumlututulamaz.
• Diger beyaz esyalara ait kabolarin firinin sicut kisimlarna temas etmesini onleyiniz.
• Havalandima ve isi dagilma noktalarini tikamayiniz.
  Cihazin kullanlmadigi zamanlarda duğmelerin daima “●”/“○” konumunda oldugundan emin olunuz.
• Fisi priszden cekerken kablosundan degil fisin kendisinden tutarak cekiniz.
• Fisi elektrik sebekesindencekmeden, temizlik veya bakim--, budunmayiniz.
• Ariza halinde onarnak amaciyla ic mekanizmalarikurcalamayiniz.Teknik servis ile irtibata geciniz (Teknik servis bolumne bakiniz).
• Cam kapağ (mevcut olduğu durumlarda) gaz brülorleri ya da elektriklik levha hala sicakken kapatmayıniz.
  Cihaz; (cocuklar dahil) fiziki, duyusal ya dazihinse kapasiteri kysytlykipiler tarafyndankullanylamayacaoy gibi, guvenliklerinden sorumlubirkipinin gozetimi altynda bulunmadykca veyacihazyn kullanym hakkynda on bilgiler almypolmadykca, deneyimsiz ve urune fazla biralypkanlyob bulunmayan kimseler tarafyndan dakullanylmamaladyr.
  Cocuklar, cihaz ile oynamamaldir
  Cihaz harici bir otomatik zaman ayari veya ayni bir uzaktan kumanda!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.. sistemii ile calistirnacak sekilde tasaranlamamistr.

Tüketicilerin Secimlik Haklari

Tüketicin Korunması Hakkindaki Kanun'un 11. maddesi ceşvesinde malin ayipli oluguunun anlasilması durumunda tuketici, satidan (i) satlan geri vermeye hazir oluguunu bildirerek sozlesmeden donne, (ii) satlan alikoyup ayip oraninda sati bedelinden indirim isteme, (iii) aşi bir masraf gerektirmediği takdirde, butn masraflari saticiya ait olmak uzere satlanin ücretsis onarilmasini isteme, (iv) imkan varsa, satilanin ayipsiz bir misli ile degistirilmesisini isteme seçimlik haklarina sahiptir. Ücretsis onarim vya malin ayipsiz misli ile degistirilmesisi haklari uretici veya ithalatciya karsi da kullanilabilir.

Ucretsiz onarim hakinin seilmesi durumunda isgilik masrafi, degistirilen parca bedeli ya da baska herhangi bir ad aldinda hiqbir ücret talep etmeksizin malin onarimi yapilacak veya yaptrilacaktir.

Ucretsiz onarim hakkinin kullanmasi halinde malin, garanti suresi icinde tekaran zalanmasi, tamiri icin gereken azami surenin asilmasi, tamirinin mumkun olmadiginin, yetkili servis istasyonu, satici, uretici veya ithalatci tarafindan bir

rapora belirlenmesi durumlarinda, malin bedel iadesi, ayip oraninda bedel indirimi veya imkan varsa malin ayipsiz misli degiistirilmesi (mevzuattaki istisnalar sakli kalmak kaydyla) talep edible bilecektr.

Sözlemeden donne veya ayip oraninda bedelden indirim hakkin seçildigi durumlarda, satci, malin bedelin tumunü veya bedelden yaplan indirim tutarini derhal tuketiciye iade edecekir.

Malin ayipsiz misli ile degistirilmesi hakkinin secilmesi durumunda talep kendilerine bildirilmesinden itibaren satici veya uretici tarafindan azami otuz is gunü icerisinde, bu talep yerine getirilecektr.

Kullanim Hatalari

Cihazin kullanma kilavuzunda yer alan hususlara aykiri kullanilmasindo
kaynaklanan anizaralarGaranti kapsamdisindadir.

Tuketici Şikayetleri

Cikabilecek sorunlar icin tuketiciler sikayet ve itirazlari konusundaki basvurularin tiketici mahkemelerine ve tuketici hakem heyetlerine yapabilirler.

imha

• Ambalaj malzemelerinin imha edilmesi: ambalajlarin geri donusumunu saglayan yerel duzenlemelere uyunuz.
• Elektrik ve elektronik cihazlarin atiklarin degerlendirme konusunu duzenleyen 2012/19/EU sayili Avrupa Birligi mevzuatinda; beyaz esyalarn kentsel kati atik genel yontemi ile imha edilmemesi ongorulmustur. Kullanilmayan cihazlar, madde geri kazanim ve geri donusum orangini en yuksek seviyeve yukseitmek, cevre ve insan sägligina olasi zararlan engellemek icin ayr ayri toplanmasi gerekir. Tum urunlerin uzerinde; ayrstirlmis atik hukumlnerini hatrlatmak amaciyla ustunde carpi isareti alan sepet sembolu yer almaktadir.

Kullanlmayan beyaz esyalar belediye atik toplama servisine teslim edilebilecekir, bunlar belediyenin bunun icin ozel olarak belirledigi yerere ya da konuyla ilgili ulusal duzenlemelerin mevcut oldugu durumlarda, benzer tipe yeti bir urun aldiginz saticilara verebilirsiniz.

Yiyeceklerinizi kapaklar iyice oturan kapali tencerelerde veya tavalarda pisirin ve mumkun oldugunca az su kullanin. Kapak kapatilmadan pisirilmesi durumunda, enerji tiketimi buyuk olçude artacaktir.
Tabani duz tencereler ve tavalar kullanin.
Eger piirimmesi uzun suren bir yiyecek piiriyorsaniz, duudklu tencere kullanarak piirme suresini iki kat hizlandirabilir ve energjinin ute birini tasarruf edebilirsiniz.

Tasima ve nakliye sirasinda dikat edilecek konular

Tasima ve nakliye sirasinda ambalajin tamamen kapali oldugundan emin olunuz,

Tāṣima ve nakliye islemini orijinal ambalaji ile yapiniz.

Tasima esnasinda urunde hasar ve aniza olusmamasina, vurma, carpma, dusumve vb. dis etkenler nedeniyle urunun zarar gomemesine dikat ediniz.

Ambalaji zarar verebilecek nem, su, v.b. dis etkenlere karsi koruyunuz.

Servis ve bakim

Elektrik akiminin devre disi birakilmasi

Herhangi bir islem yapmadan once cihazin elektrik sebekesine baglantisin kesiniz.

Ocak yüzeyinin temizlenmes

• Bütün emaye ve cam parçalar, ilk su ve doğal solüson ile temizlenmelidir.
• Paslanmaz Çelik Üyeyler, uzunsuretemas halindebirakildiginda,kireçisu veya asindiri ci deterjanlar tarafindan kirlenebilir.Dokülen yemekler(su,sos,kahve),kurumadan temizlenmelidir.
• Ilik su veyumusak deterjan kullanarak temizledikten sonra yumusak bir bez veya sungerle kurutunuz. Yapismis kirleri, paslanmaz celik yüeyleru uygunözlemizlik urünleryleçınarıniz.
• Paslanmaz Çelik yüzeyi sadece yumusak bez vya sünger kullanarak siliniz.
• Asindinci veya sert urunler, klorlu temizlik maddeleri veya bulasik teli kullanmayiniz.
  Buharli temizleme cihazlarin kullanmayiniz.
• Yanici maddeler kullanmayiniz.
• Sirke, hardal, tuz, seker veya limon suyu gibi asiti veya alkali maddeleri oçgün istunde birakmayiniz.

Ocak parçalarinin temizlenmesi

• Izgaralar, brulor kapaklar ve brulorler temizlenmek uzere cikarilabilir.
• Bu parçalari ilk su ve asindirici olmayan bir deterjan kullanarak elle dikkatice temizleyiniz; yemek kalintarini birakmadiginizdan ve brülor delikderinin tikanmadigi nkitonettiginizden emin olunuz.
  Durulayiniz ve dikkatlice kurutunuz.
• Brüolori ne brürl kapaklarini dikkatice yerlerine takiniz.
• Izgaralari takarken, tava destek alaninin brulor ile hizalandigindan emin olunuz.
• Elektrikl atesleme bujileri ve guvenlik aygiti孕期 modeller, duzgün calisma icin buji uclarinin iyice temizlenmesini gerektirller. Bu maddeleri duzenli olarak kontrl ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapismis yemek atiklarbir kurdan veya igne ilte temizlenmelidir.

! Elektrikl ateleme devresinin hasar gormesini onlemek icin, brulorler takili degilken ocaigi kullanmayiniz.

Gaz vanalarinin bakimi

Zamanla bir vananin kilittenmesi yada zor dondurulmesi durumu ortaya cikabilir; boyle bir durumda degistirlimesi gerekecektir.

! Bu islem uretici firma tarafindan yetkilendirilmis bir teknisyen tarafindan yapilmalidir.

TR

TR

Arizalar veoczumlere

Ocak bazen calismayabilir ya da calismasi duzgun olmayabilir. Teknik Destek Servisine basvurmadan once neler yapabilecejimize bir bakalam. Oncelikle gaz ve elektrik besleme sebekelerinde kesinti olmadigindan emin olunuz, ve ozellikle ocagin uzerinde yer alan gaz vanalanin aqk oldugunu kontrol ediniz.

Brulor yanmyor veya alev duzenli degil.

Asguidaki durumlari kontrl ediniz:

• Brülorün gaz*cikis delikleri tikanmis.
• Brūlūrū olusturan tūm harekettī parçalar doğru sekilde monte edilmiš.
  Ocagin yakinda hava akimi olabilir.

Alev emniyet aygtina sahipilan versiyonlarda yanik kalmiyor.

Asguidaki durumlari kontrl ediniz:

• Dügmeye tamamen basilmamiş olabilir.
• Emniyet donaniminin devreye girmesi icin duğme yeterince basili tutulmamis olabilir.
• Brülorun emniyet donanimin n karsisina gelen gaz cikis delikleri tikanmis.

Brüör minimum gezisyonunda yanik kalmyor.

Asgidaki durumlari kontrl ediniz:

Gaz cikis delikleri tikanmis.
Ocagin yakinda hava akimi olabilir.
- Minimum ayari dokru yapilmamis.

Kaplar tamamen oturmuyor.

Asgidaki durumlari kontrl ediniz:

Kabin zemini dumduz.
- Kap, brūlörūn ya da elektrikli levhanin tam ortasina oturtulmus.
- Izgaralanin yerleri degişiş.

TR

TR
