KULLANIM KILAVUZU TDS 10013 AL-KO
Daldirma basinç pompasini isletime almadan önce bu kullanma kilavuzunu dikkatli sekilde okuyun. Bu, emniyetli calisma ve arizasz kullanimicenson sartir.
Bu kullanim kilavuzunu daima okumaya hazir muhafaza edin ve sonraki kullaniciya da teslim edin.
Aşağida bu kullanma kilavuzunda kullanilan semboller açiklanmistir:
DIKKAT
Kisileri tehlikelerden korumak amaciyla tam olarak uyulmasi sartolan calisma ve isletim yontemlerinde yer alir.
DIKKAT
Cihazda haar olusmasini engellemek ici dikkate alinmasi gereken bilgiler icerir.
ACIKLAMA
Özellikle dikkate alinması gereken teknik standartlar icin yer alir.
Emniyet uyarilari
Daldirma basinç pompasi sadece DIN/VDE 0100'e, böllum 737, 738 ve 702'e uygun bir elektrik dizeneğinde calistirilabilir. Emniyete almak icin 10A'lik bir güç salteri ve 10 / 30mA^ bir nominal hata akiml hatali akim koruma salteri yapilandirilmalidir.
Tip etiketindeki sebeke gerilimi ve akim turü ile ilgili veriler elektrik sebekesinin verileriyle ortusmelidir.
Sadece H07RN-F kalite de DIN 57282/57245'e uygun siçrama suyuna karşı korumalı geleme tertibatlı uzatma kablosu 3× 1,5mm^2 kullanin. Kablo makaraları kablodan tamamen arindirilmı olmalidir.
Daldirma basinç pompasi asagidakiler tarafindan calistirilmamaldir:
Kullanim kilavuzunu okumamis ve anlamamis olan kisiler.
16 yasin alteinda olan cocuklar ve gencler.
Daldirma basinç pompasi sadece talimata uygün olarak calistirilabilir. Kullanmadan once sunlardan emin olun:
Daldirma basinç pompasin, böglanti kablosunun ve sebeke fisinin hasarli olmadigiindan.
- Tasima ortamyla hisbir kisinin temas halinde olmadigiindan.
Hasarli daldirma basinç pompaları calistirilmamaldir. Tamir islemleri sadece bize ait musteri hizmetleri servislerinde yaptırilabilir.
Daldirma basinç pompalarini asla先进技术 kablosundan kaldirmayin.
taşimayın veya sabitleyin. Şebeke fişini prizden Çekmek icin先进技术 kablosunu kullanmayın.
Servis, bakim ve onarim calismalarina\ baslamadan once veya arizalar\ esnasinda sebeke fisini daima cekin.\ Sebeke fisini rutubetten koruyun.
Daldirma basinç pompasinda her turlü değisiklik ya da tadilat yapilması)yasaktı.
Kullanim amaci
Talimatlara uygun kullanim
Daldirma basinç pompasi evde ve baheçedeki özel kullanim icin tasarlanmistir. Bahçepompasi sadece belirli sinürlar dahilinde teknik verilere uygün olarak calistirilabilir.
Daldirma basinç pompasi sadece aşaqidaki kullanımlar icin tasarlanmiş:
- Kaplarin pompalanarak boşaltilması ve bir kaptan digerine su pompalanması amaciyla.
- Cesmelerden, cukurlardan ve diger su depolarindansu alinmasi amaciyla.
- Sulama systemlerinin ve Çim sulamakinaların�能ıntıilmasi.
-Evsel su tedariki icin.
Daldirma basinç pompası sadece asağidaki sivilarin sevki,— in tasarlan)—
Saf su
Yagmur suyu
- Klorlu su (yüzme havuzlarindaki su)
Kullanma suyu
Amaca uygun olmayan kullanim
Daldirma basinç pompasi surekli calistirilmak suretiyle kullanilmamaldir. Asagidakilerin taşınması icin uygun degildir:
- Icme suyu
Tuzlu su
G idda maddeleri
Agresif ortamlar, kimyasallar - Asindirici, yanici, patlayici veya gaz yapan sivilar
35 °C'den daha sicutkan sivilar
Kumlu su ve puruzlu maddeler
Tektsil veya kagit icerikli kiri su
Cihaz脘lama
Daldirma basinç pompasi (resim A/C)
1 Pompa cikisi
2 Geri tepme klapesi
3 Baglanti kablosu
4 Ip kulaklari
5 Sap
6 Kablo klemensi
7 Samandira salteri
8 Emme süzgeci
9 Pompa govdesi
10 Kombi nipeli
Fonksiyon
Daldirma basinç pompasi taşima ortamini emme suzgecinden (8) emer ve onu pompa Çikşina sevk eder.
Termokoruması
Daldirma basinç pompasi, pompayi asiri isinma halinde devreden Çikaran bir termo Şalterle tasarlanmistr. Yaki 15 - 20 dakikalık bir soğutma asamasindan sonra pompa Kendilügenden tekrar etkinleşir. Pompayi sadece takili durumda calistirin.
Cihaz kurulumu, isletim
Pompa pompa cikisinda bir geri tepme klapesine (2) sahiptir. Bu durum, pompa durdurulduugunda basinc pompasinin bosaltilmasini engeller.
Basing borusunun monte edilmesi
- Kombi nipelini (10) pompa cikisina vidalayin.
- Bir hortumu kombi npipeline sabitleyin.
- Baglanti kablosunu (3) kablo baglariyla basinc borusuna sabitleyin.
- Pompayi ceşmelere ve;cukurlara daldirmak icin bir ipi öngörulen iplik kulagina (4) sabitleyin.
Kombi nipeli seçilen hortum böllantına uygün olarak kesilmelidir. En iyi sevk performansı mümkınl olan en buyük hortum capıyla-SAğlanir.
- Baglanti kablosunu iyiceoczun.
Elektrik soket baglantilarinin sel basmasina karsi emniyetli bologere monte edildiklerinden emin olun.
Pompay i yavaça tasa ortamina daldirin. Pompanin emniyeti durmasina dikkat edin. Pompay camurlu, kumlveya taizi zeminlerde uygun bir plakanin uzerine koyun ya da pompayi bir halata bagli olarak calistirin. Zemine yeterli mesafe birakilmasina dikkat edin.
Pompa sabit bir govdeyi emmemelidir. Tasima ortamindaki kum ve puruzlu madde pompaya zarar verir. Cukurlarda yeterli boyutlandirmaya dikkat edin, bkz. resim B.
Cukurlarin uzerine emniyeti sekilde ortun.
Yeniden isletime alindiginda cukurdan alindiktan sonra, pompa Kendiliginden havasini tahiye edemeyegeinden ve pompada hasarlara neden olacagindandolayi basinc borusunun tamamen bosaltilmis olmasina dikkat edin.
- Şebeke fişini prize takın. Pompa, belirli bir su seviyesine (etkinleşme seviyesi) ularıdağına samandır salteri vasıtasıyla otomatik olarak devreye girer ve su seviyesinin dusmesiyle birlikte devreden*cikma seviyesi tekrarduşer,bkz. teknik veriler.
Pompada arizalar olmasi halinde odada baskina bagli hasarlar olusmaması icin gerekli onlemleri aln. Bu olay orneegin bir alarm sistemin in veya bir rezerv pompasinin kurulumuyla saglanmalidir.
Pompayi kapali bir basinç borusuna karşi calistirmayın.
Asgari daldirma derinligine pompalayarak boşaltma
17 cm'lik asgari daldirma derinligine
pompalayarak boşaltma ilemi icin Şamandra
salteri asağidaki gibi manuel olarak
kullanilmaldir:
- Sebeke fisini prisden cekin.
- Şamandaşalterini yukari sabitleyin.
- Sebeke fisini prize takin. Pompa devreye girer ve beslemeye bisher.
Pompayi pompalayarak tahiye esnasinda
asgari dalirma derinligi açisindan surekli
dikkat edin ve pompanin kuru
calismasindan kaçınin. Asgari dalirma
derinligine ulasildında pompayi sebeke
fişini cekerek devredençikarin.
Asgari daldirma derinliginin alta inildiginde pompa hava emmeye baslar. Boyle bir durumda pompa artan su seviyesiyle birlakte ve yeniden calistirmadan once havasi alinaldir (bkz. isletime alma).
Devreye girme ve devreden*cikmaseviyesinin ayarlanması
Samandira salterinin kablosu pompa govdesine sikistirilmisir. Sikistirma konumunun\ deiistirilmesiye samandira salterinin kumanda\ noktasi bireysel olarak ayarlanabilir. Samandira\ salterinin onerilen kablo uzunluqy yakl. 120 mm.
Pompanin devreden Çikarilması
- Sebeke fişini prisden Çekin.
Onarim ve bakim
Her bakim calismasindan once cihaz, sebekeden ayrilmaldir ve tekrar devreye girmemesi icin emniyete alinaldir.
Temizlik calismalari
- Klorlu yüzme havuzu sularin veya geridortu birakan sivilarin sevk edilmesindensonra pompa saf suyla iyice yikanmalidir.
- Emis ayaginin emme süzgeci nif saylat temizleyin.
Don onelyici
Pompayi dandan koruyun. Bunun icin pompayi bosaltin ve donmayacak sekilde depolayin.
Atiklarin yokedilmesi
AB 2002/96 direktifi
Cihaz evsel atik olarak atilmamalidir, usule uygun olarak imha edilmelidir. Paket malzemesi ve aksesuarlar tekrar degerlendirilebilir malzemelerden uretilmişir ve uygun bir sekilde tasfiye edilmelidir.
Ariza
Ariza gidermeye yonelik tum calismalardan once cekin.
| Anı | Olası nedeni | Sorun giderme |
| Motor calismayor | Tekerlek bloke olmışı | Kiri emiş bölgesinden çıkarı |
| Termo Şalter devredenkıntl | Termo Şalterin pompaya tekrar devreye alana kadar bekleyin. Taşima ortamınüz azami sicalsı�能na dikkat edin. Pompayı kontrol edin | |
| Şbeke gerilimi mevcutdegül | Akım beslemesini elektrikçiye kontrol ettinir | |
| Şamandaşalteri artan su seviyesinde kumanda etmiyor | Pompayıbir AL-KO servis noktasına garderin | |
| Daldırma basınç,pompasi calismayor, ançak sevk yapmiyor | Pompa güvesindeki hava | Pompanı,enğik tutulmasıyla hava kaçar |
| Emiş tarafa tıkalık | Kiri emiş bölgesinden çıkarı | |
| Basınç borusu kapalı | Basınç borusuairobi | |
| Geri tepme klapesi ters takilmmiş | Geri tepme klapesini.Doğru monte edin (kapak yukari.Doğru,açılıyor) | |
| Basınç hortumu;bükülmalık | Basınç hortumunu uzatin | |
| Sevk miktariçok/DDEK | Hortum;capi kılıçuk | Daha:yükbasınçhortumlari kullanın |
| Emiş tarafa tıkalık | Kiri emiş bölgesinden çıkarı | |
| Sevk:yüksekligiçok buyuk | Sevk:yüksekligini:düşürün |
Giderilemeyen arizalarda lutfen ilgili yetkili musteri hizmetlerine yönelin.

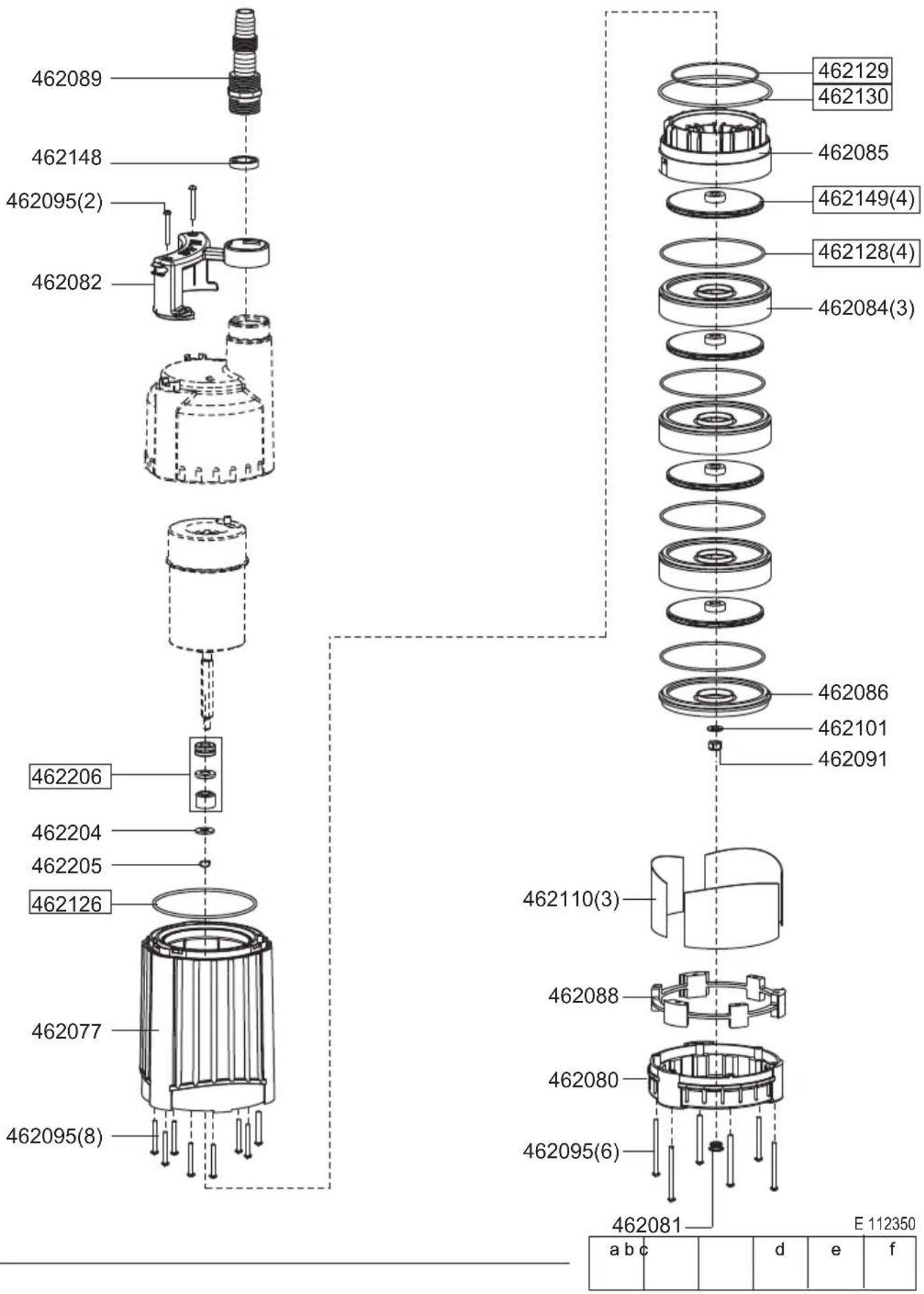

EB 112349
| a b c | d | e | f |
EG uygunluk açıklamasi
Bu vesileyle tarafimizdan piyasaya sunulan modeldeki bu urunun AB standartlari, AB guvenlik standartlari ve uruneozgu standartlar altindaki karma talepleri karsladiigin bilgilerinize sunmak isteriz.
Urun
Daldirma pompasi
Seri numarasi
G3023025
Tip
TDS 1001/3
TDS 1201/4
Uretici
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
AB standartlari
2006/95/EG
2004/108/EG
Yetkili
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Karma normal
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-20
Cihazda herhangi bir malzeme veya uretici hitasinda veya ariza durumlarinda yasal garanti suresi icinde gereklidehyigiimler tarafimizdan yapilacak secime baglilarak onarim veya yedek parca teslimi olarak gerekleştilirecekbir. Garanti suresi cihazin satin alindiig ilgili ulkenin yasal zorunluluugu ile belirlenmistir.
Garanti ancak 山 durumlarda gecerlidir: Garanti hangi durumlarda geçersizdir:
Cihazin amacina uygun olarak kullanilmasinda
Cihazda onarim denemeleri
Kullanim kilavuzunudikkate alinmasi
Cihaz üzerinde teknik degişiklikler
Original yedek parcalarin kullaniminda
Talimatlara uygun olmayan sekilde kullanim
(orn. ticari veya belediye amacli kullanim)
Sunlar garanti disidir:
Normal kullanimdan dolayi ortaya cikmis boya hasarlari
Yedek parca kartinda XXX XXX (X) cergevesi XXX XXX (X) ile isaretlenmis olan aşınan parçalar
Icten yanmal motor - Bunlar icin ilgili motor utricisin in ayri olarak verilen garanti sartlari gecerlidir
Garantinin gerekmesi durumunda luffen bu garanti belgesi ve cihazin faturasi ile saticiniza veya en yakin yetkili musteri servisine danisin.
Bu garanti onayi ile urunu satin alanin yasal hasar talepleri saklidir.
