Ürün Türü	ATX Anakart
Marka	ASRock
Model	Z87 Pro4
Uyumlu İşlemci	Intel Core i7/i5/i3/Xeon/Pentium/Celeron (4. nesil, LGA1150)
Yonga Seti	Intel Z87
Bellek	4 x DDR3 DIMM, maks. 32 GB, DDR3 1066-2933+ (OC), çift kanal
Genişletme Yuvaları	1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (maks. x4), 2x PCIe 2.0 x1, 2x PCI
Dahili Grafik	Intel HD Graphics, D-Sub, DVI-D, HDMI çıkışları, üçlü ekran
Ses	Realtek ALC892, 7.1 kanal HD
Ağ	Intel I217V Gigabit LAN
Depolama	6x SATA 6 Gb/s (RAID 0/1/5/10, Intel Rapid Storage)
USB	4x USB 3.0 (arka), 2x USB 3.0 başlık (4 port), 4x USB 2.0 (arka), 2x USB 2.0 başlık (4 port)
Arka Bağlantılar	1x PS/2 klavye, 1x D-Sub, 1x DVI-D, 1x HDMI giriş/çıkış, 1x optik SPDIF, 4x USB 2.0, 4x USB 3.0, 1x RJ-45, ses jakları
BIOS	AMI UEFI 64 MB, çok dilli, grafik arayüz
İşletim Sistemleri	Windows 8/8 64-bit, 7/7 64-bit
Boyutlar	305 x 224 mm (ATX form faktörü)
Ağırlık	Yaklaşık 1,2 kg
Gerekli Güç Kaynağı	ATX 24 pin + 12V 8 pin
Ana Özellikler	Overclocking, CrossFireX, RAID, Intel Turbo Boost 2.0, XMP, HDMI giriş
Bakım	Düzenli olarak tozunu alın, nemden kaçının, antistatik önlemlerle kullanın
Güvenlik	Bakım öncesi fişi çekin, sıvılara maruz bırakmayın, ErP/EuP sertifikalı güç kaynağı kullanın
Yedek Parçalar / Onarılabilirlik	Yüksek kaliteli Japon kondansatörleri; onarımlar için ASRock desteğiyle iletişime geçin

Sık sorulan sorular - Z87 Pro4 ASROCK

ASRock Z87 Pro4 anakart ile hangi işlemciler uyumludur?

Anakart, LGA1150 soketli 4. nesil Intel (Haswell) işlemcileri destekler: Core i7/i5/i3, Xeon, Pentium ve Celeron. Ayrıca kilit açılmış K serisi ve Intel Turbo Boost 2.0 teknolojisiyle uyumludur.

Maksimum bellek kapasitesi nedir ve hangi RAM türü kullanılmalıdır?

Anakart, 32 GB'a kadar tamponsuz ECC olmayan bellek destekleyen 4 adet DDR3 DIMM yuvasına sahiptir. Desteklenen frekanslar overclock ile 1066 MHz'den 2933+ MHz'e kadardır. Bellek overclock profilleri için Intel XMP ile uyumludur.

Birden fazla grafik kartı kullanabilir miyim?

Evet, uyumlu bir işlemciyle iki AMD grafik kartını CrossFireX modunda kullanabilirsiniz (APU ile Quad CrossFireX mümkün). PCIe 3.0 x16 yuvası x16, ikinci PCIe 2.0 x16 yuvası x4 modunda çalışır. PCIe 2.0 x1 ve PCI yuvaları da mevcuttur.

Anakart BIOS'u nasıl güncellenir?

BIOS, çok dilli grafik arayüzlü 64 MB UEFI AMI'dir. BIOS'taki yerleşik araç (Instant Flash) veya Windows'tan ASRock yardımcı programı ile güncelleyebilirsiniz. En son sürümler için ASRock web sitesini ziyaret edin.

İşlemci veya belleği overclock etmek mümkün mü?

Evet, anakart, kilit açılmış işlemcilerin (K serisi) ve belleğin XMP ile overclock edilmesini destekler. BIOS, CPU, DRAM, PCH voltajlarını ayarlamaya izin verir. Dikkat: Overclock işlemi risk size aittir ve stabiliteyi etkileyebilir.

Kaç adet SATA portu vardır ve hangi RAID seviyeleri desteklenir?

6 adet SATA 6 Gb/s konektörü vardır ve RAID 0, 1, 5, 10 modlarının yanı sıra Intel Rapid Storage ve Smart Response teknolojilerini destekler. Diskler hot-plug uyumludur.

Anakartta USB 3.0 portları var mı?

Evet, arka panelde 4 adet USB 3.0 portu bulunur ve iki dahili başlık (ASMedia hub ile) 4 ek USB 3.0 portu eklemeye olanak tanır. Ayrıca arkada 4 adet USB 2.0 portu ve iki adet USB 2.0 başlığı vardır.

Hangi video çıkışları mevcuttur?

Anakart üç video çıkışı içerir: D-Sub, DVI-D ve HDMI (giriş ve çıkış). Üçlü ekran kurulumunu ve DVI-D ve HDMI üzerinden Full HD Blu-ray oynatmayı destekler.

Ses veya ağ sorunları nasıl çözülür?

Sürücülerin verilen CD'den veya ASRock web sitesinden kurulu olduğunu kontrol edin. Realtek ALC892 7.1 ses için Realtek kontrol panelini kullanın. Intel I217V Gigabit LAN, Wake-On-LAN ve PXE'yi destekler. Sorun olması durumunda sürücüleri yeniden yükleyin veya desteğe başvurun.

ASRock'ın garanti politikası nedir?

ASRock, üretim hatalarına karşı sınırlı garanti sunar. Koşullar için resmi web sitesini ziyaret edin. Anakart, uzun ömür için yüksek kaliteli Japon polimer kondansatörleri kullanır. Arıza durumunda teknik destekle iletişime geçin.

KULLANIM KILAVUZU Z87 Pro4 ASROCK

ASRock'in zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'in kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock Z87 Pro4 Anakartı (ATX Form Faktörü)
• ASRock Z87 Pro4 Hızlı Kurulum Kılavuzu
• ASRock Z87 Pro4 Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkani

1.2 Özellikler

Platform	ATX Form FaktörüPremium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken Polimer Sığalar)
CPU	4 Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedirDijital Güç Tasarımı6 Güç Safhası TasarımıIntel® Turbo Boost 2.0 Teknolojisini desteklerIntel® K-Serisi kilitsiz CPU özelliğini destekler
Yonga kümesi	Intel® Z87
Bellek	Çift Kanallı DDR3 Bellek Teknolojisi4 x DDR3 DIMM yuvalarıECC olmayan, ara belleğe alınmamış DDR3 2933+(OC)/2800 (OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 belleği desteklerMaksimum sistem belleği kapasitesi: 32GB(bkz. DİKKAT ikazı)Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
Genişletme Yuvası	1 x PCI Express 3.0 x16 yuva (PCIE1:x16 modu)1 x PCI Express 2.0 x16 yuva (PCIE3:x4 modu)PCIE2 veya PCIE4 yuvası doluysa, PCIE3 yuvası x2 modunda çalışır.2 x PCI Express 2.0 x1 yuva2 x PCI yuvasıAMD Quad CrossFireXTM ve CrossFireXTM desteğine sahiptir
Grafikler	Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.Intel® HD Graphics Dahili Görsellerini destekler : AVC içeren Intel® Quick Sync Video, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4600Pixel Shader 5.0, DirectX 11.1

• Maksimum paylaşılan bellek 1792MB
- Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI
- Üçlü Monitör Desteği
- 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler
• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
- 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler
- HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
- DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
- DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
• Üstün Blu-ray ses desteği

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Intel® Uzaktan Uyandırma Teknolojisi
• LAN Açılışını Destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DV-D Bağlantı Noktası
• 1 x HDMI Çıkış Bağlantı Noktası
• 1 x HDMI Giriş Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 4 x USB 2.0 Bağlantı noktası
• 4 x USB 3.0 Bağlantı noktası
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

- HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

- 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini destekler

Bağlayıcı

• 1 x IR bağlantısı
• 1 x COM Bağlantı noktası bağlantısı
• 1 x Güç LED bağlantısı
• 1 x TPM bağlantısı
• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)
• 2 x Kasa Fanı konektörü (1 x 4-pin, 1 x 3-pin)
• 1 x Güç Fanı bağlayıcısı (3-pin)
• 1 x 24 pin ATX güç bağlayıcısı
• 1 x 8 pin 12V güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
• 1 x SPDIF Çıkış bağlayıcısı
• 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)
• 1 x Dikey Tip A USB 3.0
- 2 x USB 3.0 bağlantıları (4 USB 3.0 bağlantı noktasını destekler) (ASMedia Hub)

BIOS Özelliği

• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteği
• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

Destek CD'si

- Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral, Splashtop Streamer

Donanim

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanması Sağlar)

• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

os

- Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

• FCC, CE, WHQL
- ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilimelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows ^® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows ^® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows ^® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli

(CLRCMOS1)

(bkz. sf.1, No. 23)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 16)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtari):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 17)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(SATA3_0:

bkz.sf.1,No.11)

(SATA3_1:

bkz.sf.1,No.20)

(SATA3_2:

bkz.sf.1,No.12)

(SATA3_3:

bkz.sf.1,No.15)

(SATA3_4:

bkz.sf.1,No.13)

(SATA3_5:

bkz.sf.1,No.14)

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ SATA3_4SATA3_0 SATA3_2 sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri SATA3_5SATA3_1_SATA3_8 Kablanımı destekler.

USB 2.0 Bağlantıları

(9-pin USB4_5)

(bkz. sf.1, No. 21)

(9-pin USB6_7)

(bkz. sf.1, No. 22)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı

(19-pin USB3_4_5)

(bkz. sf.1, No. 9)

(19-pin USB3_6_7)

(bkz. sf.1, No. 8)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, iki adet bağlantı ve bir bağlantı noktası bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

(USB3_8)

(bkz. sf.1, No. 10)

Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 28)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:
   A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
   B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
   C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
   D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
   E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 18)

Lütfen kasa hoparlörünü bu bağlantıya takın.

SPDIF Çıkış Bağlayıcısı (2-pin SPDIF_OUT1) (bkz sf.1, No. 27)

Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_OUT bağlayıcı takın.

Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 19)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin CHA_FAN2) (bkz sf.1, No. 29)

(3-pin PWR_FAN1)(bkz sf.1, No. 1)
CPU Fan Bağlayıcıları(4-pin CPU_FAN1)(bkz sf.1, No. 3)(3-pin CPU_FAN2)(bkz sf.1, No. 4)		Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı(24-pin ATXPWR1)(bkz. sf.1, No. 7)		Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
ATX 12V Güç Bağlayıcısı(8-pin ATX12V1)(bkz. sf.1, No. 2)		Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
Kızılötesi ModülBağlantısı(5-pin IR1)(bkz. sf.1, No. 24)		Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.
Seri Bağlantı NoktasıBağlantısı(9-pin COM1)(bkz. sf.1, No. 25)		Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

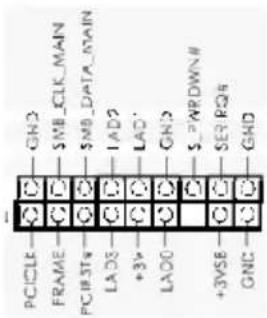

TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 26)

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
