BEDIENUNGSANLEITUNG Z87 Pro4 ASROCK
Vielen Dank, dass Sie sich für das Z87 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.
1.1 Lieferumfang
• ASRock Z87 Pro4-Motherboard (ATX-Formfaktor)
• ASRock Z87 Pro4-Schnellinstallationsanleitung
• ASRock Z87 Pro4-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung
1.2 Technische Daten
Plattform
- ATX-Formfaktor
- Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)
Prozessor
- Unterstützt Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket
- Digipower-Design
• 6-Leistungsphasendesign - Unterstützt Intel® Turbo Boost 2.0-Technologie
- Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie
Chipsatz
- Intel® Z87
Speicher
• Dualkanal-DDR3-Speichertechnologie
• 4 x DDR3-DIMM-Steckplätze
- Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC) 1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher
- Systemspeicher, max. Kapazität: 32GB (siehe ACHTUNG)
- Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungs- steckplatz
• 1 x PCI-Express 3,0-x16-Steckplatz (PCIE1:x16-Modus)
• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x4-Modus)
- Wenn der PCIE2- oder PCIE4-Steckplatz belegt ist, läuft der PCIE3-Steckplatz im x2-Modus.
• 2 x PCI-Express 2.0-x1-Steckplätze
• 2 x PCI-Steckplätze
- Unterstützt AMD Quad CrossFireX ^TM und CrossFireX ^TM
Grafikkarte
- Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
- Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Max. geteilter Speicher: 1792 MB
• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI
• Unterstützt drei Monitore
- Unterstützt HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports
- Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio
• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)
• Erstklassige Blu-ray-Audiounterstützung
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Unterstützt Intel® Remote Wake Technology
• Unterstützt Wake-On-LAN
• Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE
Rückblende, E/A
• 1 x PS/2-Tastaturanschluss
- 1 x D-Sub-Port
- 1 x DVI-D-Port
• 1 x HDMI-Ausgang
• 1 x HDMI-Eingang
• 1 x Optischer SPDIF-Ausgang
- 4 x USB 2.0-Ports
• 4 x USB 3.0-Ports
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon
Speicher
- 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“
Anschluss
• 1 x IR-Stiftleiste
• 1 x COM-Anschluss-Stiftleiste
• 1 x Betrieb-LED-Stiftleiste
• 1 x TPM-Stiftleiste
• 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
• 2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
• 1 x Netzteillüfteranschluss (3-polig)
• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
• 1 x SPDIF-Ausgang
• 2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)
• 1 x Vertikal, Typ A, USB 3.0
- 2 x USB 3.0-Stiftleisten (unterstützt vier USB 3.0-Ports) (ASMedia-Hub)
BIOS-Funktion
- 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
• ACPI 1.1-konforme Aufweckereignisse
• SMBIOS 2.3.1-Unterstützung - CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung
Support-CD
- Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer
Hardwareüber- wachung
• CPU-/Gehäusetemperaturerkennung
• CPU/Gehäuse/Netzteil-Lüftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)
• CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem
- Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen
• FCC, CE, WHQL
• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.
1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1)
(siehe S. 1, Nr. 23)


CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 1, Nr. 17)

Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 11)
(SATA3_1:
siehe S. 1, Nr. 20)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 15)
(SATA3_4:
siehe S. 1, Nr. 13)
(SATA3_5:
siehe S. 1, Nr. 14)


Diese sechs SATA-III-SATA3_4SATA3_0 SATA3_2
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
SATA3_5SATA3_1_SATA3_3 einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB4_5)
(siehe S. 1, Nr. 21)
(9-polig, USB6_7)
(siehe S. 1, Nr. 22)

Neben vier USB 2.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten an diesem
Motherboard. Jede USB
2.0-Stiftleiste kann zwei
Ports unterstützen.
USB 3.0-Stiftleiste
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 9)
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 8)

Neben vier USB 3.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten und ein Port an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
(USB3_8)
(siehe S. 1, Nr. 10)

Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 28)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

- High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
Gehäuselautsprecherstift- leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 18)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.
SPDIF-Ausgang
(siehe S. 1, Nr. 27)

Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 29)

(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 1)

CPU-Lüfteranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 4)


Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S. 1, Nr. 24)

Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 25)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

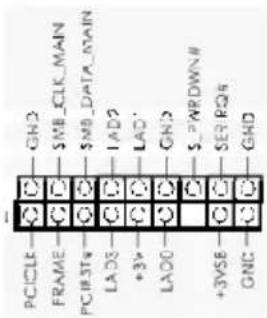

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 26)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
