| 产品类型 | ATX 主板 |
| 品牌 | ASRock |
| 型号 | Z87 Pro4 |
| 兼容处理器 | Intel Core i7/i5/i3/Xeon/Pentium/Celeron（第四代，LGA1150） |
| 芯片组 | Intel Z87 |
| 内存 | 4 x DDR3 DIMM，最大 32 GB，DDR3 1066-2933+（OC），双通道 |
| 扩展插槽 | 1x PCIe 3.0 x16, 1x PCIe 2.0 x16（最大 x4）, 2x PCIe 2.0 x1, 2x PCI |
| 集成显卡 | Intel HD Graphics，输出 D-Sub, DVI-D, HDMI，三屏显示 |
| 音频 | Realtek ALC892，7.1 声道高清音频 |
| 网络 | Intel I217V 千兆网卡 |
| 存储 | 6x SATA 6 Gb/s（RAID 0/1/5/10，Intel Rapid Storage） |
| USB | 4x USB 3.0（后置），2x USB 3.0 插针（4 端口），4x USB 2.0（后置），2x USB 2.0 插针（4 端口） |
| 后部接口 | 1x PS/2 键盘，1x D-Sub，1x DVI-D，1x HDMI 输入/输出，1x SPDIF 光纤，4x USB 2.0，4x USB 3.0，1x RJ-45，音频插孔 |
| BIOS | AMI UEFI 64 MB，多语言，图形界面 |
| 操作系统 | Windows 8/8 64位，Windows 7/7 64位 |
| 尺寸 | 305 x 224 mm（ATX 规格） |
| 重量 | 约 1.2 kg |
| 所需电源 | ATX 24 针 + 12V 8 针 |
| 主要功能 | 超频，CrossFireX，RAID，Intel Turbo Boost 2.0，XMP，HDMI 输入 |
| 维护 | 定期除尘，避免潮湿，防静电操作 |
| 安全 | 维护前拔掉电源，避免接触液体，使用 ErP/EuP 认证电源 |
| 备件/可维修性 | 高品质日本电容；联系华擎技术支持维修 |
常见问题 - Z87 Pro4 ASROCK
用户关于以下问题的提问 Z87 Pro4 ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 Z87 Pro4 - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z87 Pro4 品牌 ASROCK.
用户手册 Z87 Pro4 ASROCK
感谢您购买 ASRock Z87 Pro4 主板，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。
1.1 包装清单
- ASRock Z87 Pro4 主板 (ATX 规格尺寸)
- ASRock Z87 Pro4 快速安装指南
- ASRock Z87 Pro4 支持光盘
- 2x串行ATA(SATA)数据线（选购）
- 1xI/O 面板
1.2 规格
| 平台 | ·ATX规格尺寸·优质亮金电容器设计(100%日本造高品质导电性高分子电容器) |
| CPU | ·支持LGA1150封装第4代Intel®CoreTM i7 / i5 / i3 / Xeon®/ Pentium®/ Celeron®·Digi Power(帝捷)设计·6电源相设计·支持Intel®Turbo Boost 2.0技术·支持Intel®K系列不锁频CPU |
| 芯片集 | ·Intel®Z87 |
| 内存 | ·双通道DDR3内存技术·4 x DDR3 DIMM槽·支持DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066非ECC,非缓冲内存·支持系统内存容量:32GB(见“注意”)·支持Intel®Extreme Memory Profile (XMP)1.3/1.2 |
| 扩充槽 | ·1 x PCI Express 3.0 x16槽(PCIE1:x16模式)·1 x PCI Express 2.0 x16槽(PCIE3:x4模式)·如果PCIE2或PCIE4槽被占用,PCIE3槽将在x2模式下运行。·2 x PCI Express 2.0 x1槽·2 x PCI槽·支持AMD Quad CrossFireXTM和CrossFireXTM |
| 图形 | ·只有GPU集成的处理器才支持Intel®HD Graphics内置视效和VGA输出。·支持Intel®HD Graphics内置视效:Intel®快速同步视频,采用AVC、MVC(S3D)和MPEG-2 Full HW Encode1、Intel®InTruTM3D、Intel®Clear Video HD技术、Intel®InsiderTM、Intel®HD Graphics 4600·Pixel Shader 5.0、DirectX 11.1 |
- 最大共享内存 1792MB
- 三个 VGA 输出选项: D-Sub、DVI-D 和 HDMI
- 支持三台监视器
- 支持HDMI技术，60Hz时最大分辨率达1920x1200
- 支持 DVI-D, 60Hz 时最大分辨率达 1920x1200
- 支持 D-Sub, 60Hz 时最大分辨率达 1920x1200
- 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
- 通过DVI-D and HDMI端口支持HDCP功能
- 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放。
音频
- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音频编解码器）
- 优质 Blu-ray 音频支持
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
- 支持 Intel® Remote Wake (远程唤醒) 技术
- 支持 Wake-On-LAN（网上唤醒）
- 支持高能效以太网 802.3az
- 支持 PXE
后面板 I/O
- 1xPS/2键盘端口
- 1 x D-Sub 端口
- 1xDVI-D端口
- 1xHDMI输出端口
- 1xHDMI输入端口
- 1x光学SPDIF输出端口
- 4xUSB2.0端口
- 4 x USB 3.0 端口
- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风
| 存储 | 6 x SATA3 6.0 Gb/s接口,支持RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 12和Intel Smart Response Technology)、NCQ、AHCI和“热插拔” |
| 接口 | 1 x IR接脚1 x COM端口接脚1 x电源LED接脚1 x TPM接脚2 x CPU风扇接口(1 x 4针,1 x 3针)2 x机箱风扇接口(1 x 4针,1 x 3针)1 x电源风扇接口(3针)1 x 24针ATX电源接口1 x 8针12V电源接口1 x前面板音频接口1 x SPDIF输出接口2 x USB 2.0接脚(支持4个USB 2.0端口)1 x垂直A类型USB 3.02 x USB 3.0接脚(支持4个USB 3.0端口)(ASMedia Hub) |
| BIOS功能特点 | 64Mb AMI UEFI Legal BIOS,具有多语言GUI支持ACPI 1.1兼容唤醒事件SMBIOS 2.3.1支持CPU、DRAM、PCH 1.05V、PCH 1.5V电压多次调整(Voltage Multi-adjustment) |
| 支持光盘 | 驱动程序、实用程序、防病毒软件(试用版)、CyberLink MediaEspresso 6.5试用版、Google Chrome浏览器和工具栏、Start8、MeshCentral、Splashtop Streamer |
| 硬件监控 | CPU/机箱温度感测CPU/机箱/电源风扇转速计CPU/机箱静音风扇(可以按照CPU温度自动调整机箱风扇速度) |
- CPU/机箱风扇多种速度控制
- 电压监控：+12V、+5V、+3.3V、CPU Vcore
操作系统
- Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容
认证
- FCC、CE、WHQL
- ErP/EuP 支持（需要支持 ErP/EuP 的电源）
* 有关详细产品信息，请访问我们的网站：http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。
由于限制原因，实际内存容量可能会小于4GB，以保留给Windows®32-bit操作系统下的系统使用。Windows®64-bit操作系统没有此类限制。您可以使用ASRock XFast RAM来利用Windows®不能使用的内存。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。
CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
见第1页，第16个）
按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。
PWRBTN（电源开关）：
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）：
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动 LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
电源 LED 接脚
(3 针 PLED1)
(见第 1 页，第 17 个)
请将机箱电源 LED 连接到此接脚以指示系统电源状态。
串行ATA3接口
(SATA3_0:
见第 1 页，第 11 个
(SATA3_1:
见第 1 页，第 20 个）
(SATA3_2:
见第 1 页，第 12 个）
(SATA3_3:
见第 1 页，第 15 个）
(SATA3_4:
见第 1 页，第 13 个）
(SATA3_5:
见第 1 页，第 14 个）
这六个 SATA3 接口支持
SATA3 4SAT最高6TO3GB/s 数据传输
速率的内部存储设备的
SATA 数据线。
SATA3 5SATA3 1SATA3 3
USB 2.0 接脚
(9针USB4_5)
(见第 1 页，第 21 个)
(9针USB6_7)
(见第 1 页，第 22 个)
除 I/O 面板上的四个
USB 2.0 端口外，此主板上还有两个接脚。每个
USB 2.0 接脚可以支持两个端口。
USB 3.0 接脚
(19针USB3_4_5)
(见第 1 页，第 9 个)
(19针USB3_6_7)
(见第 1 页，第 8 个)
除 I/O 面板上的四个 USB
3.0 端口外，此主板上还有两个接脚和一个端口。
每个 USB 3.0 接脚可以支 持两个端口。
(USB3_8)
(见第 1 页，第 10 个)
前面板音频接脚
(9针HD_AUDIO1)
(见第 1 页，第 28 个)
此接脚用于将音频设备连接到前音频面板。
- 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱扬声器接脚
(4 针 SPEAKER1)
见第1页，第18个）
请将机箱扬声器连接到此接脚。
SPDIF 输出接口
(2 针 SPDIF_OUT1)
见第1页，第27个）
请使用线缆将 HDMI VGA 卡的 SPDIF_OUT 接口连接到此接脚。
机箱和电源风扇接口
(4针 CHA_FAN1)
见第1页，第19个）
(3 针 CHA_FAN2)
见第1页，第29个）
请将风扇线连接到风扇接口并使黑线匹配接地针脚。
(3针PWR_FAN1) 见第1页，第1个）
CPU风扇接口(4针CPU_FAN1)见第1页，第3个）
(3针CPU_FAN2)见第1页，第4个）
此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。
ATX 电源接口 (24 针 ATXPWR1) (见第 1 页，第 7 个)
此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口 (8 针 ATX12V1) (见第 1 页，第 2 个)
此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。
红外线模块接脚 (5针IR1) (见第 1页，第 24个)
此接脚支持选购的无线发射和接收红外线模块。
串行端口接脚 (9针COM1) (见第 1页，第 25个)
此 COM1 接脚支持串行端口模块。

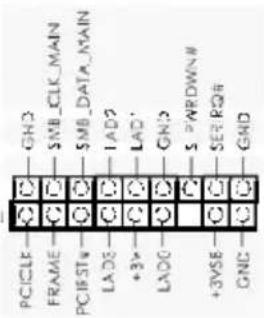

TPM 接脚
(17针TPMS1)
(见第 1 页，第 26 个)
此接口支持 Trusted
Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。
电子信息產品污染控制標示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
图一
有毒有害物質或元素的名稱及含量說明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称铅(Pb) | 有害物质或元素 | |||||
| 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | ||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1 簡介
感謝您購買 ASRock Z87 Pro4 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com
1.1 白装内容
- ASRock Z87 Pro4 主機板 (ATX 尺寸)
- ASRock Z87 Pro4 快速安装指南
- ASRock Z87 Pro4 支援光碟
- 2 x Serial ATA (SATA) 資料纜線（選用）
- 1xI/O 面板外罩
1.2 規格
| 正台 | ·ATX尺寸 ·黄金級電容設計(100%日本製高品質固態高分子電容) |
| CPU | ·支援第4代Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150封裝) ·數位電源設計 ·6電源相位設計 ·支援Intel® Turbo Boost 2.0技術 ·支援Intel® K-Series unlocked CPU |
| 晶片組 | ·Intel® Z87 |
| 記憶體 | ·雙通道DDR3記憶體技術 ·4 x DDR3 DIMM插槽 ·支援DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066非ECC、無緩衝記憶體 ·最大系統記憶體容量:32GB(請參閱「注意」) ·支援Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| 擴充插槽 | ·1 x PCI Express 3.0 x16插槽(PCIE1:x16模式) ·1 x PCI Express 2.0 x16插槽(PCIE3:x4模式) ·若已佔用PCIE2或PCIE4插槽,PCIE3插槽將以x2模式執行。 ·2 x PCI Express 2.0 x1插槽 ·2 x PCI插槽 ·支援AMD Quad CrossFireXTM及CrossFireXTM |
| 顯示+ | ·僅限整合GPU的處理器才可支援Intel® HD Graphics Built-in Visuals及VGA輸出。 ·支援Intel® HD Graphics Built-in Visuals:轉換AVC、MVC (S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® HD Graphics 4600 ·Pixel Shader 5.0, DirectX 11.1 |
- 最大共用記憶體 1792MB
- 三個 VGA 輸出選項: D-Sub、DVI-D 及 HDMI
- 支援三台顯示器
• 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術 - 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
- 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
- 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
- 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能
- 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放
音訊
- 7.1 CH HD 音訊含內容保護 (Realtek ALC892 音訊轉碼器) 功能
- 高階藍光音訊支援
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
- 支援 Intel® 遠端喚醒技術
- 支援網路喚醒
• 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
筏面板 I/0
- 1xPS/2鍵盤連接埠
- 1 x D-Sub 連接埠
- 1xDVI-D連接埠
- 1x HDMI 輸出連接埠
- 1x HDMI 輸入連接埠
- 1x光纖SPDIF輸出連接埠
- 4 x USB 2.0 連接埠
- 4 x USB 3.0 連接埠
- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
- HD 音訊插孔:後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風
| 儲存裝置 | 6 x SATA3 6.0 Gb/s 接頭支援 RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術)、NCQ、AHCI 及「熱插拔」 |
| 接頭 | 1 x IR 排針1 x COM 連接埠排針1 x 電源 LED 排針1 x TPM 標頭2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)2 x 機殼風扇接頭 (1 x 4-pin、1 x 3-pin)1 x 電源風扇接頭 (3-pin)1 x 24 pin ATX 電源接頭1 x 8 pin 12V 電源接頭1 x 前面板音訊接頭1 x SPDIF 輸出接頭2 x USB 2.0 排針 (支援 4 USB 2.0 連接埠)1 x 直式 A USB 3.02 x USB 3.0 排針 (支援 4 USB 3.0 連接埠) (ASMedia Hub) |
| BIOS 功能 | 64Mb AMI UEFI Legal BIOS 含多語 GUI 支援ACPI 1.1 符合喚醒自動開機支援 SMBIOS 2.3.1CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整 |
| 支援 CD | 驅動程式、公用程式、防毒軟體(試用版)、CyberLink MediaEspresso 6.5 Trial、Google Chrome 瀏覧器及工具列、Start8、MeshCentral、Splashtop Streamer |
| 硬體置視器 | CPU/機殼溫度感應CPU/機殼/電源風扇轉速計CPU/機殼靜音風扇(允許按照 CPU 溫度自動調整機殼風扇速度) |
- CPU／機殼風扇多重速度控制
- 電壓監控: +12V、+5V、+3.3V、CPU Vcore
作業系統
- 相容 Microsoft® Windows® 8 / 864 位元 / 7 / 764 位元
認證
*如需產品詳細資訊，請上我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
在 Windows ^ 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於 4GB。Windows ^ 64 位元作業系統則沒有此類限制。您可使用 ASRock XFast RAM 適用 Windows ^ 無法使用的記憶體。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。
清除 CMOS 跳線
(CLRCMOS1)
(請參閱第1頁，編號23)
清除 CMOS 預設
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
1.4 板载拱針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁，編號16)
請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。
PWRBTN(電源開關):
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET(重設開關):
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。
PLED (系統電源 LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。
HDLED (硬碟活動 LED):
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。
電源 LED 排針
(3-pin PLED1)
(請參閱第1頁，編號17)
請將機殼電源 LED 連接至此標頭，以指示系統的電源狀態。
Serial ATA3 接頭
(SATA3_0 :
請參閱第1頁，編號 11)
這六組 SATA3 接頭皆支 SATA3_4SATA3_0SATAS_2
援內部儲存裝置的 SATA
資料纜線，最高可達6.0
Gb/s 資料傳輸率。
SATA3_5SATA3_1SATA3_3
(SATA3_1:
請參閱第1頁，編號20)
(SATA3_2 :
請參閱第1頁，編號12)
(SATA3_3 :
請參閱第1頁，編號15）
(SATA3_4 :
請參閱第1頁，編號13）
(SATA3_5 :
請參閱第1頁，編號14）
USB 2.0 排針
(9-pin USB4_5)
(請參閱第1頁，編號21)
(9-pin USB6_7)
(請參閱第1頁，編號22)
除了 I/O 面板上的四個
USB 2.0 連接埠外，在本
主機板上還有另外兩組
排針。各 USB 2.0 排針
皆可支援兩個連接埠。
USB 3.0 標頭
(19-pin USB3_4_5)
(請參閱第1頁，編號9)
(19-pin USB3_6_7)
(請參閱第1頁，編號8)
除了 I/O 面板上的四個
USB 3.0 連接埠外，在
本主機板上還有另外兩
組排針及一個連接埠。
各 USB 3.0 排針皆可支援兩個連接埠。
(USB3_8)
(請參閱第1頁，編號10)
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁，編號28)
本排針適用於連接音訊裝置至前面板音訊。
- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼喇叭排針
(4-pin SPEAKER1)
(請參閱第1頁，編號18)
請將機殼喇叭連接至此排針。
SPDIF 輸出接頭
(2-pin SPDIF_OUT1)
(請參閱第1頁，編號27)
請使用纜線將 HDMI VGA 卡的 SPDIF_OUT 接頭接至此標頭。
機殼及電源風扇接頭
(4-pin CHA_FAN1)
(請參閱第1頁，編號19)
請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。
(3-pin CHA_FAN2)
(請參閱第1頁，編號29)
(3-pin PWR_FAN1) (請參閱第1頁，編號1)
CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第1頁，編號3）
(3-pin CPU_FAN2) (請參閱第1頁，編號4)
本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。
ATX 電源接頭 (24-pin ATXPWR1) （請參閱第1頁，編號7）
本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第1頁，編號2）
本主機板配備一組 8-pin ATX 12V 電源 接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。
紅外線模組排針 (5-pin IR1) （請參閱第1頁，編號24）
此排針支援選用的無線傳送及接收紅外線模組。
序列連接埠排針 (9-pin COM1) （請參閱第1頁，編號25）
此 COM1 排針支援序列連接埠模組。
TPM 標頭
(17-pin TPMS1)
(請參閱第1頁，編號26)
此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
