KULLANIM KILAVUZU SCC-B5313P SAMSUNG

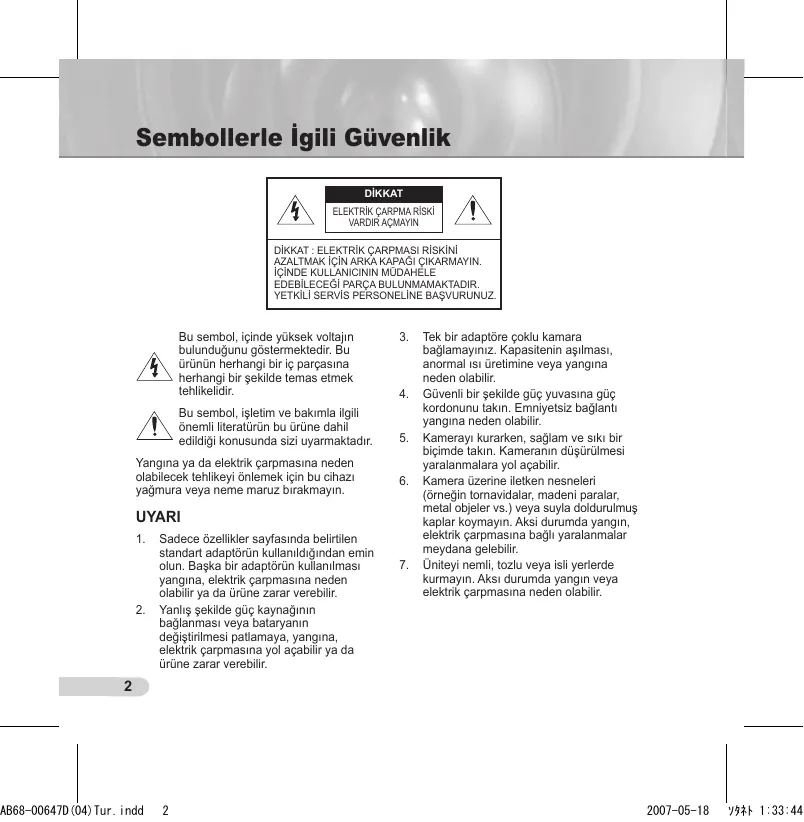

Bu sembol, içinde yüksek voltajın bulunduğunu göstermektedir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir.

Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarmaktadır.

Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın.

Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir. Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

Tek bir adaptöre çoklu kamara bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir. Güvenli bir şekilde güç yuvasına güç kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir. Kamerayı kurarken, sağlam ve sıkı bir biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir. Kamera üzerine iletken nesneleri (örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir. Üniteyi nemli, tozlu veya isli yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir.

Üniteden alışılmamış kokular veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir. 9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.) 10. Temizlerken ürün parçalarının üzerine doğrudan su püskürtmeyin. Aksı durumda yangın veya elektrik çarpmasına neden olabilir.

Doğrudan güneş ışığından ve ısı yayma kaynaklarından uzak tutun. Yangına neden olabilir. Havalandırma imkanı bulunan bir yerde kurun. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır.

FCC Beyannamesi Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir: 1) Bu cihaz, Zaralı girişimler oluşturamaz ve 2) Bu cihaz, istenmeyen bir çalışmaya neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir. Not Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir.

Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz. Yüksek sıcaklıkları (122°F, 50°F üzeri), ve düşük sıcaklıkların (14°F, -10°F altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. Halihazırdaki kurulu olan ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun. Ark olduğunda prizden güç fişini çıkartın. İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

Önemli Güvenlik Yönergeleri 1. 2. 3. 4. 5. 6. 7.

Bu yönergeleri okuyun. Bu yönergeleri saklayın. Uyarıları dikkate alın. Yönergeyi takip edin. Bu cihazı suyun yakınında kullanmayın. Yalnızca kuru bir bezle temizleyin. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun. 8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yaynına koymayın. 9. Güvenlik amaçlı polarize veya topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün. 10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun. 11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın. 12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı fişten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin. 14. Bütün servis işlemlerini yetkili servis personeline bildirin. Güç kaynağı kordonu veya fişin zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

İçindekiler Genel bakış 6 Bu kılavuz hakkında 6 Ürüne Genel Bakış6 Temel özellikler 6 Parçalar 6 Ambalajdaki parçaların kontrolü 6 Kameranızın parçaları 7

Kurulum 8 Ayarlama anahtarları 8 Fonksiyon anahtarlarının ayarlanması 8 Kabloların bağlanması ve anahtarların ayarlanması 10 Kameranın kurulumu 11 Kurulumdan önce 11 Kurulum Prosedürü 11 Kamera yönünün ayarlanması 12

Ek A: NTSC Standardı için Özellikler 13 Ek B: PAL Standardı için Özellikler 15

Genel bakış ❚ Bu lavuz hakkında Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir. Bu kılavuz şu bölümlere ayrılmıştır:

 Bölüm 1 “Genel Bakış” kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm).  Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar.  Ek “Özellikler”, ürün özelliklerini verir.

❚ Parçalar Ambalajdaki Parçaların Kontrolü Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:

❚ Ürüne Genel Bakış Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

❚ Temel Özellikler  Güç: DC 12V/AC 24V  Özel fonksiyonlar  Hat kilit (LL) kontrolü  Otomatik beyaz dengeleme  Yatay/dikey görüntü değiştirme  Otomatik amplifikasyon kontrolü  Düşük obtüratör hız kontrolü  Arka ışık telafisinin kontrolü  Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama  Dijital gürültü giderme (DNR)  Dinamik CCD kusur telafisi

Not Test monitör kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın.

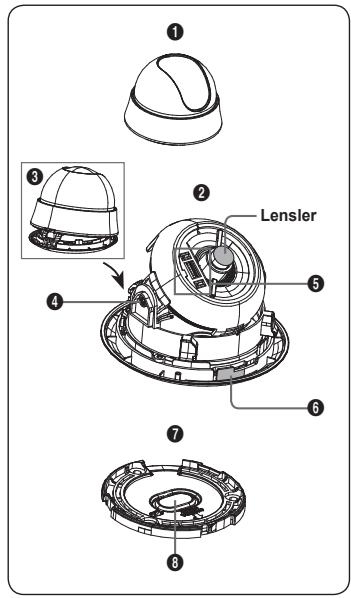

Kameranızın parçaları Kameranız şu parçalardan oluşmaktadır:

1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır. 2. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır. 3. Kilitleyici: Dome Kapağını açmak ya da kapamak için kullanılır. Dome kapağını açmak için kilitleyiciye bastırın. 4. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir. 5. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır. 6. Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin. 7. Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir. 8. Tavan montaj açıcısı: Tavana kurarken hat bağlantısı için onu çıkartın.

Kurulum ❚ Ayarlama anahtarları Fonksiyon anahtarlarının ayarlanması Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın: DEC

AWB Kısa açıklama Hat kilitleme ON/OFF Sensör- yüksek veya düşük hız obtüratörü ON/OFF Yatay döndürme ON/OFF Dikey döndürme ON/OFF Arka ışık telafisi ON/OFF Otomatik amplifikasyon kontrolü ON/OFF Renkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF Otomatik beyaz dengeleme ON/OFF

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz. Not DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..

AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın.

2. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar. 3. Anahtar 3 (H-REV): Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz. 4. Anahtar 4 (V-REV): Anahtar ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz. 5. Anahtar 5 (BLC): Anahtar ON konumundayken, kamera güneş ışığı floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez. 6. Anahtar 6 (AGC): Anahtar ON konumundayken kamera, sinyal uzunluğu verilen sürenin altına düştüğünde video sinyalini büyüterek otomatik olarak duyarlılığı arttırır. Herhangi bir koyu görüntü hissedildiğinde bu özelliği kullanın. 7. Anahtar 7 (D/N): Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır. 8. Anahtar 8 (AWB): Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

 ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)  AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır.

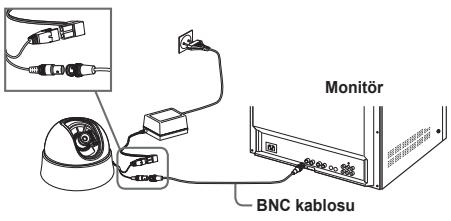

❚ Kabloların bağlanması ve anahtarların ayarlanması Kabloları bağlamak için

1. Kamaranıza ekli Video bağlayıcısına BNC kablosunu bağlayın. 2. Monitör üzerindeki Video Girişine BNC kablosuna bağlayın. 3. Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür.

Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için 1. Dome kapağını çıkartın. Çıkartma prosedürleri hakkında daha fazla detay için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki “Kurulum Prosedürleri”ne bakınız. 2. Ekranda görüntüyü görüntülerken Anahtar tablosunu kullanarak kameranızın fonksiyonlarını ayarlayın.

❚ Kameranın Kurulumu Kurulumdan önce Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız:

 Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir.  Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir.  Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın.

Kurulum prosedürü Kameranızı kurmak için

1. Kameranızın altındaki Kilitleyici düğmesine basın ve diğer elinizi kullanarak Temel yapıdan Dome Kapağını çıkartın. Temel yapı size doğru açılacaktır. 2. Resimde gösterildiği gibi kilit çözücüsünü dışarı doğru itin ve Montaj kenedini ayırtmak için Temel yapıyı KİLİTSİZ yöne doğru yönlendirin. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin. 3. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin.

Not Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

4. Tavana Montaj kenedini yerleştirirken tavandaki deliğin içinden kameranıza ekli hattı bağlamak için sıkıca bastırarak Tavan montaj açıcısını çıkartın. Aksi durumda hat bağlantısı için ÖN KAMERA işaretine ters boş alanı kullanabilirsiniz. 5. Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Kilit çözücüsünü hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin. 6. Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki “Kamera Yönünün Ayarlanması” başlığına bakın. 7. Son olarak Temel yapıdaki Kilitleyiciye sahip dome Kapağının alt bölümünde geniş girintiyi hizaladıktan sonra “klik” sesini duyuncaya kadar basarak Temel yapıya dome Kapağını ekleyin.

❚ Kamera yönünün ayarlanması

Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz. IGezdirme konumunda kameranızın rotasyon limiti 340 dereceye ayarlanabilir (saat yönünde 220 derece eğilme ve saat yönünün aksine 120 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz Lens rotation yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın. Her iki sabitleme vidası sağlamlaştırılamadığında vidaların yönünü değiştirin. Zorunlu olduğunda sadece bir vidanın sıkılması doğru olacaktır. Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğim açıları 23 derecenin altındayken kısmi görüntü saklama problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğim sabitleme vidalarını kullanın.

AB68-00647D(04)Tur.indd

Kameranızın odağını ayarlamak amacıyla net görüntü için sabitlenen lensleri yönlendirin. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz.

Ek A: NTSC Standardı için Özellikler Madde

Ürün tipi Güç girişi Yayın tipi Güç tüketimi Görüntü cihazı Piksel Tarama modu Taranan hat frekansı Senkronizasyon modu Yatay çözünürlük

Min. obje aydınlatma

GEZ fonksiyonu EĞM. fonksiyonu

Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telafisi (BLC) Otomatik amplifikasyon kontrolü (AGC) Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi

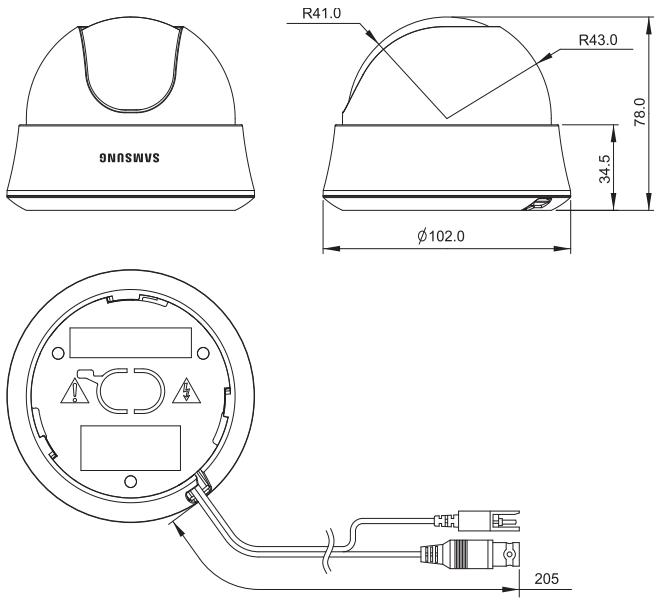

Ürün rengi Çalıştırma sıcaklığı Çalıştırma nemi Ebat Ağırlık

SCC-B531xN : Beyaz / SCC-B531xBN : Siyah -10°C ila +50°C %90’a kadar 102(φ) x 78(H)mm 190g

Ek B: PAL Standardı için Özellikler Madde

Ürün tipi Güç girişi Yayın tipi Güç tüketimi Görüntü cihazı Piksel Tarama modu Taranan hat frekansı Senkronizasyon modu Yatay çözünürlük

Min. obje aydınlatma

GEZ fonksiyonu EĞM. fonksiyonu

Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telafisi (BLC) Otomatik amplifikasyon kontrolü (AGC) Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi

Ürün rengi Çalıştırma sıcaklığı Çalıştırma nemi Ebat Ağırlık

SCC-B531xP : Beyaz / SCC-B531xBP : Siyah -10°C ila +50°C %90’a kadar 102(φ) x 78(H)mm 190g
