668020 - Mutfak davlumbazı FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Duvar tipi davlumbaz
Marka	Franke
Model	668020
Boyutlar (G x D x Y)	60 x 50 x 65-105 cm (teleskopik yükseklik)
Ağırlık	Yaklaşık 15 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Motor Gücü	160 W
Aydınlatma Gücü	2 x 3 W (LED)
Hız Sayısı	3 + 1 yoğun (6 dk zamanlayıcılı)
Kontrol Tipi	Tuşlar, ışıklı göstergeli
Hava Çıkış Çapı	120 veya 150 mm
Yağ Filtreleri	Metalik, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Karbon Filtre (isteğe bağlı)	Yıkanamaz, her 4 ayda bir değiştirilmeli
Ocak ile Minimum Mesafe	650 mm
Malzeme	Paslanmaz çelik
Kurulum	Dışarıya tahliye veya devridaim
Elektrik Sınıfı	Sınıf I (topraklama gereklidir)
Ses Seviyesi	55-65 dB(A) hıza bağlı olarak

Sık sorulan sorular - 668020 FRANKE

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha aşağıya monte edilebilir ancak varsayılan olarak bu değere uyun.

Yağ filtreleri nasıl temizlenir?

Metal filtreler bulaşık makinesinde yıkanabilir. Geriye doğru itip aşağı çekerek çıkarın. Tekrar takmadan önce kurumaya bırakın.

Karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanamaz veya yenilenemez. Her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Davlumbaz devridaim versiyonuyla nasıl kurulur?

Filtreli versiyonda, verilen hava çıkış bağlantısını takın ve bir karbon filtre bulunduğundan emin olun. Davlumbazı çıkışa 150 mm'lik sert veya esnek bir boruyla bağlayın.

Güç kablosu hasar görürse ne yapılmalı?

Kablo, kaza riskini önlemek için üretici, satış sonrası servisi veya kalifiye bir teknisyen tarafından değiştirilmelidir.

Davlumbazı gazlı bir cihazla aynı anda kullanabilir miyim?

Evet, ancak odanın gazların geri tepmesini önlemek için yeterli havalandırmaya (dışarıya açıklık) sahip olması gerekir. Negatif basınç 0,04 mbar'ı geçmemelidir.

Yoğun hız nasıl etkinleştirilir?

T3 tuşuna 2 saniye basın: motor 6 dakika boyunca 4. hıza geçer, ardından önceki hıza döner.

Aydınlatma çalışmazsa ne yapılmalı?

Değiştirme için satış sonrası servisle iletişime geçin. Aydınlatmayı kendiniz sökmeyin.

Davlumbaz indüksiyonlu bir ocak üzerine monte edilebilir mi?

Evet, ocak ile davlumbaz arasında minimum 650 mm mesafe ile. İndüksiyon için özel bir kısıtlama yoktur.

Davlumbaz elektrik olarak nasıl bağlanır?

Davlumbaz, en az 3 mm kontak açıklığına sahip bir çift kutuplu anahtar üzerinden şebekeye bağlanmalıdır. Voltajın etiket üzerindekiyle eşleştiğinden emin olun.

KULLANIM KILAVUZU 668020 FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

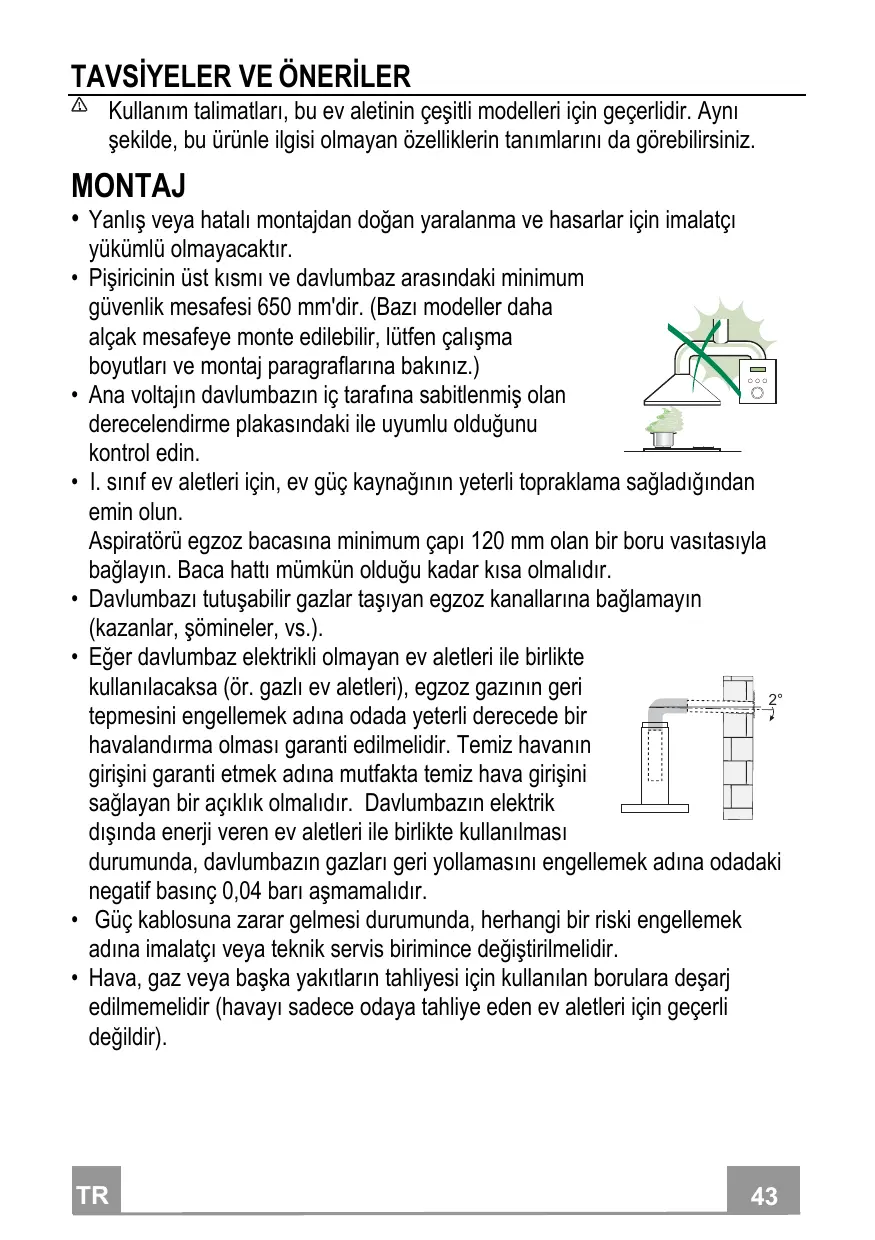

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalı. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimi tarafından değiştirilmelidir.
• Hava, gaz veya başka yakıtların tahliyesi için kullanılan borulara deşarj edilmemelidir (havayı sadece odaya tahliye eden ev aletleri için geçerli değildir).

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikesine yol açabilir. - Davlumbazı, arasında en az 3 mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altta boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu, sadece tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmamalıdır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Temizlik, talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürünün üzerindeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

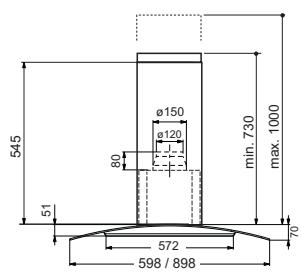

Boyutlar

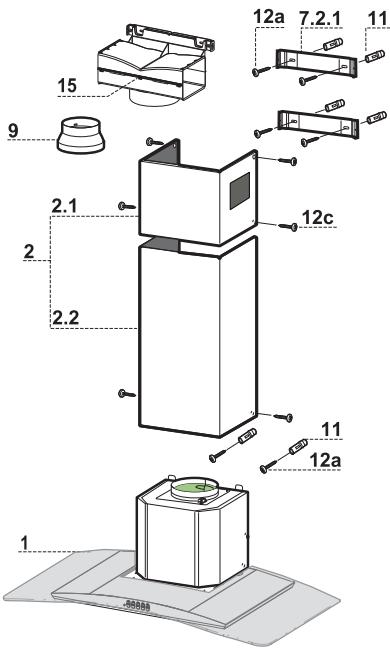

Parçalar

Ref. Adet Ürünün parçaları

1	1	Sunlardan olusan davlumbaz gōvdeşi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Sunlardan olusan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansi 0 150-120 mm
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
11	6	Dübeller
12a	6	Vidaral 4,2 x 44,4
12c	6	Vidaral 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

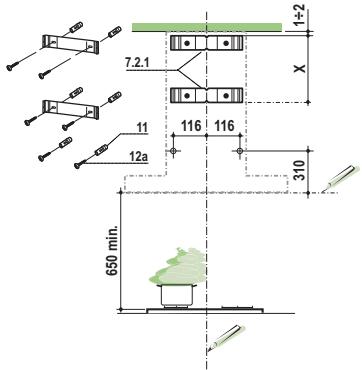

Duvarın Delinmesi ve Bağlantı Elemanlarının Tespiti

Duvarda;

• Davlumbazın monte edileceği bölgenin merkezinde tavana veya üst sınıra kadar dikey bir çizgi ile;
• Pişirme hattından itibaren min. 650 mm üstünde yatay bir çizgi çizin.
• 7.2.1 bağlantı elemanını gösterildiği gibi merkezini referans dikey çizgiye hizalayarak (yarık kısmını) tavandan veya üst sınırdan 1-2 mm mesafeye yaslayın.
• Bağlantı elemanlarının delik merkezlerini işaretleyin.
• 7.2.1 bağlantı elemanını gösterildiği gibi merkezini referans dikey çizgiye hizalayarak (yarık kısmını) ilk bağlantı elemanının X mm altına yaslayın (X=Verilen Üst Bacanın Yüksekliği).
• Bağlantı elemanının delik merkezlerini işaretleyin.
• Gösterildiği gibi dikey referans çizgisinden 116 mm mesafede ve yatay referans hattından 310 mm yükseklikte bir referans noktası işaretleyin.
• Aynı işlemi karşı taraf için de tekrarlayın.
• İşaretlenen noktaları 8 mm uç ile delin. Dübelleri deliklere yerleştirin.
• Verilen 12a (4,2 x 44,4) vidalarını kullanmak suretiyle bağlantı elemanlarını tespit edin.
• Davlumbaz gövdesinin tespiti için verilen 2 adet 12a (4,2 x 44,4) vidasını, vida kafaları ile duvar arasında 5-6 mm mesafe bırakacak şekilde sıkın.

Davlumbaz Gövdesi Montajı

• Davlumbaz gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı hafifçe sıkınız.
• Davlumbaz gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vidalara müdahale ederek davlumbaz gövdesi seviyesini hizalayınız.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçtiği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

FİLTRELİ SİSTEMDE HAVA ÇIKIŞI

• Alt askıyı 7.2.1 sabitleyen iki vidayı yerinden sökünüz.
• Hava çıkış bağlantısını 15 daha önceden çıkarılmış olan 2 vida ile yerine sabitleyin.
• 15 no.lu bağlantıyı, montaj görevlisinin seçimine göre Ø150 mm çapında sert veya esnek bir hortum ile davlumbaz gövdesi çıkışına bağlayınız.
• Aktif karbonlu koku önleyici filtrenin bulunduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan iki kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Bacanın montajı

Üst baca

• İki yan kenarı hafifçe açınız, bunları braketlerin 7.2.1 arkasına geçiriniz ve tam dayanana kadar tekrar kapatınız.
• Cihaz donanımında verilen 4 adet vidayla 12c (2,9 x 9,5) yan taraflarından braketlere sabitleyiniz. Rakor uzantılarının çıkış baca ağızlarına denk gelmesine dikkat ediniz.

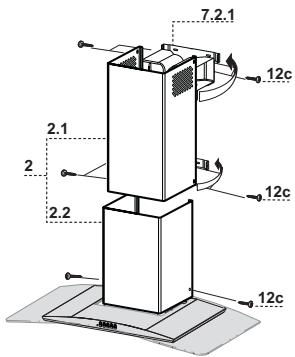

Alt baca

• Bacanın iki yan kenarını hafifçe açınız, üst baca ile duvar arasına geçirip tam dayanana kadar kapatınız.
• Cihaz donanımında verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

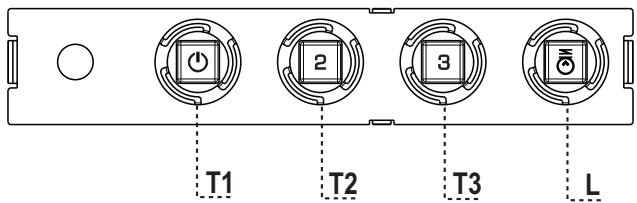

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calistırır.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calistırır.
T3 Hz	Sabit	Hafıppe BASISınca, üçuncü yüzda motoru calistırır.
L Işık		Işık tesisatkınapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

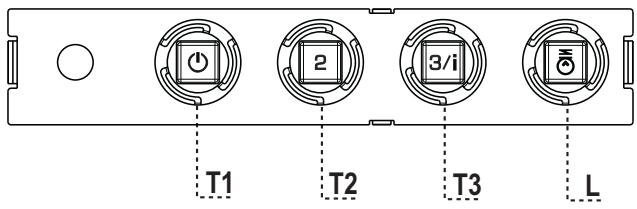

Kumanda Tablosu

TUS	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru caliştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru caliştırı.
T3 Hz	Sabit	Hafîçe BASISınca, üçUNCü yüzda motoru caliştırı.
	Flaqör	2 saniye sureyle BASISınca:6 dakikaya ayarlanmışı)dörkıncı yüz ilekin duruma getirir. Bu sūrenin sonunda, ayarlanmışı olan bir.Onceki yüzüncü geldemeye uygundur.
L Işık		Işık tesisatkıncı açıp kapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Filtreleri, grubun arka tarafından ittirerek ve aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir.
• Metalik Yağ Filtrelerini Çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini klipsleri serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
• Metalik Yağ Filtrelerini tekrar monte ediniz.

Aydınlatma

• Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
