KULLANIM KILAVUZU DWW09W450 BOSCH

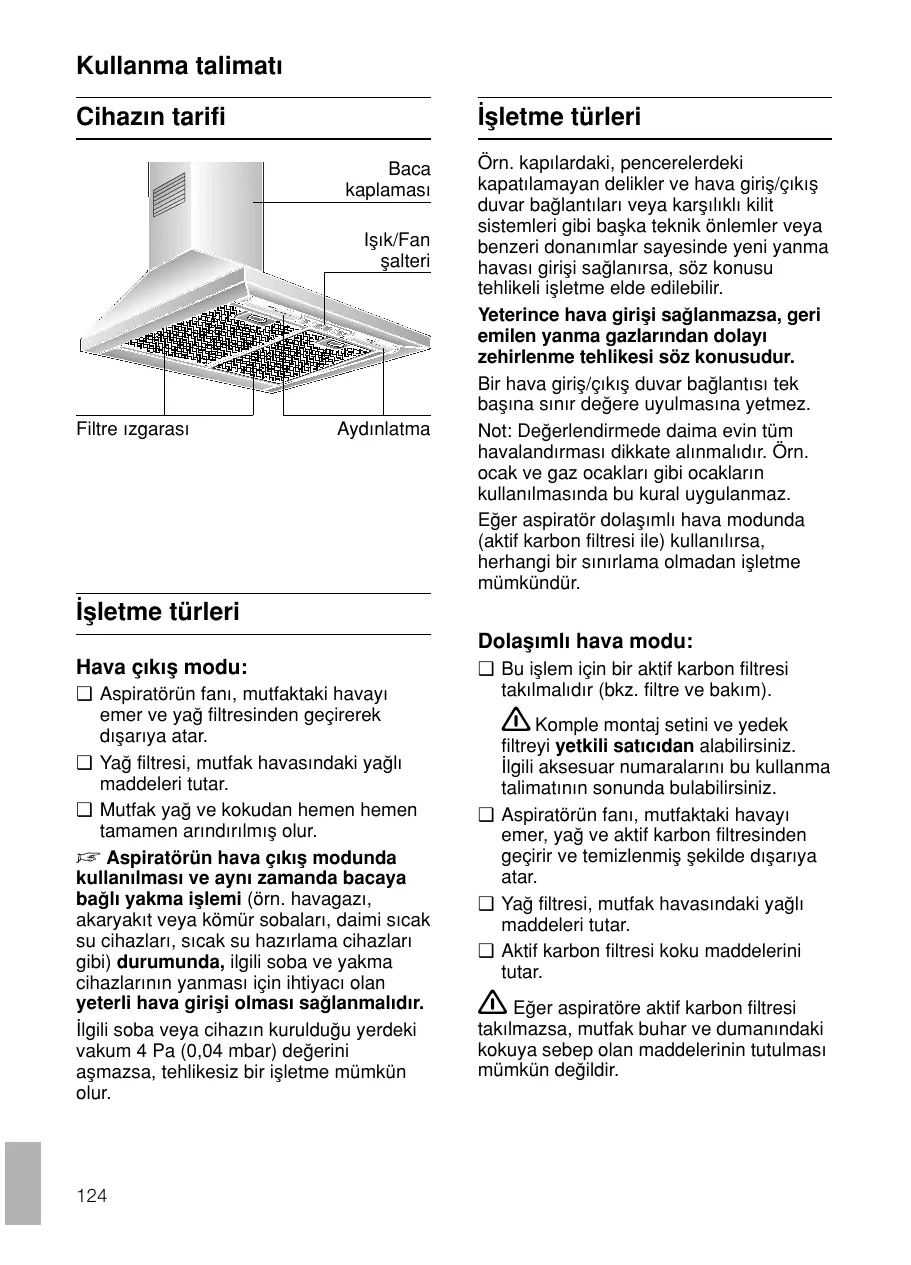

Kullanma talimat∂ Cihaz∂n tarifi ∑µletme türleri Baca kaplamas∂ Iµ∂k/Fan µalteri Filtre ∂zgaras∂ Ayd∂nlatma Örn. kap∂lardaki, pencerelerdeki kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit sistemleri gibi baµka teknik önlemler veya benzeri donan∂mlar sayesinde yeni yanma havas∂ giriµi saπlan∂rsa, söz konusu tehlikeli iµletme elde edilebilir. Yeterince hava giriµi saπlanmazsa, geri emilen yanma gazlar∂ndan dolay∂ zehirlenme tehlikesi söz konusudur. Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek baµ∂na s∂n∂r deπere uyulmas∂na yetmez. Not: Deπerlendirmede daima evin tüm havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn. ocak ve gaz ocaklar∂ gibi ocaklar∂n kullan∂lmas∂nda bu kural uygulanmaz. Eπer aspiratör dolaµ∂ml∂ hava modunda (aktif karbon filtresi ile) kullan∂l∂rsa, herhangi bir s∂n∂rlama olmadan iµletme mümkündür. ∑µletme türleri Dolaµ∂ml∂ hava modu: Hava ç∂k∂µ modu: ❑ Aspiratörün fan∂, mutfaktaki havay∂ emer ve yaπ filtresinden geçirerek d∂µar∂ya atar. ❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂ maddeleri tutar. ❑ Mutfak yaπ ve kokudan hemen hemen tamamen ar∂nd∂r∂lm∂µ olur. D Aspiratörün hava ç∂k∂µ modunda kullan∂lmas∂ ve ayn∂ zamanda bacaya baπl∂ yakma iµlemi (örn. havagaz∂, akaryak∂t veya kömür sobalar∂, daimi s∂cak su cihazlar∂, s∂cak su haz∂rlama cihazlar∂ gibi) durumunda, ilgili soba ve yakma cihazlar∂n∂n yanmas∂ için ihtiyac∂ olan yeterli hava giriµi olmas∂ saπlanmal∂d∂r. ∑lgili soba veya cihaz∂n kurulduπu yerdeki vakum 4 Pa (0,04 mbar) deπerini aµmazsa, tehlikesiz bir iµletme mümkün olur.

❑ Bu iµlem için bir aktif karbon filtresi tak∂lmal∂d∂r (bkz. filtre ve bak∂m). Komple montaj setini ve yedek filtreyi yetkili sat∂c∂dan alabilirsiniz. ∑lgili aksesuar numaralar∂n∂ bu kullanma talimat∂n∂n sonunda bulabilirsiniz. ❑ Aspiratörün fan∂, mutfaktaki havay∂ emer, yaπ ve aktif karbon filtresinden geçirir ve temizlenmiµ µekilde d∂µar∂ya atar. ❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂ maddeleri tutar. ❑ Aktif karbon filtresi koku maddelerini tutar.

Eπer aspiratöre aktif karbon filtresi tak∂lmazsa, mutfak buhar ve duman∂ndaki kokuya sebep olan maddelerinin tutulmas∂ mümkün deπildir. ∑lk kez kullanmadan önce Önemli bilgiler: ❑ Bu kullanma talimat∂ birden fazla cihaz modeli için geçerlidir. Cihaz∂n∂za uymayan baz∂ donan∂m özellikleri tarif edilmiµ olabilir. ❑ Bu aspiratör genel güvenlik yönetmeliklerine uygundur. Muhtemel onar∂mlar sadece yetkili elemanlar taraf∂ndan yap∂lmal∂d∂r. Gerektiπi gibi yap∂lmayan onar∂mlar, kullan∂c∂ için önemli tehlikelere sebep olabilir. Cihaz hasarl∂ ise, çal∂µt∂rmay∂n∂z. Cihaz∂n baπlant∂s∂ ve iµletmeye al∂nmas∂ sadece yetkili bir eleman taraf∂ndan yap∂lmal∂d∂r. Eπer bu cihaz∂n baπlant∂ hatt∂ zarar görürse, herhangi bir tehlike oluµmas∂n∂ önlemek için, bu hat cihaz üreticisi veya yetkili servis taraf∂ndan ya da ayn∂ yetki ve olanaklara sahip baµka bir uzman eleman taraf∂ndan deπiµtirilmelidir.

Bu aspiratör ticari kullan∂m için deπil, evde kullan∂lmak için üretilmiµtir.

Bozuk ampuller, çal∂µ∂r durumdaki diπer ampullerin aµ∂r∂ yüklenmesinin önlenmesi için derhal deπiµtirilmelidir.

Aspiratör hiçbir zaman yaπ filtresi olmadan çal∂µt∂r∂lmamal∂d∂r.

Aµ∂r∂ ∂s∂nan kat∂ veya s∂v∂ yaπlar çok çabuk alevlenebilir. Bunun için, örn. patates k∂zartmas∂ gibi kat∂ ve s∂v∂ yaπlar ile besin haz∂rlarken ocaπ∂n baµ∂ndan ayr∂lmay∂n∂z.

Aspiratörün alt∂nda alevlenen besinler haz∂rlamay∂n∂z. Yükselen alevlerden dolay∂ yaπ filtresinin yanma tehlikesi söz konusudur.

❑ Yeni cihaz∂ kullanmadan önce, lütfen kullanma talimat∂n∂ itinayla okuyunuz. Kullanma talimat∂nda kendi güvenliπiniz, cihaz∂n kullan∂m∂ ve bak∂m∂ ile ilgili önemli bilgiler bulunmaktad∂r. ❑ Kullanma ve montaj talimat∂n∂, cihaz∂ sonradan baµka birine vereceπiniz veya satacaπ∂n∂z zaman yeni sahibine vermek üzere itinayla saklay∂n∂z.

Ocaklar∂n üzerinde daima uygun kaplar olmal∂d∂r.

Aspiratörün kat∂ yak∂t maddesi (kömür, odun ve benzeri) yak∂lan ocak veya sobalar üzerinde kullan∂lmas∂na sadece belli durumlarda izin verilir (montaj talimat∂na bak∂n∂z). Gaz bekleri / Gazl∂ ocaklar

Gaz beklerinin hepsini uzun bir süre (azam. 15 dakika) ayn∂ anda en yüksek ∂s∂ ayar∂ ile çal∂µt∂rmay∂n∂z, aksi halde, cihaz∂n d∂µ yüzeyine dokunuluca yanma tehlikesi söz konusudur ya da aspiratör zarar görebilir. Aspiratörün bir gaz ocaπ∂ üzerine kurulup çal∂µt∂r∂lmas∂ halinde, eπer üç veya daha fazla gaz ocaπ∂ ayn∂ anda aç∂l∂rsa, aspiratör azami güç kademesinde çal∂µt∂r∂lmal∂d∂r. Ar∂zalar Herhangi bir sorunuz varsa veya bir ar∂za durumunda, yetkili servisi aray∂n∂z. (Yetkili servis merkezleri listesine bak∂n∂z). Yetkili servisi aray∂nca µu bilgileri bildiriniz: E-Nr.

Bu numaralar∂ yukar∂daki kutu içine yaz∂n∂z. Numaralar, yaπ filtresi ç∂kar∂ld∂ktan sonra aspiratörün iç k∂sm∂ndaki tip levhas∂ veya tip etiketi üzerindedir.

Yaπ filtresi: Mutfaktaki kötü hava en etkili µu µekilde giderilir: ❑ Aspiratör piµirme iµlemine baµlan∂l∂rken aç∂lmal∂d∂r. ❑ Aspiratör ancak piµirme iµlemi sona erdikten birkaç dakika sonra kapat∂lmal∂d∂r.

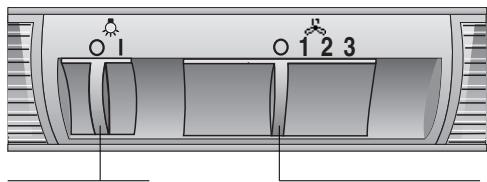

Iµ∂k Fan kademeleri Aç∂lmas∂: ❑ Saπ sürme µalteri istediπiniz fan kademesine ayarlay∂n∂z. Kapat∂lmas∂: ❑ Saπ sürme µalteri 0 konumuna geri itiniz. Ayd∂nlatma: ❑ Fan kapal∂ olsa dahi, ayd∂nlatma her zaman kullan∂labilir.

Mutfak havas∂ndaki yaπl∂ maddeleri ay∂rmak için metal yaπ filtreleri kullan∂lm∂µt∂r. Filtre tabakalar∂ yanmayan metalden ibarettir. Dikkat: Filtre yaπl∂ madde art∂klar∂ ile doldukça, alevlenme tehlikesi artar ve aspiratörün iµlevi etkilenebilir. Önemli: Metal yaπ filtresi zaman∂nda temizlenerek, k∂zg∂n yaπda k∂zartma veya normal k∂zartma iµleminde söz konusu olan ∂s∂ y∂π∂lmas∂ sonucunda söz konusu olabilecek yang∂n tehlikesi önlenir. Metal yaπ filtrelerinin temizlenmesi: ❑ Normal iµletmede (günde 1 – 2 saat), metal yaπ filtreleri 8 – 10 hafta sonra temizlenmelidir. ❑ Temizleme iµlemi bulaµ∂k makinesinde yap∂labilir. Bu esnada filtrelerde hafif renk deπiµmesi olabilir. ❑ Filtre bol bir µekilde bulaµ∂k makinesine yerleµtirilmelidir. S∂k∂µt∂r∂lmamal∂d∂r. Önemli: Çok dolmuµ metal yaπ filtreleri baµka bulaµ∂klar ile birlikte y∂kamay∂n∂z. ❑ Elden temizleme durumunda, yaπ filtreleri s∂cak deterjanl∂ su içinde yumuµat∂lmal∂d∂r. Ard∂ndan f∂rçalanmal∂, iyice durulanmal∂ ve suyunun akmas∂ beklenmelidir. Filtre ve bak∂m∂ Metal yaπ filtrelerinin sökülmesi ve tak∂lmas∂:

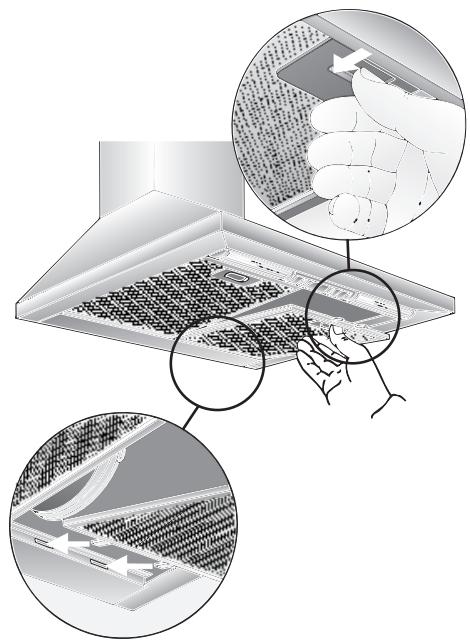

1. Yaπ filtrelerindeki tutucu dilleri ok iµareti

yönünde bast∂r∂n∂z ve yaπ filtrelerini aç∂n∂z. Tak∂lmas∂:

1. Yaπ filtrelerini sökünüz (metal filtrelerin

sökülmesi ve tak∂lmas∂ bölümüne bak∂n∂z).

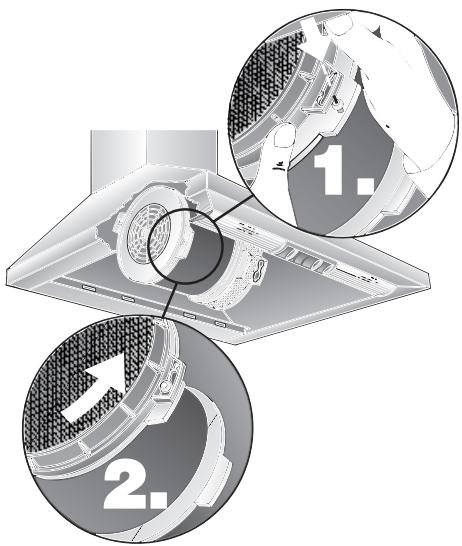

2. Fan∂n saπ ve sol taraf∂na bir aktif

karbon filtresi tak∂n∂z ve kilitleninceye kadar çevirip s∂k∂n∂z.

2. Yaπ filtrelerini temizleyiniz.

3. Temizlenmiµ yaπ filtrelerini tekrar yerine

tak∂n∂z. Aktif karbon filtresi: Dolaµ∂ml∂ hava modunda koku maddelerinin tutulmas∂ için kullan∂l∂r. Dikkat: Filtre yaπl∂ madde art∂klar∂ ile doldukça, alevlenme tehlikesi artar ve aspiratörün iµlevi etkilenebilir. Önemli: Aktif karbon filtresi zaman∂nda temizlenerek, k∂zg∂n yaπda k∂zartma veya normal k∂zartma iµleminde söz konusu olan ∂s∂ y∂π∂lmas∂ sonucunda söz konusu olabilecek yang∂n tehlikesi önlenir.

3. Yaπ filtrelerini tak∂n∂z (metal yaπ

filtrelerinin sökülmesi ve tak∂lmas∂ bölümüne bak∂n∂z). Aktif karbon filtresinin deπiµtirilmesi: ❑ Normal iµletmede (günde 1 – 2 saat), aktif karbon filtreleri y∂lda 1 kez deπiµtirilmelidir. ❑ Aktif karbon filtresi yetkili sat∂c∂lar üzerinden al∂nabilir (özel aksesuarlar bölümüne bak∂n∂z). ❑ Sadece orijinal filtreler kullan∂lmal∂d∂r. Bu sayede en iyi iµlev saπlan∂r. Eski aktif karbon filtresinin giderilmesi: ❑ Aktif karbon filtreleri zararl∂ madde içermez. Bu filtreler normal çöp gibi giderilebilir.

Temizlenmesi ve bak∂m∂ Ampullerin deπiµtirilmesi Elektrik fiµini çekip prizden ç∂kararak veya ilgili sigortay∂ kapatarak, aspiratörün elektriπini kesiniz. ❑ Yaπ filtrelerini temizlerken, ulaµ∂labilen mahfaza parçalar∂ndaki yaπ tortular∂n∂ temizleyiniz. Böylelikle yang∂n tehlikesi önlenmiµ olur ve iµlevin en iyi µekilde kalmas∂ saπlan∂r. ❑ Aspiratörü temizlemek için s∂cak deterjanl∂ su veya keskin olmayan bir pencere temizleme maddesi kullan∂n∂z. ❑ Kurumuµ pislikleri kaz∂y∂p ç∂karmay∂n∂z, nemli bir bez ile yumuµat∂n∂z. ❑ Ovalama gerektiren madde veya çizebilecek süngerler kullanmay∂n∂z. ❑ Bilgi: Plastik yüzeyler için alkol (ispirto) kullanmay∂n∂z; mat yüzeyler oluµmas∂na sebep olabilir. Dikkat! Mutfaπ∂ yeterince havaland∂r∂n∂z, aç∂k ateµ olmamas∂na dikkat ediniz.

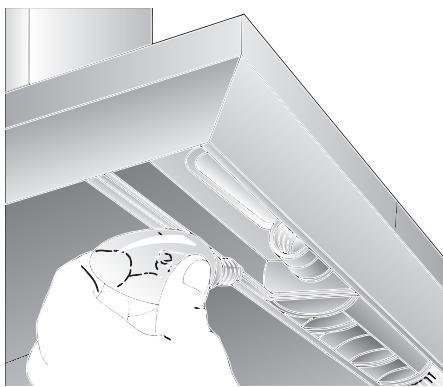

1. Aspiratörü kapat∂n∂z ve elektrik fiµini

çekip prizden ç∂kararak veya ilgili sigortay∂ kapatarak, aspiratörün elektriπini kesiniz.

2. Yaπ filtresini söküp ç∂kar∂n∂z

(filtre ve bak∂m∂ bölümüne bak∂n∂z).

3. Lamba kapaπ∂n∂ üst tarafta lamba

yuvas∂ndan çözünüz. Kumanda tuµlar∂n∂ sadece keskin olmayan bir deterjanl∂ su ve yumuµak nemli bir bez ile temizleyiniz. Kumanda tuµlar∂ için paslanmaz çelik temizleme maddesi kullanmay∂n∂z. Paslanmaz çelik yüzeyler: ❑ Keskin olmayan, ovalama gerektirmeyen bir paslanmaz çelik temizleme maddesi kullan∂n∂z. ❑ Sadece taµlama izleri yönünde temizleyiniz. Paslanmaz çelik yüzeyleri, çizebilecek süngerler ve kum, soda, asit veya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz. Alüminyum, boyal∂ ve plastik yüzeyler: ❑ Yumuµak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullan∂n∂z. ❑ Kuru bez kullanmay∂n∂z. ❑ Keskin olmayan bir pencere temizleme maddesi kullan∂n∂z. ❑ Tesirli, asit veya lavga ihtiva eden temizleme maddeleri kullanmay∂n∂z. ❑ Ovalama gerektiren maddeler kullanmay∂n∂z.

4. Ampulü deπiµtiriniz (sat∂µa sunulan

sigortay∂ tekrar devreye sokarak elektrik beslemesini tekrar aç∂n∂z. Montaj talimat∂: Önemli bilgiler Eski cihazlar deπersiz çöp deπildir. Çevre dostu giderme yöntemi ile deπerli hammaddeler tekrar kazan∂labilir. Eski cihaz∂ gidermeden önce, eski cihaz∂ kullan∂lamaz hale gitiriniz. Yeni cihaz∂n∂z size sevk edilirken ambalaj∂ sayesinde korunmuµtur. Kullan∂lm∂µ olan tüm malzemeler çevreye zarar vermeyen türdendir ve tekrar deπerlendirilebilir. Lütfen siz de yard∂mc∂ olup, ambalaj∂n çevreyi kirletmeyecek µekilde giderilmesini saπlay∂n∂z. Güncel giderme yollar∂ hakk∂nda bilgi almak için lütfen yetkili sat∂c∂n∂za veya belediye idarenize baµvurunuz. Aspiratör at∂k hava ve dolaµ∂ml∂ hava Gaz bekli cihazlar için ek bilgiler: Gazl∂ ocaklar∂n montaj∂nda yerel kanuni yönetmeliklere (örn. Almanya’da: Gaz kurulumu teknik kurallar∂ TRG!) dikkat edilmelidir. Geçerli olan ilgili montaj kurallar∂na ve gazl∂ cihaz üreticisinin montaj bilgilerine dikkat edilmelidir. Aspiratörün kurulacaπ∂ yerde sadece bir tarafta bir yüksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmal∂d∂r. Gazl∂ ocaklarda, ocaπ∂n tencere konulan ∂zgaras∂n∂n üst kenar∂ ile aspiratörün alt kenar∂ aras∂ndaki asgari mesafe: 650 mm, Res. 1. modu için kullan∂labilir. Aspiratörü daima ocaπ∂ ortalayarak monte ediniz. Elektrikli ocak ile aspiratörün alt kenar∂ aras∂ndaki asgari mesafe 550 mm, Res. 1. Yang∂n tehlikesi (örn. uçuµan k∂v∂lc∂m) söz konusu olan, kat∂ yan∂c∂ madde kullan∂lan ocak veya sobalar üzerinde aspiratör ancak ilgili ocak veya soba üzerinde kapal∂ ve sökülemeyen bir kapak olmas∂ ve yerel yönetmeliklere uyulmas∂ µart∂ ile kullan∂labilir. Bu s∂n∂rlama gaz bekleri ve gaz ocaklar∂ için geçerli deπildir. Aspiratör ile ocak aras∂ndaki mesafe ne kadar az olursa, yükselen su buhar∂ndan dolay∂ aspiratörün alt taraf∂nda su damlac∂klar∂ oluµma ihtimali de o kadar fazlad∂r. Emniyet teknigi belgesi VDE kontrol ve sertifika enstitüsü taraf∂ndan tanzim edilir: VDE Prüf- und Zertifizierungsinstitut Merianstrasse 28 D-63069 Offenbach Tel. +49-6983060

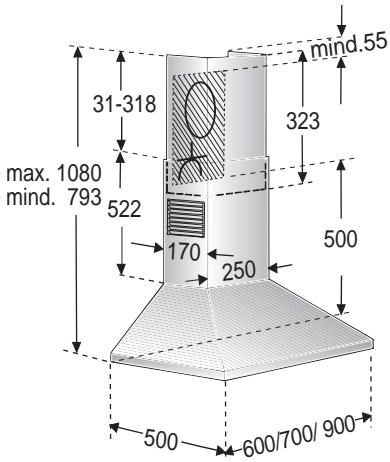

Montajdan önce At∂k hava modu mind.55 31-318

At∂k hava bir havaland∂rma bacas∂ üzerinden yukar∂ya veya doπrudan d∂µar∂ya aç∂k alana at∂l∂r. D At∂k hava ne devrede olan bir duman veya at∂k gaz bacas∂na, ne de ocak veya soba kurulmuµ olan yerlerin hava ç∂k∂µ∂na yarayan bir bacaya aktar∂lmamal∂d∂r. At∂k havan∂n d∂µar∂ ç∂k∂µ saπlayan bir sisteme iletilmesinde resmi ve yasal yönetmeliklere (örn. eyalet bina yönetmeliπi) dikkat edilmelidir. Havan∂n devrede olmayan bir duman veya at∂k gaz bacas∂na aktar∂lmas∂ için, yetkili baca kontrol ustas∂n∂n izni gereklidir. D Aspiratörün hava ç∂k∂µ modunda kullan∂lmas∂ ve ayn∂ zamanda bacaya baπl∂ yakma iµlemi (örn. havagaz∂, akaryak∂t veya kömür sobalar∂, daimi s∂cak su cihazlar∂, s∂cak su haz∂rlama cihazlar∂ gibi) durumunda, ilgili soba ve yakma cihazlar∂n∂n yanmas∂ için ihtiyac∂ olan yeterli hava giriµi olmas∂ saπlanmal∂d∂r. ∑lgili soba veya cihaz∂n kurulduπu yerdeki vakum 4 Pa (0,04 mbar) deπerini aµmazsa, tehlikesiz bir iµletme mümkün olur.

00/ 90 600/7 Örn. kap∂lardaki, pencerelerdeki kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit sistemleri gibi baµka teknik önlemler veya benzeri donan∂mlar sayesinde yeni yanma havas∂ giriµi saπlan∂rsa, söz konusu tehlikeli iµletme elde edilebilir. Yeterince hava giriµi saπlanmazsa, geri emilen yanma gazlar∂ndan dolay∂ zehirlenme tehlikesi söz konusudur. Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek baµ∂na s∂n∂r deπere uyulmas∂na yetmez. Not: Deπerlendirmede daima evin tüm havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn. ocak ve gaz ocaklar∂ gibi ocaklar∂n kullan∂lmas∂nda bu kural uygulanmaz. Eπer aspiratör dolaµ∂ml∂ hava modunda (aktif karbon filtresi ile) kullan∂l∂rsa, herhangi bir s∂n∂rlama olmadan iµletme mümkündür. Montajdan önce At∂k hava modunda, eπer hava ç∂k∂µ borusunda veya duvar kutusunda yoksa, aspiratörde bir geri tepme kapaπ∂ öngörülmelidir. Cihaza bir geri tepme kapaπ∂ ilave edilmemiµse, yetkili sat∂c∂lar üzerinden al∂nabilir. Geri tepme kapaπ∂n∂n monte edilmesi: ❑ Geri tepme kapaπ∂n∂ hava borusu aπz∂na tutturunuz. ❑ Yass∂ kanallar∂n, yuvarlak borulara eµdeπerde bir iç kesite sahip olmas∂ gerekir. Keskin veya dik aç∂l∂ dönüm noktalar∂ olmamal∂d∂r. l 100 mm yakl. 178 cm2 l 125 mm yakl. 113 cm2 ❑ Bildirilen deπerlerden sapan boru çaplar∂nda: S∂zd∂rmaz µeritler kullan∂lmal∂d∂r. ❑ At∂k hava modunda, yeterince temiz hava girmesi saπlanmal∂d∂r. l 125 mm at∂k hava borusu baπlanmas∂: ❑ At∂k hava borusu doπrudan hava borusu aπz∂na sabitlenmelidir. l 100 mm at∂k hava borusu baπlanmas∂: - ∑ki kapak hafif yaylanarak yukar∂ hareket ettirilebilmelidir. At∂k hava d∂µ duvar üzerinden d∂µar∂ aktar∂l∂yorsa, bir teleskop duvar kutusu kullan∂lmal∂d∂r. Aspiratörün en yüksek rand∂man∂ için: ❑ K∂sa, düzgün yüzeyli at∂k hava borusu. ❑ Mümkün olduπu kadar az boru dirseπi. ❑ Mümkün olduπu kadar büyük boru çap∂ ve büyük boru dirsekleri. Uzun, kaba yüzeyli at∂k hava borular∂, çok miktarda boru dirseπi veya küçük boru çap∂ kullan∂l∂rsa, en yüksek rand∂mandan sapma ve ayn∂ zamanda daha fazla ses, yani gürültü söz konusu olur. ❑ Yuvarlak borular: ∑ç çap olarak 125 mm tavsiye ediyoruz, fakat asg. 100 mm olmal∂d∂r. ❑ K∂sma borusu aπz∂ (ekte veya yetkili sat∂c∂lar üzerinden al∂nabilir) hava borusu aπz∂na sabitlenmelidir ve k∂sma borusu aπz∂na da at∂k hava borusu tutturulmal∂d∂r.

Montajdan önce Elektrik baπlant∂s∂ Dolaµ∂ml∂ hava modu Aspiratör sadece yönetmeliklere uygun kurulmuµ, toprak hatt∂na sahip bir prize baπlanmal∂d∂r. Toprak hatt∂na sahip priz, mümkün olduπu kadar doπrudan baca kaplamas∂n∂n arkas∂na monte edilmelidir. ❑ Eπer at∂k hava modu mümkün deπilse, aktif karbon filtresi ile. Elektrik verileri: Elektrik ile ilgili veriler, filtre çerçevesi ç∂kar∂ld∂ktan sonra cihaz∂n iç k∂sm∂ndaki tip levhas∂ veya tip etiketi üzerindedir. 51-318 max. 1080 mind. 813

00/ 90 600/7 Komple montaj setini yetkili sat∂c∂dan alabilirsiniz. ∑lgili aksesuar numaralar∂n∂ bu kullanma talimat∂n∂n sonunda bulabilirsiniz. Duvar∂n haz∂rlanmas∂ ❑ Duvar düzgün ve dik olmal∂d∂r. ❑ Dübellerin saπlam oturmas∂ saπlanmal∂d∂r. kg türünden aπ∂rl∂k: At∂k hava Dolaµ∂ml∂ hava 60 cm 12,5 13,5 70 cm 13,0 14,0 90 cm 13,9 14,9 Teknik geliµtirmeler çerçevesinde tasar∂m deπiµiklikleri yapma hakk∂ sakl∂d∂r.

Onar∂m durumlar∂nda genel olarak aspiratörün elektrik beslemesini kesiniz. Baπlant∂ hatt∂n∂n uzunluπu: 1,30 m. Sabit baπlant∂ gerekmesi durumunda: Aspiratör kesinlikle sadece baπl∂ bulunduπunuz yetkili elektrik besleme iµletmesinde kay∂tl∂ bir elektrikçi taraf∂ndan baπlanmal∂d∂r. Elektrik baπlant∂s∂ kurulan tarafta bir ay∂rma tertibat∂ öngörülmelidir. Ay∂rma tertibat∂ olarak, 3 mm’den daha fazla kontak aç∂kl∂π∂ olan ve tüm kutuplar üzerinden kapanan µalterler kabul edilir. LS µalterler ve kontaktörler de bu µalterler grubuna girer. Eπer bu cihaz∂n baπlant∂ hatt∂ zarar görürse, herhangi bir tehlikeye yer vermemek için, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kiµi taraf∂ndan deπiµtirilmelidir. Bu aspiratör, AB parazitlenmeyi önleme yönetmeliklerine uygundur. Montaj∂ Aspiratör mutfak duvar∂na monte edilmek için öngörülmüµtür.

(kullanma talimat∂na bak∂n∂z).

kenar∂na kadar bir orta çizgi çiziniz.

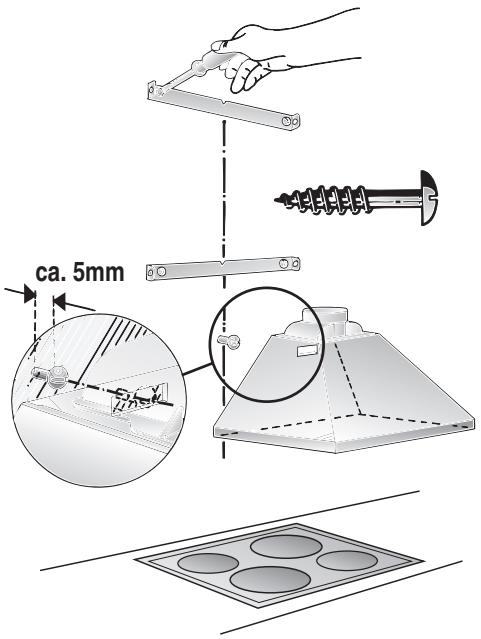

3. Ωablonun yard∂m∂ ile c∂vata

pozisyonlar∂n∂ duvara iµaretleyiniz. Elektrikli ocaklarda ocak ile aspiratör aras∂ndaki asgari mesafe 550 mm, gaz ocaklar∂nda ise 650 mm olmal∂d∂r. Ωablonun alt kenar∂, aspiratörün alt kenar∂na eµittir.

4. Aspiratör için 5 delik ve baca kaplamas∂ için 4 delik (l 8 mm) aç∂n∂z ve

dübelleri duvar yüzeyi seviyesine kadar deliπin içine bast∂r∂n∂z.

Bilgi: Monte edilmesi gerekebilecek muhtemel özel aksesuar parçalar∂na dikkat ediniz.

5. Baca ç∂k∂µ panolar∂ için 2 tutturma

köµebendini üst ve alt tarafa vidalay∂n∂z.

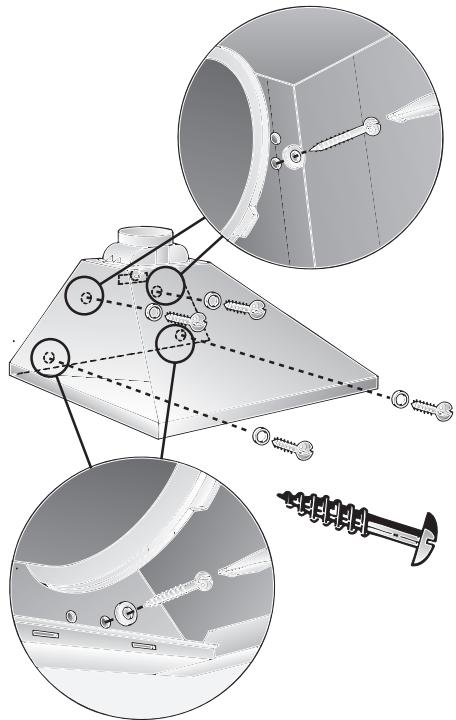

08. Diπer 4 c∂vatay∂ pullar ile birlikte yerlerine tak∂n∂z.

4 c∂vatay∂ s∂kmadan önce aspiratörü düzgün ayarlay∂n∂z.

11. Paslanmaz çelik modelde:

❑ Her iki baca ç∂k∂µ panosundan koruyucu folyolar∂ çekip ç∂kar∂n∂z. Hassas yüzeylerin zarar görmemesine özen gösteriniz.

12. Üst baca ç∂k∂µ panosunu 2 k∂sa c∂vata

ile yandan tutturma köµebendine vidalay∂n∂z.

13. Alt baca ç∂k∂µ panosunu aspiratörün

üzerine oturtunuz ve 2 uzun c∂vata ile alttan aspiratöre vidalay∂n∂z. Üst panoyu takarken, örn. montaj µablonunu alt panonun kenar∂ üzerine yerleµtirip, çizilmeye karµ∂ koruma maddesi olarak kullan∂n∂z. Ard∂ndan baca ç∂k∂µ panosunu yandan 2 k∂sa c∂vata ile tutturma köµebendine vidalay∂n∂z.

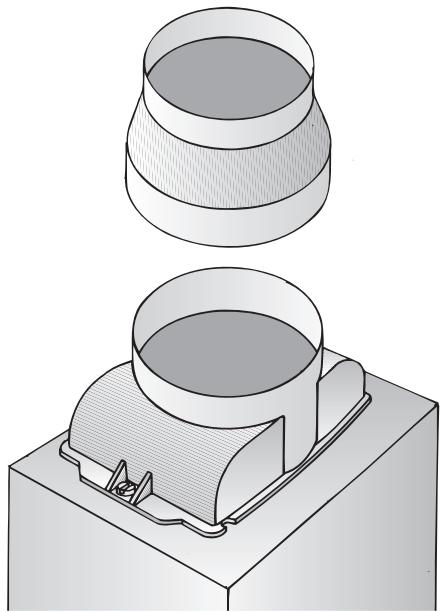

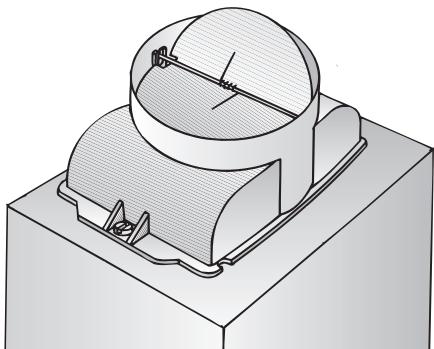

09. Boru baπlant∂lar∂n∂ kurunuz.

10. Elektrik baπlant∂lar∂n∂ kurunuz.

2 c∂vatay∂ s∂kmadan önce, baca ç∂k∂µ panosunu ayarlay∂n∂z.

14. Yaπ filtresini yine yerleµtiriniz
