BRUKSANVISNING DWW09W450 BOSCH

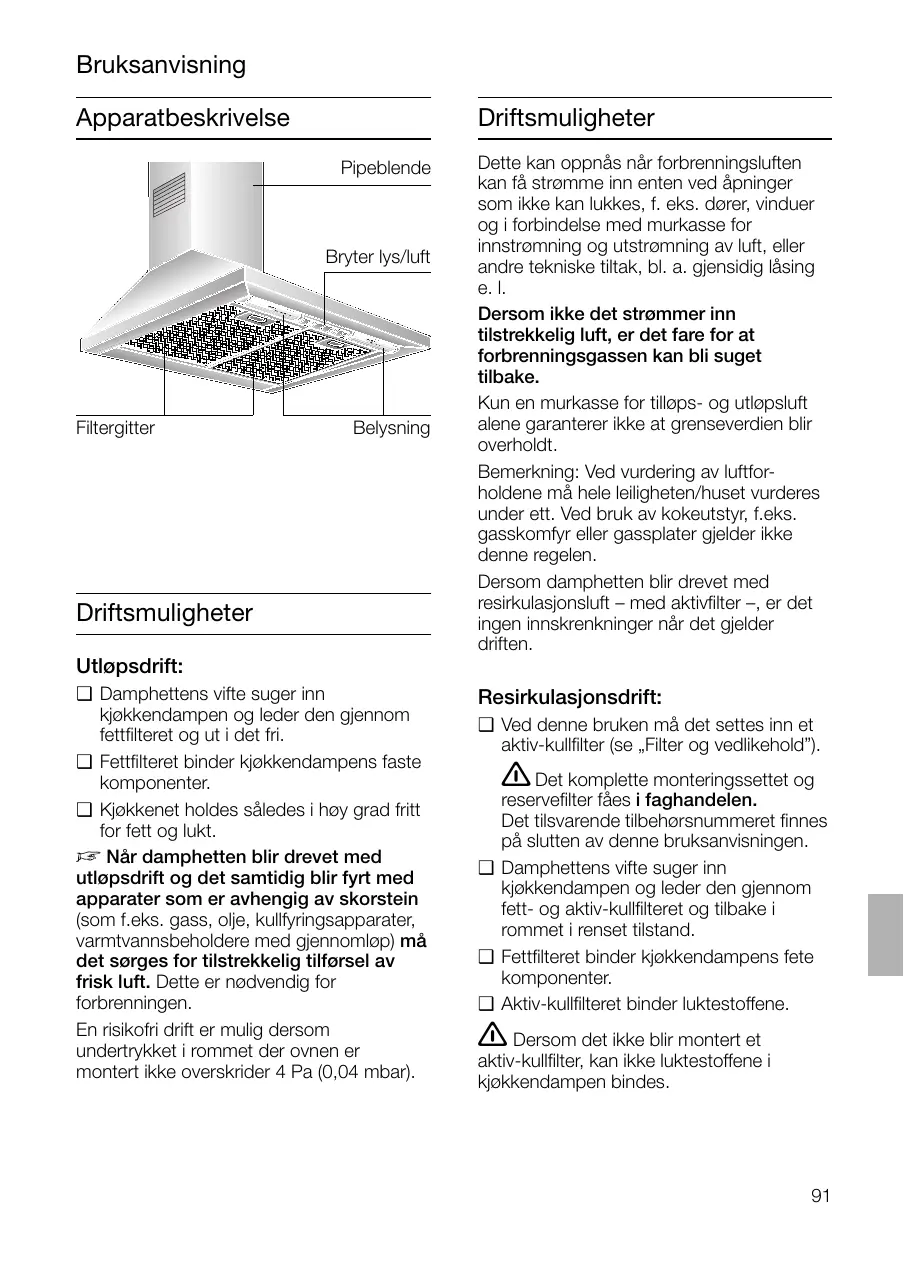

Bruksanvisning Apparatbeskrivelse

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l. Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake. Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt. Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen. Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Utløpsdrift: ❑ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fettfilteret og ut i det fri. ❑ Fettfilteret binder kjøkkendampens faste komponenter. ❑ Kjøkkenet holdes således i høy grad fritt for fett og lukt. D Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen. En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Resirkulasjonsdrift: ❑ Ved denne bruken må det settes inn et aktiv-kullfilter (se „Filter og vedlikehold”).

Det komplette monteringssettet og

reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. ❑ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand. ❑ Fettfilteret binder kjøkkendampens fete komponenter. ❑ Aktiv-kullfilteret binder luktestoffene.

Viktige henvisninger:

❑ Denne bruksanvisningen gjelder for flere utførelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin. ❑ Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene. Reparasjoner må kun utføres av autoriserte fagfolk. Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

❑ Før du tar det nye apparatet i bruk, bør du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen. ❑ Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes.

Tilkopling og igangsetting må kun foretas av en fagmann.

Når tilkoplingsledningen på dette

apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvalifisert person, for å unngå at det oppstår fare.

Kvitt deg med emballasjen på en forskriftsmessig måte (se monteringsanvisningen).

Denne damphetten er kun beregnet for bruk i husholdningen.

Damphetten må kun brukes når det er skrudd inn pærer.

Kokeplaten må alltid være dekket av kasseroller.

Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen). Gassplater / Gasskomfyr

Ikke bruk alle gassplatene samtidig over et lengre tidsrom (max. 15 min.) med høyeste varmestyrke, ellers kan det oppstå fare for forbrenning dersom du berører overflaten på komfyren hhv. fare for skade på damphetten. Ved drift av en damphette over gass kokeplater må hetten skrues på høyeste trinn dersom tre eller flere kokeplater er i drift.

Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet.

Damphetten må aldri brukes uten fettfilter.

Overopphetet fett eller olje kan lett selvantennes. Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedes under oppsyn.

Flambér aldri under damphetten.

Det kan oppstå brannfare på grunn av oppstigende flammer.

Forstyrrelser Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice. (se liste over servicesenter). Når du ringer, vennligst oppgi:

FD Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes på typeskiltet på innsiden av damphetten når du tar av filtergitteret.

Betjening av damphetten

Filter og vedlikehold

Kjøkkendampen kan fjernes virkningsfullt ved: ❑ å slå på damphetten ved begynnelsen av kokingen. ❑ å slå av damphetten først noen minutter etter at kokingen er ferdig.

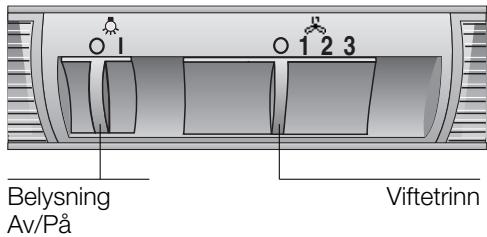

Innkopling: ❑ Skyv den høyre skyvebryteren på det ønskede viftetrinnet. Utkopling: ❑ Skyv den høyre skyvebryteren tilbake til 0. Belysning: ❑ Belysningen kan tennes når som helst, også når viften ikke er i bruk.

For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter. Filtermatten består av material som ikke brenner. NB!: Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker. Viktig: Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring. Rengjøring av metall-fettfilteret: ❑ Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke. ❑ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå. Viktig: Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise. ❑ Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann. Deretter må den børstes, skylles ut grundig og dryppes av.

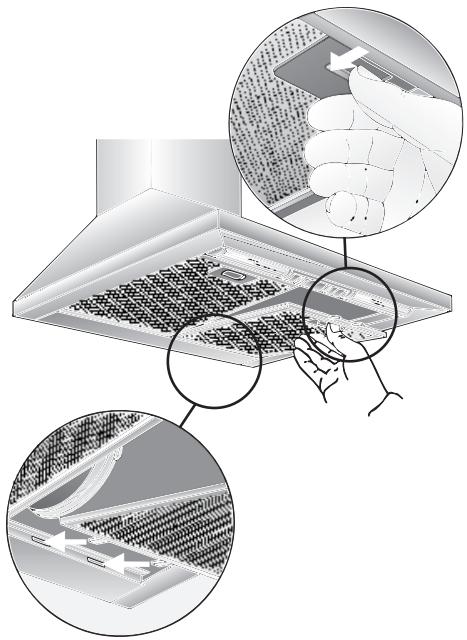

Filter og vedlikehold Uttaking og innsetting av metall-fettfilter: 1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

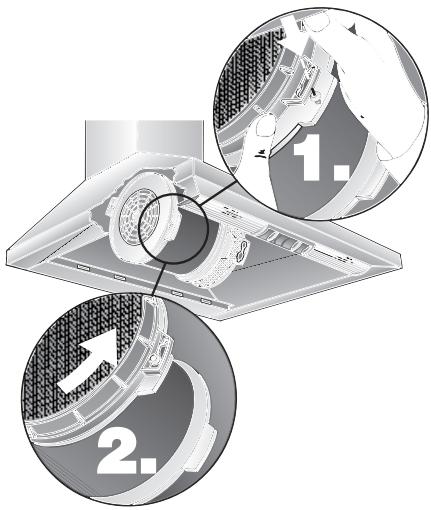

Innsetting: 1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter). 2. Sett inn et aktiv-kullfilter til høyre og venstre på viftemotoren og drei det inntil det stopper.

2. 2. Rengjør fettfilteret. 3. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter: Binder luktstoffene ved resirkulasjonsdrift. NB!: Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker. Viktig: Dersom aktiv-kullfilteret blir skiftet ut i rett tid, forebygges det at det oppstår brannfare på grunn av overoppheting under frityrkoking eller steking.

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen. ❑ Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt. ❑ Ved rengjøringen av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel. ❑ Ikke forsøk å skrap inntørket smuss vekk, men bløt det opp med en fuktig klut. ❑ Ikke bruk skurende vaskemiddel eller svamper som lager riper. ❑ Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker. Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme.

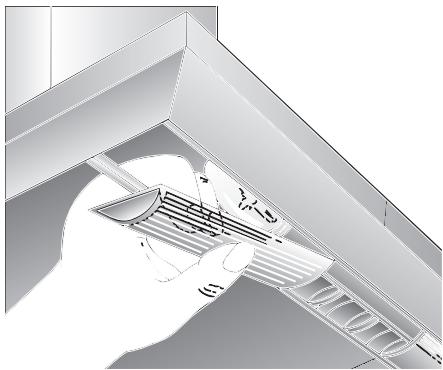

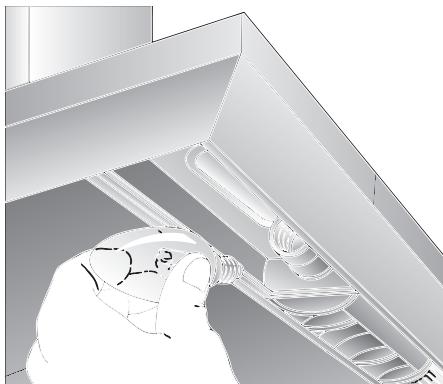

1. Slå av damphetten og gjør apparatet strømløs ved å trekke ut støpselet eller skru ut sikringen. 2. Ta ut fettfilteret (se filter og vedlikehold). 3. Trekk lampeglasset ut av lyslisten oppe.

4. Skift ut lampen (bruk vanlige lamper som finnes i handelen, max. 40 Watt, sokkel E 14).

Skyvebryteren må kun rengjøres med en myk, fuktig klut (mildt oppvaskvann). Ikke bruk stålrengjøringsmiddel for skyvebryteren. Overflater av rustfritt stål: ❑ Bruk et egnet rengjøringsmiddel for ståloverflater. ❑ Rengjør kun i den retningen hvor slipingen er foretatt.

Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor! Aluminiums- og Kunststoffoverflater: ❑ Bruk en myk vindus- eller mikrofiberklut som ikke loer. ❑ Ikke bruk helt tørre kluter. ❑ Bruk et mildt vindusrengjøringsmiddel. ❑ Ikke bruk aggressive rengjøringsmidler som inneholder syre eller lut.

5. Sett inn lampeglasset igjen. 6. Sett inn fettfilteret igjen. 7. Sett støpselet inn igjen eller skru sikringen på igjen

Monteringsanvisning: Viktige henvisninger

Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer. Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

Det nye apparatet ditt har vært

beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte. Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

Damphetten kan brukes med utløpseller resirkulasjonsdrift.

Damphetten må alltid monteres over midten av komfyren.

Minsteavstanden mellom komfyr og

underkant av damphetten: 550 mm, fig. 1.

Over et ildsted for faste brennstoffer

hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

Jo mindre avstanden er mellom

damphetten og kokeblussene, jo større en mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

Tilleggshenvisninger ved gasskomfyrer:

gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

Dampviften må være montert kun på

den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

Minste avstand ved gass kokeplater

mellom overkant av holderen for grytene og underkanten av damphetten: 650 mm, fig. 1.

Før montasjen Utløpsdrift

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen. D Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass eller inn i en sjakt hvor det er plassert fyringsanlegg. Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen). Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet. D Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen. En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l. Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake. Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt. Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen. Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

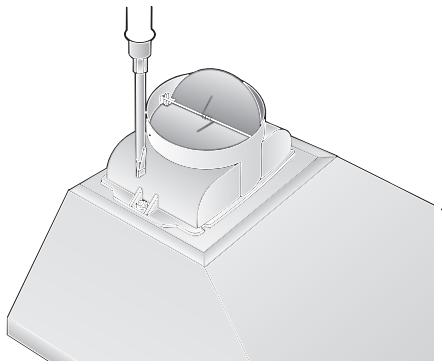

Før montasjen Ved utløpsdrift bør det monteres en tilbakestrømmingsklaff dersom denne ikke allerede finnes i avluftsrøret eller murboksen. Dersom ikke det er vedlagt en tilbakestrømmingsklaff, kan denne fåes kjøpt i faghandelen. Montering av tilbakestrømmingsklaffen: ❑ Smekk tilbakestrømmingsklaffen inn i luftestussen.

❑ Flatkanalene må ha den samme indre diameteren som rundrørene. Kanalerna bör inte ha några skarpa böjar. 100 mm l ca. 178 cm2 125 mm l ca. 113 cm2 ❑ Ved avvikende rørdiameter: sett inn en tetningslist. ❑ Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

Tilkopling til utløpsrør l 125 mm: ❑ Fest utløpsrøret direkte til luftstussen.

Elektrisk tilkopling

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten må befinne seg så nært apparatet som mulig, helst bak vifteblenden.

❑ Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

Elektriske data: Disse finner De på typeskiltet inne i apparatet etter å ha fjernet filterrammene.

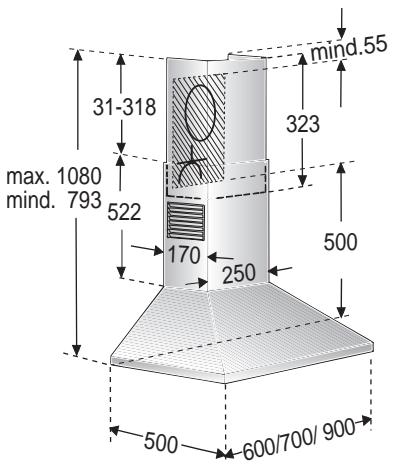

Ved reparasjon må apparatet alltid 51-318 max. 1080 mind. 813 r

gjøres strømløs. Lengden på tilkoplingskabelen: 1,30 m. Ved nødvendig fast tilkopling: Damphetten må i alle tilfeller tilkoples av en autorisert elektro-installatør. Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en flerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

Det komplette monteringssettet fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.

apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvalifisert person, for å unngå at det oppstår fare. Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.

Forberedelse av veggen ❑ Veggen må forløpe loddrett og jevnt. ❑ Det må sørges for at ekspansjonshylsene sitter godt fast. Vekt i kg: Utløp

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

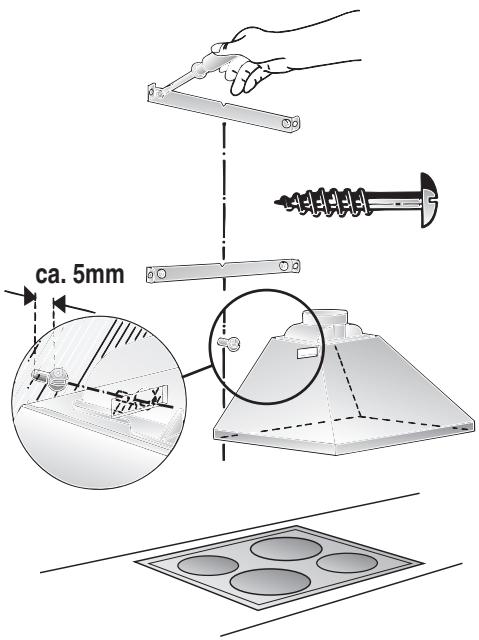

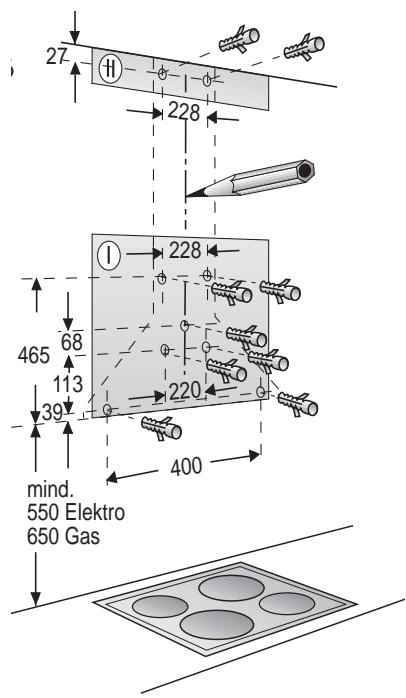

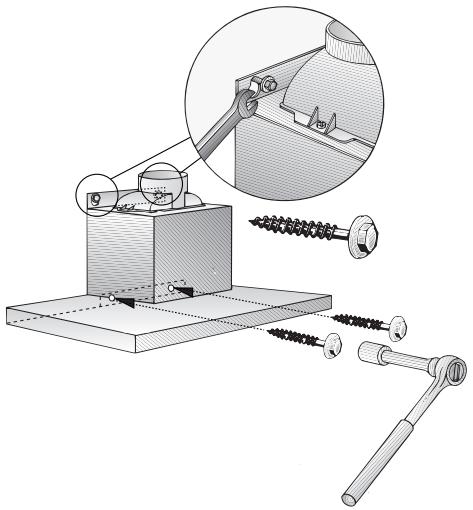

Montasje Damphetten er beregnet for montasje i kjøkkenveggen. 1. Ta av fettfilteret (se bruksanvisning). 2. Tegn en midtlinje på veggen fra taket til underkant på damphetten. 3. Med hjelp av sjablonen risses posisjonen for skruene på veggen.

Henvisning: Pass på spesialt tilbehør som eventuelt på monteres. 4. Skru holdevinkelen for pipeblenden på oppe og nede. 5. Skru inn den midterste skruen (uten underlagsskive) som monteringshjelp for damphettefestet inntil det er 5 mm igjen. 7. Heng opp damphetten på skruen.

14. Sett fettfilteret inn igjen (se bruksanvisningen).
