Ürün Tipi	Ankastre Davlumbaz
Marka	AEG
Model	X69453MV02
Elektrik Beslemesi	220-240 V, 50/60 Hz frekans
Motor Gücü	200 W (tahmini)
Hız Sayısı	3 hız + yoğun hız
Yoğun Hız	5 dakika, otomatik olarak önceki hıza dönüş
Aydınlatma	Dahili LED
Filtre Tipi	Yıkanabilir metal yağ filtresi + aktif karbon filtre (isteğe bağlı)
Yağ Filtresi	Bulaşık makinesinde yıkanabilir, her 2 ayda bir
Karbon Filtre	Yıkanamaz, her 4 ayda bir değiştirin
Kontrol	Dokunmatik elektronik
Gecikmeli Kapatma Fonksiyonu	15 dakika
Klavye Kilidi	Evet (B tuşu 5 saniye)
Filtre Doyma Alarmı	Evet, metal filtre aşınması (100s) ve karbon (200s) için LED uyarısı
Hava Çıkış Çapı	150 mm veya 120 mm (redüktör ile)
Kurulum	Ankastre, emişli veya filtreli versiyon
Ocak Yüzeyine Minimum Mesafe	650 mm
Malzeme	Metal (davlumbaz gövdesi)
Bakım	Nemli bez ve nötr deterjanla dış temizlik

Sık sorulan sorular - X69453MV02 AEG

X69453MV02 davlumbazı nasıl kurulur?

Verilen montaj şemasını takip edin. Ana destekler için dikey eksenden 247 mm, ikincil destekler için 210 mm mesafede delikler açın. Dübelleri takın ve davlumbaz gövdesini asın. Yapılandırmanıza göre hava çıkışını emişli veya filtreli versiyonda bağlayın.

Emişli ve filtreli versiyon arasındaki fark nedir?

Emişli versiyonda hava bir kanal aracılığıyla dışarı atılır. Filtreli versiyonda hava aktif karbon filtreden geçirilerek mutfağa geri verilir. Filtreli versiyon için filtre kapağını ve yönlendirme ızgarasını takmalısınız.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Yaklaşık her 2 ayda bir veya yoğun kullanımda daha sık temizlenmelidir. Kollarını çekerek çıkarın ve yıkayın.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve her 4 ayda bir veya çok kullanılıyorsa daha sık değiştirilmelidir. 200 saat çalışmadan sonra bir LED yanıp sönerek doyduğunu belirtir.

Klavye kilidi nasıl etkinleştirilir?

Davlumbazın kapalı olduğundan emin olun, ardından B tuşuna 5 saniye basın. Tüm LED'ler iki kez yanıp sönerek onaylar. Devre dışı bırakmak için aynı işlemi tekrarlayın.

Filtre doyma LED'i yanarsa ne yapmalı?

H LED'i sabit yanıyorsa metal filtreler doymuştur (100s). Temizleyin. Yanıp sönüyorsa (200s) karbon filtre değiştirilmelidir. Bakımdan sonra alarmı sıfırlamak için H tuşuna 2 saniye basın.

Yoğun hız nasıl kullanılır?

Herhangi bir zamanda (motor kapalıyken bile) F tuşuna basın. Davlumbaz 5 dakika boyunca maksimum hızda çalışır, ardından otomatik olarak önceki hıza döner. Yoğun duman emisyonları için idealdir.

Davlumbaz dış hava çıkışı olmadan kullanılabilir mi?

Evet, filtreli versiyonda. Aktif karbon filtresini ve filtre kapağını takmalısınız. Hava geri dönüştürülür. Yanmalı cihazlar kullanıyorsanız odanın yeterince havalandırıldığından emin olun.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Güvenlik mesafesi ocak yüzeyi ile davlumbazın alt kısmı arasında en az 650 mm'dir. Yangın riskini önlemek için bu mesafeye uyun.

Davlumbaz elektrik bağlantısı nasıl yapılır?

Davlumbaz, en az 3 mm kontak açıklığı olan iki kutuplu bir anahtarla prize takılmalıdır. Voltajın etiket değerine uygun olduğundan emin olun. Topraklamanın standartlara uygun olduğundan emin olun.

KULLANIM KILAVUZU X69453MV02 AEG

Bu AEG ürününü seçtiğiniz için teşekkür ederiz. Bu ürünü, sıradan cihazlarda bulamayacağınız hayatı kolaylaştıran özellikler ve yenilikçi teknolojiler kullanarak, size uzun yıllar üstün performans vermesi için tasarladık. Lütfen, cihazınızdan en iyi şekilde yararlanabilmek için birkaç dakikanızı ayırarak bu belgeyi okuyun.

AKSESUARLAR VE SARF MALZEMELERİ

AEG İnternet mağazası, tüm AEG cihazlarınızı mükemmel durumda ve temiz kullanmanıza yardımcı olacak her şeyi bulabileceğiniz yerdir. Beklentilerinize uygun yüksek kalite standartlarında tasarlanan ve üretilen çeşitli aksesuarların yanı sıra, uzmanların kullandığı pişirme kaplarından çatal-bıçak sepetlerine, sabun tutuculardan narin çamaşır torbalarına kadar her şey...

Web mağazasını ziyaret edin: www.aeg-electrolux.com/shop

TR - TAVSİYELER VE ÖNERİLER - Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir. Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir. Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir. Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir. Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin. Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru ile davlumbazı baca bağlantısına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır. Davlumbazı yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın. Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) birlikte kullanılması halinde, çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır. Davlumbaz, mutfaktaki kokuların giderilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayın. Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayın. Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın. Alev yoğunluğunu, dumanı çıkan tencerenin altında kalacak şekilde ayarlayın, kenarları sarmadığından emin olun. Yağda kızartma tavaları kullanırken sürekli olarak takip edin. Aşırı ısınan yağ tutuşabilir. Kapak altında kıvılcımdan kaçının, yangın riski. Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edildikleri veya eğitilmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya bilgi ve tecrübesi olmayan kişiler tarafından kullanılamaz. Çocukların, aletle oynamadıklarından emin olmak için kontrol edilmeleri gerekir. Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın. Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (Yangın riski). Yağ tutucu filtreler: Bu filtreler bulaşık makinesinde ve normal kullanım koşullarında iki ayda bir, yoğun kullanım halinde ise daha sık yıkanmalıdır. Aktif karbonlu koku giderici filtreler: Aktif karbonlu koku giderici filtreler yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sık değiştirilmesi gerekir. Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin. Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak atılmaması ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına bırakılması gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız, çevre ve insan sağlığı üzerindeki olumsuz etkilerin bertaraf edilmesine katkıda bulunmuş olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.

Dikkat: Davlumbazın kurulumundan önce, koruyucu kılıfı çıkarınız (beyaz ve şeffaf).

ÖZELLİKLER

Boyutlar

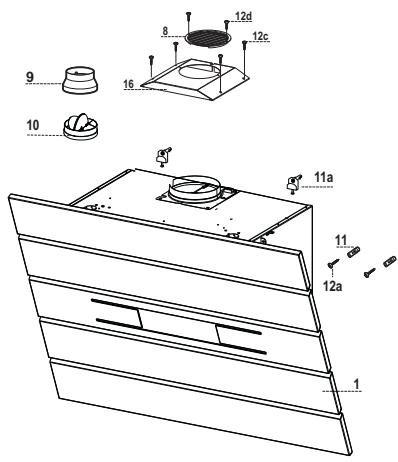

Parçalar

Ref. Miktar Ürün Aksami

1	1	Davlumbaz güvdesi buttünü: Kumandalar, İsk, Vantilator Grubu, Filtreler
8	1	Hava Çıkışına Yönlendirilmılzgara
9	1	Redüksiyon flanlı 0 150-120 mm
10	1	0 150 flanlıçek vana
16	1	Filtre edici kapak
Ref.MiktarKurulum Aksamı
11	2	Bağlanti Parçaları
11a	2	Bağlanti Parçaları SB 12/10
12a	2	Vida 4,2 x 44,4
12c	4	Vida 2,9 x 6,5
12d	2	Vida 2,9 x 9,5

Miktar Dokümantasyon

1	Kullanim Kitapçi

MONTAJ

Kenarların Delinmesi ve Askıların Sabitlenmesi

Kenar üzerinde çizin:

• Davlumbazın montajı için öngörülen bölgenin ortasında, tavana veya en yüksek yüksekliğe kadar dikey bir çizgi;
• Pişirme düzleminin min. 1.004 mm üstünde yatay bir çizgi. Referans dikey çizginin 247 mm sağında yatay çizgi üzerine bir nokta (1) işaretleyin.
• Bu işlemi, hizayı sağlayarak karşı tarafa da tekrarlayın.
• Belirtildiği şekilde, referans dikey çizginin 210 mm, ve pişirme düzleminin 482 mm üstüne bir referans nokta (2) işaretleyin.
• Bu işlemi, hizayı sağlayarak karşı tarafta da tekrarlayın.
• İşaretli noktaları (1) 12 mm delin. İşaretli noktaları (2) 8 mm delin. 11a askılı bağlantı parçalarını deliklere (1) yerleştirin ve vidalayın. 11 numaralı dübelleri deliklere (2) yerleştirin.

Dekoratif baca montajı için: (İsteğe Bağlı)

• Askı 7.2.1'i belirtilen şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak, tavana veya en üst yüksekliğe 1-2 mm mesafede dayayın.
• Askı deliklerinin ortasını işaretleyin.
• Askı 7.2.1'i şekilde gösterildiği gibi, ortasını (çentik) referans dikey çizgiye hizalayarak, ilk askının altına X mm'de dayandırın (X = donanımdaki Üst Baca yüksekliği).
• Askı deliklerinin ortasını işaretleyin. İşaretli noktaları 8 mm delin. 11 numaralı dübelleri deliklere yerleştirin.
• Askıları, donanımdaki 12a (4,2 x 44,4) vidalarını kullanarak sabitleyin.

DAVLUMBAZ GÖVDESİNİN MONTAJI

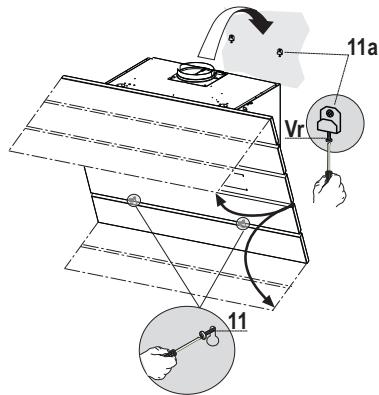

• Davlumbazın emme panelini açın ve tekrar kapanması için sol ön taraftaki kolu gövdeye sabitleyin.
• Emme panelinin sol altındaki sabitleme pimini ve seksiyon-tarak kilidini sökün ve çıkarın.
• Yağ önleyici filtreleri uygun kulplarından tutarak çıkarın.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayın.
• Davlumbaz gövdesini 2 adet 11a askısına takın.
• Davlumbaz gövdesi içinden, davlumbaz gövdesini hizalamak için Vr vidalarla oynayın.
• Güvenlik vidalarını (11) vidalayın. Emme panellerini kapatın.

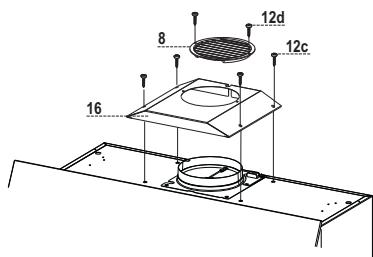

• Hava çıkışı üzerindeki filtre kapağını dört adet 12c (2,9 x 6,5) vidasını kullanarak vidalayın.
• Verilen iki adet 12d (2,9 x 9,5) vidası ile devirdaim edilen hava çıkış istikamet ayarlı ızgarasını tespit edin.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken, temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.

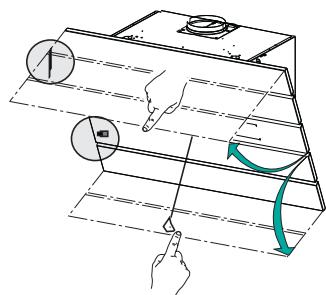

• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

KULLANIM

Tuş	İslev	Led
A	Işkı açar ve kapatir. Davlumbaz kapalı durumdayken ve filtre alarmı etkinmiş 5 saniye kadil basili tutulduğunda:Aktif Karbon Filtresinin doygundayk alarmı etkinlestir. Aktif Karbon Filresinin doygundayk alarmı devreDMI birakır.	Açık ya da Kapali H tuşu 2 kez yanıp)söner H tuşu 1 kez yanıp)söner
B	Motoru durdurur. 5 saniye basili tutulduğunda Davlumbazın Klavye Blok Etme Modunu etkinlestir. Tupa 5 saniye basilarık devreden erfolklıntı.	Açık ya da Kapali Tüm Ledler iki kez yanıp)söner ve Klavye Blok Etme Modu esnasinda Ledler sirayla yanmaya besteht. Tüm ledler bir kez yanıp)söner
C	Hz biri etkinlestirir	Açık.
D	Hz ikiyi etkinlestirir	Açık.
E	Hz üçü etkinlestirir	Açık.
F	Motor kapalıyken de, herhangi bir hizdan yüzungan hitsa.Since, bu hiz 5 dakika zaman ayaları, bu surenin bitmesiyle system daha önceden ayarlanan hitsa gerı)döner. Pişirme anindaki dumanı fazla Yayilması engellemek:içın uygundur.Tupa basaram yea Motoru kapatarak devreDMI birakır.	Açık.
G	Motorun ve 15 dakikaGPCmeli olarak Aydinlatmanı otomatik olarak sondereğülmesi etkinlestirir. Geri kalan kokularin yok edilmesi:içın uygundur, motoru kapatmak vya duğmeyebasmak sureti ile devreDMI birakır. Davlumbaz (Motor+Işkı)kapalı durumdayken ve filtre alarmı etkindehyden 5 saniye kadil basili tutulduğunda: Telekumanda etkinlestirir. Telekumanda devreden erfolklıntı.	Açık. C+B tuşu 2 kez yanıp)söner C+B tuşu 1 kez yanıp)söner
H	Tuşa)yakkı 2 saniye basilarık Filtre doygundayk alarmı resetlenir.	100 Çalıkmaconutanda, Metal Filtrelerin doygundayk bulerden damla sembolü,görüntülenir. 200 Çalıkmaconutanda,Aktif Karbonlu Filtrele-rin doygundayk bulerden Led yanıp)söner.
