X69453MV02 - Forno embutido AEG - Manual de utilização gratuito

Tipo de produto	Exaustor embutido
Marca	AEG
Modelo	X69453MV02
Alimentação elétrica	220-240 V, frequência 50/60 Hz
Potência do motor	200 W (estimativa)
Número de velocidades	3 velocidades + velocidade intensiva
Velocidade intensiva	5 minutos, retorno automático à velocidade anterior
Iluminação	LED integrada
Tipo de filtro	Filtro de gordura metálico lavável + filtro de carvão ativado (opcional)
Filtro de gordura	Lavável na máquina de lavar louça, a cada 2 meses
Filtro de carvão	Não lavável, substituir a cada 4 meses
Comando	Eletrônico de toques
Função desligamento programado	15 minutos
Bloqueio do teclado	Sim (tecla B 5 segundos)
Alarme de saturação dos filtros	Sim, LED indicando desgaste dos filtros metálicos (100h) e carvão (200h)
Diâmetro da saída de ar	150 mm ou 120 mm (com redutor)
Instalação	Embutido, versão aspirante ou filtrante
Distância mínima ao plano de cozimento	650 mm
Material	Metal (corpo do exaustor)
Manutenção	Limpeza externa com pano úmido e detergente neutro

Perguntas frequentes - X69453MV02 AEG

Como instalar o exaustor X69453MV02?

Siga o esquema de instalação fornecido. Faça os furos nas distâncias indicadas (247 mm do eixo vertical para os suportes principais, 210 mm para os suportes secundários). Fixe as buchas e pendure o corpo do exaustor. Conecte a saída de ar na versão aspiradora ou filtrante de acordo com sua configuração.

Qual é a diferença entre versão aspirante e filtrante?

Na versão aspirante, o ar é evacuado para o exterior através de um duto. Na versão filtrante, o ar é reciclado através de um filtro de carvão ativado e depois devolvido à cozinha. Para a versão filtrante, você deve instalar a tampa filtrante e a grade orientada.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são laváveis na máquina de lavar louça. Devem ser limpos aproximadamente a cada 2 meses, ou mais frequentemente em caso de uso intensivo. Remova-os acionando as alças e lave-os.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 4 meses, ou mais frequentemente se o exaustor for muito utilizado. Um LED pisca após 200 horas de funcionamento para indicar sua saturação.

Como ativar o bloqueio do teclado?

Certifique-se de que o exaustor esteja desligado, depois pressione a tecla B por 5 segundos. Todos os LEDs piscam duas vezes para confirmar a ativação. Para desativar, repita a mesma operação.

O que fazer se o LED de saturação dos filtros acender?

Se o LED H estiver aceso fixo, os filtros metálicos estão saturados (após 100h). Limpe-os. Se piscar (após 200h), o filtro de carvão deve ser substituído. Após a manutenção, pressione a tecla H por 2 segundos para redefinir o alarme.

Como usar a velocidade intensiva?

Pressione a tecla F a qualquer momento (mesmo com o motor desligado). O exaustor funciona na velocidade máxima por 5 minutos e depois retorna automaticamente à velocidade anterior. Ideal para fortes emissões de fumaça.

Pode-se usar o exaustor sem saída externa?

Sim, na versão filtrante. Você deve instalar o filtro de carvão ativado e a tampa filtrante. O ar é então reciclado. Certifique-se de que o ambiente esteja adequadamente ventilado se estiver usando aparelhos a combustão.

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima de segurança é de 650 mm entre o plano de cozimento e a parte inferior do exaustor. Respeite essa distância para evitar riscos de incêndio.

Como conectar eletricamente o exaustor?

O exaustor deve ser conectado a uma tomada elétrica com um interruptor bipolar (abertura de contatos de pelo menos 3 mm). Verifique se a tensão corresponde à indicada na placa de identificação. Certifique-se de que o aterramento esteja de acordo com as normas.

MANUAL DE UTILIZADOR X69453MV02 AEG

Obrigado por escolher este produto AEG. Criamo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler durante alguns instantes para tirar o maior partido do produto.

ACESSÓRIOS E CONSUMÍVEIS

Na loja web AEG, encontrará tudo aquilo de que necessita para manter os seus aparelhos AEG imaculados e a funcionar na perfeição. A par de uma vasta gama de acessórios projetados e concebidos de acordo com os padrões de elevada qualidade que esperaria, de utensílios de cozinha especializados a cestos de talheres, de suportes para garrafas a delicados sacos para roupa...

Visite a loja online em: www.aeg-electrolux.com/shop

PT - CONSELHOS E SUGESTÕES - Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. O fabricante declina toda e qualquer responsabilidade por danos decorrentes de uma instalação não correta ou feita não em conformidade com as normas da boa técnica. A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm. Verifique que a tensão da rede coincide com a indicação na placa de características aplicada no inferior do exaustor. Para os aparelhos de Classe I, certifique-se que a instalação doméstica garante uma descarga correta à terra. Ligue o exaustor à saída do ar aspirado realizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível. Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...). Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acionados pela corrente elétrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar a ventilação suficiente do espaço. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria. As chamas de forte intensidade não devem ficar descobertas quando o exaustor estiver a funcionar. Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas. Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se. Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio! Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas física, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilizarem o aparelho por pessoas responsáveis pela respetiva segurança. As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho. Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral. Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio). Filtros antigordura Z Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade. - Filtro anti-odor W Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade. Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha seletiva para a reciclagem de equipamento elétrico e eletrónico. Ao garantir uma eliminação adequada deste produto, irá evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. Para obter informações mais pormenorizadas sobre a reciclagem do produto, contacte os serviços municipalizados locais, o centro de recolha seletiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Ligue o exaustor à rede de alimentação elétrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

Atenção: Antes de instalar o exaustor, retire as películas de proteção (branca e transparente).

CARACTERÍSTICAS

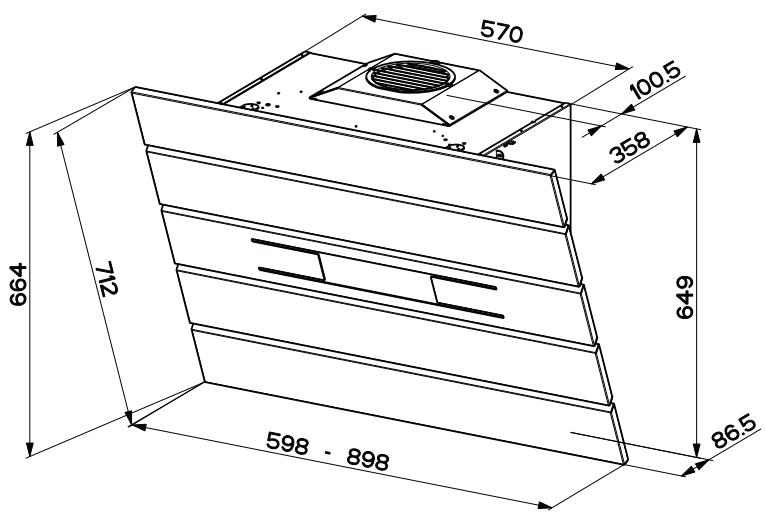

Dimensões

Componentes

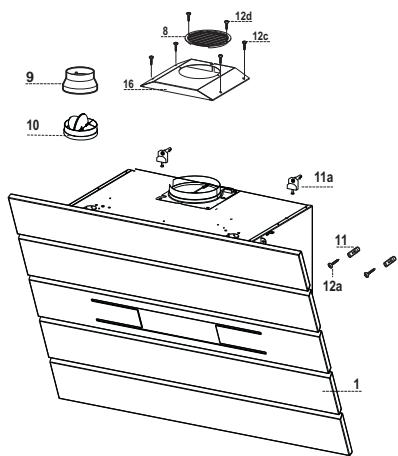

1 1 Corpo do exaustor equipado com: comandos, iluminação, grupo ventilador e filtros 8 1 Grade direcionada de saída do ar 9 1 Flange de redução Ø 150-120 mm 10 1 Flange Ø 150 cm válvula de não retorno 16 1 Tampa filtrante

Ref. Qtd. Componentes de instalação

11 2 Buchas 11a 2 Buchas SB 12/10 12a 2 Parafusos 4,2 x 44,4 12c 4 Parafusos 2,9 x 6,5 12d 2 Parafusos 2,9 x 9,5

Qtd. Documentação

1 Livro de instruções

INSTALAÇÃO

Perfuração da parede e fixação dos suportes

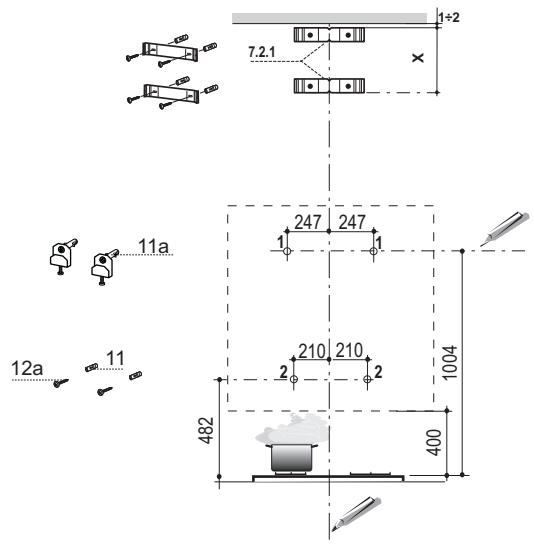

Marque na parede:

• Uma linha vertical até ao teto ou ao limite superior, a meio da zona prevista para a montagem do exaustor;
• Uma linha horizontal, pelo menos, 1004 mm acima da placa de fogo.
• Marque um ponto (1) sobre a linha horizontal, 247 mm à direita da linha de referência vertical.
• Repita a operação do lado oposto, verificando a nivelação.
• Marque um ponto de referência (2) como indicado, a 210 mm de distância da linha de referência vertical e 482 mm acima da placa do fogão.
• Repita a operação do lado oposto, verificando a nivelação.
• Com uma broca de diâmetro 12 mm, fure os pontos (1) marcados.
• Com uma broca de 0,8 mm, fure os pontos (2) marcados.
• Introduza as buchas com suporte 11a nos furos (1) e aperte.
• Introduza a bucha 11 nos furos (2).

Para instalação com chaminé decorativa: (Opcional)

• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do teto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida), alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Com uma broca de 0,8 mm, fure os pontos marcados.
• Introduza as buchas 11 nos furos. Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos de série.

MONTAGEM DO CORPO DO EXAUSTOR

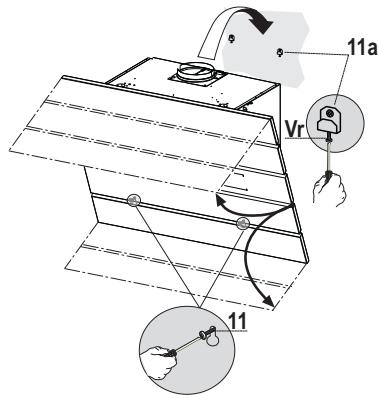

• Abra o painel de aspiração superior e, com a haste, bloqueie-o do lado esquerdo ao corpo do exaustor de modo que não se feche.
• Desbloqueie o painel de aspiração inferior, removendo o perno de fixação do lado esquerdo, e abra-o.
• Retire os filtros antigordura, operando nos manípulos próprios.
• Ajuste os parafusos Vr dos suportes 11a, no início da respectiva excursão.
• Prenda o corpo do exaustor aos dois suportes 11a.
• Trabalhando da parte interior do corpo do exaustor, ajuste os parafusos Vr, para nivelar o corpo do exaustor.
• Aperte os parafusos de segurança 11.
• Feche de novo os painéis de aspiração.

SISTEMA DE EXAUSTÃO DO AR VERSÃO COM CONDUTA

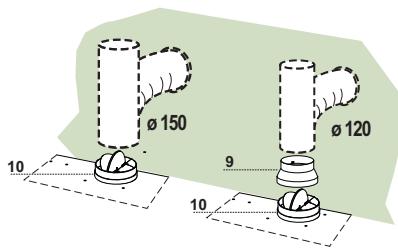

Quando instalar a versão com conduta, ligue o extractor à chaminé utilizando um tubo flexível ou um tubo rígido de Ø 150 ou 120 mm, sendo a escolha deixada ao critério do responsável pela instalação.

• Para instalar o registo de tiragem 10.
• Para instalar uma ligação de exaustão de ar de Ø 120 mm, introduza a flange redutora 9 no registo de tiragem 10. Fixe o tubo na posição correcta utilizando grampos para tubos em quantidade suficiente (não fornecidos).
• Retire quaisquer filtros de carvão activado que estejam instalados.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

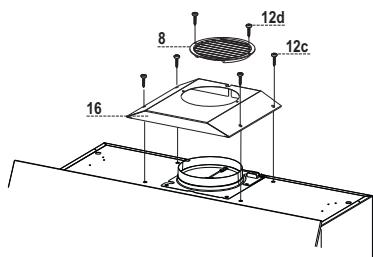

• Enrosque a tampa filtrante na saída de ar, utilizando quatro parafusos 12c (2,9 x 6,5). Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12d (2,9 x 9,5) fornecidos com o aparelho.

LIGAÇÃO ELÉTRICA

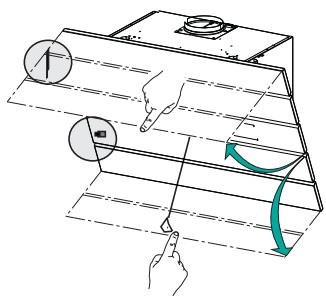

• Ligue o extrator à alimentação utilizando um interruptor de dois polos com uma folga de contato de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está corretamente instalado na tomada existente do lado do ventilador.

UTILIZAÇÃO

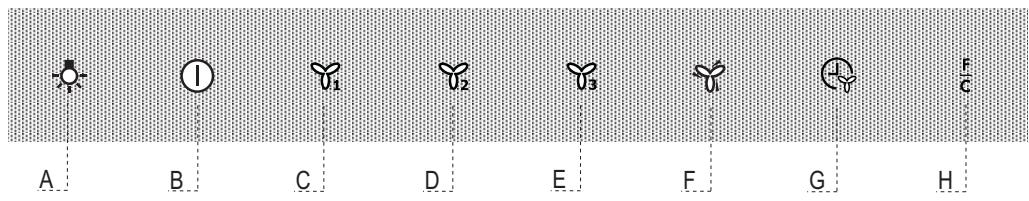

Tecla	Função	Led
A	Liga e desliga oSYSTEMA de illuminaçao.Se for pressionado durante 5 segundos com o exaustor desligado e sem os alarmes dos filtros activos, provocar:Activação do alarme de saturação dos filtros de carvão activo.Desactivação do alarme de saturação dos filtros de carvão activo.	Aceso ou apagado.2 piscadelas do Led da tecla H.1 piscadela do Led da tecla H.
B	Desligo o motor.Se for pressionado durante 5 segundos com o esausto desligado,activar o modoBloquear teclado.Desactivar-se-á pressionando a tecla 5 segundos.	Aceso ou apagado.Todos os led piscam 2 vezes e durante obloqueio do teclado os led acender-se-ão eapagar-se-ão todos, um por um, sucessiva-mente.Todos os led piscam uma vez
C	Activa a velocidade I.	Aceso.
D	Activa a velocidade II.	Aceso.
E	Activa a velocidade III.	Aceso.
F	Activa a velocidade intensiva,ckaqual for a velocidade com que o motor estiver a funcional, ou mesmo parado.Esta velocidade funciona durante um determinado periodo detempo limitado, 5 minutos, decorrido o qual oSYSTEMA regressa àveloculdade definida anteriormente.Endevidaca para condições de maior emissão de fumos de coze-dura.Desactivar-se-á, pressionando novamente a tecla ou o motor.	Aceso.
G	Activa o desligamento automatico, em deterido, do motor e doSYSTEMA de illuminaçao que,deste modo, se realizará 15 minutos mais tarde;.Esta função é indicada para completing a eliminação dos odores residuais. Pode ser desactivada pressionando a tecla respectiva ou desligando o motor.Se for pressionado durante 5 segundos com o exaustor desligado(motor e luzes) e sem os alarmes dos filtros activos, provocar:Activação do telecomando.Desactivação do telecomando.	Aceso.2 piscadelas do led das teclas C + B1 piscadela do led das teclas C + B
H	Se for pressionada com o exaustor desligado, durante circa de 2segundos, fará o Reset do alarme de saturação dos filtros.	Após 100 horas de functimento, o led ficaaceso fixo, para sinlarizar a saturação dos filtrosde metal.Após 200 horas de functimento o led pisca,para sinlarizar a saturação dos filtros de carvão activo.
