| Tipo di prodotto | Cappa aspirante da incasso |
| Marca | AEG |
| Modello | X69453MV02 |
| Alimentazione elettrica | 220-240 V, frequenza 50/60 Hz |
| Potenza motore | 200 W (stima) |
| Numero di velocità | 3 velocità + velocità intensiva |
| Velocità intensiva | 5 minuti, ritorno automatico alla velocità precedente |
| Illuminazione | LED integrata |
| Tipo di filtro | Filtro antigrasso metallico lavabile + filtro a carbone attivo (opzionale) |
| Filtro antigrasso | Lavabile in lavastoviglie, ogni 2 mesi |
| Filtro a carbone | Non lavabile, sostituire ogni 4 mesi |
| Comando | Elettronico a tasti |
| Funzione spegnimento ritardato | 15 minuti |
| Blocco tastiera | Sì (tasto B per 5 secondi) |
| Allarme saturazione filtri | Sì, LED segnala usura filtri metallici (100h) e carbone (200h) |
| Diametro uscita aria | 150 mm o 120 mm (con riduttore) |
| Installazione | Da incasso, versione aspirante o filtrante |
| Distanza minima dal piano cottura | 650 mm |
| Materiale | Metallo (corpo cappa) |
| Manutenzione | Pulizia esterna con panno umido e detergente neutro |
Domande frequenti - X69453MV02 AEG
Domande degli utenti su X69453MV02 AEG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Forno da incasso in formato PDF gratuitamente! Trova il tuo manuale X69453MV02 - AEG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. X69453MV02 del marchio AEG.
MANUALE UTENTE X69453MV02 AEG
PER RISULTATI PERFETTI
Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo a dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.
ACCESSORI E PRODOTTI DI CONSUMO
All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi per biancheria delicati...

Visitate il webshop all'indirizzo: www.aeg-electrolux.com/shop
IT - CONSIGLI E SUGGERIMENTI - Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. Il produttore declina qualunque responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte. La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm. Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa. Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra. Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile. Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai un uso improprio della cappa. Non lasciare fiamme libere a forte intensità sotto la cappa in funzione. Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole. Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sulla cappa da cucina; pericolo d'incendio. Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio. Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale. Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio). Filtri antigrasso: sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 anni circa di utilizzo o più frequentemente, per un uso particolarmente intenso. Filtri anti-odori al carbone attivo: il filtro anti-odori al carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 anni circa di utilizzo o più frequentemente, per un uso particolarmente intenso. Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
Attenzione: prima di installare la cappa, togliere le pellicole di protezione (bianca e trasparente).
CARATTERISTICHE

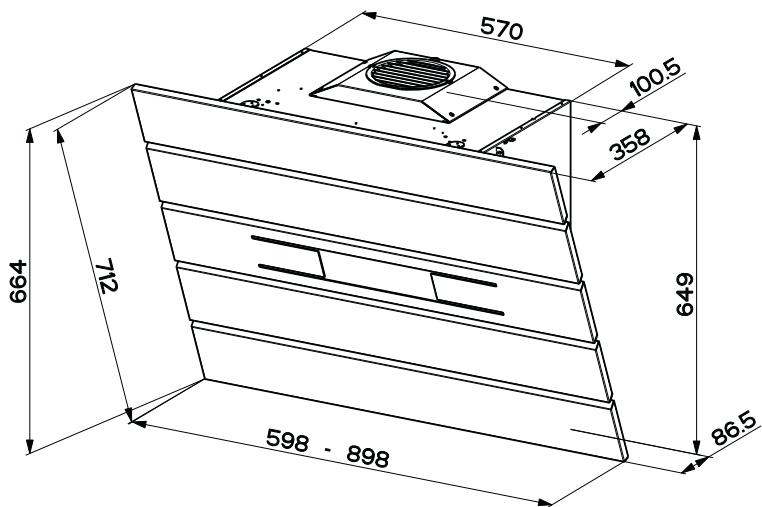

Ingombro

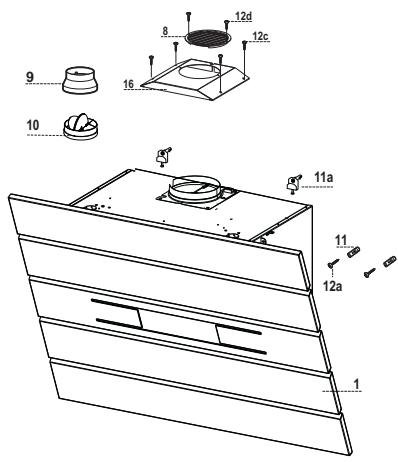

Componenti
Rif. Q.tà Componenti di prodotto
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 8 | 1 | Griglia direzionata Uscita Aria |
| 9 | 1 | Flangia di Riduzione ø 150-120 mm |
| 10 | 1 | Flangia ø 150 con valvola di non ri-torno |
| 16 | 1 | Coperchio filtrante |
Rif. Q.tà Componenti di installazione
| 11 2 | Tasselli |
| 11a 2 | Tasselli SB 12/10 |
| 12a 2 | Viti 4,2 x 44,4 |
| 12c 4 | Viti 2,9 x 6,5 |
| 12d 2 | Viti 2,9 x 9,5 |
| Q.tà | Documentazione |
| 1 | Libretto Istruzioni |

INSTALLAZIONE

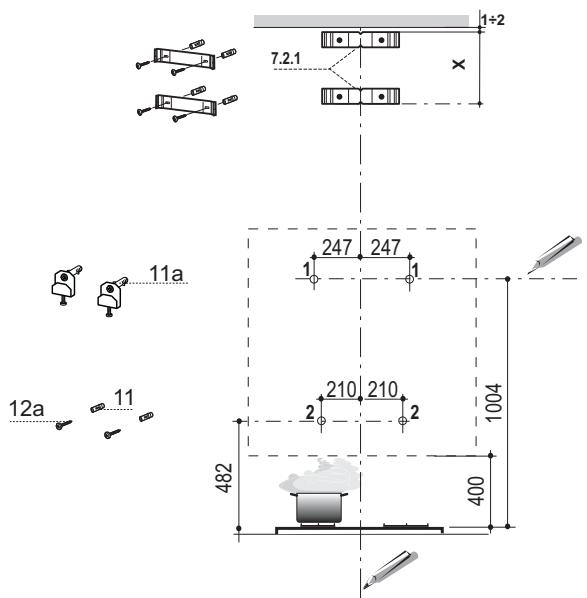

Foratura parete e fissaggio staffe
Tracciare sulla parete:
- una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa;
- una linea orizzontale a 1004 mm min. sopra il piano di cottura.
- Segnare un punto (1) sulla linea orizzontale a 247 mm alla destra della linea verticale di riferimento. Ripetere questa operazione alla parte opposta, verificandone il livellamento.
- Segnare come indicato, un punto di riferimento (2) a 210 mm dalla linea verticale di riferimento, e 482 mm sopra il piano di cottura. Ripetere questa operazione alla parte opposta, verificandone il livellamento.
- Forare Ø 12 mm i punti (1) segnati.
- Forare Ø 8 mm i punti (2) segnati.
- Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
- Inserire il tassello 11 nei fori (2).
Per installazione con camino decorativo: (Opzionale)
- Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale di riferimento.
- Segnare i centri dei fori della staffa.
- Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza camino superiore in dotazione), allineando il suo centro (intagli) sulla linea verticale di riferimento.
- Segnare i centri dei fori della staffa. Forare Ø 8 mm i punti segnati.
- Inserire i tasselli 11 nei fori.
- Fissare le staffe utilizzando le viti 12a (4,2 × 44,4) in dotazione.

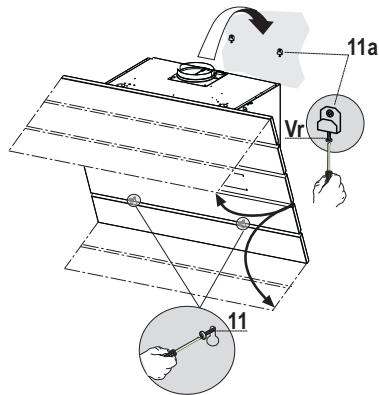

MONTAGGIO CORPO CAPPA
- Aprire il pannello aspirante superiore e bloccarlo sulla sinistra con l'astina al corpo cappa affinché non si richiuda.
- Sbloccare togliendo il perno di fissaggio sulla sinistra, il pannello aspirante inferiore ed aprirlo.
- Togliere i filtri antigrasso agendo sulle apposite maniglie.
- Regolare le due viti Vr delle staffe 11a ad inizio corsa.
- Agganciare il corpo cappa alle 2 staffe 11a.
- Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
- Avvitare le viti di sicurezza 11.
- Richiudere i pannelli aspiranti.

COLLEGAMENTI

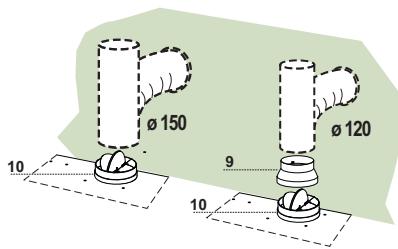

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 150 o 120 mm, la cui scelta è lasciata all'installatore.
Collegamento tubo 150
- Inserire la Flangia Ø 150 10 sull'Uscita del Corpo Cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Collegamento tubo 120
- Per collegamento con tubo Ø120 mm, inserire la Flangia di riduzione 9 sulla flangia Ø 150 10 precedentemente installata.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

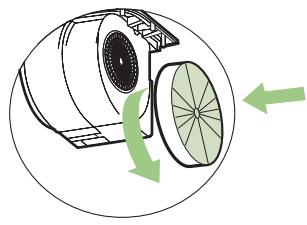

- In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

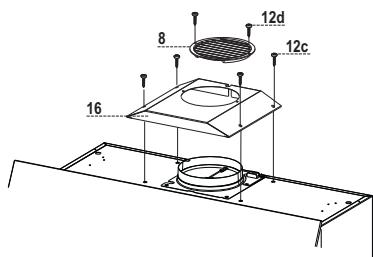

USCITA ARIA VERSIONE FILTRANTE
- Avvitare il coperchio filtrante sull'uscita aria, utilizzando quattro viti 12c (2,9 x 6,5).
- Fissare la griglia direzionata 8 sull'uscita dell'aria riciclata con 2 viti 12d (2,9 x 9,5) in dotazione.


COLLEGAMENTO ELETTRICO
- Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.

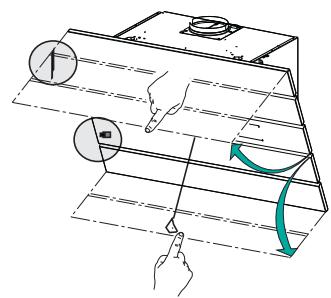

- Rimuovere i filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del cavo di alimentazione sia correttamente inserito nella presa dell'aspiratore.







USO
| Tasto | Funzione | Led |
| A | Accende e spegne l'impianto di illuminazione. Premuto per 5 Secondi a Cappa spenta e senza allarmi filtrin corso effettua: Attivazione dell'allarme saturazione Filtri al Carbone Attivo. Disattivazione dell'allarme saturazione Filtri al Carbone Attivo. | Acceso o Spento. 2 Lampeggi Led tasto H. 1 Lampeggio Led tasto H. |
| B | Spegne il Motore. Se premuto per 5 Secondi a Cappa spenta Attiva la modalità Blocco Tastiera. Si disattiva premendo il tasto per 5 Secondi. | Acceso o Spento. Tutti i Led Lampeggiano 2 Volte e durante il Blocco Tastiera i Led ese-guono una sequenza di accensione. Tutti i Led Lampeggiano 1 Volta |
| C | Attiva la prima velocità. | Acceso. |
| D | Attiva la seconda velocità. | Acceso. |
| E | Attiva la terza velocità. | Acceso. |
| F | Attiva la velocità intensiva da qualiasi velocità o da motore spento, tale velocità è temporizzata a 5 minuti, al termine del tempo ilsystema ritorna alla velocità precedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. Si Disattiva premendo il Tasto o Spagnendo il Motore. | Acceso. |
| G | Attiva lo spegnimento automatico ridardato del Motore e dell'Impianto di Iluminazione di 15 minuti. Adatto per completare l'eliminazione di odori residui, si disattiva premendo il tasto o spegnendo il motore. Premuto per 5 Secondi a Cappa spenta(Motore+Luci) e alla allarmi filtrin corso effettua: Attivazione del Telecomando. Disattivazione del Telecomando. | Acceso. 2 Lampeggi Led tasto C + B 1 Lampeggi Led tasto C + B |
| H | Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 2 Secondi a Cappa Spenta. | Dopo 100 ore di Funzionamento il Led è Acceso Fisso per segnalare la saturatione dei Filtri Metallici. Dopo 200 ore di Funzionamento il Led Lampeggia per segnalare la saturatione dei Filtri al Carbone Attivo. |
