ACCESSOIRES ET CONSOMMABLES Dans la boutique en ligne d'AEG, vous trouverez tout ce qu'il vous faut pour que vos appareils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires conçus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des porte-bouteilles aux sacs à linge délicats... Visit the webshop at: www.aeg-electrolux.com/shop

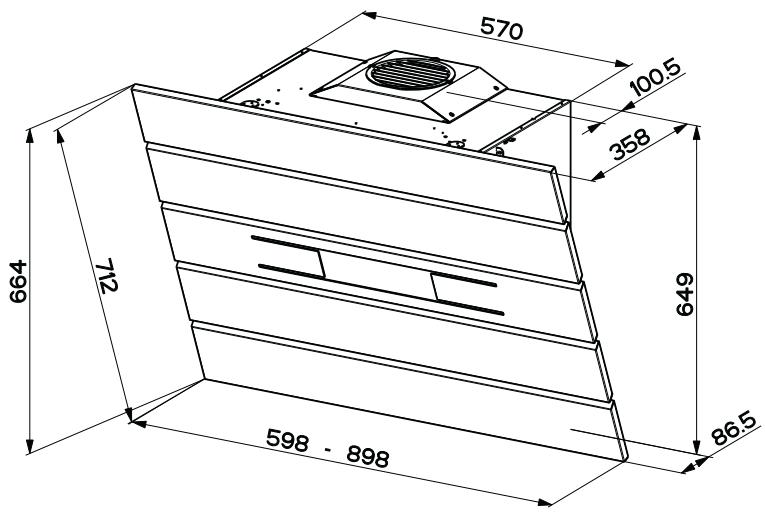

Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. Attention : Retirez les films de protection (blanc et transparent) avant d’installer la hotte.

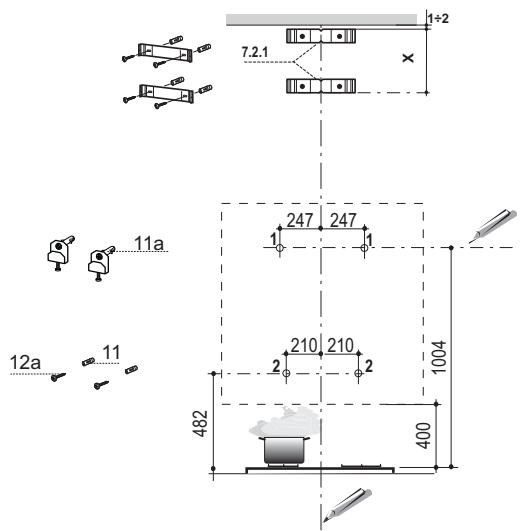

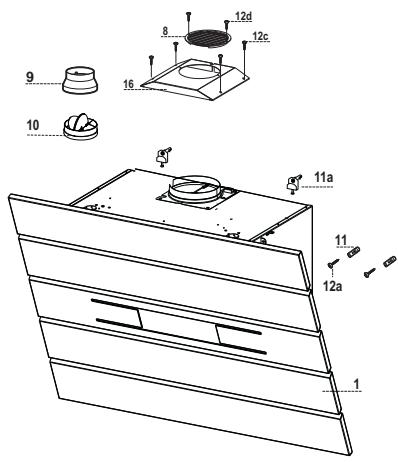

• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence. • Répéter cette opération de l’autre côté et vérifier la mise à niveau. • Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson. • Répéter cette opération de l’autre côté et vérifier la mise à niveau. • Percer les points marqués (1) avec une mèche de ø 12 mm. • Percer les points marqués (2) avec une mèche de ø 8 mm. • Mettre les chevilles avec le support 11a dans les trous (1) et visser. • Insérer les chevilles 11 dans les trous (2). Pour installation avec cheminée décorative : (Option) • Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence. • Marquer les centres des trous du support. • Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de référence. • Marquer les centres des trous du support. • Percer les points marqués avec une mèche de ø 8 mm. • Insérer les chevilles 11 dans les trous. • Fixer les supports à l’aide des vis 12a (4,2 x 44,4) fournies.

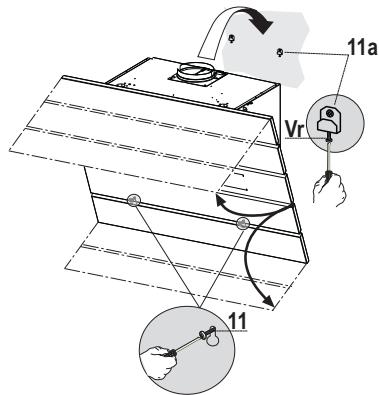

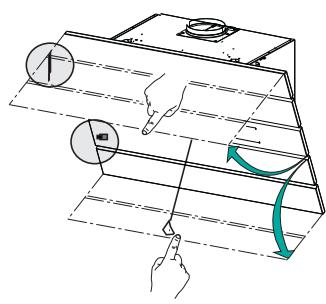

• Retirer les filtres à graisse en intervenant sur les poignées appropriées. • Régler les deux vis Vr, des brides 11a, en début de course. • Accrocher le corps de hotte aux 2 équerres 11a. • Intervenir sur les vis Vr en passant par l’intérieur du corps de hotte pour en régler le niveau. • Visser les vis de sécurité 11. • Refermer les panneaux aspirants.

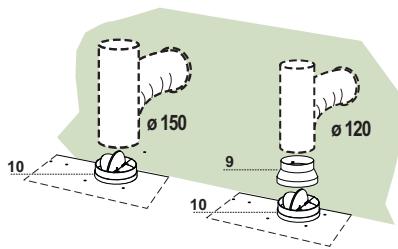

• Insérer la buse avec clapet 10. • Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

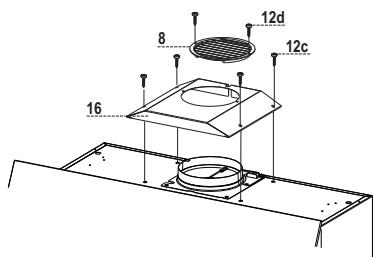

• Retirer les éventuels filtres anti-odeur au charbon actif.
Désactivation de l’alarme de saturation filtres à charbon actif.

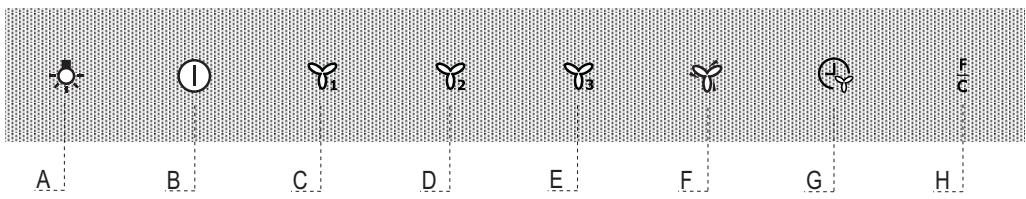

Appuyer pendant 5 secondes, la hotte étant éteinte, pour activer le mode de verrouillage du clavier.
Désactivation de la télécommande.
Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen. • Haak de afzuigkap aan de 2 beugels 11a. • Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen. • Draai de veiligheidsschroeven 11 aan. • Sluit de afzuigpanelen weer. LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur. Leiding van ø150 • De Toom met Klep 10 worden aangebracht. • Zet de leiding vast met geschikt leidingklemmen.Het benodigde materiaal wordt niet bij de wasemkap geleverd. Atención: Antes de instalar la campana, quitar las películas de protección (blanca y transparente).
• Marcar un punto (1) sobre la línea horizontal a 247 mm a la derecha de la línea vertical de referencia. • Repetir esta operación por la parte opuesta, verificando su nivelación. • Marcar como se indica, un punto de referencia (2) a 210 mm desde la línea vertical de referencia, y 482 mm sobre el plano de cocción. • Repetir esta operación por la parte opuesta, verificando su nivelación. • Perforar ø 12 mm los puntos (1) marcados. • Marcar los centros de los orificios de la brida. • Perforar ø 8 mm los puntos marcados. • Introducir los tacos 11 en los orificios. • Fijar las bridas utilizando los 2 tornillos 12a (4,2 x 44,4) en dotación. • Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación. Conexión mediante tubo de Ø 120 • Para conectarla mediante un tubo de Ø 120 mm, insertar la arandela de reducción 9 en la arandela Ø 150 10 que hemos colocado antes. • Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación. • En los dos casos, quitar el filtro antiolor al cabón activado si estubiera colocado.
