คู่มือผู้ใช้ VLUU PL150 그녀의다이어리 SAMSUNG

ข้อมูลเกี่ยวกับความปลอดภัยและสุขภาพ ข้อมูลเกี่ยวกับความปลอดภัยแ ละสุขภาพ………………………………… 2 ส่วนประกอบของกล้อง… ……………… 4 การตั้งค่ากล้อง…………………………… 5 อุปกรณ์ในกล่องบรรจุภัณฑ์… ………… การใส่แบตเตอรี่และการ์ดหน่วยค วามจำ… ………………………………… การชาร์จแบตเตอรี่……………………… การเปิดกล้อง… ………………………… การเลือกตัวเลือก…………………………

การจับภาพหรือวีดีโอ…………………… 8 การเล่นไฟล์……………………………… 9 การถ่ายโอนไฟล์ไปไว้ที่เครื่องพีซี (Windows)… ………………………… 10 ข้อมูลจำเพาะ… ……………………… 11

ห้ามใช้กล้องถ่ายรูปของคุณเมื่ออยู่ใกล้วัตถุไวไฟหรือก๊าซและของเหลว ที่มีการระเบิดได้ ห้ามใช้กล้องของคุณในบริเวณที่ใกล้เชื้อเพลิงหรือสารเคมีที่ติดไฟได้ ไม่ควรจัดเก็บหรือพกพาของเหลวที่ติดไฟได้ ก๊าซ หรือวัสดุที่ระเบิดได้ง่าย ไว้ในบริเวณเดียวกับกล้องหรืออุปกรณ์เสริม การเก็บกล้องให้ห่างจากเด็กเล็กและสัตว์เลี้ยง เก็บกล้องของคุณและอุปกรณ์เสริมทั้งหมดให้อยู่ในที่ห่างไกลจากเด็กเล็ก และสัตว์เลี้ยง เนื่องจากกล้องมีส่วนประกอบที่เป็นชิ้นเล็กๆ ซึ่งอาจทำให้ เกิดการสำลักติดคอได้หากกลืนเข้าไป ชิ้นส่วนที่ถอดได้และอุปกรณ์เสริม อาจเป็นอันตรายต่อร่างกายเช่นเดียวกัน การป้องกันไม่ให้เกิดอันตรายต่อสายตาของเป้าหมาย ห้ามใช้แฟลชในระยะใกล้ (ใกล้เกิน 1ม./3 ฟุต) กับคนและสัตว์ การใช้ แฟลชใกล้กับสายตาของเป้าหมายมากเกินไปอาจทำให้เกิดอันตราย ทั้งชั่วคราวหรือถาวรได้ TH-2 PL150_QSM_ASIA.indb 2 2010-01-13 오후 6:13:02 การจัดการและกำจัดแบตเตอรี่และเครื่องชาร์จด้วยความเอาใจใส่

• ควรใช้แบตเตอรี่และเครื่องชาร์จที่ผ่านการรับรองจากซัมซุงเท่านั้น การนำแบตเตอรี่และเครื่องชาร์จที่ใช้ด้วยกันไม่ได้มาใช้อาจ ก่อให้เกิดการบาดเจ็บหรือความเสียหายร้ายแรงกับกล้องของคุณ
• ไม่ควรวางแบตเตอรีห่ รือกล้องไว้บนหรือในอุปกรณ์ทำความร้อนต่างๆ เช่น เตาไมโครเวฟ หรืออุปกรณ์ที่มีการแผ่รังสี เป็นต้น เนื่องจาก แบตเตอรี่อาจระเบิดได้เมื่อเกิดความร้อนสูงเกินไป ข้อควรระวัง PL150_QSM_ASIA.indb 3 การป้องกันแบตเตอรี่ อุปกรณ์ชาร์จ และการ์ดหน่วยความจำ ไม่ให้เกิดความเสียหาย
• ไม่ควรวางแบตเตอรี่หรือการ์ดหน่วยความจำในบริเวณที่เย็นจัด หรือร้อนจัดจนเกินไป (อุณหภูมติ ำ่ กว่า 0 องศาเซลเซียส/32 องศาฟาเรนไฮต์ หรือสูงกว่า 40 องศาเซลเซียส/104 องศาฟาเรนไฮต์) อุณหภูมิที่สูงเกินไปอาจทำให้ความจุในการชาร์จกำลังไฟลดลง และทำให้การ์ดหน่วยความจำทำงานผิดปกติ
• ระวังอย่าให้การ์ดหน่วยความจำสัมผัสกับของเหลว ฝุ่นละออง หรือสารแปลกปลอม ถ้าการ์ดหน่วยความจำสกปรก ให้ใช้ผ้านุ่ม เช็ดก่อนใส่ไว้ในกล้องของคุณ

ควรใช้และเก็บกล้องด้วยความระมัดระวังและถูกวิธี

• อย่าให้กล้องเปียกน้ำ เพราะของเหลวอาจทำให้กล้องเสียหาย รุนแรง อย่าถือกล้องในขณะที่มือเปียก หากกล้องได้รับความเสียหาย จากน้ำอาจทำให้สิทธิในการรับประกันสินค้าจากผู้ผลิตของ คุณเป็นโมฆะ
• หลีกเลี่ยงการใช้หรือเก็บกล้องไว้ในบริเวณที่เต็มไปด้วยฝุ่นละออง สกปรก อับชืน้ หรือบริเวณทีไ่ ม่มกี ารระบายอากาศเพียงพอ เพือ่ ป้องกันไม่ให้ชิ้นส่วนที่ถอดได้และส่วนประกอบภายใน เกิดความเสียหาย

• ต่อสายหรืออะแดปเตอร์ และใส่แบตเตอรี่ รวมถึงการ์ดหน่วยความจำ ด้วยความระมัดระวัง การออกแรงกดทีข่ ว้ั ต่อ การต่อสายไม่ถกู วิธี หรือการใส่แบตเ ตอรีแ่ ละการ์ดหน่วยความจำไม่ถกู ต้องจะทำให้พอร์ท ขัว้ ต่อ และอุปการณ์เสริมเสียหาย
• อย่าใส่วัตถุแปลกปลอมลงในส่วนต่างๆ ช่อง หรือจุดต่างๆ ของกล้องที่สามารถเข้าถึงได้ เพราะการรับประกันจะไม่ครอบคลุม ความเสียหายประเภทนี้ TH-3 2010-01-13 오후 6:13:02 ส่วนประกอบของกล้อง

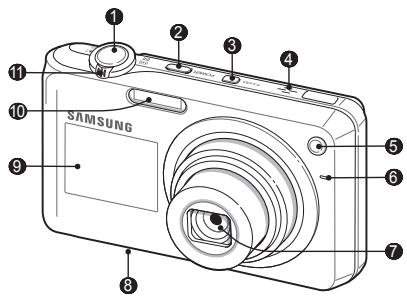

ปุ่มชัตเตอร์ ปุ่มเปิดปิดเครื่อง (POWER) ปุ่มจอ LCD ด้านหน้า ไฟช่วยเหลือ AF/ไฟตั้งเวลา

ฝารางแบตเตอรี่ หน้าจอด้านหน้า

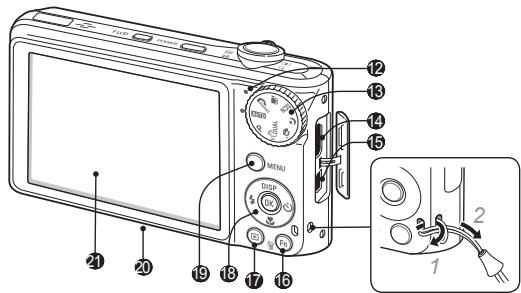

ไฟแสดงสถานะ แป้นเลือกโหมด พอร์ท USB และ A/V (ยอมรับสาย USB หรือสาย A/V) พอร์ท HDMI (ยอมรับสาย HDMI) ปุ่มฟังก์ชั่น ปุ่มเปิดเล่น ปุ่มเลื่อนตำแหน่ง/ปุ่มตกลง ที่ยึดขาตั้งกล้อง

TH-4 PL150_QSM_ASIA.indb 4 2010-01-13 오후 6:13:02 การตั้งค่ากล้อง อุปกรณ์ในกล่องบรรจุภัณฑ์

อะแดปเตอร์ AC/สาย USB ซีดีรอมคู่มือการใช้งาน คู่มือการเริ่มต้นใช้งานแบบด่วน แบตเตอรี่แบบชาร์จได้

อุปกรณ์เสริม ซองใส่กล้อง การ์ดหน่วยความจำ (microSD )

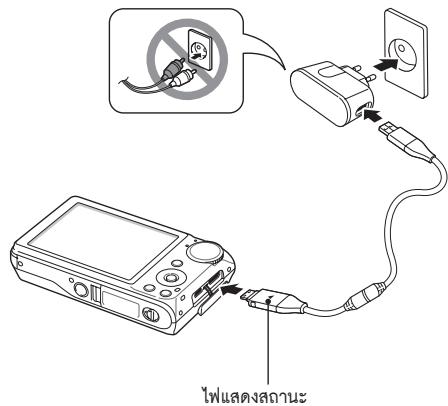

สาย A/V เครื่องชาร์จแบตเตอรี่ สาย HDMI TH-5 PL150_QSM_ASIA.indb 5 2010-01-13 오후 6:13:03 การตั้งค่ากล้อง การใส่แบตเตอรี่และการ์ดหน่วยความจำ การชาร์จแบตเตอรี่ อย่าลืมประจุถ่านก่อนใช้งานกล้อง

3 หันแบตเตอรี่ด้านที่มี โลโก้ของซัมซุงขึ้น ▼ การถอดแบตเตอรี่ 2 หันด้านที่มีผิวสัมผัส ▼ การถอดการ์ดหน่วยความจำ กดเบาๆ จนกว่าการ์ดจะหลุดออก จากกล้อง แล้วดึงการ์ดออกจากช่องใส่ ไฟแสดงสถานะ

• ▪ แดง: กำลังชาร์จแบตเตอรี่
• ▪ เขียว: ชาร์จแบตเตอรี่เต็มแล้ว TH-6 PL150_QSM_ASIA.indb 6 2010-01-13 오후 6:13:04 การเปิดกล้อง 1 กดปุ่ม [POWER]

หน้าจอการตั้งค่าเริ่มต้นจะปรากฏขึ้น เมื่อคุณเปิดกล้องเป็นครั้งแรก การเลือกตัวเลือก 1 ในโหมดถ่ายภาพ กด [m] 2 ใช้ปุ่มเลื่อนตำแหน่งเพื่อเลื่อนไปสู่ทางเลือกหรือเมนู

2 เลือกภาษา ตั้งค่าวันที่และเวลา จากนั้นเลือกไทม์โซน.

3 กดปุ่ม [o] เพื่อยืนยันตัวเลือกหรือเมนูที่มีแถบสีเน้น

ในการเลื่อนไปทางซ้ายหรือขวา ให้กดปุ่ม [F] หรือ [t] ในการเลื่อนขึ้นหรือลง ให้กดปุ่ม [D] หรือ [M] กดปุ่ม [m] อีกครั้งเพื่อกลับไปยังเมนูก่อนหน้า TH-7 PL150_QSM_ASIA.indb 7 2010-01-13 오후 6:13:04 การจับภาพหรือวีดีโอ

1 หมุนแป้นเลือกโหมด ไปที่ a 2 ปรับตำแหน่งของเป้าหมายในเฟรม 3 กด [ชัตเตอร์] ลงครึ่งหนึ่งเพื่อปรับโฟกัสอัตโนมัติ

เฟรมสีเขียวหมายถึงเป้าหมายอยู่ในโฟกัส การถ่ายภาพตัวคุณเองโดยใช้หน้าจอด้านหน้า หน้าจอด้านหน้าจะช่วยให้คุณถ่ายภาพตนเองได้ 1 ในโหมดถ่ายภาพ ให้กด [จอ LCD ด้านหน้า] สองครั้ง

เปิดหน้าจอด้านหน้าในโหมดถ่ายภาพตนเอง 4 กด [ชัตเตอร์] ลงจนสุดเพื่อถ่ายภาพ 2 กด [ชัตเตอร์] ลงครึ่งหนึ่งเพื่อปรับโฟกัส 3 กด [ชัตเตอร์] ลงจนสุดเพื่อถ่ายภาพ TH-8 PL150_QSM_ASIA.indb 8 2010-01-13 오후 6:13:04 การเล่นไฟล์ การบันทึกวิดีโอ การดูรูปถ่าย 1 หมุนแป้นเลือกโหมด ไปที่ v 2 ปรับตำแหน่งของเป้าหมายในเฟรม 3 กด [ชัตเตอร์]

1 กด [P] 2 กด [F] หรือ [t] เพื่อเลื่อนไปสู่ไฟล์ต่างๆ

กดค้างไว้เพื่อเลื่อนดูไฟล์อย่างรวดเร็ว กด [o] เพื่อหยุดชั่วขณะหรือเล่นต่อ 4 กด [ชัตเตอร์] อีกครั้งเพื่อหยุดบันทึก การดูวิดีโอ

จำนวนรูปถ่ายตามความละเอียดของภาพ (สำหรับ microSDTM ขนาด 1 GB)

ตัวเลขเหล่านี้ตรวจวัดภายใต้เงื่อนไขมาตรฐานของซัมซุง ซึ่งอาจแตกต่างกันไ ปขึ้นอยู่กับสภาวะในการถ่ายและการตั้งค่ากล้อง PL150_QSM_ASIA.indb 9 [F] [o] [t] ไปทางซ้ายหรือทางขวา

ความละเอียดของภาพ 4000 X 3000 3984 X 2656 3840 X 2160 3264 X 2448 2560 X 1920 2048 X 1536 1920 X 1080 1024 X 768 1 กด [P] 2 กด [o] 3 ใช้ปุ่มดังต่อไปนี้เพื่อควบคุมการเล่น สแกนย้อนกลับ หยุดหรือเล่นต่อ สแกนไปข้างหน้า ปรับระดับความดังของเสียง TH-9 2010-01-13 오후 6:13:05 การถ่ายโอนไฟล์ไปไว้ที่เครื่องพีซี (Windows) 1 เชื่อมต่อกล้องเข้ากับคอมพิวเตอร์ผ่านสาย USB 4 เลือก ใช่

ไฟล์ใหม่จะถูกถ่ายโอนไปที่คอมพิวเตอร์ของคุณ ตอนนี้ คุณสามารถใช้โปรแกรม Intelli-studio ได้แล้ว

ตรวจสอบให้แน่ใจว่าตัวเลือก ซอฟต์แวร์พีซี ถูกตั้งค่าไว้ที่ เปิด ในเมนูการตั้งค่า 2 เปิดกล้อง

คอมพิวเตอร์จดจำกล้องได้โดยอัตโนมัติ สำหรับระบบปฏิบัติการ Windows Vista ให้เลือก Run iStudio.exe จากหน้าต่าง AutoPlay 3 เลือกโฟลเดอร์บนคอมพิวเตอร์ของคุณเพื่อบันทึกไฟล์ใหม่

หากกล้องไม่มีไฟล์ใหม่ จะไม่มีหน้าต่างเพื่อให้บันทึกไฟล์ใ หม่ปรากฏขึ้น

เกี่ยวกับ Intelli-studio Intelli-studio เป็นโปรแกรมที่มีอยู่ภายในตัวกล้องที่ให้คุณสามารถ เล่นและแก้ไขไฟล์ได้ และคุณยังสามารถอัปโหลดไฟล์ขึ้นบนเว็บไซต์ อย่างเช่น Flickr หรือ YouTube ได้ TH-10 PL150_QSM_ASIA.indb 10 2010-01-13 오후 6:13:06 ข้อมูลจำเพาะ

• ประเภท: 1/2.33” (ประมาณ 7.79 มม.) CCD
• ความละเอียดของภาพ: ประมาณ 12.4 ล้านพิกเซล
• พิกเซลทั้งหมด: ประมาณ 12.7 ล้านพิกเซล
• ความยาวโฟกัส: เลนส์ Samsung f = 4.9 - 24.5 มม. (เทียบเท่ากับฟิล์ม 35 มม.: 27 - 135 มม.)

• ระยะ F-stop: F3.5 (W) - F5.9 (T)
• จอแสดงผลหลัก: 3.0" (ประมาณ 7.6 ซม.) QVGA (230 K)

• จอแสดงผลด้านหน้า: 1.5" (ประมาณ 3.8 ซม.) 61 K TFT LCD บโฟกัสอัตโนมัติ TTL (AF หลายจุด, AF กลาง, AF การตรวจจำหน้า, การค้นหาโฟกัส, การปรับโฟกัส AF การตรวจจำใบหน้าอัจฉริยะ)
• อัตโนมัต:ิ 1/8 - 1/2000 วินาที
• โปรแกรม: 1 - 1/2000 วินาที ความเร็วชัตเตอร์
• กลางคืน: 8 - 1/2000 วินาที
• หน่วยความจำภายใน: ประมาณ 30 MB
• หน่วยความจำภายนอก (อุปกรณ์เสริม): microSDTM การ์ด (รองรับสูงสุด 2 GB), microSDHCTM การ์ด (รองรับสูงสุด 8 GB) ความจุของหน่วยความจำภายในเครื่องอาจไม่ตรงกับที่ระบุไว้ด้านบน ขั้วต่อไฟ DC เข้า 20 ขา แบตเตอรี่แบบชาร์จได้ แบตเตอรี่ลิเธียมไอออน (SLB-07, 760 mAh) ขนาด (W x H x D) 99.2 x 59 x 19.9 มม.

136.6 กรัม (ไม่รวมแบตเตอรี่และการ์ดหน่วยความจำ)

อุณหภูมิการทำงาน 0 - 40 องศาเซลเซียส ความชื้นในการทำงาน 5 - 85 %
