คู่มือผู้ใช้ WB560 SAMSUNG

TH-2 ข้อมูลเกี่ยวกับความปลอดภัยและสุขภ

• ห้ามใช้กล้องถ่ายรูปของคุณเมื่ออยู่ใกล้วัตถุไวไฟหรือก๊าซและของเหล ว ที่มีการระเบิดได้ ห้ามใช้กล้องของคุณในบริเวณที่ใกล้เชื้อเพลิงหรือสารเคมีที่ติดไฟได้ ไม่ควรจัดเก็บหรือพกพาของเหลวที่ติดไฟได้ ก๊าซ หรือวัสดุที่ระเบิดได ้ง่ายไว้ในบริเวณเดียวกับกล้องหรืออุปกรณ์เสริม การเก็บกล้องให้ห่างจากเด็กเล็กและสัตว์เลี้ยง เก็บกล้องของคุณและอุปกรณ์เสริมทั้งหมดให้อยู่ในที่ห่างไกลจากเ ด็กเล็ก และสัตว์เลี้ยง เนื่องจากกล้องมีส่วนประกอบที่เป็นชิ้นเล็กๆ ซึ่งอาจทำให้ เกิดการสำลักติดคอได้หากกลืนเข้าไป ชิ้นส่วนที่ถอดได ้และอุปกรณ์เสริม อาจเป็นอันตรายต่อร่างกายเช่นเดียวกัน การป้องกันไม่ให้เกิดอันตรายต่อสายตาของเป้าหมาย ห้ามใช้แฟลชในระยะใกล้ (ใกล้เกิน 1ม./3 ฟุต) กับคนและสัตว์ การใช้ แฟลชใกล้กับสายตาของเป้าหมายมากเกินไปอาจทำให้เกิดอันตราย ทั้งชั่วคราวหรือถาวรได้ ข้อมูลเกี่ยวกับความปลอดภัย และสุขภาพ p. 2
• ส่วนประกอบของกล้องa p. 4
• การตั้งค่ากล้อง p. 5
• อุปกรณ์ในกล่องบรรจุภัณฑ์ p. 5
• การใส่แบตเตอรี่และการ์ด หน่วยความจำ p. 6
• การชาร์จแบตเตอรี่ p. 6
• การเปิดกล้อง p. 7
• การเลือกตัวเลือก p. 7
• การจับภาพหรือวีดีโอ p. 8
• การเล่นไฟล์ p. 9
• การถ่ายโอนไฟล์ไปไว้ที่เครื่องพีซี (Windows) p. 10
• ข้อมูลจำเพาะ p. 11

การต่อสายไม่ถูกวิธี หรือการใส่แบตเตอรี่และการ์ดหน่วยควา มจำ ไม่ถูกต้องจะทำให้พอร์ท ขั้วต่อ และอุปกรณ์เสริมเสียหาย อย่าใส่วัตถุแปลกปลอมลงในส่วนต่างๆ ช่อง หรือจุดต่างๆ ของกล้องท ี่สามารถเข้าถึงได้ เพราะการรับประกันจะไม่ครอบค ลุม ความเสียหายประเภทนี้ การป้องกันแบตเตอรี่ อุปกรณ์ชาร์จ และการ์ดหน่วยความจำ ไม่ให้เกิดความเสียหาย ไม่ควรวางแบตเตอรี่หรือการ์ดหน่วยความจำในบริเวณที่เย็นจัด หรือร้อนจัดจนเกินไป (อุณหภูมิต่ำกว่า 0 องศาเซลเซียส/32 องศาฟาเรนไฮต์ หรือสูงกว่า 40 องศาเซลเซียส/104 องศาฟาเรนไฮต์) อุณหภูมิที่สูงเกินไปอาจทำให้ความจุในการชาร์จกำ ลังไฟลดลง และทำให้การ์ดหน่วยความจำทำงานผิดปกติ ระวังอย่าให้การ์ดหน่วยความจำสัมผัสกับของเหลว ฝุ่นละออง หรือสารแปลกปลอม ถ้าการ์ดหน่วยความจำสกปรก ให้ใช้ผ้านุ่ม เช็ดก่อนใส่ไว้ในกล้องของคุณ

การจัดการและกำจัดแบตเตอรี่และเครื่องชาร์จด้วยความเอาใจใส่ ควรใช้แบตเตอรี่และเครื่องชาร์จที่ผ่านการรับรองจากซัมซุงเท่านั้น การนำแบตเตอรี่และเครื่องชาร์จที่ใช้ด้วยกันไม่ได้มาใช้อาจ ก่อให้เกิดการ บาดเจ็บหรือความเสียหายร้ายแรงกับกล้องของคุณ ไม่ควรวางแบตเตอรี่หรือกล้องไว้บนหรือในอุปกรณ์ทำความร้อนต่า งๆ เช่น เตาไมโครเวฟ หรืออุปกรณ์ที่มีการแผ่รังสี เป็นต้น เนื่องจาก แบตเตอรี่อาจระเบิดได้เมื่อเกิดความร้อนสูงเกินไป ข้อควรระวัง ควรใช้และเก็บกล้องด้วยความระมัดระวังและถูกวิธี อย่าให้กล้องเปียกน้ำ เพราะของเหลวอาจทำให้กล้องเสียหาย รุนแรง อย่า ถือกล้องในขณะที่มือเปียก หากกล้องได้รับความเสียหาย จากน้ำอาจทำใ ห้สิทธิในการรับประกันสินค้าจากผู้ผลิตของ คุณเป็นโมฆะ หลีกเลี่ยงการใช้หรือเก็บกล้องไว้ในบริเวณที่เต็มไปด้วยฝุ่นละออง สกปรก อับชื้น หรือบริเวณที่ไม่มีการระบายอากาศเพียงพอ เพื่อป้องกันไม่ให้ชิ้นส่ วนที่ถอดได้และส่วนประกอบภายใน เกิดความเสียหายต่อสายหรืออะแด ปเตอร์ และใส่แบตเตอรี่ รวมถึงการ์ดหน่วยความจำด้วยความระมัดระวัง การออกแรงกดที่ขั้วต่อ

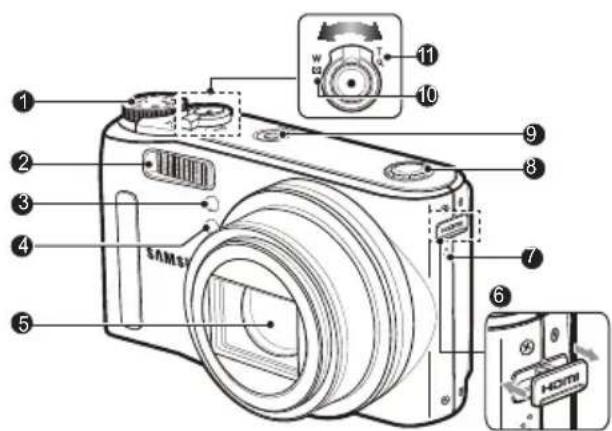

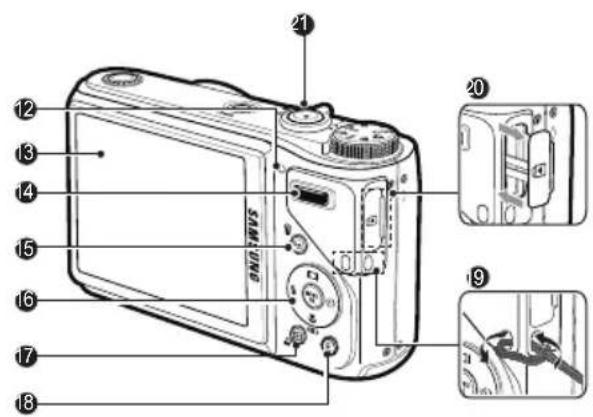

• TH-4 ส่วนประกอบของกล้อง

เซ็นเซอร์ AF/ไฟตั้งเวลา

เซ็นเซอร์ รีโมทคอนโทรล

ก้านซูม T (ซูมดิจิตอล)

ขั้วต่อ USB / AV / DC

การตั้งค่ากล้อง อุปกรณ์ในกล่องบรรจุภัณฑ์ กล้อง อะแดปเตอร์ AC/ สาย USBแบตเตอรี่แบบชาร์จได้สายคล้องซีดีรอมซอฟต์แวร์ (รวมคู่มือการใช้งาน)คู่มือการเริ่มต้นใช้งานแบบด่วน อุปกรณ์เสริม

ซองใส่กล้อง การ์ดหน่วยความจำการควบคุมระยะไกล สาย HDMIสาย A / VTH-6

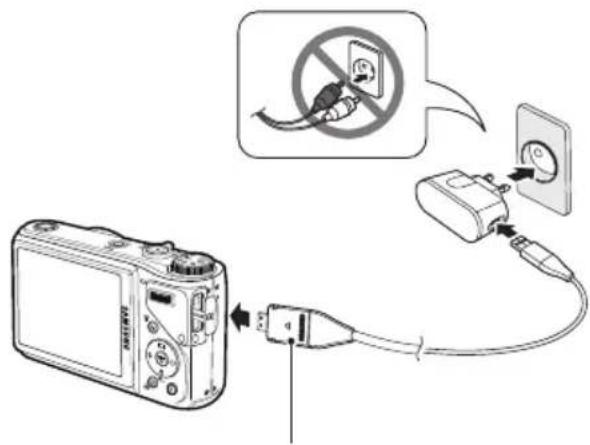

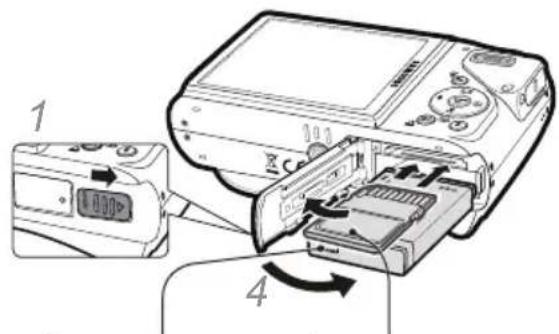

การตั้งค่ากล้อง การใส่แบตเตอรี่และการ์ดหน่วยความจำ การชาร์จแบตเตอรี่ กดเบาๆ จนกว่าการ์ดจะหลุดออก จากกล้อง แล้วดึงการ์ดออกจาก

การถอดการ์ดหน่วยความจำ ไฟแสดงสถานะ แดง: กำลังชาร์จแบตเตอรี่ เขียว: ชาร์จแบตเตอรี่เต็มแล้ว

หันด้านที่มีผิวสัมผัสส

หันแบตเตอรี่ด้านที่มีโลโ ก้ของซัมซุงขึ้น

อย่าลืมประจุถ่านก่อนใช้งานกล้องTH-7

การเปิดกล้อง การเลือกตัวเลือก

กดปุ่ม [POWER] หน้าจอการตั้งค่าเริ่มต้นจะปรากฏขึ้น DISPLAYLanguageDate&TimeENGLISH2009/01/01Move Change

กด [i] หรือ [M] เพื่อเลือกภาษา แล้วกด [o]

กด [i] หรือ [M] เพื่อเลือก Date & Time แล้วกด [t]

กด [F] หรือ [t] เพื่อเลือกรายการ

กด [i] หรือ [M] เพื่อเปลี่ยนตัวเลขหรือเลือกรูปแบบวันท ี่รูปแบบอื่น แล้วกด [o]

ในโหมดถ่ายภาพ กด [f]

ใช้ปุ่มเลื่อนตำแหน่งเพื่อเลื่อนไปสู่ทางเลือกหรือเมนู ในการเลื่อนไปทางซ้ายหรือขวา ให้กดปุ่ม [F] หรือ [t] ในการเลื่อนขึ้นหรือลง ให้กดปุ่ม [

กดปุ่ม [o] เพื่อยืนยันตัวเลือกหรือเมนูที่มีแถบสีเน้น

] อีกครั้งเพื่อกลับไปยังเมนูก่อนหน้า

หมุนแป้นเลือกโหมด ไปที่ a

ปรับตำแหน่งของเป้าหมายในเฟรม

กด [ชัตเตอร์] ลงครึ่งหนึ่งเพื่อปรับโฟกัสอัตโนมัติ เฟรมสีเขียวหมายถึงเป้าหมายอยู่ในโฟกัส

กด [ชัตเตอร์] ลงจนสุดเพื่อถ่ายภาพ

หมุนแป้นเลือกโหมด ไปที่ v

ปรับตำแหน่งของเป้าหมายในเฟรม

กด [ชัตเตอร์] กด [M] เพื่อหยุดชั่วขณะหรือเล่นต่อ

กด [ชัตเตอร์] อีกครั้งเพื่อหยุดบันทึก จำนวนรูปถ่ายตามความละเอียดของภาพ (สำหรับ SD ขนาด 1 GB) ความละเอียดของภาพ สูง พอใช้ ปกติ 4000 x 3000

1,049 1024 x 768 1,449 1,645 1,845 ตัวเลขเหล่านี้ตรวจวัดภายใต้เงื่อนไขมาตรฐานของซัมซุง ซึ่งอาจแ ตกต่างกันไปขึ้นอยู่กับสภาวะในการถ่ายและการตั้งค่ากล้อง

การจับภาพหรือวีดีโอTH-9

การเล่นไฟล์ การดูรูปถ่าย

กด [F] หรือ [t] เพื่อเลื่อนไปสู่ไฟล์ต่างๆ กดค้างไว้เพื่อดูไฟล์อย่างรวดเร็ว▪ การดูวิดีโอ

ใช้ปุ่มดังต่อไปนี้เพื่อควบคุมการเล่น [F] สแกนย้อนกลับ M] หยุดหรือเล่นต่อ[t] สแกนไปข้างหน้ากดปุ่มคำสั่งไปที่ด้านซ้ายหรือขวา ปรับระดับความดังของเสียงเล่น ถ่ายภาพTH-10 การถ่ายโอนไฟล์ไปไว้ที่เครื่องพีซี (Windows)

ใส่ซีดีสำหรับติดตั้งลงในไดร์ฟของซีดีรอม และทำตามคำแนะนำบนหน้าจอ

ต่อกล้องกับเครื่องพีซีด้วยสาย USB

บนคอมพิวเตอร์ ให้เลือก คอมพิวเตอร์ของฉัน

เลือกไฟล์ที่คุณต้องการและลากหรือบันทึก ไปยังเครื่องพีซี การหยุดการเชื่อมต่ออย่างปลอดภัย (สำหรับ Windows XP)

เซ็นเซอร์ภาพ ประเภท: 1/2.33” (ประมาณ 1.09 ซม.) CCD ความละเอียดของภาพ: ประมาณ 12.2 ล้านพิกเซล พิกเซลทั้งหมด: ประมาณ 12.4 ล้านพิกเซล

ความยาวโฟกัส: เลนส์ Samsung f = 4.2 - 42.0 มม. (เทียบเท่าฟิล์ม 35 มม.: 24 - 240 มม.) ระยะ F-stop: F3.3 (W) - F5.8 (T)

3.0” QVGA TFT LCD (230,000 พิกเซล) การปรับโฟกัส ระยะโฟกัสอัตโนมัติ TTL (AF หลายจุด, AF กลาง, โฟกัสธรรมดา, การเลือกโฟกัส, ระบบตรวจจำหน้า AF) ความเร็วชัตเตอร์ อัตโนมัติ: 1/8 - 1/1,500 วินาที โปรแกรม: 1 - 1/1,500 วินาที ปรับเอง: 16 - 1/1,500 วินาที กลางคืน: 8 - 1/1,500 วินาที ดอกไม้ไฟ: 4 วินาที

หน่วยความจำภายใน: ประมาณ 21 MB หน่วยความจำภายนอก (อุปกรณ์เสริม): การ์ด SD (รับประกันสูงสุด 4 GB), การ์ด SDHC (รับประกันสูงสุด 8 GB), MMC Plus (รับประกันสูงสุด 2 GB, 4bit 20MHz) ความจุของหน่วยความจำภายในเครื่องอาจไม่ตรงกับที่ระบุไว้ด้านบน

ขั้วต่อไฟ DC 20 ขา แบตเตอรี่แบบชาร์จได้ แบตเตอรี่ชนิดลิเธียมไอออน (SLB-10A, 1,050 mAh) ขนาด (W x H x D) 105 x 61.4 x 36.5 มม.

225 กรัม (ไม่รวมแบตเตอรี่และการ์ดความจำ) อุณหภูมิการทำงาน
