OAC 701 - Luftkonditionering OK - Gratis bruksanvisning och manual

Märke	OK
Modell	OAC 701
Produkttyp	Monoblock mobil luftkonditionering
Mått (L x D x H)	45 x 35 x 75 cm
Nettovikt	25 kg
Elanslutning	220-240 V ~ 50 Hz
Kylkapacitet	9000 BTU/h (2.6 kW)
Energiklass	A
Huvudfunktioner	Kylning, avfuktning, ventilation
Ljudnivå	65 dB(A)
Kondensvattentankens kapacitet	1,5 L (kontinuerlig avrinning möjlig)
Avloppsrörets mått	15 cm diameter, 1,5 m längd
Filtertyp	Tvättbart luftfilter
Underhåll och rengöring	Rengör luftfiltret varannan vecka och före varje användningssäsong
Säkerhet	Överhettningsskydd, automatisk avstängning vid funktionsfel
Reservdelar	Luftfilter, fjärrkontroll, avloppsslang, fönsteradapter
Reparerbarhet	Reparationsindex: 6,5/10 (delar finns tillgängliga)
Inkluderade tillbehör	Fjärrkontroll, fönsterinstallationssats, avloppsslang
Garanti	2 år

Vanliga frågor - OAC 701 OK

Hur installerar man luftkonditioneringen OK OAC 701?

Placera enheten nära ett fönster eller en dörr, vik ut avloppsslangen och fäst den vid varmluftsutloppet. Anslut enheten och ställ in önskad temperatur. Se bruksanvisningen för mer information.

Vilken ljudnivå har OAC 701?

Ljudnivån är cirka 65 dB(A) vid maximal drift, vilket är jämförbart med en normal konversation.

Hur rengör man luftfiltret?

Stäng av enheten, öppna åtkomstgallret, ta bort filtret och rengör det med ljummet tvålvatten. Låt det torka helt innan du sätter tillbaka det.

Vad är kylkapaciteten?

Kylkapaciteten är 9000 BTU/h (2,6 kW), vilket passar ett rum på cirka 25 m².

Drar luftkonditioneringen mycket el?

Elförbrukningen är cirka 900 W i kylläge. Använd energiklass A för bättre effektivitet.

Kan jag använda OAC 701 utan utomhusavlopp?

Nej, enheten måste leda ut varmluften via den medföljande slangen för att fungera korrekt.

Vad gör jag om enheten inte startar?

Kontrollera eluttaget och strömkabeln. Se till att vattentanken inte är full och att filtret är rent. Försök igen efter några minuter.

Hur använder jag avfuktningsfunktionen?

Tryck på MODE-knappen tills du väljer läget 'Torr' (Dry). Enheten tar bort fukt från luften utan att kyla för mycket.

Vilka tillbehör ingår med luftkonditioneringen?

Förpackningen innehåller huvudelen, fjärrkontroll, avloppsslang, fönsterinstallationssats och bruksanvisning.

Var kan jag köpa reservdelar till OAC 701?

Reservdelar som filter och fjärrkontroll finns hos OKs eftermarknadsservice eller på auktoriserade reservdelswebbplatser.

BRUKSANVISNING OAC 701 OK

1. Risk för elektrisk stöt! Försök inte att reparera apparaten själv. I händelse av fel ska reparationer endast utföras av kvalificerad personal.
2. Varning! Risk för skada! Vid drift, håll händer, hår, kläder och redskap borta från luftventiler för att undvika personskador och skador på apparaten.
3. Innan du ansluter apparaten till elnätet, kontrollera att nätspänningen och strömstyrkan överensstämmer med strömförsörjningen som anges på apparatens typskylt.
4. Varning! Vid rengöring eller drift doppa inte elektriska delar av apparaten i vatten eller andra vätskor. Håll aldrig apparaten under rinnande vatten.
5. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående säker användning av apparaten och förstår riskerna.
6. Barn ska inte leka med apparaten. Rengöring och underhåll får inte göras av barn utan tillsyn.

7. Använd aldrig en skadad apparat! Koppla ur apparaten från eluttaget och kontakta din leverantör om den är skadad.

8. Följ alla säkerhetsanvisningar för att undvika skador genom felaktig användning! Uppmärksamma alla varningar på apparaten.

9. Inget ansvar kommer att accepteras för skada till följd av felaktig användning eller om dessa instruktioner ej följs.
10. Använd endast apparaten för dess avsedda användning. Apparaten är inte avsedd för kommersiellt bruk. Denna apparat är endast avsedd för hushållsbruk. Använd inte apparaten utomhus eller i badrum. För torrt inomhusbruk.
11. För att förhindra att sladden skadas, kläm, böj eller dra den inte mot vassa kanter. Håll den borta från heta ytor och öppna lågor. Lägg ut sladden så att ingen oavsiktligt drar eller snubblar över den.
12. Om en förlängningssladd används måste dess kapacitet vara lämplig för den effekt som förbrukas av verktyget.
13. Öppna inte under några omständigheter apparaten hölje. Stick inte in några främmande föremål i insidan av höljet.
14. Täck aldrig över produkten.
15. Använd aldrig tillbehör som inte rekommenderas av tillverkaren. De kan utgöra en säkerhetsrisk för användaren och kan skada apparaten. Använd endast originaldelar och tillbehör.
16. Använd inte apparaten med våta händer eller stående på ett vått golv. Rör inte nätkontakten med våta händer.
17. Håll apparaten borta från alla heta ytor och öppna lågor. Använd alltid apparaten på en plan, stabil, ren och torr yta. Skydda apparaten mot värme, damm, direkt solljus, fukt, droppande och stänkande vatten.
18. Placera inte tunga föremål ovanpå apparaten. Placera inte föremål med öppna lågor, t.ex. stearinljus, ovanpå eller bredvid apparaten. Placera inte föremål fyllda med vatten, t.ex. vaser, på eller i närheten av apparaten.
19. Använd inte apparaten i närheten av explosiva eller brandfarliga ångor.
20. Barn skall övervakas för att försäkra att de inte leker med apparaten.
21. Lämna aldrig apparaten obevakad under användning.
22. Kontrollera regelbundet att el och strömkabel för skador. Om sladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller lika kvalificerade personer för att undvika fara.
23. Dra inte ut kontakten ur eluttaget med nätkabeln, endast med stickkontakten och linda inte sladden runt apparaten.
24. Anslut nätkontakten till ett lättillgängligt eluttag så att apparaten kan kopplas ur omedelbart vid en nödsituation. Dra ut nätkontakten ur eluttaget för att helt stänga av apparaten. Använd nätkontakten som frånkopplingsenhet.
25. Koppla bort strömsladden från eluttaget när den inte används och före rengöring.
26. Stäng alltid av apparaten innan du kopplar ur nätkontakten.
27. Stäng av apparaten innan du flyttar den.

SV

GRATULERAR

Tack för ditt köp av denna ok. produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för luftkylning inomhus enbart. Använd den inte för andra ändamål. All annan typ av användning kan leda till personskador eller skador på produkten.

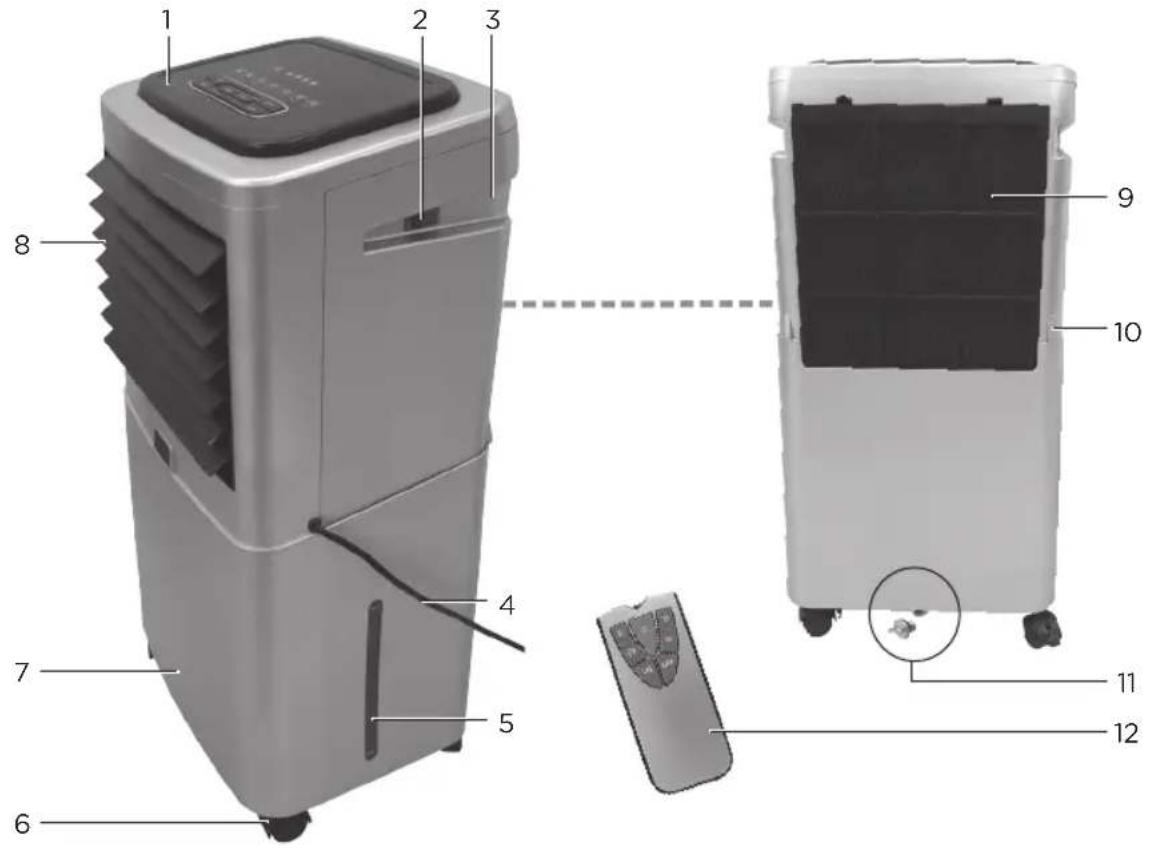

KOMPONENTER

Produkten kan finnas tillgänglig i olika färger.

1. Användar-panel
2. På/av-knapp
3. Handtag
4. Nätkabel med kontakt
5. Vattennivå-indikator

6. Länkhjul (x4)

7. Vattentank

8. Luftventiler
9. Luftinloppsfilter och filterlucka
10. Låsspak
11. Vattenuttag
12. Fjärrkontroll

KOMPONENTER

Knapp Funktion
ON (A)	Slå på fläkten
OFF (B)	Standby-läge
○ (C)	Sätt på/av oscillering
≡ (D)	Välj fläktläge NATURE, SLEEP, NORMAL

Knapp Funktion
	(E) Välj fläkthastighet LOW, MEDIUM, HIGH
	(F) Slå på/av kylfunktionen
	(G) Välj driftcykel 1/2/4/8 hr

Styrknappar

Knapp Funktion
ON/OFF (H)	Slå på fläkten/Standby-läge
SPEED (I)	Välj fläkthastighet LOW, MEDIUM, HIGH
TIMER (J)	Välj driftcykel 1/2/4/8 hr

Knapp Funktion
COOLER (K)	Slå på/av kylfunktionen
MODE (L)	Välj fläktlägeNATURE, SLEEP, NORMAL
SWING (M)	Slå på/av oscillering

Display element

Display	Funktion
COOLER (N)	Kylfunktion på
1/2/4/8 hr (O)	Visar arbetscykeln. Om ingen av de 4 lysdioderna lyser är produkten i kontinuerlig driftläge
NATURE (P)	Fläkt-lägen(Sovå)	Naturlig
SLEEP (Q)		va
NORMAL (R)		Normal

Display	Funktion
SWING (S)	Oscillerings-funktion på
FAN LOW (T)	Fläkthastigheter	Fläkt låg
FAN (U)MIDDLE		Fläkt mellan
FAN HIGH (V)		Fläkt hög
Strömindikator (W)	Lyser rött under drift och standby-läge

SV

FÖRE FÖRSTA ANVÄNDANDET

Uppackning och montering

• Ta bort allt förpackningsmaterial.
- Kontrollera fullständighet och eventuella transportskador. I händelse av skada eller ofullständighet vänligen kontakta din återförsäljare.

Dra upp kylaggregatet från vattentanken. Ta ur fjärrkontrollen och de 4 hjulen från vattentanken.

Vrid utloppslocket hela vägen medurs för att stänga det.

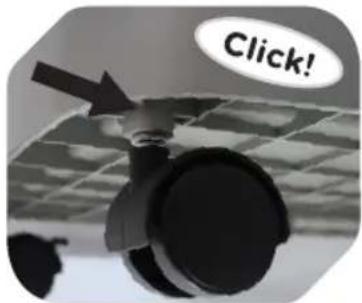

Fäst alla 4 hjulen till vattentanken. Hjulen måste klicka på plats.

Fyll vattentanken med kallt, klart vatten utan några tillsatser.

Vattennivån måste ligga över MIN och under markeringen MAX.

Kylfunktion: Montera kylaggregatet på vattentanken. Slangen måste hänga ner i vattentanken.

före förstA ANVäNdANdet

Kontrollera att de 2 spärrarna på baksidan av kylaggregatet sitter korrekt på kanten av vattentanken.

Ta bort batteriluckan. Sätt i 2 AAA-batterier (ingår ej), akta polariteten (+/-). Stäng batterifacket.

ANMärkNiNg

Byt batterier när räckvidden minskar märkbart eller när produkten inte längre svarar på kommandon från fjärrkontrollen.

9 10 11

Kontrollera att det finns tillräckligt med utrymme runt produkten.

Säkra positionen genom att låsa hjulen (tryck spaken nedåt).

Se till att golvet är plant.

Ställ strömbrytaren till läge Ⓐ (av). Anslut stickkontakten till ett lämpligt eluttag.

DRIFT

Ställ in önskad fläkt-vinkel genom att försiktigt lyfta en av fenorna med fingrarna.

Varning: Produkten kan endast slås på efter att lufthålen är öppna.

Att sätta på produkten:

Vrid strömbrytaren till läget I. Produkten är nu i standby-läge.

Se sidan om panelens beskrivning för drift (-sida 107).

ANMÄRKNING

Stäng av produkten helt och hållet om du inte kommer använda produkten under en längre tid:

• Vrid på strömbrytaren till läge O.

• Stäng lufthålen genom att vika ner dem.

- Dra ur stickkontakten från eluttaget.

KYLFUNKTION

14

- När kylfunktionen är aktiverad suger produkten in luft från omgivningen genom lufthålen på baksidan och blandar luft med vatten från tanken. En mycket fin ånga bildas vid de främre luftintagen. Ångan kondenserar omedelbart och kyler ner luften i rummet.

- Fläkt-funktion: Du kan använda produkten som ett fan om kylningen är avaktiverad. Det finns inget behov att fylla på tanken med vatten i detta fall.

- Varning! Aktivera aldrig kylfunktionen om vattentanken är tom eller fylld under MIN-markeringen.

- Vattenpumpen blir alltmer högljudd om kylningen aktiveras med för lite vatten i vattentanken. Avaktivera kylfunktionen om detta händer.

- Innan påfyllning av vattentanken: Ställ strömbrytaren till läge O (av). Dra ur stickkontakten från eluttaget.

DRIFT

FLÄKTLÄGEN

• Växla mellan 3 fläktlägen med MODE (LÄGE)-knappen ≡ (fjärrkontroll):

Läge Beskrivning
NORMAL	Konstant fläkthastighet enligt SPEED (HASTIGHETS)-inställningen.
NATURE	Fläkthastighet varierar för att simulera en naturlig bris. Brisen beror på hastighetens inställning.
SLEEP Lätt	nattlig bris. Tryck på knappen igen för att växla tillbaka till normalläget.

UNDERHÅLL OCH RENGÖRING

ALLMÄNT

• Varning! Använd aldrig produkten om filtret saknas eller är igentäppt.
• Se till att inget vatten kommer i kontakt med de operativa kontrollerna eller kommer in i kylaggregatets interiör.
• Använd inte några kemiska, aggressiva eller slipande rengöringsmedel.
• Före rengöring: Stäng av produkten, koppla ur den och ta bort kylaggregatet från vattentanken.
• Beroende på miljön och den frekvens produkten används rekommenderar vi att rengöra produkten minst en gång i månaden. Skulle du aktivera kylfunktion under en längre tid ett par gånger i veckan, kan det vara nödvändigt att rengöra produkten oftare än en gång i månaden.
• lakttag försiktighet för att minimera hälsorisker.
• lakttag försiktighet för att undvika skador på filtret.
  • Töm behållaren eller byt vattnet var andra dag.

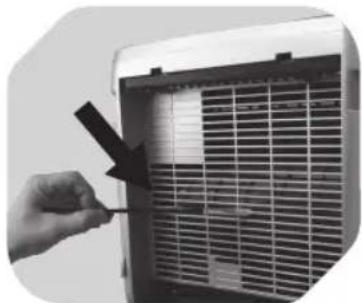

RENGÖRING AV LUFTINLOPPSFILTRET

Tryck ner båda flikarna på filterskyddet. Ta bort filter-locket och filtret (inklusive dess ram).

Sänk filtret och locket i varmt tvålvatten. Använd en mjuk borste för att avlägsna eventuella rester. Skölj filtret och täck ordentligt med rent vatten.

Använd en mjuk borste för att rengöra hela luftintaget och alla öppningar på baksidan av kylaggregatet. Låt alla delar torka helt och sätt sedan ihop dem i omvänd ordning.

UNDERHÅLL OCH RENGÖRING

RENGÖRING AV ANDRA DELAR

Slang-filter: Blöt en liten mjuk borste i tvålvatten och använd den för att försiktigt rengöra det lilla filtret i slutet av slangen. Skölj filtret med rent vatten och låt den torka ordentligt.

Vatten-tank: Håll behål- laren över ett handfat. Stäng locket från vatten- utloppet. Låt vattnet rinna bort helt. Fukta en mjuk svamp i tvålvatten och rengör hela vattentankens interiör. Skölj vattentanken med rent vatten och låt den torka ordentligt. Stäng utloppet med locket.

Kåpan: Använd en mjuk borste för att avlägsna damm från luftventilens fenor. Rengör sedan alla fenorna med en fuktig trasa. Stäng lufthålen genom att trycka ner fenorna.

Torka av käpan utvändigt med en mjuk, lätt fuktad trasa och låt den torka ordentligt.

AVKALKNING

Kalkfläckar avlägsnas bäst med ett kommersiellt tillgängligt avkalkningsmedel.

Följ tillverkarens anvisningar vid avkalkning (användning, varaktighet, utspädning).

Slang-filter: Dra loss filtret från slangen. Låt blöta. Skölj sedan under rinnande vatten och sätt tillbaka slangen.

Vatten-tank: Häll i blandningen i tanken. Dränera sedan tanken och torka rent tanken med en våt trasa.

FELSÖKNING

Problem Orsak Lösning
Produkten sätts inte på.	Kontakten inte är ansluten. Anslut kontakten till eluttaget
	Strömbrytaren är på läge O. Strömbrytaren till läge I (sitter på sidan av produkten).
	Luftventiler är stängda. Öppna luftventiler.
Ovanliga ljud under drift.	Luftinloppsfiltret och/eller filter-slangen är igentäppta	Rengör filtret.
	Kylfunktion är aktiv och tanken är tom.	Fyll på vattentanken.

TEKNISKA DATA

Driftspänning: 220 - 240 V \~ , 50 Hz

Ineffekt: 80 W

Skyddsklass: 11

Vattentankskapacitet: 20 liter

Vikt: 6,6 kg (utan vatten)

Beskrivning Symbol Värde Enhet
Max fläkt flöde	F	5,04 m	^3 /min
Fläkt ineffekt	P	61,97 W
Tjänsten värde	SV	0,08	( m^3 /min)/W
Strömförbrukning i standby-läge	P_SB	0,43 W
Seasonal elförbrukning	Q	20,31 kWh/a
Fläkt ljudeffektnivå	L_WA	59,43 dB(A)
Maximal lufthastighet	c	1,40 metres/sek
Mätning standard för service värde Kommissionens förordning (EU) No 206/2012ISO 5801:2007EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
