BRUKSANVISNING CSB315 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehåll

1. Generella säkerhetsregler 21
2. Särskilda säkerhetsföreskrifter .....22
3. Produktmärkning med säkerhetssymboler 24
4. Viktiga säkerhetsanordningar 25
5. Uppackning och montering 26

5.1 Innan första användning ....26
5.2 Följande delar ska monteras innan sågen kan användas ...26
5.1 Montera stativet ....26
5.2 Spånstos ....26
5.3 Strömbrytare 27
5.4 Sågklinga 27
5.5 Justera parallellitet .....27
5.6 Montera klyvanhåll 28

1. Användning 28

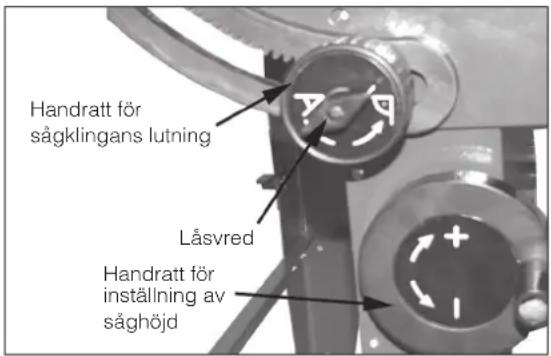

6.1 Inställning av såghöjd 28
6.2 Inställning av sågklingans sidolutning ......29
6.3 Användning av klyvanhållet 29
6.4 Användning av geringsanhållet 29

1. Skötsel 29
2. Felsökning ....30
3. Transport ....30
4. Tillbehör 30

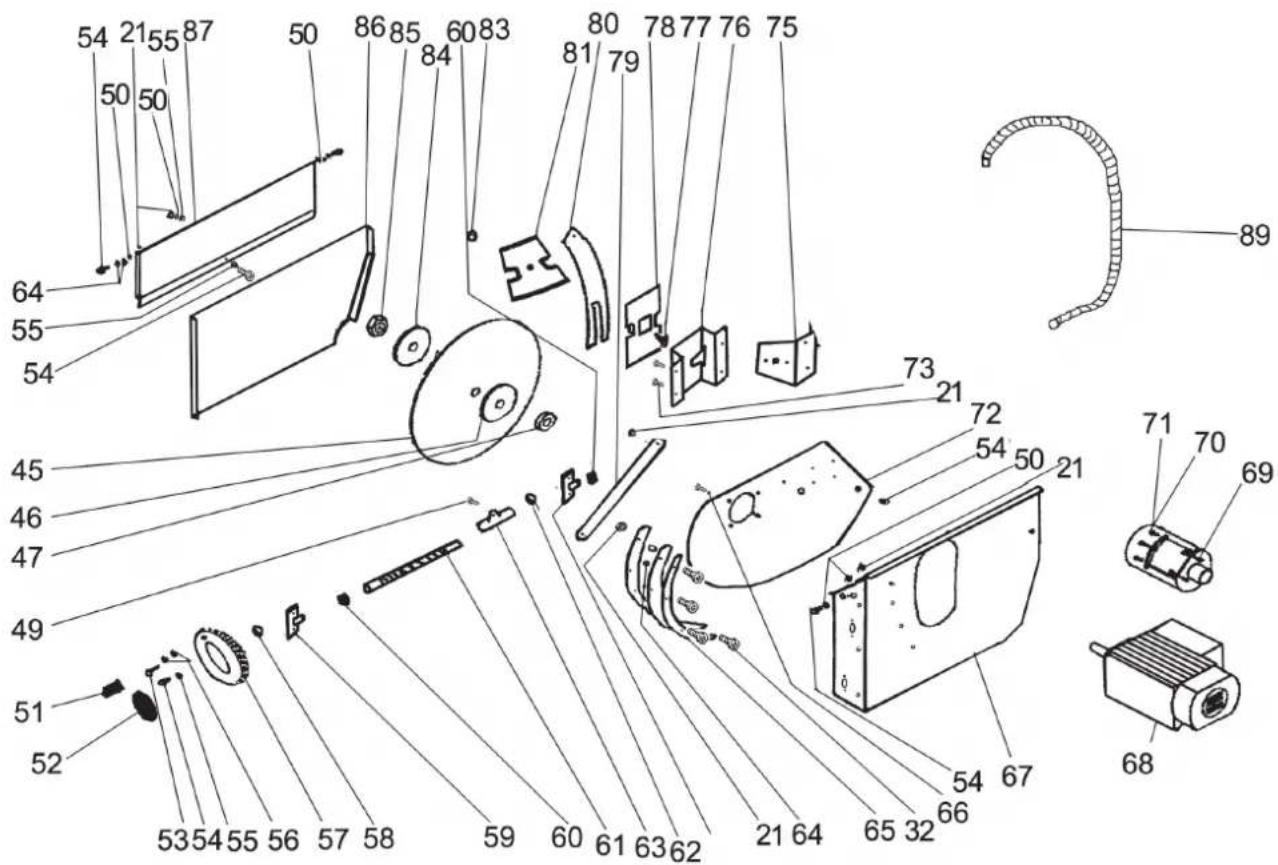

5. Komponentlista ....32

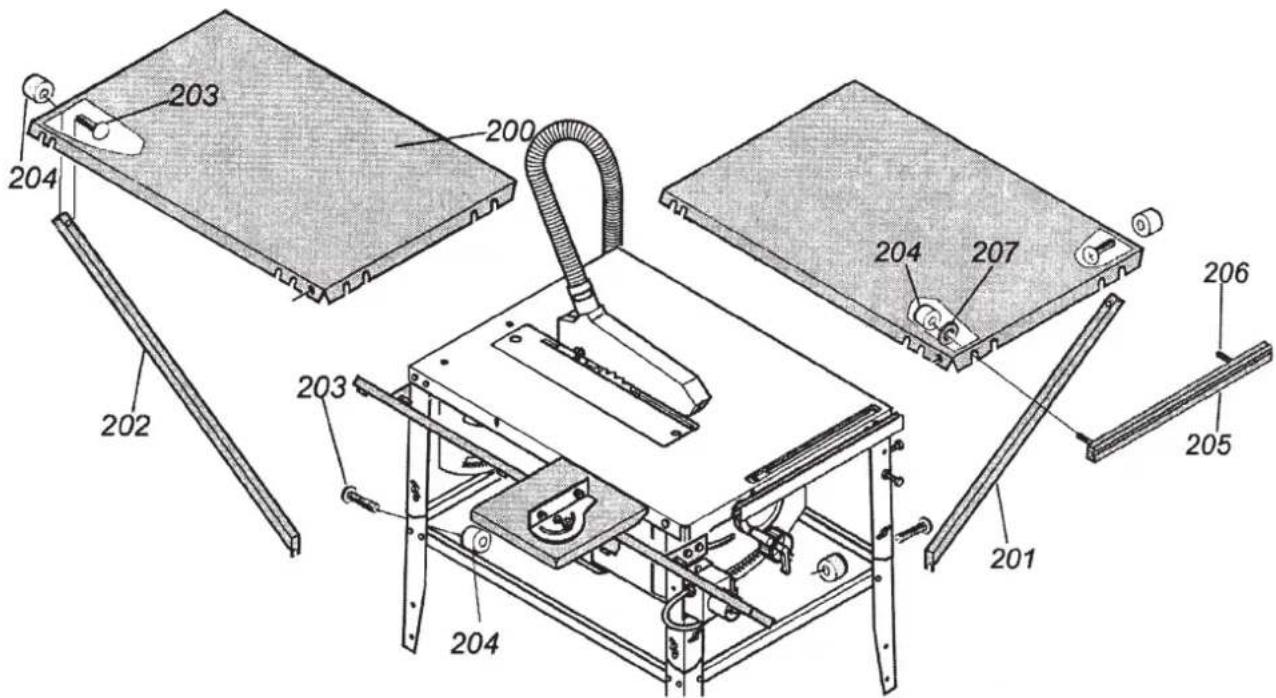

6. Tillbehör, montering ....34
7. Skydda miljön ....36
8. Specifikationer ....36

1. Generella säkerhetsregler för din och andras säkerhet

Dra alltid ut nätsladdens stickpropp ur uttaget innan service och justering av produkten!

Varning! När du använder elektriska verktyg ska alltid följande generella säkerhetsregler följas, för att undvika brandfara, elektrisk chock och personskada.

1. Håll arbetsutrymmet rent!

Belamrade ytor och bord inbjuder till olyckor.

2. Använd inte maskinen i riskfylld miljö!

Elmaskiner skall inte användas på fuktiga, våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet. Sörj för god luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/ verktyg där de kan förorsaka brand eller explosion!

3. Undvik elektrisk chock!

Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc. samtidigt som du använder el-maskiner/verktyg.

4. Håll undan barn och besökare!

Alla barn och besökare bör befinna sig på säkerhetsavständ från el-maskiner/verktyg eller elkablar i arbetsutrymmet.

5. Förvara maskinerna barnsäkert!

Förvara el-maskiner/verktyg inlåsta eller utom räckhåll för barn när de inte används!

6. Pressa inte maskinen!

Den gör jobbet bättre och säkrare med avsedd matningshastighet.

7. Använd rätt verktyg!

Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för.

8. Bär lämplig klädsel!

Inga löst sittande kläder, vantar, halsband, ringar, armband eller andra smycken som kan fastna i roterande delar. Halksäkra skor rekommenderas. Bär hårnät (motsv.) om du har långt hår.

9. Bär alltid skyddsglasögon!

Bär alltid skyddsglasögon, vanliga glasögon räcker inte! Använd också dammfilter eller skyddsmask vid dammande arbeten.

10. Använd utsug!

Använd utsugningsutrustning för att ta bort och samla damm och spån, om maskinen är avsedd för det, se till att utrustningen används på rätt sätt och töms vid behov.

Varning! Damm och spån från vissa träslag och träprodukter kan skada din hälsa redan efter kort exponeringstid.

11. Misshandla inte nätsladden!

Bär aldrig maskinen i nätsladden. Ryck inte i sladden, utan dra i stickproppen när du bryter strömmen. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

12. Sätt fast ämnet ordentligt!

Använd tvingar eller skruvstycke där det går, då kan du hantera verktyget med två händer Det är säkrare än att hålla fast ämnet med ena handen.

13. Sträck dig inte för långt!

Se till att du hela tiden står säkert med god balans.

14. Håll verktygen i trim!

Se till att de är rena och eggarna vassa för optimal effekt och ett säkert resultat. Följ manualens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet, om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.

15. Slå av strömmen!

Dra ur stickproppen och tryck in nödstopp (om det finns), före service och vid byte av tillbehör som hyvelstål, borrar, skär, slipband eller blad.

16. Ta bort alla nycklar och serviceverktyg!

Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

17. Undvik oavsiktlig start!

Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.

18. Använd rätt skarvsladdar!

Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk.

Använd skarvsladdar med tillräcklig ledararea, rulla ut hela sladden!

19. Använd sunt förnuft och var försiktig!

Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget när du är trött, påverkad av mediciner etc.

20. Kontrollera att alla delar är oskadade!

Kontrollera innan du startar verktyget: att alla skydd och övriga delar är oskadade och fyller sin funktion, att rörliga delar kan rotera fritt och är rätt inriktade, att inga rörliga delar kan fastna, att ingen defekt uppstått och andra omständigheter som kan påverka arbetets utförande. Ett skydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig verktyget om du inte kan stänga av eller starta det på ett betryggande sätt.

21. Använd rekommenderade tillbehör!

Användning av ej rekommenderade tillbehör kan välla olyckor eller risk för personskada.

22. Repareras endast av kvalificerad tekniker!

Verktyget överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar, annars kan verktyget vålla olyckor eller risk för personskada.

1. El-verktyg bör anslutas till elnätet via en jordfelsbrytare för personskydd! Produkten får inte ändras eller användas till arbetsmoment som den inte är avsedd för! Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna!

2. Särskilda säkerhetsföreskrifter för bordscirkelsåg och kap & geringssåg

Varning! Dra ur nätsladdens stickpropp före service eller byte av klinga.

Obs! Kontrollera att alla delar fungerar tillfredsställande och att säkerhetsanordningarna skyddar som avsett innan du startar sågen!

1. Varning! Använd endast kapklingor. Se till att hårdmetallklingorna har negativ tandning. Använd inga klingor med djupa mellanrum mellan tänderna eftersom de kan böjas och komma i kontakt med klingskyddet. En skadad sågklinga ska omedelbart bytas ut!
2. Använd inte sågen förrän den är helt och rätt monterad enligt den här bruksanvisningen. Kontrollera motorns och klingans rotationsriktning (se rotationspil på klingskyddet). Kontrollera att inte sågklingan vidrör rotationsbordet i någon inställning.
3. Om du inte förstår hur sågen ska hanteras bör du be någon kunnig person om råd.
4. Varning! Håll händerna borta från sågklingan. Såga aldrig små bitar. Använd påskjutare!
5. Kontrollera att klingan är väl centrerad och vass samt löper fritt och utan vibrationer.
6. Låt motorn komma upp i varv innan du börjar såga.
7. Håll motorns ventilationsöppningar rena och fria från spån.
8. Se alltid till att alla tvingskruvar är åtdragna innan du börjar såga, även om bordet är fixerat i fast vinkelläge.
9. Se till att klingan och flänsarna är rena och att spindelmuttern är åtdragen, använd endast de klingflänsar som hör till just din såg.
10. Klyvkniven ska ha en radie som motsvarar sågklingans diameter.
11. Använd endast sågklingor med diameter, hastighetsklassning och övriga data som anges i maskinens tekniska specifikation.
12. Ordna lämpligt extra stöd vid sågning av långa ämnen.
13. Kontrollera alltid före sågning att klingan inte är spräckt eller skadad. Byt omedelbart ut en sådan klinga!
14. Använd inte sågen om någon komponent till sågen fattas, är skadad eller fungerar felaktigt, dra ur stickproppen till sågen om den börjar låta konstigt eller vibrera. Låt en fackman byta ut den komponent som fattas eller inte fungerar innan du använder sågen igen.
15. Såga aldrig om skydden inte sitter på plats och fungerar problemfritt!
16. Sträck dig aldrig runt eller bakom klingan när den roterar. Stå stadigt så att du alltid kan behålla balansen.
17. Kontrollera att klingan kan rotera fritt (särskilt efter transport och/eller klingbyte) innan du sätter i stickproppen och startar sågen.
18. Använd inte snabbstålsklingor (HSS) om maskinen levereras med hårdmetallklinga.
19. Ta inte bort fastnade eller avkapade bitar förrän klingan har stannat.
20. Såga aldrig i järnhaltiga metaller eller i tegel eller murbruk.
21. Använd aldrig sågen i närheten av lättantändliga gaser eller vätskor.
22. Rengör aldrig sågens plastdelar med lösningsmedel. Lösningsmedlen kan lösa upp plasten eller skada materialet på annat sätt, rengör endast med en mjuk och fuktad duk.
23. Dra ur nätsladdens stickpropp och gör ren sågen innan du lämnar den. Se till att arbetsytan är städad när du avslutar arbetet.
24. Spar denna bruksanvisning. Titta igenom den ofta och använd den för att instruera andra. Se till att alla personer som använder sågen läser dessa instruktioner.
25. Utsätt inte sågen för regn och använd den inte i fuktig miljö.
26. Ordna god belysning på arbetsplatsen.
27. Använd lämpliga arbetskläder, löst hängande kläder eller smycken kan fastna i roterande delar.
28. Användare ska vara minst 18 år, användare som är 16 år ska ha uppsikt av instruktör vid användning av sågen. Håll barn borta från sågen när den är ansluten till eluttag.

29. Håll ordning på din arbetsplats låt inte avkap eller annat skräp ligga framme i onödan. Se till att spillbitarna kan avlägsnas från sågklingan, de kan annars kastas iväg av sågklingan.

30. Distrahera inte personer som arbetar med sågen.

31. Försök inte att stanna klingan genom att trycka något emot klingans sida när du har stängt av strömmen till sågen.
32. Använd aldrig sågklingor som inte överensstämmer med specifikationer i denna manual.
33. Det är viktigt att alltid kontrollera att alla skydd som täcker sågklingan fungerar bra.
34. Lås aldrig fast skyddshuven i öppet läge och demontera aldrig maskinens skydd och ändra inte deras funktion. Använd aldrig en skadad eller felaktig säkerhetsanordning, byt ut omedelbart!
35. Se till att placera händerna på ett säkert sätt, så att de inte åker in i sågklingan om du tappar balansen. Såga aldrig ämnen som är så små att de inte går att hålla i på ett säkert sätt.
36. Använd ett bord, rullstöd etc. som stöd när du arbetar med långa arbetsstycken, så att inte maskinen tippar.
37. Spänn fast runda arbetsstycken med lämpliga anordningar, så att de inte kan rotera.
38. Det får aldrig vara spikar eller andra främmande delar i ämnet som ska sågas.
39. Stå alltid vid sidan av sågklingan när maskinen används, så att inte du träffas av klingan om den går sönder.
40. Tryck alltid arbetsstycket mot bordet och anhållet vid sågning så att det inte kan vrida sig eller röra sig under sågningen.
41. Såga aldrig flera arbetstycken samtidigt.
42. Försök aldrig att ta bort spån, flisor eller trä som har fastnat, när sågklingan roterar. Om du ska justera maskinen eller ta bort bitar som har fastnat, stäng alltid av maskinen först och dra ur nätsladdens stickpropp.
43. Om du ska ändra, justera eller rengöra maskinen eller mäta arbetsstycket, stäng alltid av maskinen först och dra ur nätsladdens stickpropp.
44. Stäng av motorn och dra ur nätsladdens stickpropp när du lämnar din arbetsplats.
45. Elinstallation, reparation eller underhåll ska endast utföras av yrkesman.
46. Alla skydd och säkerhetsanordningar ska återmonteras omedelbart efter reparation eller underhåll.
47. Det är viktigt att följa tillverkarens säkerhets-, användnings- och underhållsanvisningar, likaväl som att följa de dimensionsanvisningar som anges i "tekniska data".
48. Det är nödvändigt att följa arbetsmiljöverkets regler likaväl som andra generella säkerhetsregler.
49. Sågen ska endast anslutas till uttag med 230V som är säkrat med min. 10 A.
50. Skadade säkerhetsanordningar och delar ska bytas ut eller repareras av yrkesman hos auktoriserad serviceverkstad.
51. Denna maskin överensstämmer med alla relevanta säkerhetsbestämmelser. Maskinen får endast repareras av yrkesman hos auktoriserad serviceverkstad med originaldelar. Om du inte följer denna regel kan det leda till olyckstillbud och utsätta användaren för fara.
52. Använd inte sågklingor som är tjockare eller tunnare än klyvkniven (gäller cirkelsågar).
53. Använd alltid klyvkniv vid klyvning.
54. Kontrollera att klyvkniven är så justerad att: Avståndet mellan sågklingans tänder och klyvkniven är 3 mm eller mindre.

3. Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid skyddsglasögon, munskydd och hörselskydd.

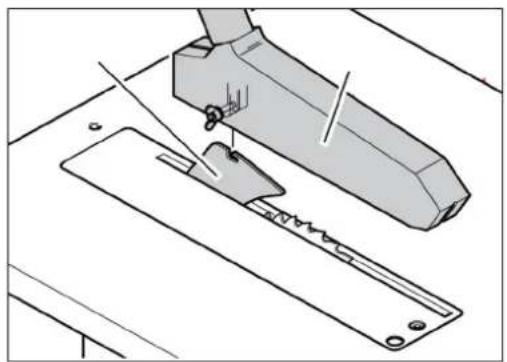

4. Viktiga säkerhetsanordningar

1. Klyvkniv, ska vara rätt monterad/justerad för att förhindra att ämnet kastas bakåt vid klyvning.

2. Klingskydd, ska vara rätt monterat/justerat och felfritt för att förhindra ofrivillig kontakt med sågklingan Bild 1.

3. Påskjutare, använd alltid påskjutaren om ämnet som ska klyvas är smalare än 120mm, gör en ny påskjutare om den blir försvagad. Bild 2.

• Att arbeta i trä kan vara farligt om man inte gör på rätt sätt!
• Om du använder sågen med sunt förnuft och försiktighet minskar du avsevärt riskerna för personskada.
• Säkerhetsutrustning i form av skydd, påskjutare, tvingar, skyddsglasögon, dammfilter och hörselskydd kan inte kompensera dåligt omdöme, vårdslöshet eller ouppmärksamhet!
• Kom ihåg: du ansvarar själv för din egen säkerhet. Sågen har konstruerats för vissa arbetsuppgifter. Vi rekommenderar starkt att du inte ändrar sågen eller använder den till något annat än det som den har konstruerats för.
• ANVÄND INTE SÅGEN om du är osäker på om den kan eller bör användas på så sätt som du har tänkt göra!

5. Uppackning och montering

Till monteringen behöver du dessa verktyg:

• Stjärnskruvmeisel (Philips)
- Nycklar: 7 mm, 8 mm, 17 mm, 22 mm och två stycken 10 mm
- Du behöver också ett par handskar som är nödvändiga vid hantering av sågklingan.

Din nya såg levereras delvis monterad i förpackningen.

Ta försiktigt ut såg och alla lösa delar ur förpackningen.

5.1 Innan första användningen

1. Montera cirkelsågen enligt denna instruktion. Maskinen uppfyller endast säkerhetskraven och kan endast användas säkert om den monteras enligt instruktionen.
2. Läs hela bruksanvisningen innan du börjar använda bordscirkelsågen.
3. Spara bruksanvisningen som referens vid framtida bruk.

5.2. Följande delar ska monteras innan sågen kan användas

• Stativ
• Strömbrytare
• Spånstos
• Sågklinga och anhåll
• Stativ. De fyra benen är delbara, och indragna vid leverans.

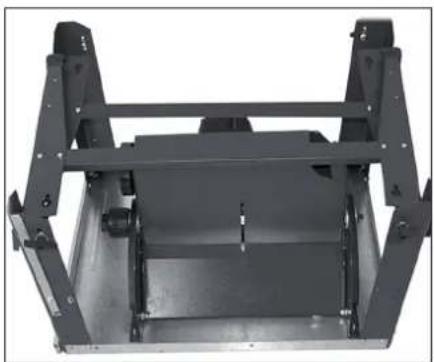

5.3 Montera stativet

Dra ut benen och dra åt vingmuttrarna. Montera tvärstagen och dra åt de lettrade låsmuttrarna. Bild 3, 4 och 5.

Tryck vagsbulten i denna riktning Vagnsbult

Bild 3, 4 och 5.

OBS! Stativbultarna ska placeras i spåren för att fästa vingmuttrarna.

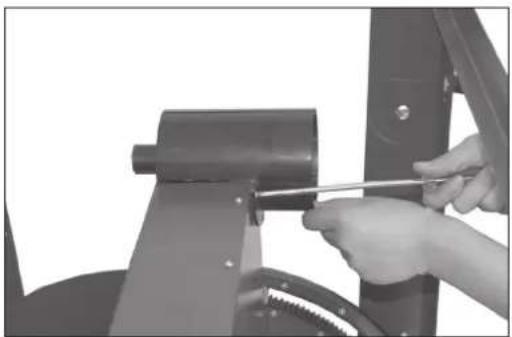

5.4 Spånstos

Montera stosen med tre själgängande skruvar (ST 3.5x13) och två skruvar (M4x8) enligt bild 6.

Fäst strömbrytaren på framsidan med två M4x60 skruvar och låsmuttrar. Klamra fast kabeln med tex. buntband så att den inte hänger löst.

Strömbrytaren har nödstoppfunktion. Den är avsedd att stoppa maskinen snabbt vid behov, vid fara eller om maskinen börjar vibrera.

1. Starta maskinen genom att dra den röda nödstoppsknappen uppåt tills locket släpper, och tryck på den gröna knappen som är märkt "1", i ca. 1 sekund.
2. Stäng av maskinen genom att trycka in nödstoppsknappen.
3. Du kan när som helst använda nödstoppsknappen för att stoppa maskinen, nödstopp är aktiverat tills du åter vill starta maskinen enligt bild 7.

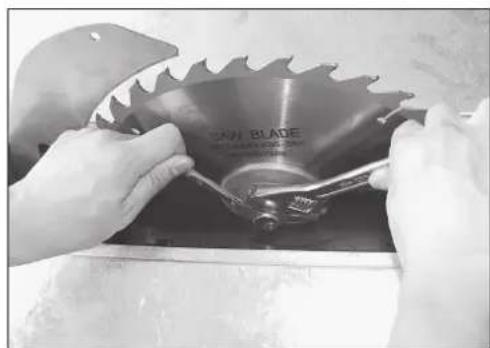

5.6 Sågklinga

OBS! Använd alltid handskar vid hantering av sågklingan.

Bild 8.

1. Lyft upp motorn helt.

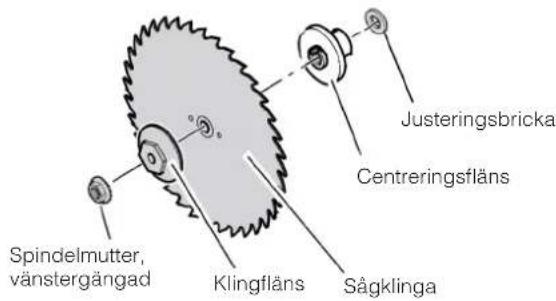

2. Montera delarna i denna ordning. Bild 8.

Spindelmutter, vänstergängad Klingfläns Sågklinga Justeringsbricka Centreringsfläns

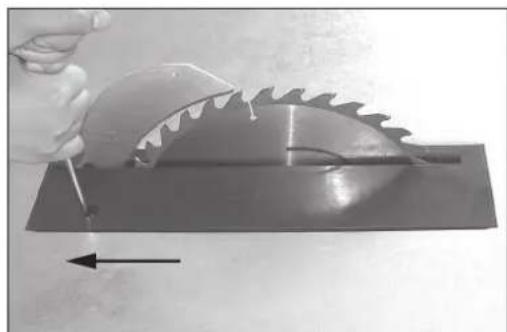

1. Montera klyvkniven, centrera den i linje med sågklingan och dra åt muttrarna. Bild 9.

OBS! Avständet mellan klyvkniven och sågklingan ska vara 3 mm, dra åt skruvarna när avståndet är inställt. Bild 10.

1. Placera bordsinlägget i urtaget runt sågklingan och dra det bakåt enligt bild 11.

1. Montera klingskyddet på klyvkniven med M5x50 skruv med låsmutter.
2. Anslut sugslangen till spånstosen.

OBS! Använd handratten för att lyfta sågklingan till sitt översta läge, och kontrollera att sågklingan är helt parallell med bordet och att inte sågklingan tar i någon del av bordet vid 45° eller 90° sågning.

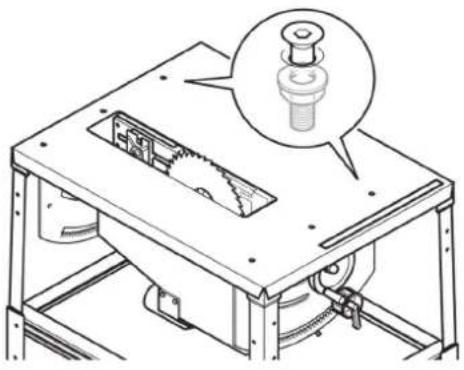

5.7 Justera parallellitet

• Lossa de sex låsmuttrarna som håller fast fästkonsolerna till motorn under sågbordet, ett varv.
• Vrid motorenheten till den är parallell eller i rät vinkel till linjalerna. Bild 12.

5.8 Montera klyvanhåll

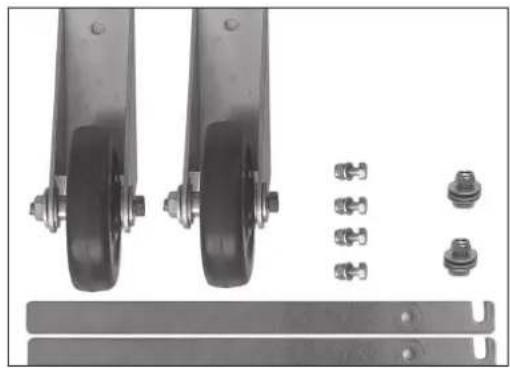

Delar (Bild 13):

Benämning Antal

Förlängning 1

Anslag 1

Lettrad mutter 2

Fästbult M6 x 20 2

Ratt 2

Fästbult M6 x 20 2

1. För att kunna använda cirkelsågen för klyvning ska klyvanhållet vara monterat på fästet, på linjalen vid framsidan av bordet.
2. Tryck in skruvskallarna i klyvlinjalen.

3. När de två lettrade muttrarna har lossats kan anhållet tas bort och växlas till:

4. Högt anhåll: För grövre ämnen. Bild 14.

5. Lågt anhåll: För tunna ämnen. När sågklingan är snedställd. Bild 15.

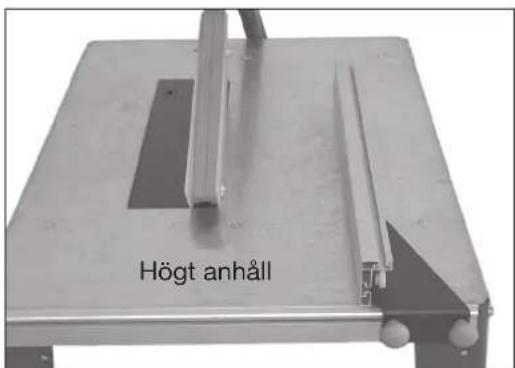

Högt anhåll

Bild 14.

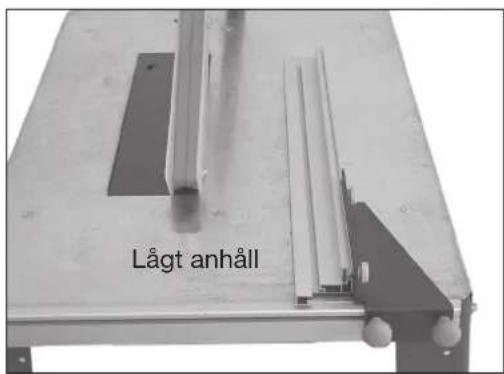

Lågt anhåll

Bild 15.

6. Användning

1. Bordscirkelsågen är uteslutande avsedd för kapning och klyvning av massivt trä och liknande skivmaterial såsom masonitskivor, träfiberskivor och plywood.
2. Vid sågning av runda ämnen måste dessa spännas fast så att de inte kan rotera.
3. Med avsedd användning menas att användaren följer av tillverkaren givna anvisningar för drift, vård och reparationer och iakttar alla säkerhetsbestämmelser.

All användning utöver vad som ovan nämnts räknas som ej avsedd användning. Tillverkaren tar inget ansvar för sådan ej avsedd användning utan det vilar helt på användaren.

6.1 Inställning av såghöjd

Såghöjden behöver justeras och anpassas till ämnets tjocklek:

• Klingskyddets främre del ska vila mot ämnet.
• Justera såghöjden med handratten på motorboxen (Bild 16).

OBS! För att kompensera glappet i höjdjusteringen: börja med att veva ner sågklingan till ett läge som är lägre än den tänkta såghöjden, veva sedan upp till rätt inställning.

Handratt för sågklingans lutning Låsvred Handratt för inställning av såghöjd

Bild 16.

6.2 Inställning av sågklingans sidolutning

Sågklingan kan lutas steglöst mellan 0° och 45°.

1. Lossa låsvredet.
2. Justera lutningen med handratten.
3. Dra åt låsvredet för att säkra att inställningen ändras.

6.3 Användning av klyvanhållet

OBS! Vid klyvning ska anhållet användas. Använd alltid påskjutaren om avståndet mellan sågklinga och anhåll är mindre än 120 mm.

1. Klyvanhållet är monterat uppifrån, på framsidan av sågen, och fastlåst med låsvredet.
2. Ställ in rätt såghöjd. Framsidan på klingskyddet ska vila på ämnet.
3. Ställ in eventuell klinglutning och lås inställningen med läsvredet.
4. Starta motorn.
5. Såga ämnet i en kontinuerlig operation.
6. Stäng av maskinen och tryck in "Nödstopp" när sågningen är klar.

6.4 Användning av geringsanhållet 30-8627 (extra tillbehör) (medföljer ej)

1. Fäst geringsanhållet på släden.
2. Ställ in rätt såghöjd.
3. Ställ in eventuell klinglutning och lås inställningen med läsvredet.
4. Starta motorn.
5. Såga ämnet i en kontinuerlig operation.

6. Stäng av maskinen och tryck in "Nödstopp" när sågningen är klar.

7. Ställ in rätt vinkel och lås inställningen, vid gersågning kan anhållet låsas mellan 0° och 45°.

7. Skötsel

Innan du startar

• Kontrollera visuellt att avståndet mellan sågklingan och klyvkniven är 3 mm.
• Kontrollera visuellt att kablar och kontakter är hela; låt en behörig elektriker byta ut eventuella skadade delar.

Varje månad (vid dagligt bruk)

• Ta bort damm och spån med borste eller dammsugare.
• Anbringa ett tunt oljeskikt på: Gängad stång och styrningar, till höjdjusteringen av sågklingan. Rörliga delar.
• Dra först ur nätsladdens stickpropp ur uttaget.

För god funktion bör vården också omfatta följande

• Regelbunden rengöring och inoljning av alla rörliga delar;
• Rengöring av smutsiga motorkylflänsar för att säkerställa god kylning;
• Se till att klingan är fri från rost och harts (kåda);
• Rengöra sågbordet vid beläggning med harts (kåda);
• Omslipning eller byte av klingan, som efter längre användning får trubbiga tänder.

8. Felsökning

Fel Orsak Åtgärd
Sågen startar ej. Fel på sladden. Byt ut nätsladden.
	Motorskyddet utlöst. Låt motorn svalna.
	Klingan har fastnat. Ta bort det som hindrar.
	Fel på motor/anslutning. Tillkalla elektriker. Byt ut skadade delar.
Motorn för svag, och blir het för fort.	Dålig skarvsladd, för lång eller liten area.	Byt kabel, belasta sågen mindre.
Det luktar bränt vid start. Monteringsfel. Montera rätt.
	Defekt maskin.	Ersätt sågen med en ny.

OBS!

• Nätanslutning för fast montering måste utföras av behörig elinstallatör.
• Använd alltid personlig skyddsutrustning: hörselskydd, skyddsglasögon och andningsskydd vid behov.

9. Transport

1. Sänk ner sågklingan helt.
2. Justera klinglutningen till 25° och dra in benen i det övre läget.
3. Demontera förlängningsbord, linjal och anhåll.
4. Använd originalembalaget vid längre transporter.

10. Tillbehör

Hjulsats: Gör det lätt att flytta sågen

Benämning Antal

Hjul med monteringsdetaljer 2

Handtag 2

Sexkantbult M6x16 4

Planbricka 6mm 4

Låsmutter M6 4

Sexkantbult M6x16 2

Planbricka 6mm 2

Låsmutter M6 6

Förlängningsbord: placera på sidan eller baksidan

Benämning Antal

Förlängningsbord 1

Stöd (lång) 2

Stöd (kort) 2

Ratt M6 2

Vagnsbult M6x12 2

Rörligt anhåll med släde 30-8627 (extra tillbehör)

Enkel hantering av långa ämnen.

Benämning Antal

Släde med monteringsdetaljer 1

Linjal 1

Geringsanhåll 1

Linjalfästen 2

Ratt M6 1

Sexkantbult M6x16 1

Planbricka 6mm 1

Låsmutter M6 1

Planbricka 6mm 1

Sexkantbult M6x16 4

Planbricka 6 mm 4

1. -

2. -

3. Klingskydd, övre höger

4. Klingskydd, övre vänster

5. Försänkt skruv, självgängande ST 3,5x25

6. Försänkt skruv M5x30

7. -

8. -

9. Bordsinlägg

10. Sexkantsbult M6x12

11. Bord

12. Försänkt skruv M6x16

13. Sexkantsbult M6x16

14. Kopparhylsa

15. Klyvanhåll

16. Vagnsbult M6x16

17. Lettrad mutter

18. Kopparhylsa

19. Stålrör

20.Fästkonsoll bakre

1. Låsmutter M6

2. Försänkt skruv, självgängande ST 3,5x13

3. Planbricka 6 mm

4. Låsbricka

5. Låsbricka

6. Planbricka 5 mm

7. Stöd t. axel

8. Stjärnskruv M5x12

9. Justeringsrör

10. Justeringsaxel, linjär kuggstång

11. Fästkonsol främre

12. Sexkantsbult M5x12

13. Indexmarkering

14. Låsbricka

15. Stjärnskruv, självgängande ST 3,5x9.5

16. Vinkelmarkering

17. Platta

18. Handratt, för lutning av sågklinga

19. Vinkelindikator

20. Justeringsbricka

21. Låsspak

22. Linjal, t. klyvanhåll

23. Ratt

24. Fäste t. klyvanhåll

1. Sågklinga
2. Klingfläns, centrering
3. Justeringsbricka
4. Sexkantsbult M6x8
5. Insexskruv M6x8
6. Planbricka 6 mm
7. Vev t. ratt
8. Höjdindikator
9. Skruv t. vev.
10. Sexkantsbult M6x16
11. Planbricka 6 mm
12. Mutter M6
13. Handratt, t. höjdinställning
14. Planbricka 10 mm
15. Stöd
16. Distansring
17. Justeringsaxel, linjär kuggstång
18. Distansring
19. Mutter t. justeringsaxel
20. Planbricka 6 mm
21. Styrplatta

22. Fjäderbricka

23. Motorbox

24. Motor
25. Stjärnskruv M4x13
26. Stjärnskruv, självgängande ST 3,5x13
27. Spånstos
28. Motorfäste
29. Nit
30. (Saknas)
31. Fäste t. justeringsaxel
32. Fäste t. klyvkniv
33. Vagnsbult M10x25
34. Styrplatta
35. Stag
36. Klyvkniv
37. "U" platta
38. Stöd t. justeringsaxel
39. Låsmutter M10
40. Klingfläns
41. Mutter, vänstergängad
42. Lock t. motorbox, undre
43. Lock t. motorbox, övre

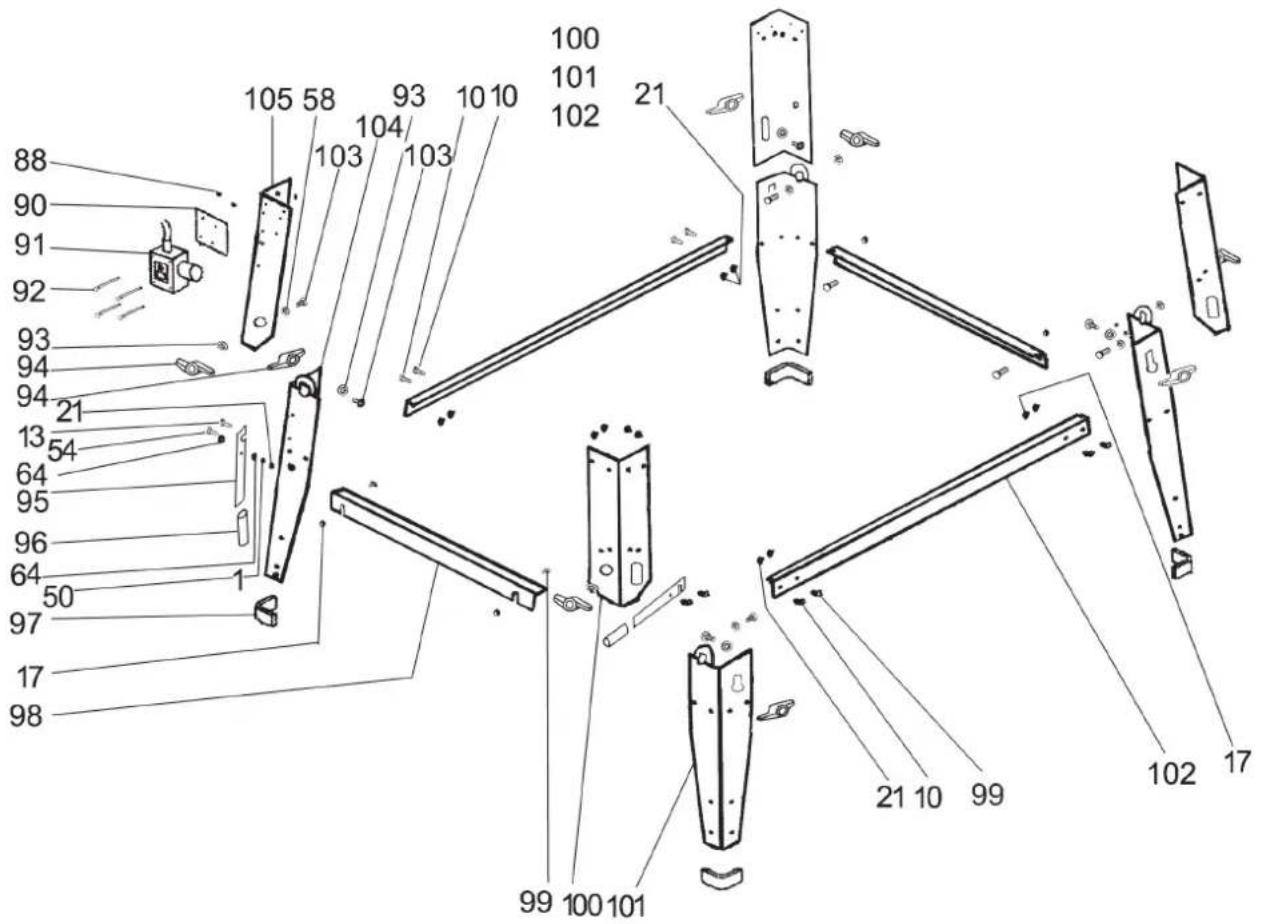

88 90 91 92 93 94 94 21 13 54 64 95 96 64 50 97 17 98 105 58 103 104 103 93 10 10 100 101 102 21 99 100 101 21 10 99 102 17

1. Låsmutter M4
2. Slang
3. Fäste t. strömbrytare
4. Strömbrytare
5. Stjärnskruv M4x60
6. Planbricka 8mm
7. Vingmutter
8. Handtag

9. Gummihandtag

10. Maskinfot, gummi

11. Stag, kort
12. Vagnsbult M4x60
13. Ben, övre (höger)
14. Ben, undre (höger)
15. Stag, långt
16. Vagnsbult M8x16
17. Ben, övre (vänster)
18. Ben, undre (vänster)

14. Tillbehör och montering

Montering av förlängningsbord

Bakre förlängning

1. Lossa de fyra bultarna på baksidan av bordssargen, montera förlängningsbordet (200) uppifrån, se till att de fyra urtagen i bordskanten kommer innanför respektive bult.
2. Montera M6x16 vagnsbult (203) från utsidan i hålet på tvärstödet.
3. Fäst låsratten (204) på bulten men dra inte åt den än.
4. Montera långa stödet (202) på bulten och dra åt låsratten.
5. Montera M6x16 vagsbult (203) från insidan, i hålet på baksidan av bordet (200) och hålet i stödet (202).
6. Skruva på låsratten (204) på bulten (203) och dra åt.

OBS! Det är viktigt att inte förlängningsbordet är högre än huvudbordet, ämnet kan i så fall fastna eller kastas tillbaka.

Förlängning på höger sida

1. Lossa de fyra bultarna på högra sidan av bordssargen, montera förlängningsbordet (200) uppifrån, se till att de fyra urtagen i bordskanten kommer innanför respektive bult.
2. Montera M6x16 vagsbult (203) från utsidan i hålet på tvärstödet.
3. Fäst låsratten (204) på bulten men dra inte åt den än.
4. Montera korta stödet (201) på bulten och dra åt låsratten.
5. Montera M6x16 vagsbult (203) från insidan, i hålet på baksidan av bordet (200) och hålet i stödet (202).
6. Skruva på låsratten (204) på bulten (203) och dra åt.
7. Tryck in två vagsbultar (206) i spåret på förlängningslinjalen (205), montera M6 planbricka och låsrattar.
8. Fäst förlängningslinjalen (205) på framsidan av huvudbordet (200).
9. Justera förlängningslinjalen så att den är parallell med den befintliga linjalen, dra åt låsrattarna (204).

200 Förlängningsbord 1

201 Stöd, kort 2

202 Stöd, lång 2

203 Vagnsbult M6x16 4

204 Låsratt M6 6

205 Förlängningslinjal 1

206 Vagnsbult M6x20 2

207 Planbricka M6 2

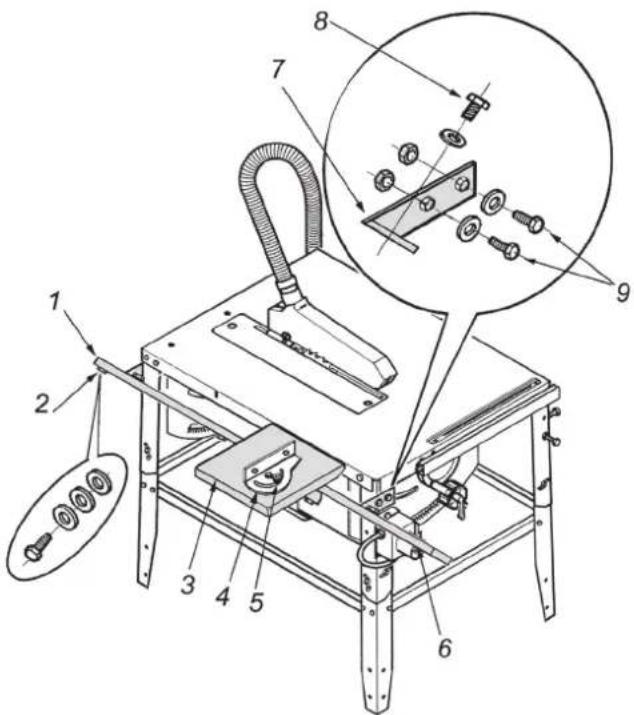

Montering av släde och geringsstöd 30-8626 (extra tillbehör)

1. Placera geringsstödet (4) på släden (3), skruva i den lettrade skruven i det gängade hålet i släden.
2. Använd 4 st. M6x16 bultar (9) för att montera linjalstöden (7) på två av maskinens ben, men dra inte åt skruvarna än.
3. Placera linjalen (1) på linjalstöden (7), och fäst med M6 skruv (8), men dra inte åt skruvarna än.
4. Ta bort stoppskruven (6), tryck släden (3) på linjalen (1), skruva tillbaka lässkruven och dra åt.
5. Justera skruvarna (9) och (8) så att linjalen är parallell med sågbordet och på samma höjd. Dra åt skruvarna.

Gör en provsågning för att kontrollera inställningarna!

13. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

14. Specifikationer

Motor: 230 V, 2.2 kW (S6 20%)

Max sågdjup vid 45°/90°: 50/90 mm

Storlek, bord: 550 x 800 mm

Storlek, förlängningsbord: 550 x 800 mm

Arbetshöjd: 810 mm

Sågklinga: ø 315 mm x 3,0 mm x ø 30 mm

Varvtal: 2800 rpm

Vikt, netto/brutto: 44/50 kg

Förpackningsstorlek: 940 x 660 x 470 mm

Bordsirkelsag

ART.NR: 30-8501 MODELL: CSB315

Trekk alltid støpselet ut fra uttaket för ev. service eller justering av produktet!
